Wie werden Spritzgussformen hergestellt?

Suchen Sie nach einer innovativen Art, Ihre Produkte herzustellen? Die Feinheiten zu kennen Spritzgussformkann Sie in die richtige Richtung weisen!

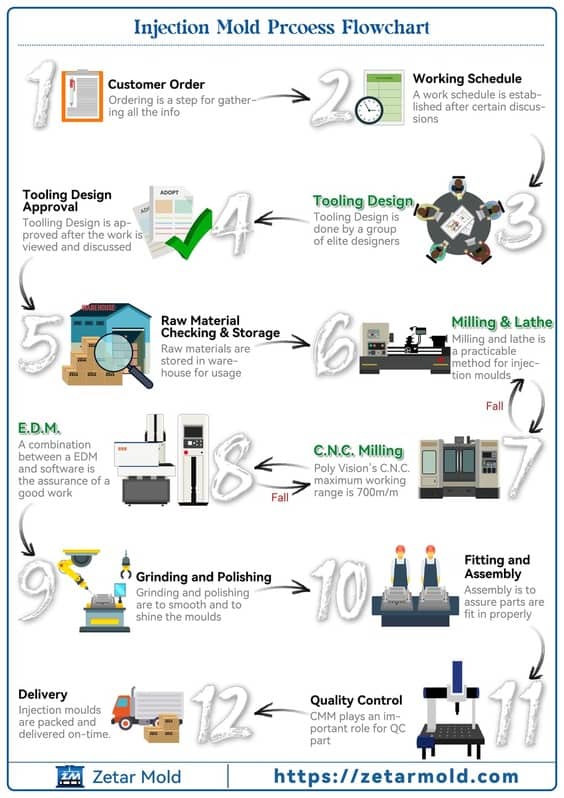

Von einem detaillierten Entwurfsbericht bis hin zur Erprobung der Form - dieser Artikel liefert wichtige Informationen darüber, wie diese komplizierten Stücke hergestellt werden. Informieren Sie sich noch heute über die fünf wichtigsten Schritte, die den gesamten Prozess ausmachen!

Der erste Schritt: DFM-Bericht

Beim DFM geht es darum, den Herstellern das Leben leichter zu machen. Durch die Verbesserung der Herstellbarkeit von Teilen ist der Erfolg nur ein paar Handgriffe entfernt!

DFM hilft Herstellern, das perfekte Gericht zu kreieren – niedrigere Kosten und erhöhte Effizienz. Mit diesen Verbesserungen können Unternehmen ihren Spritzgussproduktionsprozess wie nie zuvor aufpeppen!

Der DFM-Bericht enthält diese Details:

1: Anforderungen an die Oberfläche

2: Strukturelle Verteilung: Schematische Darstellung des Formenaufbaus

3: Trennungsanalyse: Trennungslinie der vorderen und hinteren Modelle

4: Trennelement-Analyse: vorderer Formeinsatzstift, Einsetzen der Trennelementlinie

5: Trennen Analyse: zurück Form einfügen Stift, fügen Sie die Trennebene

6: Typ-Analyse: Zeilenposition Typ-Zeile

7: Gattersystem: Größe und Lage der Gatter

8: Produktanalyse: Analyse der Produktstärke

9: Produktanalyse: Vorschläge zur Änderung der Produktdicke

10: Entwurfsanalyse: Entwurfsanalyse der vorderen und hinteren Formen

11: Entwurfsanalyse: Entwurfsanalyse der vorderen und hinteren Formen

12: Draft-Analyse: Positions-Draft-Analyse

13: Auswurfanlage

14: Kennzeichnung und Gravur

15: Tragen von Wasser im Frontmodell

16: Wasser tragen nach dem Modell

Die Herstellung außergewöhnlicher Produkte beginnt mit den kleinen Dingen - von der Auswahl cleverer Prägemarken, die Charakter verleihen, über eine ebenso perfekte wie auffällige Trennlinie bis hin zu einer ausreichenden Dicke jedes Wandabschnitts. Zusammen schaffen sie etwas wirklich Bemerkenswertes!

Der zweite Schritt: Entwurf der Form

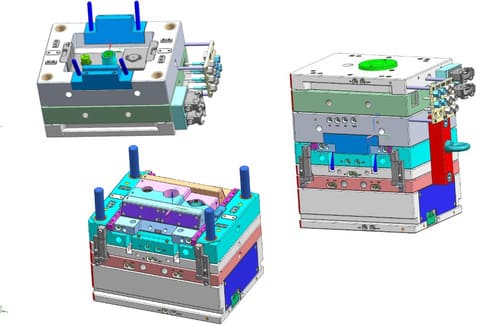

Der Formenbauingenieur ist der Handwerker hinter der Gestaltung schöner 2D- und 3D-Pläne, die letztendlich spritzgegossene Teile zum Leben erwecken!

Der Entwurf der Formstruktur umfasst diese Details:

(1) Einlegen der Kunststoffteile in die Form und Auswahl der Trennflächen;

(2) Bestimmen Sie die Anzahl der Formhohlräume, die Anordnung der Hohlräume usw;

(3) Entwurf des Angusssystems, einschließlich der Anordnung der Angusskanäle und der Art, Größe und Position der Anschnitte;

(4) Die strukturelle Gestaltung der spritzgegossenen Teile, hauptsächlich die strukturelle Form der geformten Teile;

(5) Die Konstruktion des Auswurfmechanismus für die Teile;

(6) Konstruktion der Seitentrennung und des Kernziehmechanismus (falls erforderlich);

(7) Gestaltung des Abluftverfahrens;

(8) Die Gesamtgröße der Form wird bestimmt, und der Formboden wird gekauft.

Der Formboden wurde schrittweise standardisiert, und die Auswahl des Formbodens erfolgt nach dem vom Hersteller bereitgestellten Formboden-Atlas.

Der dritte Schritt: Der Formenbau

Die Bearbeitung von Spritzgussformen erfordert Präzision und Know-how. Um die Arbeit richtig zu erledigen, sollten Sie sowohl Standardbearbeitungsmethoden als auch funkenerosive Bearbeitungswerkzeuge in Betracht ziehen – zwei bewährte Lösungen, die alle Ihre Formungsbedürfnisse abdecken können!

Standard-Bearbeitung

Wussten Sie, dass traditionelle Bearbeitung seit Jahrzehnten zur Herstellung von Spritzgussformen verwendet wird? Dieser vielseitige Prozess umfasst Schneiden, Formen und Wärmebehandlung von Metallteilen, um die gewünschten Abmessungen zu erreichen.

Darüber hinaus beseitigt es knifflige Unebenheiten und sorgt für eine atemberaubende Oberflächengüte, so dass Ihr Teil von innen genauso schön ist wie von außen! Wer hätte gedacht, dass die erstaunliche Welt der Zerspanung ein solches Potenzial bietet?

Funkenerosion

Funkenerosion ist eine aufregende und zuverlässige Methode, um komplexe Spritzgussformen für Kunststoff herzustellen. Sie bietet außergewöhnliche Präzision mit tiefen Formen, einer glatten Oberflächengüte – selbst bei exotischen Materialien!

Außerdem eignet sie sich hervorragend für besonders tiefe Kavitäten, was die Funkenerosion unschlagbar macht, wenn Sie besonders detaillierte Kreationen benötigen, die genau Ihren Vorstellungen entsprechen.

Die Funkenerosion (EDM) ist ein hochpräzises Verfahren, mit dem Sie mühelos komplizierte Hohlraumformen herstellen können.

Es funktioniert durch einen elektrischen Funken zwischen einem Werkzeug und einem Werkstück aus Graphit, der winzige Teile der Materialoberfläche verdampft, um unglaublich genaue Schnitte zu erzeugen!

EDM wird seit Jahrzehnten in so unterschiedlichen Branchen wie der Automobilherstellung, der Spritzgussproduktion und mehr eingesetzt – was es zu einer wirklich vielseitigen Technologie macht.

Die Elektrode wird dann in eine Ram-Erodiermaschine eingesetzt. Diese Elektrode wird verwendet, um ein Lochprofil in das Werkstück zu erodieren. Die Elektrode wird aus Graphit, Messing, Kupfer oder Wolfram hergestellt.

Dielektrische Flüssigkeit wird durch eine Funkenstrecke gepumpt. Dadurch werden Elektrode und Werkstück auf Abstand gehalten. Außerdem dient es als elektrischer Isolator, bis eine Spannung angelegt wird.

Für komplexe, präzise Bearbeitungen ist die Funkenerosion (EDM) das Mittel der Wahl! Es ist kostengünstig und ermöglicht den Produktteams die Arbeit mit teuren Metallen.

Um das EDM-Schneiden zu beginnen, erzeugt ein mit Graphit beschichteter Hartmetallschneider Elektroden um das Teil, bevor ein stetiger Strom von Dielektrikum – in der Regel deionisiertes Wasser – durch die Zone gepumpt wird; dies hilft, eine Elektrode abzukühlen und gleichzeitig überschüssiges Kunststoffmaterial aus Ihrem Spritzgussform-Design zu entfernen.

Der vierte Schritt: Montage der Spritzgussform

Bevor die Spritzgussteile zusammengefügt werden, ist die Inspektion jedes Teils unerlässlich, um hochwertige Ergebnisse zu gewährleisten.

Nehmen Sie sich die Zeit, sowohl die allgemeine Montagezeichnung als auch die Einzelteilzeichnungen sorgfältig zu studieren, um zu erfahren, wie jedes Bauteil funktioniert und in ein Gesamtbild passt.

Auf diese Weise stellen Sie sicher, dass alles so zusammenpasst, wie es in Bezug auf die Funktion, die Eigenschaften und die technischen Spezifikationen vorgesehen ist - und das bei gleichzeitiger Gewährleistung der Sicherheit für alle, die es benutzen werden!

1. Montage-Nullpunkt

Spritzgießen von Kunststoff ist ein Prozess komplexer Teile, die ein Ganzes bilden – Kern, Kavität, Einsatz und mehr fügen sich zusammen, um etwas Schönes zu schaffen.

Aber woher wissen Sie, wo alles hingehört? Nun, wir verwenden Führungspfosten in Kombination mit Schablonenseiten als Referenzpunkte für die richtige Montage. Der Zuschnitt wird zum absoluten Kinderspiel, wenn die Schablonen den Weg weisen!

2. Genauigkeit der Formenmontage

Jedes Element einer neuen Spritzgussform muss hohen Standards entsprechen, um perfekt zu funktionieren. Wir benötigen Genauigkeit in Bezug auf Abstandsmaße, Koaxialität und Rechtwinkligkeit.

Dynamische Präzision ist sowohl bei der linearen Bewegungsübertragung als auch bei der Rotationsbewegung gefragt - nicht zu vergessen das sehr wichtige Passungsspiel beim Kontakt mit anderen Bauteilen!

Schließlich etwas, das leicht übersehen werden kann, aber dennoch so kritisch ist: Die Wandstärke beim Spritzgießen von Kunststoff darf niemals unter ihre Mindestgrenze fallen.

3. Prinzip der Reparatur

Bei der Reparatur von Entformungsschrägen ist es wichtig, dass die Größe der einzelnen Bereiche innerhalb des jeweiligen Toleranzbereichs liegt.

Achten Sie bei der Anpassung darauf, dass zwischen den vertikalen und horizontalen Trennflächen ein kleiner Spalt verbleibt - dieser kann von 0,01 mm bei kleinen Formen bis zu 0,02 mm bei größeren variieren!

Denken Sie außerdem daran, dass der Hohlraum kleinere Verrundungsradien haben sollte als die entsprechenden Kerne, damit alles perfekt zusammenpasst, wenn alles wieder zusammengesetzt wird.

Das Aufspannen von Formen mit einer Schräge ist eine großartige Möglichkeit, um die Genauigkeit zu gewährleisten - schließen Sie die schrägen Flächen und lassen Sie einen Spalt von nur 0,02-0,03 mm an den Trennstellen, und Sie sind fertig!

Für ausgebesserte Bereiche auf glatten Konturen wie denen, die durch Bögen oder gerade Linien entstehen, ist es wichtig, dass jede Feilarbeit nahtlos in vorhandene Muster im Einklang mit den Öffnungsrichtungen der Spritzgussform übergeht.

Die Fünf Vier: Der Schimmelpilzversuch

Die wichtigsten Schritte des Schimmelpilzprozesses

Behalten Sie die Temperatur und den Druck Ihres Zylinders und Ihrer Spritzgussform im Auge – mit den richtigen Einstellungen können Sie die Produktionszeiten reduzieren, um das perfekte Ergebnis zu erzielen.

Eine geringfügige Verlängerung der Verarbeitungszeit könnte den entscheidenden Unterschied ausmachen, um sicherzustellen, dass diese Materialien in jedem Zyklus perfekt abgefüllt werden!

Für einen erfolgreichen Schimmelpilztest ist es wichtig, genau darauf zu achten, wie sich die Probenmessungen im Laufe der Zeit verhalten und ob etwaige Veränderungen innerhalb des akzeptierten Toleranzbereichs liegen.

So können Sie sicherstellen, dass Ihre Verarbeitungsbedingungen - wie z. B. die Kontrolle der Temperatur oder des hydraulischen Drucks - über längere Zeiträume hinweg stabil bleiben und zuverlässigere Ergebnisse liefern!

Möchten Sie die Größe Ihres Endprodukts perfektionieren? Ziehen Sie in Erwägung, die Anschnittgröße zu erhöhen oder die Bedingungen der Spritzgießmaschine anzupassen, z. B. Spritzgussform Füllgeschwindigkeit, Temperatur und Druck. Wenn es irgendwelche langsam füllenden Hohlräume gibt, überprüfen Sie diese sofort, damit Sie es jedes Mal genau richtig machen können!

Um qualitativ hochwertige Produkte und konsistente Ergebnisse in der Zukunft zu gewährleisten, sollten Sie alle Details der Probenprüfung während Ihrer Spritzgussform Versuch.

Mit umfassenden Aufzeichnungen zu jedem Prozessschritt haben Sie alles, was Sie brauchen, um erfolgreiche Verarbeitungsbedingungen in der Zukunft wiederherzustellen!
