Der vollständige Leitfaden für den 3D-Druck mit Stereolithografie (SLA)

• Was ist SLA 3D-Druck und warum ist er so wichtig?
• Wie funktioniert der SLA-3D-Druck Schritt für Schritt?
• Welche Materialien werden beim SLA-Druck verwendet?
• Was sind die wichtigsten Vorteile des SLA-3D-Drucks?
• Was sind die Grenzen oder Herausforderungen des SLA-Drucks?
• Wie schneidet SLA im Vergleich zu anderen 3D-Drucktechnologien ab?

• Welche Designrichtlinien sollten Sie beim SLA-Druck beachten?

• Was sind die häufigsten Anwendungen des SLA-3D-Drucks?

• Wie sieht der SLA-Nachbearbeitungsprozess aus?

• Wie viel kostet der SLA-Druck und wie lange dauert er?

• Warum sollten Sie uns für SLA-3D-Druckdienstleistungen wählen?

• Die am häufigsten gestellten Fragen zum SLA-3D-Druck

Was ist SLA 3D-Druck und warum ist er so wichtig?

Wie funktioniert der SLA-3D-Druck Schritt für Schritt?

Welche Materialien werden beim SLA-Druck verwendet?

• Eigenschaften: Diese für medizinische und dentale Anwendungen entwickelten Harze sind auf Biokompatibilität (z. B. ISO 10993) für den Kontakt mit Haut oder Schleimhäuten zertifiziert. Sie sind beständig gegen Sterilisationsmethoden wie das Autoklavieren.
• Anwendungen: Maßgefertigte chirurgische Bohrschablonen, Hörgeräte, Dentalmodelle, Schienen und andere patientenspezifische Medizinprodukte. Strikte Einhaltung der Fertigungs- und Nachbearbeitungsprotokolle ist erforderlich.

⑦ Keramisch gefüllte Harze:

• Eigenschaften: Dies sind Verbundwerkstoffe, bei denen das Polymerharz mit Keramikpartikeln gefüllt ist. Daraus resultieren Teile, die außergewöhnlich steif, thermisch stabil sind und eine glatte, matte Oberfläche aufweisen. Sie sind jedoch spröder als andere technische Harze.
• Anwendungen: Teile, die extreme Steifigkeit und thermische Stabilität erfordern, bei denen Sprödigkeit kein Problem darstellt, wie Windkanalmodelle und Spezialvorrichtungen.

Was sind die wichtigsten Vorteile des SLA-3D-Drucks?

Die anhaltende Beliebtheit von SLA beruht auf einer einzigartigen Reihe von Vorteilen, die es zur optimalen Wahl für ein breites Anwendungsspektrum machen.

Was sind die Grenzen oder Herausforderungen des SLA-Drucks?

Wie schneidet SLA im Vergleich zu anderen 3D-Drucktechnologien ab?

Die Wahl der richtigen 3D-Drucktechnologie hängt vollständig von den Anforderungen der Anwendung an Kosten, Geschwindigkeit, Materialeigenschaften und Präzision ab.

SLA ist wichtig, weil es den Industriestandard für detailgetreue Prototypen und Teile setzt. Seine Fähigkeit, Merkmale von nur wenigen Dutzend Mikrometern mit einer unglaublich glatten, fast spritzgussähnlichen Oberfläche herzustellen, macht es für Anwendungen unverzichtbar, bei denen Ästhetik und feine Details von größter Bedeutung sind.

Das Verständnis des SLA-Prozesses ist der Schlüssel zum Verständnis seiner Möglichkeiten. Der Weg von einer digitalen Datei zu einem physischen Objekt ist eine akribische, streng kontrollierte Abfolge von Ereignissen.

Bevor der Druck beginnen kann, muss die SLA-Maschine vorbereitet werden. Checkliste vor dem Druck:

• Harzbehälter: Der Harztank bzw. Behälter wird mit dem gewählten flüssigen Photopolymerharz gefüllt. Es ist entscheidend, sicherzustellen, dass keine Blasen oder ausgehärteten Partikel aus vorherigen Drucken vorhanden sind.
• Bauplattform: Die Bauplattform wird sicher installiert und präzise kalibriert, um sicherzustellen, dass sie perfekt eben ist und sich in der korrekten Ausgangshöhe relativ zur Harzoberfläche befindet.
• Datei-Upload: Die geslicete Datei, die nun die Schicht-für-Schicht-Anweisungen (G-Code) enthält, wird an den 3D-Drucker gesendet.

Dies ist der Kern des SLA-Druckprozesses, der für jede Schicht des Objekts wiederholt wird. Die Druckschleife:

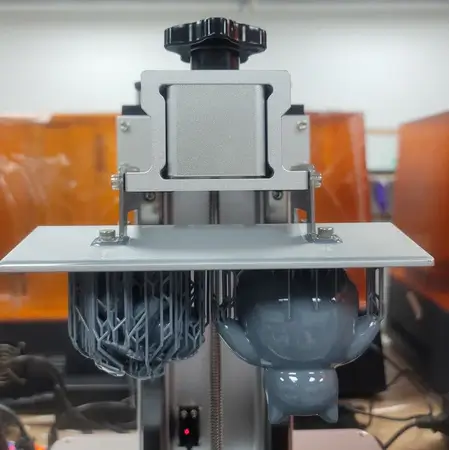

Sobald die letzte Schicht gedruckt ist, hebt sich die Bauplattform aus dem Harzbehälter und gibt das fertige Teil frei, das nun als „grünes“ Teil bezeichnet wird. Es ist noch mit ungehärtetem flüssigem Harz überzogen und hat seine endgültigen mechanischen Eigenschaften noch nicht erreicht. Der Bediener löst das Teil und seine Stützstrukturen vorsichtig von der Bauplattform, bereit für den wesentlichen Nachbearbeitungsablauf.

Die Vielseitigkeit des SLA-Verfahrens wird weitgehend durch die große Auswahl an Photopolymerharzen bestimmt. Dabei handelt es sich um wärmehärtende Polymere, was bedeutet, dass sie nach dem Aushärten nicht wieder in eine flüssige Form zurückgeschmolzen werden können. Jede Art von Harz wird mit spezifischen Zusatzstoffen formuliert, um unterschiedliche mechanische, thermische und visuelle Eigenschaften zu erzielen.

SLA-Harze sind komplexe chemische Mischungen. Die wichtigsten Komponenten sind:

• Monomere und Oligomere: Die grundlegenden Bausteine des Kunststoffs.
• Fotoinitiatoren: Moleküle, die UV-Licht absorbieren und die Polymerisationsreaktion in Gang setzen.
• Zusatzstoffe: Füllstoffe, Pigmente und andere Chemikalien, die die Eigenschaften des Endmaterials verändern (z. B. Zähigkeit, Flexibilität, Farbe, Wärmebeständigkeit).

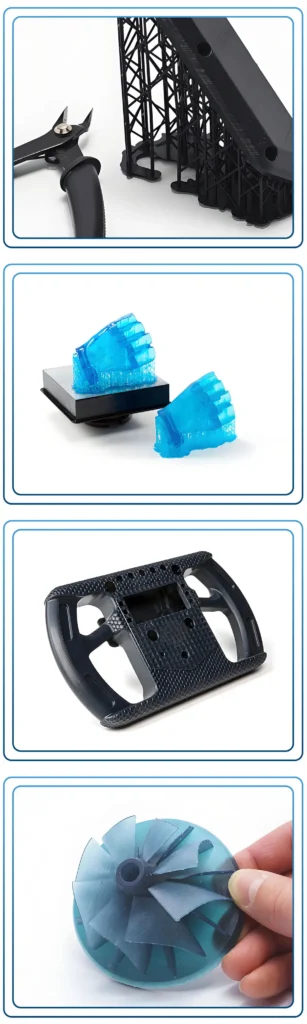

① Standardharze:

• Eigenschaften: Dies sind die Allzweck-Arbeitspferde des SLA. Sie bieten eine extrem hohe Auflösung, eine sehr glatte Oberfläche und eignen sich hervorragend zur Erfassung feiner Details. Sie neigen jedoch dazu, relativ spröde zu sein und weisen eine geringe Schlagfestigkeit und Wärmebeständigkeit auf.
• Anwendungen: Ideal für visuelle Prototypen, Konzeptmodelle, Kunst, Figuren und Teile, bei denen die Ästhetik wichtiger ist als die mechanische Leistung.

② Technische Harze (robust & langlebig):

• Eigenschaften: Formuliert, um gängige technische Thermoplaste wie ABS und PP zu simulieren. Diese Harze bieten ein hervorragendes Gleichgewicht aus Festigkeit, Steifigkeit und Schlagfestigkeit. „Zähe“ Harze sind darauf ausgelegt, Belastungen und Dehnungen standzuhalten, während „langlebige“ Harze eine hohe Verschleißfestigkeit und Flexibilität bieten.
• Anwendungen: Funktionale Prototypen, Vorrichtungen und Spannmittel, Schnappverbindungsgehäuse und Endverbrauchsteile, die eine robuste mechanische Leistung erfordern.

Der grundlegende Vorteil des SLA-Verfahrens liegt in seiner Auflösung. Die Größe des in SLA-Druckern verwendeten Laserspots ist extrem klein (oft 80-140 Mikrometer im Durchmesser), wodurch unglaublich feine Merkmale und scharfe Kanten gezeichnet werden können. Diese Präzision wird von den meisten anderen Drucktechnologien, insbesondere FDM, nicht erreicht, was SLA zum Goldstandard für Teile mit komplizierten Details macht.

Da beim SLA-Verfahren die Teile durch Aushärten einer Flüssigkeit hergestellt werden, sind die entstehenden Oberflächen außergewöhnlich glatt und porenfrei. Die Schichtübergänge sind für das bloße Auge oft unsichtbar, so dass das fertige Teil ein ähnliches Aussehen hat wie ein im Spritzgussverfahren hergestelltes. Dadurch entfällt die Notwendigkeit einer umfangreichen Nachbearbeitung, um eine hochwertige Oberfläche zu erhalten, was Zeit und Arbeit spart.

Wie im Abschnitt über die Materialien beschrieben, ist die große Bandbreite der verfügbaren SLA-Harze ein wesentlicher Vorteil. Die Möglichkeit, aus Materialien zu wählen, die zäh, flexibel, gießbar, hitzebeständig oder biokompatibel sind, bedeutet, dass SLA nicht nur für das Prototyping, sondern für eine Vielzahl von funktionalen Endanwendungen in verschiedenen Branchen eingesetzt werden kann.

SLA ist zwar sehr leistungsfähig, aber auch nicht unproblematisch. Ein realistisches Verständnis seiner Grenzen ist entscheidend für eine erfolgreiche Umsetzung.

Photopolymerharze sind wesentlich teurer als die beim FDM-Druck verwendeten thermoplastischen Filamente. Die Kosten pro Kilogramm können 3 bis 10 Mal höher sein. Außerdem sind die Maschinen selbst komplexer, und Verbrauchsmaterialien wie der Harzbehälter und die Bauplattform haben eine begrenzte Lebensdauer und müssen regelmäßig ausgetauscht werden, was die Gesamtbetriebskosten erhöht.

SLA-Teile sind nicht direkt aus dem Drucker einsatzbereit. Sie erfordern einen mehrstufigen Nachbearbeitungsprozess, der sowohl zeitaufwändig als auch unübersichtlich ist. Dies beinhaltet:

• Waschen: Das „grüne“ Teil muss gründlich in einem Lösungsmittel gewaschen werden, üblicherweise Isopropylalkohol (IPA), um sämtliches nicht ausgehärtetes Restharz von seiner Oberfläche zu entfernen.
• Aushärtung: Das gewaschene Teil muss dann in einer spezialisierten Aushärtungsstation UV-Licht und oft Wärme ausgesetzt werden, um seine endgültigen, optimalen mechanischen Eigenschaften zu erreichen. Dieser Arbeitsablauf erfordert spezielle Ausrüstung, einen gut belüfteten Raum und den fachgerechten Umgang mit Gefahrstoffen.

Insbesondere Standard-SLA-Harze sind anfällig für eine Zersetzung durch längere Sonneneinstrahlung (UV-Strahlung). Mit der Zeit kann dies dazu führen, dass die Teile spröder werden, sich verfärben und ihre mechanische Integrität verlieren. UV-beständige Beschichtungen können dies zwar abmildern, dennoch ist dies ein wichtiger Gesichtspunkt für Teile, die für den langfristigen Einsatz im Freien vorgesehen sind. Viele Standardharze sind zudem von Natur aus spröder als technische Thermoplaste.

FDM ist die am weitesten verbreitete und leicht zugängliche 3D-Drucktechnologie, bei der Teile durch das schichtweise Extrudieren eines geschmolzenen thermoplastischen Filaments hergestellt werden.

① Auflösung, Detailgenauigkeit und Oberflächengüte:

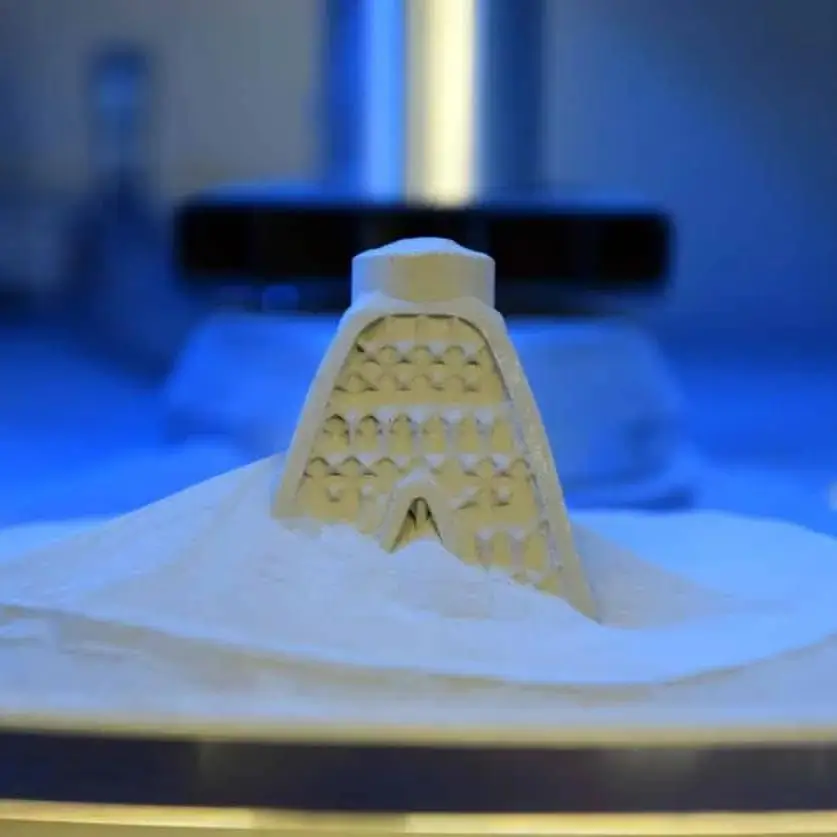

Beim SLS wird ein Hochleistungslaser verwendet, um pulverförmige Polymerpartikel (in der Regel Nylon) Schicht für Schicht miteinander zu verschmelzen.

① Detail- vs. Funktionsstärke:

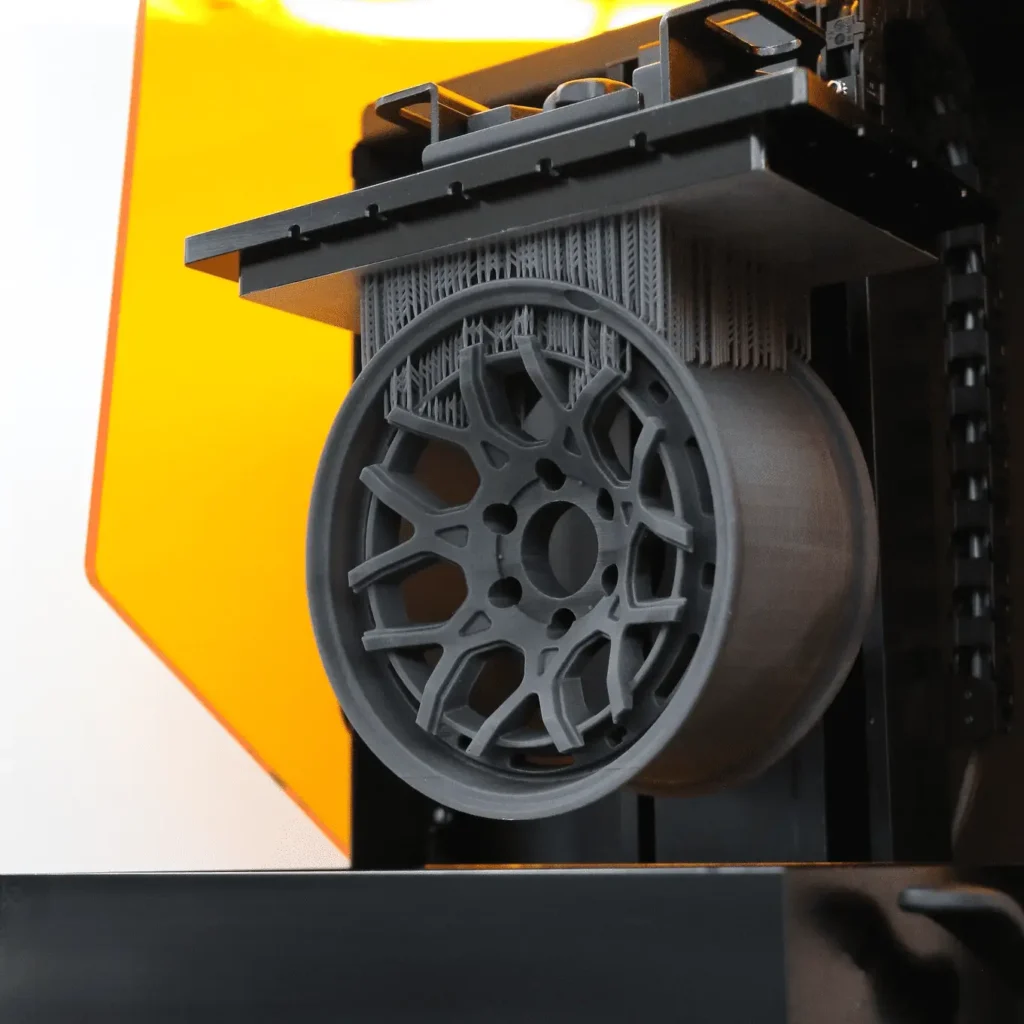

DLP und LCD (auch Masked SLA oder MSLA genannt) sind ebenfalls Vat-Photopolymerisationstechnologien und die engsten Verwandten von SLA. Der wesentliche Unterschied ist die Lichtquelle.

① Lichtquelle und Geschwindigkeit:

Die Stereolithografie, allgemein als SLA bekannt, ist ein leistungsstarkes additives Fertigungsverfahren, das zur Familie der Küvetten-Photopolymerisation gehört. Es wurde in den 1980er Jahren von Chuck Hull erfunden und war die erste kommerziell genutzte 3D-Drucktechnologie, die den Grundstein für die gesamte Branche legte. Das Kernprinzip von SLA besteht darin, einen konzentrierten Strahl ultravioletten (UV) Lichts, in der Regel einen Laser, zu verwenden, um ein flüssiges Photopolymerharz selektiv Schicht für Schicht auszuhärten und zu verfestigen, wobei ein dreidimensionales Objekt aus einem digitalen Entwurf entsteht.

Im Kern ist SLA ein fotochemisches Verfahren. Es beginnt mit einem Bottich mit flüssigem, UV-empfindlichem Photopolymerharz. Ein UV-Laser, der durch ein System von Spiegeln, Galvanometern genannt, präzise geführt wird, zeichnet die Querschnittsgeometrie einer einzelnen Schicht eines 3D-Modells auf die Oberfläche dieses Harzes. Die fokussierte UV-Energie löst eine chemische Reaktion - die Polymerisation - aus, die das flüssige Harz in einen festen Kunststoff verwandelt. Nach der Fertigstellung einer Schicht bewegt sich die Bauplattform um ein winziges Stück, und der Prozess wiederholt sich, bis das gesamte Objekt geformt ist. Dank dieser Methode kann das SLA-Verfahren Teile mit einer Detailgenauigkeit und Oberflächenqualität herstellen, die viele andere Technologien nicht erreichen.

Von medizinischen Geräten bis hin zur Unterhaltungselektronik hat sich SLA zu einem wichtigen Innovationswerkzeug entwickelt. Es beschleunigt den Produktentwicklungszyklus, indem es schnelle Iterationen ermöglicht. Ein Konstrukteur kann innerhalb von Stunden oder Tagen ein physisches Teil in der Hand haben, anstatt Wochen oder Monate. Diese schnelle Feedbackschleife ermöglicht es, dass bessere, verfeinerte Produkte schneller auf den Markt kommen. Die Vielseitigkeit der Materialien, einschließlich biokompatibler, gießbarer und hochtemperaturbeständiger Optionen, hat neue Möglichkeiten in Bereichen wie Zahnmedizin, Schmuck und Sondermaschinenbau eröffnet und seine Position als wichtige, nicht nur historische Technologie gefestigt.

• Visuelle Prototypen: Sie ermöglichen Designern und Ingenieuren die Erstellung realistischer „Look-and-Feel“-Modelle, die das Erscheinungsbild des Endprodukts präzise wiedergeben.
• Form- und Passungsprüfung: Die hohe Genauigkeit von SLA stellt sicher, dass Teile zur Überprüfung von Montagespielen und mechanischen Schnittstellen verwendet werden können, bevor man sich auf teure Werkzeuge festlegt.
• Komplexe Geometrien: SLA kann komplizierte innere Kanäle, komplexe organische Formen und filigrane Merkmale erzeugen, die mit traditionellen subtraktiven Methoden wie der CNC-Bearbeitung unmöglich herzustellen sind.

Der Prozess beginnt mit einem digitalen 3D-Modell, das in der Regel mit einer CAD-Software (Computer-Aided Design) erstellt wird. Dateiformat und Slicing:

• Exportieren des Modells: Das CAD-Modell wird in ein 3D-druckbares Dateiformat exportiert, meist STL (Standard Tessellation Language) oder OBJ. Dieses Format stellt die Oberfläche des 3D-Modells als ein Netz aus Dreiecken dar.
• Slicing-Software: Die STL-Datei wird dann in eine spezielle „Slicing“-Software importiert. Diese Software „schneidet“ das Modell digital in Hunderte oder Tausende dünner, horizontaler Schichten.
• Ausrichtung und Stützen: In dieser Phase richtet der Bediener oder Konstrukteur das Teil innerhalb des virtuellen Bauraums aus, um Druckzeit, Oberflächenqualität und Festigkeit zu optimieren. Die Software erzeugt dann automatisch die notwendigen Stützstrukturen—dünne, gitterartige Stelzen, die das Teil an der B verankern

• Haftung der ersten Schicht: Die Bauplattform senkt sich in das Harzbecken ab und lässt einen Raum gleich der Schichthöhe (typischerweise 25-100 Mikrometer) zwischen der Plattform und dem Boden des Beckens.
• Laseraushärtung: Der hochpräzise UV-Laser wird aktiviert. Gesteuert durch computergesteuerte Galvanometer scannt er schnell den Querschnitt der ersten Schicht und härtet das Harz aus, das er berührt.
• Plattformbewegung: Sobald die Schicht vollständig ausgehärtet ist, bewegt sich die Bauplattform nach oben (in den meisten modernen „umgekehrten“ SLA-Systemen) und löst die neu gebildete feste Schicht vom Boden des Behälters ab.
• Harzbeschichtung: Ein Beschichtungsmesser oder -mechanismus streicht über den Behälter, um sicherzustellen, dass eine frische, glatte und gleichmäßige Schicht flüssigen Harzes für den nächsten Durchgang bereit ist.
• Wiederholung: Die Bauplattform senkt sich erneut, und der Laser härtet die nächste Schicht aus und verschmilzt sie mit der darunterliegenden. Dieser Zyklus wird fortgesetzt, bis das Teil fertig ist.

③ Flexible und elastische Harze:

• Eigenschaften: Diese Materialien ahmen die Eigenschaften von Gummi oder Silikon nach, mit unterschiedlichen Graden an Flexibilität und Elastizität, gemessen an der Shore-Härte (z. B. 50A, 80A). Sie können wiederholt gebogen, gedehnt und komprimiert werden.
• Anwendungen: Dichtungen, Dichtprofile, Soft-Touch-Griffe, Wearables, anatomische Modelle für die chirurgische Simulation und Prototyping von Elastomerprodukten.

④ Gießbare Harze:

• Eigenschaften: Dieses Spezialharz ist mit einem hohen Wachsanteil konzipiert. Die entscheidende Eigenschaft ist sein sauberes „Ausbrennen“ während des Feingussverfahrens – es verwandelt sich beim Erhitzen im Brennofen mit minimalen Rückständen in Asche und Gas. Dadurch entsteht ein perfekter Hohlraum in der Feingussform.
• Anwendungen: Das bevorzugte Material für die Schmuckindustrie (Erstellung von Urmodellen für Ringe, Anhänger) und die Zahnmedizin (Modelle für Kronen und Brücken).

⑤ Hochtemperatur-Harze:

• Eigenschaften: Diese Harze sind darauf ausgelegt, eine hohe Wärmeformbeständigkeitstemperatur (HDT) aufzuweisen, also die Temperatur, bei der ein Material beginnt, sich unter einer bestimmten Last zu verformen. Nach dem Nachhärten können sie Temperaturen von deutlich über 200 °C (392 °F) standhalten.
• Anwendungen: Prototyping-Spritzgussformen (für kurze Serien), Prüfvorrichtungen für Heißluft- und Fluidströmung, hitzebeständige Komponenten und Halterungen für Beleuchtung und Elektronik.

⑥ Biokompatible und medizinische Harze:

Die chemische Bindung zwischen den Schichten beim SLA-Verfahren führt zu völlig dichten, wasserdichten Teilen direkt aus dem Drucker. Darüber hinaus führt diese starke chemische Bindung zu Teilen, die weitgehend isotrop sind, d. h. ihre mechanischen Eigenschaften (z. B. Zugfestigkeit) sind entlang aller drei Achsen (X, Y und Z) gleich. Dies steht im krassen Gegensatz zu FDM, wo die Teile anisotrop sind und entlang der Z-Achse (zwischen den Schichten) deutlich schwächer sind. Diese Isotropie macht SLA-Teile für mechanische Anwendungen zuverlässiger.

Für die Erstellung eines einzelnen, originalgetreuen Prototyps ist SLA bemerkenswert schnell. Es kann einen komplexen digitalen Entwurf über Nacht in ein greifbares Objekt verwandeln. Diese Geschwindigkeit ermöglicht es Designteams, schnelle Iterationen durchzuführen - ein Teil zu drucken, es zu testen, Designänderungen vorzunehmen und die nächste Version in einer kontinuierlichen Schleife zu drucken. Dies verkürzt die Entwicklungszeit drastisch, verringert das Risiko kostspieliger Fehler bei der Werkzeugherstellung und führt letztlich zu besseren Produkten.

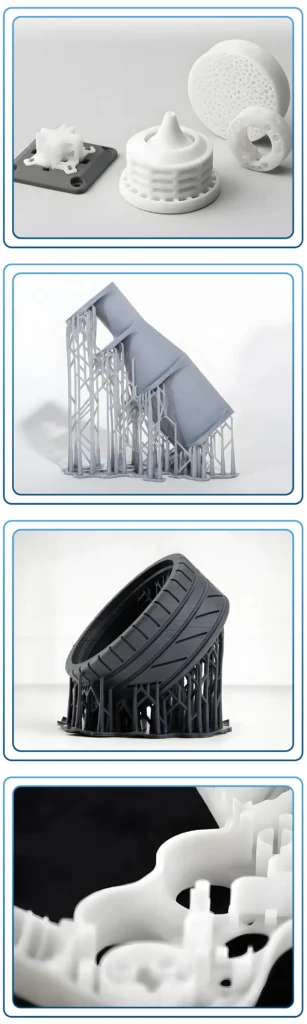

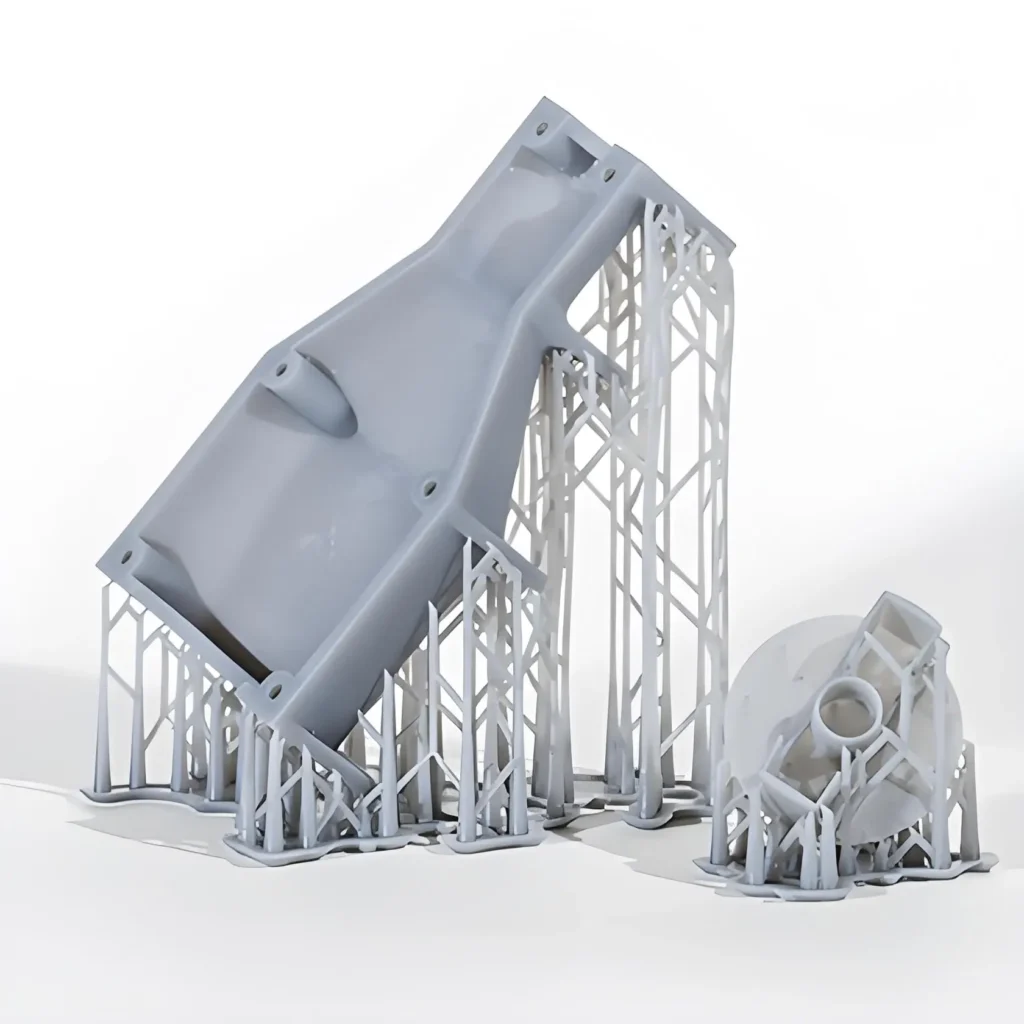

Bei fast allen SLA-Drucken sind Stützstrukturen erforderlich, um das Teil auf der Bauplattform zu verankern und überhängende Merkmale zu stützen. Diese Stützen bestehen aus demselben Material wie das Teil selbst und müssen während der Nachbearbeitung manuell entfernt werden. Dieser Entfernungsprozess kann kleine Noppen oder Markierungen auf der Oberfläche hinterlassen, die vorsichtig abgeschliffen werden müssen, um eine perfekt glatte Oberfläche zu erhalten, was den Arbeitsaufwand erhöht.

• SLA: Überlegen. Erzeugt glatte Oberflächen und erfasst extrem feine Details.

• FDM: Unterlegen. Sichtbare Schichtlinien sind ein deutliches Merkmal, und feine Details können aufgrund des größeren Düsendurchmessers verloren gehen. Für eine glatte Oberfläche ist oft eine umfangreiche Nachbearbeitung erforderlich.

② Kosten und Einfachheit:

• SLA: Höhere Kosten sowohl für Maschine als auch für Materialien. Komplexerer Arbeitsablauf aufgrund der Nachbearbeitung.
• FDM: Geringere Kosten. Maschinen und Materialien sind erschwinglich, und der Prozess ist mit minimaler Nachbearbeitung einfacher.

③ Materialeigenschaften und Festigkeit:

• SLA: Isotrope Teile mit guter Festigkeit, aber Standardharze können spröde sein. Spezialisierte technische Harze bieten robuste Leistung.
• FDM: Bietet eine breite Palette langlebiger technischer Thermoplaste (z. B. ABS, PETG, Nylon, Polycarbonat). Teile sind anisotrop (schwächer zwischen den Schichten), können aber sehr fest und langlebig sein.

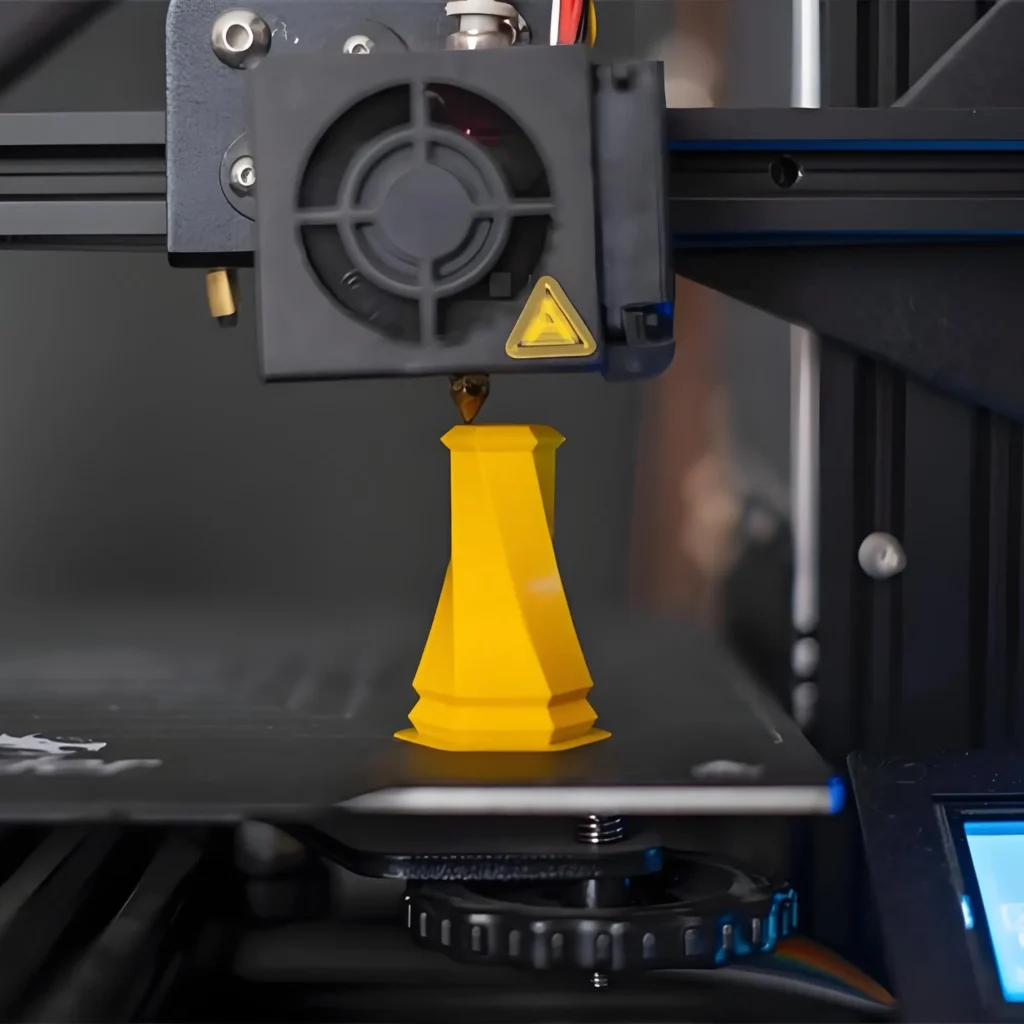

Schmelzschichtung (FDM)

• SLA: Am besten geeignet für feine Details und ästhetische Prototypen, bei denen die Oberflächengüte entscheidend ist.
• SLS: Am besten geeignet für die Herstellung starker, langlebiger und funktionaler Teile mit ausgezeichneten mechanischen Eigenschaften, die mit spritzgegossenen Teilen konkurrieren. Die Oberflächengüte ist von Natur aus körnig.

② Unterstützende Strukturen:

• SLA: Erfordert Stützstrukturen, die entfernt werden müssen.
• SLS: Stützfrei. Das nicht verschmolzene Pulver, das das Teil umgibt, wirkt als natürliche Stütze und ermöglicht die Erstellung komplexer, ineinandergreifender Geometrien ohne die Einschränkungen von Stützstrukturen.

③ Kosten und Zugänglichkeit:

• SLA: Erhältlich sowohl in erschwinglichen Desktop- als auch in industriellen Formaten.
• SLS: In erster Linie eine industrielle Technologie mit hohen Einstiegskosten und erheblichen Anforderungen an die Anlagen.

Selektives Laser-Sintern (SLS)

• SLA: Verwendet einen Laser, um jede Schicht abzufahren. Die Druckzeit hängt von der Komplexität und Fläche jeder Schicht ab.
• DLP/LCD: Verwenden einen digitalen Projektor (DLP) oder einen LCD-Bildschirm mit einem UV-LED-Array (LCD/MSLA), um eine gesamte Schicht auf einmal zu belichten und auszuhärten. Dies macht sie deutlich schneller als SLA, insbesondere beim Drucken mehrerer Teile oder großer, massiver Teile, da die Druckzeit nur von der Höhe des Teils abhängt (Z-

② Auflösung und Voxelform:

• SLA: Der Laser erzeugt einen kontinuierlichen, glatten Pfad. Die Auflösung wird durch die Punktgröße des Lasers bestimmt.
• DLP/LCD: Das Bild setzt sich aus Pixeln (in 3D Voxel genannt) zusammen. Dies kann auf gekrümmten Oberflächen manchmal zu einem „pixeligen“ oder „aliasierten“ Effekt führen, obwohl moderne Anti-Aliasing-Techniken dies erheblich reduzieren. Die Auflösung wird durch die Pixelgröße des Projektors oder LCD-Bildschirms definiert.

DLP/LCD

Der ultimative Leitfaden für den SLA-3D-Druck

Der vollständige Leitfaden für den 3D-Druck mit Stereolithografie (SLA)

Welche Designrichtlinien sollten Sie beim SLA-Druck beachten?

Die Gestaltung für SLA (DfAM – Design for Additive Manufacturing) ist entscheidend, um den Druckerfolg sicherzustellen, die Teilequalität zu optimieren und die Kosten zu minimieren.

Was sind die häufigsten Anwendungen des SLA-3D-Drucks?

Wie sieht der SLA-Nachbearbeitungsprozess aus?

Wie viel kostet der SLA-Druck und wie lange dauert er?

Warum sollten Sie uns für SLA-3D-Druckdienstleistungen wählen?

Die am häufigsten gestellten Fragen zum SLA-3D-Druck

Die Festigkeit eines SLA-Teils hängt ganz von dem verwendeten Harz ab. Standardharze sind eher spröde und eignen sich am besten für nicht funktionale Modelle. Technische Kunststoffe (wie Tough, Durable oder ABS-ähnliche Kunststoffe) sind jedoch für eine hervorragende mechanische Leistung ausgelegt und bieten eine hohe Zugfestigkeit und Schlagzähigkeit, die für viele funktionale Anwendungen, Vorrichtungen und Halterungen geeignet sind.

Im Allgemeinen nicht. Standard-SLA-Harze sind in ihrem flüssigen und unausgehärteten Zustand giftig und nicht für den Kontakt mit Lebensmitteln zugelassen. Für Anwendungen, die Hautkontakt erfordern, wie z. B. Wearables oder medizinische Anleitungen, müssen Sie ein spezielles biokompatibles oder medizinisches Harz verwenden und einen strengen, validierten Arbeitsablauf für den Druck und die Nachbearbeitung einhalten, um die Sicherheit zu gewährleisten.

SLA ist von Natur aus ein einfarbiges Verfahren. Die Farbe des Teils wird durch die Farbe des flüssigen Harzes in der Wanne bestimmt. Es gibt zwar einige vorpigmentierte Harze (z. B. weiß, grau, schwarz, klar), aber die Auswahl ist begrenzt. Bei mehrfarbigen Teilen besteht die gängige Praxis darin, das Teil in einer neutralen Farbe (z. B. grau) zu drucken und es dann in der Nachbearbeitung zu grundieren und zu lackieren, um das gewünschte Aussehen zu erzielen.

Damit ein Teil selbsttragend ist und erfolgreich gedruckt werden kann, müssen die Wände eine Mindestdicke aufweisen.

• Gestützte Wände: Eine Mindestdicke von 0,4 mm wird generell empfohlen.
• Nicht abgestützte Wände: Für vertikale Wände, die eigenständig steif sein müssen, ist eine Dicke von mindestens 0,6 mm sicherer. Dünnere Wände riskieren Verzug oder Versagen während des Drucks.

Alle Teile eines Modells, die in einem Winkel von mehr als 45 Grad von der Senkrechten abstehen, benötigen wahrscheinlich Stützkonstruktionen.

• Gestaltung für Selbstunterstützung: Gestalten Sie nach Möglichkeit mit sanften Kurven und Fasen (mit Winkeln unter 45 Grad), um den Bedarf an Stützstrukturen zu minimieren.
• Ausrichtungsstrategie: Richten Sie das Teil in der Slicing-Software so aus, dass Stützen auf kritischen kosmetischen Oberflächen minimiert werden, da deren Entfernung kleine Spuren hinterlassen kann.

Das Drucken großer, massiver Modelle ist teuer und zeitaufwändig. Außerdem erhöht sich das Risiko von Druckfehlern aufgrund von Saugkräften während des Schälvorgangs.

• Aushöhlen: Verwenden Sie Ihre CAD-Software, um massive Modelle auszuhöhlen, wodurch ein innerer Hohlraum entsteht und eine erhebliche Menge Harz eingespart wird. Eine Wandstärke von 2-3 mm ist für die ausgehöhlte Schale in der Regel ausreichend.
• Abflusslöcher: Es ist unerlässlich, Ihrem ausgehöhlten Modell mindestens zwei Abflusslöcher hinzuzufügen. Diese Löcher ermöglichen es unausgehärtetem Harz, während des Drucks und der Reinigung aus dem inneren Hohlraum zu entweichen. Ohne sie könnte eingeschlossenes Harz Druck erzeugen und das Teil zum Reißen oder Bersten bringen. Platzieren Sie die Löcher an unkritis

SLA eignet sich hervorragend für feine Details, aber es gibt physikalische Grenzen.

• Geprägte Details (erhaben): Sollten mindestens 0,2 mm aus der Oberfläche herausragen, um deutlich sichtbar zu sein.
• Gravierte Details (vertieft): Sollten mindestens 0,4 mm breit und 0,4 mm tief sein, um sicherzustellen, dass der Laser sie richtig aushärten kann und flüssiges Harz ausgewaschen werden kann.

Die einzigartigen Vorteile von SLA haben es zu einem unverzichtbaren Instrument in einer Vielzahl von Branchen gemacht.

Dies ist nach wie vor die Hauptanwendung von SLA. Ingenieure und Designer nutzen es, um zu gestalten:

• Detailgetreue visuelle Modelle: Perfekt für Marketing, Fokusgruppen und Investorenpräsentationen.
• Form- und Passungsprototypen: Überprüfung, ob Teile korrekt zusammengebaut werden und ergonomische Anforderungen erfüllen, bevor in Massenproduktionswerkzeuge investiert wird.

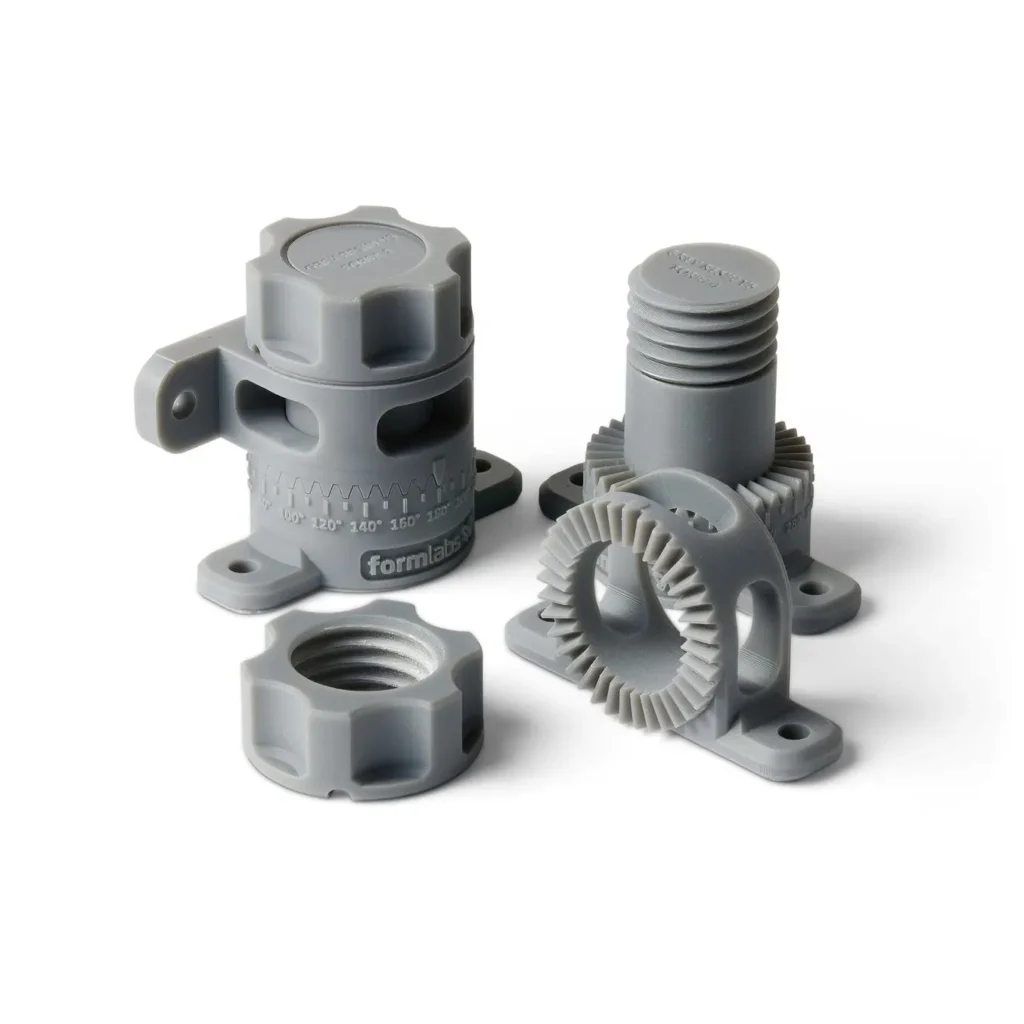

Über das Prototyping hinaus wird SLA direkt in der Fabrikhalle eingesetzt:

• Kundenspezifische Vorrichtungen und Spannmittel: Erstellen hochpräziser, maßgeschneiderter Werkzeuge zum Halten von Teilen während der Bearbeitung oder Montage, was Konsistenz und Geschwindigkeit verbessert.
• Spritzgussformen für Kleinserien: Unter Verwendung von Hochtemperaturharzen kann SLA Formen für kleine Chargen (50-100 Teile) von spritzgegossenen Komponenten herstellen und so die Werkzeugkosten und Vorlaufzeiten für Pilotserien drastisch reduzieren.

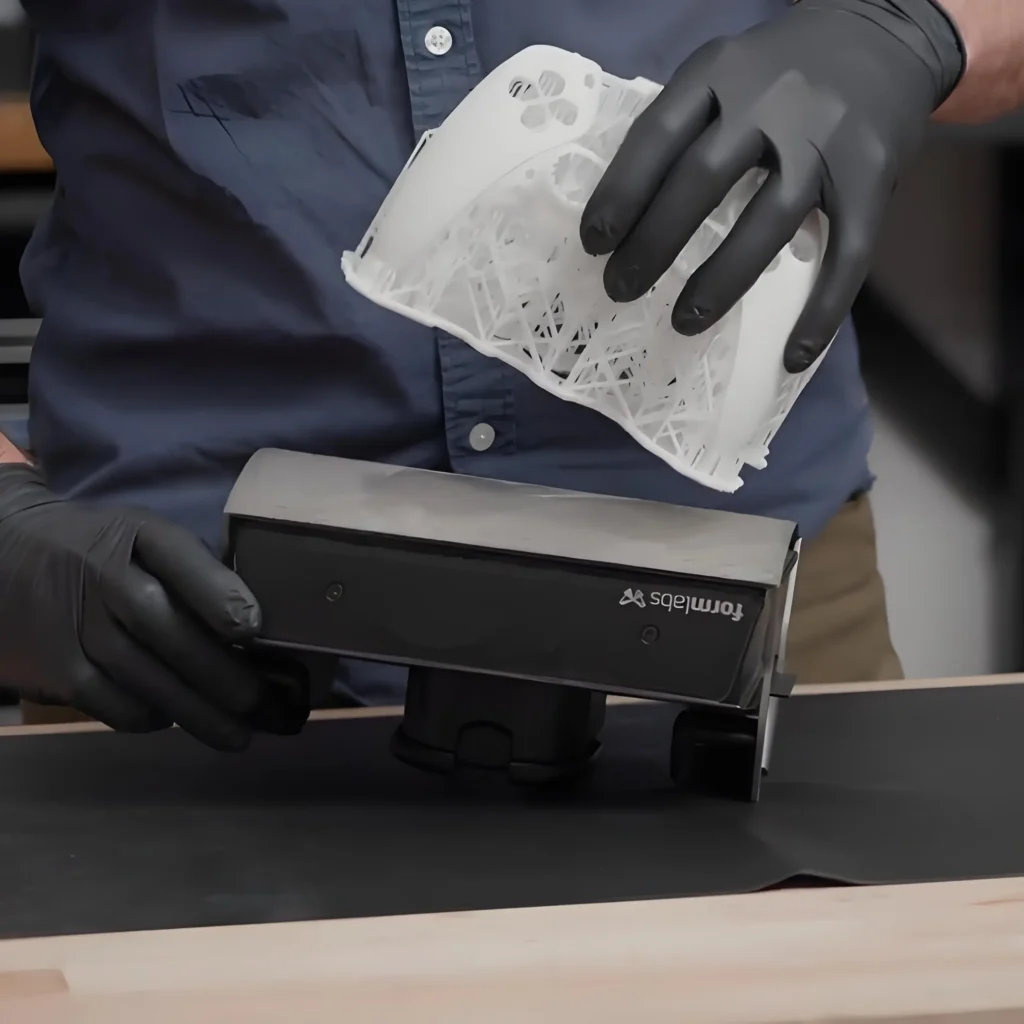

Ein erfolgreicher SLA-Druck ist nur die halbe Miete. Eine ordnungsgemäße Nachbearbeitung ist unverzichtbar, um die gewünschte Ästhetik und die mechanischen Eigenschaften zu erreichen.

Das „grüne“ Teil, frisch aus dem Drucker, ist mit einer klebrigen Schicht ungehärteten flüssigen Harzes überzogen. Diese muss entfernt werden.

• Verfahren: Das Teil wird in einem Lösungsmittel, meist Isopropylalkohol (IPA) mit einer Konzentration von 90 % oder höher, eingetaucht und bewegt. Dies kann manuell in einem Behälter oder, effektiver, mit einer automatisierten Waschstation erfolgen, die das Lösungsmittel umwälzt.
• Ziel: Alle Restharze von der Oberfläche und aus allen internen Hohlräumen zu entfernen. Unzureichendes Waschen führt zu einem klebrigen Teil und einer unsachgemäßen Aushärtung.

Nach dem Waschen muss das Teil vor dem Aushärten vollständig trocken sein.

• Verfahren: Das Teil sollte an der Luft trocknen, oder Druckluft kann verwendet werden, um den Prozess zu beschleunigen. Es ist entscheidend sicherzustellen, dass das gesamte IPA verdunstet ist, da eingeschlossenes Lösungsmittel während des Aushärtens Oberflächendefekte und Risse verursachen kann.

Das „grüne“ Teil hat noch nicht seine volle Festigkeit. Die Nachhärtung ist ein erforderlicher Schritt, um den Polymerisationsprozess abzuschließen.

• Verfahren: Das saubere, trockene Teil wird in eine Aushärtungsstation gelegt, die es einer Kombination aus UV-Licht (bei einer bestimmten Wellenlänge, typischerweise 405 nm) und oft Wärme aussetzt. Dauer und Temperatur sind materialspezifisch.
• Ziel: Die Polymerketten vollständig zu vernetzen, um die Festigkeit, Steifigkeit und Wärmebeständigkeit des Teils zu maximieren. Ohne diesen Schritt ist das Teil schwach, klebrig und maßlich instabil.

Dies kann entweder vor oder nach der Aushärtung geschehen, wobei es jedoch Kompromisse gibt.

• Vor dem Aushärten: Das Teil ist weicher, wodurch sich die Stützen leichter mit einem bündigen Seitenschneider entfernen lassen. Dies kann jedoch deutlichere Spuren auf der Oberfläche hinterlassen.

Dies sind zwei der wichtigsten praktischen Fragen für jedes Unternehmen, das SLA in Betracht zieht. Die Antworten hängen von mehreren miteinander verknüpften Faktoren ab.

① Materialverbrauch: Dies ist der direkteste Kostenfaktor. Er wird auf Basis des gesamten verwendeten Harzvolumens berechnet, das nicht nur das Teil selbst, sondern auch das für die Stützstrukturen und möglicherweise ein Raft (eine Basisstruktur) erforderliche Harz umfasst. Das Aushöhlen von Teilen ist der effektivste Weg, um diese Kosten zu senken.

② Maschinenzeit: Diese Kosten hängen mit der Abschreibung des SLA-Druckers und der Zeit zusammen, die er belegt ist. Anders als bei einigen anderen Technologien wird die Maschinenzeit bei SLA nicht in erster Linie durch das Volumen oder die Komplexität des Teils bestimmt, sondern durch seine Höhe.

③ Arbeitsaufwand: SLA ist ein arbeitsintensiver Prozess. Die Kosten müssen die Zeit an qualifizierter Arbeit berücksichtigen, die erforderlich ist für:

• Druckvorbereitung (Dateieinrichtung, Ausrichtung).
• Einrichten und Reinigen der Maschine.
• Der gesamte Nachbearbeitungsprozess (Waschen, Aushärten, Entfernen von Trägern und Endbearbeitung).

④ Teilekomplexität: Obwohl sie die Druckzeit nicht so direkt beeinflusst wie die Höhe, können sehr komplexe Teile aufwändigere Stützstrategien, eine sorgfältigere Handhabung und eine intensivere Nachbearbeitung erfordern und dadurch die Arbeitskosten erhöhen.

Um die Komplexität des SLA-Drucks zu bewältigen, braucht man mehr als nur einen Drucker: Man braucht Fachwissen, Präzision und eine Verpflichtung zur Qualität. Deshalb sind wir der ideale Partner für Ihre SLA-3D-Druckanforderungen.

SLA ist hochpräzise, aber für Teile, die zusammenpassen müssen, sind Abstände unerlässlich.

• Spiel: Für eine Gleitpassung oder Montage sollten Sie ein Mindestspiel von 0,1-0,2 mm zwischen den zusammenpassenden Teilen vorsehen. Für eine engere Presspassung kann ein kleineres Spiel von 0,05 mm angemessen sein. Es ist immer am besten, ein kleines Testteil zu drucken, um die Toleranzen mit Ihrem spezifischen Material und Drucker zu validieren.

„Cupping“ tritt auf, wenn ein ausgehöhlter Abschnitt ein geschlossenes Volumen bildet, das zur Bauplattform zeigt und während des Ablösevorgangs wie ein Saugnapf wirkt. Dies kann zu einem Druckfehler führen. Eine andere Ausrichtung des Teils oder das Hinzufügen zusätzlicher Entlüftungslöcher kann dieses Problem lösen.

Die Dentalindustrie wurde durch SLA aufgrund seiner Präzision und der Verfügbarkeit von biokompatiblen Materialien revolutioniert.

• Chirurgische Bohrschablonen: Patientenspezifische Schablonen zur präzisen Platzierung von Zahnimplantaten.
• Modelle für das Thermoformen: Erstellung genauer Modelle der Zähne eines Patienten, um transparente Aligner thermozuformen.
• Kronen, Brücken und Prothesen: Erstellen gießbarer Modelle oder sogar direktes Drucken temporärer Restaurationen.

SLA, mit gießbaren Harzen, ist ein zentraler Bestandteil der modernen Schmuckherstellung.

• Feinguss-Modelle: Juweliere drucken filigrane Designs, die dann verwendet werden, um Formen für das Gießen von Edelmetallen wie Gold und Silber zu erstellen. Dies ermöglicht eine unübertroffene Gestaltungsfreiheit und Individualisierung.

• Anatomische Modelle: Chirurgen verwenden hochdetaillierte, patientenspezifische Modelle, die aus CT- oder MRT-Scans gedruckt werden, um komplexe Operationen zu planen, wodurch die Zeit im Operationssaal verkürzt und die Behandlungsergebnisse der Patienten verbessert werden.
• Kundenspezifische Gerätegehäuse: Prototyping und Herstellung von Gehäusen für Medizingeräte, bei denen Präzision und glatte Oberflächen entscheidend sind.

• Detaillierte Figuren und Miniaturen: Hobbyisten und Charakterdesigner verwenden SLA, um hochdetaillierte Modelle herzustellen, die andernfalls unmöglich zu erstellen wären.
• Filmrequisiten und Spezialeffekte: Erstellung detaillierter, kundenspezifischer Requisiten und Modelle für die Filmindustrie.

• Nach dem Aushärten: Das Teil ist härter und spröder, sodass das Entfernen mehr Kraft und Sorgfalt erfordert, um empfindliche Merkmale nicht zu beschädigen. Die Bruchstellen sind im Allgemeinen sauberer. Die meisten Fachleute entfernen den Großteil der Stützen vor dem Aushärten und nehmen die Feinentfernung danach vor.

Für ein wirklich perfektes Finish können zusätzliche Schritte unternommen werden.

• Schleifen: Die kleinen Spuren, die von Stützstrukturen hinterlassen werden, können mit zunehmend feineren Körnungen von Schleifpapier nass geschliffen werden.
• Polieren: Für eine glasartig transparente Oberfläche bei klaren Harzen ist Polieren erforderlich.
• Grundieren und Lackieren: SLA-Teile nehmen Grundierung und Lack sehr gut an, was die Erstellung mehrfarbiger Modelle in Produktionsqualität ermöglicht.

① Der Hauptfaktor (Z-Höhe): Der wichtigste einzelne Faktor, der die Druckzeit beim SLA-Verfahren bestimmt, ist die Höhe des Teils entlang der Z-Achse. Da der Drucker für jede einzelne Schicht dieselbe Abfolge von Aktionen (Laseraushärtung, Plattformbewegung, Neubeschichtung) ausführen muss, dauert ein hohes Teil immer länger als ein kurzes Teil, unabhängig von seiner Breite oder seinem Volumen.

② Weitere Faktoren: Während die Z-Höhe dominant ist, können andere geringfügige Faktoren die Geschwindigkeit beeinflussen:

• Schichthöhe: Eine geringere Schichthöhe (z. B. 25 Mikrometer) führt zu einer besseren Oberflächengüte, erhöht jedoch die Gesamtzahl der Schichten und damit die Druckzeit im Vergleich zu einer größeren Schichthöhe (z. B. 100 Mikrometer).
• Material: Einige Harze können pro Schicht etwas längere Belichtungszeiten erfordern, was die Gesamtgeschwindigkeit geringfügig beeinflusst.

Wir arbeiten mit hochmodernen industriellen SLA-Maschinen, die sorgfältig kalibriert und gewartet werden. Unsere Druckumgebung ist klimatisiert, um Harzstabilität und Prozesswiederholbarkeit zu gewährleisten. Dies garantiert, dass jedes von uns hergestellte Teil die höchsten Standards für Maßgenauigkeit und Oberflächengüte erfüllt.

Mit einer umfangreichen Bibliothek an standardmäßigen und fortschrittlichen technischen Harzen wird unser Expertenteam mit Ihnen zusammenarbeiten, um das perfekte Material für Ihre spezifische Anwendung auszuwählen. Wir verstehen die Nuancen der Eigenschaften jedes Harzes und können einen beratenden Ansatz bieten, um sicherzustellen, dass Ihr Teil genau wie beabsichtigt funktioniert, ob es sich um einen visuellen Prototyp oder um eine funktionale Endanwendungskomponente handelt.

Unser Prozess ist auf Effizienz ausgelegt. Von unserer sofortigen Online-Angebotsplattform bis hin zu unserem optimierten Nachbearbeitungsworkflow minimieren wir die Vorlaufzeiten, ohne Kompromisse bei der Qualität einzugehen. Wir wissen, wie wichtig Schnelligkeit in der modernen Produktentwicklung ist, und setzen uns dafür ein, Ihre Teile immer pünktlich zu liefern.

Wir sind mehr als nur ein Druckdienstleister. Wir sind ein Full-Service-Fertigungspartner. Unser Team kann Ihnen Feedback zum Design for Additive Manufacturing (DfAM) geben, um Ihre Teile für das SLA-Verfahren zu optimieren, und unsere umfassenden Endbearbeitungsdienste - einschließlich Schleifen, Lackieren und Montage - bedeuten, dass Sie Teile erhalten, die sofort einsatzbereit sind.

Wir betrachten unsere Kunden als Partner. Unser Ziel ist es, eine nahtlose Erweiterung Ihres Design- und Ingenieurteams zu werden. Wir sind stolz auf unsere klare Kommunikation, transparente Preisgestaltung und unser Engagement, Ihnen bei der Lösung Ihrer komplexesten Herausforderungen zu helfen und Ihre innovativsten Ideen zu verwirklichen.

SLA ist eine der genauesten verfügbaren 3D-Drucktechnologien. Die typische Maßgenauigkeit für industrielle SLA-Maschinen liegt innerhalb von ±0,1% des Nennmaßes, mit einer Mindesttoleranz von etwa ±0,1 bis ±0,2 mm. Diese hohe Präzision macht sie ideal für Form- und Passformtests und Teile mit engen Montageanforderungen.

„Resin-Druck“ ist ein Oberbegriff für die Technologiefamilie der Vat-Photopolymerisation. SLA, DLP (Digital Light Processing) und LCD/MSLA sind alle Arten des Resin-Drucks. Der wesentliche Unterschied ist die Lichtquelle:
