Unsere MUD-Spritzgussformtypen
Das Master Unit Die Quick-Change (MUD)-System umfasst einen einfachen Rahmen, der für die Aufnahme verschiedener Einsätze ausgelegt ist. Es gibt vier Rahmentypen, die auf die Teilegröße und das Produktionsvolumen zugeschnitten sind:
U-Rahmen
Geeignet für einen einzelnen Standardeinsatz.

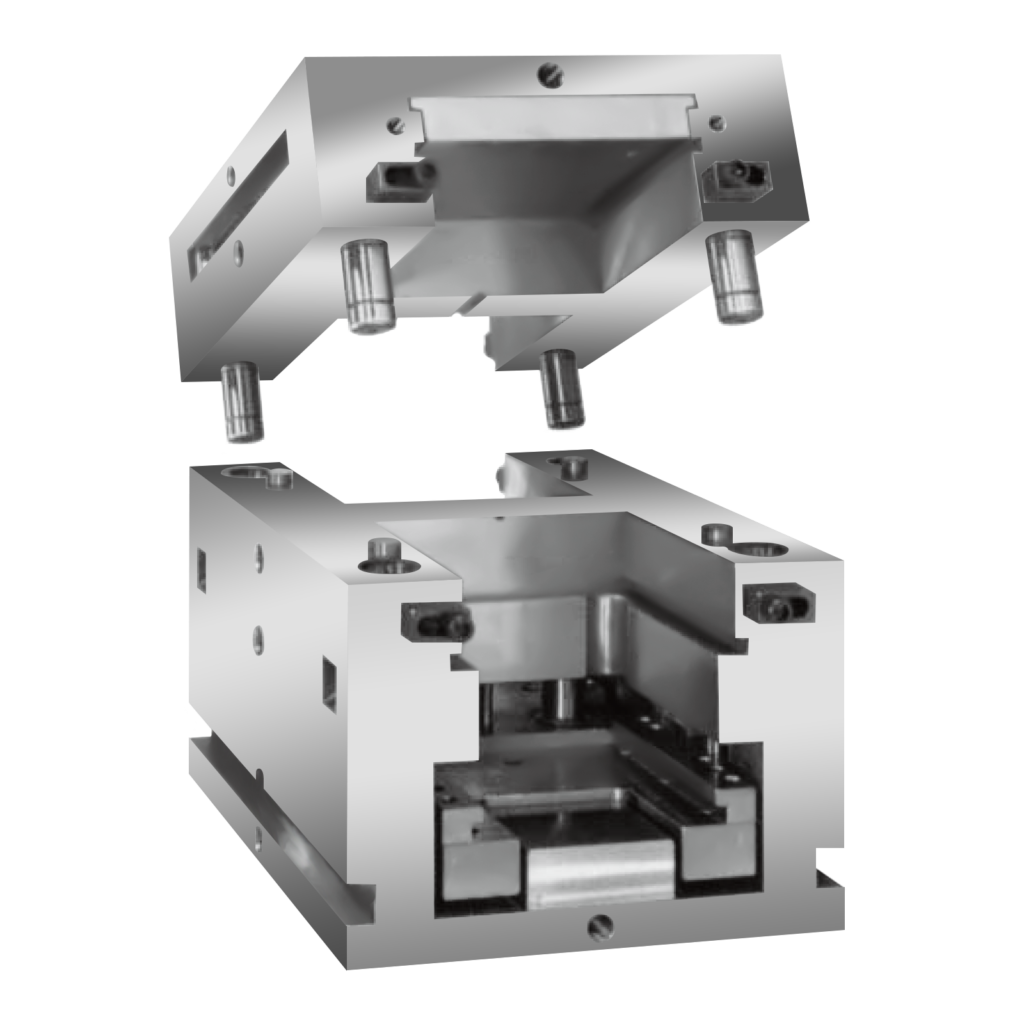

H-Rahmen
Hält eine Standard-Doppeleinlage.

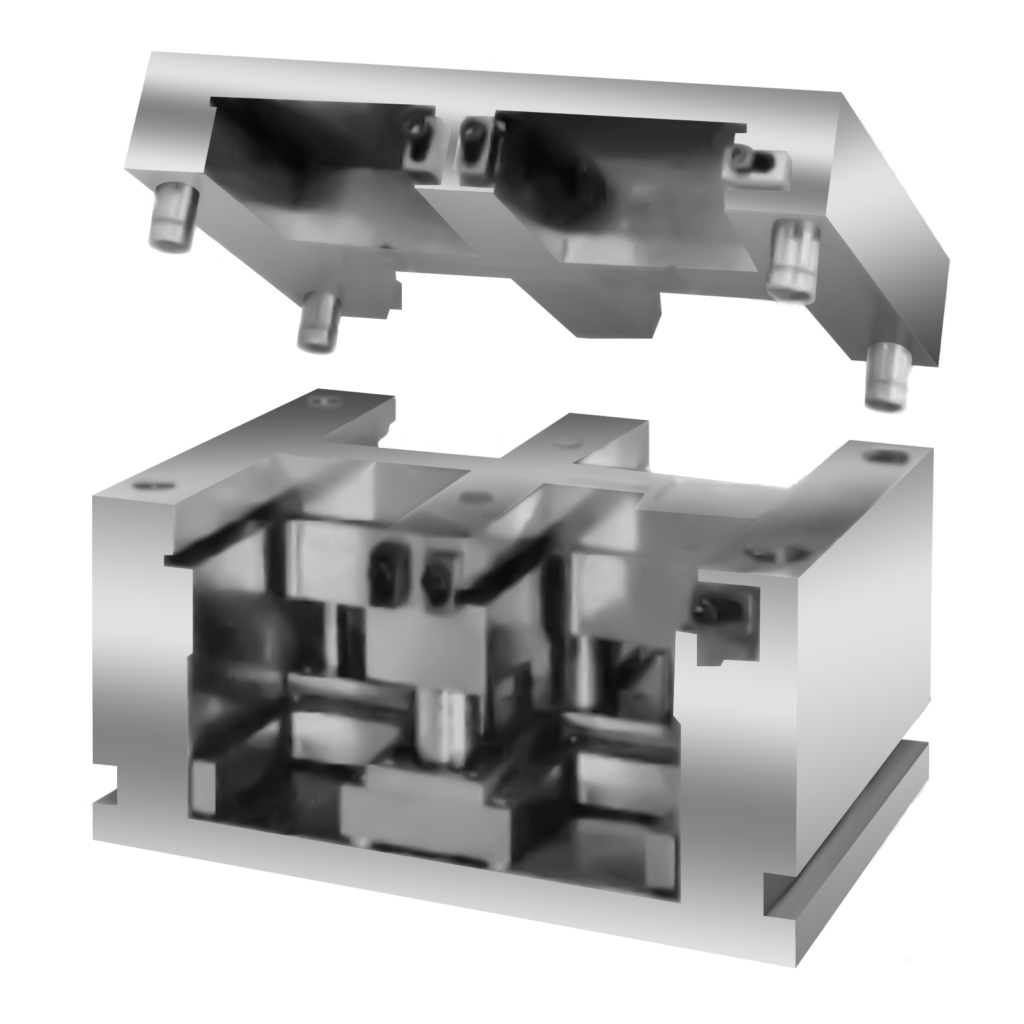

Doppel-H-Rahmen
Passend für vier Standardeinsätze.
E-Rahmen
Konzipiert für nebeneinander liegende Doppeleinsätze.
Verfügbare MUD-Formeinsatztypen
Standard Einsatz
T-Style Einsatz
Standard-Einsatzformen sind kostengünstig und eignen sich, wenn keine zusätzliche Breite erforderlich ist. Sie sind entweder in massiver oder laminierter Form erhältlich und können drei- oder vierplattig ausgeführt werden.
T-Style-Einsatzformen maximieren die nutzbare Formfläche und sind in laminierten Formen mit Drei- und Vier-Platten-Designs erhältlich. Kleinere Größen können entweder in massiver oder laminierter Ausführung hergestellt werden.
Wie wir arbeiten
Ihre Anfrage erhalten
Erhalten Sie Ihre detaillierten Anforderungen für die Herstellung von Spritzgießwerkzeugen, einschließlich der Werkstoffe, der Lebensdauer der Form, der Anzahl der Kavitäten, der Anforderungen an den Anguss und der Anforderungen an die Oberflächenbehandlung
DFM-Bericht bestätigen
Unser Ingenieurteam beginnt mit der Durchführung der Mold-Flow-Analyse und erstellt einen DFM-Bericht (Design for Manufacturing) gemäß Ihren detaillierten Anforderungen und bestätigt alle Details mit Ihnen.
Schimmelpilz-Entwicklung
Unser Ingenieurteam erstellt eine 3D-Zeichnung der Spritzgussform auf der Grundlage des bestätigten DFM-Berichts, einschließlich aller Details der Form, und bestätigt die Konstruktionszeichnungen der Form mit Ihnen.
Form Endabnahme
Nachdem das endgültige Muster bestätigt ist, beginnen wir mit der Endabnahme der Spritzgussform. Wenn es sich um eine Exportform handelt, müssen wir die endgültige Verpackung der Spritzgussform vornehmen. Wenn die Form für die Massenproduktion in unserem Werk bereit ist, bereiten wir die Produktionsmaterialien vor.
Montage und Prüfung von Schimmelpilzen
Nach der Herstellung der Spritzgussform beginnen wir mit der Anpassung der Spritzgussform, dem Zusammenbau der Spritzgussform und der Prüfung der Spritzgussform. Wir wiederholen diese Arbeit, bis das Produkt getestet ist und Ihren Anforderungen entspricht, und dann schicken wir Ihnen einige Muster zur Bestätigung.
Herstellung von Spritzgussformen
Auf der Grundlage der bestätigten Formzeichnungen exportieren wir die 2D-Zeichnungen mit den wichtigsten Abmessungen und Toleranzanforderungen, und dann beginnen unsere Kunststoffspritzgießer mit der Herstellung der Spritzgießform und der Toleranzprüfung der einzelnen Verarbeitungsschritte.
Warum Zetar wählen
Zetar zeichnet sich als erstklassiger, allumfassender Hersteller von Spritzgießwerkzeugen aus, der durchgängig die Zertifizierungen ISO 9001, ISO 13485, ISO 14001 und ISO 45001 erhalten hat, was unser Engagement für erstklassige Qualitäts-, Gesundheits-, Umwelt- und Sicherheitsstandards belegt. Seit unserer Gründung im Jahr 2005 liegt unser Schwerpunkt auf der Herstellung von Kunststoff-Spritzgussformen.
- Hervorragende Unterstützung - Sie werden mit Mitarbeitern arbeiten, die nicht nur erfahren, sondern auch in Englisch zertifiziert sind. Mit über 20 englischsprachigen Mitarbeitern und 7 qualifizierten Spritzgießingenieuren in unserem Team (darunter solche, die fließend Englisch sprechen) garantieren wir eine nahtlose Kommunikation und eine fachkundige Begleitung durch den professionellen Spritzgießprozess.
- Robuste Produktionskapazitäten - Unser hauseigener Spritzgussformenbau ist mit allen erforderlichen Maschinen für den Formenbau ausgestattet, darunter CNC-Maschinen, Drahtschneider, Bohrmaschinen, Erodiermaschinen, Schleifmaschinen, Fräsmaschinen, Präzisionsgravierer und langsame Drahtschneider. Mit dieser umfassenden Ausstattung sind wir in der Lage, jeden Monat mehr als 100 Sätze von Formen zu liefern.
- Qualitätssicherung - Wir sind stolz darauf, mehrere Zertifizierungen zu besitzen, darunter ISO 9001, ISO 13485, ISO 14001 und ISO 45001. Wir halten uns strikt an die strengen Standards dieser Zertifizierungen, um sicherzustellen, dass jede Phase des Spritzgussformherstellungsprozesses fehlerfrei ausgeführt wird und ein reibungsloses und einwandfreies Ergebnis garantiert ist.
MUD-Spritzgussform
Entdecken Sie die idealen Spritzgießlösungen für Ihr Spritzgießprojekt: Erzielen Sie Spitzenleistungen mit optimalen Lösungen
Was ist MUD beim Spritzgießen?
Das Master Unit Die (MUD)-Spritzgießen ist eine vielseitige und effiziente Lösung für Fertigungsprozesse, die einen schnellen Werkzeugwechsel erfordern. Es ist dafür bekannt, dass es die Ausfallzeiten reduziert und die Produktivität beim Kunststoffspritzguss erhöht.
Beim Spritzgießen bezieht sich „MUD“ auf Master Unit Die. Dieses System rationalisiert und ökonomisiert den Formprozess, insbesondere für kleine bis mittlere Produktionsserien. Das MUD-System umfasst einen Universalrahmen, der in eine Spritzgießpresse passt. Innerhalb dieses Rahmens können austauschbare Einsatzformen schnell gewechselt werden.
Diese modulare Bauweise ermöglicht einen einfachen Wechsel der Formeinsätze, ohne dass das gesamte Werkzeug ausgetauscht werden muss, was die Ausfallzeiten reduziert und die Produktionsflexibilität erhöht. Die Einsätze enthalten wesentliche Komponenten wie Auswerferplatten, Kernstifte und Formnester. Dieses System eignet sich ideal für die gleichzeitige Herstellung mehrerer Teile und wird wegen seiner Kosteneffizienz und der kurzen Rüst- und Umrüstzeiten geschätzt.
Was ist MUD-Schimmel?
Ein MUD-Werkzeug (Master Unit Die) ist ein Spritzgießwerkzeug, das sich für kleine bis mittlere Produktionsserien eignet. Es umfasst ein Einheitswerkzeug mit mehreren Kavitäten, das die gleichzeitige Herstellung mehrerer Teile ermöglicht. Das MUD-System ist modular aufgebaut und verfügt über einen Standardrahmen und austauschbare Einsatzplatten, die einen schnellen Wechsel des Produktionsprozesses ermöglichen, ohne dass ein Werkzeug in voller Größe an der Presse befestigt werden muss.
Was ist das MUD Quick-Change-Konzept?
Wie kann MUD das Spritzgießen erschwinglicher machen?
Das Master Unit Die Quick-Change-Konzept wurde entwickelt, um die doppelte Herausforderung der Produktivitätssteigerung und Kostensenkung zu meistern. MUD-Schnellwechselsysteme werden zunehmend in die Betriebsabläufe zahlreicher Unternehmen integriert, die Programme zur schlanken Produktion umsetzen, da sie nachweislich die Betriebszeit erhöhen und die Kosten senken können.
Die Werkzeugstrategie für das Spritzgießen bietet Formenbauern und Kunststoffherstellern eine Reihe von Wettbewerbsvorteilen. Dazu gehören geringere Werkzeugkosten und schnellere Produktionsumstellungen. Aufgrund der bemerkenswerten Flexibilität dieses Ansatzes eignet er sich gut für die Just-in-Time-Planung.
Wie können reduzierte Werkzeugkosten die Gesamteffizienz der Produktion verbessern?
Das Master Unit Die Quick-Change-System basiert auf dem Konzept einer unendlichen Anzahl von Einsatzwerkzeugen, die mühelos innerhalb eines einzigen MUD Quick-Change-Rahmens ausgetauscht werden können, der während des Werkzeugwechsels in der Spritzgießmaschine verbleibt.
Die meisten Umrüstungen sind in weniger als fünf Minuten abgeschlossen, erfordern keine Spezialwerkzeuge und können von einem einzigen Bediener durchgeführt werden. Lösen Sie einfach vier Klemmen, trennen Sie alle Heiz- und Kühlleitungen, schieben Sie das Einsatzwerkzeug aus dem Quick-Change-Rahmen, setzen Sie das Ersatzwerkzeug ein, schließen Sie die Leitungen wieder an und klemmen Sie es wieder fest. Die neu eingesetzte Form ist nun für die Produktion bereit.
Diese Werkzeugmethode verkürzt die Ausfallzeiten um bis zu 75 Prozent. Darüber hinaus werden die damit verbundenen Arbeitskosten weiter gesenkt, da die Unterstützung durch eine zweite Person beim Werkzeugwechsel überflüssig wird.
Die Vorabinvestition in neue Werkzeuge wird um bis zu 70 Prozent reduziert. Dies ist darauf zurückzuführen, dass zur Herstellung eines neuen Teils nur die zugehörige Einsatzform ausgetauscht werden muss, anstatt eine ganze Standardformbasis zu ersetzen. Auch die Arbeitskosten werden gesenkt, da Einsatzformen handlicher sind als größere und schwerere Standardformen.
Diese Kombination aus verringerten Produktionsausfällen, niedrigeren Arbeitskosten und geringeren Werkzeugkosten kann zu einem beachtlichen Anstieg der Gewinnspannen führen.
Schnellwechselrahmen und dazugehörige Einsatzformen
Was ist der MUD-Spritzgussrahmen?
Das MUD Quick-Change-Konzept gibt es in drei Rahmenserien und in Größen für die kleinsten druckluftbetriebenen Maschinen bis hin zu Modellen für 500-Tonnen-Maschinen.
Die MUD U-Rahmenserie bietet die größte Designflexibilität und kann sowohl mit Standard- als auch mit T-Begleitwerkzeugen bestückt werden. Die Modelle mit H-Rahmen und Doppel-H-Rahmen können gleichzeitig mit zwei und vier Standard-Begleitwerkzeugen bestückt werden. Die Vorteile der Schnellwechselwerkzeuge und des Heißkanalspritzgießens können mit dem Zusatz eines Verteilers zu den MUD H- und Doppel-H-Rahmenmodellen kombiniert werden.
Alle Quick-Change-Rahmen werden nach genauen Toleranzen gefertigt und lassen sich leicht an die Spezifikationen der einzelnen Maschinen anpassen. Jeder Rahmen wurde für zusätzliche Festigkeit und Steifigkeit entwickelt und ist für maximale Flexibilität beim Gießen ausgelegt.
Was ist MUD Injection Mold Insert?
Die Master Unit Die-Begleitformen für Quick-Change-Rahmen bieten Designern und Formenbauern eine außergewöhnliche Anwendungsflexibilität. Sie sind in einer Vielzahl von Stählen erhältlich und können in passenden Rahmen ausgetauscht werden. Die Einsatzform umfasst die Kavitäts- und Kernplatten mit Führungsstiften und Buchsen sowie die Auswerferplatten. Da für die Herstellung neuer Teile nur diese Einsatzbaugruppe erforderlich ist, werden die Werkzeugkosten erheblich gesenkt.
Standard Style Einsatz
Standard-Einsatzformen bieten ein Höchstmaß an Wirtschaftlichkeit und sind in massiver oder laminierter Bauweise erhältlich, einschließlich Drei- und Vier-Platten-Ausführungen. Zu den Optionen und Merkmalen gehören Abstreiferplatte, Hülsenauswurf und andere Spezialanwendungen, die praktisch alle Spritzgießanforderungen erfüllen. Siehe Abschnitte U-Rahmen, H-Rahmen und Doppel-H-Rahmen für weitere Einzelheiten.
T-Style Einsatz
T-Style Insert Molds bieten die maximale projizierte Formfläche und sind in laminierter Bauweise erhältlich, einschließlich Drei- und Vier-Platten-Designs. Kleinere Modelle sind auch in massiver Bauweise erhältlich. Zu den Optionen und Merkmalen gehören Abstreifplatten, Hülsenauswurf und andere Spezialanwendungen. Siehe Abschnitt U-Rahmen für weitere Einzelheiten.
Was sind die Vorteile der Verwendung von MUD-Spritzgießwerkzeugen?
Quick-Change-Werkzeuge bieten Ihnen bei jedem Schritt im Fertigungsprozess Vorteile - von der Vorlaufzeit und den Kosten für die Werkzeuge bis hin zur Produktions- und Bestandskontrolle.
Schnellere Lieferung
Sie erhalten Ihre neuen Werkzeugaufträge schneller, weil Sie nur eine begleitende Einsatzform benötigen, nicht einen ganzen Standard-Formaufbau. Das bedeutet weniger Bearbeitungszeit. Und wahrscheinlich ist die von Ihnen benötigte Einsatzform vorrätig und wird in nicht mehr als sieben bis zehn Werktagen versandt.
Niedrigere Schimmelpilzkosten
Sie sparen viel! Die Werkzeugkosten werden mit dem neuen Auftrag erheblich gesenkt, ohne wiederkehrende Werkzeugkosten, die so viel wie 70% oder mehr reduziert werden! Außerdem senkt der MUD-Schnellwechselrahmen die wiederkehrenden Werkzeugkosten durch den Einsatz von Abstandhaltern! Bei den größeren Rahmen können Sie dadurch kleinere und weniger teure Einsatzformen verwenden!
Vereinfachte Einrichtung von Formen
Die Einrichtung ist ein Kinderspiel. Der MUD-Schnellwechselrahmen bleibt in der Spritzgießmaschine. Sie müssen nur den Einsatz einschieben, festspannen, Ihre Heiz- oder Kühlleitungen anschließen, und schon kann es losgehen!
Maximale Produktionsmenge
Wenn es um die Produktion großer Mengen geht, haben H-Rahmen und Doppel-H-Rahmen die Nase vorn. Mit mehreren Einsatzformen können Sie die Stückzahlen pro Zyklus verdoppeln (H-Rahmen) oder vervierfachen (Doppel-H-Rahmen). Sie sind auch für die planmäßige Wartung gerüstet! Da Sie die Einsatzformen so schnell austauschen können, können Sie während der Arbeit Ersatzeinsätze einlegen und die Anlage bis zum späteren Stillstand in Betrieb halten.
Umstellung Schnell
Halten Sie die Maschine an. Lösen Sie nur vier Klemmschrauben, hängen Sie die Heiz- oder Kühlleitungen aus und schieben Sie Ihren alten Einsatz aus dem Weg. Schieben Sie den neuen Einsatz ein, schließen Sie die Leitungen an, klemmen Sie ihn ein und lassen Sie ihn wieder laufen! Die meisten Umrüstungen dauern weniger als fünf Minuten.
Minimale Spülung
Dank des superschnellen Wechsels der MUD-Einsätze müssen Sie nur selten einen Maschinenzylinder aufgrund von Überhitzung spülen. Und das spart Ihnen sowohl Rohmaterial als auch offene Zeit.
Leichtere Wartung und Reparatur
Sie werden feststellen, dass sich die MUD-Einsätze viel schneller aus- und wieder einbauen lassen als herkömmliche Formbasen. Außerdem sind sie viel leichter und kleiner. Das bedeutet, dass die geplante vorbeugende Wartung ein Kinderspiel ist. Und die Stillstandszeit wird erheblich verkürzt, wenn ein Einsatz zur Änderung oder Reparatur herausgenommen werden muss. Selbst wenn ein Einsatz für längere Zeit ausfällt, kann ein Ersatz schnell installiert werden, und Sie können in weniger als fünf Minuten wieder voll produzieren.
Bequeme Lagerung
Da der MUD-Schnellwechselrahmen in der Maschine verbleibt, muss nur die dazugehörige Einsatzform aufbewahrt werden. Und er ist einfach zu handhaben, weil er so leicht und klein ist. Die meisten Modelle lassen sich in einem Regal unterbringen.
Flexibilität in der Produktion
Die MUD-Schnellwechsel-H- und Doppel-H-Rahmen sind dafür ausgelegt, mehrere Einsatzformen gleichzeitig laufen zu lassen. Diese Formen können einzeln ausgewechselt werden. Wenn Sie nur mit einer Einsatzform arbeiten möchten, setzen Sie einfach einen Blindeinsatz in die Kammer. Wenn der Auftrag größer ist, verdoppeln Sie durch das Einsetzen von Duplikaten.
Schafft Freiheit im Design
MUD-Companion-Einsätze sind in T-Muster- oder Standardmuster-Bauweise und wahlweise in massiver oder laminierter Ausführung erhältlich. Damit erhalten Sie alle Konstruktionsoptionen, die Sie jemals benötigen werden. Sie können mit diesen Einsätzen Teile mit Abstreiferplatten, Hülsenauswerfern, Einfach- oder Doppelnockenbetätigung, Hydraulikzylindern, mechanischen Zylindern, Luftzylindern und allen anderen Extras handhaben. Sie können sogar drei oder vier Platten mit ihnen verwenden.
Was sind die Anwendungen von MUD-Formen?
Prototypen und Muster
Das MUD-Schnellwechselsystem ist für diese Art von Anwendung ideal geeignet, da Einrichtung und Inbetriebnahme so schnell erfolgen. Noch wichtiger ist, dass technische Änderungen nur die zugehörige Einsatzform betreffen, nicht einen gesamten Standard-Formaufbau. Dadurch werden Zeit und Kosten für Muster- und Versuchswerkzeuge auf ein Minimum reduziert.
Kleine Produktionsserien
Wenn Sie in kurzer Zeit eine Reihe verschiedener Teile herstellen müssen, sind die MUD-Einsatzformen genau das Richtige für Sie. Abgesehen davon, dass du wie der Teufel von einem Teil zum nächsten kommst, sparst du dir wahrscheinlich Überstunden, weil du viele Dinge in nur wenigen Stunden erledigen kannst. Ein weiterer Vorteil dieser Einsatzformen ist, dass sie so billig sind, dass man sie in doppelter Ausführung haben kann. Und wenn Sie unbedingt bis Freitag liefern müssen, ist das eine gute Versicherung.
Produktion großer Mengen
Einer der Hauptgründe für die Schnelligkeit von Quick-Change ist, dass man mehr als ein Teil gleichzeitig herstellen kann. Sie erhalten nicht nur mehr Teile pro Stunde oder Tag, sondern sparen auch Geld, weil Sie nicht alle Formen doppelt benötigen. Es wird Ihnen gefallen, dass Sie die Formen so schnell wechseln können, ohne dass es Sie Zeit und Geld kostet. Es wird Ihnen auch gefallen, dass Sie mehr Zeit haben, die Formen zu reparieren, weil Sie weniger Zeit brauchen, um sie auseinander zu nehmen und weniger Zeit, um sie wieder zusammenzusetzen. Das MUD-Schnellwechselsystem ist den Anforderungen der Großserienproduktion gewachsen, denn es ist so konzipiert, dass es immer wieder eingesetzt werden kann.
Aluminium-Einsatzformen
Die Wärmeleitfähigkeit von Aluminiumeinsätzen ist etwa viermal höher als die von Stahl, was die Form kühl hält, sodass Sie die Spritzgießmaschine schneller takten können. Das geringe Gewicht der Einsätze macht sie leicht handhabbar, und sie können mit hohen Geschwindigkeiten bearbeitet werden.
Welche Schritte sind beim Wechseln von Kaltkanal-MUD-Spritzgusseinsätzen erforderlich?
Das Auswechseln der Einsätze eines MUD-Spritzgießwerkzeugs (Master Unit Die) für Kaltkanäle erfordert eine Reihe von Schritten, die sicherstellen sollen, dass der Prozess effizient und sicher ist. Im Folgenden werden die Schritte zum Austausch der MUD-Einsätze beschrieben:
Schritt 1: Form öffnen
Schritt 2: Form öffnen, Einsatzklammern lösen
Schritt 3: Die Form wird geöffnet, die Einsätze werden durch neue Einsätze ersetzt
Schritt 6: Form geschlossen
Schritt 5: Form geöffnet, neue Einsätze durch Klammern gesichert
Schritt 4: Form öffnen, die neuen Einsätze werden in den Rahmen abgesenkt
Welche Schritte sind beim Wechseln von Heißkanal-MUD-Spritzgießeinsätzen erforderlich?
Dieses Verfahren ist ein allgemeiner Leitfaden und enthält spezifische Schritte für MUD-Heißkanal-Spritzgießformen.
Schritt 1: Form öffnen
Schritt 2:Schimmelpilzbesatz
Schritt 3: Füllen der Form, Zusammenfügen der Einsätze A und B an der Trennlinie
Schritt 6: Form öffnen, Einsatzklammern lösen
Schritt 5: Form öffnen, B-Seite zieht den Rahmen und A-Einsatz vom Führungsstift
Schritt 4: Form geschlossen, Rahmen von der heißen Hälfte abnehmen
Schritt 7: Die Form wird geöffnet, die Einsätze werden durch neue Einsätze ersetzt
Schritt 8: Form öffnen, die neuen Einsätze werden in den Rahmen abgesenkt
Schritt 9: Form geöffnet, neue Einsätze durch Klammern gesichert
Schritt 12: Form geschlossen, A- und B-Einsatz an der Trennlinie herausnehmen
Schritt 11: Die Form ist geschlossen, der Rahmen ist an der heißen Hälfte befestigt.
Schritt 10: Form geschlossen
