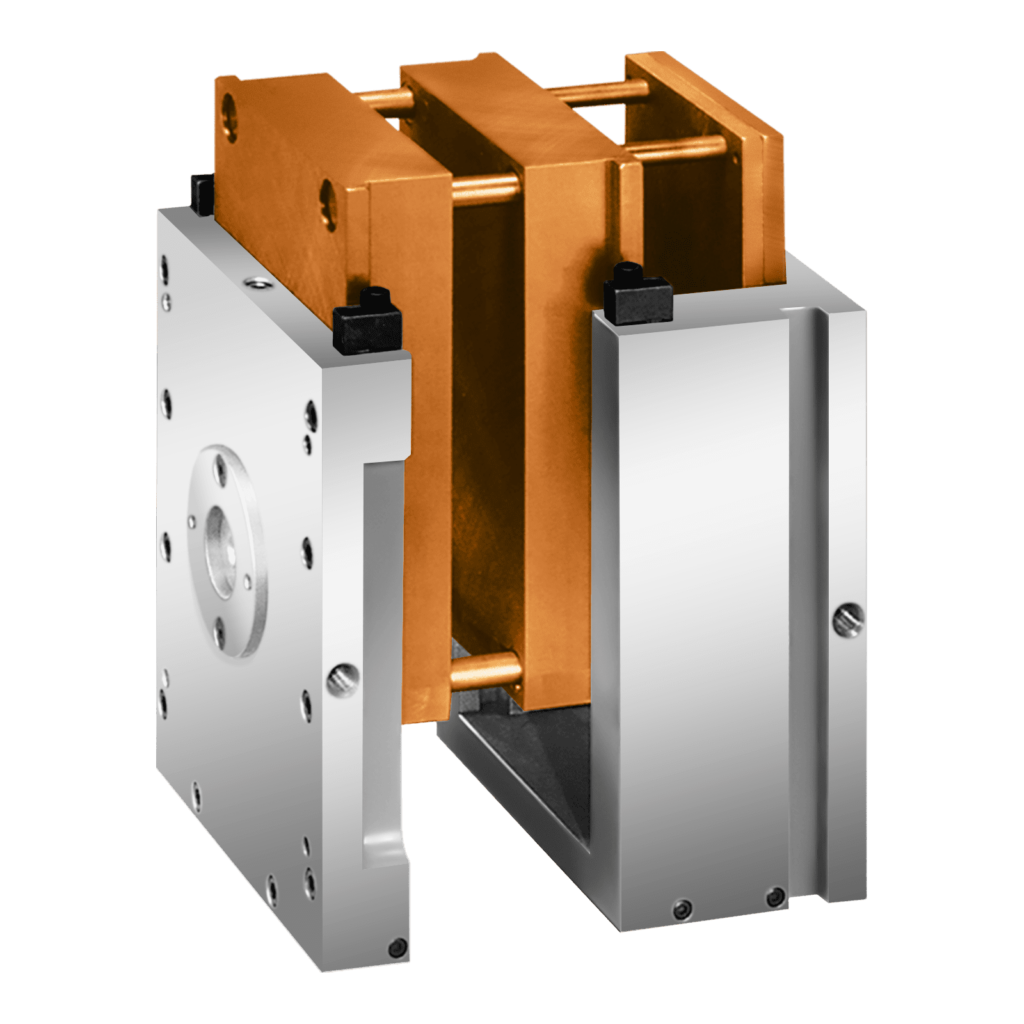

El sistema de cambio rápido de troqueles Master Unit (MUD) incluye un bastidor sencillo diseñado para alojar diversos insertos. Existen cuatro tipos de bastidores, adaptados al tamaño de la pieza y al volumen de producción:

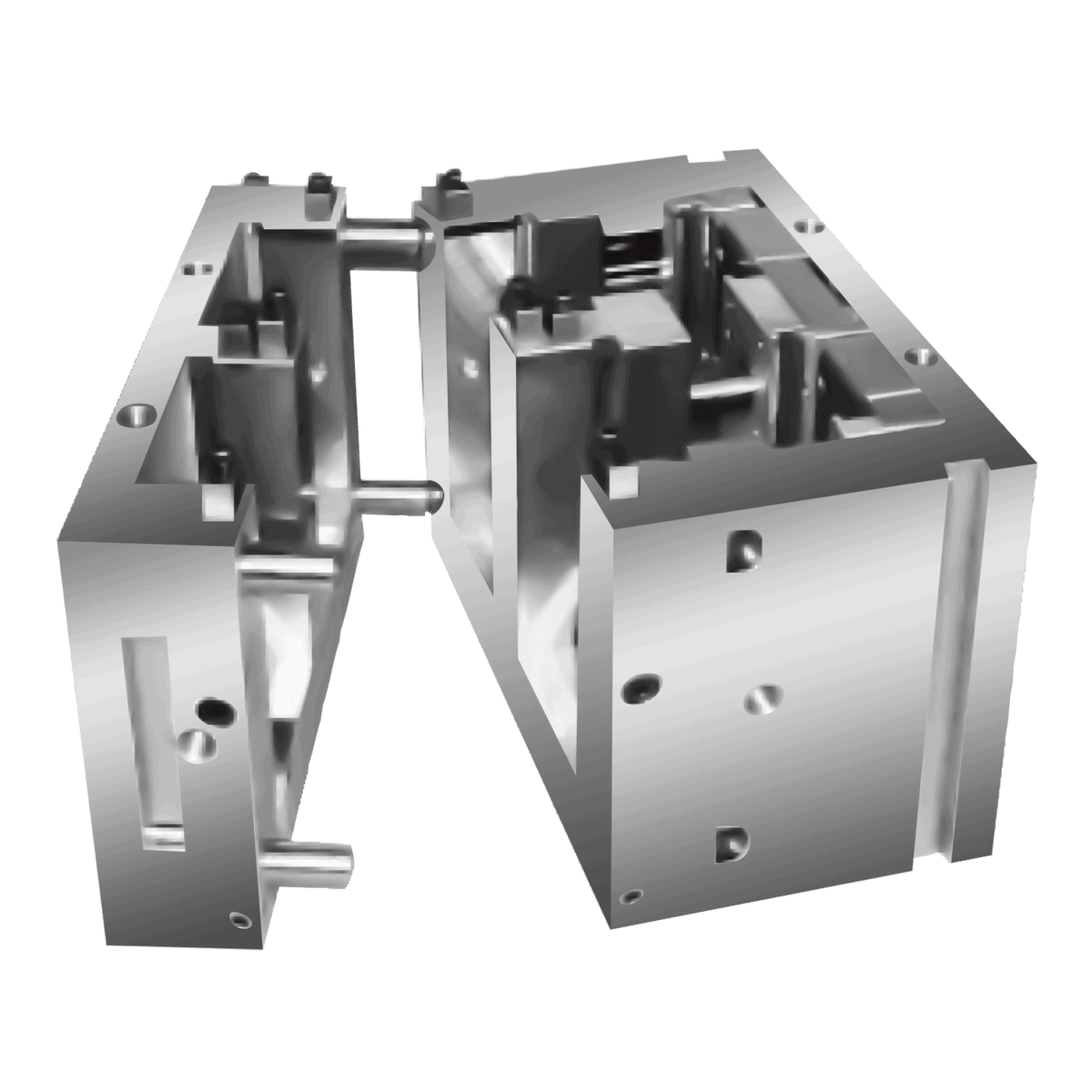

Acomoda un solo inserto estándar.

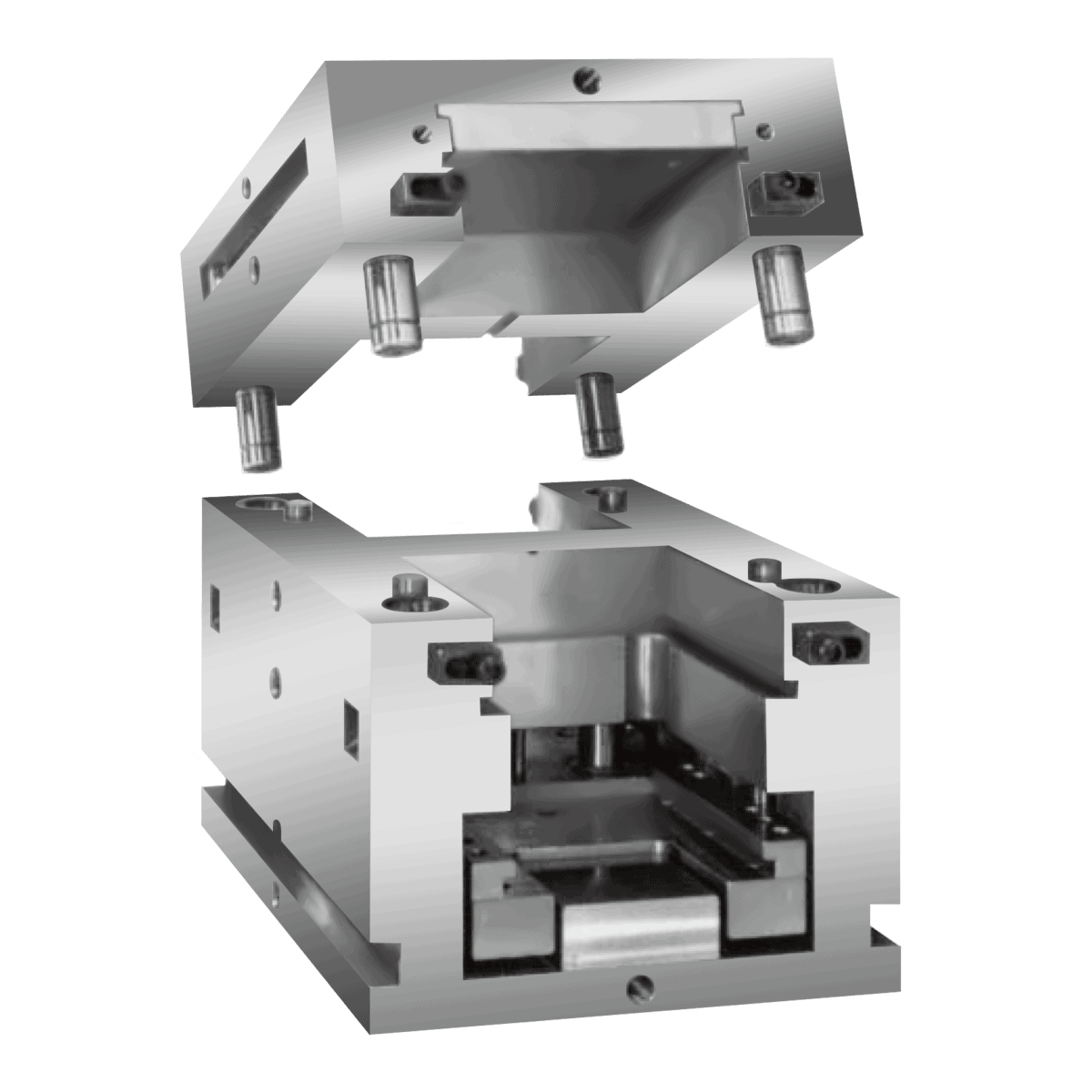

Contiene un inserto doble estándar.

Se adapta a cuatro insertos estándar.

Diseñado para inserciones dobles de lado a lado.

Tipos de insertos de molde MUD disponibles

Los moldes de inserción estándar son rentables y adecuados cuando no es necesaria una anchura adicional. Están disponibles en forma maciza o laminada y pueden incluir diseños de tres y cuatro placas.

Los moldes de inserción en T maximizan la superficie útil del molde y están disponibles en formas laminadas con diseños de tres y cuatro placas. Los tamaños más pequeños pueden fabricarse en estilos macizos o laminados.

Cómo trabajamos

Obtenga sus requisitos detallados para la fabricación de moldes de inyección, incluidos los materiales del molde, la vida útil del molde, el número de cavidades del molde, los requisitos del canal y los requisitos de tratamiento de superficies.

Nuestro equipo de ingeniería comienza a realizar el análisis del flujo del molde y proporciona el informe DFM (Diseño para Fabricación) de acuerdo con sus requisitos detallados y confirma todos los detalles con usted.

Nuestro equipo de ingeniería realiza un diseño en 3D del molde de inyección basado en el informe DFM confirmado, incluyendo todos los detalles del molde y confirmando los dibujos del diseño del molde con usted.

Una vez confirmada la muestra final, iniciamos la aceptación final del molde de inyección. Si se trata de un molde de exportación, tenemos que hacer el embalaje final del molde de inyección. Si el molde está listo para la producción en serie en nuestra fábrica, preparamos los materiales de producción.

Una vez fabricado el molde de inyección, empezamos a ajustar el molde de inyección, montar el molde de inyección y probar el molde de inyección. Repetimos este trabajo hasta que el producto se prueba y cumple sus requisitos, y entonces le enviamos algunas muestras para su confirmación.

Basándose en los dibujos confirmados del molde, exporte los dibujos 2D con las dimensiones clave y los requisitos de tolerancia, y entonces nuestros fabricantes de moldes de inyección de plástico comenzarán la fabricación del molde de inyección y la inspección de tolerancia de cada paso de procesamiento.

Por qué elegir Zetar

Zetar se destaca como una de las principales empresas de moldes de inyección, habiendo logrado constantemente las certificaciones ISO 9001, ISO 13485, ISO 14001 e ISO 45001, lo que demuestra nuestro compromiso con la calidad de primer nivel, la salud, el medio ambiente y las normas de seguridad. Desde nuestros inicios en 2005, nos hemos centrado en la fabricación de moldes de inyección de plástico.

• Soporte excepcional: Trabajará con un personal que no solo tiene experiencia, sino que además está certificado en inglés. Con más de 20 hablantes de inglés y 7 ingenieros de moldes de inyección cualificados en nuestro equipo (incluidos los que dominan el inglés), garantizamos una comunicación fluida y una orientación experta durante todo el proceso

• Capacidad de producción robusta - Nuestras instalaciones internas de fabricación de moldes de inyección están totalmente equipadas con todas las máquinas necesarias para la fabricación de moldes, incluidas máquinas CNC, cortadoras de hilo, taladradoras, electroerosionadoras (EDM), rectificadoras, fresadoras, grabadoras de precisión y cortadoras de hilo lento. Con esta configuración integral

• Garantía de calidad: contamos con orgullo con varias certificaciones, entre ellas ISO 9001, ISO 13485, ISO 14001 e ISO 45001. Nos ceñimos estrictamente a las rigurosas normas establecidas por estas certificaciones para garantizar que cada etapa del proceso de fabricación de moldes de inyección se ejecute de forma impecable, garantizando una

Molde de inyección MUD

Todo lo que necesita saber sobre el molde de inyección MUD

• ¿Qué es el MUD en el moldeo por inyección?
• ¿Qué es el moho MUD?
• ¿Qué es el concepto de cambio rápido de la MUD?
• Bastidores de cambio rápido y moldes de inserto complementarios
• ¿Cuáles son las ventajas de utilizar moldes de inyección MUD?
• ¿Qué aplicaciones tienen los moldes MUD?
• ¿Qué pasos hay que seguir para cambiar los insertos de moldes de inyección MUD de canal frío?
• ¿Qué pasos hay que seguir para cambiar los insertos de moldes de inyección MUD de canal caliente?

¿Qué es el MUD en el moldeo por inyección?

El moldeo por inyección Master Unit Die (MUD) es una solución versátil y eficaz para los procesos de fabricación que requieren cambios rápidos de molde. Es conocido por reducir el tiempo de inactividad y aumentar la productividad en el moldeo por inyección de plástico.

En el moldeo por inyección, «MUD» hace referencia a Master Unit Die (matriz de unidad maestra). Este sistema agiliza y economiza el proceso de moldeo, especialmente para tiradas de producción de pequeñas a medianas. El sistema MUD incluye un bastidor universal que se adapta a una prensa de moldeo por inyección. Dentro de este bastidor, los moldes de inserción intercambiables pueden cambiarse rápidamente.

Este diseño modular permite cambiar fácilmente los insertos de molde sin sustituir todo el molde, lo que reduce el tiempo de inactividad y mejora la flexibilidad de la producción. Los insertos contienen componentes esenciales como placas eyectoras, pasadores de núcleo y cavidades de molde. Este sistema es ideal para producir varias piezas simultáneamente y se valora por su rentabilidad y eficacia en los tiempos de preparación y cambio de moldes.

¿Qué es el moho MUD?

¿Qué es el concepto de cambio rápido de la MUD?

Esta amalgama de menores tiempos de inactividad de la producción, menores gastos de mano de obra y menor desembolso en utillaje puede traducirse en un notable aumento de los márgenes de beneficio.

Bastidores de cambio rápido y moldes de inserto complementarios

El concepto de cambio rápido MUD se presenta en tres series de bastidores y en tamaños para las máquinas neumáticas más pequeñas hasta modelos para máquinas de 500 toneladas.

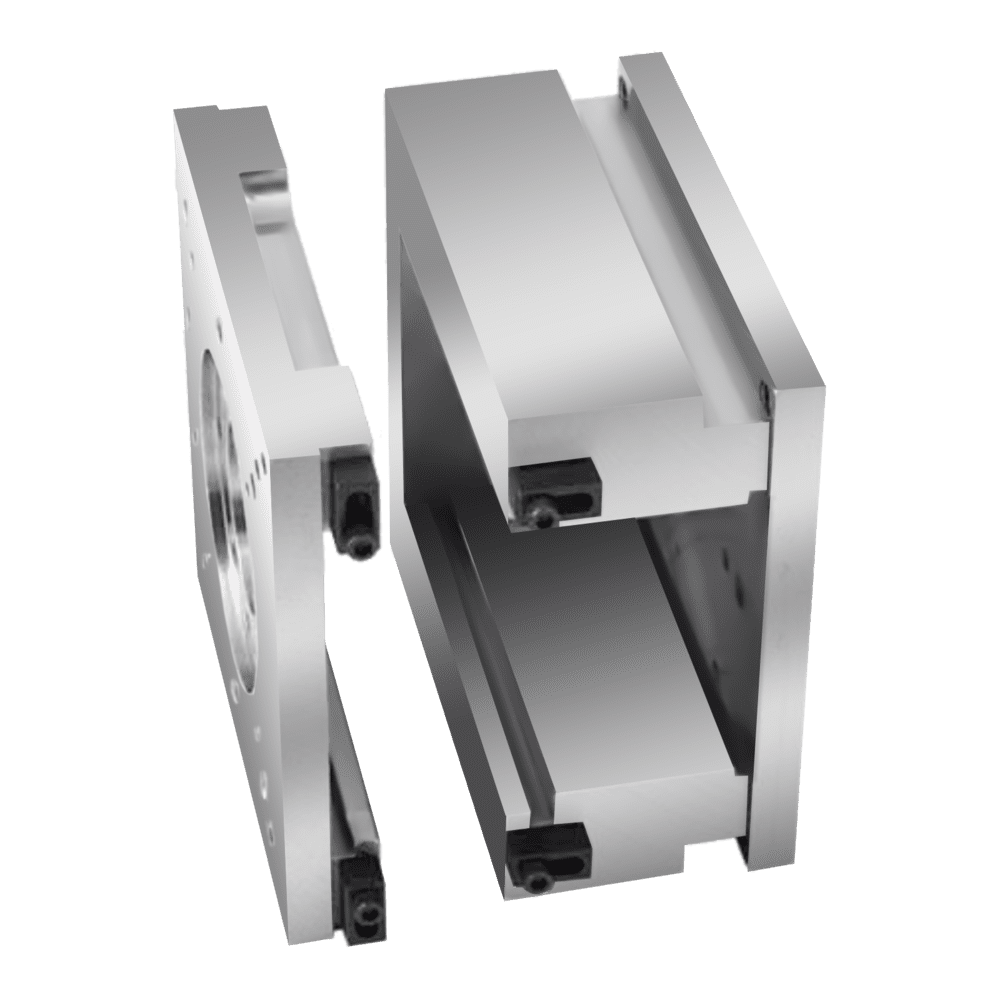

La serie de bastidores MUD U ofrece la mayor flexibilidad de diseño y acepta moldes de inserción complementarios de estilo estándar y T. Los modelos de bastidores H y H doble ofrecen moldeo simultáneo con dos y cuatro moldes de inserción complementarios de estilo estándar. Las ventajas del utillaje de cambio rápido y del moldeo por canal caliente pueden combinarse con la adición de un colector a los modelos de bastidor MUD H y H doble.

Todos los bastidores Quick-Change se fabrican con precisión siguiendo tolerancias exactas y se adaptan fácilmente a las especificaciones de cada máquina. Cada uno de ellos está diseñado para ofrecer mayor resistencia y rigidez, así como la máxima flexibilidad de moldeo.

Los moldes de inserción Master Unit Die para marcos Quick-Change ofrecen a los diseñadores y fabricantes de moldes una flexibilidad de aplicación excepcional. Cada uno de ellos está disponible en una variedad de aceros y es intercambiable dentro de los marcos correspondientes. El molde de inserción incluye las placas de cavidad y núcleo con pasadores guía y casquillos instalados y las placas eyectoras. Dado que este conjunto de insertos es todo lo que se necesita para producir piezas nuevas, los costes de utillaje se reducen considerablemente.

Los moldes de inserción de estilo estándar ofrecen la máxima economía y vienen en construcción sólida o laminada, incluyendo diseños de tres y cuatro placas. Las opciones y características incluyen placa separadora, expulsión de manguitos y otras aplicaciones especiales diseñadas para satisfacer prácticamente todas las necesidades de moldeo por inyección. Consulte las secciones Marco en U, Marco en H y Marco en doble H para obtener más detalles.

Los moldes de inserción tipo T ofrecen la máxima área de molde proyectada y están disponibles en construcción laminada, incluyendo diseños de tres y cuatro placas. Los modelos más pequeños también están disponibles en construcción sólida. Las opciones y características incluyen placas extractoras, expulsión de manguitos y otras aplicaciones especiales. Consulte la sección de marcos en U para obtener más información.

¿Cuáles son las ventajas de utilizar moldes de inyección MUD?

El utillaje de cambio rápido le ofrece ventajas en todas las fases del proceso de fabricación: desde el plazo y el coste del utillaje hasta el control de la producción y el inventario.

Recibirá sus nuevos pedidos de utillaje más rápido porque solo necesita un molde de inserto complementario, no una base de molde estándar completa. Eso significa menos tiempo de mecanizado. Y lo más probable es que el molde de inserto que necesita esté en stock y no tarde más de siete a diez días laborables en enviarse.

¡Usted ahorra mucho! El gasto en herramientas se reduce sustancialmente con el nuevo trabajo, sin gasto recurrente en herramientas, ¡que se reduce tanto como 70% o más! Además, ¡el bastidor de cambio rápido MUD reduce los gastos recurrentes de herramientas con el uso de barras espaciadoras! ¡En los marcos más grandes, esto le permite utilizar moldes de inserción más pequeños y menos costosos!

La configuración es muy sencilla. El bastidor de cambio rápido MUD permanece en la máquina de moldeo. Todo lo que hace es deslizar el inserto, sujetarlo, conectar sus líneas de calefacción o refrigeración y ¡listo para empezar!

Cuando se trata de grandes volúmenes de producción, los marcos en H y los marcos en doble H se llevan la palma. Puede duplicar (bastidor en H) o cuadruplicar (bastidor en H doble) las cantidades que salen con cada ciclo cuando tiene varios moldes de inserción. También está preparado para el mantenimiento programado. Como puede intercambiar los moldes de inserción con tanta rapidez, puede colocar inserciones de reserva mientras trabaja y mantener la línea en funcionamiento hasta que la apague.

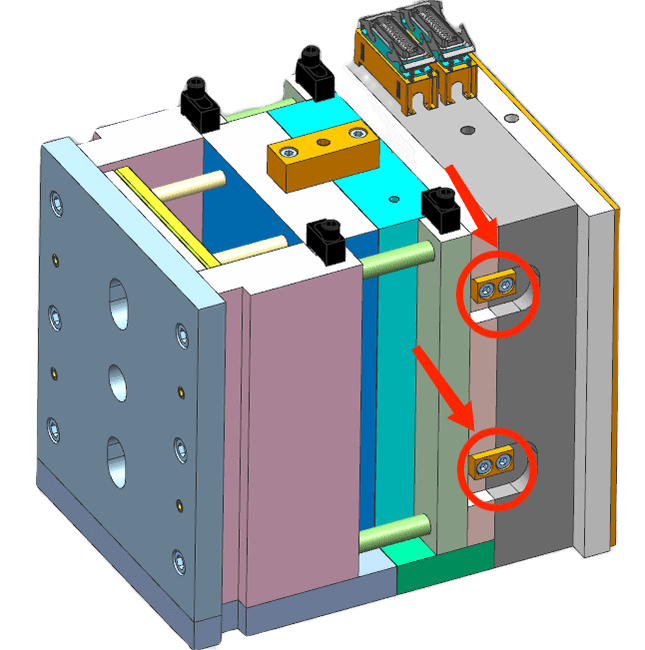

Detenga la máquina. Afloje los cuatro pernos de sujeción, desenganche los conductos de calefacción o refrigeración y retire el inserto viejo. Coloque la nueva, conecte los conductos, sujétela y empiece a trabajar de nuevo. La mayoría de los cambios se realizan en menos de cinco minutos.

El cambio superrápido de las plaquitas MUD significa que rara vez tendrá que purgar un cilindro de la máquina por sobrecalentamiento. Y eso le ahorra tanto materia prima como tiempo abierto.

Descubrirá que es mucho más rápido retirar y volver a instalar los insertos MUD que las bases de molde estándar. Además, son mucho más ligeras y pequeñas. Esto significa que el mantenimiento preventivo programado es un juego de niños. Y el tiempo de inactividad se reduce mucho si un inserto tiene que salir para ser modificado o reparado. Incluso si un inserto va a estar fuera de servicio durante un periodo prolongado, se puede instalar rápidamente un repuesto y volver a la plena producción en menos de cinco minutos.

Como el bastidor de cambio rápido MUD permanece en la máquina, sólo hay que guardar el molde de inserción complementario. Y es fácil de manejar porque es muy ligero y pequeño. La mayoría de los modelos pueden almacenarse en estanterías tipo librería.

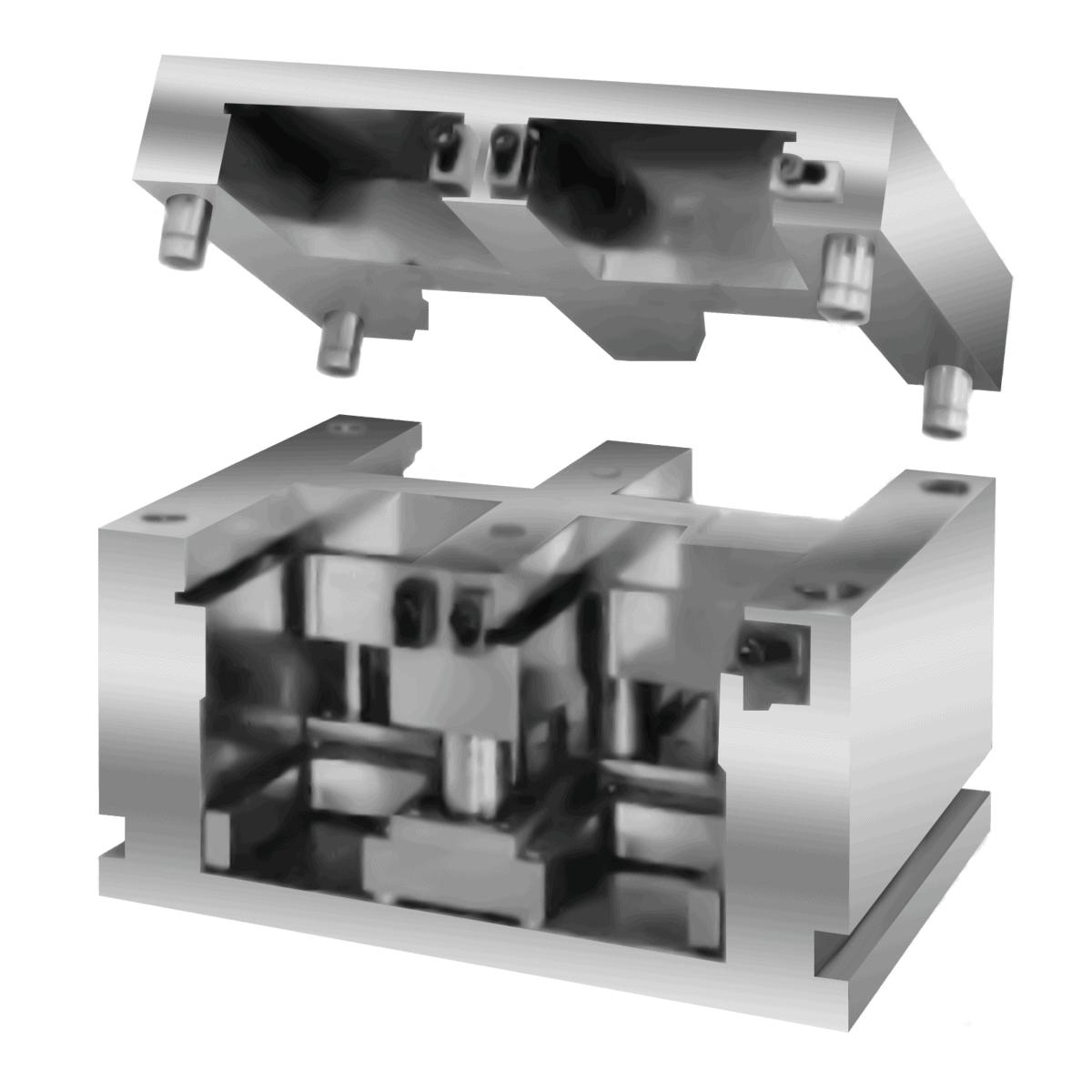

Los bastidores MUD Quick-Change H y Double H están diseñados para ejecutar varios moldes de inserto al mismo tiempo. Estos moldes se pueden cambiar uno a uno. Cuando solo vayas a trabajar con un molde de inserto, basta con colocar un inserto ficticio en la cámara. Cuando el trabajo es mayor, duplica colocando insertos idénticos.

Los insertos complementarios MUD vienen con construcción de patrón en T o de patrón estándar y en diseño sólido o laminado. Eso le proporciona todas las opciones de diseño que pueda necesitar. Puede hacer que estos insertos manejen piezas con placas extractoras, expulsión por manguito, acción de leva simple o doble, cilindros hidráulicos, cilindros mecánicos, cilindros neumáticos y todos los demás accesorios. Incluso puede usar tres o cuatro placas con ellos.

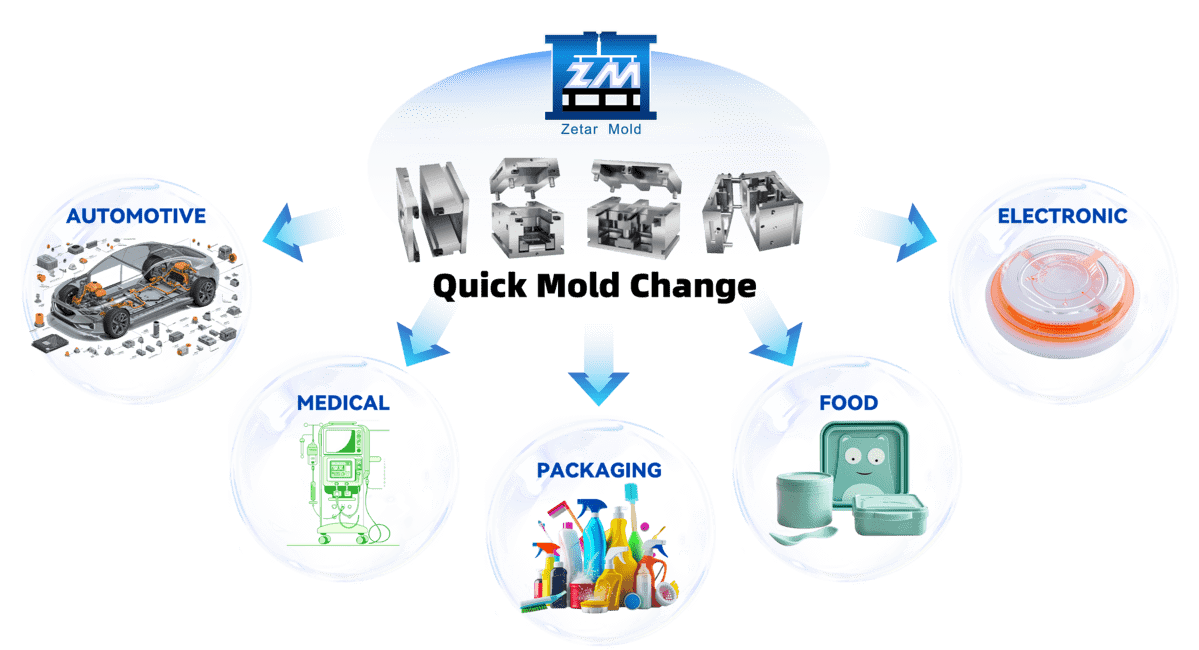

¿Qué aplicaciones tienen los moldes MUD?

¿Qué pasos hay que seguir para cambiar los insertos de moldes de inyección MUD de canal frío?

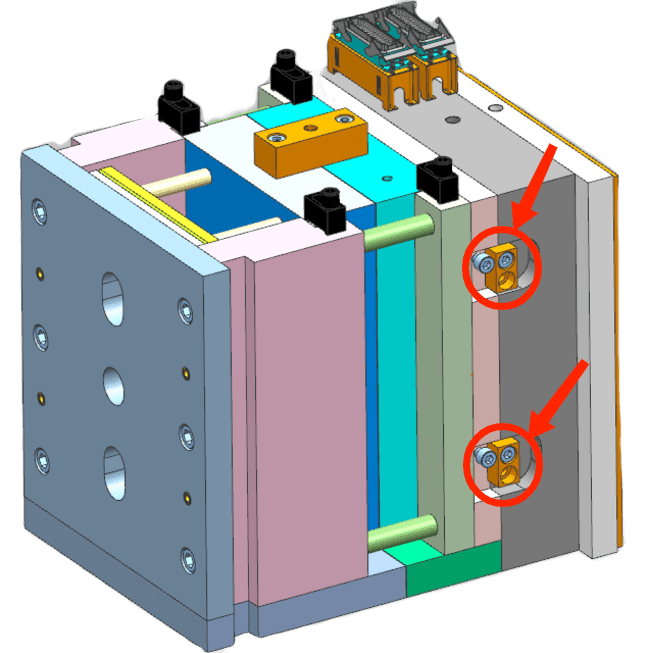

Paso 6: Molde cerrado

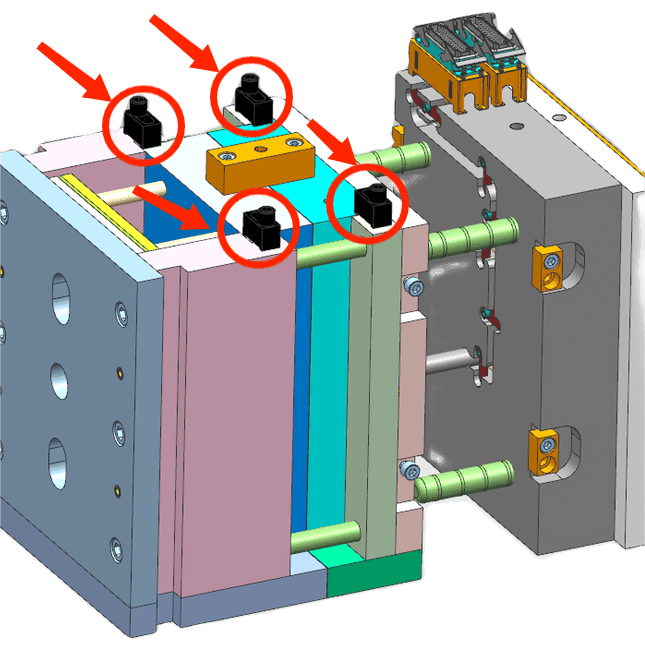

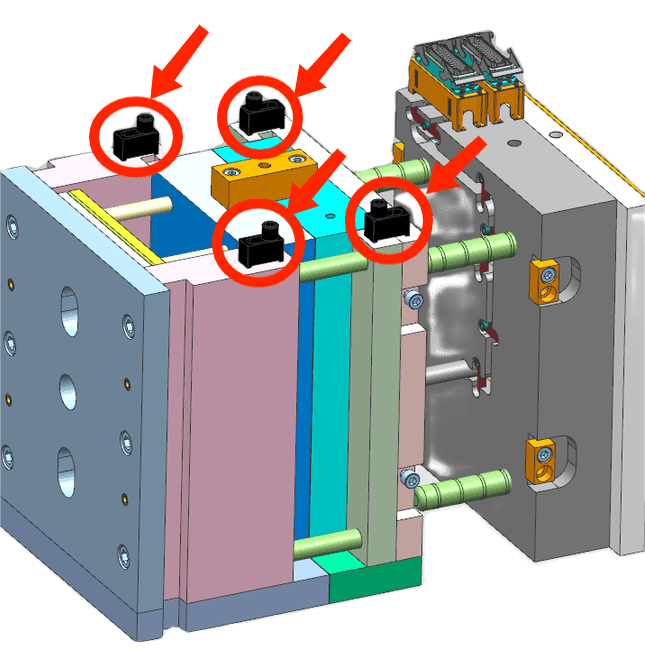

Paso 5: Molde abierto, nuevos insertos asegurados con abrazaderas

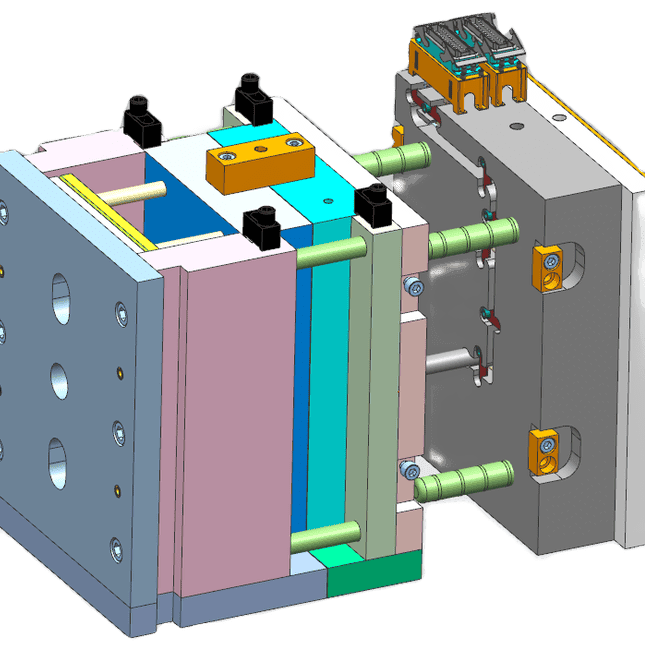

Paso 4: Apertura del molde, los nuevos insertos descienden al bastidor

¿Qué pasos hay que seguir para cambiar los insertos de moldes de inyección MUD de canal caliente?

Un molde MUD, o Master Unit Die, es un molde de inyección adecuado para series de producción pequeñas o medianas. Incluye una matriz unitaria con múltiples cavidades, lo que facilita la producción simultánea de varias piezas. El sistema MUD es modular, con un marco estándar y placas de inserción intercambiables que permiten cambios rápidos en el proceso de producción sin necesidad de un molde de tamaño completo fijado a la prensa.

El concepto Master Unit Die Quick-Change se desarrolló para hacer frente al doble reto de aumentar la productividad y reducir los costes. Los sistemas de cambio rápido MUD se integran cada vez más en los marcos operativos de numerosas empresas que adoptan programas de fabricación ajustada, ya que han demostrado su capacidad para mejorar el tiempo de actividad y reducir los gastos.

La estrategia de utillaje para el moldeo por inyección ofrece a los fabricantes de moldes y plásticos varias ventajas competitivas. Entre ellas figuran la reducción de los gastos en utillaje y la agilización de los cambios de producción. La notable flexibilidad inherente a este enfoque lo hace idóneo para la programación "justo a tiempo".

El sistema Master Unit Die Quick-Change se basa en el concepto de una serie infinita de moldes de inserción complementarios que pueden intercambiarse sin esfuerzo dentro de un único bastidor MUD Quick-Change, que permanece dentro de la máquina de moldeo durante las transiciones de moldes.

La mayoría de los cambios se realizan en menos de cinco minutos y no requieren herramientas especiales, pudiendo ser ejecutados por un solo operario. Basta con aflojar cuatro abrazaderas, desconectar los conductos de calefacción o refrigeración, extraer el molde de inserción del bastidor Quick-Change, insertar el molde de sustitución, volver a conectar los conductos y volver a colocar las abrazaderas en su sitio. El molde recién insertado ya está listo para la producción.

Esta metodología de utillaje reduce el tiempo de inactividad hasta en un 75%. Además, los costes de mano de obra asociados disminuyen aún más, ya que se hace innecesaria la asistencia de una segunda persona durante los cambios de molde.

La inversión inicial en nuevas herramientas se reduce hasta en un 70%. Esto se debe a que sólo hay que sustituir el molde de inserción correspondiente para fabricar una pieza nueva, en lugar de sustituir toda una base de molde estándar. También se reducen los costes de mano de obra, ya que los moldes de inserción son más manejables que las bases de moldes estándar más grandes y pesadas.

El sistema MUD Quick-Change es ideal para este tipo de aplicación porque la configuración y la puesta en marcha son muy rápidas. Aún más importante, los cambios de ingeniería afectan solo al molde de inserto correspondiente, no a toda una base de molde estándar. Esto reduce al mínimo el tiempo y el coste del utillaje de muestra y experimental.

Cuando tienes que hacer un montón de piezas diferentes en poco tiempo, los moldes de inserción MUD son justo lo que necesitas. Además de ir como un demonio de una pieza a la siguiente, probablemente te ahorrarás la necesidad de hacer horas extras, ya que podrás hacer un montón de cosas en unas pocas horas. Otra cosa que te gustará de estos moldes de inserción es que son tan baratos que puedes tener duplicados. Y si tienes que entregar tu pedido antes del viernes, es un buen seguro.

Una de las grandes ventajas de Quick-Change es que permite fabricar más de una pieza a la vez. Además de conseguir más piezas por hora o día, ahorra dinero porque no necesita todos los moldes duplicados. Le gustará poder cambiar de molde tan rápido sin que le cueste tiempo y dinero. También le gustará que tendrá más tiempo para arreglar los moldes porque se tarda menos en desmontarlos y menos en montarlos. El material de cambio rápido de MUD puede soportar las exigencias que se plantean en la producción de gran volumen porque está hecho para seguir funcionando.

La conductividad térmica de los insertos de aluminio es unas cuatro veces mayor que la del acero, lo que mantiene el molde frío para que se pueda ciclar la prensa de moldeo más rápido. La ligereza de los insertos facilita su manipulación y pueden mecanizarse a altas velocidades.

El cambio de insertos en un molde de inyección MUD (Master Unit Die) de canal frío requiere una serie de pasos diseñados para garantizar que el proceso sea eficaz y seguro. Estos son los pasos para cambiar los insertos del MUD:

Paso 1: Molde abierto

Paso 2: Abrir el molde, soltar las pinzas de inserción

Paso 3: Apertura del molde, sustitución de los insertos por insertos nuevos

Los canales calientes también pueden utilizar sistemas de cambio rápido MUD.Este procedimiento es una guía general y pasos específicos para moldes de inyección MUD de canal caliente.

Paso 1: Molde abierto

Paso 2: Colado del molde

Paso 3: Colado del molde, unión de los insertos A y B en la línea de separación

Paso 6: Abrir el molde, soltar las pinzas de inserción

Paso 5: Molde abierto, el lado B saca el marco y el inserto A del pasador guía

Paso 4: Molde cerrado, separar el marco de la mitad caliente

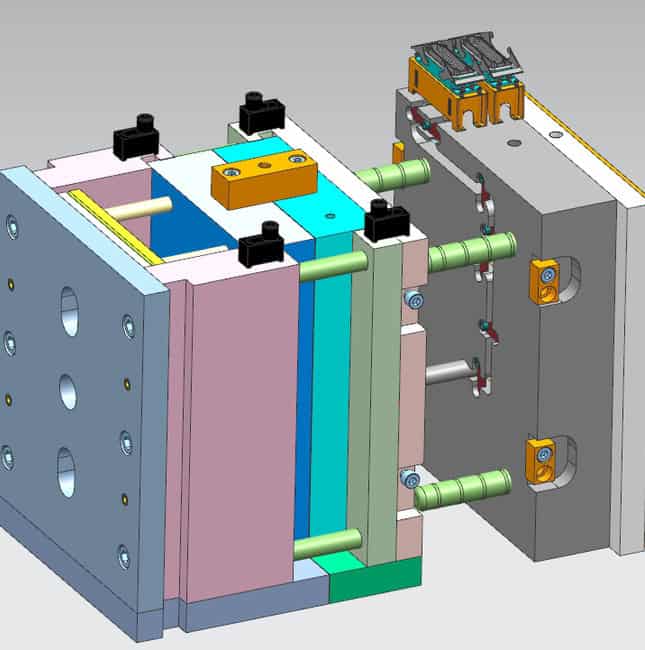

Paso 7: Apertura del molde, sustitución de los insertos por insertos nuevos

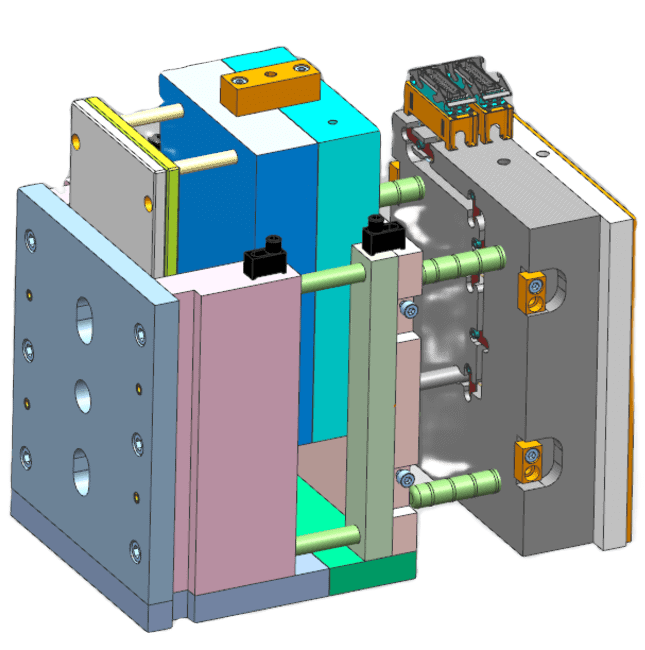

Paso 8: Apertura del molde, los nuevos insertos descienden al bastidor

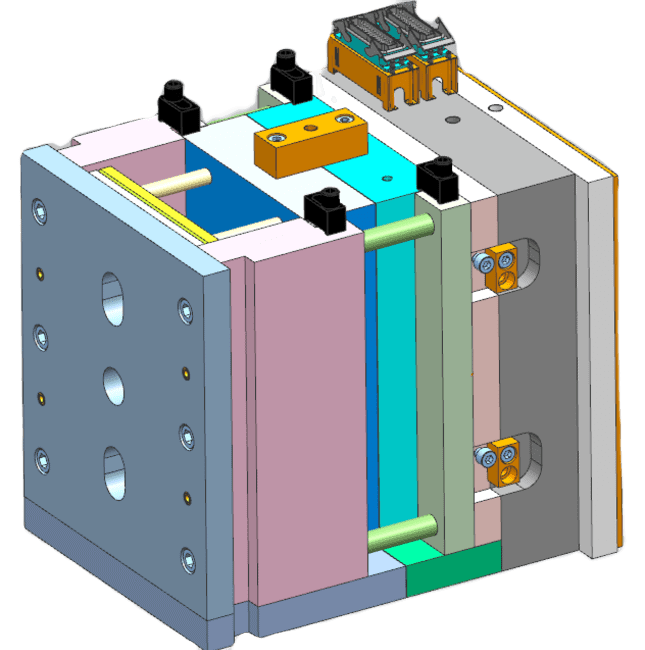

Paso 9: Molde abierto, nuevos insertos asegurados con abrazaderas

Paso 12: Molde cerrado, separar los insertos A y B en la línea de separación

Paso 11: Molde cerrado, el marco se fija a la mitad caliente

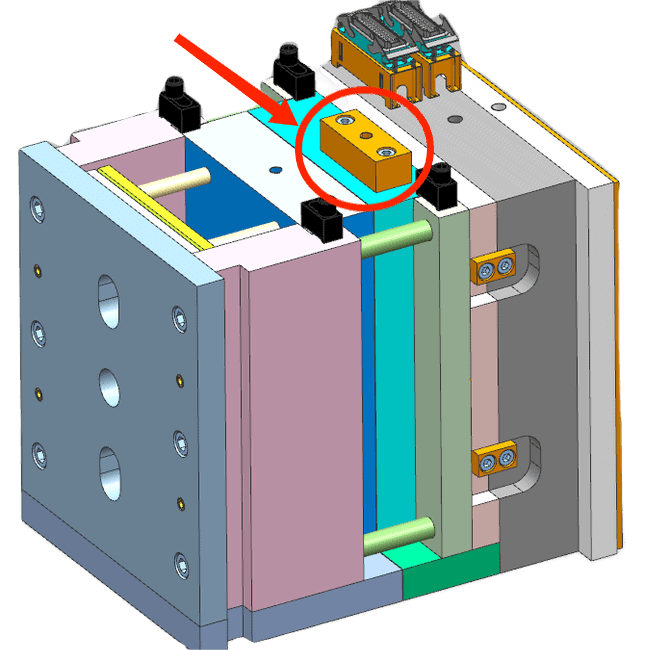

Paso 10: Molde cerrado
