¿Qué es la fusión selectiva por láser (SLM)?
El láser traza la sección transversal de la pieza, calentando las partículas hasta su punto de fusión, fusionándolas completamente con la capa anterior.
La plataforma de construcción desciende exactamente una capa de espesor y el proceso se repite hasta que la pieza está completamente formada.
Debido a que el metal está completamente fundido en lugar de simplemente sinterizado, SLM crea piezas con una densidad superior al 99,9%, lo que las hace mecánicamente comparables (y a menudo superiores) a los componentes fundidos tradicionalmente.
¿Cuáles son las ventajas y limitaciones del proceso SLM?
2. Limitaciones y consideraciones:
SLM versus SLS: ¿Cuál es la diferencia fundamental?
Aunque ambas tecnologías pertenecen a la familia de la «fusión de lecho de polvo», cumplen propósitos muy diferentes en el mundo de la ingeniería.
SLM: Resistencia del material
Produce piezas metálicas isotrópicas (o casi isotrópicas tras el tratamiento térmico) listas para entornos de alta tensión, como álabes de turbina o soportes para automoción.
SLS: Resistencia del material
Produce piezas de plástico porosas. Si bien son resistentes con respecto a los plásticos, no pueden soportar las cargas térmicas o mecánicas de las piezas metálicas de SLM.
Resumen:
Si necesita componentes metálicos funcionales para aplicaciones de alta tensión, SLM (o DMLS) es la tecnología requerida. Si necesita prototipos de nailon para validación de diseño o pruebas funcionales, SLS es la opción estándar.
¿Qué materiales metálicos son compatibles con SLM?
5. Acero para herramientas:
Referencia rápida de propiedades del material:
| Tipo de material | Densidad (g/cm³) | Resistencia a la tracción (MPa) | Grosor de la Capa | Uso principal |
|---|---|---|---|---|
| Ti6Al4V | 4.43 | 1160–1320 | Ligero, biocompatible | Médico, aeroespacial |
| Inconel 718 | 8.19 | 1240–1510 | Resistente al calor, resistente a la corrosión | Turbinas, cohetes |
| AlSi10Mg | 2.68 | 430–480 | Ligero, conductividad térmica. | Automoción, intercambiadores de calor. |
| Acero inoxidable 316L. | 8.0 | 485–620 | Resistente a la corrosión | Médico, apto para alimentos |
| Acero martensítico | 8.0 | 1900+ | Dureza extrema | Moldes de inyección |
¿Por qué SLM requiere polvos metálicos esféricos a escala micrométrica?
Los polvos esféricos proporcionan una superficie uniforme para el haz láser. Esto garantiza que la absorción de energía sea predecible, dando lugar a un "baño de fusión" estable.
Distribución del tamaño de partículas (PSD)
Utilizamos estrictamente polvos con una distribución granulométrica (PSD) de 15-45 micras o 15-63 micras. Este rango específico permite que las partículas más pequeñas rellenen los huecos entre las partículas más grandes, maximizando la densidad de la pieza incluso antes de que se dispare el láser.
Powder Specifications & Standards
Parámetros críticos que definen la calidad y el rendimiento del polvo
¿Pueden las piezas SLM igualar la resistencia de los componentes forjados o fundidos?
Diferencias clave:
| Aspecto | SLM (fusión selectiva por láser) | SLS (Sinterización Láser Selectiva) |
|---|---|---|
| Material primario | Metal (titanio, aluminio, acero, aleaciones de níquel) | Polímeros (Nailon PA12, PA11, TPU) |
| Proceso Térmico | Fusión total (sólido → líquido → sólido) | Sintering (heat & pressure without full liquefaction) |
| Densidad parcial | 99,9% (casi completamente denso) | Poroso (típicamente 70-85%) |
| Propiedades mecánicas | Alta resistencia, adecuado para aplicaciones aeroespaciales/médicas de carga. | Bueno para prototipos, no para aplicaciones de alto estrés. |
| Tratamiento posterior | Tratamiento térmico, mecanizado, acabado de superficies. | Se requiere un posprocesamiento mínimo |
Referencia Rápida de Propiedades de los Materiales:
El polvo metálico se funde completamente en una masa homogénea. Este cambio de fase de sólido a líquido y de nuevo a sólido crea una pieza metálica totalmente densa con propiedades mecánicas superiores.
SLS: Mecanismo Térmico
Se utiliza principalmente para polímeros (como el nailon PA12). Las partículas se sinterizan (se fusionan por calor y presión sin licuarse completamente) entre sí, dando como resultado una estructura porosa.
Nuestros servicios de impresión 3D SLM cubren un amplio espectro de polvos metálicos de calidad industrial. La elección del material dicta la aplicación, el costo y los requisitos de posprocesamiento.
1. Aleaciones de titanio:
2. Superaleaciones:
3. Aleaciones de aluminio:
4. Acero inoxidable:
La calidad de una impresión SLM está directamente ligada a la calidad de la materia prima. No se pueden utilizar limaduras metálicas estándar; el proceso requiere polvos atomizados por gas altamente diseñados.
Tres requisitos críticos
Comprender por qué la geometría del polvo esférico no es negociable para el éxito de SLM
Fluidez y densidad de empaquetadura
El brazo recubridor debe extender una capa de polvo de tan solo 30 micras. Las partículas esféricas fluyen como un líquido, garantizando una capa perfectamente lisa y densa. Las partículas irregulares se aglomerarían, provocando «alimentaciones cortas» donde el láser no tiene material que fundir, lo que genera huecos estructurales.
Consistencia de la absorción del láser
Esta es una de las preguntas más críticas para los ingenieros que hacen la transición desde la fabricación tradicional. La respuesta es: Sí, y a menudo mejor que la fundición.
Comparación con la fundición
Las piezas SLM presentan una microestructura más fina que las piezas fundidas debido a las rápidas velocidades de enfriamiento asociadas al proceso láser. Esto suele dar como resultado un mayor límite elástico y una mayor resistencia máxima a la tracción (UTS) en comparación con sus homólogas fundidas. SLM elimina los defectos de porosidad comunes en la fundición.
Comparación con la forja
Mientras que la forja alinea la estructura de grano del metal para lograr la máxima resistencia, las piezas de SLM son generalmente comparables a los materiales forjados recocidos. Con un tratamiento térmico adecuado, las piezas de SLM pueden alcanzar un rendimiento equivalente o superior.
Por qué las piezas SLM destacan por su resistencia
Microestructura fina
El enfriamiento rápido crea granos más pequeños y uniformes.
Porosidad Cero
La fusión selectiva por láser (SLM), conocida profesionalmente como fusión de lecho de polvo por láser (L-PBF), es una tecnología de fabricación aditiva de metal de primer nivel diseñada para piezas que requieren alta resistencia, geometrías complejas y densidad total. A diferencia de los diversos métodos de impresión de plástico, SLM es estrictamente un proceso de fabricación de metal industrial.
El proceso comienza con un modelo CAD 3D (normalmente en formato STEP o STL) cortado en capas finas, normalmente de entre 20 y 60 micrones de espesor. Dentro de la cámara de construcción, ampliamente reconocida por su ambiente controlado de gas inerte (argón o nitrógeno) para evitar la oxidación, un láser de fibra de alta potencia escanea y funde selectivamente polvo metálico fino.
El mecanismo central
Una cuchilla recubridora extiende una capa fina de micras de polvo metálico esférico sobre la placa de construcción.
Para tomar una decisión informada con respecto a su estrategia de fabricación, es fundamental comprender dónde SLM proporciona valor y dónde enfrenta limitaciones. La tecnología SLM abre posibilidades sin precedentes para geometrías complejas y eficiencia de materiales, al mismo tiempo que presenta consideraciones operativas específicas que deben evaluarse cuidadosamente para sus necesidades de producción.
1. Ventajas de la tecnología SLM:
A diferencia de la fundición, no hay cavidades de contracción ni poros de gas.
Optimización de densidad
La densidad del 99,9% garantiza la máxima utilización del material.
Enfriamiento controlado
Propiedades de material predecibles en toda la pieza
Tratamiento posterior
El tratamiento térmico mejora aún más las propiedades mecánicas.
Addressing Anisotropy & Achieving Isotropic Strength
Es clave tener en cuenta la anisotropía. Las piezas SLM "tal como se imprimen" pueden ser ligeramente más débiles en el eje Z (dirección vertical) debido a su naturaleza capa por capa. Sin embargo, mediante el tratamiento térmico y el alivio de tensiones posteriores al proceso, la estructura del grano se recristaliza, lo que hace que la pieza sea isótropa (igualmente resistente en todas las direcciones).
Nuestras piezas SLM se fabrican y tratan térmicamente para cumplir con los siguientes estándares internacionales:
Servicios de impresión 3D SLM
Obtenga piezas metálicas de alta precisión con nuestros servicios profesionales de impresión 3D SLM.
¿Cómo supera SLM los límites de fabricación del mecanizado tradicional?
El mecanizado CNC tradicional es «sustractivo»: está limitado por el alcance de la herramienta de corte. El SLM es «aditivo», lo que permite estrategias de diseño para la fabricación aditiva (DfAM) que revolucionan el rendimiento de la pieza y la eficiencia de fabricación.

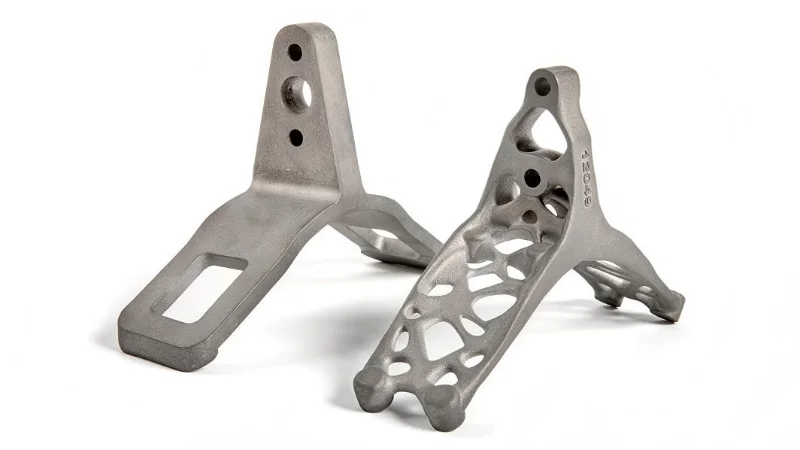

Optimización de topología
Los ingenieros pueden utilizar software de simulación para determinar exactamente dónde se necesita material para soportar una carga. La SLM puede imprimir estas formas orgánicas y biónicas que eliminan el peso sobrante sin sacrificar la resistencia. Esto es crucial para la reducción de peso en la industria aeroespacial.

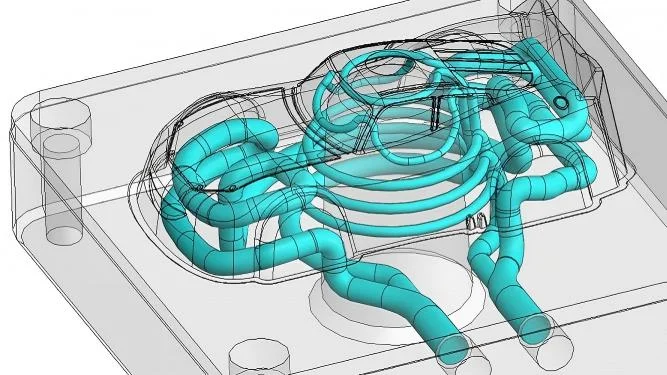

Canales de enfriamiento conformes
En el moldeo por inyección, los canales de refrigeración perforados son líneas rectas. Con SLM, podemos imprimir canales de refrigeración que se curvan y retuercen dentro del molde, siguiendo el contorno exacto de la pieza. Esto se traduce en ciclos más rápidos y piezas moldeadas de mejor calidad.

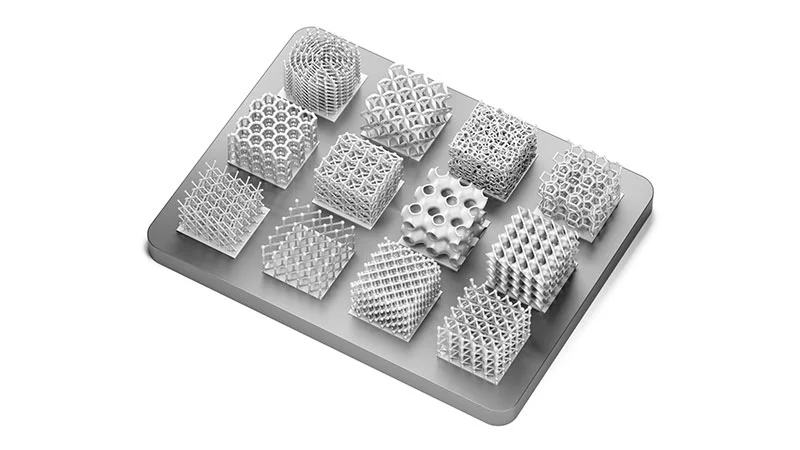

Estructuras de celosía
SLM puede generar panales internos o microestructuras reticulares. Esto crea piezas increíblemente ligeras pero rígidas, o capaces de propiedades específicas de absorción de energía (como las estructuras de choque), lo cual es imposible de mecanizar a partir de bloques sólidos.
¿Por qué son esenciales las estructuras de soporte en el diseño SLM?

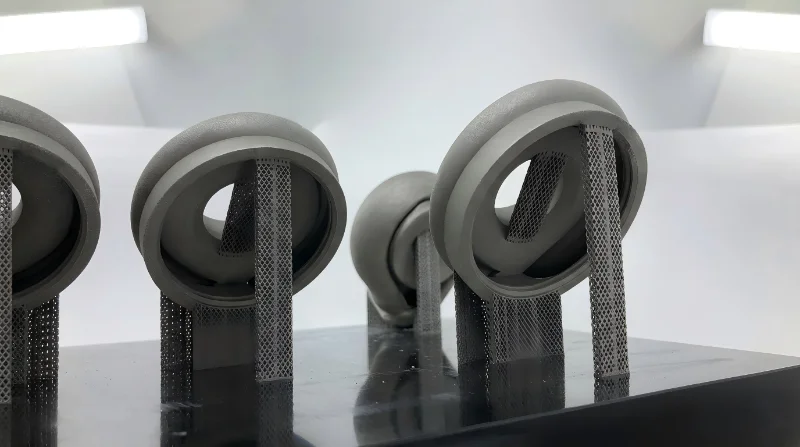

Soporte de voladizos
Cualquier ángulo de superficie inferior a 45 grados normalmente requiere soporte para evitar que el baño fundido se hunda en el polvo suelto de debajo. Utilizar la "regla de los 45 grados" en el diseño puede ayudar a minimizar la necesidad de soportes, ahorrando material y costes de facturación.
La "regla de los 45 grados" para la optimización de costes
Aplicar la regla de los 45 grados en su diseño puede ayudar a minimizar la necesidad de soportes. Al diseñar ángulos autosoportantes, puede ahorrar considerablemente en el uso de material, reducir el tiempo de impresión y disminuir los costes de mano de obra de posprocesado asociados a la retirada de soportes.
¿Cuál es la rugosidad de la superficie de las piezas SLM? ¿Están listos para el uso final?
Granallado
La conclusión:
Las piezas SLM están listas para su uso final en muchas aplicaciones industriales directamente desde la cámara de construcción. Para los requisitos de ingeniería de alta precisión, nuestras capacidades integradas de posprocesamiento garantizan que sus piezas cumplan las especificaciones exactas que exige su proyecto.
Aplicaciones industriales y estudios de casos
SLM permite estructuras reticulares porosas en la superficie de los implantes, promoviendo la osteointegración (crecimiento óseo en el implante).
Automoción
Intercambiadores de calor, pistones con galerías de refrigeración internas para Fórmula 1 y vehículos de altas prestaciones.
Iteración rápida de diseños para mejorar la eficiencia térmica.
Tooling & Molding
Insertos de refrigeración conformados.
Reducir los tiempos de ciclo hasta en un 30% a través de rutas de enfriamiento optimizadas.
Nuestro flujo de trabajo de servicios y asociación estratégica
Preguntas más frecuentes (FAQ)
A diferencia de la sinterización selectiva por láser (SLS), donde el polvo soporta la pieza, la SLM implica metal líquido. Las estructuras de soporte no son sólo para la gravedad; cumplen tres funciones vitales.

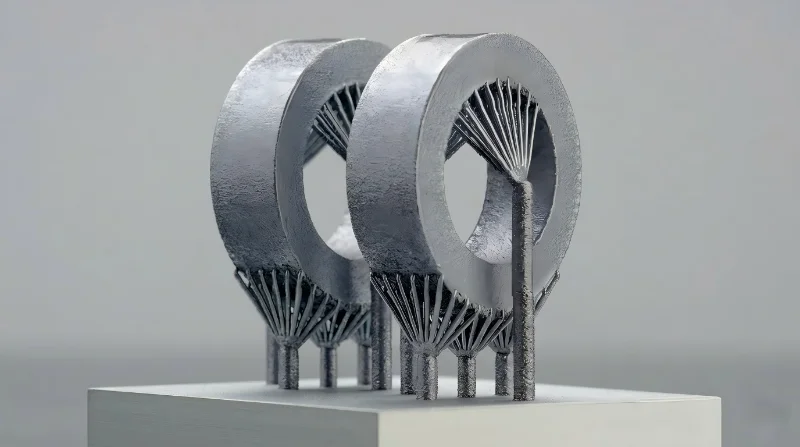

Disipación térmica (anclaje de calor)
El láser genera un calor inmenso. Si una geometría se construye de forma aislada, rodeada únicamente de polvo suelto, que es un aislante, se sobrecalentará y se deformará. Los soportes actúan como conducto para transferir el calor lejos del baño de fusión y hacia la placa de fabricación.

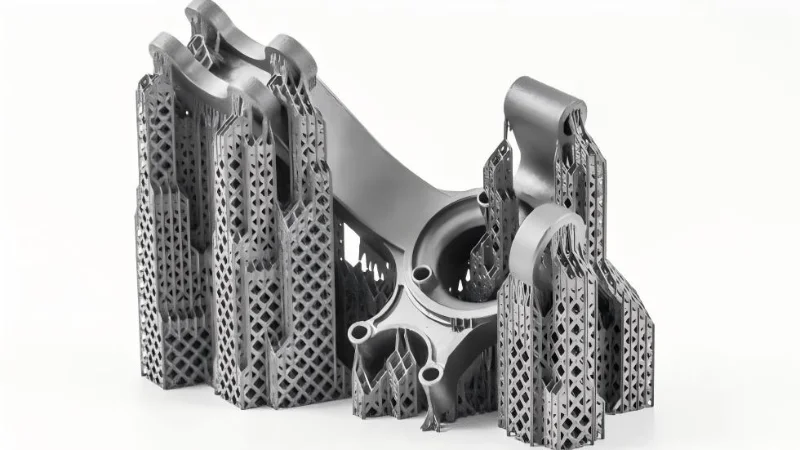

Prevención de la deformación (alivio de tensiones)
A medida que el metal se enfría, se contrae. Las tensiones residuales intentan curvar hacia arriba los bordes de la pieza (efecto telescópico). Unos soportes resistentes anclan la pieza a la placa para mantener la precisión geométrica.
Las piezas SLM en bruto tienen una textura mate distintiva y ligeramente rugosa, similar a una sartén de hierro fundido o a un papel de lija fino. Si bien este acabado es adecuado para muchas aplicaciones industriales, ofrecemos una gama de soluciones de posprocesamiento para satisfacer sus requisitos específicos.
Soluciones de posprocesamiento:
Para muchas aplicaciones internas (como flujo de fluidos o soportes), la superficie impresa es suficiente. Sin embargo, para superficies de contacto, ajustes de rodamientos o piezas estéticas, empleamos:
Postmecanizado CNC
electropulido
SLM ha pasado de la creación de prototipos a la producción a gran escala para industrias críticas.
Aerospace & Aviation
Boquillas de combustible, álabes de turbina, soportes de montaje ligeros.
Intricada estructura metálica impresa en 3D con patrones de celosía y geométricos.
Medical & Dental
Implantes médicos de titanio impresos en 3D (copas acetabulares, cajas espinales) y coronas dentales personalizadas.
No solo imprimimos archivos; Nos asociamos con usted para garantizar la capacidad de fabricación.
Todo lo que necesitas saber antes de realizar tu pedido de SLM.
Técnicamente, SLM (fusión selectiva por láser) y DMLS (sinterización directa por láser de metales) ahora se usan indistintamente para describir el proceso L-PBF. Ambos derriten completamente el polvo metálico. No existe una diferencia de fuerza significativa entre los dos términos; Las propiedades del material dependen de la aleación del metal y del tratamiento térmico utilizado.
Nuestro volumen de construcción estándar admite piezas grandes de hasta 400 × 400 × 400 mm. Para componentes más grandes, recomendamos dividir el diseño para imprimirlos y soldarlos después del proceso, o consultar con nosotros sobre estrategias de fabricación híbrida.
SLM nos permite imprimir canales de enfriamiento que siguen el contorno de la superficie del molde (enfriamiento conformado). Esto proporciona una eliminación uniforme del calor, lo que reduce la deformación en la pieza de plástico final y acelera significativamente el tiempo del ciclo de moldeo por inyección.
Sí. La rápida fusión y enfriamiento crea tensiones residuales internas. Realizamos un tratamiento térmico estándar para aliviar tensiones en todas las piezas metálicas. Para piezas aeroespaciales de alto rendimiento, también podemos realizar prensado isostático en caliente (HIP) para minimizar la porosidad y maximizar la vida útil.
Aceptamos formatos de archivo STL, STEP e IGES. STL es el más común para la impresión 3D, pero recomendamos archivos STEP para una mejor precisión dimensional. Si solo tiene dibujos 2D (PDF/DWG), nuestro equipo de ingeniería puede ayudarlo con el modelado 3D por un costo adicional.
El espesor mínimo de pared recomendado es de 0,4 a 0,8 mm, según el material. Es posible que las paredes sean más delgadas, pero existe el riesgo de que se deformen o fallen la impresión. Recomendamos compartir su diseño con nosotros para una revisión DFM (Diseño para Manufacturabilidad) gratuita antes de realizar el pedido.
Simplemente cargue su archivo 3D (STL o STEP) junto con su preferencia de material, tolerancias requeridas, acabado de superficie y cantidad. Le proporcionaremos un presupuesto detallado dentro de las 24 horas hábiles. Para pedidos complejos o grandes, se recomienda una consulta directa con nuestros ingenieros.
Las piezas SLM impresas tienen un acabado superficial rugoso (Ra 6–15 µm) debido al proceso de fusión de polvo. Ofrecemos opciones de posprocesamiento que incluyen mecanizado CNC, pulido con chorro de arena, pulido y galvanoplastia para lograr superficies más suaves o funcionales según su aplicación.
