Tratamento térmico, usinagem, acabamento de superfície

O que é fusão seletiva a laser (SLM)?

O laser traça a seção transversal da peça, aquecendo as partículas até o ponto de fusão, fundindo-as completamente à camada anterior.

A plataforma de construção desce exatamente uma espessura de camada e o processo se repete até que a peça esteja totalmente formada.

Como o metal é totalmente fundido em vez de meramente sinterizado, o SLM cria peças com uma densidade superior a 99,9%, tornando-as mecanicamente comparáveis ​​– e muitas vezes superiores – aos componentes fundidos tradicionalmente.

Quais são as vantagens e limitações do processo SLM?

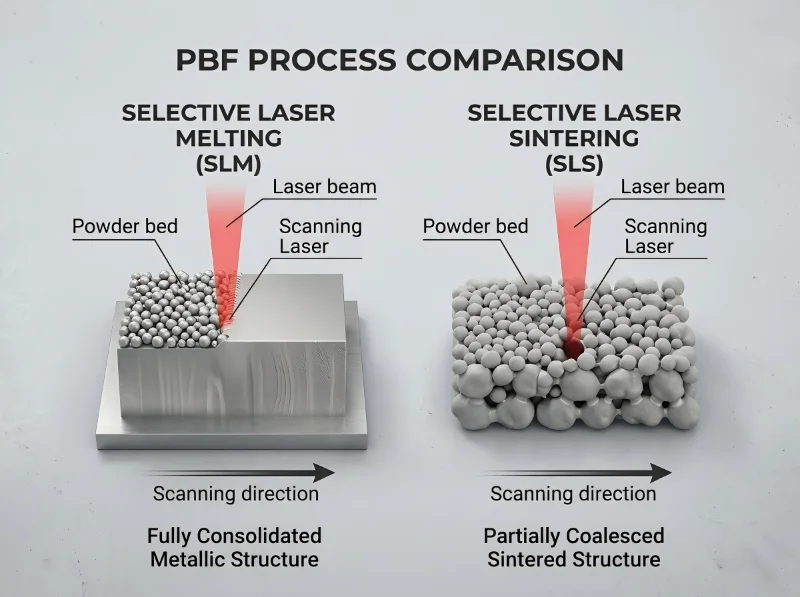

SLM vs. SLS: Qual é a diferença fundamental?

Embora ambas as tecnologias pertençam à família de processos «Powder Bed Fusion», destinam-se a aplicações muito diferentes no domínio da engenharia.

SLM: Resistência do Material

Produz peças metálicas isotrópicas (ou quase isotrópicas após tratamento térmico) prontas para ambientes de alta tensão, como pás de turbina ou suportes automóveis.

SLS: Resistência do Material

Produz peças plásticas porosas. Embora sejam fortes em relação aos plásticos, eles não suportam as cargas térmicas ou mecânicas das peças metálicas SLM.

Resumo:

Se precisar de componentes metálicos funcionais para aplicações de elevada tensão, o SLM (ou DMLS) é a tecnologia necessária. Se precisar de protótipos em nylon para validação de design ou testes funcionais, o SLS é a escolha padrão.

Quais materiais metálicos são compatíveis com SLM?

Por que o SLM exige pós metálicos esféricos em escala micrométrica?

Os pós esféricos fornecem uma área de superfície consistente para o feixe de laser. Isso garante que a absorção de energia seja previsível, resultando em uma "poça de fusão" estável.

Distribuição de Tamanho de Partícula (PSD)

Utilizamos exclusivamente pós com uma PSD de 15–45 mícrons ou 15–63 mícrons. Este intervalo específico permite que as partículas mais pequenas preencham os vazios entre as partículas maiores, maximizando a densidade da peça mesmo antes de o laser disparar.

Parâmetros críticos que definem a qualidade e o desempenho do pó

As peças SLM podem corresponder à resistência dos componentes forjados ou fundidos?

SLM: Mecanismo Térmico

O pó metálico é totalmente fundido numa massa homogénea. Esta mudança de fase de sólido para líquido e de novo para sólido cria uma peça metálica totalmente densa, com propriedades mecânicas superiores.

SLS: Mecanismo Térmico

Utilizado principalmente para polímeros (como o Nylon PA12). As partículas são sinterizadas (fundidas por calor e pressão sem se liquefazerem completamente) em conjunto, resultando numa estrutura porosa.

Nossos serviços de impressão 3D SLM cobrem uma ampla gama de pós metálicos de nível industrial. A escolha do material determina os requisitos de aplicação, custo e pós-processamento.

A qualidade de uma impressão SLM está diretamente ligada à qualidade da matéria-prima. Não é possível utilizar limalhas metálicas comuns; o processo exige pós atomizados a gás (Gas Atomized) de elevada engenharia.

Entendendo por que a geometria esférica do pó não é negociável para o sucesso do SLM

Fluidez e densidade de embalagem

O braço repintador deve espalhar uma camada de pó tão fina quanto 30 mícrons. Partículas esféricas fluem como um líquido, garantindo uma camada perfeitamente lisa e densa. Partículas irregulares se aglomerariam, causando “avanços curtos” onde o laser não tem material para derreter, levando a vazios estruturais.

Consistência de absorção de laser

Esta é uma das perguntas mais críticas para os engenheiros que fazem a transição a partir do fabrico tradicional. A resposta é: sim, e muitas vezes melhor do que a fundição.

As peças SLM apresentam uma microestrutura mais fina do que as peças fundidas, devido às elevadas taxas de arrefecimento associadas ao processo de laser. Isto resulta frequentemente numa maior tensão de cedência e resistência última à tração (UTS) em comparação com as suas homólogas fundidas. O SLM elimina os defeitos de porosidade comuns na fundição.

Embora o forjamento alinhe a estrutura granular do metal para uma resistência máxima, as peças SLM são geralmente comparáveis aos materiais forjados recozidos. Com um tratamento térmico adequado, as peças SLM podem atingir um desempenho equivalente ou superior.

Microestrutura Fina

O resfriamento rápido cria grãos menores e mais uniformes

Porosidade Zero

A fusão seletiva por laser (SLM), profissionalmente conhecida como fusão em leito de pó por laser (L-PBF), é uma tecnologia de fabrico aditivo de metal de primeira linha concebida para peças que exigem elevada resistência, geometrias complexas e densidade total. Ao contrário dos diversos métodos de impressão de plástico, a SLM é estritamente um processo industrial de fabrico de metal.

O processo começa com um modelo CAD 3D (normalmente em formato STEP ou STL) cortado em camadas finas, geralmente entre 20 e 60 mícrons de espessura. Dentro da câmara de construção, amplamente reconhecida por seu ambiente de gás inerte controlado (Argônio ou Nitrogênio) para evitar a oxidação, um laser de fibra de alta potência escaneia e derrete seletivamente o pó metálico fino.

Uma lâmina repintadora espalha uma camada fina de mícrons de pó metálico esférico pela placa de impressão.

Para tomar uma decisão informada relativamente à sua estratégia de produção, é crucial compreender onde o SLM proporciona valor e onde enfrenta restrições. A tecnologia SLM abre possibilidades sem precedentes para geometrias complexas e eficiência de materiais, ao mesmo tempo que apresenta considerações operacionais específicas que devem ser cuidadosamente avaliadas para as suas necessidades de produção.

Ao contrário da fundição, não há cavidades de contração ou poros de gás

Otimização de Densidade

A densidade de 99,9% garante a máxima utilização do material

Resfriamento Controlado

Propriedades previsíveis do material em toda a peça

Pós-processamento

O tratamento térmico melhora ainda mais as propriedades mecânicas

Um ponto essencial a observar é a anisotropia. As peças SLM "tal como impressas" (as-printed) podem ser ligeiramente mais fracas no eixo Z (direção vertical) devido à sua natureza camada a camada. No entanto, através de tratamento térmico e alívio de tensões pós-processamento, a estrutura granular recristaliza, tornando a peça isotrópica (igualmente resistente em todas as direções).

Nossas peças SLM são fabricadas e tratadas termicamente para atender aos seguintes padrões internacionais:

Serviços de impressão 3D SLM

Como o SLM supera os limites de fabricação da usinagem tradicional?

A maquinação CNC tradicional é “subtrativa” — está limitado por onde a ferramenta de corte consegue chegar. A SLM é “aditiva”, permitindo estratégias de Conceção para Fabrico Aditivo (DfAM) que revolucionam o desempenho das peças e a eficiência do fabrico.

Os engenheiros podem utilizar software de simulação para determinar exatamente onde é necessário material para suportar uma carga. A SLM consegue imprimir estas formas orgânicas e biónicas que eliminam o excesso de peso sem sacrificar a resistência. Isto é crucial para a redução de peso no setor aeroespacial.

Na moldagem por injeção, os canais de arrefecimento perfurados são linhas retas. Com o SLM, podemos imprimir canais de arrefecimento que curvam e se entrelaçam no interior do molde, seguindo o contorno exato da peça. Isto resulta em tempos de ciclo mais rápidos e em peças moldadas de melhor qualidade.

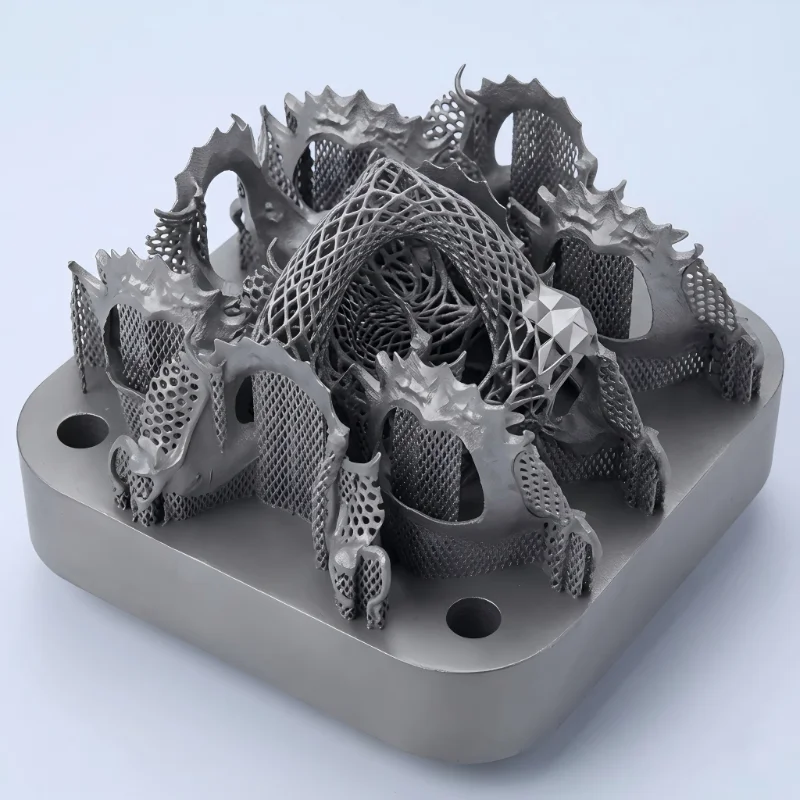

O SLM pode gerar favos de mel internos ou microestruturas em treliça. Isto cria peças que são incrivelmente leves e, ao mesmo tempo, rígidas, ou capazes de propriedades específicas de absorção de energia (como estruturas de colisão), o que é impossível maquinar a partir de blocos sólidos.

Por que as estruturas de suporte são essenciais no design de SLM?

Qualquer ângulo de superfície inferior a 45 graus requer normalmente suporte para evitar que a poça de fusão afunde no pó solto por baixo. Usar a "regra dos 45 graus" na conceção ajuda a minimizar a necessidade de suportes, poupando material e custos de faturação.

A "regra dos 45 graus" para otimização de custos

Utilizar a regra dos 45 graus no seu projeto pode ajudar a minimizar a necessidade de suportes. Ao conceber ângulos autoportantes, pode poupar significativamente no consumo de material, reduzir o tempo de impressão e diminuir os custos de mão de obra de pós-processamento associados à remoção de suportes.

Qual é a rugosidade superficial das peças SLM? Eles estão prontos para uso final?

Peening de tiro

Conclusão:

As peças SLM estão prontas para utilização final em muitas aplicações industriais diretamente a partir da câmara de construção. Para requisitos de engenharia de alta precisão, as nossas capacidades integradas de pós-processamento garantem que as suas peças cumprem as especificações exatas que o seu projeto exige.

Aplicações da indústria e estudos de caso

SLM permite estruturas porosas na superfície dos implantes, promovendo a osseointegração (crescimento ósseo no implante).

Trocadores de calor, pistões com galerias de resfriamento internas para veículos de Fórmula 1 e de alto desempenho.

Iteração rápida de projetos para melhorar a eficiência térmica.

Inserções de resfriamento conformes.

Reduzindo os tempos de ciclo em até 30% através de caminhos de resfriamento otimizados.

Nosso fluxo de trabalho de serviços e parceria estratégica

Perguntas frequentes (FAQ)

Ao contrário da Sinterização Seletiva a Laser (SLS), onde o pó suporta a peça, o SLM envolve metal líquido. As estruturas de suporte não servem apenas para a gravidade; eles cumprem três funções vitais.

O laser gera um calor imenso. Se um elemento for construído isoladamente, rodeado apenas por pó solto, que é um isolante, sobreaquecerá e empenará. Os suportes atuam como um canal para transferir o calor para longe da poça de fusão e para a placa de construção.

À medida que o metal arrefece, contrai-se. As tensões residuais tentam enrolar as arestas da peça para cima (telescopagem). Suportes fortes ancoram a peça à placa para manter a exatidão geométrica.

As peças SLM brutas têm uma textura fosca distinta e ligeiramente áspera, semelhante a uma frigideira de ferro fundido ou uma lixa fina. Embora este acabamento seja adequado para muitas aplicações industriais, oferecemos uma gama de soluções de pós-processamento para atender às suas necessidades específicas.

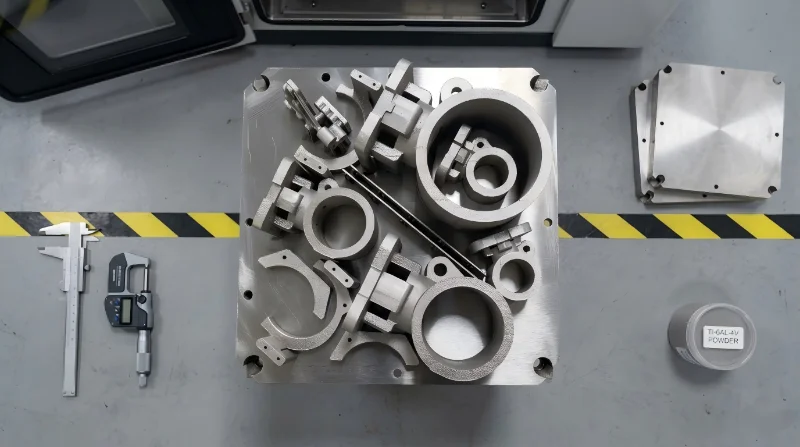

Vista superior de componentes de molde metálico numa área de trabalho com ferramentas de medição e pó.

Pós-usinagem CNC

Eletropolimento

A SLM foi além da prototipagem para a produção em grande escala para indústrias críticas.

Bicos de combustível, pás de turbina, suportes de montagem leves.

A consolidação de montagens (impressão de 20 peças como 1 unidade) reduz o tempo de montagem e os pontos de falha.

Implantes médicos de titânio impressos em 3D (copos acetabulares, gaiolas espinhais) e coroas dentárias personalizadas.

Não imprimimos apenas arquivos; fazemos parceria com você para garantir a capacidade de fabricação.

Tudo o que você precisa saber antes de fazer seu pedido SLM.

Tecnicamente, SLM (Selective Laser Melting) e DMLS (Direct Metal Laser Sintering) são agora usados ​​indistintamente para descrever o processo L-PBF. Ambos derretem totalmente o pó metálico. Não há diferença significativa de força entre os dois termos; as propriedades do material dependem da liga metálica e do tratamento térmico utilizado.

Nosso volume de construção padrão acomoda peças grandes de até 400 × 400 × 400 mm. Para componentes maiores, recomendamos dividir o design para impressão e soldá-los no pós-processamento, ou consultar-nos sobre estratégias de fabricação híbrida.

O SLM nos permite imprimir canais de resfriamento que seguem o contorno da superfície do molde (resfriamento conformal). Isto proporciona uma remoção uniforme do calor, reduzindo o empenamento na peça plástica final e acelerando significativamente o tempo do ciclo de moldagem por injeção.

Sim. A rápida fusão e resfriamento criam tensões residuais internas. Realizamos um tratamento térmico padrão de alívio de tensões em todas as peças metálicas. Para peças aeroespaciais de alto desempenho, também podemos realizar prensagem isostática a quente (HIP) para minimizar a porosidade e maximizar a vida útil em fadiga.

Aceitamos os formatos de arquivo STL, STEP e IGES. STL é o mais comum para impressão 3D, mas recomendamos arquivos STEP para melhor precisão dimensional. Se você tiver apenas desenhos 2D (PDF/DWG), nossa equipe de engenharia poderá auxiliar na modelagem 3D por um custo adicional.

A espessura mínima recomendada da parede é de 0,4–0,8 mm dependendo do material. Paredes mais finas podem ser possíveis, mas há risco de deformação ou falha na impressão. Recomendamos compartilhar seu projeto conosco para uma revisão gratuita do DFM (Design for Manufacturability) antes de fazer o pedido.

Basta fazer upload do seu arquivo 3D (STL ou STEP) junto com sua preferência de material, tolerâncias necessárias, acabamento superficial e quantidade. Forneceremos um orçamento detalhado dentro de 24 horas úteis. Para encomendas complexas ou grandes, recomenda-se uma consulta direta com os nossos engenheiros.

As peças SLM impressas têm um acabamento superficial áspero (Ra 6–15 µm) devido ao processo de fusão do pó. Oferecemos opções de pós-processamento, incluindo usinagem CNC, jato de areia, polimento e galvanoplastia para obter superfícies mais lisas ou funcionais, dependendo da sua aplicação.
