الدليل الكامل للطباعة المجسمة ثلاثية الأبعاد (SLA) للطباعة المجسمة (SLA)
- ما هي طباعة SLA ثلاثية الأبعاد وما أهميتها؟
- كيف تعمل طباعة SLA ثلاثية الأبعاد خطوة بخطوة؟
- ما هي المواد المستخدمة في طباعة SLA؟
- ما هي المزايا الرئيسية لطباعة SLA ثلاثية الأبعاد؟
- ما هي القيود أو التحديات التي تواجه طباعة SLA؟
- كيف يمكن مقارنة SLA بتقنيات الطباعة ثلاثية الأبعاد الأخرى؟
- ما هي إرشادات التصميم التي يجب اتباعها لطباعة SLA؟
- ما هي التطبيقات الشائعة لطباعة SLA ثلاثية الأبعاد؟
- ما هو سير عمل ما بعد معالجة اتفاقية مستوى الخدمة SLA؟
- ما هي تكلفة طباعة SLA وكم تستغرق من الوقت؟
- لماذا يجب أن تختارنا لخدمات الطباعة ثلاثية الأبعاد SLA؟
- الأسئلة الأكثر شيوعًا حول طباعة SLA ثلاثية الأبعاد
ما هي طباعة SLA ثلاثية الأبعاد وما أهميتها؟
كيف تعمل طباعة SLA ثلاثية الأبعاد خطوة بخطوة؟
ما هي المواد المستخدمة في طباعة SLA؟
- الخصائص: طُوّرت هذه الراتنجات للتطبيقات الطبية وطب الأسنان، وهي معتمدة للتوافق الحيوي (مثل ISO 10993) لملامسة الجلد أو الأغشية المخاطية. وهي مقاومة لطرق التعقيم مثل التعقيم بالبخار.
- التطبيقات: الأدلة الجراحية المخصصة والمعينات السمعية والنماذج السنية والجبائر وغيرها من الأجهزة الطبية الخاصة بكل مريض. يلزم الالتزام الصارم ببروتوكولات التصنيع والمعالجة اللاحقة.
⑦ راتنجات مملوءة بالسيراميك:
- الخصائص: هذه مواد مركبة يُملأ فيها راتنج البوليمر بجسيمات سيراميكية. ينتج عن ذلك أجزاء صلبة بشكل استثنائي، ومستقرة حرارياً، وذات تشطيب أملس غير لامع. لكنها أكثر هشاشة من الراتنجات الهندسية الأخرى.
- التطبيقات: الأجزاء التي تتطلب صلابة قصوى واستقراراً حرارياً حيث لا تشكّل الهشاشة مصدر قلق، مثل نماذج أنفاق الرياح والتجهيزات المتخصصة.
ما هي المزايا الرئيسية لطباعة SLA ثلاثية الأبعاد؟
تعود شعبية SLA الدائمة إلى مجموعة فريدة من المزايا التي تجعلها الخيار الأمثل لمجموعة واسعة من التطبيقات.
ما هي القيود أو التحديات التي تواجه طباعة SLA؟
كيف يمكن مقارنة SLA بتقنيات الطباعة ثلاثية الأبعاد الأخرى؟
يعتمد اختيار تقنية الطباعة ثلاثية الأبعاد المناسبة كلياً على متطلبات التطبيق من حيث التكلفة والسرعة وخصائص المواد والدقة.
لماذا تُعد اتفاقية مستوى الخدمة حجر الزاوية في التصنيع الحديث؟
تُعد تقنية جيش تحرير السودان مهمة لأنها تضع معيار الصناعة للنماذج الأولية والأجزاء عالية الدقة. إن قدرتها على إنتاج ميزات صغيرة تصل إلى بضع عشرات من الميكرونات مع تشطيبات سطحية ناعمة بشكل لا يصدق تشبه الحقن المصبوب تقريبًا تجعلها لا غنى عنها للتطبيقات التي تكون فيها الجماليات والتفاصيل الدقيقة ذات أهمية قصوى.
يعد فهم عملية اتفاقية مستوى الخدمة أمرًا أساسيًا لتقدير قدراتها. إن الرحلة من ملف رقمي إلى كائن مادي هي تسلسل دقيق ومضبوط للغاية من الأحداث.
الخطوة 1: إعداد نموذج ثلاثي الأبعاد وتقطيعه:
الخطوة 2: إعداد الماكينة وإعداد المواد:
قبل أن تبدأ الطباعة، يجب تجهيز ماكينة SLA. قائمة مراجعة ما قبل الطباعة:
- حوض الراتنج: يُملأ خزان الراتنج، أو الحوض، براتنج البوليمر الضوئي السائل المختار. من الضروري التأكد من عدم وجود فقاعات أو جزيئات معالجة من طبعات سابقة.
- منصة البناء: يتم تركيب منصة البناء بإحكام ومعايرتها بدقة لضمان استوائها التام وأنها على ارتفاع البداية الصحيح بالنسبة إلى سطح الراتنج.
- رفع الملف: يُرسَل الملف المقطّع، الذي يحتوي الآن على التعليمات طبقة تلو الأخرى (G-code)، إلى الطابعة ثلاثية الأبعاد.
الخطوة 3: دورة المعالجة طبقة تلو الأخرى:
هذا هو جوهر عملية الطباعة بجودة عالية SLA، وتتكرر لكل طبقة من طبقات الجسم. حلقة الطباعة
الخطوة 4: إزالة الجزء والتنظيف الأولي:
بمجرد طباعة الطبقة الأخيرة، ترتفع منصة البناء خارج حوض الراتنج، كاشفةً عن الجزء المكتمل، الذي يُشار إليه الآن بالجزء "الأخضر". فهو لا يزال مغطى براتنج سائل غير مُعالَج ولم يبلغ بعد خصائصه الميكانيكية النهائية. يفصل المشغل بعناية الجزء وهياكل دعمه عن منصة البناء، جاهزاً لسير العمل الأساسي لما بعد المعالجة.
يتم تحديد تعدد استخدامات جيش تحرير السودان إلى حد كبير من خلال مجموعة واسعة من راتنجات البوليمر الضوئي. وهذه الراتنجات عبارة عن بوليمرات متصلبة بالحرارة، مما يعني أنه بمجرد معالجتها، لا يمكن إذابتها مرة أخرى إلى شكل سائل. تتم صياغة كل نوع من الراتنجات بإضافات محددة لتحقيق خصائص ميكانيكية وحرارية وبصرية مميزة.
1. فهم راتنجات البوليمر الضوئي:
راتنجات SLA عبارة عن مخاليط كيميائية معقدة. والمكونات الأساسية هي:
- المونومرات والأوليغومرات: اللبنات الأساسية المكوّنة للبلاستيك.
- بادئات التفاعل الضوئي: جزيئات تمتص الأشعة فوق البنفسجية وتبدأ تفاعل البلمرة.
- المضافات: مواد مالئة وأصباغ ومواد كيميائية أخرى تعدّل خصائص المادة النهائية (مثل المتانة والمرونة واللون ومقاومة الحرارة).
2. الأنواع الشائعة من راتنجات جيش تحرير السودان وتطبيقاتها:
① الراتنجات القياسية:
- الخصائص: هذه هي المواد متعددة الأغراض الأساسية في SLA. توفر دقة عالية للغاية، وتشطيباً سطحياً أملس جداً، وهي ممتازة لالتقاط التفاصيل الدقيقة. ومع ذلك، تميل إلى أن تكون هشة نسبياً وذات مقاومة منخفضة للصدمات ومقاومة حرارية منخفضة.
- التطبيقات: مثالية للنماذج الأولية المرئية والنماذج المفاهيمية والفن والمجسمات والأجزاء التي تكون فيها الجماليات أهم من الأداء الميكانيكي.
② الراتنجات الهندسية (متينة وقوية):
- الخصائص: مُركّبة لمحاكاة اللدائن الحرارية الهندسية الشائعة مثل ABS وPP. توفر هذه الراتنجات توازناً فائقاً بين القوة والصلابة ومقاومة الصدمات. صُممت الراتنجات «القوية» لتحمل الإجهاد والانفعال، بينما توفر الراتنجات «المتينة» مقاومة عالية للتآكل ومرونة.
- التطبيقات: النماذج الأولية الوظيفية والقوالب والتجهيزات والحاويات ذات التثبيت بالضغط (snap-fit) وأجزاء الاستخدام النهائي التي تتطلب أداءً ميكانيكياً متيناً.
1. دقة وتفاصيل دقيقة لا مثيل لها:
تكمن الميزة الأساسية لطابعات SLA في دقتها. فحجم بقعة الليزر المستخدمة في طابعات SLA صغير للغاية (غالباً ما يتراوح قطرها بين 80 و140 ميكرون)، مما يسمح لها برسم ميزات دقيقة للغاية وحواف حادة. هذه الدقة لا مثيل لها في معظم تقنيات الطباعة الأخرى، وخاصةً تقنية FDM، مما يجعل من طابعات SLA المعيار الذهبي للأجزاء ذات التفاصيل المعقدة.
2. لمسة نهائية استثنائية للسطح:
نظرًا لأن جيش تحرير السودان يقوم ببناء الأجزاء عن طريق معالجة سائل، فإن الأسطح الناتجة تكون ناعمة للغاية وغير مسامية. وغالبًا ما تكون انتقالات الطبقات غير مرئية للعين المجردة، مما يعطي الجزء النهائي مظهرًا مشابهًا للجزء النهائي الذي يتم إنتاجه عن طريق القولبة بالحقن. وهذا يلغي الحاجة إلى المعالجة اللاحقة المكثفة للحصول على تشطيبات عالية الجودة، مما يوفر الوقت والعمالة.
3. تعدد استخدامات المواد للتطبيقات المتخصصة:
كما هو مفصّل في قسم المواد، فإن اتساع نطاق راتنجات جيش تحرير السودان الإلكتروني المتاحة يعد ميزة كبيرة. فالقدرة على الاختيار من بين المواد المتينة أو المرنة أو القابلة للصب أو المقاومة للحرارة أو المتوافقة حيويًا تعني أنه يمكن استخدام جيش تحرير السودان لا في النماذج الأولية فحسب، بل في مجموعة كبيرة من التطبيقات الوظيفية ذات الاستخدام النهائي في مختلف الصناعات.
على الرغم من قوتها، إلا أن اتفاقية مستوى الخدمة لا تخلو من التحديات. فالفهم الواقعي لمحدوديتها أمر بالغ الأهمية للتنفيذ الناجح.
1. ارتفاع التكاليف المادية والتشغيلية:
تعتبر راتنجات البوليمر الضوئي أغلى بكثير من خيوط اللدائن الحرارية المستخدمة في الطباعة باستخدام تقنية FDM. يمكن أن تكون تكلفة الكيلوغرام الواحد أعلى من 3 إلى 10 أضعاف. بالإضافة إلى ذلك، فإن الماكينة نفسها أكثر تعقيدًا، كما أن المواد الاستهلاكية مثل خزان الراتنج ومنصة البناء لها عمر افتراضي محدود وتتطلب استبدالًا دوريًا، مما يزيد من التكلفة التشغيلية الإجمالية.
2. المعالجة الإلزامية والفوضوية لما بعد المعالجة:
أجزاء SLA ليست جاهزة للاستخدام مباشرة من الطابعة. فهي تتطلب سير عمل متعدد الخطوات بعد المعالجة يستغرق وقتًا طويلاً وفوضويًا. ويشمل ذلك:
- الغسل: يجب غسل الجزء «الأخضر» جيداً في مذيب، عادةً كحول الأيزوبروبيل (IPA)، لإزالة كل الراتنج غير المعالَج المتبقي من سطحه.
- المعالجة: يجب بعد ذلك تعريض الجزء المغسول لضوء الأشعة فوق البنفسجية وغالباً للحرارة في محطة معالجة متخصصة لتحقيق خصائصه الميكانيكية النهائية المثلى. يتطلب سير العمل هذا معدات مخصصة، ومساحة جيدة التهوية، والمناولة الصحيحة للمواد الكيميائية الخطرة.
3. الحساسية للأشعة فوق البنفسجية واحتمالية الهشاشة:
راتنجات SLA القياسية، على وجه الخصوص، عرضة للتدهور من التعرض المطول لأشعة الشمس (الأشعة فوق البنفسجية). بمرور الوقت، يمكن أن يتسبب ذلك في أن تصبح الأجزاء أكثر هشاشة، وتغيّر لونها، وتفقد سلامتها الميكانيكية. وبينما يمكن للطلاءات المقاومة للأشعة فوق البنفسجية التخفيف من ذلك، فإنه اعتبار رئيسي للأجزاء المخصصة للاستخدام الخارجي طويل الأمد. كما أن العديد من الراتنجات القياسية أكثر هشاشة بطبيعتها من اللدائن الحرارية الهندسية.
4. أحجام البناء الأصغر عموماً:
1. جيش تحرير السودان مقابل نمذجة الترسيب المنصهر (FDM):
تُعد FDM أكثر تقنيات الطباعة ثلاثية الأبعاد شيوعًا وسهولة الوصول إليها، حيث تقوم ببثق خيوط البلاستيك الحراري المنصهر طبقة تلو الأخرى.
① الدقة والتفاصيل والتشطيب السطحي:
2. جيش تحرير السودان مقابل التلبيد الانتقائي بالليزر (SLS):
تستخدم SLS ليزر عالي الطاقة لدمج جزيئات البوليمر المسحوق (النايلون عادةً) معًا، طبقة تلو الأخرى.
① التفاصيل مقابل القوة الوظيفية:
3. جيش تحرير السودان مقابل المعالجة الضوئية الرقمية (DLP) وشاشات الكريستال السائل/شاشات الكريستال السائل:
تُعد DLP و LCD (وتُسمى أيضاً SLA المقنّعة أو MSLA) أيضاً من تقنيات البلمرة الضوئية في الحوض وهما أقرب أقرباء SLA. الفرق الرئيسي هو مصدر الضوء.
① مصدر الضوء والسرعة:
الطباعة الحجرية المجسمة، والمعروفة باسم SLA، هي عملية تصنيع مضافة قوية تنتمي إلى عائلة البلمرة الضوئية في الحوض. وقد اخترعها تشاك هال في ثمانينيات القرن الماضي، وكانت أول تقنية طباعة ثلاثية الأبعاد يتم تسويقها تجارياً، مما وضع الأساس للصناعة بأكملها. ينطوي المبدأ الأساسي لتقنية SLA على استخدام حزمة مركزة من الأشعة فوق البنفسجية (UV)، عادةً ما تكون ليزر، لمعالجة وتصلب طبقة راتنج البوليمر الضوئي السائل طبقة تلو الأخرى بشكل انتقائي، وبناء جسم ثلاثي الأبعاد من تصميم رقمي.

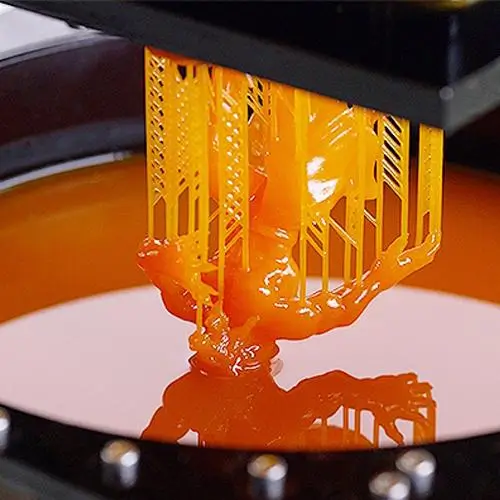

يُعدّ جيش تحرير السودان في جوهره عملية كيميائية ضوئية. وهي تبدأ بحوض من راتنج البوليمر الضوئي السائل الحساس للأشعة فوق البنفسجية. ويتتبع ليزر الأشعة فوق البنفسجية، الموجه بدقة بواسطة نظام مرايا يسمى الجلفانومترات، هندسة المقطع العرضي لطبقة واحدة من نموذج ثلاثي الأبعاد على سطح هذا الراتنج. وتؤدي طاقة الأشعة فوق البنفسجية المركّزة إلى تفاعل كيميائي - البلمرة - مما يحول الراتنج السائل إلى بلاستيك صلب على الفور. بعد اكتمال طبقة واحدة، تتحرك منصة البناء بمقدار ضئيل، وتتكرر العملية حتى يتم تشكيل الجسم بأكمله. هذه الطريقة هي التي تسمح لجيش تحرير السودان الحر بإنتاج أجزاء ذات مستوى من التفاصيل وجودة السطح لا يمكن للعديد من التقنيات الأخرى أن تضاهيها.
من الأجهزة الطبية إلى الإلكترونيات الاستهلاكية، أصبح اتفاق مستوى الخدمة أداة حاسمة للابتكار. فهي تسرّع دورة تطوير المنتج من خلال تمكين التكرار السريع. يمكن للمصمم الحصول على جزء مادي في متناول اليد في غضون ساعات أو أيام، بدلاً من أسابيع أو أشهر. تسمح حلقة التغذية الراجعة السريعة هذه بوصول منتجات أفضل وأكثر دقة إلى السوق بشكل أسرع. وقد أتاح تعدد استخداماتها في المواد، بما في ذلك الخيارات المتوافقة حيويًا والقابلة للصب والخيارات ذات درجة الحرارة العالية، إمكانيات جديدة في مجالات مثل طب الأسنان والمجوهرات والهندسة المتخصصة، مما يعزز مكانتها كتقنية حيوية وليست مجرد تقنية تاريخية.
- النماذج الأولية البصرية: يتيح للمصممين والمهندسين إنشاء نماذج واقعية بـ«المظهر والملمس» تمثّل بدقة مظهر المنتج النهائي.
- اختبار الشكل والتركيب: تضمن الدقة العالية لتقنية SLA إمكانية استخدام الأجزاء للتحقق من خلوصات التجميع والواجهات الميكانيكية قبل الالتزام بعدد باهظة الثمن.
- الأشكال هندسية معقدة: يمكن لـ SLA إنشاء قنوات داخلية معقدة وأشكال عضوية معقدة وميزات دقيقة يستحيل إنتاجها بالطرق التفريغية التقليدية مثل التصنيع الآلي باستخدام الحاسب الآلي.
تبدأ العملية بنموذج رقمي ثلاثي الأبعاد، يتم إنشاؤه عادةً في برنامج التصميم بمساعدة الحاسوب (CAD). تنسيق الملف والتقطيع:
- تصدير النموذج: يُصدَّر نموذج CAD بتنسيق ملف قابل للطباعة ثلاثية الأبعاد، وأكثرها شيوعاً STL (لغة التبليط القياسية) أو OBJ. يمثّل هذا التنسيق سطح النموذج ثلاثي الأبعاد كشبكة من المثلثات.
- برنامج التقطيع: يتم بعد ذلك استيراد ملف STL إلى برنامج "تقطيع" متخصص. يقوم هذا البرنامج "بتقطيع" النموذج رقمياً إلى مئات أو آلاف الطبقات الأفقية الرقيقة.
- التوجيه والدعامات: في هذه المرحلة، يوجّه المشغل أو المصمم الجزء ضمن حجم البناء الافتراضي لتحسين وقت الطباعة وجودة السطح والقوة. ثم يولّد البرنامج تلقائياً هياكل الدعم اللازمة — دعامات رفيعة شبيهة بالشبكة تثبّت الجزء بالـ

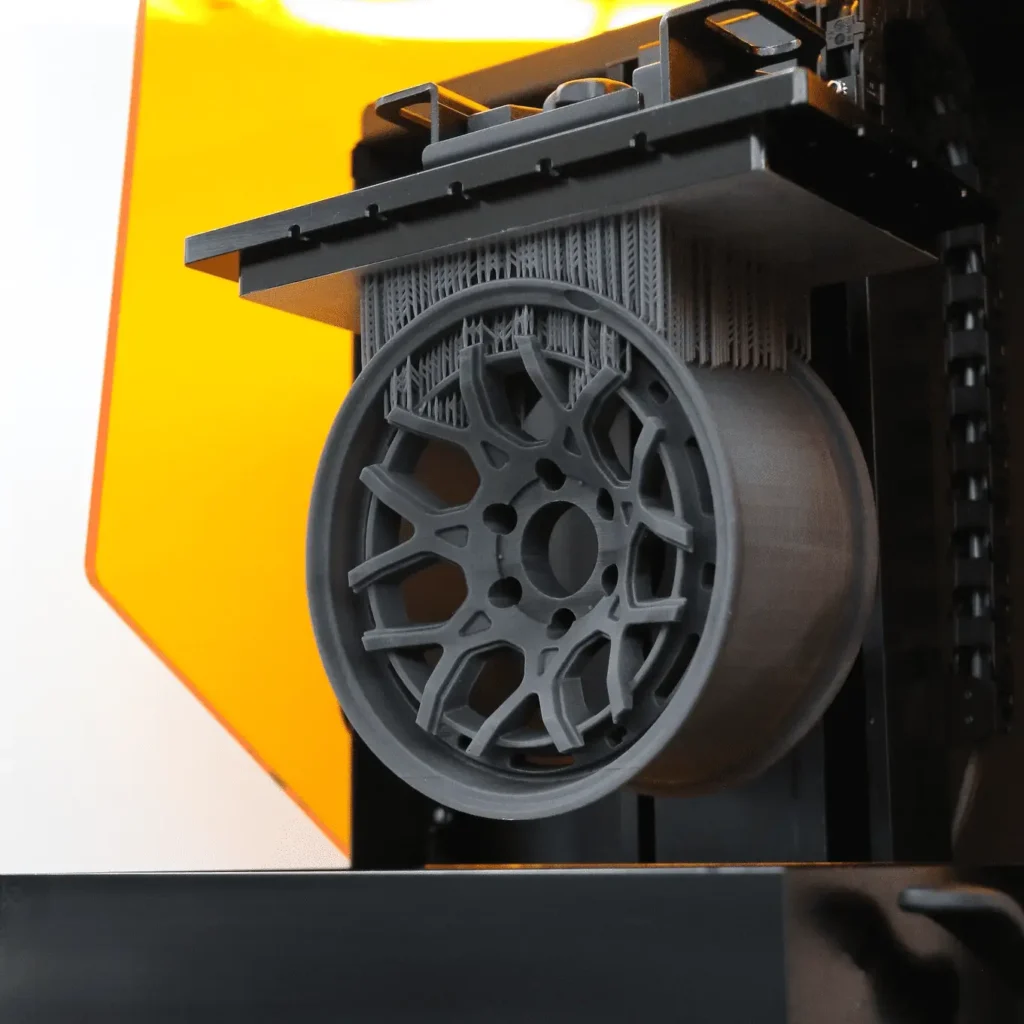

- التصاق الطبقة الأولى: تنخفض منصة البناء داخل حوض الراتنج، تاركة مسافة تساوي ارتفاع الطبقة (عادة 25-100 ميكرون) بين المنصة وقاع الحوض.
- المعالجة بالليزر: يتم تفعيل ليزر الأشعة فوق البنفسجية عالي الدقة. وبتوجيه من مقاييس الجلفانومتر المتحكم بها حاسوبياً، يمسح بسرعة المقطع العرضي للطبقة الأولى، مما يصلّب الراتنج الذي يلامسه.
- حركة المنصة: بمجرد أن تتصلب الطبقة بالكامل، تتحرك منصة البناء إلى الأعلى (في معظم أنظمة SLA "المقلوبة" الحديثة)، مقشّرةً الطبقة الصلبة المتشكلة حديثًا بعيدًا عن قاع الحوض.
- إعادة طلاء الراتنج: تمر شفرة أو آلية إعادة الطلاء عبر الحوض لضمان جاهزية طبقة جديدة وناعمة ومتسقة من الراتنج السائل للمرور التالي.
- التكرار: تنخفض منصة البناء مرة أخرى، ويعالج الليزر الطبقة التالية، ملحّماً إياها بالطبقة التي تحتها. تستمر هذه الدورة حتى اكتمال الجزء.
③ الراتنجات المرنة والمرنة:
- الخصائص: تحاكي هذه المواد خصائص المطاط أو السيليكون، بدرجات متفاوتة من المرونة والمطاطية تُقاس بصلابة شور (مثل 50A و80A). يمكن ثنيها ومدها وضغطها بشكل متكرر.
- التطبيقات: الحشيات والأختام والمقابض الناعمة الملمس والأجهزة القابلة للارتداء والنماذج التشريحية للمحاكاة الجراحية وصنع النماذج الأولية للمنتجات المطاطية (elastomeric).
④ راتنجات قابلة للصب:
- الخصائص: صُمم هذا الراتنج المتخصص بمحتوى عالٍ من الشمع. الخاصية الرئيسية هي «احتراقه» النظيف أثناء عملية الصب بالشمع المفقود — إذ يتحول إلى رماد وغاز مع الحد الأدنى من البقايا عند تسخينه في فرن. وهذا يترك تجويفاً مثالياً في قالب الصب.
- التطبيقات: المادة المفضّلة لصناعة المجوهرات (إنشاء الأنماط الرئيسية للخواتم والقلائد) وطب الأسنان (أنماط التيجان والجسور).
⑤ الراتنجات عالية الحرارة:
- الخصائص: صُممت هذه الراتنجات لتُظهر درجة حرارة انحراف حراري عالية (HDT)، وهي درجة الحرارة التي تبدأ عندها المادة بالتشوه تحت حمل محدد. يمكنها تحمّل درجات حرارة تتجاوز 200°C (392°F) بكثير بعد المعالجة اللاحقة.
- التطبيقات: صنع النماذج الأولية لقوالب الحقن (للدورات القصيرة) وتجهيزات اختبار تدفق الهواء الساخن والموائع والمكونات المقاومة للحرارة وحوامل الإضاءة والإلكترونيات.
⑥ الراتنجات الطبية والمتوافقة حيوياً:
4. الأجزاء المانعة للماء والمتساوية الخواص:
تُنشئ عملية الترابط الكيميائي بين الطبقات في جيش تحرير السودان أجزاءً كثيفة ومُحكمة الإغلاق تمامًا من الطابعة مباشرةً. وعلاوة على ذلك، ينتج عن هذه الرابطة الكيميائية القوية أجزاء متساوية الخواص إلى حد كبير، مما يعني أن خواصها الميكانيكية (مثل قوة الشد) تكون متناسقة على طول المحاور الثلاثة (X وY وZ). وهذا يتناقض بشكل صارخ مع تقنية FDM، حيث تكون الأجزاء متباينة الخواص وأضعف بكثير على طول المحور Z (بين الطبقات). هذا التباين يجعل أجزاء SLA أكثر موثوقية للتطبيقات الميكانيكية.
5. تسريع دورات تطوير المنتجات:
بالنسبة لإنشاء نموذج أولي واحد عالي الدقة، فإن جيش تحرير السودان سريع بشكل ملحوظ. ويمكنه تحويل تصميم رقمي معقد إلى شيء ملموس بين عشية وضحاها. تمكّن هذه السرعة فرق التصميم من إجراء التكرارات السريعة - طباعة جزء واختباره وإجراء تغييرات في التصميم وطباعة الإصدار التالي في حلقة مستمرة. وهذا يقلل بشكل كبير من الجدول الزمني للتطوير، ويقلل من مخاطر الأخطاء المكلفة في الأدوات، ويؤدي في النهاية إلى منتجات أفضل.

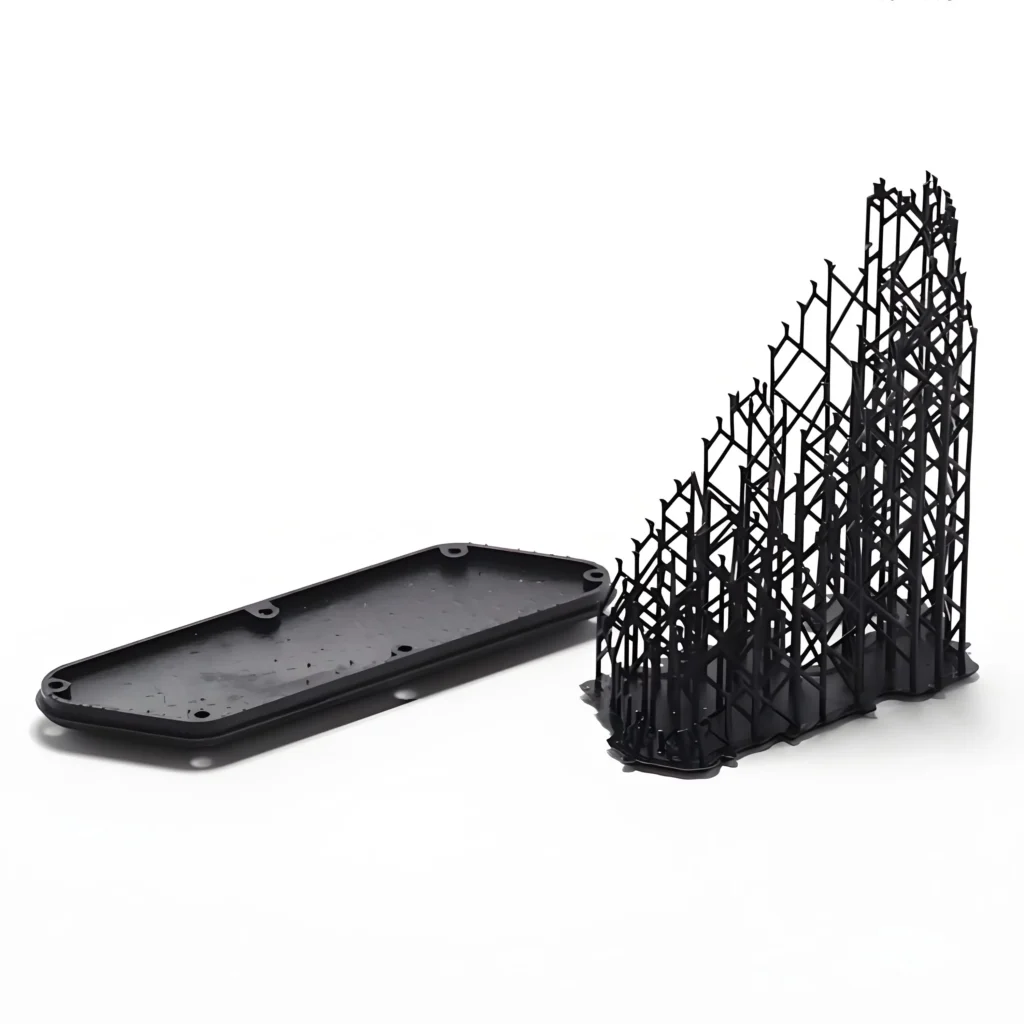

5. ضرورة وأثر هياكل الدعم:
تتطلب جميع مطبوعات جيش تحرير السودان الجنوبي تقريبًا هياكل دعم لتثبيت الجزء على منصة الإنشاء ودعم أي ميزات متدلية. هذه الدعامات مصنوعة من نفس مادة الجزء نفسه ويجب إزالتها يدويًا أثناء المعالجة اللاحقة. يمكن أن تترك عملية الإزالة هذه نتوءات أو علامات صغيرة على السطح قد تتطلب صنفرة دقيقة لإنشاء تشطيب ناعم تمامًا، مما يزيد من وقت العمل.
- SLA: متفوقة. تنتج أسطحاً ناعمة وتلتقط تفاصيل دقيقة للغاية.
- FDM: أدنى مستوى. خطوط الطبقات المرئية سمة مميزة، ويمكن أن تُفقد التفاصيل الدقيقة بسبب القطر الأكبر للفوهة. وغالباً ما تكون هناك حاجة إلى معالجة لاحقة مكثفة للحصول على تشطيب أملس.
② التكلفة والبساطة:
- SLA: تكلفة أعلى لكل من الآلة والمواد. سير عمل أكثر تعقيداً بسبب المعالجة اللاحقة.
- FDM: تكلفة أقل. الآلات والمواد ميسورة التكلفة، والعملية أبسط مع الحد الأدنى من المعالجة اللاحقة.
③ خواص المواد وقوتها:
- SLA: أجزاء متساوية الخواص بقوة جيدة، لكن الراتنجات القياسية قد تكون هشة. توفر الراتنجات الهندسية المتخصصة أداءً قوياً.
- FDM: يوفر مجموعة واسعة من اللدائن الحرارية الهندسية المتينة (مثل ABS وPETG والنايلون والبولي كربونات). الأجزاء متباينة الخواص (أضعف بين الطبقات) لكنها يمكن أن تكون قوية ومتينة جداً.
النمذجة بالترسيب المنصهر (FDM)
- SLA: الأفضل للتفاصيل الدقيقة والنماذج الأولية الجمالية حيث يكون تشطيب السطح بالغ الأهمية.
- SLS: الأفضل لإنتاج أجزاء قوية ومتينة وعملية بخصائص ميكانيكية ممتازة تنافس الأجزاء المصنوعة بالقولبة بالحقن. تشطيب السطح حبيبي بطبيعته.
② الهياكل الداعمة:
- SLA: تتطلب هياكل دعم يجب إزالتها.
- SLS: خالية من الدعامات. يعمل المسحوق غير المندمج المحيط بالجزء كدعامة طبيعية، مما يتيح إنشاء أشكال هندسية معقدة ومتشابكة دون قيود الدعامات.
③ التكلفة وإمكانية الوصول:
- SLA: متوفرة بصيغتي المكتب الميسورة التكلفة والصناعية.
- SLS: تقنية صناعية بشكل أساسي بتكلفة دخول عالية ومتطلبات منشآت كبيرة.
التلبيد الانتقائي بالليزر (SLS)
- SLA: تستخدم ليزراً لتتبع كل طبقة. يعتمد وقت الطباعة على تعقيد ومساحة كل طبقة.
- DLP/LCD: تستخدم جهاز عرض رقمي (DLP) أو شاشة LCD مع مصفوفة LED للأشعة فوق البنفسجية (LCD/MSLA) لإضاءة ومعالجة طبقة كاملة دفعة واحدة. مما يجعلها أسرع بكثير من SLA، خاصة عند طباعة أجزاء متعددة أو أجزاء كبيرة وصلبة، لأن وقت الطباعة يعتمد فقط على ارتفاع الجزء (المحور Z-
② الدقة وشكل فوكسل:
- SLA: ينشئ الليزر مساراً مستمراً وناعماً. تُحدد الدقة بحجم بقعة الليزر.
- DLP/LCD: تتكون الصورة من بكسلات (تُسمى فوكسلات في الأبعاد الثلاثية). يمكن أن يؤدي هذا أحياناً إلى تأثير «مبكسل» أو «متعرج» على الأسطح المنحنية، رغم أن تقنيات مكافحة التعرج الحديثة تقلل من ذلك بشكل كبير. تُحدَّد الدقة بحجم بكسل جهاز العرض أو شاشة LCD.
DLP/LCD
الدليل الشامل لطباعة SLA ثلاثية الأبعاد
تعمق في دليلنا النهائي حول الطباعة المجسمة ثلاثية الأبعاد (SLA). تعرف على العملية خطوة بخطوة وخصائص المواد والتكاليف ونصائح التصميم والتطبيقات الرئيسية.
الدليل الكامل للطباعة المجسمة ثلاثية الأبعاد (SLA) للطباعة المجسمة (SLA)
ما هي إرشادات التصميم التي يجب اتباعها لطباعة SLA؟
يُعد التصميم لتقنية SLA (DfAM – التصميم للتصنيع الإضافي) أمراً حاسماً لضمان نجاح الطباعة وتحسين جودة الجزء وتقليل التكلفة.
ما هي التطبيقات الشائعة لطباعة SLA ثلاثية الأبعاد؟
ما هو سير عمل ما بعد معالجة اتفاقية مستوى الخدمة SLA؟
ما هي تكلفة طباعة SLA وكم تستغرق من الوقت؟
لماذا يجب أن تختارنا لخدمات الطباعة ثلاثية الأبعاد SLA؟
الأسئلة الأكثر شيوعًا حول طباعة SLA ثلاثية الأبعاد
تعتمد قوة جزء SLA بالكامل على الراتنج المستخدم. تميل الراتنجات القياسية إلى أن تكون هشة وهي الأفضل للنماذج غير الوظيفية. ومع ذلك، فإن الراتنجات الهندسية (مثل الراتنجات القوية أو المتينة أو الشبيهة بـ ABS) مصممة لأداء ميكانيكي ممتاز، مما يوفر قوة شد عالية ومقاومة للصدمات مناسبة للعديد من التطبيقات الوظيفية والرقصات والتركيبات.
بشكل عام، لا. راتنجات SLA القياسية سامة في حالتيها السائلة وغير المعالجة وغير معتمدة لملامسة الأغذية. بالنسبة للتطبيقات التي تتطلب ملامسة الجلد، مثل الأجهزة القابلة للارتداء أو الأدلة الطبية، يجب استخدام راتنج محدد متوافق حيويًا أو راتنج من الدرجة الطبية واتباع سير عمل صارم ومصادق عليه للطباعة وما بعد المعالجة لضمان السلامة.
يُعد جيش تحرير السودان بطبيعته عملية أحادية اللون. يتم تحديد لون الجزء حسب لون الراتنج السائل في الوعاء. على الرغم من وجود بعض الراتنجات المصبوغة مسبقًا (مثل الأبيض والرمادي والأسود والشفاف)، إلا أن الاختيار محدود. بالنسبة إلى الأجزاء متعددة الألوان، تتمثل الممارسة الاحترافية القياسية في طباعة الجزء بلون محايد (مثل الرمادي) ثم تهيئته وطلائه أثناء المعالجة اللاحقة لتحقيق المظهر المطلوب.
1. الحد الأدنى لسُمك الجدار:
لضمان أن يكون الجزء ذاتي الدعم الذاتي وأن تتم طباعته بنجاح، يجب أن يكون للجدران حد أدنى من السُمك.
- الجدران المدعومة: يُوصى عموماً بحد أدنى للسماكة قدره 0.4 mm.
- الجدران غير المدعومة: بالنسبة للجدران العمودية التي يجب أن تكون صلبة بذاتها، يكون سُمك لا يقل عن 0.6 mm أكثر أماناً. الجدران الأرق معرّضة لخطر الالتواء أو الفشل أثناء الطباعة.
2. البروزات والدعامات:
أي جزء من النموذج الذي يتدلى بزاوية أكبر من 45 درجة تقريبًا من العمودي سيتطلب على الأرجح هياكل دعم.
- التصميم للدعم الذاتي: عند الإمكان، صمّم باستخدام منحنيات لطيفة وحواف مشطوفة (بزوايا أقل من 45 درجة) لتقليل الحاجة إلى الدعامات.
- استراتيجية التوجيه: وجّه الجزء في برنامج التقطيع لتقليل الدعامات على الأسطح التجميلية الحرجة، لأن إزالتها قد تترك علامات صغيرة.
3. ثقوب التجويف والصرف:
طباعة النماذج الكبيرة الصلبة مكلفة وتستغرق وقتًا طويلاً. كما أنها تزيد من خطر فشل الطباعة بسبب قوى الشفط أثناء عملية التقشير.
- التفريغ: استخدم برنامج التصميم بمساعدة الحاسوب (CAD) لتفريغ النماذج الصلبة، مما ينشئ تجويفاً داخلياً ويوفر كمية كبيرة من الراتنج. يكفي عادةً سُمك جدار يتراوح بين 2-3 mm للقشرة المفرّغة.
- ثقوب التصريف: من الضروري إضافة ثقبين على الأقل للتصريف إلى نموذجك المُجوّف. تسمح هذه الثقوب للراتنج غير المعالج بالخروج من التجويف الداخلي أثناء الطباعة والغسل. بدونها، قد يخلق الراتنج المحتجز ضغطاً ويتسبب في تشقق الجزء أو انفجاره. ضع الثقوب في مناطق غير حرجة
4. تفاصيل منقوشة ومحفورة:
تتفوق SLA في التفاصيل الدقيقة، ولكن هناك حدود مادية.
- التفاصيل البارزة (المرتفعة): يجب أن تبرز 0.2 mm على الأقل من السطح لتكون مرئية بوضوح.
- التفاصيل المحفورة (الغائرة): يجب أن تكون بعرض 0.4 mm على الأقل وعمق 0.4 mm لضمان قدرة الليزر على معالجتها بشكل صحيح وإمكانية غسل الراتنج السائل خارجها.
جعلت المزايا الفريدة لاتفاقية مستوى الخدمة من اتفاقية مستوى الخدمة أداة لا غنى عنها في العديد من الصناعات.
1. وضع النماذج الأولية وتطوير المنتجات:
يظل هذا هو التطبيق الأساسي لاتفاقية مستوى الخدمة. يستخدمه المهندسون والمصممون لإنشاء:
- نماذج بصرية عالية الدقة: مثالية للتسويق ومجموعات التركيز وعروض المستثمرين.
- نماذج الشكل والتركيب الأولية: التحقق من أن الأجزاء تتجمع بشكل صحيح وتلبي المتطلبات الإرغونومية قبل الاستثمار في عدد الإنتاج بكميات كبيرة.
2. الهندسة والتصنيع:
بالإضافة إلى النماذج الأولية، يُستخدم جيش تحرير السودان مباشرةً في أرض المصنع من أجل:
- المثبتات والتجهيزات المخصصة: إنشاء أدوات مخصصة عالية الدقة لتثبيت الأجزاء أثناء التصنيع أو التجميع، مما يحسّن الاتساق والسرعة.
- قوالب الحقن للدفعات القصيرة: باستخدام الراتنجات عالية الحرارة، يمكن لتقنية SLA إنتاج قوالب لدفعات صغيرة (50-100 جزء) من المكونات المقولبة بالحقن، مما يقلل بشكل كبير من تكاليف الأدوات والمهل الزمنية للتشغيلات التجريبية.
طباعة SLA الناجحة هي نصف المعركة فقط. فالمعالجة اللاحقة المناسبة غير قابلة للتفاوض لتحقيق الخصائص الجمالية والميكانيكية المطلوبة.
1. الاغتسال:
القطعة "الخضراء"، الخارجة حديثاً من الطابعة، مغطاة بطبقة لزجة من الراتنج السائل غير المعالج. يجب إزالة هذه الطبقة.
- العملية: يُغمر الجزء ويُحرّك في مذيب، غالباً كحول الأيزوبروبيل (IPA) بتركيز 90% أو أعلى. يمكن القيام بذلك يدوياً في وعاء أو، بشكل أكثر فعالية، باستخدام محطة غسيل آلية تُدوّر المذيب.
- الهدف: إزالة كل الراتنج المتبقي من السطح ومن أي تجاويف داخلية. سيؤدي الغسل غير الكافي إلى جزء لزج ومعالجة غير سليمة.
2. التجفيف:
بعد الغسيل، يجب أن يكون الجزء جافًا تمامًا قبل المعالجة.
- العملية: يجب ترك الجزء ليجف بالهواء، أو يمكن استخدام الهواء المضغوط لتسريع العملية. من الضروري التأكد من تبخر كل IPA، لأن المذيب المحتجز يمكن أن يسبب عيوباً سطحية وتشققات أثناء المعالجة.
3. الأشعة فوق البنفسجية بعد المعالجة بالأشعة فوق البنفسجية:
لم تصل القطعة "الخضراء" بعد إلى قوتها الكاملة. والمعالجة اللاحقة خطوة مطلوبة لإتمام عملية البلمرة.
- العملية: يُوضع الجزء النظيف الجاف في محطة معالجة تعرّضه لمزيج من الأشعة فوق البنفسجية (بطول موجي محدد، عادةً 405 nm) وغالباً الحرارة. تعتمد المدة ودرجة الحرارة على نوع المادة.
- الهدف: تشبيك سلاسل البوليمر بالكامل، لتعظيم قوة الجزء وصلابته ومقاومته الحرارية. وبدون هذه الخطوة، سيكون الجزء ضعيفاً ولزجاً وغير مستقر الأبعاد.

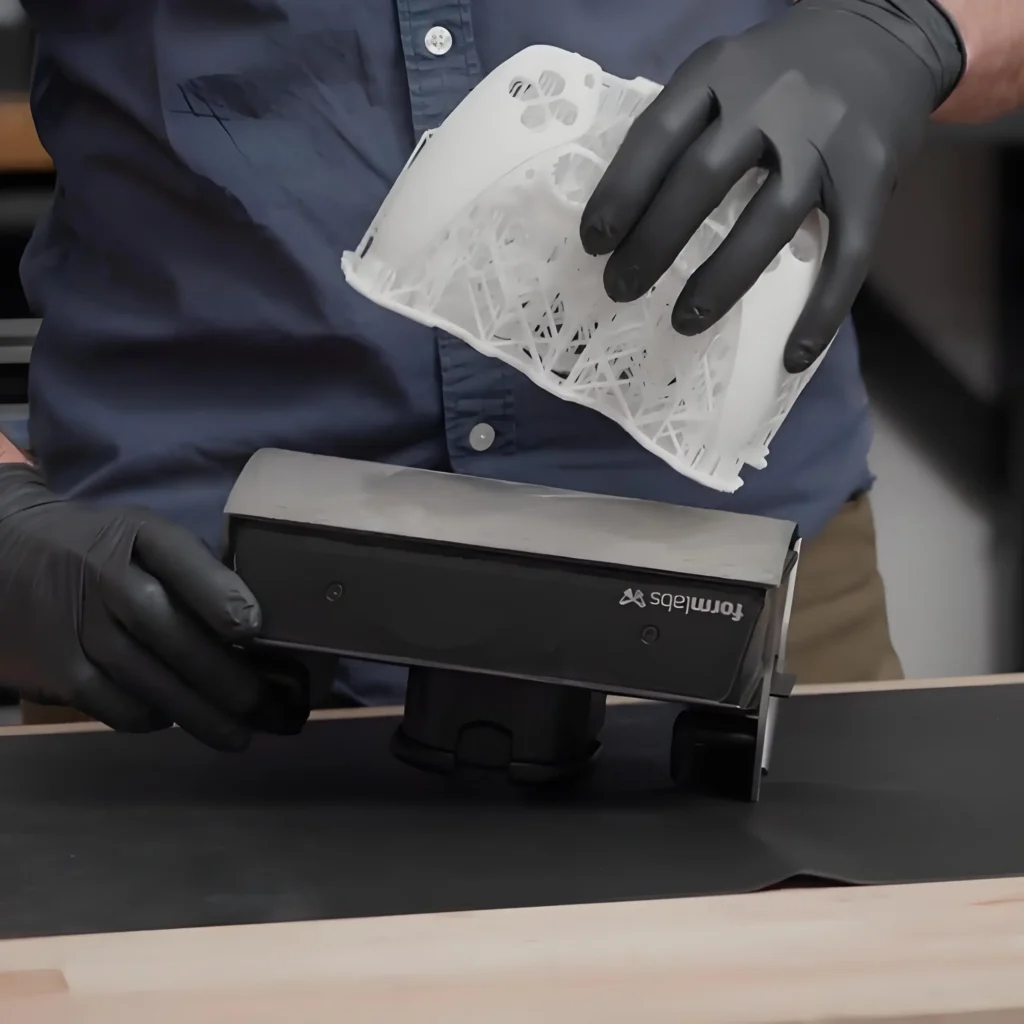

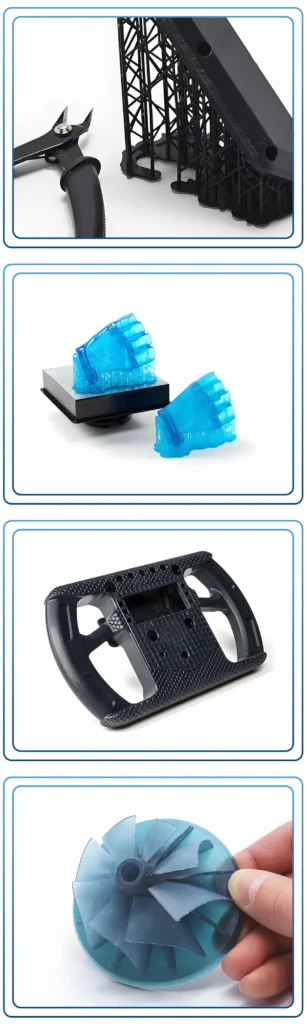

4. إزالة الدعم:
يمكن القيام بذلك إما قبل المعالجة أو بعدها، مع إجراء مقايضات.
- قبل المعالجة: يكون الجزء أكثر ليونة، مما يسهّل إزالة الدعامات بقواطع مستوية. غير أن ذلك قد يترك علامات سطحية أكثر وضوحاً.
هذان السؤالان هما من أهم الأسئلة العملية لأي شركة تفكر في اتفاقية مستوى الخدمة. وتعتمد الإجابات على عدة عوامل مترابطة.
1. العوامل المؤثرة على تكاليف طباعة اتفاقية مستوى الخدمة:
① استهلاك المواد: هذه هي التكلفة الأكثر مباشرة. وتُحسب بناءً على الحجم الإجمالي للراتنج المستخدم، والذي لا يشمل القطعة نفسها فحسب بل أيضاً الراتنج اللازم للهياكل الداعمة وربما قاعدة (هيكل أساسي). ويُعد تفريغ الأجزاء من الداخل الطريقة الأكثر فعالية لتقليل هذه التكلفة.
② وقت الماكينة: ترتبط هذه التكلفة باستهلاك طابعة SLA والوقت الذي تكون فيه مشغولة. على عكس بعض التقنيات الأخرى، لا يُحدَّد وقت الماكينة في SLA بشكل أساسي بحجم الجزء أو تعقيده، بل بارتفاعه.
③ العمالة: SLA عملية كثيفة العمالة. يجب أن تأخذ التكلفة في الحسبان وقت العمالة الماهرة المطلوب لـ:
- إعداد الطباعة (إعداد الملف، التوجيه).
- إعداد الماكينة وتنظيفها.
- سير عمل ما بعد المعالجة بالكامل (الغسيل والمعالجة وإزالة الدعامة والتشطيب).
④ تعقيد الجزء: رغم أنه لا يؤثر بشكل مباشر على وقت الطباعة بقدر الارتفاع، فإن الأجزاء شديدة التعقيد قد تتطلب استراتيجيات دعم أكثر تعقيداً، ومناولة أكثر عناية، ومعالجة لاحقة أكثر كثافة، مما يزيد من تكاليف العمالة.
2. تقدير وقت طباعة اتفاقية مستوى الخدمة SLA:
يتطلب الإبحار في تعقيدات SLA أكثر من مجرد طابعة؛ فهو يتطلب الخبرة والدقة والالتزام بالجودة. إليك السبب الذي يجعلنا الشريك المثالي لتلبية احتياجاتك من الطباعة ثلاثية الأبعاد بجودة SLA.
5. التفاوتات والتجميع:
يعد جيش تحرير السودان دقيقًا للغاية، ولكن بالنسبة للأجزاء التي تحتاج إلى أن تتلاءم مع بعضها البعض، فإن الخلوص ضروري.
- الخلوص: للتركيب الانزلاقي أو التجميع، صمّم خلوصاً أدنى قدره 0.1-0.2 mm بين الأجزاء المتلاقية. للتركيب الضاغط الأكثر إحكاماً، قد يكون خلوص أصغر قدره 0.05 mm مناسباً. من الأفضل دائماً طباعة قطعة اختبار صغيرة للتحقق من التفاوتات باستخدام المادة والطابعة المحددتين لديك.
6. تجنب "الحجامة":
يحدث "التكوّب" عندما يُنشئ قسم مجوّف حجماً مغلقاً في مواجهة منصة البناء، فيتصرف كممصّ أثناء عملية التقشير. وقد يتسبب هذا في فشل الطباعة. ويمكن حل هذه المشكلة بتوجيه الجزء بشكل مختلف أو إضافة فتحات تهوية إضافية.
3. طب الأسنان:
لقد أحدثت صناعة طب الأسنان ثورة في مجال طب الأسنان عن طريق جيش تحرير السودان نظراً لدقته وتوافر المواد المتوافقة حيوياً.
- الأدلة الجراحية: أدلة مخصصة لكل مريض لوضع زراعات الأسنان بدقة.
- نماذج للتشكيل الحراري: إنشاء نماذج دقيقة لأسنان المريض للتشكيل الحراري لمقوّمات الأسنان الشفافة.
- التيجان والجسور وأطقم الأسنان: إنشاء أنماط قابلة للصب أو حتى الطباعة المباشرة للترميمات المؤقتة.
4. المجوهرات:
يُعدّ جيش تحرير السودان باستخدام الراتنجات القابلة للصبّ أمراً أساسياً في صناعة المجوهرات الحديثة.
- أنماط السباكة بالشمع المفقود: يطبع صائغو المجوهرات تصميمات معقدة، تُستخدم بعد ذلك لإنشاء قوالب لسبك المعادن الثمينة مثل الذهب والفضة. يتيح ذلك حرية تصميم وتخصيصاً لا مثيل لهما.
5. الرعاية الصحية والأجهزة الطبية:
- النماذج التشريحية: يستخدم الجراحون نماذج بالغة التفصيل ومخصصة لكل مريض مطبوعة من فحوصات الأشعة المقطعية (CT) أو الرنين المغناطيسي (MRI) لتخطيط العمليات الجراحية المعقدة، مما يقلل الوقت في غرفة العمليات ويحسّن نتائج المرضى.
- مبيتات الأجهزة المخصصة: تصنيع النماذج الأولية وإنتاج المبيتات للأجهزة الطبية حيث تكون الدقة والأسطح الملساء بالغة الأهمية.
6. الفنون والتصميم والترفيه:
- التماثيل والمجسمات المصغرة التفصيلية: يستخدم الهواة ومصممو الشخصيات تقنية SLA لإنتاج نماذج بالغة التفصيل يستحيل إنشاؤها بطريقة أخرى.
- أدوات الأفلام والمؤثرات الخاصة: إنشاء أدوات ونماذج مفصلة ومخصصة لصناعة السينما.
- بعد المعالجة (Curing): يصبح الجزء أكثر صلابة وهشاشة، لذا تتطلب إزالته قوة وعناية أكبر لتجنب كسر التفاصيل الدقيقة. تكون نقاط الكسر أنظف عموماً. يقوم معظم المحترفين بإزالة الجزء الأكبر من الدعامات قبل المعالجة وإجراء الإزالة الدقيقة بعدها.
5. تشطيب اختياري:
للحصول على لمسة نهائية مثالية حقاً، يمكن اتخاذ خطوات إضافية.
- الصنفرة: يمكن صنفرة العلامات الصغيرة التي تتركها هياكل الدعم بالماء باستخدام درجات خشونة أنعم تدريجياً من ورق الصنفرة.
- التلميع: للحصول على تشطيب شفاف يشبه الزجاج على الراتنجات الشفافة، يلزم التلميع.
- الطلاء التأسيسي والدهان: تتقبل أجزاء SLA الطلاء التأسيسي والدهان بشكل جيد جداً، مما يتيح إنشاء نماذج متعددة الألوان بجودة الإنتاج.
① العامل الأساسي (ارتفاع المحور Z): إن أهم عامل منفرد يحدد وقت الطباعة في SLA هو ارتفاع الجزء على طول المحور Z. ولأن الطابعة يجب أن تنفذ التسلسل نفسه من الإجراءات (المعالجة بالليزر، وحركة المنصة، وإعادة الطلاء) لكل طبقة على حدة، فإن الجزء الطويل سيستغرق دائماً وقتاً أطول من الجزء القصير، بغض النظر عن عرضه أو حجمه.
② عوامل أخرى: بينما يكون ارتفاع Z هو المهيمن، يمكن لعوامل ثانوية أخرى أن تؤثر على السرعة:
- ارتفاع الطبقة: سيؤدي ارتفاع طبقة أصغر (مثلاً، 25 ميكرون) إلى تشطيب سطحي أفضل، لكنه سيزيد العدد الإجمالي للطبقات وبالتالي وقت الطباعة مقارنةً بارتفاع طبقة أكبر (مثلاً، 100 ميكرون).
- المادة: قد تتطلب بعض الراتنجات أوقات تعريض أطول قليلاً لكل طبقة، مما يؤثر بشكل هامشي على السرعة الإجمالية.
نحن نستخدم أحدث ماكينات SLA الصناعية التي تتم معايرتها وصيانتها بدقة. بيئة الطباعة لدينا يتم التحكم في مناخها لضمان ثبات الراتنج وتكرار العملية. وهذا يضمن أن كل جزء ننتجه يفي بأعلى معايير دقة الأبعاد والتشطيب السطحي.
مع مكتبة هائلة من الراتنجات الهندسية القياسية والمتقدمة، سيعمل فريق خبرائنا معك لاختيار المادة المثالية لتطبيقك المحدد. نحن نفهم الفروق الدقيقة في خصائص كل راتنج ويمكننا تقديم نهج استشاري لضمان أداء جزئك تمامًا كما هو مقصود، سواء كان نموذجًا أوليًا مرئيًا أو مكوّنًا وظيفيًا للاستخدام النهائي.
تم تصميم عملياتنا لتحقيق الكفاءة. بدءاً من منصتنا الفورية لعرض الأسعار عبر الإنترنت ووصولاً إلى سير عمل ما بعد المعالجة المحسّن، فإننا نقلل من المهل الزمنية دون المساس بالجودة. نحن ندرك أهمية السرعة في تطوير المنتجات الحديثة ونلتزم بتسليم قطع الغيار الخاصة بك في الوقت المحدد، في كل مرة.
نحن أكثر من مجرد خدمة طباعة. نحن شريك تصنيع متكامل الخدمات. يمكن لفريقنا تقديم ملاحظات التصميم من أجل التصنيع الإضافي (DfAM) لتحسين الأجزاء الخاصة بك لعملية SLA، كما أن خدمات التشطيب الشاملة لدينا - بما في ذلك الصنفرة والطلاء والتجميع - تعني أنه يمكنك الحصول على أجزاء جاهزة للاستخدام الفوري.
نحن ننظر إلى عملائنا كشركاء. هدفنا هو أن نصبح امتداداً سلساً لفريق التصميم والهندسة الخاص بك. نحن نفخر بالتواصل الواضح، والتسعير الشفاف، والتفاني في مساعدتك على حل أكثر التحديات تعقيداً وتحقيق أفكارك الأكثر ابتكاراً.
يعد جيش تحرير السودان أحد أدق تقنيات الطباعة ثلاثية الأبعاد المتاحة. وتبلغ دقة الأبعاد النموذجية لماكينات SLA الصناعية في حدود ± 0.1% من البعد الاسمي، مع حد أدنى للتفاوت يتراوح بين ± 0.1 و± 0.2 مم. هذه الدقة العالية تجعلها مثالية لاختبار الشكل والملاءمة والأجزاء ذات متطلبات التجميع الضيقة.
"طباعة الراتنج" مصطلح عام لعائلة التقنيات المسماة بلمرة الحوض الضوئية. إن SLA وDLP (المعالجة الرقمية للضوء) وLCD/MSLA كلها أنواع من طباعة الراتنج. والفرق الرئيسي هو مصدر الضوء:
