Stal do form wtryskowych zgodna z FDA/EC

Kompletny przewodnik po rozwiązaniach ze stali do form wtryskowych zgodnych z FDA/EC

• Definiowanie stali do form wtryskowych zgodnej z FDA/EC
• Klasyfikacja i rodzaje zgodnych stali formierskich
• Typowe scenariusze zastosowań i przypadki użycia
• Zalety stali do form zgodnych z FDA/EC
• Wady i ograniczenia stali do form zgodnych z FDA/EC
• Krótkie porównanie ze stalami niezgodnymi z normami

• Kluczowe cechy i właściwości stali zgodnych z normami

• Proces wyboru i walidacji rdzenia dla zgodnych stali formierskich

• Kluczowe kwestie dotyczące wdrażania i użytkowania

• Przewodnik projektowania i wdrażania form zgodnych z przepisami

• Najczęstsze problemy i rozwiązania związane ze stalą do form zgodną z normami

• Lista kontrolna projektu / pomoc w podejmowaniu decyzji przy wyborze zgodnej stali

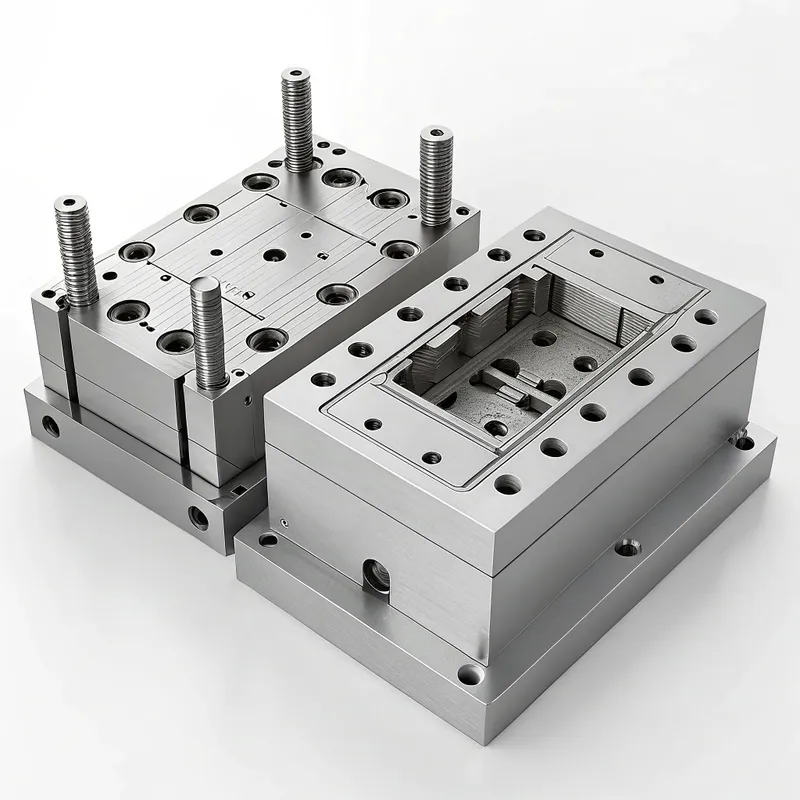

Definiowanie stali do form wtryskowych zgodnej z FDA/EC

② Zgodność z WE: W Unii Europejskiej Rozporządzenie (WE) nr 1935/2004 stanowi rozporządzenie ramowe dla materiałów przeznaczonych do kontaktu z żywnością (FCM). Stanowi ono, że materiały nie mogą przenosić swoich składników do żywności w ilościach, które mogłyby zagrażać zdrowiu ludzkiemu, w niedopuszczalny sposób zmieniać skład żywności lub pogarszać jej właściwości organoleptyczne. W przypadku metali i stopów szczegółowe środki są mniej zharmonizowane w całej UE niż w przypadku tworzyw sztucznych, ale obowiązują ogólne wymogi bezpieczeństwa, a przepisy krajowe lub normy branżowe (takie jak te opracowane przez Radę Europy) często stanowią wskazówki. Dobra Praktyka Produkcyjna (GMP) zgodnie z Rozporządzeniem (WE) nr 2023/2006 również ma kluczowe znaczenie.

Klasyfikacja i rodzaje zgodnych stali formierskich

Uwaga: Wiele wysokiej jakości stali nierdzewnych z natury spełnia wymagania zarówno wytycznych FDA, jak i EC ze względu na swoją obojętność chemiczną i odporność na korozję.

Typowe scenariusze zastosowań i przypadki użycia

Zalety stali do form zgodnych z FDA/EC

Wady i ograniczenia stali do form zgodnych z FDA/EC

6. Podatność na zacieranie: Niektóre stale nierdzewne są podatne na zacieranie (rodzaj zużycia spowodowany adhezją między ślizgającymi się powierzchniami), jeśli nie są odpowiednio smarowane lub jeśli konstrukcja elementu tego nie uwzględnia.

Krótkie porównanie ze stalami niezgodnymi z normami

Stale niezgodne (np. P20, H13 – gdy niepowlekane i w bezpośrednim kontakcie z produktami spożywczymi/medycznymi):

Stal do form wtryskowych zgodna z FDA/EC odnosi się do określonych gatunków stali lub stali o określonej obróbce powierzchni, które są uważane za bezpieczne do stosowania w produkcji form, które wytwarzają części mające bezpośredni lub pośredni kontakt z żywnością, napojami, urządzeniami medycznymi lub produktami farmaceutycznymi.

① Nietoksyczność: Stal nie może uwalniać szkodliwych substancji do produktów, które pomaga wytworzyć. Jej składniki nie powinny migrować do produktów spożywczych ani medycznych w ilościach mogących zagrażać zdrowiu człowieka.

② Odporność na korozję: Wysoka odporność na korozję ma kluczowe znaczenie, ponieważ zapobiega tworzeniu się rdzy lub innych produktów reakcji, które mogłyby zanieczyścić formowane części. Jest to szczególnie ważne podczas formowania korozyjnych polimerów lub gdy formy są narażone na działanie agresywnych środków czyszczących albo wilgotnego środowiska.

Stale formierskie zgodne z FDA/EC można klasyfikować w oparciu o różne kryteria, pomagając producentom wybrać najbardziej odpowiednią opcję dla ich konkretnych potrzeb.

Stale nierdzewne:

• Austenityczne stale nierdzewne (np. AISI 304, 316, 316L): Oferują doskonałą odporność na korozję i dobrą formowalność, ale generalnie niższą twardość, chyba że są obrabiane na zimno. Gatunki 316/316L są często preferowane ze względu na wyższą odporność na korozję, zwłaszcza na chlorki.

• Martenzytyczne stale nierdzewne (np. AISI 420, modyfikowane 420, 440B/C): Mogą być poddawane obróbce cieplnej w celu uzyskania wysokiej twardości i odporności na zużycie, dzięki czemu nadają się do cięcia krawędzi lub obszarów o wysokim zużyciu w formach. Oferują dobrą odporność na korozję, choć generalnie mniejszą niż gatunki austenityczne. Gatunki takie jak Uddeholm Stavax ESR (zmodyfikowany 420) są specjalnie zaprojektowane do form wymagających wysokiej polerowalności i odporności na korozję.

Stale formierskie zgodne z FDA/EC są niezbędne w branżach, w których bezpieczeństwo i higiena produktów nie podlegają negocjacjom.

① Pojemniki i pokrywki: Formy wtryskowe do produkcji kubków na jogurt, pojemników na masło, tacek na żywność, nakrętek i zamknięć. Stal musi być odporna na korozję powodowaną kwasami spożywczymi i środkami czyszczącymi.

② Sztućce i przybory: Formy do jednorazowych lub wielokrotnego użytku plastikowych sztućców.

① Formy do blistrów tabletek: Formy do kształtowania wnęk w farmaceutycznych opakowaniach blistrowych.

② Nakrętki i zamknięcia fiolek: Precyzyjne formy zapewniające szczelność uszczelnienia i brak zanieczyszczenia produktów sterylnych.

③ Przykład: Formy do zakrętek z HDPE (polietylenu o dużej gęstości) do butelek na leki. Stal taka jak 316L stainless może być stosowana tam, gdzie odporność na określone substancje chemiczne lub metody sterylizacji ma pierwszorzędne znaczenie.

① Butelki do karmienia, smoczki na butelki, smoczki uspokajające: Formy do wyrobów mających bezpośredni kontakt z ustami niemowląt.

② Zabawki przeznaczone do wkładania do ust: W których komponenty z tworzyw sztucznych są formowane wtryskowo.

Stosowanie zgodnych z przepisami stali do form oferuje znaczące korzyści wykraczające poza samą zgodność z przepisami.

1. Zwiększone bezpieczeństwo produktu: Minimalizuje ryzyko migracji szkodliwych substancji z formy do produktu, chroniąc zdrowie konsumenta.

Chociaż te specjalistyczne stale są bardzo korzystne, wiążą się również z pewnymi względami.

1. Wyższy koszt materiału: Stale spełniające wymagania, w szczególności stale nierdzewne o wysokiej zawartości chromu oraz gatunki specjalistyczne, są zazwyczaj droższe niż standardowe stale narzędziowe, takie jak P20 czy H13.

① Zaleta: Niższy koszt, ogólnie lepsza skrawalność, wyższa przewodność cieplna, dobra twardość i udarność.

② Wada: Podatność na korozję, potencjalne wymywanie pierwiastków stopowych (np. chromu, molibdenu, wanadu w formach niestabilizowanych) do produktów, nieprzydatność do bezpośredniego kontaktu z żywnością/w zastosowaniach medycznych bez zgodnych powłok, ryzyko niezgodności z przepisami i wycofania produktów.

Głównym czynnikiem decydującym o wyborze stali zgodnych z FDA/EC jest bezpieczeństwo i konieczność spełnienia wymogów prawnych. Chociaż mogą one stanowić wyzwanie pod względem kosztów i produkcji, często przeważa nad nimi konieczność ochrony zdrowia konsumentów i zgodności z normami prawnymi we wrażliwych zastosowaniach. Stale niezgodne są odpowiednie do wielu zastosowań formowania ogólnego przeznaczenia, ale stwarzają niedopuszczalne ryzyko dla produktów spożywczych, medycznych lub farmaceutycznych.

③ Obojętność: Stal nie powinna powodować niedopuszczalnej zmiany składu produktu spożywczego lub medycznego ani nie powinna pogarszać jego cech organoleptycznych (smaku, zapachu).

④ Możliwość czyszczenia: Powierzchnia formy musi umożliwiać łatwe i skuteczne czyszczenie oraz, w razie potrzeby, sterylizację, aby zapobiec skażeniu drobnoustrojami. Często oznacza to wysokiej jakości polerowanie.

① Zgodność z FDA: W Stanach Zjednoczonych FDA reguluje materiały mające kontakt z żywnością na podstawie Title 21 Kodeksu Przepisów Federalnych (CFR). Chociaż FDA zazwyczaj nie „zatwierdza” bezpośrednio stali na formy, stosowane materiały muszą być „Ogólnie Uznane Za Bezpieczne” (GRAS) lub spełniać określone wymagania dla substancji mających kontakt z żywnością (FCS). Stale nierdzewne są często preferowane ze względu na ich obojętność chemiczną i odporność na korozję.

• Stale nierdzewne utwardzane wydzieleniowo (PH) (np. 17-4 PH): Łączą dobrą odporność na korozję z wysoką wytrzymałością i twardością, osiągalną dzięki pojedynczej, niskotemperaturowej obróbce cieplnej.

② Specjalistyczne stale narzędziowe (o zgodnych właściwościach lub powłokach): Niektóre stale narzędziowe hartowane na wskroś lub nawęglane mogą być stosowane, jeśli ich skład jest z natury bezpieczny lub jeśli są pokryte powłokami powierzchniowymi zgodnymi z FDA/EC (np. określone powłoki PVD, takie jak TiN lub CrN, jeśli posiadają certyfikat). Zdolność materiału bazowego do wymywania jest kluczowym czynnikiem.

① Odporność na korozję ogólnego przeznaczenia: Odpowiednia dla mniej agresywnych polimerów i środowisk (np. niektóre stale nierdzewne serii 400).

② Wysoka odporność na korozję: Niezbędna do formowania agresywnych polimerów (np. PVC, tworzyw trudnopalnych uwalniających korozyjne gazy) lub w przypadku form pracujących w wilgotnych/kondensujących środowiskach albo poddawanych częstemu, agresywnemu czyszczeniu (np. 316L, specjalistyczne gatunki martenzytyczne, takie jak Stavax ESR).

① Stale o niższej twardości: Łatwiejsze w obróbce, ale mogą oferować krótszą żywotność formy w przypadku materiałów ściernych lub produkcji wielkoseryjnej (np. wyżarzone austenityczne stale nierdzewne).

② Stale o wysokiej twardości: Zapewniają doskonałą odporność na zużycie i długą żywotność formy, ale mogą być trudniejsze w obróbce i polerowaniu (np. hartowane martenzytyczne stale nierdzewne).

① Stale spełniające przede wszystkim wytyczne FDA: Często wybierane na podstawie historii stosowania, statusu GRAS oraz certyfikatów dostawcy dotyczących kontaktu z żywnością.

② Stale spełniające przede wszystkim przepisy WE: Dobierane na podstawie zgodności z (WE) 1935/2004 oraz odpowiednimi środkami szczegółowymi lub wytycznymi krajowymi, często wymagające Deklaracji Zgodności (DoC) od dostawcy.

③ Przykład: Firma mleczarska potrzebuje form do kubków na jogurt z PP (polipropylenu). Martenzytyczna stal nierdzewna, taka jak modyfikowana AISI 420, jest wybierana ze względu na dobrą polerowalność (dla łatwego wyrzucania części i higieny) oraz odporność na korozję wywoływaną przez ewentualne pozostałości kwasu mlekowego i roztwory czyszczące.

① Instrumenty i komponenty chirurgiczne: Formy do jednorazowych narzędzi chirurgicznych, komponentów urządzeń diagnostycznych oraz systemów podawania leków (np. części inhalatorów, komponenty strzykawek).

② Formy do urządzeń implantowanych (pośrednio): Chociaż ostateczny implant może być wykonany z silikonu lub PEEK, formy do tych komponentów muszą spełniać rygorystyczne normy czystości i braku zanieczyszczeń.

③ Przykład: Produkcja form do obudów z poliwęglanu (PC) do aparatury do analizy krwi. Wysokiej czystości, odporna na korozję stal nierdzewna, taka jak Uddeholm Corrax (utwardzana wydzieleniowo stal nierdzewna PH), może zostać wybrana ze względu na doskonałą stabilność wymiarową, odporność na korozję i łatwość czyszczenia, co jest kluczowe dla zapobiegania zanieczyszczeniom krzyżowym.

③ Przykład: Formy do silikonowych smoczków do butelek dla niemowląt. Stal formy musi być wysoce polerowalna, aby zapewnić gładkie wykończenie powierzchni części silikonowej, i nie może uwalniać żadnych szkodliwych substancji. Niezbędna jest wysokiej jakości stal nierdzewna.

Pojemniki na kremy i balsamy: formy do słoiczków, tub i dozowników, gdzie ważna jest czystość produktu.

Wiele produktów silikonowych, zwłaszcza klasy medycznej i spożywczej (np. naczynia do pieczenia, uszczelki, rurki), jest formowanych wtryskowo. Stal formy musi być kompatybilna z przetwarzaniem silikonu (często w wysokich temperaturach) i zapewniać czystość końcowej części silikonowej. Wysoka polerowalność jest również krytyczna dla łatwego uwalniania części silikonowych.

2. Zgodność z przepisami: Zapewnia przestrzeganie rygorystycznych przepisów FDA i EC, pozwalając uniknąć problemów prawnych, kar oraz wycofań produktów.

3. Ochrona marki i reputacji: Świadczy o zaangażowaniu w jakość i bezpieczeństwo, wzmacniając zaufanie do marki i pewność konsumentów.

4. Poprawiona jakość produktu: Odporność na korozję zapobiega uszkadzaniu powierzchni formowanych części przez rdzę i inne zanieczyszczenia, co prowadzi do wyższej jakości estetycznej i mniejszej liczby braków.

5. Wydłużona żywotność formy w określonych środowiskach: Odporność na korozyjne polimery (np. PVC, niektóre środki uniepalniające) oraz agresywne środki czyszczące prowadzi do dłuższej żywotności eksploatacyjnej formy.

6. Zmniejszone ryzyko zanieczyszczenia: Gładkie, dobrze polerowalne powierzchnie charakterystyczne dla wielu zgodnych z normami stali są łatwiejsze do czyszczenia i mniej podatne na gromadzenie bakterii lub pozostałości.

7. Dostęp do rynku: Zgodność z normami jest często warunkiem wstępnym sprzedaży produktów na głównych rynkach, takich jak USA i Europa.

2. Wyzwania związane z obrabialnością: Niektóre stale nierdzewne, zwłaszcza gatunki austenityczne, mogą być trudniejsze w obróbce (np. umocnienie zgniotowe, niższa przewodność cieplna) w porównaniu z konwencjonalnymi stalami na formy, co potencjalnie zwiększa czas i koszt wytwarzania.

3. Niższa przewodność cieplna: Wiele stali nierdzewnych ma niższą przewodność cieplną niż standardowe stale narzędziowe. Może to wpływać na czasy cyklu w formowaniu wtryskowym, wymagając starannej konstrukcji formy z zoptymalizowanymi kanałami chłodzącymi.

4. Ograniczenia twardości (dla niektórych gatunków): Austenitycznych stali nierdzewnych (np. 304, 316) nie można utwardzać obróbką cieplną i oferują one niższą odporność na zużycie niż utwardzone stale narzędziowe, co czyni je mniej odpowiednimi dla materiałów silnie ściernych, chyba że zastosuje się określone obróbki powierzchniowe. Gatunki martenzytyczne przezwyciężają ten problem, ale mogą mieć nieco niższą odporność na korozję niż najlepsze gatunki austenityczne.

5. Specyficzne wymagania spawalnicze: Naprawa lub modyfikacja form wykonanych ze stali nierdzewnych często wymaga specjalistycznych procedur spawalniczych i materiałów dodatkowych, aby zachować odporność na korozję i integralność strukturalną.

Przewodnik po stalach do form wtryskowych zgodnych z FDA/EC

Kompletny przewodnik po rozwiązaniach ze stali do form wtryskowych zgodnych z FDA/EC

Kluczowe cechy i właściwości stali zgodnych z normami

Proces wyboru i walidacji rdzenia dla zgodnych stali formierskich

Zamiast „zasady działania” samej stali, kluczowy proces polega na doborze i walidacji stali pod kątem zgodnego zastosowania.

Kluczowe kwestie dotyczące wdrażania i użytkowania

Przewodnik projektowania i wdrażania form zgodnych z przepisami

Najczęstsze problemy i rozwiązania związane ze stalą do form zgodną z normami

② Używać pasujących lub zalecanych materiałów wypełniających.

③ Przeprowadzenie niezbędnego podgrzewania wstępnego i obróbki cieplnej po spawaniu w celu przywrócenia właściwości mechanicznych i odporności na korozję.

Pasywować obszar spoiny po naprawie.

Lista kontrolna projektu / pomoc w podejmowaniu decyzji przy wyborze zgodnej stali

Wydajność zgodnej stali formierskiej jest podyktowana kilkoma krytycznymi cechami:

① Mechanizm: Osiągany głównie dzięki dodatkowi chromu (zwykle >12%), który tworzy pasywną, trwałą i samonaprawiającą się warstwę tlenku chromu (Cr₂O₃) na powierzchni stali. Molibden (Mo) dodatkowo zwiększa odporność, szczególnie na korozję wżerową i szczelinową wywoływaną przez chlorki.

② Znaczenie: Zapobiega tworzeniu się rdzy, która może zanieczyszczać części, zmieniać wykończenie powierzchni i blokować kanały chłodzące. Kluczowe przy formowaniu korozyjnych żywic (np. PVC, acetali z niektórymi dodatkami) lub gdy formy są narażone na wilgotne środowiska albo chemikalia sterylizujące.

① Czynniki: Zależne od twardości, udarności, tendencji do umacniania przez zgniot oraz przewodności cieplnej. Stale nierdzewne, zwłaszcza gatunki austenityczne, znane są z „ciągliwości” i wysokiego tempa umacniania przez zgniot, co wymaga specyficznego oprzyrządowania, prędkości skrawania i posuwów. Gatunki dosiarczane (np. 303) oferują lepszą skrawalność, lecz mogą mieć nieco obniżoną odporność na korozję i nie zawsze są preferowane w zastosowaniach o wysokiej czystości.

② Znaczenie: Wpływa na koszt i czas potrzebny do wykonania formy.

① Czynniki: Zależy od czystości stali (niska zawartość wtrąceń), jednorodności i twardości. Wyspecjalizowane procesy produkcyjne, takie jak przetapianie elektrożużlowe (ESR), stosuje się do wytwarzania czystszych stali (np. Stavax ESR) o doskonałej podatności na polerowanie.

② Znaczenie: Kluczowe dla uzyskania wysokopołyskowych wykończeń części, zapewnienia łatwego wyrzucania części oraz poprawy oczyszczalności ze względów higienicznych. Zastosowania medyczne i optyczne często wymagają wykończeń SPI A1 lub A2.

① Czynniki: Różni się znacznie między typami stali. Austenityczne stale nierdzewne są ogólnie spawalne. Martenzytyczne stale nierdzewne wymagają podgrzewania wstępnego, specyficznych materiałów dodatkowych oraz obróbki cieplnej po spawaniu, aby przywrócić właściwości i zapobiec pękaniu.

② Znaczenie: Niezbędne przy naprawie lub modyfikacji formy. Nieprawidłowe spawanie może pogorszyć odporność na korozję i właściwości mechaniczne w strefie wpływu ciepła.

① Wartości: Stale nierdzewne mają zazwyczaj niższą przewodność cieplną (np. 15-25 W/m·K) w porównaniu z powszechnymi stalami narzędziowymi, takimi jak P20 (~29-34 W/m·K) czy H13 (~25 W/m·K), i znacznie niższą niż stopy miedzi stosowane na wkładki (~200-380 W/m·K).

① Identyfikacja produktu końcowego (pojemnik na żywność, urządzenie medyczne itp.).

② Określenie konkretnego środowiska regulacyjnego (FDA, WE, określone dyrektywy/normy).

③ Określenie polimeru, który ma być formowany (typ, wypełniacze, dodatki, potencjał korozyjnego odgazowywania).

④ Określenie oczekiwanej wielkości produkcji, żywotności formy i wymaganej jakości części (wykończenie powierzchni, tolerancje).

① Należy zapoznać się z arkuszami danych i certyfikatami dostawcy w celu uzyskania oświadczeń o zgodności z FDA/EC lub przydatności do kontaktu z żywnością/medycyną.

② Priorytetowo traktować gatunki stali nierdzewnej znane ze swojej obojętności i odporności na korozję (np. 316L, zmodyfikowane gatunki 420, stale nierdzewne PH).

③ Rozważenie wymaganych właściwości mechanicznych (twardość, odporność na zużycie) w oparciu o polimer i wielkość produkcji.

① Odporność na korozję: Dopasuj profil korozyjny stali do polimeru, środków czyszczących i środowiska pracy.

② Obrabialność i podatność na polerowanie: Oceń, czy wymagane wykończenie powierzchni można osiągnąć w sposób opłacalny.

③ Odporność na zużycie: Zapewnij przydatność do materiałów ściernych, jeśli takie występują.

④ Właściwości cieplne: Uwzględnij wpływ na czas cyklu i odpowiednio zaprojektuj chłodzenie.

① Zażądać od dostawcy stali Deklaracji Zgodności (DoC), zwłaszcza w przypadku rynków WE. Dokument ten powinien stwierdzać zgodność z odpowiednimi przepisami (np. (WE) 1935/2004).

② Zapewnienie pełnej identyfikowalności materiałów (numery cieplne, certyfikaty partii).

Podczas pracy ze stalą formierską zgodną z FDA/EC należy zarządzać kilkoma krytycznymi czynnikami:

② WE : Rozporządzenie (WE) nr 1935/2004 (ramowe), Rozporządzenie (WE) nr 2023/2006 (Dobra Praktyka Produkcyjna – GMP). W przypadku metali brakuje szczegółowych zharmonizowanych środków UE, dlatego często odwołuje się do przepisów krajowych (np. zaleceń niemieckiego BfR) lub wytycznych Rady Europy dotyczących metali i stopów stosowanych w materiałach przeznaczonych do kontaktu z żywnością. Deklaracja Zgodności ma kluczowe znaczenie.

Zawsze żądaj i zachowuj certyfikaty walcowni i deklaracje zgodności dostawców. Identyfikowalność według numeru cieplnego jest niezbędna do kontroli jakości i zarządzania wycofywaniem.

Nie można tego przecenić. Formy muszą być zaprojektowane tak, aby można je było łatwo i dokładnie wyczyścić. Obejmuje to:

① Duże promienie w narożnikach.

② Unikanie podcięć lub elementów powodujących uwięzienie materiału.

③ Wysokiej jakości wykończenie powierzchni (często preferowane SPI A2 lub lepsze).

④ Łatwy demontaż w celu wyczyszczenia w razie potrzeby.

Zastosowania medyczne i spożywcze często wymagają bardzo gładkich powierzchni (np. Ra < 0,4 µm lub lepszych), aby zapobiec adhezji drobnoustrojów i ułatwić czyszczenie. Wybrana stal musi być zdolna do uzyskania i utrzymania tego wykończenia.

Niektóre polimery (np. PVC, POM, niektóre gatunki trudnopalne) mogą uwalniać korozyjne produkty uboczne (np. HCl, formaldehyd) podczas formowania, szczególnie w podwyższonych temperaturach lub jeśli czas przebywania jest zbyt długi. Stal formierska musi być odporna na te chemikalia.

① Priorytet dla stali nierdzewnej: W większości zastosowań FDA/EC stal nierdzewna jest domyślnym wyborem.

② Dopasowanie odporności na korozję do zastosowania:

• Do ogólnych części spożywczych/medycznych z nieagresywnymi polimerami: Modyfikowana stal nierdzewna 420 (np. Stavax ESR, Moldmax HH z odpowiednią obsługą) może być doskonała.

• W przypadku agresywnych polimerów (PVC, środki zmniejszające palność) lub wysokiej wilgotności/sterylizacji: Zalecane są wysokostopowe stale nierdzewne, takie jak AISI 316L, Uddeholm Corrax lub równoważne gatunki o doskonałej odporności na korozję wżerową i szczelinową.

③ Uwzględnij wymagania dotyczące twardości: Do żywic ściernych lub długich serii wybierz gatunek utwardzalny (martenzytyczny lub stal nierdzewna PH). Do prostszych części z żywicami nieściernymi mogą wystarczyć gatunki austenityczne, jeśli ich niższa przewodność cieplna nie wpływa krytycznie na czas cyklu.

④ Weryfikuj dokumentację dostawcy: Zawsze wymagaj certyfikatów zgodności i raportów z badań materiałowych.

① Promienie i kąty pochylenia: Zastosuj hojne promienie we wszystkich narożnikach wewnętrznych (minimum 0,5 mm, najlepiej większe), aby ułatwić czyszczenie i zredukować koncentracje naprężeń. Zapewnij odpowiednie kąty pochylenia dla łatwego wyrzutu części.

② Wykończenie powierzchni: Określ najwyższe praktyczne polerowanie powierzchni (np. SPI A2/A1, polerowanie diamentowe) na powierzchniach gniazd. Ułatwia to wyjmowanie części, poprawia czyszczalność i ogranicza adhezję drobnoustrojów.

Nawet przy starannej selekcji mogą pojawić się wyzwania.

Rozwiązanie:

① Sprawdzić, czy gatunek stali jest odpowiedni. W razie potrzeby zmodernizować.

② Używać wyłącznie zalecanych, niezawierających chlorków środków czyszczących.

③ Zapewnienie odpowiedniej pasywacji po obróbce lub naprawie.

④ Dokładnie wyczyść i wysusz formy po użyciu.

⑤ Przeprojektowanie w celu wyeliminowania szczelin, jeśli są one źródłem korozji szczelinowej.

Przyczyna: Gatunek stali nieodpowiedni do wysokiego wypolerowania (duża liczba wtrąceń), niewłaściwa technika polerowania, uszkodzenie powierzchni podczas obsługi lub czyszczenia.

Rozwiązanie:

① Do wykończeń lustrzanych należy wybierać stale o wysokim stopniu czystości ESR/VAR.

② Szkolenie personelu w zakresie prawidłowych technik polerowania stali nierdzewnej.

③ Stosować ostrożne procedury obsługi. Do czyszczenia należy używać miękkich narzędzi.

④ Należy rozważyć zastosowanie twardych powłok (np. CrN) w celu ochrony polerowania bardziej miękkich gatunków stali nierdzewnej.

Przyczyna: Wybrana stal nie ma wystarczającej twardości/odporności na zużycie dla polimerów wypełnionych włóknem szklanym lub napełniaczem mineralnym.

Rozwiązanie:

① Przejście na twardszą, odporną na zużycie stal (np. hartowaną stal martenzytyczną, stal nierdzewną PH).

② Rozważenie powłok PVD zgodnych z FDA/EC (np. określone gatunki TiN, CrN, DLC) na odpowiednim podłożu ze stali nierdzewnej.

③ Optymalizacja konstrukcji bramy i ścieżek przepływu w celu zminimalizowania zużycia ściernego.

Przyczyna: Niższa przewodność cieplna stali nierdzewnej w porównaniu ze standardowymi stalami narzędziowymi.

Rozwiązanie:

① Optymalizacja konstrukcji kanału chłodzącego (bliżej wnęki, zwiększony przepływ, chłodzenie konforemne).

② Rozważ zastosowanie wkładek o wysokiej przewodności (np. stopów miedzi bez berylu, jeśli ich powierzchnię można uczynić zgodną z wymogami lub jeśli nie stykają się z produktem) w krytycznych obszarach, upewniając się, że są one również zgodne lub odizolowane.

③ Ostrożnie dostosuj parametry przetwarzania.

Przyczyna: Powszechne przy kontakcie ślizgowym stali nierdzewnej ze stalą nierdzewną pod dużym obciążeniem bez odpowiedniego smarowania.

Ta uproszczona lista kontrolna może pomóc w początkowym procesie selekcji:

① Kontakt z żywnością? (Określić rodzaj żywności, czas kontaktu/temperaturę).

② Urządzenie medyczne? (Określ klasę, typ kontaktu - np. zewnętrzny, wewnętrzny).

③ Farmaceutyczny? (Określ zastosowanie).

④ Obowiązujące przepisy: FDA (części 21 CFR?), WE (1935/2004, GMP?), inne (przepisy krajowe, normy szczegółowe)?

⑤ Czy wymagana jest deklaracja zgodności?

① Rodzaj polimeru (np. PP, PE, PC, PET, PVC, POM, silikon, TPE)?

② Dodatki (np. włókna szklane, środki zmniejszające palność, barwniki)?

③ Potencjał wydzielania gazów korozyjnych? (Tak/Nie/Potencjalnie)

① Oczekiwana wielkość produkcji (niska/średnia/wysoka)?

② Wymagana żywotność formy?

③ Wymagane wykończenie powierzchni (np. SPI C1, B2, A2, optyczne)?

④ Tolerancje krytyczne?

⑤ Złożoność konstrukcji formy?

① Wymagany poziom odporności na korozję (standardowy/wysoki/bardzo wysoki)?

② Wymagana twardość/odporność na zużycie (niska/średnia/wysoka)?

③ Pomiar: Często oceniana za pomocą testów w mgle solnej (ASTM B117), odporności na określone substancje chemiczne lub badań elektrochemicznych. Równoważnik odporności na wżery (PREN = %Cr + 3,3 * %Mo + 16 * %N) jest powszechnym wskaźnikiem dla stali nierdzewnych.

① Mechanizm: Osiągany dzięki pierwiastkom stopowym (jak węgiel w martenzytycznych stalach nierdzewnych) oraz obróbce cieplnej (hartowanie i odpuszczanie) lub utwardzaniu wydzieleniowemu.

② Znaczenie: Określa zdolność formy do wytrzymania ściernego zużycia powodowanego przez wypełnione tworzywa (np. polimery wypełnione szkłem), ślizgowe działanie komponentów formy oraz wgniecenia. Bezpośrednio wpływa na żywotność formy i odstępy między czynnościami konserwacyjnymi.

③ Typowe wartości: Martenzytyczne stale nierdzewne (np. modyfikowana 420) mogą osiągnąć 48-54 HRC. Utwardzane wydzieleniowo stale nierdzewne (PH) również mogą osiągnąć wysoką twardość. Gatunki austenityczne są bardziej miękkie (zazwyczaj <30 HRC w stanie wyżarzonym).

② Znaczenie: Wpływa na efektywność nagrzewania i chłodzenia formy, co może oddziaływać na czasy cyklu i jakość części (np. wypaczenia, zapadnięcia). Konstrukcje form mogą wymagać bardziej rozbudowanych lub strategicznie rozmieszczonych kanałów chłodzących.

① Czynniki: Odporność na odkształcenia podczas obróbki cieplnej oraz przy cyklicznym obciążeniu termicznym w trakcie formowania.

② Znaczenie: Kluczowe dla utrzymania wąskich tolerancji w formach precyzyjnych podczas długich serii produkcyjnych. Stale nierdzewne utwardzane wydzieleniowo (PH) często wykazują dobrą stabilność wymiarową dzięki niskotemperaturowym procesom utwardzania.

① Czynniki: Osiągane dzięki zaawansowanym procesom stalowniczym (np. ESR, przetapianie łukowe próżniowe - VAR). Redukuje wtrącenia niemetaliczne (siarczki, tlenki, krzemiany).

② Znaczenie: Poprawia polerowalność, wytrzymałość, wytrzymałość zmęczeniową i odporność na korozję. Kluczowe dla form o wysokiej wydajności.

③ Weryfikacja wszelkich oświadczeń o zgodności z FDA (np. materiał wymieniony jako GRAS lub spełniający wymagania 21 CFR dla określonych zastosowań).

① Konstrukcja ułatwiająca czyszczenie: unikać ostrych narożników wewnętrznych, martwych punktów; określić odpowiednie promienie.

② Zapewnienie odpowiedniego chłodzenia w celu skompensowania niższej przewodności cieplnej, jeśli ma to zastosowanie.

③ Wybór odpowiednich specyfikacji wykończenia powierzchni.

① Stosowanie odpowiednich technik obróbki dla wybranej stali.

② Jeśli stosowane są powłoki, należy upewnić się, że sam materiał powłoki jest zgodny z FDA/EC dla zamierzonego zastosowania.

③ Skrupulatne osiągnięcie określonego poziomu polerowania.

① W przypadku zastosowań krytycznych może być wymagane przeprowadzenie testów migracji na końcowej części formowanej w celu potwierdzenia, że żadne niezamierzone substancje nie są wymywane z formy (poprzez część) w ilościach przekraczających limity regulacyjne. Zazwyczaj jest to obowiązkiem producenta żywności/urządzeń medycznych, ale materiał formy jest kluczowym elementem.

② Przeprowadzanie prób funkcjonalnych form w celu zapewnienia wydajności.

Opracowanie i udokumentowanie procedur czyszczenia i konserwacji formy przy użyciu zgodnych środków czyszczących i metod, które nie zagrażają powierzchni stali ani zgodności.

① FDA: Przede wszystkim 21 CFR Part 177 (pośrednie dodatki do żywności: polimery) oraz Part 178 (pośrednie dodatki do żywności: kleje i składniki powłok). Stal nierdzewna jest ogólnie uznawana za bezpieczną (GRAS) zgodnie z 21 CFR 182/184 dla wielu zastosowań mających kontakt z żywnością, jeśli jest odpowiednio opracowana.

① Używać środków czyszczących kompatybilnych z określonym gatunkiem stali nierdzewnej. Unikaj chlorków (chyba że stal jest wysoce odporna, jak 316L lub specjalne gatunki) i ostrych środków ściernych, które mogą uszkodzić warstwę pasywną lub wykończenie powierzchni.

② Regularne czyszczenie jest niezbędne, aby zapobiec gromadzeniu się pozostałości.

③ Pasywacja (obróbka chemiczna w celu wzmocnienia warstwy pasywnej) może być konieczna po obróbce skrawaniem, spawaniu lub w przypadku zanieczyszczenia powierzchni.

Wyższy początkowy koszt stali zgodnych z przepisami należy zestawić ze znacznym ryzykiem związanym z brakiem zgodności, w tym wycofywaniem produktów z rynku, karami prawnymi, szkodami dla marki i potencjalnymi szkodami dla konsumentów.

③ Odpowietrzanie: Zapewnij odpowiednie odpowietrzanie, aby zapobiec pułapkom gazowym, które mogą prowadzić do wad części i wymagać agresywnego czyszczenia.

④ Projektowanie układu chłodzenia: Uwzględnij niższą przewodność cieplną stali nierdzewnych. Zoptymalizuj rozmieszczenie kanałów chłodzących, ich średnicę i bliskość do powierzchni wnęki. Rozważ chłodzenie konformalne dla złożonych części.

⑤ Unikaj martwych stref: Wyeliminuj z projektu obszary, w których materiał lub płyny czyszczące mogą zalegać.

⑥ Przepływ materiału: Zapewnij płynne drogi przepływu materiału, aby zapobiec degradacji i ułatwić czyszczenie.

① Oprzyrządowanie: Stosuj ostre narzędzia skrawające o dodatnim kącie natarcia, najlepiej gatunki powlekane przeznaczone do stali nierdzewnych.

② Parametry skrawania: Stosuj odpowiednie prędkości i posuwy. W przypadku austenitycznych stali nierdzewnych często stosuje się niższe prędkości i wyższe posuwy, aby uniknąć utwardzenia zgniotowego. Używaj obfitej ilości chłodziwa.

③ Polerowanie: Stosuj systematyczne podejście, przechodząc kolejno do coraz drobniejszych ziarnistości ściernych. Upewnij się, że każda ziarnistość całkowicie usuwa ślady z poprzedniego etapu. W przypadku stali o wysokiej czystości (gatunki ESR/VAR) uzyskanie lustrzanego wykończenia jest łatwiejsze. Unikaj zanieczyszczeń krzyżowych z narzędzi używanych do stali węglowych.

① Utrzymywanie czystości podczas całego procesu montażu.

② W razie potrzeby używaj odpowiednich, zgodnych z przepisami smarów do ruchomych części, upewniając się, że są one odpowiednie do danego zastosowania (np. smary spożywcze H1).

Pasywacja: Rozważ pasywację form ze stali nierdzewnej po wszystkich operacjach obróbki skrawaniem, szlifowania i polerowania, zwłaszcza jeśli mogło dojść do zanieczyszczenia wolnym żelazem pochodzącym z narzędzi. Ten proces chemiczny (zazwyczaj z użyciem roztworów kwasu azotowego lub kwasu cytrynowego) usuwa wolne żelazo i wzmacnia naturalną pasywną warstwę tlenku chromu, maksymalizując odporność na korozję.

Przyczyna: Niewłaściwy gatunek stali dla danego polimeru/środowiska, agresywne środki czyszczące (zwłaszcza zawierające chlorki), zanieczyszczenie od oprzyrządowania ze stali węglowej, rozkład warstwy pasywnej, szczeliny.

Rozwiązanie:

① Jeśli to możliwe, należy używać różnych gatunków stali nierdzewnej do łączenia elementów.

② Stosować zgodne z przepisami środki lub powłoki zapobiegające osadzaniu się kamienia na powierzchni.

③ Zapewnij odpowiednie smarowanie środkami smarnymi zgodnymi z FDA/EC (np. klasy spożywczej H1).

④ Poprawa wykończenia powierzchni i projektu pod kątem odstępów.

Przyczyna: Nieprawidłowa procedura spawania, niewłaściwy materiał dodatkowy, brak obróbki cieplnej przed/po spawaniu dla gatunków martenzytycznych.

Rozwiązanie:

① Ściśle przestrzegaj zaleceń dotyczących spawania podanych przez dostawcę stali.

③ Obawy dotyczące obrabialności? (Ograniczenia budżetowe/czasowe).

④ Czy polerowalność do wymaganego poziomu jest osiągalna?

⑤ Wpływ przewodności cieplnej na czas cyklu (akceptowalny/wymagający złagodzenia)?

① Dostępność certyfikowanych, zgodnych gatunków?

② Niezawodność dostawcy i wsparcie techniczne?

③ Ograniczenia budżetowe (równowaga między kosztami a ryzykiem i wydajnością)?

④ Zapewniona identyfikowalność?

Wskazówka decyzyjna: w razie wątpliwości wybieraj wyższą odporność na korozję i konsultuj się z renomowanymi dostawcami stali specjalizującymi się w materiałach dla branż regulowanych. Zawsze priorytetowo traktuj bezpieczeństwo i zgodność z przepisami.
