Kompletny przewodnik po formowaniu tłocznym z gumy silikonowej
Kompletny przewodnik po formowaniu tłocznym z gumy silikonowej
- Kluczowe aspekty projektowania i produkcji
- Najlepsze praktyki w zakresie projektowania i wdrażania
- Typowe problemy i rozwiązania w produkcji
- Pomoc w podejmowaniu decyzji: Kompresja a formowanie wtryskowe LSR
- Powiązane technologie i koncepcje
Co to jest formowanie tłoczne z gumy silikonowej?
Klasyfikacja i rodzaje formowania tłocznego

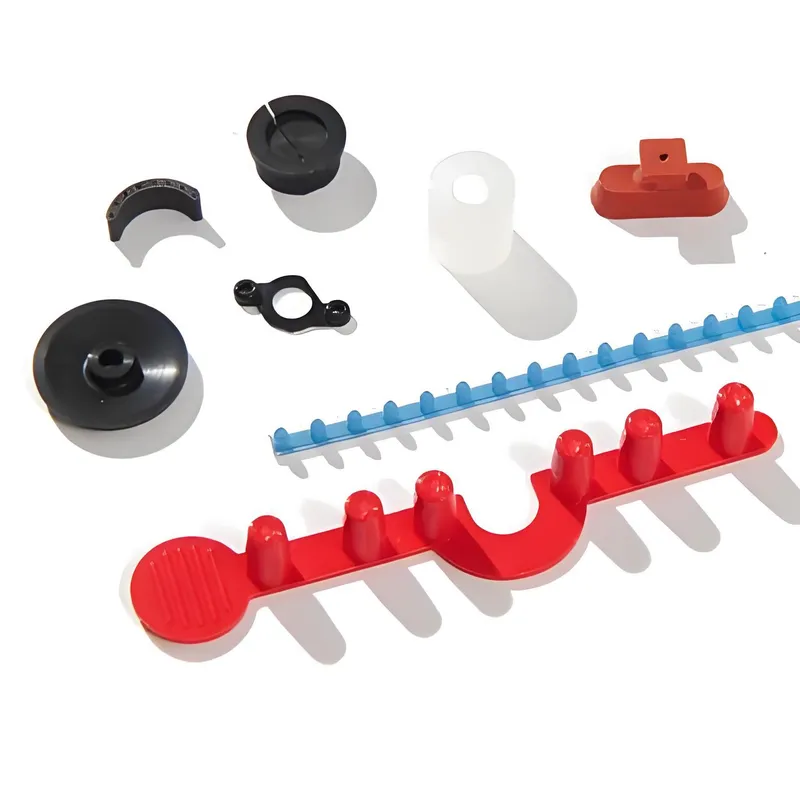

Typowe scenariusze zastosowań i przypadki użycia
Połączenie właściwości materiałowych silikonu z opłacalnością formowania tłocznego czyni go podstawą w wielu sektorach.

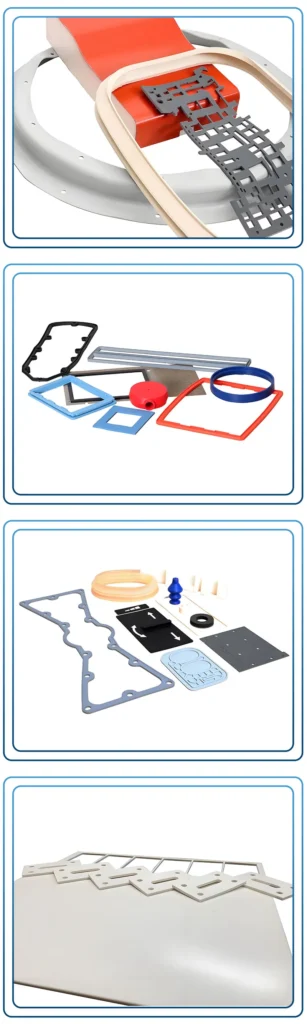

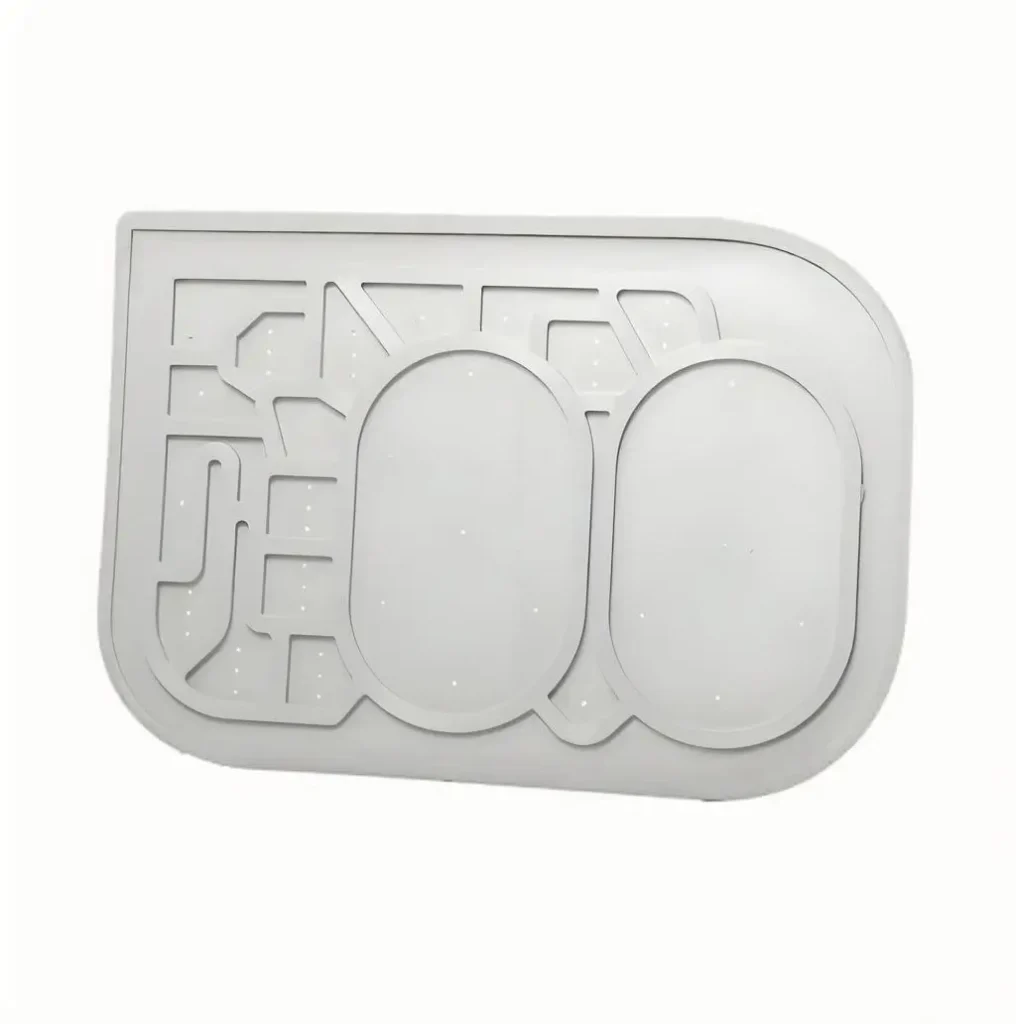

⑤ Przemysł i lotnictwo: Stosowany w wymagających zastosowaniach, które potrzebują wysokowydajnych uszczelnień, membran pompowych, uszczelek przemysłowych i amortyzatorów działających niezawodnie w trudnych warunkach eksploatacji.
Porównanie zalet i wad
Kluczowe cechy i właściwości silikonu formowanego tłocznie
⑥ Trwałość mechaniczna: Silikon zapewnia doskonałą równowagę wytrzymałości na rozciąganie, wydłużenia i odporności na rozdarcie. Jest bardzo elastyczny i ma znakomitą odporność na odkształcenie trwałe po ściskaniu, co oznacza, że wraca do pierwotnego kształtu po ściśnięciu. Twardość można określić w szerokim zakresie, zazwyczaj od 20 do 80 w skali Shore A.
Przepływ pracy w procesach podstawowych: Podział krok po kroku
Podczas gdy podstawowa zasada pozostaje taka sama, formowanie tłoczne można sklasyfikować na podstawie kilku czynników, ujawniając jego zdolność adaptacji do różnych potrzeb produkcyjnych.

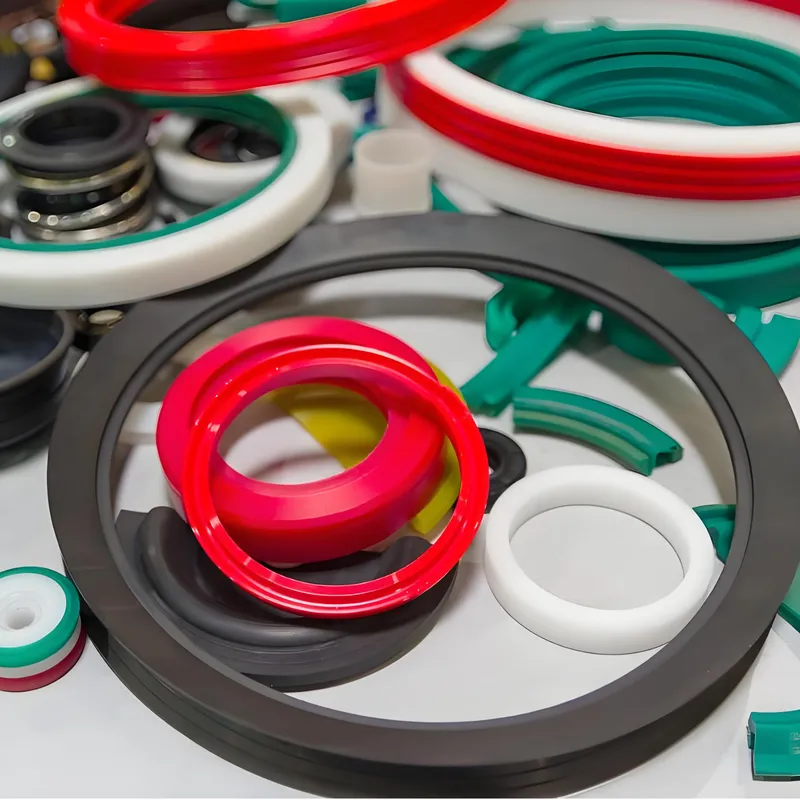

① Przemysł motoryzacyjny: Niezbędny do tworzenia wytrzymałych uszczelnień, uszczelek i O-ringów, które muszą wytrzymywać skrajne temperatury, płyny silnikowe i ciągłe wibracje. Przykłady obejmują uszczelki pokrywy zaworów, osłony świec zapłonowych oraz tuleje tłumiące drgania.
Każdy proces produkcyjny ma swoje kompromisy. Oto zrównoważona analiza silikonowego formowania tłocznego.
1. Główne zalety:
① Niskie koszty oprzyrządowania: Formy do formowania tłocznego mają prostszą konstrukcję w porównaniu do form do formowania wtryskowego. Nie wymagają złożonych systemów kanałów i przewężek, co znacznie obniża początkową inwestycję w oprzyrządowanie. Czyni to tę metodę bardzo atrakcyjną dla prototypowania oraz produkcji mało- i średnioseryjnej.
② Idealne do dużych i masywnych części: Proces doskonale sprawdza się w produkcji części wielkoformatowych, takich jak duże uszczelki lub maty, których wytworzenie za pomocą formowania wtryskowego byłoby nadmiernie trudne lub kosztowne.
③ Doskonała wszechstronność materiałowa: Doskonale nadaje się do gumy o wysokiej spójności (HCR), która ma bardzo wysoką lepkość (konsystencję zbliżoną do kitu). Bezpośrednie umieszczenie materiału w formie minimalizuje naprężenia i degradację, zachowując właściwości materiału.
④ Minimalne straty materiału (z kanałów rozprowadzających): Ponieważ materiał jest umieszczany bezpośrednio we wnęce, nie ma wlewów ani kanałów rozprowadzających, które są głównym źródłem odpadów w formowaniu wtryskowym. Choć powstaje wypływka, ogólnie straty materiału są często mniejsze.
⑤ Opłacalne przy małych i średnich wolumenach: Połączenie niższych kosztów oprzyrządowania i prostszej konfiguracji czyni to najbardziej ekonomicznym wyborem dla serii produkcyjnych, które nie uzasadniają wysokich kosztów narzędzi do formowania wtryskowego.
2. Główne wady:
① Dłuższe czasy cyklu: Proces utwardzania jest najbardziej czasochłonnym etapem i może trwać kilka minut na cykl, w zależności od grubości części. Czyni to ten proces znacznie wolniejszym niż formowanie wtryskowe LSR, w którym czasy cyklu mierzone są w sekundach.
3. Porównanie z formowaniem wtryskowym z ciekłej gumy silikonowej (LSR):
| Cecha | Silikonowe formowanie tłoczne | Formowanie wtryskowe ciekłej gumy silikonowej (LSR) |
|---|---|---|
| Użyty materiał | Guma o wysokiej spójności (HCR/HTV) | Płynna guma silikonowa (LSR) |
| Koszt oprzyrządowania | Niski | Wysoki |
| Czas cyklu | Długi (minuty) | Szybko (sekundy) |
| Wielkość produkcji | Idealny dla niskiej do średniej objętości | Idealny dla dużej objętości |
| Złożoność części | Dobry do prostych i średnio złożonych części | Doskonały do skomplikowanych, złożonych części z drobnymi detalami |
| Koszt pracy | Wysoki (często ręczny) | Niski (wysoce zautomatyzowany) |
| Nadlewka | Znaczący, wymaga przycięcia | Minimalny lub zerowy błysk dzięki precyzyjnemu oprzyrządowaniu |
| Najlepsze dla | Duże części, prototypy, tanie oprzyrządowanie | Małe i średnie części, wąskie tolerancje, duże serie |
Części wykonane metodą formowania tłocznego dziedziczą wyjątkowe właściwości zastosowanej gumy silikonowej HTV (High-Temperature Vulcanizing).
① Wyjątkowa stabilność termiczna: Standardowe gatunki działają niezawodnie w szerokim zakresie temperatur, zazwyczaj od -55°C do +230°C (-67°F do +446°F). Specjalne gatunki mogą przesunąć te granice jeszcze dalej.
Proces formowania tłocznego to systematyczny przepływ pracy, który musi być precyzyjnie kontrolowany, aby zapewnić jakość i powtarzalność.
① Mieszanie i przygotowanie materiału: Proces rozpoczyna się od surowej gumy silikonowej HTV. Jest ona mieszana z czynnikiem utwardzającym (zwykle katalizatorem na bazie nadtlenku), wypełniaczami wzmacniającymi (jak krzemionka pirogeniczna), pigmentami barwiącymi oraz wszelkimi innymi wymaganymi dodatkami w walcarce dwuwałowej lub mieszalniku wewnętrznym. Gotowa mieszanka jest następnie przetwarzana na preformę o określonym kształcie i precyzyjnej masie.
② Przygotowanie formy: Stalowa forma jest dokładnie czyszczona w celu usunięcia wszelkich pozostałości z poprzednich cykli. Na powierzchnie gniazd często nakłada się środek antyadhezyjny do form, aby zapobiec przywieraniu utwardzonej części, co ułatwia łatwe wyjmowanie z formy.
③ Podgrzewanie formy: Obie połowy formy są podgrzewane do dokładnej i jednorodnej temperatury, zazwyczaj między 150°C a 200°C (300°F do 392°F). Temperatura ta ma kluczowe znaczenie dla skutecznego zainicjowania i zakończenia procesu wulkanizacji.
Formowanie tłoczne gumy silikonowej to termoutwardzalny proces produkcyjny wykorzystywany do tworzenia trójwymiarowych części z gumy silikonowej. Podstawowa zasada polega na umieszczeniu precyzyjnie zważonej i ukształtowanej wstępnej formy z nieutwardzonej gumy silikonowej o wysokiej konsystencji (HCR) w rozgrzanej wnęce formy. Następnie prasa hydrauliczna zamyka formę, wywierając ogromne ciśnienie (zazwyczaj od 1000 do 2000 PSI). Ciśnienie to zmusza plastyczny silikon do płynięcia i wypełnienia każdego szczegółu wnęki formy.
Połączenie długotrwałego ciepła i ciśnienia inicjuje reakcję chemiczną zwaną wulkanizacją lub utwardzaniem. Ten nieodwracalny proces sieciuje łańcuchy polimerowe w silikonie, przekształcając go z giętkiego, podobnego do ciasta materiału w solidną, stabilną i elastyczną część gumową. Po ustalonym czasie utwardzania prasa otwiera się, a gotowa część jest wyrzucana.
1. Klasyfikacja według zmienności procesu:
Standardowe formowanie tłoczne: Najczęstszy typ, opisany powyżej, w którym preforma jest umieszczana bezpośrednio w głównym gnieździe formy.
Formowanie tłoczne: Ściśle powiązany proces, w którym preforma jest umieszczana w oddzielnej komorze („garnku”) nad gniazdem formy. Tłok przepycha podgrzany materiał przez kanały („wlewki” i „kanały rozprowadzające”) do zamkniętego gniazda. Jest to często stosowane do bardziej złożonych detali lub do zalewania wkładek, ponieważ oferuje lepszą kontrolę przepływu materiału i redukuje wypływki.
Formowanie tłoczno-wtryskowe: metoda hybrydowa łącząca cechy formowania tłocznego i wtryskowego, zwykle stosowana w konkretnych zastosowaniach wielkoseryjnych wymagających precyzji.
2. Klasyfikacja według postaci materiału:
Surowy materiał silikonowy jest przygotowywany w różnych formach przed formowaniem:
Preformy: Najczęstsza metoda, w której nieutwardzona mieszanka silikonowa jest cięta, wytłaczana lub formowana w określony kształt i o określonej masie (np. krążek, pasek lub arkusz), aby przybliżyć objętość gotowej części.
Masa surowa (bulk compound): W niektórych zastosowaniach odmierzona ilość surowej, nieuformowanej masy silikonowej jest umieszczana bezpośrednio w formie.
3. Klasyfikacja według poziomu automatyzacji:
Ręczny/półautomatyczny: operator odpowiada za załadunek preformy, zainicjowanie cyklu prasy oraz ręczne usunięcie gotowej części i związanego z nią wypływu. Jest to powszechne w przypadku serii niskonakładowych i dużych części.
W pełni automatyczny: Systemy zrobotyzowane obsługują podawanie materiału, wyrzucanie części, a czasem nawet usuwanie wypływki, co czyni go odpowiednim do produkcji mniejszych komponentów w większych wolumenach.

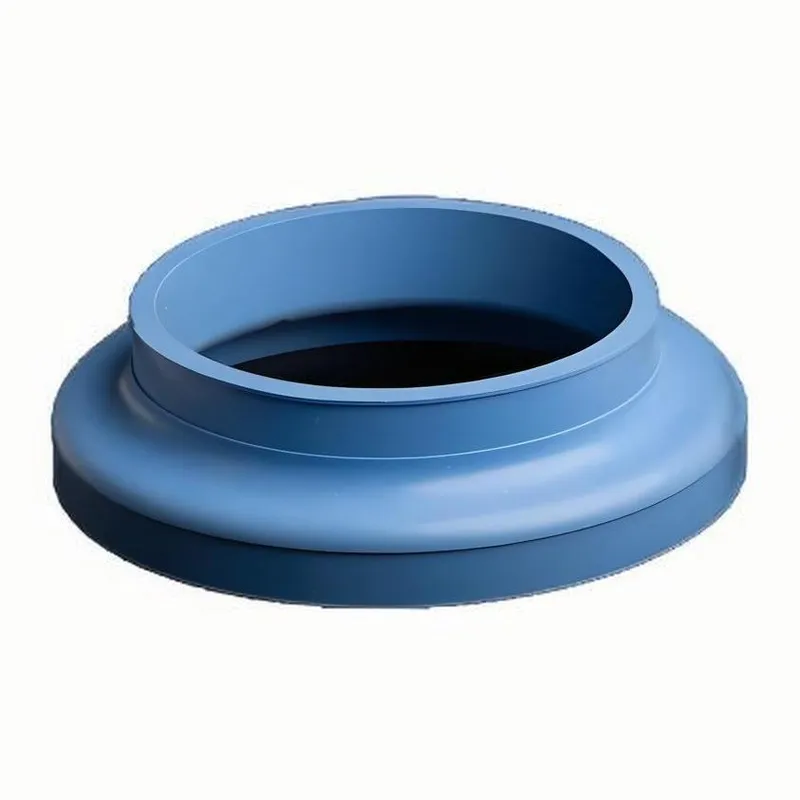

② Medycyna i opieka zdrowotna: Biokompatybilność silikonu klasy medycznej jest kluczowa. Formowanie tłoczne stosuje się do mat chirurgicznych, wielokrotnego użytku masek oddechowych, membran do pomp medycznych, korków do fiolek oraz uszczelek do sprzętu diagnostycznego.

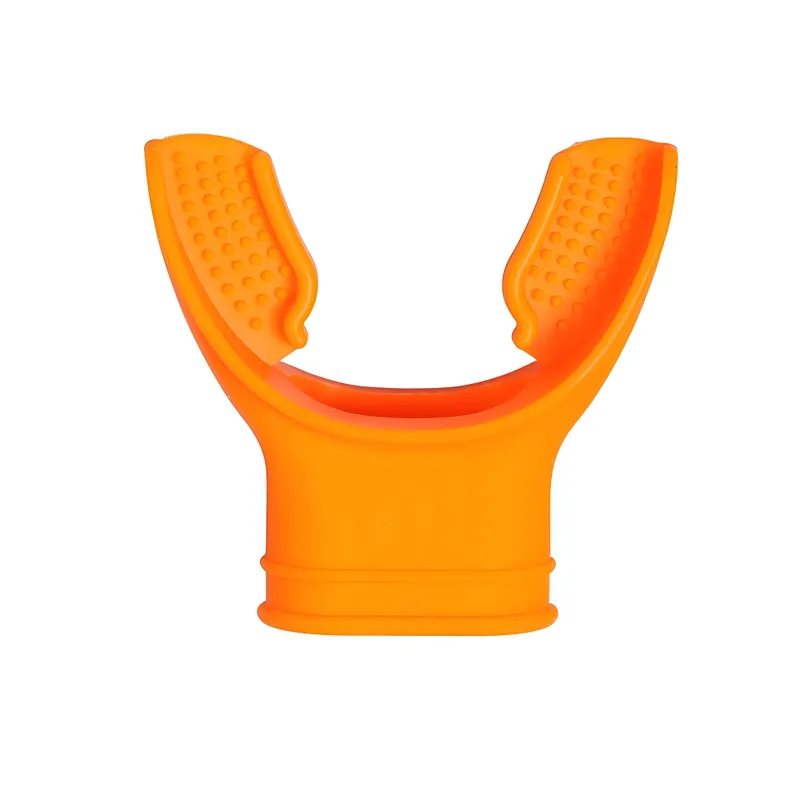

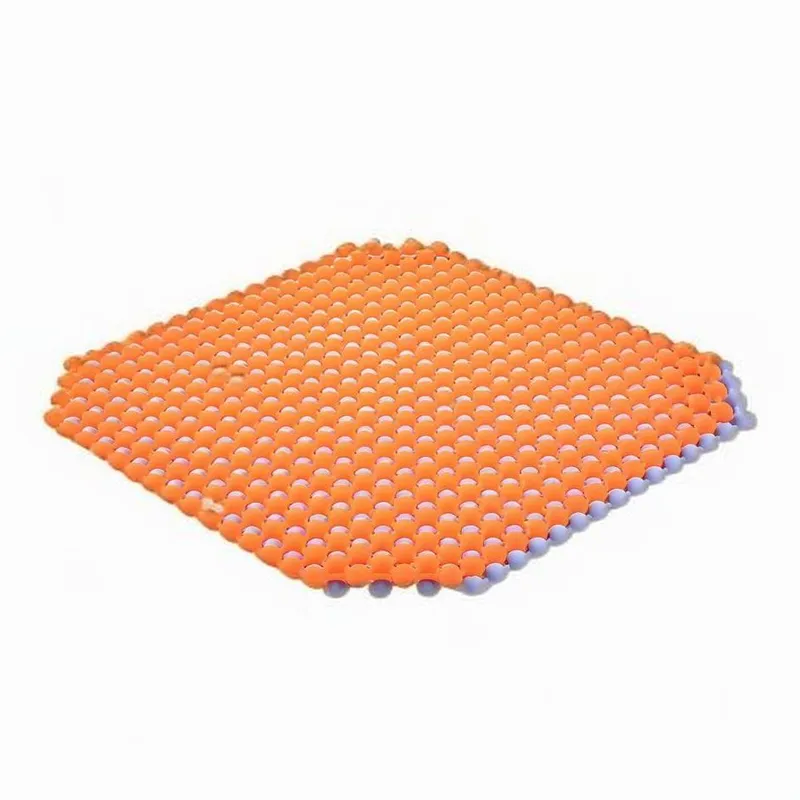

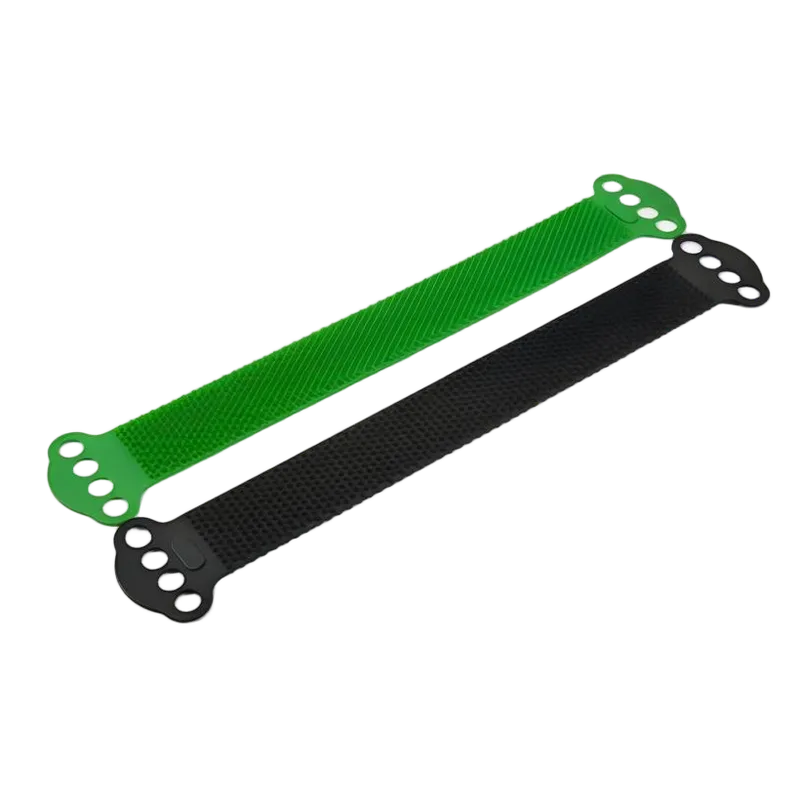

③ Dobra konsumpcyjne: Szeroko stosowane do elastycznych, trwałych i bezpiecznych dla żywności produktów. Typowe przykłady to silikonowe naczynia do pieczenia, łopatki, foremki do lodu, elastyczne paski do zegarków i etui ochronne do elektroniki.

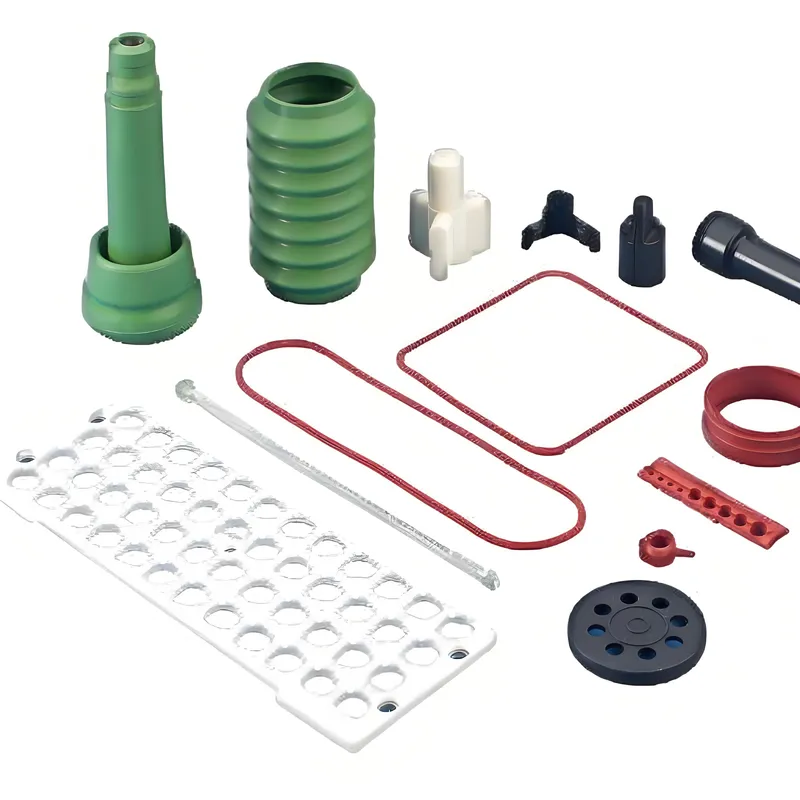

④ Elektronika i elektryka: Doskonałe właściwości dielektryczne silikonu sprawiają, że idealnie nadaje się do izolatorów elektrycznych, uszczelek złączy oraz uszczelek do obudów zewnętrznych chroniących wrażliwą elektronikę przed wilgocią i kurzem. Ważnym zastosowaniem są również przewodzące klawiatury silikonowe.
② Wyższe koszty robocizny: Proces jest często pracochłonny, wymagając ręcznego ładowania preform, wyjmowania części z formy oraz wtórnej operacji usuwania wypływek. Może to podnieść koszt jednostkowy w scenariuszach wielkoseryjnych.
③ Ograniczona złożoność geometryczna: Nie nadaje się dobrze do części o bardzo skomplikowanych detalach, cienkich ściankach czy złożonych podcięciach. Materiał o wysokiej lepkości nie wpływa tak łatwo w mikrostruktury jak ciekła guma silikonowa.
④ Powstawanie wypływki: Prawie niemożliwe jest uniknięcie powstawania wypływki — cienkiej warstwy nadmiaru materiału wyciskanego w linii podziału formy. Wypływka ta musi zostać usunięta w operacji wtórnej (przycinanie lub kriogeniczne usuwanie wypływki), co dodaje czasu i kosztów.
⑤ Powtarzalność między częściami: W dużym stopniu zależy od precyzyjnego umieszczenia preformy przez operatora. Różnice w umiejscowieniu mogą prowadzić do niewielkich niespójności grubości ścianek lub wymiarów części w porównaniu z wysoce powtarzalnym charakterem formowania wtryskowego.
② Doskonała odporność środowiskowa i chemiczna: Silikon jest wysoce odporny na ozon, promieniowanie UV, wilgoć i działanie warunków atmosferycznych, co czyni go idealnym do zastosowań zewnętrznych. Jest również odporny na wiele olejów, rozpuszczalników i chemikaliów, choć konkretną kompatybilność należy zawsze zweryfikować.
③ Doskonała biokompatybilność: Silikony klasy medycznej są nietoksyczne, hipoalergiczne i nie sprzyjają rozwojowi drobnoustrojów. Mogą być sterylizowane różnymi metodami (autoklaw, EtO, promieniowanie gamma) i są certyfikowane do kontaktu ze skórą (USP Class VI), a nawet do implantacji.
④ Wysoka izolacja elektryczna: Guma silikonowa posiada wysoką wytrzymałość dielektryczną i rezystywność skrośną, co czyni ją najlepszym wyborem do izolatorów i złączy elektrycznych.
⑤ Konfigurowalne właściwości: Bazowy silikon może być mieszany z dodatkami w celu uzyskania określonych właściwości, takich jak zwiększona trudnopalność (UL 94 V-0), przewodność elektryczna (poprzez dodanie cząstek węgla lub metalu) czy szeroka gama kolorów.
④ Umieszczanie preformy silikonowej: Przy otwartej prasie operator ostrożnie umieszcza wstępnie zważoną preformę silikonową w dolnej połowie podgrzanej wnęki formy. Rozmieszczenie jest strategiczne, aby po zamknięciu formy materiał rozpłynął się i wypełnił wszystkie obszary, wypychając powietrze przez odpowietrzenia.
⑤ Zamknięcie i sprężanie formy: Prasa hydrauliczna zamyka się, łącząc dwie połowy formy. Zostaje przyłożone wysokie ciśnienie zamykania, zmuszając zmiękczony teraz silikon do rozpłynięcia się i przyjęcia kształtu wnęki.
⑥ Utwardzanie (wulkanizacja): Część jest utrzymywana pod działaniem ciepła i ciśnienia przez określony czas utwardzania. Czas ten może wynosić od 1 do ponad 10 minut, w zależności od grubości części, składu silikonu oraz temperatury formy. Na tym etapie zachodzi reakcja termoutwardzania, trwale ustalając kształt części.
⑦ Wyjmowanie z formy: Po zakończeniu cyklu utwardzania prasa się otwiera. Operator ostrożnie wyjmuje gotową część z formy. Może to być wykonane ręcznie lub za pomocą strumieni sprężonego powietrza albo mechanicznych wypychaczy wbudowanych w formę.
⑧ Obróbka końcowa: Część rzadko jest gotowa bezpośrednio po wyjęciu z formy.
• Usuwanie wypływki: Nadmiar wypływki wokół linii podziału jest usuwany ręcznie ostrzem, poprzez kriogeniczne usuwanie wypływki (zamrażanie części, aby wypływka stała się krucha) lub za pomocą precyzyjnego wykrawania.
• Dotwardzanie (post-curing): Wiele części o wysokiej wydajności przechodzi wtórny proces dotwardzania. Umieszcza się je w piecu z wymuszonym obiegiem gorącego powietrza na kilka godzin (np. 4 godziny w 200°C), aby usunąć wszelkie pozostałe produkty uboczne po utwardzaniu nadtlenkowym oraz ustabilizować i poprawić końcowe właściwości fizyczne materiału.
Formowanie tłoczne z gumy silikonowej: Kompleksowy przewodnik
Zapoznaj się z kompletnym procesem formowania tłocznego gumy silikonowej w naszym szczegółowym przewodniku.
Kluczowe aspekty projektowania i produkcji
④ Konstrukcja i wykonanie formy: Dobrze zaprojektowana forma jest niezbędna. Kluczowe elementy konstrukcji obejmują lokalizację linii podziału, uwzględnienie odpowiednich kątów pochylenia dla łatwego wyjmowania części, skuteczne odpowietrzanie umożliwiające ucieczkę uwięzionego powietrza oraz jakość stali narzędziowej i wykończenia powierzchni.
Najlepsze praktyki w zakresie projektowania i wdrażania
Typowe problemy i rozwiązania w produkcji
Pomoc w podejmowaniu decyzji: Kompresja a formowanie wtryskowe LSR
④ Wymagane są bardzo wąskie tolerancje i wysoka spójność między częściami.
⑤ Proces musi być w pełni zautomatyzowany przy minimalnym nakładzie pracy.
Powiązane technologie i koncepcje
Sukces w formowaniu tłocznym zależy od zwrócenia szczególnej uwagi na kilka krytycznych czynników.
① Wybór materiału: To pierwsza i najważniejsza decyzja. Wybór gatunku silikonu musi opierać się na wymaganiach zastosowania dotyczących twardości (durometru), zakresu temperatur, odporności chemicznej, koloru oraz wszelkich specjalnych certyfikatów (np. FDA, USP Class VI).
Przestrzeganie ustalonych zasad projektowania pod kątem produkcji (DFM) dla formowania tłocznego może zapobiec kosztownym błędom i poprawić jakość końcowej części.
Najlepsze praktyki projektowania części:
① Zachowaj jednolitą grubość ścianek: Drastyczne różnice grubości ścianek mogą prowadzić do nierównomiernego utwardzania, naprężeń wewnętrznych i potencjalnego wypaczenia. Dąż do jak najbardziej jednolitej grubości.
Nawet w przypadku dobrze zaprojektowanej części, podczas produkcji mogą pojawić się problemy. Oto najczęstsze problemy i sposoby ich rozwiązywania.
| Opis problemu | Potencjalne przyczyny | Rozwiązania i strategie łagodzenia skutków |
|---|---|---|
| Niedolewy / niepełne wypełnienia (część niekompletna) | – Niewystarczająca ilość materiału (zbyt lekka preforma) – Przedwczesne utwardzanie (przypalanie) – Uwięzione powietrze uniemożliwiające przepływ materiału – I | – Zweryfikuj masę preformy; zwiększ w razie potrzeby. – Zoptymalizuj umieszczenie preformy dla lepszego przepływu. – Obniż temperaturę formy |
| Nadmierna lampa błyskowa | – Zbyt dużo materiału (zbyt ciężka preforma) – Niewystarczająca siła zamykania prasy – Zużyte powierzchnie linii podziału formy | – Zredukuj masę preformy do wartości docelowej. – Zwiększ ciśnienie zamykania prasy. – Sprawdź formę pod kątem zużycia i |
| Pułapki powietrzne / puste przestrzenie / porowatość | – Nieprawidłowe umieszczenie preformy powodujące uwięzienie powietrza – Niewystarczające lub zatkane odpowietrzenia formy – Wilgoć w mieszance silikonowej – Mate | – Zmień kształt preformy lub jej położenie w formie. – „Przepchnij” prasę (szybko otwórz i zamknij) na wczesnym etapie cyklu |
| Pęcherze lub pęcherzyki na powierzchni części | – Niedostateczne utwardzenie (gazy nadal się wydzielają podczas wyjmowania części z formy) – Uwięzione lotne produkty uboczne | – Zwiększ czas utwardzania lub temperaturę utwardzania. – Zapewnij prawidłowy cykl doutwardzania. – Popraw odpowietrzenie formy. |
| Część Trzymanie się formy | – Niewystarczający lub zużyty środek antyadhezyjny – Chropowata lub uszkodzona powierzchnia gniazda formy – Niedostateczne utwardzenie pozostawiające część „klei | – Ustal stały harmonogram czyszczenia i ponownego nakładania środka antyadhezyjnego. – Wypoleruj gniazdo formy do gład |
(Część niekompletna)
Skorzystaj z tego krótkiego przewodnika, aby zdecydować, który proces jest lepiej dopasowany do Twojego projektu:
1. Wybierz silikonowe formowanie tłoczne, jeśli:
① Wielkość produkcji jest niska do średniej (np. setki do kilku tysięcy części).
② Część jest duża, gruba lub ma prostą lub umiarkowaną geometrię.
③ Budżet na narzędzia jest głównym ograniczeniem.
④ Jesteś w fazie prototypowania lub początkowego uruchomienia.
⑤ Wymagany materiał to wysokoudarowa lub specjalistyczna mieszanka HTV/HCR.
2. Wybierz formowanie wtryskowe LSR, jeśli:
① Wielkość produkcji jest wysoka (np. dziesiątki tysięcy do milionów części).
② Część jest mała, ma cienkie ścianki lub złożoną geometrię ze skomplikowanymi szczegółami.
③ Czas cyklu i koszt pojedynczej części przy dużej objętości są głównymi czynnikami.
① Formowanie wtryskowe ciekłej gumy silikonowej (LSR): Jak omówiono, jest to główna alternatywa dla produkcji wielkoseryjnej. Wykorzystuje dwuskładnikowy materiał ciekły, który jest automatycznie mieszany i wtryskiwany do formy, oferując bardzo szybkie cykle i wysoką precyzję.
② Formowanie transferowe silikonu: Pomost między formowaniem tłocznym a wtryskowym. Zapewnia lepszą kontrolę niż standardowe formowanie tłoczne i doskonale sprawdza się przy zalewaniu komponentów elektronicznych lub wkładek metalowych, ponieważ materiał wpływa do formy delikatniej.
③ Wytłaczanie silikonu: Proces ciągły stosowany do tworzenia liniowych profili, takich jak przewody, sznury, taśmy i złożone kształty przekroju poprzecznego. Silikon jest przepychany przez matrycę w celu uformowania profilu, a następnie utwardzany w linii.
② Projektowanie i kontrola preformy: Masa preformy musi być niezwykle dokładna. Zbyt mała ilość materiału skutkuje „niedolewem” (niekompletną częścią), podczas gdy zbyt duża ilość materiału powoduje nadmierne, trudne do usunięcia wypływki. Kształt i umiejscowienie preformy są również krytyczne, aby zapewnić właściwy przepływ materiału i zapobiec uwięzieniu powietrza.
③ Kontrola parametrów procesu: „Żelazny trójkąt” temperatury, ciśnienia i czasu musi być ściśle kontrolowany i zoptymalizowany dla każdej konkretnej kombinacji części i materiału, aby uzyskać powtarzalne wyniki.
② Stosuj hojne promienie i zaokrąglenia: Ostre narożniki wewnętrzne są punktami koncentracji naprężeń i mogą utrudniać przepływ materiału. Używaj zaokrąglonych narożników i zaokrągleń, aby poprawić trwałość i wypełnianie formy.
③ Stosuj odpowiednie kąty zanurzenia: Kąt zanurzenia to lekkie zwężenie zastosowane na pionowych ściankach. Zwykle zaleca się zanurzenie od 1 do 3 stopni, aby umożliwić wyjęcie części z formy bez uszkodzeń.
④ Zaplanuj linię podziału: Miejsce, w którym stykają się dwie połowy formy (linia podziału), zawsze pozostawi ślad świadka i jest tam, gdzie powstaje wypływka. Umieść ją na niekrytycznej lub mniej widocznej powierzchni części.
⑤ Określaj realistyczne tolerancje: Formowanie tłoczne jest mniej precyzyjne niż formowanie wtryskowe. Zrozum jego ograniczenia i określaj tolerancje osiągalne dla tego procesu, aby uniknąć niepotrzebnych kosztów.
④ Kalandrowanie silikonu: Proces produkcji ciągłych arkuszy gumy silikonowej o precyzyjnej grubości. Mieszanka silikonowa jest przepuszczana przez szereg podgrzewanych walców, które prasują ją w cienki, jednolity arkusz.
⑤ Guma o wysokiej konsystencji (HCR): Znana również jako silikon HTV (wulkanizowany w wysokiej temperaturze), jest to surowiec do formowania tłocznego. Ma wysoką lepkość i konsystencję zbliżoną do kitu lub ciasta, wymagając do przetwarzania walcarek lub mieszalników. Różni się od niskolepkiego, pompowalnego LSR.
⑥ Wulkanizacja: Podstawowy proces chemiczny, który nadaje silikonowi jego ostateczne gumowe właściwości. Może być inicjowany przez różne układy katalizatorów:
⑦ Utwardzanie nadtlenkowe: Powszechny i opłacalny system stosowany w formowaniu tłocznym. Może pozostawiać kwaśne produkty uboczne, które są usuwane podczas doutwardzania.
⑧ Utwardzanie platynowe (utwardzanie addycyjne): Czystszy system, który nie wytwarza produktów ubocznych, często stosowany do LSR i zastosowań medycznych o wysokiej czystości. Jest bardziej wrażliwy na zanieczyszczenia.
