실리콘 고무 압축 성형에 대한 완벽한 가이드
실리콘 고무 압축 성형에 대한 완벽한 가이드
- 설계 및 제조 시 주요 고려 사항
- 설계 및 구현 모범 사례
- 프로덕션에서 흔히 발생하는 문제와 해결 방법
- 의사 결정 지원: 압축 성형 대 LSR 사출 성형
- 관련 기술 및 개념
실리콘 고무 압축 성형이란 무엇입니까?
압축 성형의 분류 및 유형

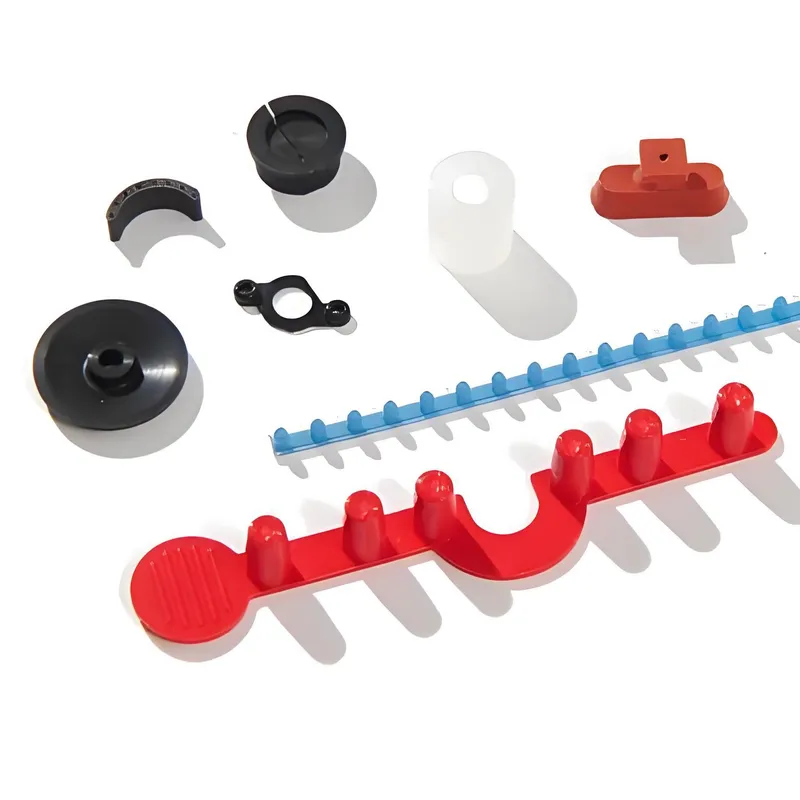

일반적인 애플리케이션 시나리오 및 사용 사례
실리콘의 재료 특성과 압축 성형의 비용 효율성의 조합은 이를 수많은 분야에서 필수적인 요소로 만듭니다.

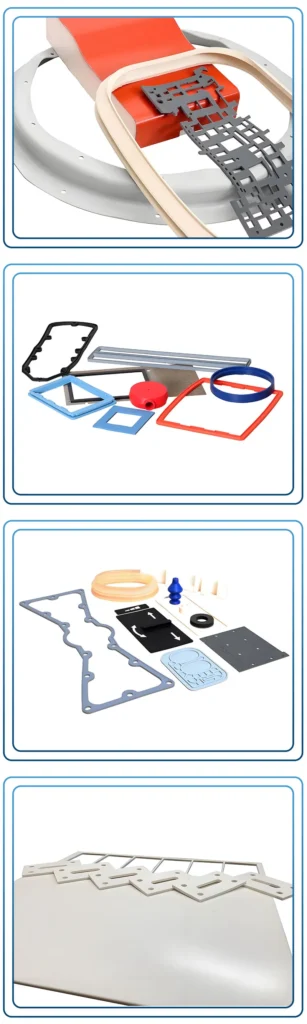

⑤ 산업 및 항공우주: 가혹한 작동 조건에서 안정적으로 성능을 발휘하는 고성능 씰, 펌프 다이어프램, 산업용 가스켓, 충격 마운트가 요구되는 중부하 애플리케이션에 사용됩니다.
장점과 단점 비교
압축 성형 실리콘의 주요 특성 및 특성
⑥ 기계적 내구성: 실리콘은 인장 강도, 신율, 내인열성의 우수한 균형을 제공한다. 매우 유연하며 압축 세트 저항성이 뛰어나 압축 후 원래 형태로 복원된다. 경도는 일반적으로 20~80 Shore A 경도계 범위 내에서 폭넓게 지정할 수 있다.
핵심 프로세스 워크플로: 단계별 분석
기본 원리는 동일하지만 압축 성형은 여러 가지 요소에 따라 분류할 수 있으며, 이를 통해 다양한 생산 요구 사항에 대한 적응성을 드러냅니다.

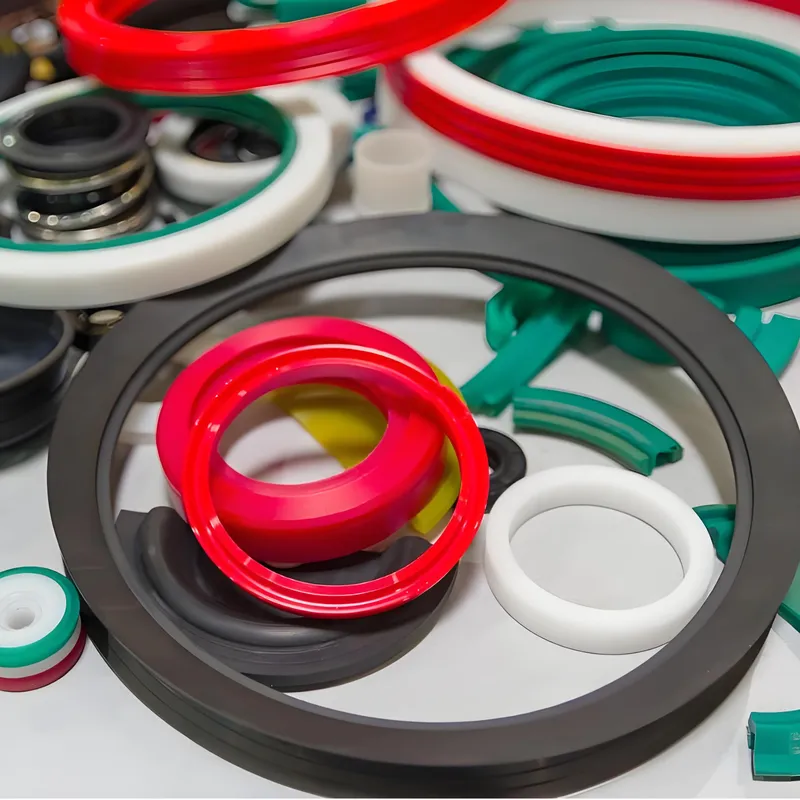

① 자동차 산업: 극한의 온도, 엔진 오일, 지속적인 진동을 견뎌야 하는 견고한 씰, 개스킷, O-링을 제작하는 데 필수적입니다. 예로는 밸브 커버 개스킷, 점화 플러그 부트, 진동 감쇠 부싱이 있습니다.
모든 제조 공정에는 장단점이 있습니다. 다음은 실리콘 압축 성형에 대한 균형 잡힌 분석입니다.
1. 주요 이점:
① 낮은 금형 비용: 압축 성형용 금형은 사출 성형용 금형에 비해 설계가 더 단순합니다. 복잡한 러너 및 게이트 시스템이 필요하지 않아 금형에 대한 초기 투자를 크게 줄입니다. 이로 인해 프로토타이핑 및 중소량 생산에 매우 매력적입니다.
② 크고 부피가 큰 부품에 이상적: 이 공정은 대형 개스킷이나 매트와 같이 사출 성형으로 제작하기에는 지나치게 어렵거나 비용이 많이 드는 대형 부품을 생산하는 데 탁월합니다.
③ 뛰어난 재료 다용성: 점도가 매우 높은(퍼티 같은 점도) 고점도 고무(HCR)에 완벽하게 적합합니다. 재료를 금형에 직접 배치하면 응력과 열화가 최소화되어 재료의 특성이 보존됩니다.
④ 최소한의 재료 낭비(러너로 인한): 재료가 캐비티에 직접 배치되므로 사출 성형에서 낭비의 주요 원인인 스프루나 러너가 없습니다. 플래시가 생성되기는 하지만 전체적으로 재료 낭비가 적은 경우가 많습니다.
⑤ 중소량 생산에 비용 효율적: 낮은 툴링 비용과 간단한 셋업의 조합은 사출 성형 툴의 높은 비용이 정당화되지 않는 생산에 가장 경제적인 선택이 됩니다.
2. 주요 단점:
① 더 긴 주기 시간: 경화 과정은 가장 시간이 많이 걸리는 단계이며, 부품 두께에 따라 주기당 몇 분이 소요될 수 있습니다. 이로 인해 주기 시간이 초 단위로 측정되는 LSR 사출 성형보다 훨씬 느립니다.
3. 액상 실리콘 고무(LSR) 사출 성형과의 비교:
| 기능 | 실리콘 압축 성형 | 액상 실리콘 고무(LSR) 사출 성형 |
|---|---|---|
| 사용된 재료 | 고탄성 고무(HCR/HTV) | 액상 실리콘 고무(LSR) |
| 툴링 비용 | 낮음 | 높음 |
| 주기 시간 | 긴 (분 단위) | 빠름 (초) |
| 생산량 | 소량 내지 중량 생산에 이상적 | 대량 생산에 이상적 |
| 부품 복잡성 | 간단한 부품에서 중간 정도의 복잡한 부품에 적합 | 섬세한 디테일이 있는 복잡하고 복잡한 부품에 적합 |
| 인건비 | 높음 (종종 수동) | 낮음 (고도로 자동화됨) |
| 플래시 | 중요, 트리밍 필요 | 정밀 툴링으로 플래시를 최소화하거나 사용하지 않음 |
| 최상의 대상 | 대형 부품, 프로토타입, 저비용 툴링 | 중소형 부품, 엄격한 공차, 대량 실행 |
압축 성형으로 제작된 부품은 사용된 고온 가황(HTV) 실리콘 고무의 뛰어난 특성을 그대로 이어받습니다.
① 탁월한 열 안정성: 표준 등급은 일반적으로 -55°C에서 +230°C(-67°F에서 +446°F)까지의 광범위한 온도 범위에서 안정적으로 작동합니다. 특수 등급은 이러한 한계를 더욱 확장할 수 있습니다.
압축 성형 공정은 품질과 반복성을 보장하기 위해 정밀하게 제어해야 하는 체계적인 워크플로입니다.
① 재료 배합 및 준비: 이 과정은 원료 HTV 실리콘 검으로 시작됩니다. 이것은 2롤 밀 또는 내부 믹서에서 경화제(일반적으로 과산화물 기반 촉매), 보강 충전제(퓸드 실리카 등), 착색 안료 및 기타 필요한 첨가제와 혼합됩니다. 그런 다음 최종 배합물은 특정 형상과 정확한 중량의 예비 성형체로 가공됩니다.
② 금형 준비: 강재 금형은 이전 사이클의 잔류물을 제거하기 위해 철저히 세척됩니다. 경화된 부품이 달라붙는 것을 방지하고 쉬운 탈형을 위해 캐비티 표면에 이형제를 자주 도포합니다.
③ 금형 가열: 금형의 양쪽 절반을 일반적으로 150°C에서 200°C(300°F에서 392°F) 사이의 정밀하고 균일한 온도로 가열합니다. 이 온도는 가황 프로세스를 효율적으로 시작하고 완료하는 데 매우 중요합니다.
실리콘 고무 압축 성형은 실리콘 고무로 3차원 부품을 만드는 데 사용되는 열경화성 제조 공정입니다. 핵심 원리는 경화되지 않은 고일관성 실리콘 고무(HCR)의 정확한 무게와 모양을 갖춘 프리폼을 가열된 몰드 캐비티에 넣는 것입니다. 그런 다음 유압 프레스가 몰드를 닫으면서 엄청난 압력(일반적으로 1,000~2,000 PSI)을 가합니다. 이 압력으로 인해 가단성 실리콘이 흐르면서 몰드 캐비티의 모든 디테일을 채우게 됩니다.
지속적인 열과 압력의 조합은 가황 또는 경화라는 화학 반응을 시작합니다. 이 비가역적인 공정은 실리콘 내의 폴리머 사슬을 교차 연결하여 유연하고 반죽과 같은 재료에서 단단하고 안정적이며 탄력 있는 고무 부품으로 변환합니다. 설정된 경화 시간이 지나면 프레스가 열리고 완성된 부품이 배출됩니다.
1. 프로세스 변형에 따른 분류:
표준 압축 성형: 위에서 설명한 대로 가장 일반적인 유형으로, 프리폼을 메인 금형 캐비티에 직접 배치합니다.
트랜스퍼 성형: 프리폼을 금형 캐비티 위의 별도 챔버("포트")에 배치하는 밀접하게 관련된 공정입니다. 플런저가 가열된 재료를 채널("스프루" 및 "러너")을 통해 닫힌 캐비티로 밀어 넣습니다. 이는 재료 흐름에 대한 더 나은 제어를 제공하고 플래시를 줄이므로 더 복잡한 부품이나 인서트 오버몰딩에 종종 사용됩니다.
압축-사출 성형: 압축 성형과 사출 성형 양쪽의 특징을 결합한 하이브리드 방식으로, 일반적으로 정밀도를 요구하는 특정 대량 생산 애플리케이션에 사용됩니다.
2. 자료 형태별 분류:
원재료인 실리콘은 성형 전에 다양한 형태로 준비됩니다:
프리폼: 가장 일반적인 방법으로, 경화되지 않은 실리콘 컴파운드를 최종 부품의 부피에 근접하도록 특정 형상과 무게(예: 퍽, 스트립 또는 시트)로 절단, 압출 또는 성형합니다.
벌크 컴파운드: 일부 용도의 경우 정량의 미성형 실리콘 원료 컴파운드를 금형에 직접 투입합니다.
3. 자동화 수준별 분류:
수동/반자동: 작업자가 프리폼을 로딩하고, 프레스 주기를 시작하며, 완성된 부품과 관련 플래시를 수동으로 제거하는 것을 담당합니다. 이는 소량 생산과 대형 부품에서 일반적입니다.
완전 자동: 로봇 시스템이 재료 투입, 부품 배출, 때로는 디플래싱까지 처리하여 소형 부품의 대량 생산에 적합합니다.

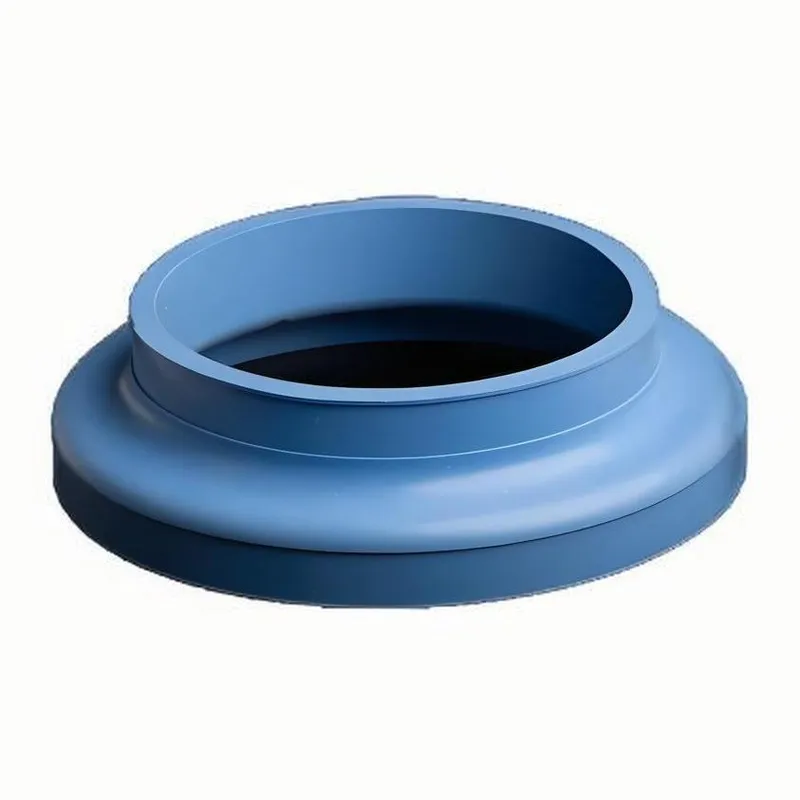

② 의료 및 헬스케어: 의료 등급 실리콘의 생체 적합성이 핵심입니다. 압축 성형은 수술용 매트, 재사용 가능한 호흡 마스크, 의료용 펌프 다이어프램, 바이알 마개 및 진단 장비용 씰에 사용됩니다.
③ 소비재: 유연하고 내구성이 있으며 식품에 안전한 제품에 널리 사용됩니다. 일반적인 예로는 실리콘 베이크웨어, 주걱, 얼음틀, 유연한 시계 밴드, 전자제품 보호 케이스 등이 있습니다.

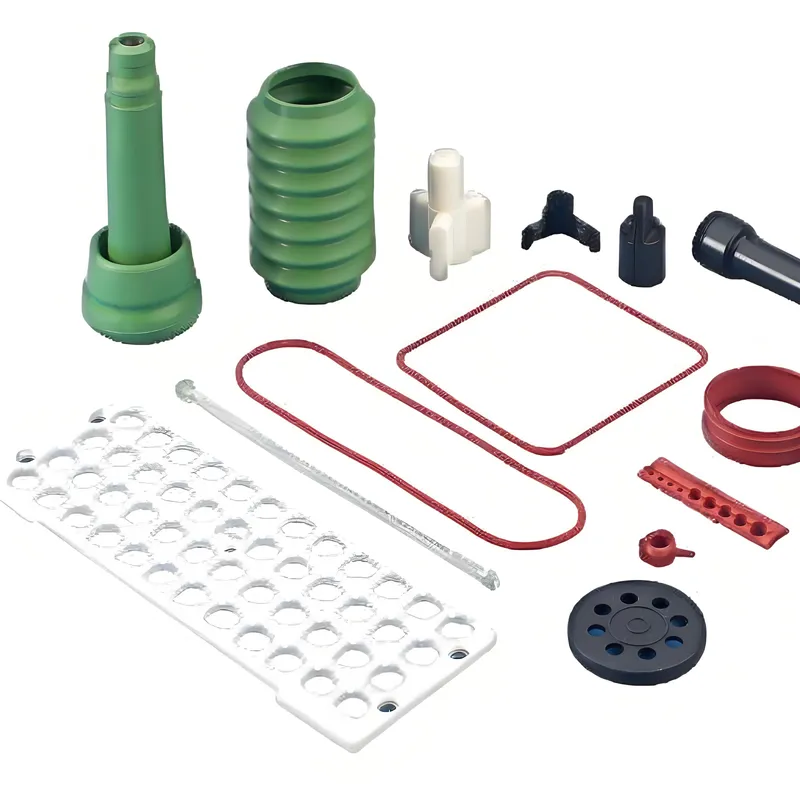

④ 전자 및 전기: 실리콘의 뛰어난 유전 특성은 민감한 전자 제품을 습기와 먼지로부터 보호하는 옥외 인클로저용 전기 절연체, 커넥터 씰, 개스킷에 이상적입니다. 전도성 실리콘 키패드도 주요 용도입니다.
② 높은 인건비: 이 공정은 종종 노동 집약적이어서 프리폼의 수동 적재, 부품의 탈형 및 2차 디플래싱 작업이 필요합니다. 이는 대량 생산 시나리오에서 부품당 비용을 높일 수 있습니다.
③ 제한된 기하학적 복잡성: 매우 정교한 디테일, 얇은 벽 또는 복잡한 언더컷이 있는 부품에는 적합하지 않습니다. 고점도 재료는 액상 실리콘 고무만큼 미세 형상으로 쉽게 흐르지 않습니다.
④ 플래시 발생: 금형 파팅 라인에서 짜여져 나오는 얇은 여분 재료 막인 플래시의 생성을 피하는 것은 거의 불가능합니다. 이 플래시는 2차 작업(트리밍 또는 극저온 디플래싱)에서 제거되어야 하며, 이는 시간과 비용을 추가합니다.
⑤ 부품 간 일관성: 작업자에 의한 예비 성형품의 정밀한 배치에 크게 의존합니다. 배치의 편차는 사출 성형의 높은 반복성에 비해 벽 두께나 부품 치수에서 약간의 불일치를 초래할 수 있습니다.
② 뛰어난 환경 및 내화학성: 실리콘은 오존, UV 방사선, 습기 및 풍화에 대한 저항성이 높아 실외 용도에 이상적입니다. 또한 많은 오일, 용제 및 화학 물질에 저항하지만, 특정 호환성은 항상 검증해야 합니다.
③ 뛰어난 생체 적합성: 의료용 실리콘은 무독성, 저자극성이며 미생물 성장을 지원하지 않습니다. 다양한 방법(오토클레이브, EtO, 감마선)으로 멸균할 수 있으며, 피부 접촉(USP Class VI)은 물론 이식용으로도 인증되어 있습니다.
④ 높은 전기 절연: 실리콘 고무는 높은 유전체 강도와 체적 저항률을 가지고 있어 전기 절연체와 커넥터에 최고의 선택입니다.
⑤ 맞춤형 특성: 베이스 실리콘은 첨가제와 혼합하여 향상된 난연성(UL 94 V-0), 전기 전도성(카본 또는 금속 입자 첨가), 또는 다양한 색상과 같은 특정 특성을 구현할 수 있습니다.
④ 실리콘 예비 성형품 적재: 프레스가 열린 상태에서 작업자가 미리 계량된 실리콘 예비 성형품을 가열된 금형 캐비티의 하부에 조심스럽게 배치합니다. 이 배치는 금형이 닫힐 때 재료가 흘러 모든 영역을 채우고 벤트를 통해 공기를 밀어내도록 하는 전략적인 것입니다.
⑤ 금형 폐쇄 및 압축: 유압 프레스가 닫히면서 두 금형 반쪽이 합쳐집니다. 높은 형체력이 가해져 이제 연화된 실리콘이 캐비티 형상에 따라 흐르고 순응하도록 합니다.
⑥ 경화(가황): 부품을 미리 정해진 경화 시간 동안 열과 압력 하에 유지한다. 이 시간은 부품 두께, 실리콘 배합, 금형 온도에 따라 1분에서 10분 이상까지 다양하다. 이 단계에서 열경화 반응이 일어나 부품의 형태가 영구적으로 고정된다.
⑦ 이형: 경화 사이클이 완료되면 프레스가 열린다. 그러면 작업자가 완성된 부품을 금형에서 조심스럽게 꺼낸다. 이는 수동으로 하거나 금형에 내장된 압축 공기 분사 또는 기계식 이젝터 핀의 도움을 받아 이루어질 수 있다.
⑧ 포스트 프로세싱: 부품이 금형에서 나오자마자 완성되는 경우는 드물다.
• 디플래싱: 파팅 라인 주변의 과도한 플래시는 블레이드로 수동으로 트리밍하거나, 극저온 디플래싱(부품을 얼려 플래시를 취성화)을 통해, 또는 정밀 다이 커팅을 통해 제거됩니다.
• 후경화: 많은 고성능 부품은 2차 후경화 공정을 거칩니다. 순환식 열풍 오븐에 여러 시간(예: 200°C에서 4시간) 동안 넣어 과산화물 경화로 인한 잔류 부산물을 제거하고 재료의 최종 물리적 특성을 안정화하고 향상시킵니다.
실리콘 고무 압축 성형: 종합 가이드
심층 가이드에서 실리콘 고무 압축 성형 공정에 대해 자세히 알아보세요.
설계 및 제조 시 주요 고려 사항
④ 금형 설계 및 제작: 잘 설계된 금형이 필수적입니다. 주요 설계 요소로는 파팅 라인의 위치, 부품을 쉽게 제거하기 위한 충분한 구배 각도의 포함, 갇힌 공기가 빠져나가도록 하는 효과적인 벤팅, 그리고 공구강 및 표면 마감의 품질이 있습니다.
설계 및 구현 모범 사례
프로덕션에서 흔히 발생하는 문제와 해결 방법
의사 결정 지원: 압축 성형 대 LSR 사출 성형
매우 엄격한 허용 오차와 부품 간 높은 일관성이 필요합니다.
최소한의 노동력으로 프로세스를 완전히 자동화해야 합니다.
관련 기술 및 개념
압축 성형의 성공 여부는 몇 가지 중요한 요소에 대한 세심한 주의에 달려 있습니다.
① 재료 선택: 이것이 가장 먼저이자 가장 중요한 결정입니다. 실리콘 등급의 선택은 경도(듀로미터), 온도 범위, 내화학성, 색상 및 특수 인증(예: FDA, USP Class VI)에 대한 응용 분야의 요구 사항을 기반으로 해야 합니다.
압축 성형에 대해 확립된 제조 설계(DFM) 원칙을 따르면 비용이 많이 드는 오류를 방지하고 최종 부품 품질을 개선할 수 있습니다.
부품 설계 모범 사례:
① 균일한 벽 두께 유지: 벽 두께의 급격한 변화는 불균일한 경화, 내부 응력 및 잠재적 휨을 초래할 수 있습니다. 가능한 한 균일한 두께를 목표로 하십시오.
잘 설계된 부품이라도 생산 과정에서 문제가 발생할 수 있습니다. 다음은 일반적인 문제와 문제 해결 단계입니다.
| 문제 | 잠재적 원인 | 솔루션 및 완화 전략 |
|---|---|---|
| 쇼트 샷 / 미충전 (불완전한 부분) | – 불충분한 재료(중량 미달 프리폼) – 조기 경화(스코칭) – 재료 흐름을 방해하는 갇힌 공기 – I | – 프리폼 중량을 확인하고 필요시 늘리십시오. – 더 나은 흐름을 위해 프리폼 배치를 최적화하십시오. – 금형 온도를 낮추십시오 |
| 과도한 플래시 | – 과도한 재료(중량 초과 프리폼) – 불충분한 프레스 형체력 – 마모된 금형 파팅 라인 면 | – 프리폼 중량을 목표 사양으로 줄이십시오. – 프레스 형체 압력을 높이십시오. – 금형의 마모를 검사하십시오 |
| 에어 트랩 / 보이드 / 다공성 | – 공기를 가두는 부적절한 프리폼 배치 – 부적절하거나 막힌 금형 벤트 – 실리콘 컴파운드 내 수분 – 재료 | – 프리폼 형상 또는 금형 내 위치를 변경하십시오. – 사이클 초기에 프레스를 “범프”(빠르게 열고 닫기)하십시오 |
| 부품 표면의 물집 또는 기포 | – 경화 부족(부품이 탈형될 때 가스가 여전히 발생함) – 갇힌 휘발성 부산물 | – 경화 시간 또는 경화 온도를 높이십시오. – 적절한 후경화 사이클이 수행되도록 하십시오. – 금형 벤팅을 개선하십시오. |
| 금형에 부품 부착 | – 부적절하거나 마모된 이형제 – 거칠거나 손상된 금형 캐비티 표면 – 경화 부족으로 부품이 “끈적”한 상태로 남음 | – 이형제를 청소하고 재도포하기 위한 일관된 일정을 수립하십시오. – 금형 캐비티를 매끄럽게 연마하십시오 |
(불완전한 부분)
이 빠른 가이드를 사용하여 프로젝트에 어떤 프로세스가 더 적합한지 결정하세요:
1. 1. 실리콘 압축 몰딩을 선택합니다:
생산량이 중소규모(예: 수백 개에서 수천 개)입니다.
부품이 크거나 두껍거나 형상이 단순하거나 중간 정도입니다.
툴링 예산이 주요 제약 조건입니다.
프로토타이핑 또는 초기 출시 단계에 있습니다.
필요한 재료는 고내구계 또는 특수 HTV/HCR 컴파운드입니다.
2. 2. 다음과 같은 경우 LSR 사출 성형을 선택합니다:
생산량이 많은 경우(예: 수만 개에서 수백만 개의 부품).
부품이 작거나 벽이 얇거나 복잡한 디테일이 있는 복잡한 형상인 경우.
대량 생산 시 사이클 타임과 부품당 비용이 주요 요인입니다.
① 액상 실리콘 고무(LSR) 사출 성형: 앞서 논의한 바와 같이, 이것이 주요 대량 생산 대안입니다. 자동으로 혼합되어 금형에 주입되는 2성분 액상 재료를 사용하여 매우 빠른 주기와 높은 정밀도를 제공합니다.
② 실리콘 이송 성형: 압축 성형과 사출 성형 사이의 가교 역할을 합니다. 표준 압축 성형보다 더 나은 제어를 제공하며, 재료가 금형으로 더 부드럽게 흐르기 때문에 전자 부품이나 금속 인서트의 오버몰딩에 탁월합니다.
③ 실리콘 압출: 튜빙, 코드, 스트립 및 복잡한 단면 형상과 같은 선형 프로파일을 만드는 데 사용되는 연속 프로세스입니다. 실리콘은 다이를 통해 밀려 프로파일을 형성한 다음 인라인으로 경화됩니다.
② 프리폼 설계 및 제어: 프리폼의 중량은 극도로 정확해야 합니다. 재료가 너무 적으면 "쇼트 샷"(불완전한 부품)이 발생하고, 재료가 너무 많으면 제거하기 어려운 과도한 플래시가 생깁니다. 프리폼의 형상과 배치도 적절한 재료 흐름을 보장하고 공기 포집을 방지하는 데 매우 중요합니다.
③ 공정 매개변수 제어: 일관된 결과를 얻으려면 온도, 압력, 시간의 "철의 삼각형"을 각 특정 부품 및 재료 조합에 맞게 엄격하게 제어하고 최적화해야 합니다.
② 넉넉한 라운드와 필렛을 통합하십시오: 날카로운 내부 모서리는 응력 집중 지점이며 재료 흐름을 방해할 수 있습니다. 내구성과 금형 충전을 개선하기 위해 둥근 모서리와 필렛을 사용하십시오.
③ 적절한 구배 각도 사용: 구배 각도는 수직 벽에 적용되는 약간의 테이퍼입니다. 부품을 손상 없이 금형에서 제거할 수 있도록 일반적으로 1~3도의 구배가 권장됩니다.
④ 파팅 라인 계획: 두 금형 반쪽이 만나는 위치(파팅 라인)는 항상 접합 자국을 남기며 플래시가 형성되는 곳입니다. 부품의 중요하지 않거나 덜 보이는 표면에 배치하십시오.
⑤ 현실적인 허용 오차 지정: 압축 성형은 사출 성형보다 정밀도가 낮다. 그 한계를 이해하고 불필요한 비용을 피하기 위해 해당 공정에서 달성 가능한 허용 오차를 지정하라.
④ 실리콘 캘린더링: 정밀한 두께의 연속 실리콘 고무 시트를 생산하는 공정입니다. 실리콘 컴파운드를 일련의 가열된 롤러에 통과시켜 얇고 균일한 시트로 압착합니다.
⑤ 고점도 고무(HCR): HTV(고온 가황) 실리콘으로도 알려진 이것은 압축 성형의 원료입니다. 점도가 높고 퍼티나 반죽과 유사한 점성을 가지며 가공을 위해 밀이나 믹서가 필요합니다. 이는 저점도의 펌핑 가능한 LSR과는 구별됩니다.
⑥ 가황: 실리콘에 최종적인 고무 특성을 부여하는 근본적인 화학 공정이다. 다양한 촉매 시스템으로 개시될 수 있다:
⑦ 과산화물 경화: 압축 성형에 사용되는 일반적이고 비용 효율적인 시스템이다. 산성 부산물을 남길 수 있으며 이는 후경화 과정에서 제거된다.
⑧ 백금 경화(부가 경화): 부산물을 생성하지 않는 더 청정한 시스템으로, LSR 및 고순도 의료 애플리케이션에 자주 사용된다. 오염에 더 민감하다.
