DLP 기술의 강점과 한계를 이해하면 필요에 맞는 올바른 제조 공정을 선택할 수 있습니다.

디지털 광처리(DLP) 3D 프린팅이란 무엇입니까?

DLP vs. SLA vs. MSLA(LCD): 귀하의 프로젝트에 적합한 것은 무엇입니까?

디지털 라이트 프로세싱은 디지털 프로젝터를 사용하여 전체 레이어를 한 번에 경화하여 복잡한 세부 사항에 대해 가장 빠른 속도와 최고의 정밀도를 제공합니다.

광조형 기술은 UV 레이저를 사용하여 패턴을 추적하여 탁월한 표면 품질과 선명도를 제공하며 대형 프로토타입에 이상적입니다.

Masked SLA는 비용 효율적인 인쇄를 위해 LCD 마스킹이 포함된 LED 어레이를 사용하므로 취미생활자 및 저비용 프로토타이핑에 적합합니다.

DLP 3D 프린팅에 사용되는 가장 일반적인 재료는 무엇입니까?

최상의 대상:

고급 주얼리(금, 은, 백금) 및 정밀 산업 부품을 위한 직접 매몰 주조입니다.

(의료용)

최상의 대상:

수술용 드릴 가이드, 투명 정렬 장치, 교정용 부목 및 임시 크라운.

(극한의 성능)

최상의 대상:

자동차 내부 테스트, 저온 사출을 위한 금형 툴링 및 유체 역학 테스트.

DLP 3D 프린팅의 주요 응용 분야는 무엇입니까?

장점: MSLA나 FDM이 놓치는 유기적 질감과 세부 사항을 포착합니다.

애플리케이션: 맞춤형 쉘(귀 성형물).

장점: 정확한 귀 해부학적 구조에 맞춰 프린팅된 생체 적합성 재료입니다.

애플리케이션: 소량 생산(10-1,000개).

장점: 사출 성형 툴링($5,000+)보다 비용 효율적입니다.

고정밀 DLP 인쇄를 위한 설계 지침

DLP(디지털 라이트 프로세싱)는 디지털 라이트 프로젝터 스크린을 활용하여 전체 플랫폼에 걸쳐 각 레이어의 단일 이미지를 한 번에 플래시하는 vat 중합 3D 프린팅 기술입니다. 레이저로 경로를 추적하는 SLA(Stereolithography)나 필라멘트를 압출하는 FDM(Fused Deposition Modeling)과 달리 DLP는 DMD(Digital Micromirror Device)를 통해 투사된 UV 광원을 사용해 액상 감광수지를 층층이 경화한다.

올바른 수지 기술을 선택하는 것은 비용과 품질 관리에 매우 중요합니다. 세 가지 기술은 모두 Vat Polymerization 제품군에 속하지만 해당 메커니즘과 사용 사례는 크게 다릅니다.

귀하의 프로젝트가 엄격한 공차, 정교한 디테일(예: 보석 세팅) 또는 소량 배치 생산 속도를 요구한다면, DLP가 우수한 산업용 선택입니다. 뛰어난 투명도를 갖춘 대규모 프로토타이핑에는 SLA가 탁월합니다. 예산을 의식하는 취미가와 빠른 반복 작업에는 MSLA가 최고의 가치 제안을 제공합니다.

DLP와 MSLA는 전체 레이어를 동시에 경화하므로 SLA의 점별 레이저 접근 방식보다 훨씬 더 빠릅니다.

SLA는 픽셀화 없이 가장 매끄러운 표면 마감을 제공하므로 광학적 선명도와 고급 미학이 필요한 응용 분야에 이상적입니다.

MSLA는 경쟁력 있는 성능과 함께 가장 낮은 진입 비용을 제공하므로 학습 및 실험에 적합합니다.

DLP 3D 프린팅 서비스의 장점과 한계

DLP 기술의 장점과 제약 조건을 이해하면 필요에 맞는 올바른 제조 공정을 선택할 수 있습니다.

• 비할 데 없는 정밀도: 최소 10-25미크론의 층 높이와 35-50미크론의 X/Y 해상도를 달성할 수 있습니다.

우리는 디지털 디자인과 고성능 물리적 생산 간의 격차를 해소하도록 설계된 산업 등급 수지 포트폴리오를 제공합니다.

(신속한 프로토타이핑)

최상의 대상:

미적인 모형, 건축 모델, 충실도가 높은 시각적 프로토타입.

사용 가능한 팔레트:

불투명(흰색, 회색, 검정색) 및 광학적으로 투명합니다.

(기능성 모의체)

최상의 대상:

반복적으로 사용해야 하는 기능성 하우징, 스냅핏 어셈블리, 견고한 지그 또는 고정 장치.

(정밀주조)

DLP는 더 이상 프로토타이핑만을 위한 것이 아닙니다. 교량 제작 솔루션입니다.

애플리케이션: "마스터 패턴" 또는 직접 왁스 주조 패턴 프린팅.

장점: 전통적으로 성형이 불가능한 네거티브 공간, 필리그리, 파베 세팅을 처리합니다.

애플리케이션: 수술 가이드, 얼라이너 모델, 의치.

장점: 50 미크론 미만의 편차로 환자별 맞춤화가 가능합니다.

애플리케이션: 고정밀 테이블탑 게임 미니어처 및 "거라지 키트" 프로토타입.

품질을 보장하고 비용을 절감하려면 엔지니어는 DLP에 맞춰진 특정 DfAM(적층 제조 설계) 원칙을 준수해야 합니다.

• 지지된 벽: 최소 0.4mm.
• 지지되지 않는 벽: 휨을 방지하기 위해 최소 0.6mm.
• 양각/음각 디테일: 후처리 후에도 보이도록 최소 0.2mm 깊이/높이가 필요합니다.

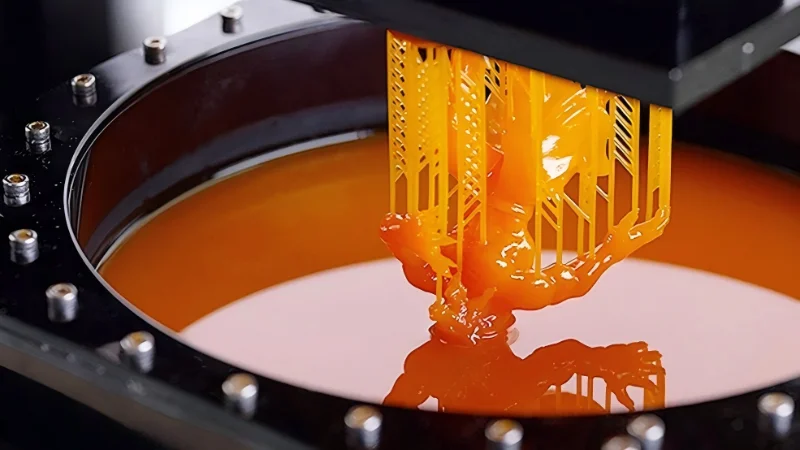

모든 산업용 DLP 프린터의 중심에는 수백만 개의 미세한 거울로 구성된 DMD 칩(종종 Texas Instruments에서 제조)이 있습니다. 이러한 거울은 UV 광선을 유도하여 수지를 경화시키거나 편향시켜 어두운 공간(복셀)을 만듭니다.

• 층 투영: 3D 모델은 층으로 슬라이스됩니다. 프로젝터는 전체 층의 이미지를 수지 탱크 바닥에 투사합니다.
• 경화: UV 광선은 빛이 닿는 곳에서 감광성 레진을 즉시 경화시킵니다.
• 박리 및 리프팅: 빌드 플레이트가 들어 올려져 액체 수지가 아래로 다시 흘러 들어와 다음 층을 준비합니다.

이 프로세스를 통해 특히 밀도가 높은 빌드 플레이트의 경우 레이저 기반 시스템에 비해 믿을 수 없을 정도로 미세한 디테일, 날카로운 모서리 및 더 빠른 인쇄 속도가 가능합니다.

• 속도 효율성: 프로젝터가 전체 층을 동시에 경화시키므로, 50개의 링을 프린팅하는 데 하나를 프린팅하는 것과 동일한 시간이 걸립니다. 이로 인해 DLP는 소량 생산에 이상적입니다.
• 등방성 특성: DLP 부품은 견고하고 방수성이 있으며, 레이어 라인을 따라 약한 FDM 부품과 달리 모든 방향(X, Y, Z)에서 균일한 강도를 갖습니다.
• 표면 품질: 부품은 매끄러운 사출 성형과 유사한 마감으로 나오며, 다른 기술에 비해 최소한의 연마만 필요합니다.

• 빌드 볼륨: 일반적으로 SLA나 FDM보다 작습니다. 신발 상자보다 작은 부품에 가장 적합합니다.
• 취성(재료 의존적): 표준 수지는 부서지기 쉬울 수 있지만, 이를 완화하기 위한 엔지니어링 등급의 강인한 수지를 사용할 수 있습니다.
• 서포트 자국: 모든 레진 프린팅과 마찬가지로 오버행에는 서포트 구조가 필요하며, 전문적인 후처리 제거가 필요합니다.

수지의 고체 블록은 비싸고 무겁습니다.

• 기법: “할로잉” 도구를 사용하여 쉘을 만듭니다.
• 권장 사항: 2mm 셸 두께를 유지하십시오.
• 중요한 단계: 경화되지 않은 레진이 빠져나갈 수 있도록 배수 구멍(최소 직경 1.5mm)을 추가해야 합니다. 갇힌 레진은 가스 축적으로 인해 시간이 지나면서 부품에 균열을 일으킬 수 있습니다.

• 클리어런스: 결합 부품의 경우, 0.05mm – 0.1mm의 클리어런스 간격을 설계하십시오. 레진은 경화 및 코팅 중에 약간 팽창합니다.
• 나사산: 나사산을 프린팅하는 것이 가능하지만, 더 나은 내구성을 위해 파일럿 홀을 모델링하고 열삽입 인서트를 사용하거나 프린팅 후 홀에 탭 가공하는 것을 권장합니다.

맞춤형 DLP 3D 프린팅 서비스 | 고정밀 프로토타입

산업용 DLP 3D 프린팅 서비스를 통해 매우 세밀한 레진 부품을 얻으세요. 지금 즉시 견적을 받아보세요!

DLP 인쇄 실패의 10가지 일반적인 이유(및 해결 방법)

Our Quality Control & Technical Standards

부가 가치 후처리 서비스

부품은 프린터에서 나올 때 완성된 것이 아닙니다. 저희의 후처리는 "프린트"를 "제품"으로 바꿉니다.

표준 지원 제거 외에도 다음을 제공합니다.

원시 투명 레진 프린트는 서리가 내린/얼음처럼 보입니다. 유리 같은 투명도를 얻으려면:

부품에 대한 전문적인 색상 및 금속 마감 처리.

자주 묻는 질문

효율적으로 견적을 받고 주문하는 방법은 무엇입니까?

우리의 산업 환경은 이러한 문제를 완화하지만 이를 이해하면 더 나은 파일을 디자인하는 데 도움이 됩니다.

• 흡입 컵 효과: 크고 평평한 표면은 필름에 대해 진공을 생성합니다. 해결책: 층당 표면적을 최소화하기 위해 부품을 각도(보통 45°)로 배향합니다.
• 지지대 부족: 중력이 무거운 부품을 빌드 플레이트에서 떼어냅니다. 해결책: 가변 밀도 지지 구조를 사용합니다.
• 아일랜드 문제: 고립된 지오메트리가 "공중에서" 프린팅을 시작합니다. 해결책: 저희 사전 점검 소프트웨어가 모든 아일랜드를 식별하고 지지합니다.
• 수지 온도: 차가운 수지는 점성이 높아 실패합니다. 솔루션: 당사의 프린트 팜은 일정한 25°C의 주변 온도를 유지합니다.
• 미경화 층: 박리를 유발합니다. 해결책: 우리는 모든 수지 배치에 대해 매일 노출 시간을 보정합니다.
• 탱크 내 이물질: 이전 인쇄물의 경화된 조각이 빛을 차단합니다. 해결책: 모든 전환 사이에 여과된 액조 청소.
• FEP 필름 마모: 흐린 필름은 디테일을 감소시킵니다. 해결책: 필름 교체를 위한 엄격한 유지보수 일정.

디지털 정밀도는 시작에 불과합니다. 모든 물리적 부품이 원래 설계와 일치하도록 보장하기 위해 당사는 폐쇄 루프 품질 시스템을 구현합니다. 초기 파일 분석부터 최종 치수 검사까지 표준화된 보정과 엄격한 검증을 통해 가상 모델과 실제 현실 간의 격차를 해소합니다.

우리는 플라스틱 제조에 대한 ISO 2768(미세~중간) 표준을 엄격하게 준수합니다.

• 교정: 프린터는 레이저 간섭계를 사용하여 교정됩니다.
• 보정: 우리는 사용된 레진에 특화된 소프트웨어 수축 보정을 활용합니다(예: 캐스터블 레진은 ABS 유사 레진과 다르게 수축합니다).
• 검증: 중요한 주문의 경우 핵심 상호 작용 지점을 디지털 캘리퍼와 CMM(좌표 측정기)을 사용하여 측정합니다.

당사 전문가 팀으로부터 사출 성형 서비스, 역량 및 제조 프로세스에 대한 포괄적인 답변을 얻으십시오.

프로젝트를 시작할 준비가 되셨나요? 간단한 3단계를 통해 디지털 파일에서 실제 부품으로 전환하세요.

.STL, .IGS, .X-T 및 .STEP 파일을 사용할 수 있습니다. 디자인 파일을 당사의 보안 업로드 포털에 끌어서 놓기만 하면 됩니다.

당사의 AI 기반 견적 엔진은 얇은 벽과 인쇄 가능성 문제를 즉시 확인하여 즉각적인 피드백과 최적화 제안을 제공합니다.

엔지니어링, 캐스팅 가능 또는 치과용 레진 라이브러리에서 선택하고 최적의 결과를 위해 원하는 표면 마감을 선택하세요.

귀하의 주문은 주문이 접수되는 순간 곧바로 생산으로 보내져 시간에 민감한 프로젝트의 신속한 처리를 보장합니다.

프로젝트를 시작할 준비가 되셨나요?

유니티의 전문 제조 솔루션과 수십 년간의 업계 경험을 바탕으로 비전을 실현하세요.

• 통기구 없는 중공화: 프린트 폭발이나 균열을 일으킵니다. 해결책: 배출 구멍에 대한 필수 설계 검토.
• 과다 노광: 치수 정확도 상실(부품이 커짐). 해결책: 슬라이싱 단계에서 보정 오프셋 적용.
• 후경화 휨: 얇은 부품은 UV 램프 아래에서 휩니다. 해결책: 구조적 무결성을 위해 경화 중에 서포트를 유지합니다.

참고: 이는 흔한 DIY 문제입니다. 저희 산업용 서비스에서는 "박리력(Peel Force)"을 모니터링하여 이를 방지합니다.

출력물이 빌드 플레이트 대신 FEP(하단 필름)에 붙는 경우, 이는 일반적으로 하단 노출 시간이 너무 짧거나 리프트 속도가 너무 빨랐음을 나타냅니다. 저희는 고급 FEP/nFEP 필름과 특수 이형제를 사용하여 100% 성공률을 보장하므로 출력 실패를 걱정할 필요가 전혀 없습니다.

일반 배송에는 다음이 포함됩니다.

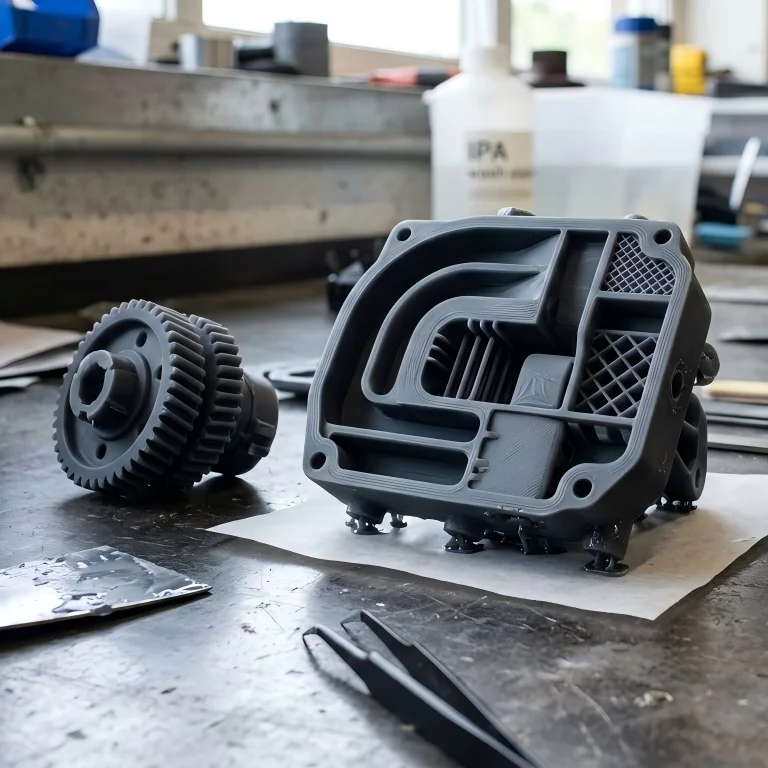

• 모든 지지 구조물 제거.
• 지지 접촉점 샌딩(너브 제거)
• 끈적한 잔여물을 제거하기 위한 솔벤트 세척(IPA/TPM).
• 결과: 사용 또는 도장할 준비가 된 매트하고 깨끗한 표면.

저희는 한 대의 기계에만 의존하지 않습니다. 저희의 이중화 서버 시스템과 DLP 프린터 팜은 한 대의 기계가 유지보수를 필요로 할 경우 작업이 자동으로 다음 사용 가능한 장치로 라우팅되도록 하여 리드 타임 준수를 보장합니다.
