미니 및 데스크탑 사출 성형기용 맞춤형 금형

미니 사출 성형기 및 미니 사출 금형이란 무엇입니까?

금형 설계 및 제조 공정은 어떻게 진행되나요?

미니 사출 성형기 및 금형의 용도는 무엇입니까?

미니 사출 금형이 소량 생산 및 프로토타입 제작에 이상적인 이유는 무엇일까요?

미니 사출 금형을 설계할 때 고려해야 할 사항은 무엇입니까?

미니 사출기용 알루미늄과 강철 금형: 어떤 것을 선택해야 할까요?

• 컴팩트한 크기: 금형은 물리적으로 작으며, 종종 한 사람이 다룰 수 있을 만큼 가볍습니다. 그 치수는 미니 사출기의 제한된 플래튼 공간 내에 맞도록 맞춤화됩니다.
• 간소화된 구조: 비용과 리드 타임을 줄이기 위해 많은 데스크톱 사출 금형은 보다 간소화된 설계를 특징으로 합니다. 슬라이드나 리프터와 같은 복잡한 작동이 더 적을 수 있지만, 이러한 것들도 여전히 가능합니다.

고정밀 맞춤형 금형 제작은 규모에 관계없이 엔지니어링 전문 지식과 첨단 제조 기술을 결합한 체계적인 프로세스입니다. 당사의 프로세스는 명확성, 효율성 및 품질을 위해 설계되어 부품 설계가 기능적이고 신뢰할 수 있는 생산 도구로 변환되도록 보장합니다.

• 프로젝트 상담 및 견적: 프로세스는 귀사의 설계로 시작됩니다. 귀사는 3D CAD 파일(예: STEP, IGS, X_T)을 제공하고 소재, 수량, 표면 마감, 공차와 같은 요구 사항을 지정합니다. 당사의 엔지니어링 팀이 프로젝트를 검토하여 상세한 견적과 초기 피드백을 제공합니다.
• 제조 용이성 설계(DFM) 분석: 금속을 절삭하기 전에 우리는 철저한 DFM 분석을 수행합니다. 이 중요한 단계는 불충분한 구배 각도, 일관성 없는 벽 두께 또는 문제가 있는 언더컷과 같이 성형성에 영향을 미칠 수 있는 부품 설계의 잠재적 문제를 식별합니다. 우리는 제공합니다

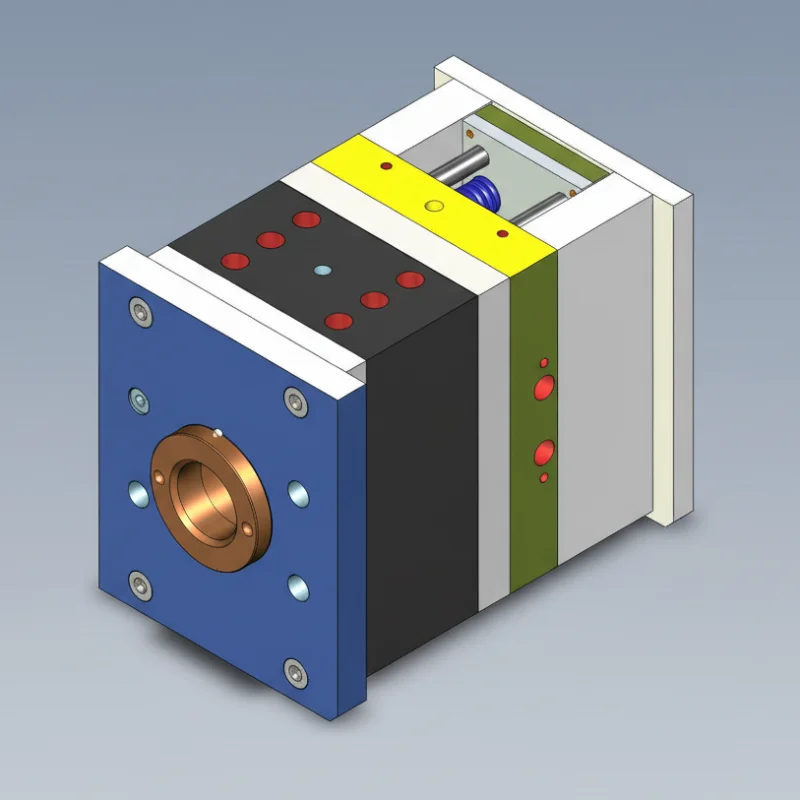

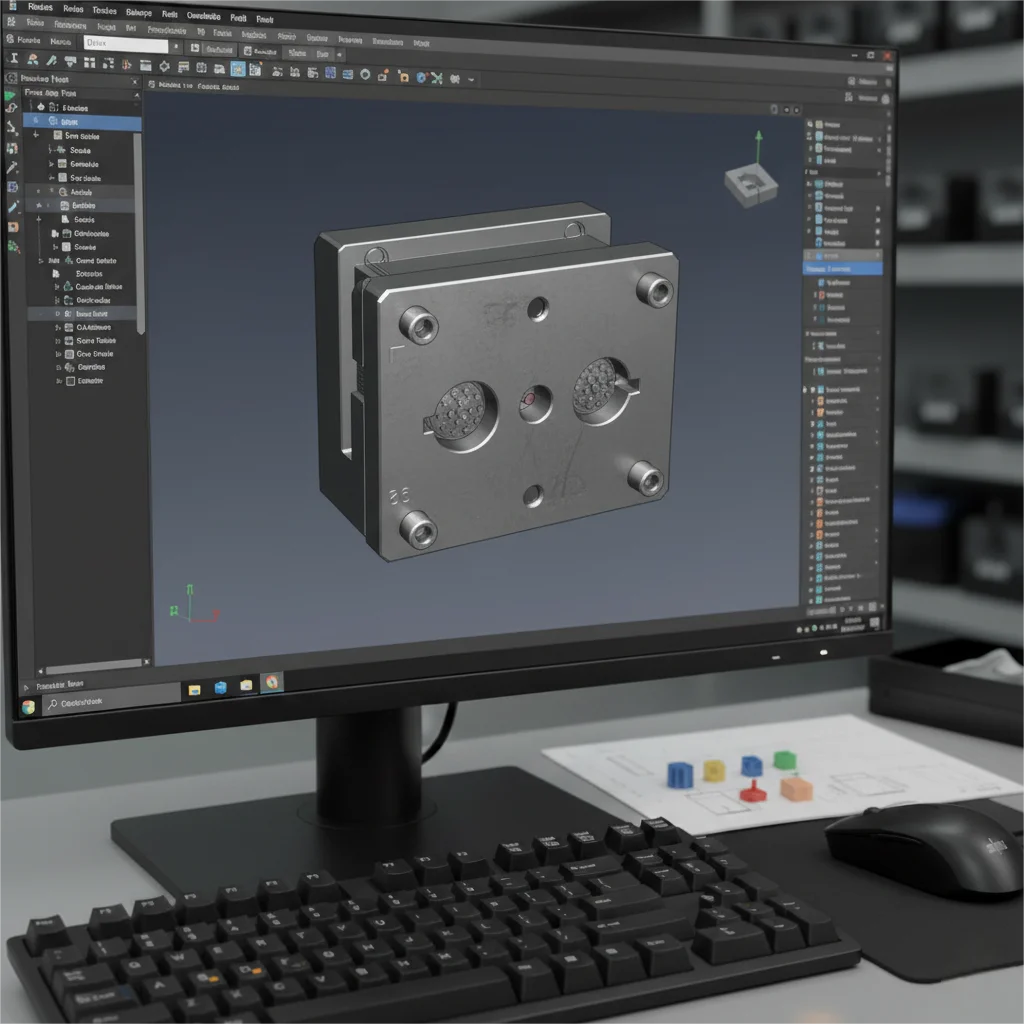

• 금형 디자인: 부품 설계가 확정되면 당사 엔지니어가 3D CAD 소프트웨어로 금형을 설계합니다. 여기에는 코어와 캐비티, 러너 및 게이팅 시스템, 배출 메커니즘, 냉각 채널 설계가 포함됩니다. 부품 품질, 사이클 타임 효율성, 금형을 보장하기 위해 설계가 세심하게 계획됩니다
• 재료 선택 및 조달: 프로젝트의 물량, 복잡성, 예산에 따라 적절한 금형 재료가 선택됩니다. 프로토타입 금형이나 소량 생산의 경우 알루미늄(예: 7075-T651)이 주로 선호됩니다. 대량 생산의 경우 예비 경화(P20) 또는 완전 경화(H13, S7) 공구강이

미니 사출 성형의 다용도성, 정밀성, 비용 효율성 덕분에 미니 사출 성형은 다양한 산업 분야에서 필수 불가결한 기술로 자리 잡았습니다. 소형 고품질 플라스틱 부품을 신속하고 경제적으로 생산할 수 있는 이 소형 시스템은 혁신을 촉진하고 제품 개발을 가속화하며 틈새 시장 생산을 용이하게 합니다. 아래에서는 미니어처 및 데스크톱 성형기가 중요한 영향을 미치는 주요 분야를 살펴봅니다.

의료 산업은 최고의 정밀성, 청결성, 재료 무결성을 요구합니다. 소규모 사출 성형은 특히 개발 및 소량 생산 단계에서 이러한 엄격한 요구 사항을 충족하는 데 완벽하게 적합합니다.

① 적합한 이유: 의료 기기는 종종 생체 적합성 및 멸균 가능한 폴리머로 만들어진 작고 정교한 부품으로 구성됩니다. 양산 등급 소재(의료용 PC, PEEK 또는 PSU 등)를 사용하여 검증 프로토타입을 제작하는 능력은 기능 테스트 및 규제 제출(예: FDA, CE)에 매우 중요합니다.

전자 기기의 소형화, 스마트화, 상호 연결성이 높아지면서 작고 정밀한 맞춤형 플라스틱 부품에 대한 수요가 급증하고 있습니다.

① 적합한 이유: 소형화는 주도적인 트렌드입니다. 데스크톱 성형기는 현대 전자제품에 필요한 엄격한 공차를 갖춘 소형 인클로저, 커넥터 및 내부 지지대를 생산하는 데 탁월합니다.

③ 주요 이점: 제품 설계의 빠른 반복을 가능하게 하여 전자 회사가 빠르게 변화하는 시장에 발맞출 수 있게 합니다. 3D 프린팅된 콘셉트에서 전문적인 외관과 느낌을 갖춘 시장 출시 준비 제품에 이르는 비용 효율적인 경로를 제공합니다.

자동차 산업은 대량 생산으로 잘 알려져 있지만, 프로토타입 제작, 사전 생산 실행 및 맞춤형 부품의 소량 생산에 대한 필요성도 상당합니다.

① 적합한 이유: 새로운 차량 모델이 출시되기 전에 수많은 소형 부품이 적합성, 형태 및 기능에 대해 프로토타입 제작 및 테스트되어야 합니다. 미니 사출 성형은 엔지니어가 양산용 소재로 이를 수행할 수 있게 해줍니다. 또한 물량이 본질적으로 적은 특수, 고급 및 클래식 자동차 부품 생산에도 이상적입니다.

주방 기기부터 퍼스널 케어 제품까지, 소형 플라스틱 부품은 어디에나 있습니다. 소규모 사출 성형은 제품 설계자가 새로운 아이디어를 테스트하고 틈새 시장에 서비스를 제공할 수 있는 자유를 제공합니다.

① 적합한 이유: 소비자 시장은 혁신, 맞춤화 및 심미성으로 번창합니다. 소량 금형은 기업이 제한된 제품 생산으로 시장 테스트를 수행하고 피드백을 수집하며 대규모 툴링 투자 없이 다양한 색상이나 스타일을 생산할 수 있게 해줍니다.

데스크톱 사출 성형기는 산업 제조 원리를 교실, 실험실 또는 작업장에 직접 구현할 수 있는 강력한 교육 도구입니다.

① 적합한 이유: 이러한 시스템의 접근성과 상대적으로 낮은 비용은 실습 학습 및 맞춤형 연구 용도에 이상적입니다. 이론적 설계와 물리적이고 기능적인 부품 사이의 격차를 메웁니다.

소형 및 데스크톱 사출 성형 시스템은 초기 단계 3D 프린팅과 본격적인 대량 생산 사이의 간극을 메우는 "최적의" 솔루션을 제공함으로써 제조 환경에서 중요한 틈새 시장을 개척했습니다. 이들의 금형은 고정밀 프로토타입 제작과 비용 효율적인 소량 생산 실행이라는 두 가지 핵심 영역에서 탁월하도록 특별히 설계되었습니다.

이러한 적합성은 우연이 아니라 비용, 속도, 재료 충실도, 전략적 유연성 등 근본적인 장점에서 비롯됩니다. 이러한 프로젝트에 소형 금형 시스템이 선호되는 이유를 자세히 분석해 보겠습니다.

스타트업, 새로운 제품 라인 또는 틈새 시장의 경우 초기 투자 관리가 매우 중요합니다. 기존의 생산 툴링은 수만 또는 수십만 달러의 비용이 들기 때문에 재정적으로 큰 도박을 하는 것과 같습니다. 미니 사출 금형은 이러한 경제 방정식을 근본적으로 변화시킵니다.

① 낮은 금형 투자: 이것이 가장 중요한 이점입니다. 미니 금형, 특히 고급 알루미늄(7075-T651 등)으로 가공된 금형은 경화강 대응품보다 생산 비용이 상당히 저렴합니다. 그 이유는 다음과 같습니다:

③ 틈새 제품의 경제적 실행 가능성: 많은 훌륭한 제품 아이디어가 잠재적 시장 규모가 대량 생산 금형의 비용을 정당화할 수 없어 실현되지 못합니다. 소규모 금형은 틈새 시장, 맞춤형 장비 또는 특수 산업을 위한 제품 제조를 경제적으로 실현 가능하게 하여 새로운 비즈니스 기회를 열어줍니다.

오늘날의 경쟁 환경에서 속도는 곧 화폐입니다. 디지털 설계에서 물리적 제품으로 빠르게 이동하는 능력은 시장을 선도하는 것과 뒤따르는 것의 차이가 될 수 있습니다.

③ 주문형 생산: 미니 성형기는 설정과 가동이 빠릅니다. 이는 부품을 대량으로 생산하여 창고에 보관하는 대신 필요에 따라 생산하는 "주문형" 제조 모델을 촉진합니다. 이는 재고 비용과 낭비를 줄여 공급망을 더 민첩하게 만들고 변동하는 수요에 대응할 수 있게 합니다.

3D 프린팅은 형태와 핏 확인에는 매우 유용하지만, 실제 기능 테스트에는 부족한 경우가 많습니다. 사출 성형은 작은 규모에서도 빛을 발하는 분야입니다.

① 생산 등급 재료: 이것이 프로토타이핑을 위한 3D 프린팅 대비 가장 큰 단일 이점입니다. 미니 사출 금형을 사용하면 최종 제품에 의도된 정확한 열가소성 재료로 프로토타입을 제작할 수 있습니다. 내구성을 위한 ABS, 충격 강도를 위한 Polycarbonate, 유연성을 위한 TPE 등이 될 수 있습니다. 이는 다음에 매우 중요합니다:

효과적인 부품 설계는 성공적인 사출 성형의 기초입니다. 이러한 원칙은 보편적인 것이지만, 모든 디테일이 중요한 소규모 사출 성형에서는 특히 중요합니다. 소형 금형 시스템에 대한 이러한 모범 사례를 따르면 시간을 절약하고 비용을 절감하며 부품 품질을 개선할 수 있습니다.

• 균일한 벽 두께 유지: 이것이 황금률입니다. 일정한 벽 두께는 플라스틱이 금형을 균일하게 채우고, 균일한 속도로 냉각되며, 싱크 마크, 휨 및 내부 응력과 같은 결함을 최소화하도록 보장합니다. 대부분의 소형 부품의 경우 1mm에서 3mm 사이의 두께를 목표로 하십시오.
• 구배 각도 적용: 금형 분리 방향과 평행한 모든 표면에 약간의 테이퍼(구배)를 적용합니다. 이를 통해 부품이 드래그 마크나 손상 없이 금형에서 매끄럽게 배출됩니다. 1~2도의 표준이 좋은 관행이며, 텍스처가 있는 표면에는 더 많은 구배가 필요합니다.
• 모서리에 라운드 적용: 날카로운 내부 및 외부 모서리는 성형 부품과 금형 자체에 응력 집중을 발생시켜 잠재적 고장을 초래합니다. 모든 모서리에 넉넉하게 라운드를 적용하십시오. 좋은 경험칙은 내부 반경을 벽 두께의 최소 0.5배로 만드는 것입니다.

소형 사출 금형에 알루미늄과 강철을 선택하는 것은 비용, 리드 타임 및 생산량에 직접적인 영향을 미치는 가장 중요한 결정 중 하나입니다. 각 소재에는 뚜렷한 장점이 있습니다.

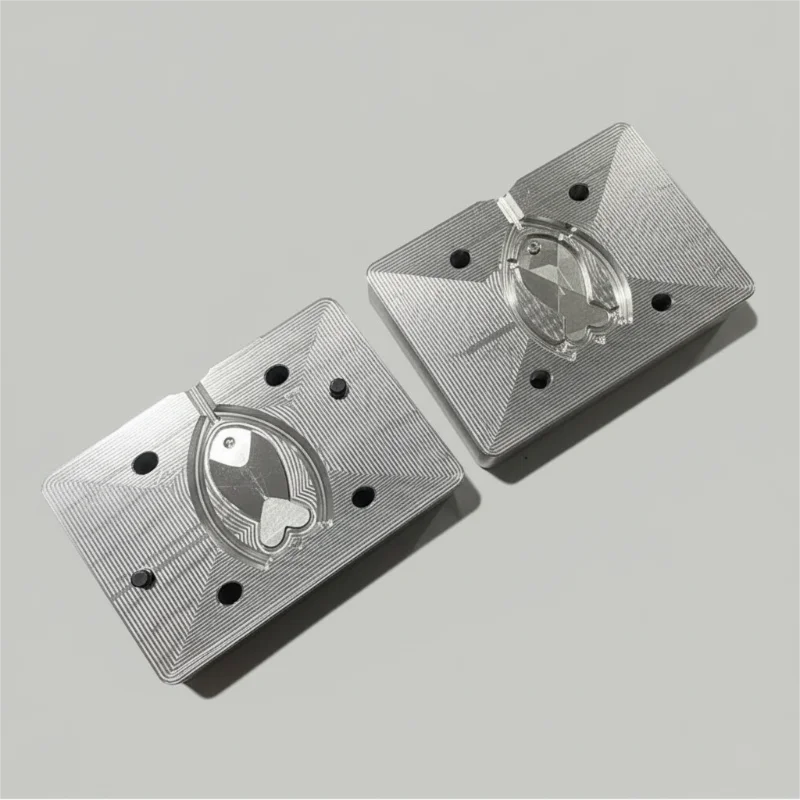

알루미늄은 프로토타입 및 소량 생산에 가장 적합한 소재입니다.

장점:

• 더 빠른 가공: 알루미늄은 강철보다 훨씬 부드러워 3~4배 빠르게 절삭할 수 있습니다. 이는 제조 시간과 비용을 크게 절감합니다.
• 뛰어난 열전도성: 알루미늄은 스틸보다 훨씬 빠르게 열을 방출합니다. 이는 더 짧은 사이클 시간과 더 균일한 부품 냉각으로 이어져 휨 위험을 줄일 수 있습니다.

③ 알루미늄 선택 대상: 신속한 프로토타이핑, 브리지 툴링, 시장 테스트 및 10,000개 미만의 생산에 적합합니다.

강철은 사출 성형 산업의 주력 소재로, 강도와 수명이 뛰어나다는 평가를 받고 있습니다.

장점:

• 높은 내구성과 수명: 강철 금형은 사출 성형의 고압과 고온을 수십만, 수백만 사이클 동안 큰 마모 없이 견딜 수 있습니다.
• 내마모성: 경화 공구강(예: H13)은 알루미늄 금형을 빠르게 침식할 수 있는 연마성 유리 충진 소재를 가공하는 데 탁월합니다.

• 손쉬운 수리 및 수정: 강철은 쉽게 용접할 수 있어 손상을 수리하거나 사소한 디자인 수정을 쉽게 할 수 있습니다.

미니 또는 데스크탑 사출 성형기는 기존 산업용 사출 성형기의 소형 버전입니다. 작업대 위에 놓을 수 있을 정도로 작은 설치 공간을 위해 설계된 이 장비는 낮은 클램핑력(일반적으로 40톤 미만), 더 작은 샷 크기, 에너지 소비 감소가 특징입니다. 높은 정밀도와 반복성을 갖춘 소형 플라스틱 부품을 제작하는 데 이상적이며, 3D 프린팅과 본격적인 대량 생산 사이의 간극을 메워줍니다.

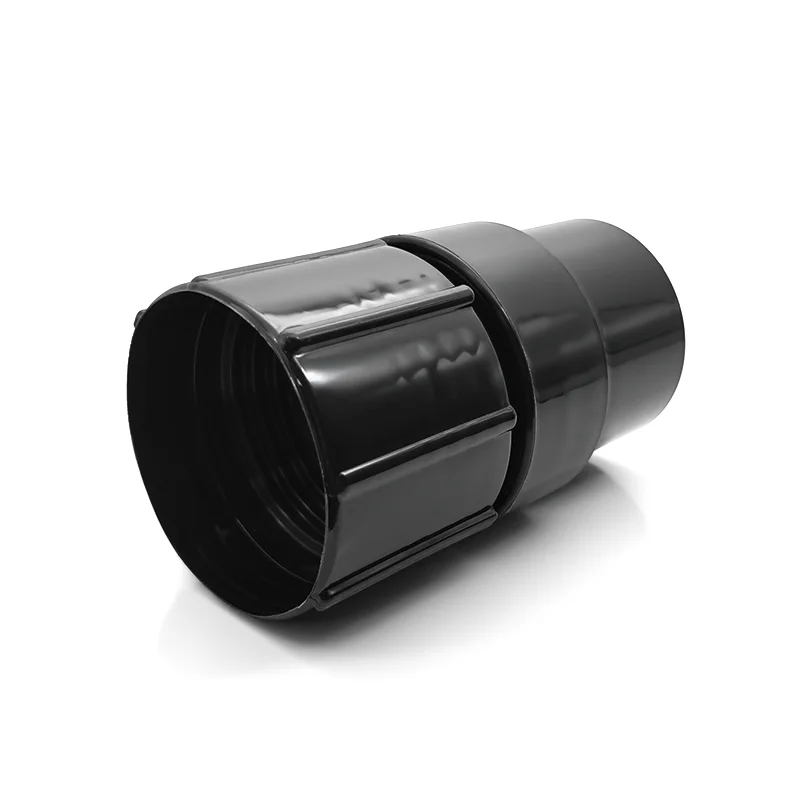

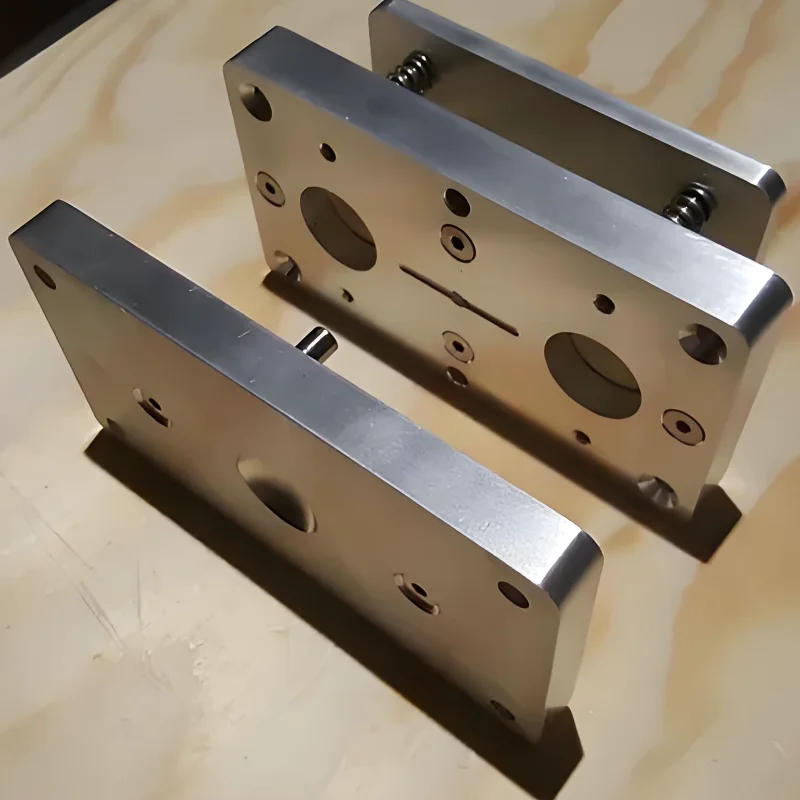

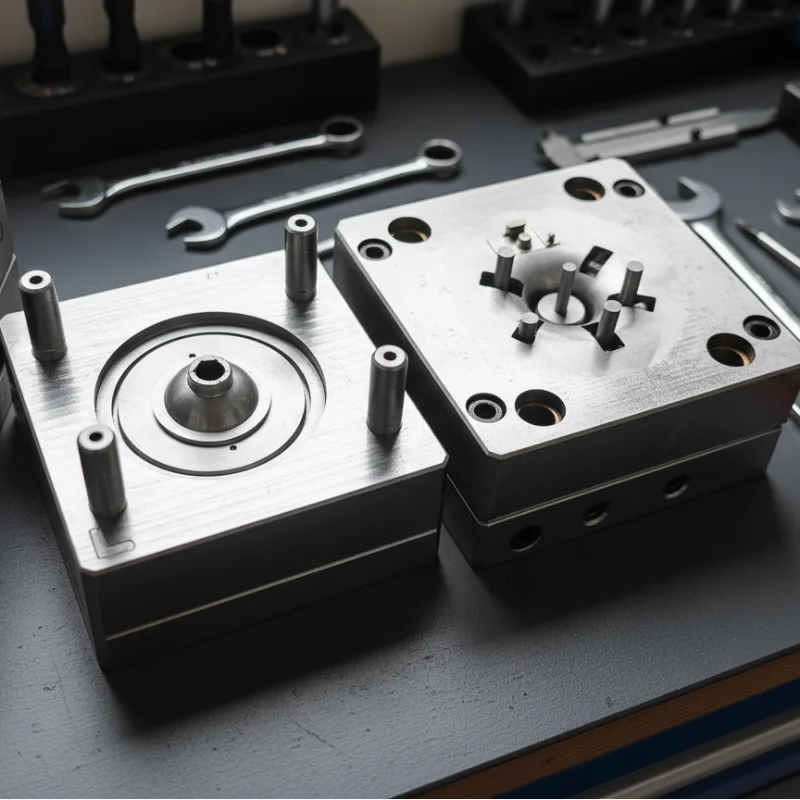

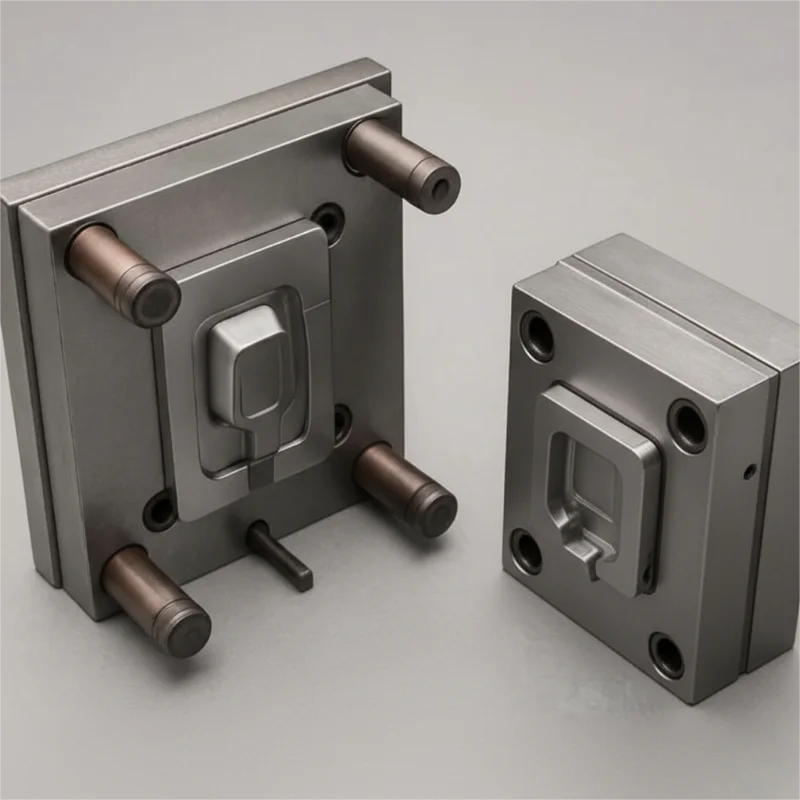

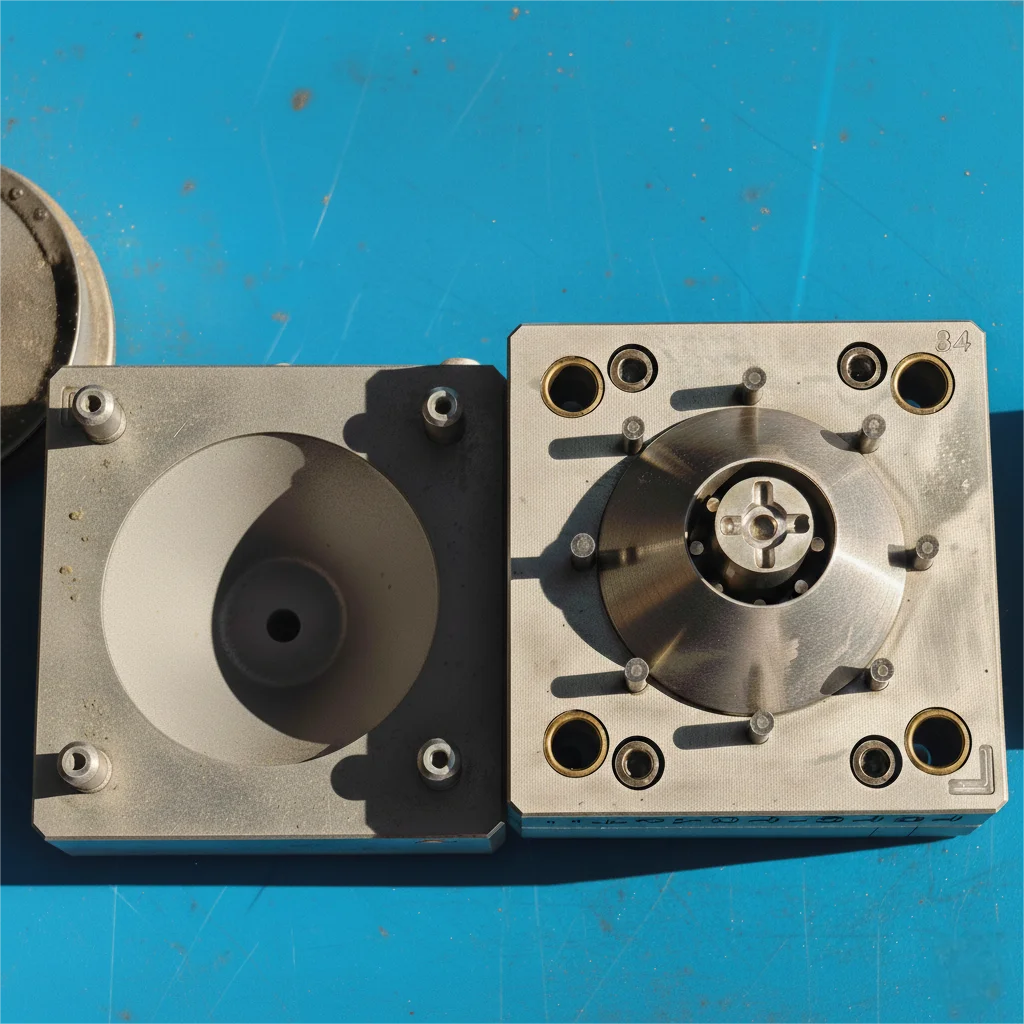

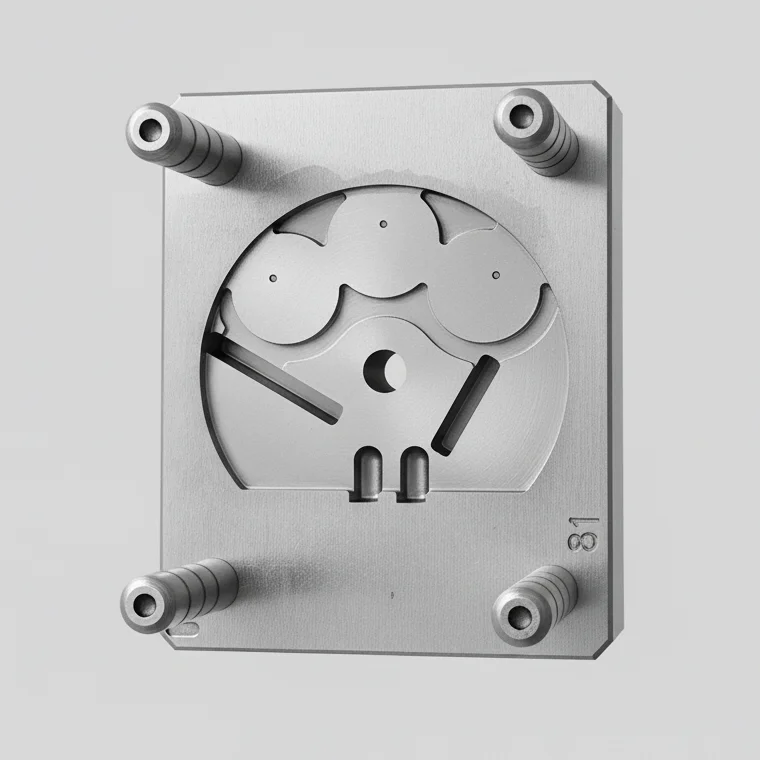

이러한 기계용으로 설계된 금형은 산업용 금형에 비해 비례적으로 더 작고 단순합니다. 캐비티와 코어가 용융된 플라스틱을 위한 빈 공간을 만드는 동일한 핵심 원리로 작동하지만, 그 구조는 벤치탑 성형 설정에 최적화되어 있습니다.

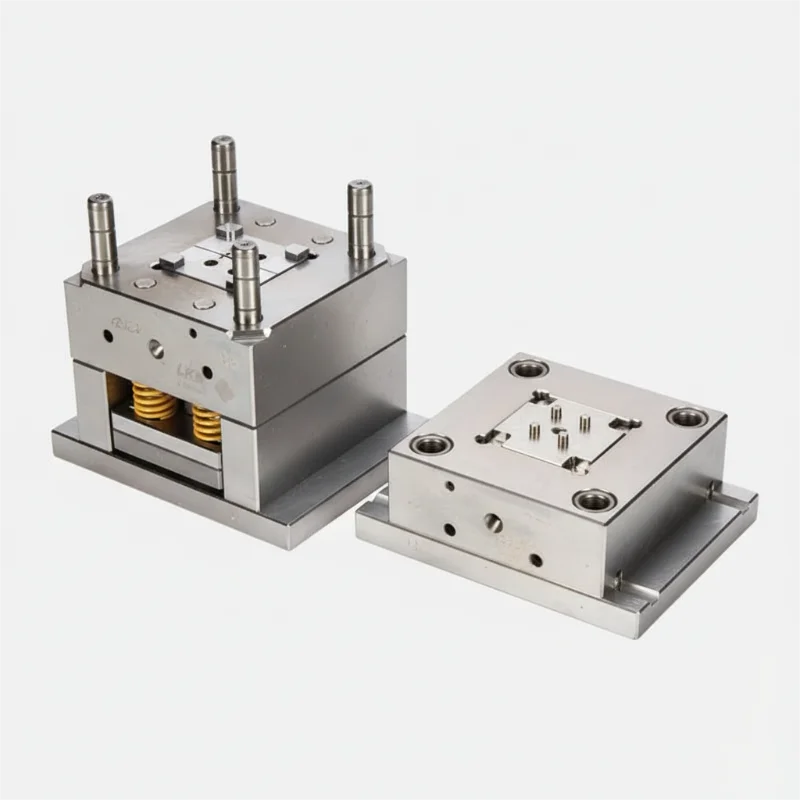

• 몰드 베이스(MUD) 사용: 마스터 유닛 다이(MUD) 시스템은 매우 일반적입니다. 이 구성에서는 범용 외부 프레임(마스터 프레임)이 기계에 설치되고, 더 작고 교체 가능한 코어 및 캐비티 인서트가 교체됩니다. 이는 새로운 부품 툴에 필요한 비용과 시간을 대폭 절감합니다

• 재료 다양성: 경화강이 대량 생산 금형의 표준이지만, 미니 사출 금형은 예비 경화 P20 스틸이나 고급 알루미늄 합금과 같은 더 무른 재료로 가공되는 경우가 많으며, 이러한 재료는 가공 속도가 빠르고 프로토타이핑과 소량 생산에 이상적입니다.
• 민첩성에 집중: 전체 생태계가 속도를 위해 구축되어 있습니다. 이러한 컴팩트 금형 시스템은 대형 다중 캐비티 산업용 금형에 필요한 시간의 일부만으로 설계, 제조 및 생산에 투입될 수 있습니다.

• CNC 가공 및 EDM: 금형 구성품은 고정밀 CNC(컴퓨터 수치 제어) 밀링을 사용하여 제조됩니다. CNC 밀이 도달할 수 없는 복잡한 형상, 날카로운 내부 모서리 또는 깊은 리브의 경우, 전기 스파크를 이용해 소재를 침식하는 EDM(방전 가공)을 사용합니다.
• 금형 조립 및 마무리: 가공 후 금형 구성 요소는 지정된 표면 마감에 따라 세심하게 세척, 연마, 텍스처링됩니다. 그런 다음 숙련된 금형 제작자가 코어, 캐비티, 이젝터 핀, 냉각 라인 등 모든 구성 요소를 정밀하게 맞추어 금형을 조립합니다.
• 금형 시험(T1) 및 부품 검증: 완성된 금형은 첫 시험 가동(T1)을 위해 당사 사출 성형기 중 하나에 설치됩니다. 선택된 플라스틱 레진을 주입하여 첫 샘플 부품을 생산합니다. 이 샘플들은 치수 정확도, 외관 품질 및 기타 항목에 대해 세심하게 검사됩니다

특정 부품 예시:

• 수술 기구: 인체공학적 핸들, 트리거 및 일회용 소모품.
• 유체 및 약물 전달: 루어 커넥터, 밸브 부품, 주사기 플런저 및 캡.
• 진단 기기: 현장 진단 검사 키트용 하우징, 분석 기기용 카세트, 미세유체 칩.
• 치과: 맞춤형 임플란트 가이드, 교정용 브래킷 및 치과 도구용 부품.
• 보청기: 맞춤형 쉘 및 내부 구조 부품.

③ 주요 이점: 검증 및 확인(V&V) 프로세스를 가속화하여 의료기기 혁신가들이 6자리 숫자의 생산 툴링에 투자하기 전에 최종 사용 재료로 설계를 빠르고 저렴하게 테스트할 수 있게 합니다.

특정 부품 예시:

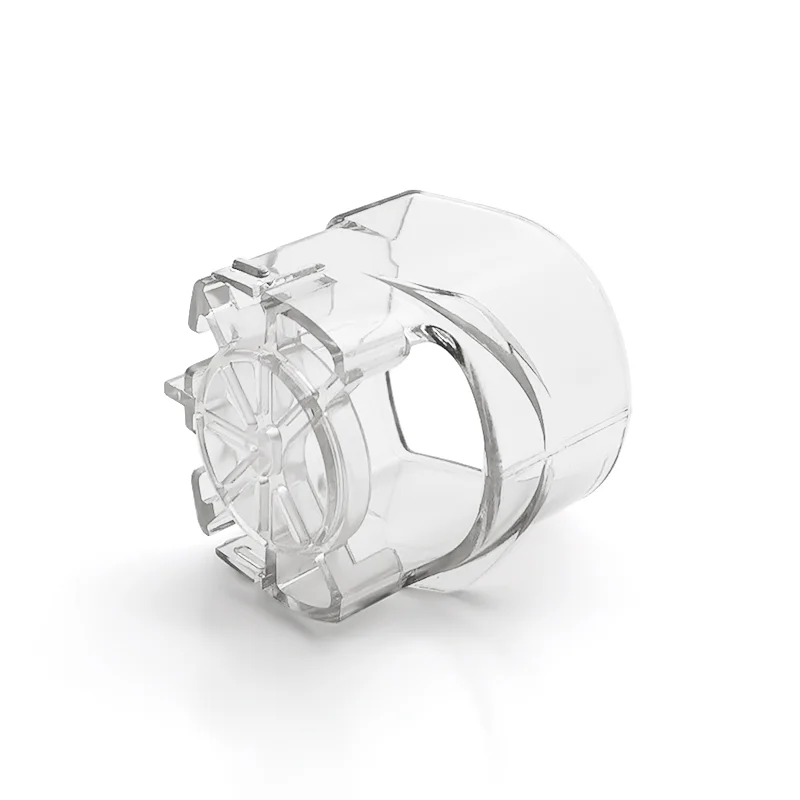

• 커넥터 및 하우징: IoT 센서용 맞춤형 인클로저, USB 및 HDMI 커넥터 본체, 그리고 소형 회로 기판(PCB)용 하우징.
• 사용자 인터페이스 구성 요소: 스위치 버튼, LED 표시기용 라이트 파이프, 소형 노브.
• 내부 부품: 코일용 소형 보빈, 배터리 홀더, 소형 메커니즘용 기어 휠, 장착 브래킷.
• 드론 및 로보틱스: 프로펠러 허브, 랜딩 기어 부품, 민감한 전자 장치용 보호 셸.

특정 부품 예시:

• 인테리어 부품: 클립, 체결구, 스위치 베젤, 트림 부품, 실내 조명용 하우징.
• 기능 프로토타입: 파워 폴딩 미러나 시트 조절기와 같은 메커니즘을 테스트하기 위한 소형 기어 및 링키지 부품.
• 센서 하우징: 주차 센서, 카메라 및 기타 ADAS(첨단 운전자 지원 시스템) 하드웨어용 케이싱입니다.
• 맞춤화: 애프터마켓용 맞춤형 엠블럼, 노브 커버 및 기타 맞춤형 액세서리.

③ 주요 이점: 기능성 프로토타이핑의 시간과 비용을 대폭 절감하여 자동차 엔지니어가 몇 달이 아닌 몇 주 만에 설계를 검증할 수 있게 합니다. 또한 소량 및 서비스 부품에 대한 실행 가능한 제조 솔루션을 제공합니다.

특정 부품 예시:

• 퍼스널 케어: 전동 칫솔용 부품, 면도기 손잡이 및 화장품 포장용 캡.
• 소형 가전: 커피 메이커, 블렌더 및 기타 기기의 버튼, 손잡이, 내부 기계 부품입니다.
• 장난감 및 취미: 모델 키트, 맞춤형 빌딩 블록을 위한 정교한 구성 요소, RC 자동차나 드론과 같은 고성능 취미 장비를 위한 부품입니다.
• 스포츠 용품: 사이클링 컴퓨터, 스키 부츠 버클, 특수 장비를 위한 맞춤형 부품입니다.

③ 주요 이점: 신제품의 진입 장벽을 낮춥니다. 기업가와 기존 기업 모두 전통적인 대량 생산 툴링과 관련된 재정적 위험 없이 혁신적이고 고품질의 제품을 출시할 수 있습니다.

특정 부품 예시:

• 교육용 사출 금형: 학생들에게 금형 설계, 게이팅 및 배출의 기본 원리를 가르치기 위해 설계된 간소화된 금형.
• 맞춤형 실험 기구: 연구자는 특정 실험 요구에 맞춘 페트리 접시, 샘플 홀더, 큐벳 및 미세유체 장치를 직접 설계하고 생산할 수 있습니다.
• DIY 금형 프로젝트: 취미 애호가와 “메이커”는 로봇 공학에서 홈 오토메이션에 이르기까지 자신의 발명품을 위한 맞춤형 부품을 만들 수 있으며, 3D 프린팅의 한계를 넘어설 수 있습니다.

③ 주요 이점: 제조 지식과 역량을 대중화합니다. 차세대 엔지니어에게 힘을 실어주고 연구자에게 자신의 작업을 위한 맞춤형 도구를 만들 수 있는 비할 데 없는 유연성을 제공합니다.

• 낮은 재료 비용: 알루미늄은 공구강보다 저렴합니다.
• 더 빠른 가공: 알루미늄은 스틸보다 3-4배 빠르게 CNC 가공할 수 있어 기계 시간과 인건비를 획기적으로 줄입니다.

• 더 단순한 설계: 금형은 종종 더 적은 캐비티(일반적으로 1~4개)로 설계되며 표준화된 마스터 유닛 다이(MUD) 프레임을 사용할 수 있어 각 부품별 신규 인서트의 비용을 더욱 절감합니다.
• 결과: 프로토타입 또는 소량 생산용 알루미늄 금형은 대량 생산용으로 설계된 다중 캐비티 스틸 금형보다 30%에서 70% 더 저렴할 수 있습니다.

② 시장 검증을 위한 재정적 위험 감소: 낮은 툴링 비용은 신제품 출시의 위험을 줄입니다. 성공하지 못할 수도 있는 제품의 금형에 막대한 투자를 하는 대신, 기업은 시장 테스트를 위해 수백 또는 수천 개의 단위를 생산할 수 있습니다. 이를 통해 더 큰 제조 규모에 착수하기 전에 실제 사용자 피드백과 판매 데이터를 수집할 수 있습니다.

① 프로토타이핑을 위한 신속한 반복: 3D 프린팅은 단일 부품에는 빠르지만, 미니 사출 성형은 생산 등급 재료로 반복하는 데 더 빠릅니다. 복잡한 스틸 금형의 8-16주 리드 타임에 비해, 단순한 알루미늄 금형은 단 1-3주 만에 설계, 제조 및 샘플 부품 생산이 가능합니다. 이러한 민첩성 덕분에 엔지니어링 팀은 설계를 테스트하고, 결함을 식별하며, CAD 모델을 조정하고, 다음 버전을 테스트하기 위해 수정된 금형이나 인서트를 신속하게 얻을 수 있습니다.

② 더 빠른 출시 시간: 이 속도는 곧바로 경쟁 우위로 이어집니다. "브리지 툴링"은 대량 생산용 강철 금형이 아직 제조되는 동안 소량 생산용 알루미늄 금형을 사용하여 즉시 생산과 판매를 시작하는 일반적인 전략입니다. 이는 생산 공백을 "연결"하여, 그렇지 않으면 가능했을 것보다 몇 달 앞서 수익을 창출하고 시장 입지를 구축합니다.

• 정확한 기능 테스트: 인장 강도, 내충격성, 굴곡 탄성 계수와 같은 기계적 특성을 검증합니다.
• 환경 시험: 부품이 열, 화학 노출 또는 자외선에서 어떻게 거동하는지 평가합니다.

• 규제 준수: 예비 테스트를 위해 인증된 의료용 등급 또는 식품 안전 소재로 부품을 제작합니다.

② 고품질 표면 마감 및 반복성: 사출 성형 부품은 3D 프린팅의 적층된 질감에 비해 우수한 표면 마감을 지닙니다. 금형 표면(연마되었든, 질감이 있든, 가공된 그대로든)은 모든 부품에 직접 전사됩니다. 또한 이 공정은 반복성이 높아 생산되는 모든 부품이 사실상 동일하게 보장되며, 이는 다부품 제품을 조립하고 테스트하는 데 필수적입니다.

③ 조기 DFM 검증: 프로토타입 금형을 설계하고 제작하는 과정은 본질적으로 제조 용이성 설계(DFM) 분석을 강제합니다. 이는 불충분한 구배, 문제가 있는 언더컷 또는 함몰 자국을 유발하는 두꺼운 단면과 같은 잠재적 문제를 드러냅니다. 이러한 문제를 프로토타이핑 단계에서 발견하고 수정하는 것은 값비싼 대량 생산 금형이 이미 제작된 후에 발견하는 것보다 기하급수적으로 저렴합니다.

• 게이트 위치 최적화: 게이트는 용융 플라스틱이 캐비티로 유입되는 지점입니다. 그 위치와 크기는 부품의 충전 방식, 최종 외관 및 기계적 강도에 영향을 미칩니다. 금형 제작자와 협력하여 게이트를 외관에 영향을 주지 않는 영역이자 균형 잡힌 유동 경로를 촉진하는 위치에 배치하십시오.

• 언더컷 단순화: 언더컷은 부품이 금형에서 직접 배출되는 것을 방해하는 기능입니다. 이는 슬라이드나 리프터와 같은 복잡한 금형 작동을 필요로 하며, 이는 금형 비용과 복잡성을 크게 증가시킵니다. 가능하면 언더컷을 설계에서 제거하거나 더 단순한 솔루션을 사용하도록 설계를 수정하십시오
• 배출 고려: 부품이 금형에서 어떻게 밀려나올지 생각하십시오. 외관 면을 손상시키거나 부품을 변형시키지 않고 이젝터 핀이 밀 수 있는 평평하고 견고한 표면이 있는지 확인하십시오.
• 재료 수축 고려: 모든 플라스틱은 냉각되면서 수축합니다. 이를 보상하기 위해 금형 캐비티는 최종 부품 치수보다 약간 더 크게 설계되어야 합니다. 수축률은 재료에 따라 다르므로, 설계 과정 초기에 재료를 선택하는 것이 매우 중요합니다.

• 낮은 비용: 낮은 원자재 비용과 단축된 가공 시간의 조합은 알루미늄 금형을 훨씬 더 경제적으로 만들어, 종종 스틸 금형보다 30-50% 저렴합니다.

단점 ② 단점:

• 낮은 내구성: 알루미늄은 더 무르기 때문에 특히 연마성 수지(유리 충전 플라스틱 등)나 고압 사출로 인한 마모와 손상에 더 취약합니다.
• 짧은 수명: 알루미늄 금형은 일반적으로 부품 복잡성과 재료에 따라 최대 10,000개의 부품을 생산하는 데 적합합니다. 대량 생산용으로 설계되지 않았습니다.
• 수리 곤란: 손상된 알루미늄을 용접하거나 수리하는 것은 스틸보다 더 까다롭고 효과가 떨어집니다.

단점 ② 단점:

• 높은 비용: 재료 자체가 더 비싸고 가공 시간이 훨씬 길어 초기 금형 투자 비용이 훨씬 높아집니다.
• 더 긴 리드 타임: 느린 가공과 열처리 공정의 잠재적 필요성으로 인해 금형 제조 일정이 길어집니다.
• 느린 열전도율: 강철의 낮은 열전도율은 주기 시간을 관리하고 결함을 방지하기 위해 냉각 시스템이 전문적으로 설계되어야 함을 의미합니다.

③ 스틸 선택 대상: 더 높은 생산량(10,000개 초과), 연마성 재료 사용, 또는 최대 공구 수명이 주요 관심사인 경우에 적합합니다.

소형 플라스틱 부품을 위한 고정밀 미니 사출 성형 금형

미니 사출 금형과 표준 사출 금형의 차이점은 무엇입니까?

미니 사출 시스템에서 금형 냉각 효율을 개선하는 방법은?

미니 사출 금형용 표면 마감 옵션

소형 금형 제조의 공차 및 정밀도 과제

미니 사출 성형의 일반적인 문제와 이를 방지하는 방법은 무엇입니까?

4. 뒤틀림(부품이 식으면서 뒤틀리거나 구부러짐):

• 원인: 불균일한 냉각 또는 부적절한 부품 설계로 인한 내부 응력.
• 해결책: 균일한 온도 제어를 위해 냉각 채널 설계를 최적화합니다. 배출 전에 부품이 완전히 냉각되었는지 확인합니다. 보강 리브를 추가하도록 부품을 재설계합니다.

5. 화상 자국(부품에 검은색 또는 갈색으로 그을린 자국) :

• 원인: 금형 캐비티에 갇힌 공기가 과도하게 압축되어 발화합니다.
• 해결책: 화상이 발생하는 부위의 금형에 벤트를 추가하거나 확대합니다. 사출 속도를 줄여 공기가 빠져나갈 수 있도록 합니다.

FAQ: 미니 및 데스크톱 사출 금형 서비스

리드 타임은 복잡성에 따라 다릅니다. MUD 프레임용 간단한 알루미늄 인서트는 영업일 기준 5-10일이면 제작할 수 있습니다. 보다 복잡한 독립형 스틸 몰드는 3~6주가 소요될 수 있습니다.

데스크톱 기계가 필요한 가공 온도에 도달할 수 있다면 거의 모든 열가소성 플라스틱을 사용할 수 있습니다. 일반적인 재료로는 ABS, 폴리프로필렌(PP), 폴리카보네이트(PC), 나일론(PA), TPE, 아세탈(POM) 등이 있습니다.

예. 당사는 투샷 오버몰딩(단단한 기판에 부드러운 TPE를 접착) 또는 인서트 몰딩(금속 나사나 전자 센서와 같이 미리 배치된 품목 주위에 플라스틱을 성형)을 위한 소형 금형을 특별히 설계하고 제조할 수 있습니다.

미니 사출 금형과 표준(또는 기존) 사출 금형은 모두 용융된 플라스틱을 캐비티에 주입하는 동일한 기본 원리로 작동하지만, 목적, 규모 및 경제성 모델에 따라 설계된 근본적으로 다른 도구입니다. 이러한 차이점을 이해하는 것은 제품 개발자, 엔지니어 또는 비즈니스 소유자가 정보에 입각하여 비용 효율적인 제조 결정을 내리는 데 매우 중요합니다.

이는 다른 모든 디자인 선택에 영향을 미치기 때문에 가장 중요한 차이점입니다.

미니 사출 금형:

• 목적: 주로 프로토타이핑, 검증, 소량 생산을 위한 것입니다. 소량에서의 속도, 민첩성, 비용 효율성을 위해 설계되었습니다.
• 일반적인 사용 사례:

a. 프로토타이핑: 테스트를 위해 생산 등급 재료로 기능성 프로토타입을 제작합니다.

b. 브리지 툴링: 대량 생산용 금형을 제조하는 동안 소량 생산용 금형으로 신속하게 생산을 시작합니다.

c. 소량 생산: 틈새 시장을 공략하거나 맞춤형 부품을 생산하거나 수백 개에서 수만 개의 수명 주기를 가진 제품을 위한 생산입니다.

d. 시장 테스트: 본격적인 출시 전에 시장 수요를 검증하기 위해 소량의 제품을 생산합니다.

표준 사출 금형:

• 목적: 오로지 대량 생산 및 대량 제조를 위한 것입니다. 수백만 번의 사이클에 걸쳐 내구성, 효율성, 그리고 가능한 한 가장 낮은 부품당 비용을 위해 설계되었습니다.
• 일반적인 사용 사례:

a. 대량 생산: 소비자 가전, 자동차 부품 또는 의료용 일회용품을 수십만 개에서 수천만 개 단위로 제조합니다.

b. 장기 제조: 안정적이고 장기적인 시장 입지를 가진 제품을 위한 신뢰할 수 있는 생산 자산 역할을 합니다.

재료의 선택은 금형의 의도된 수명을 직접적으로 반영합니다.

미니 사출 금형:

• 주요 소재: 일반적으로 고급 알루미늄 합금(예: 7075-T651)으로 가공됩니다.
• 특성: 알루미늄은 스틸보다 부드럽고 내마모성이 떨어지지만, 가공 속도가 훨씬 빠르고 효율적인 냉각을 위한 우수한 열전도율을 갖추고 있습니다.
• 내구성(수명): 사용되는 플라스틱 재료에 따라 일반적으로 5,000~100,000 사이클 범위의 한정된 샷 수를 위해 설계됩니다(유리 충전 나일론과 같은 연마성 재료는 금형을 더 빨리 마모시킵니다). 이는 프로토타이핑 및 소량 생산에는 충분하고도 남습니다.

표준 사출 금형:

• 주요 소재: 거의 항상 다양한 등급의 경화 공구강(예: P20, H13, S7)으로 제작됩니다.
• 특성: 스틸은 매우 단단하고 내구성이 있으며 마모와 마멸에 강합니다. 거울 같은 마감으로 연마할 수 있으며 장기간에 걸쳐 엄청난 형체 압력과 고온을 견딥니다.
• 내구성(수명): 극한의 수명을 위해 설계되었으며, 종종 500,000~1,000,000회 이상의 사이클이 보장됩니다. 이는 수년간 가동되도록 설계된 자본 자산입니다.

이 두 가지 유형의 몰드에 대한 경제 모델은 정반대입니다.

미니 사출 금형:

• 초기 비용: 낮음. 종종 수천 달러에서 만 달러 범위입니다. 낮은 비용은 저렴한 재료(알루미늄)와 훨씬 빠른 CNC 가공 시간의 결과입니다.
• 부품당 비용: 낮은 캐비티 수와 수동 공정(일부 데스크톱 기계의 경우)이 대규모에서 낮은 효율성을 초래하므로 부품당 비용이 더 높습니다.
• 경제 모델: 초기 투자와 위험을 최소화합니다. 예산 제약이 있거나 시장성이 불확실한 프로젝트에 이상적입니다.

표준 사출 금형:

• 초기 비용: 높음에서 매우 높음. 일반적으로 $20,000부터 시작하며 복잡한 멀티 캐비티 툴의 경우 쉽게 $100,000를 초과할 수 있습니다. 이는 값비싼 툴강, 광범위하고 느린 가공 공정, 복잡한 엔지니어링의 비용을 반영합니다.
• 부품당 비용: 매우 낮습니다. 높은 캐비티 수와 자동화된 빠른 사이클 타임은 초기 투자가 회수되면 각 개별 부품의 생산 비용이 몇 푼에 불과하다는 것을 의미합니다.
• 경제 모델: 규모의 경제를 통해 부품당 비용을 최소화합니다. 높은 초기 비용은 대량 생산량으로 정당화됩니다.

최종 디자인에서 실제 부품으로 제작되는 데 걸리는 시간은 크게 다릅니다.

미니 사출 금형:

• 리드 타임: 빠름. 단순한 알루미늄 금형은 종종 설계, 가공 및 최초 사출 준비까지 단 1-3주면 됩니다. 이러한 신속성은 빠른 제품 개발에 매우 중요합니다.

표준 사출 금형:

• 리드 타임: 느림. 복잡성, 단단한 재료 및 엄격한 설계/승인 프로세스로 인해 양산용 스틸 금형의 리드 타임은 일반적으로 8주에서 16주, 또는 그 이상입니다.

사이클당 생산되는 부품 수(캐비티 수)와 금형의 내부 메커니즘이 핵심 차별화 요소입니다.

미니 사출 금형:

• 캐비티 수: 낮음. 일반적으로 1~4 캐비티로 설계됩니다. 사이클당 출력을 최대화하는 것이 아니라 양질의 부품을 신속하게 얻는 데 중점을 둡니다.
• 복잡성: 일반적으로 더 단순합니다. 이들은 일반적으로 기본 콜드 러너 시스템과 간단한 배출 메커니즘을 사용합니다. 사이드 액션(언더컷용)과 같은 기능을 포함할 수 있지만, 일반적으로 대량 생산용에 비해 덜 복잡합니다.

표준 사출 금형:

• 캐비티 수: 높음. 8, 16, 32, 64 또는 심지어 128 캐비티 금형을 흔히 볼 수 있습니다. 이는 대량 생산에 필요한 높은 처리량을 달성하는 데 필수적입니다.
• 복잡성: 매우 복잡할 수 있습니다. 이들은 종종 정교한 핫 러너 시스템(스프루 폐기물을 제거하고 주기 시간을 단축하기 위한), 다단계 배출, 리프터, 접이식 코어, 그리고 매우 복잡한 부품을 효율적이고 자동으로 생산하기 위한 기타 고급 메커니즘을 특징으로 합니다.

효율적인 냉각은 사이클 시간을 제어하고 부품 품질을 보장하는 데 가장 중요합니다. 공간이 제한된 소형 금형에서는 스마트한 설계가 핵심입니다.

• 채널 직경과 근접성 극대화: 대량의 냉각수 흐름을 허용하도록 냉각 채널을 성형 표면에 최대한 가깝게, 그리고 실현 가능한 최대 직경으로 설계하십시오.

금형 표면은 최종 플라스틱 부품의 마감을 직접 결정합니다. 미적 및 기능적 요구 사항을 모두 충족하기 위해 다양한 마감 옵션을 사용할 수 있습니다.

• 표준 가공 마감(밀링 상태): 이는 가장 기본적인 마감으로, CNC 밀링 공정에서 생긴 미세한 공구 자국이 남습니다. 비외관 부품이나 내부 형상에 적합합니다. SPI 마감 등가는 대략 D-3에서 C-3입니다.

소형 금형을 제조할 때는 엄격한 공차를 달성해야 하는 고유한 과제가 있습니다. 부품이 작아질수록 허용 오차 범위도 그에 비례하여 줄어듭니다.

• 가공 정확도: 고RPM 스핀들과 마이크로 밀링 기능을 갖춘 고정밀 CNC 기계가 필요합니다. 공구가 작을수록 휨과 파손에 더 취약하여 신중한 공구 경로 프로그래밍이 요구됩니다.

미니 사출 금형

표준 사출 금형

• 배플 및 버블러 사용: 긴 코어를 냉각하려면 배플(물을 한쪽으로 올리고 다른 쪽으로 내려가도록 강제하는 블레이드) 또는 버블러(막힌 구멍의 바닥으로 물을 유도하는 튜브)가 효과적인 솔루션입니다.
• 전략적 배치: 냉각 라인을 부품의 가장 긴 치수와 평행하게 배치하고 캐비티와 코어 주위에 고르게 분포되도록 하여 균일한 냉각을 촉진하십시오.
• 고전도성 인서트 사용: 중요한 핫스팟의 경우 베릴륨 구리와 같은 고전도성 재료로 만든 인서트를 강재 또는 알루미늄 몰드 베이스에 통합하여 열을 더 효과적으로 배출할 수 있습니다.
• 금형 온도 컨트롤러(TCU) 고려: 단순히 차가운 수돗물을 흘려보내는 대신, TCU를 사용하여 냉각수 온도를 정밀하게 조절하십시오. 이는 주기마다 일관된 냉각을 제공하여 더 안정적인 부품 치수로 이어집니다.

• 비드 블라스팅: 균일하고 비반사적인 무광 또는 새틴 텍스처를 만듭니다. 이는 부품 표면의 지문과 사소한 결함을 감추는 데 탁월합니다. 서로 다른 매체(유리 비드, 산화알루미늄)는 다양한 수준의 거칠기를 만들 수 있습니다.
• 연마: 광택 마감을 위해 금형은 점진적으로 더 미세한 연마석과 다이아몬드 페이스트를 사용하여 수동으로 연마됩니다. 마감은 반광택(SPI B-1)부터 렌즈와 같은 광학 부품에 필요한 흠 없는 거울 같은 마감(SPI A-1)까지 다양합니다.
• EDM 텍스처링: 결이나 가죽 같은 질감을 위해 EDM 공정을 사용하여 금형 표면에 패턴을 적용합니다. 이는 소비자 제품 하우징과 자동차 인테리어에 일반적으로 사용됩니다.
• 양극 산화(알루미늄 금형용): 양극 산화는 알루미늄 금형에 적용하여 표면 경도와 내마모성을 높이고, 작동 수명을 약간 연장할 수 있습니다.

• EDM 정밀도: 와이어 EDM과 방전 EDM은 밀링 커터로 가공하기에 너무 작은 날카로운 내부 모서리와 형상을 만드는 데 필수적입니다. 높은 정확도를 달성하는 것은 전극 품질과 플러싱 효율에 달려 있습니다.
• 열팽창: 금형 재료와 공작 기계 자체 모두 온도 변화에 따라 팽창하고 수축합니다. 가공 프로세스 중 치수 안정성을 유지하기 위해서는 기후가 제어되는 제조 환경이 매우 중요합니다.
• 측정 및 검사: 작고 공차가 엄격한 형상을 검증하려면 고배율 비전 시스템, 정밀 프로브를 갖춘 좌표 측정기(CMM), 레이저 스캐너와 같은 첨단 계측 장비가 필요합니다.
• 부품 수축 변동성: 작은 부품에서는 사소한 편차조차도 특징을 공차 밖으로 밀어낼 수 있기 때문에 재료 수축을 예측하고 보상하는 것이 더욱 중요해집니다. 성형 중 정밀한 공정 제어가 필수적입니다.

완벽한 금형을 제작하더라도 성형 공정에는 문제가 발생할 수 있습니다. 다음은 일반적인 결함과 이를 해결하는 방법입니다:

1. 쇼트 샷(몰드 캐비티가 완전히 채워지지 않음) :

• 원인: 사출 압력/속도 부족, 낮은 용융 온도 또는 제한적인 게이트/벤트.
• 해결책: 사출 파라미터를 늘리고, 온도를 높이거나, 금형을 수정하여 흐름 경로를 개선하고 벤트를 더 추가합니다.

2. 플래시 (이별 선의 구멍에서 과도한 플라스틱이 스며 나옴) :

• 원인: 형체력 부족, 금형 손상 또는 과도한 사출 압력.
• 해결책: 파팅 라인이 완벽하게 평평하고 깨끗한지 확인하고, 형체력 톤수를 늘리거나 사출 압력을 줄입니다.

3. 싱크 마크(일반적으로 보스나 리브와 같은 두꺼운 부분에 있는 부품 표면의 작은 함몰) :

• 원인: 불균일한 냉각 및 재료 수축. 두꺼운 부분은 더 느리게 냉각되어 재료를 안쪽으로 끌어당깁니다.
• 해결책: 균일한 벽 두께 설계 규칙을 따릅니다. 두꺼운 부분을 피할 수 없는 경우, "코어 아웃"하여 속을 비웁니다. 보압과 시간을 늘립니다.

문의 페이지를 방문하여 3D CAD 파일을 업로드하기만 하면 됩니다(STEP 파일 선호). 원하는 플라스틱 소재, 연간 예상 수량, 특정 표면 마감 요구 사항 등의 세부 정보를 포함하세요. 엔지니어링 팀에서 디자인을 검토한 후 일반적으로 24시간 이내에 자세한 견적을 제공합니다.

대다수의 서비스 계약에서, 툴링 비용을 지불하는 고객이 툴링을 소유합니다. 금형을 제작하는 제조 파트너는 관리인 역할을 합니다. 그들은 귀하가 부품을 주문할 때마다 귀하를 대신하여 금형을 보관, 유지보수 및 가동합니다. 만약 생산을 다른 시설로 이전하기로 결정한다면, 귀하는 금형을 소유할 권리가 있습니다. 이는 귀하의 투자와 지적 재산을 보호하므로 서비스 계약에서 명확히 해야 할 중요한 사항입니다.

미니 금형과 표준 금형의 부품은 동일한 제조 공정과 재료를 공유하므로 품질, 강도 및 마감이 동일합니다. 진정한 차이는 툴의 수명과 규모입니다. 미니 금형은 수천 회의 샷을 위해 제작되어 프로토타이핑 및 소량 생산에 적합한 반면, 표준 금형은 수백만 회를 위해 설계되었습니다.
