Понимание преимуществ и ограничений технологии DLP гарантирует, что вы выберете правильный производственный процесс для ваших нужд.

Что такое 3D-печать с цифровой обработкой света (DLP)?

DLP, SLA или MSLA (LCD): что подойдет вашему проекту?

Технология цифровой обработки света использует цифровой проектор для одновременного отверждения целых слоев, обеспечивая максимальную скорость и высочайшую точность для сложных деталей.

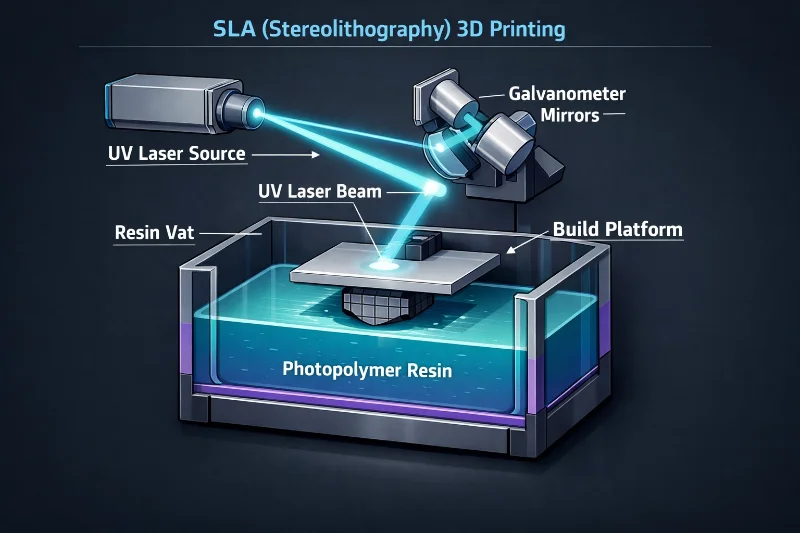

В стереолитографии используется УФ-лазер для отслеживания узоров, что обеспечивает исключительное качество и четкость поверхности, идеально подходящую для крупных прототипов.

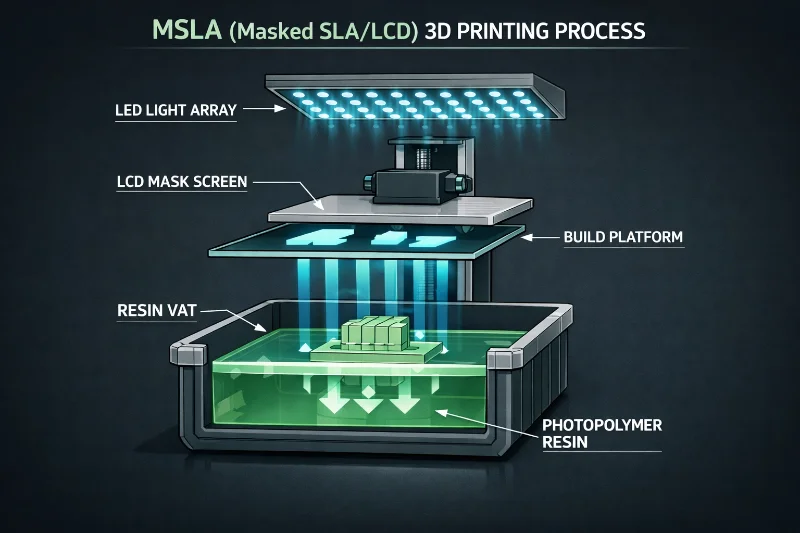

В SLA в маске используется светодиодная матрица с маскировкой ЖК-дисплея для экономичной печати, которая идеально подходит для любителей и недорогого прототипирования.

Какие материалы наиболее распространены в DLP 3D-печати?

Лучшее для:

Литье по выплавляемым моделям для высококачественных ювелирных изделий (золото, серебро, платина) и прецизионных промышленных компонентов.

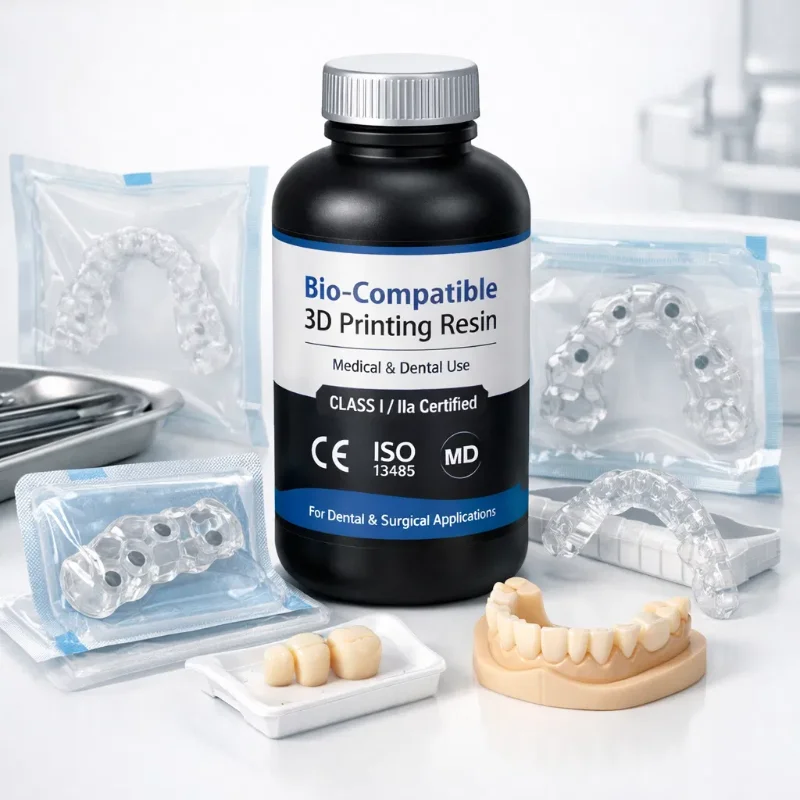

(медицинский класс)

Лучшее для:

Хирургические шаблоны для сверления, прозрачные каппы, ортодонтические шины и временные коронки.

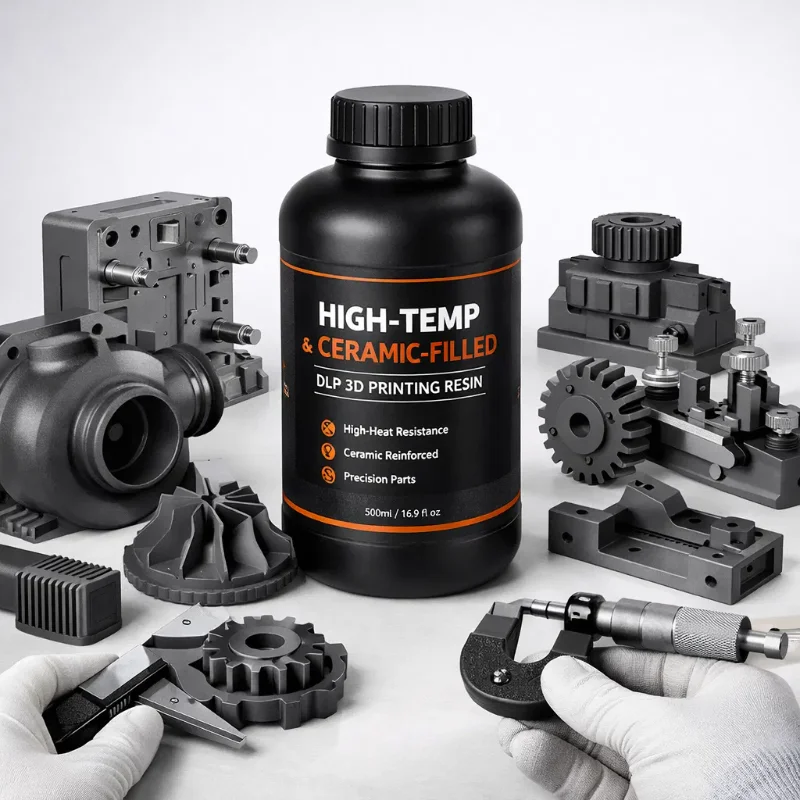

(Экстремальная производительность)

Лучшее для:

Автомобильные испытания «под капотом», пресс-формы для низкотемпературного впрыска и испытания гидродинамики.

Каковы основные области применения DLP 3D-печати?

Преимущество: Передаёт органические текстуры и детали, которые MSLA или FDM упускают.

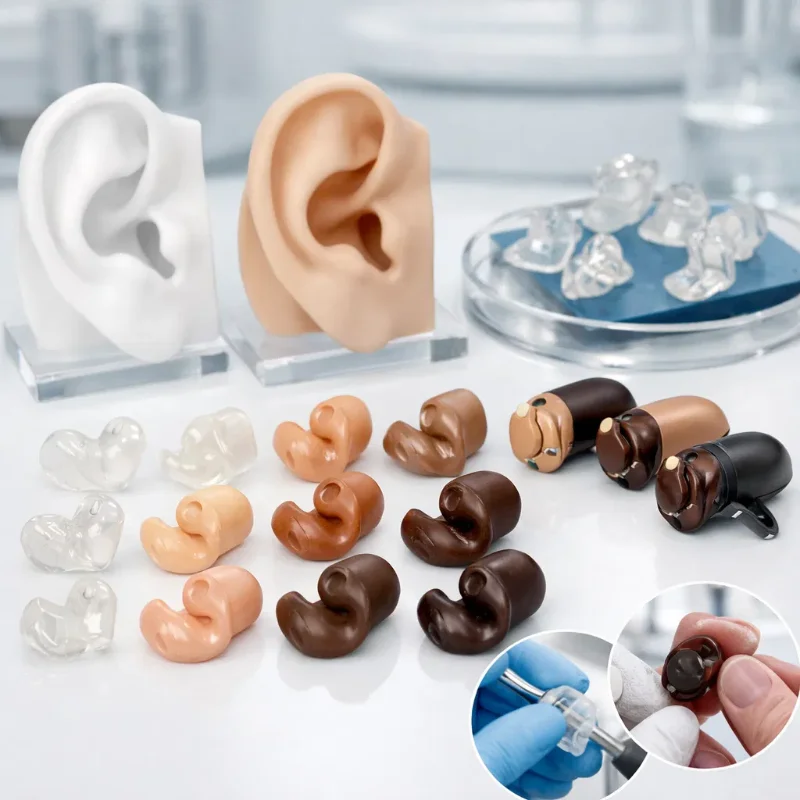

Применение: Индивидуально подогнанные оболочки (отопластика).

Преимущество: Биосовместимый материал, напечатанный точно по анатомии уха.

Применение: Мелкосерийное производство (10-1 000 единиц).

Преимущество: Более экономично, чем оснастка для литья под давлением ($5,000+).

Рекомендации по проектированию для высокоточной DLP-печати

Цифровая обработка света (DLP) — это технология 3D-печати методом полимеризации в ванне, в которой используется экран цифрового светового проектора для одновременного отображения одного изображения каждого слоя на всей платформе. В отличие от SLA (стереолитографии), при которой путь отслеживается с помощью лазера, или FDM (моделирование плавленым осаждением), при котором выдавливается нить, DLP слой за слоем отверждает жидкую фотополимерную смолу, используя источник ультрафиолетового света, проецируемый через цифровое микрозеркальное устройство (DMD).

Выбор правильной технологии производства смол имеет решающее значение для контроля затрат и качества. Хотя все три технологии относятся к семейству чановой полимеризации, их механизмы и варианты использования существенно различаются.

Если ваш проект требует жёстких допусков, сложных деталей (например, оправ для ювелирных изделий) или скорости мелкосерийного производства, DLP является лучшим промышленным выбором. Для крупномасштабного прототипирования с исключительной прозрачностью превосходит SLA. Для энтузиастов, ограниченных бюджетом, и быстрых итераций MSLA предлагает наилучшее соотношение цены и качества.

DLP и MSLA отверждают целые слои одновременно, что делает их значительно быстрее, чем точечный лазерный подход SLA.

SLA обеспечивает максимально гладкую поверхность с нулевой пикселизацией, что идеально подходит для применений, требующих оптической четкости и превосходной эстетики.

MSLA предлагает самую низкую стоимость входа при конкурентоспособной производительности, что делает его идеальным для обучения и экспериментирования.

Преимущества и ограничения услуг DLP 3D-печати

Понимание сильных сторон и ограничений технологии DLP позволит вам выбрать правильный производственный процесс, отвечающий вашим потребностям.

• Непревзойдённая точность: способность достигать высоты слоя всего 10-25 микрон и разрешения по осям X/Y 35-50 микрон.

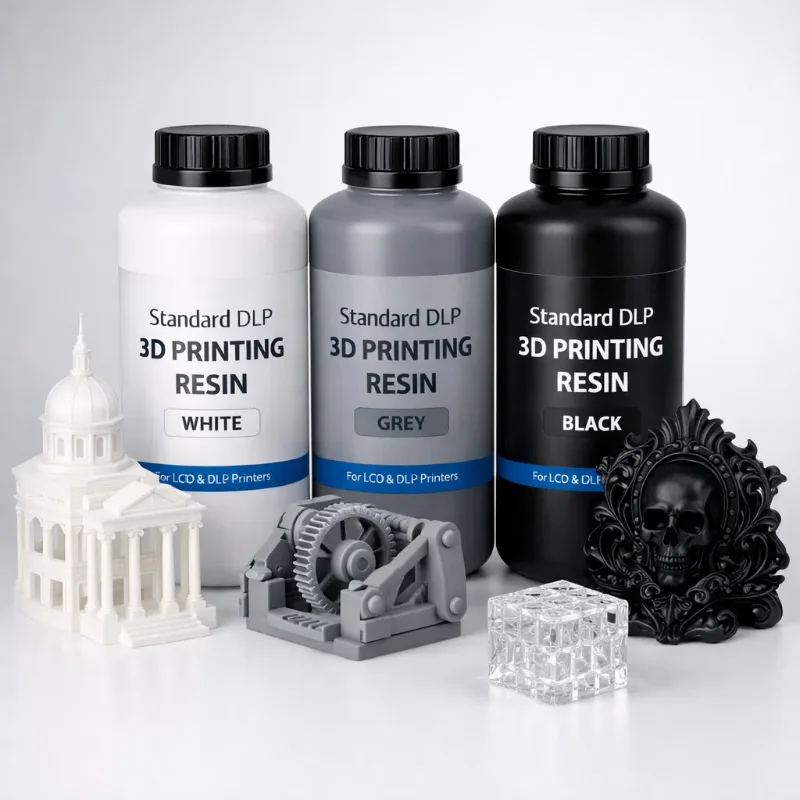

Мы предлагаем линейку смол промышленного класса, призванную преодолеть разрыв между цифровым дизайном и высокопроизводительным физическим производством.

(Быстрое прототипирование)

Лучшее для:

Эстетические макеты, архитектурные модели и визуальные прототипы высокой точности.

Доступный поддон:

Непрозрачный (белый, серый, черный) и оптически прозрачный.

(Функциональные симуляторы)

Лучшее для:

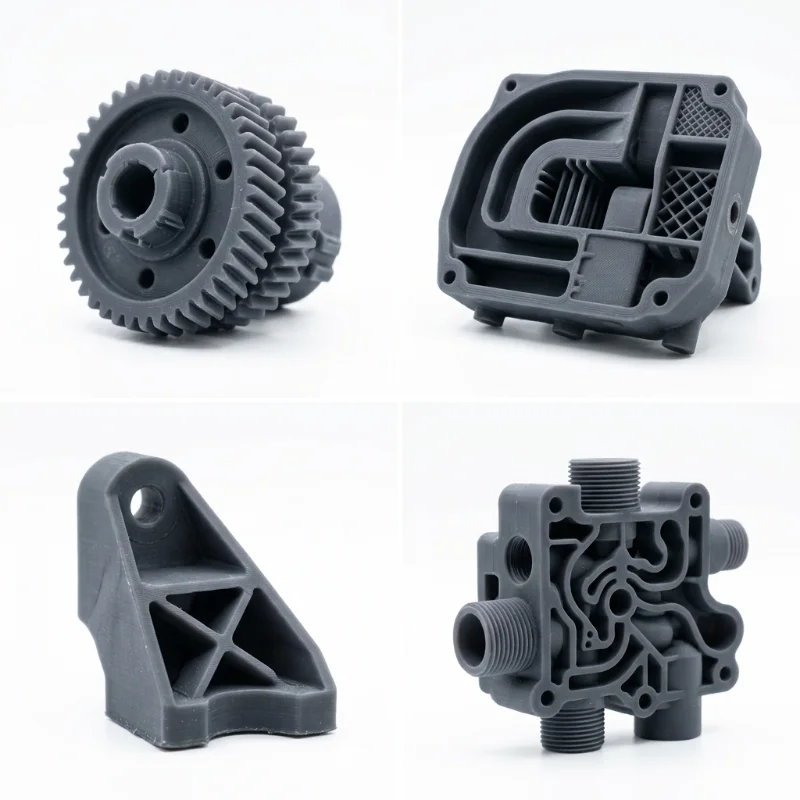

Функциональные корпуса, защелкивающиеся узлы и прочные приспособления или приспособления, требующие многократного использования.

(Точное литье)

DLP больше не предназначен только для прототипирования; это решение для изготовления мостов.

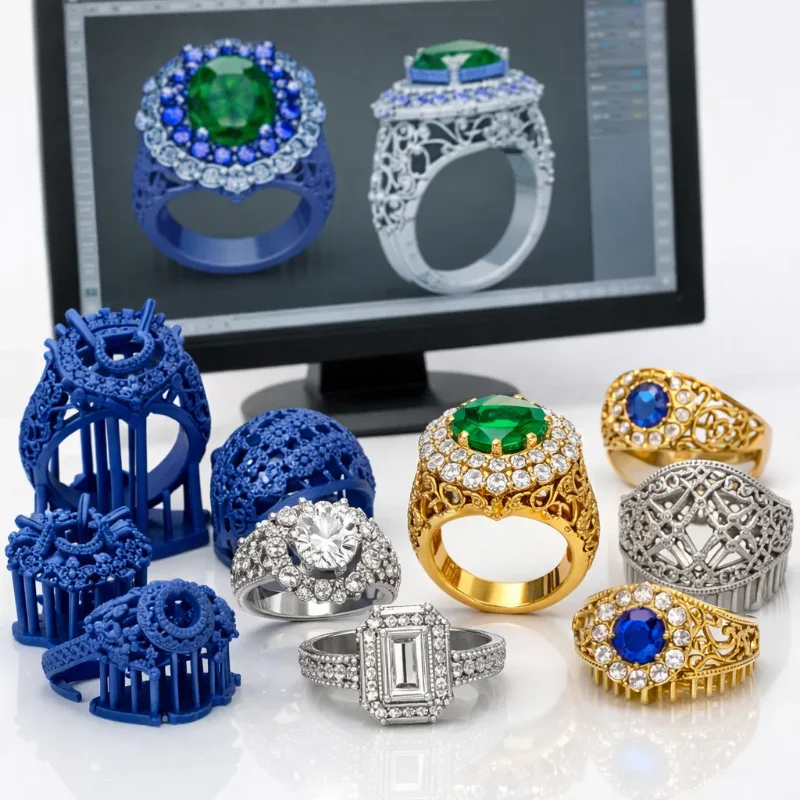

Применение: Печать «мастер-моделей» или прямых восковых литейных моделей.

Преимущество: Справляется с пустотами, филигранью и паве-закрепками, которые невозможно отлить традиционным способом.

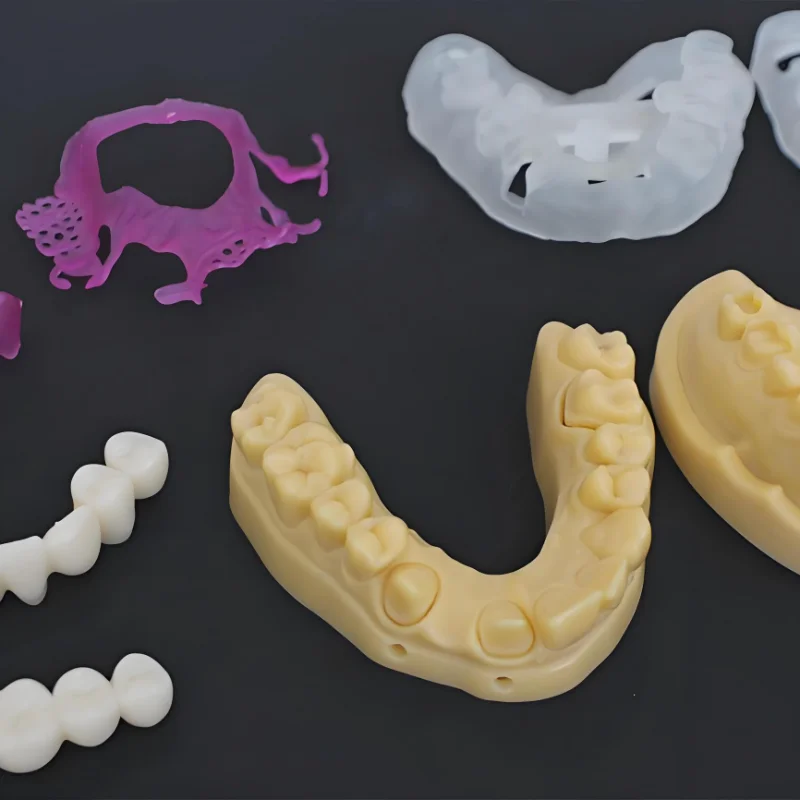

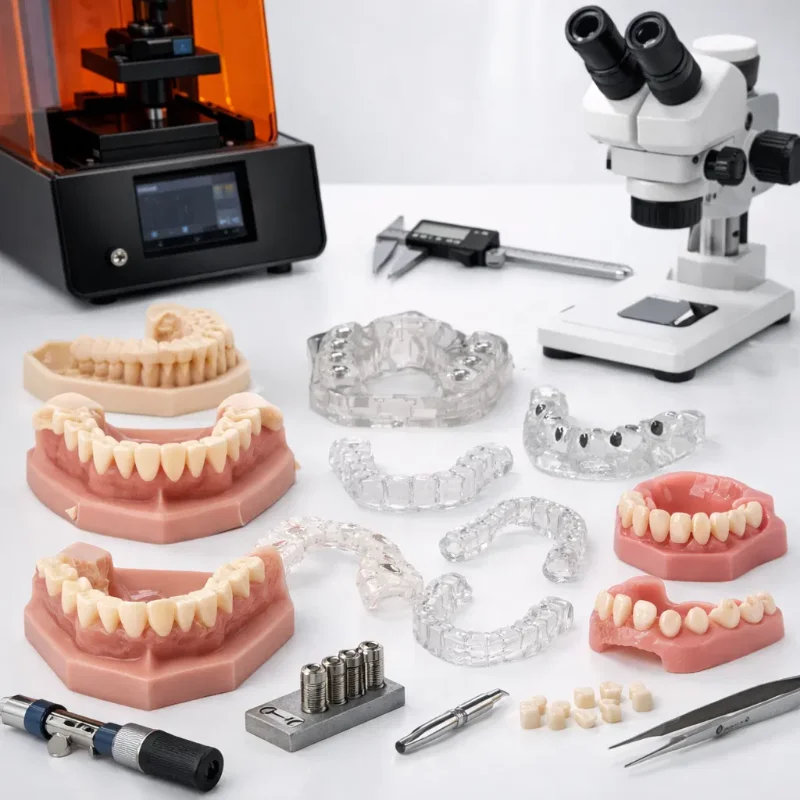

Применение: Хирургические шаблоны, модели элайнеров и зубные протезы.

Преимущество: Индивидуализация под конкретного пациента с отклонением менее 50 микрон.

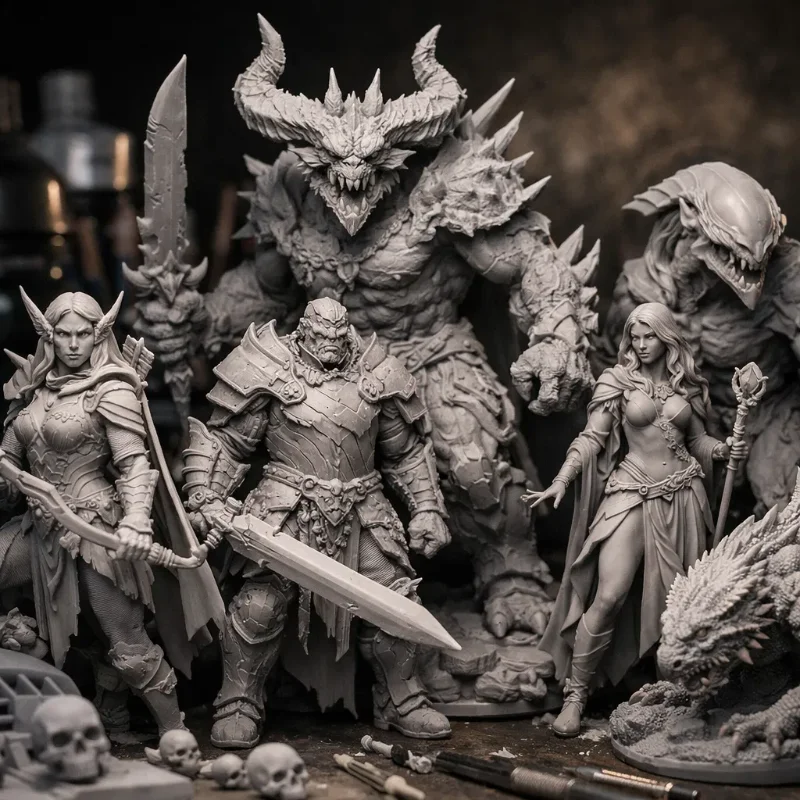

Применение: Высокодетализированные миниатюры для настольных игр и прототипы «гаражных наборов».

Чтобы обеспечить качество и снизить затраты, инженеры должны придерживаться особых принципов аддитивного производства (DfAM), специально разработанных для DLP.

• Поддерживаемые стенки: минимум 0.4mm.
• Стенки без опоры: минимум 0,6 мм для предотвращения коробления.
• Выпуклые/гравированные детали: минимальная глубина/высота 0.2mm, чтобы оставаться видимыми после постобработки.

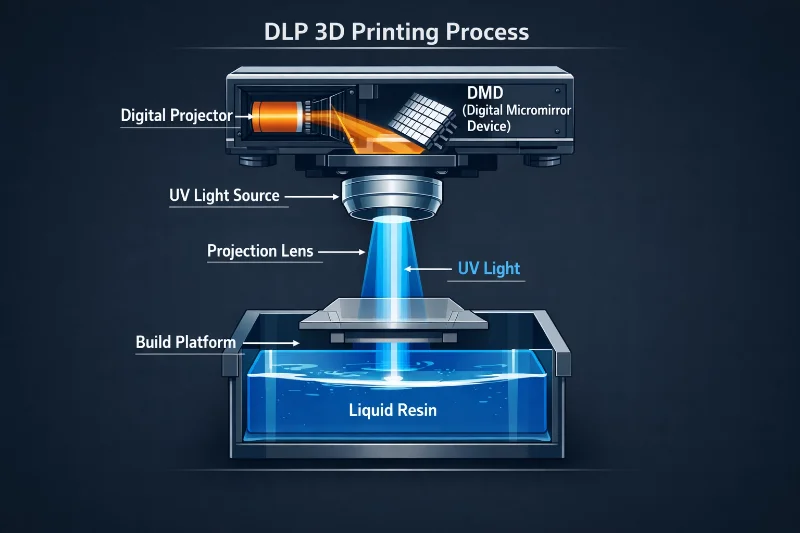

В основе каждого промышленного DLP-принтера лежит чип DMD, часто производимый Texas Instruments, состоящий из миллионов микроскопических зеркал. Эти зеркала направляют ультрафиолетовый свет для отверждения смолы или отклоняют его, создавая темное пространство (вокселы).

• Проецирование слоя: 3D-модель разбивается на слои. Проектор проецирует изображение всего слоя на дно ванны со смолой.
• Отверждение: ультрафиолетовый свет мгновенно отверждает светочувствительную смолу в местах попадания.
• Отслаивание и подъём: платформа построения поднимается, позволяя жидкой смоле затечь обратно снизу, подготавливая её к следующему слою.

Этот процесс обеспечивает невероятно мелкие детали, острые края и более высокую скорость печати по сравнению с лазерными системами, особенно для плотных рабочих пластин.

• Эффективность по скорости: поскольку проектор отверждает весь слой одновременно, печать 50 колец занимает столько же времени, сколько печать одного. Это делает DLP идеальным для мелкосерийного производства.
• Изотропные свойства: детали DLP плотные и водонепроницаемые, с прочностью, одинаковой во всех направлениях (X, Y и Z), в отличие от деталей FDM, которые слабы вдоль линий слоёв.
• Качество поверхности: детали получаются с гладкой отделкой, похожей на литьё под давлением, требуя минимальной шлифовки по сравнению с другими технологиями.

• Объём построения: как правило, меньше, чем у SLA или FDM. Лучше всего подходит для деталей меньше обувной коробки.

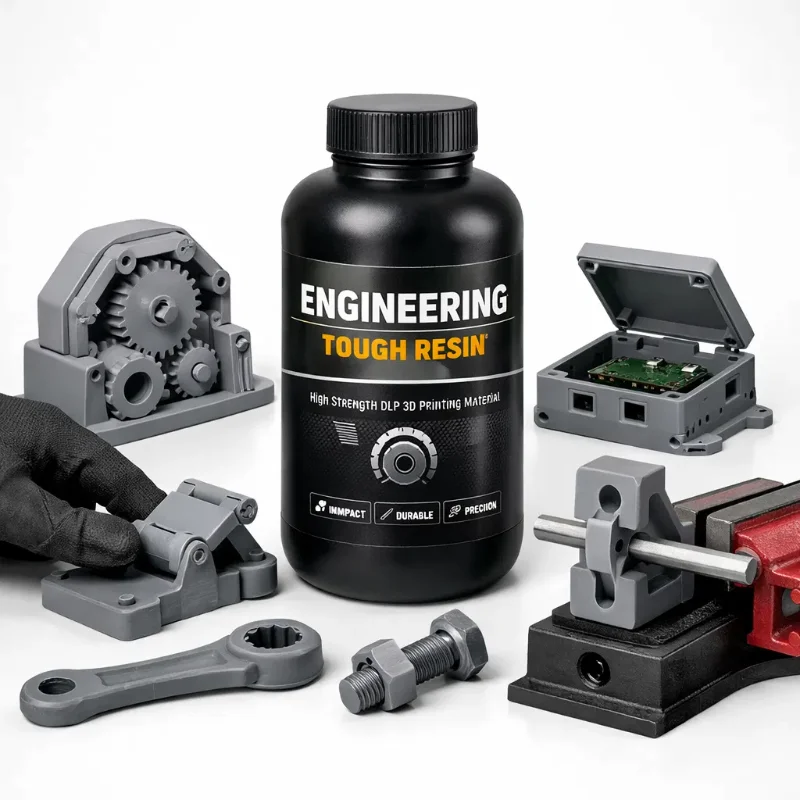

• Хрупкость (зависит от материала): стандартные смолы могут быть хрупкими, однако для устранения этого доступны прочные смолы инженерного класса.
• Следы от поддержек: как и при любой печати смолой, для нависающих элементов требуются поддерживающие структуры, что делает необходимым профессиональное удаление при постобработке.

Твердые блоки смолы дороги и тяжелы.

• Метод: используйте инструменты «облегчения» (Hollowing) для создания оболочки.
• Рекомендация: Поддерживайте толщину оболочки 2 мм.
• Критически важный шаг: необходимо предусмотреть дренажные отверстия (минимальный диаметр 1.5 мм) для выхода неотверждённой смолы. Застрявшая смола со временем может привести к растрескиванию детали из-за скопления газа.

• Зазор: для сопрягаемых деталей предусмотрите зазор 0,05mm – 0,1mm. Смола немного расширяется во время отверждения и нанесения покрытия.

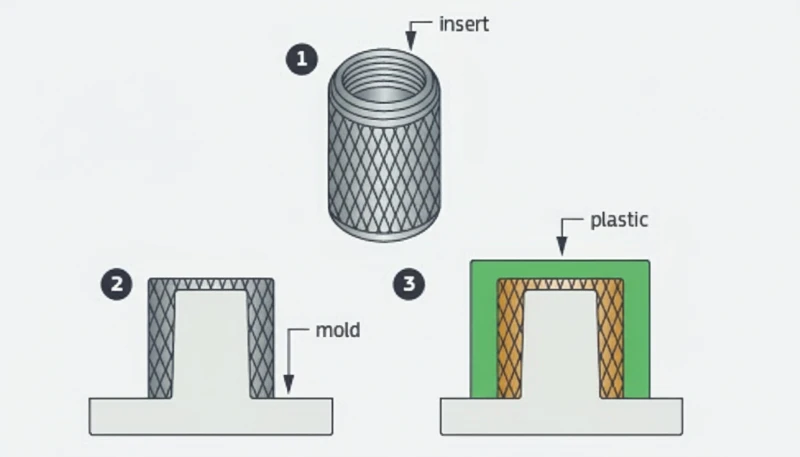

• Резьба: хотя печать резьбы возможна, мы рекомендуем моделировать направляющее отверстие и использовать термоустанавливаемые вставки или нарезать резьбу в отверстии после печати для большей долговечности.

Услуги 3D-печати DLP на заказ | Высокоточные прототипы

Получите сверхдетализированные детали из смолы с помощью нашей услуги промышленной DLP 3D-печати. Получите мгновенное предложение прямо сейчас!

10 распространенных причин сбоя печати DLP (и как мы их решаем)

Our Quality Control & Technical Standards

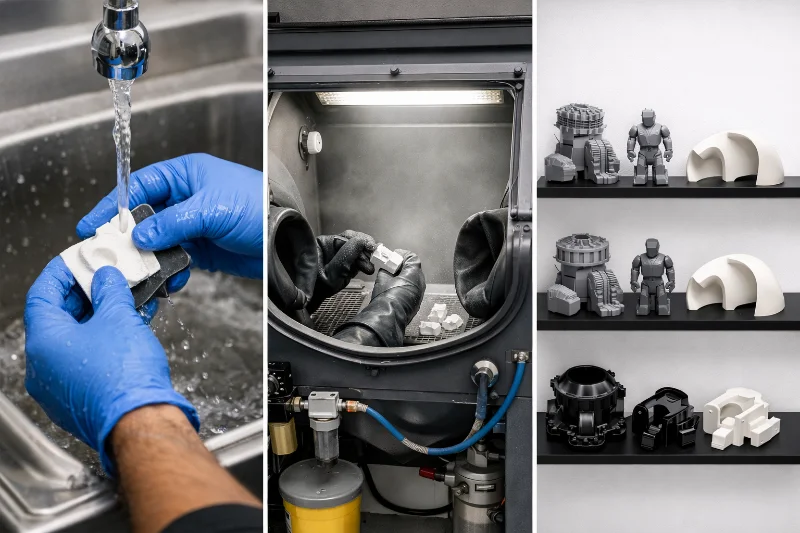

Дополнительные услуги постобработки

Ваша деталь не готова, когда покидает принтер. Наша постобработка превращает «отпечаток» в «изделие».

Помимо стандартного удаления поддержки, мы предлагаем:

Отпечатки из необработанной прозрачной смолы выглядят матовыми/ледяными. Чтобы добиться стеклянной прозрачности:

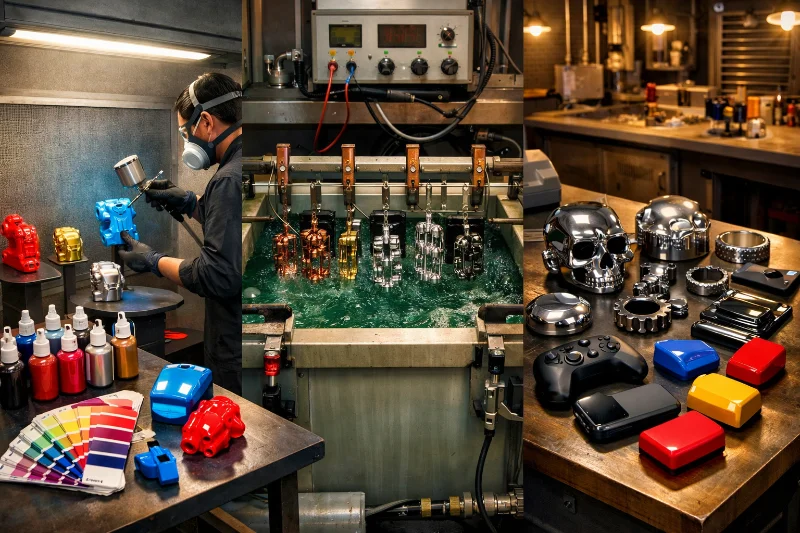

Профессиональная окраска и металлическая отделка ваших деталей.

Часто задаваемые вопросы

Как эффективно получить ценовое предложение и сделать заказ?

Хотя наша промышленная среда смягчает эти проблемы, их понимание помогает разрабатывать более качественные файлы.

• Эффект присоски: большие плоские поверхности создают вакуум относительно плёнки. Решение: мы ориентируем детали под углом (обычно 45°), чтобы минимизировать площадь поверхности на слой.
• Недостаточная поддержка: сила тяжести отрывает тяжёлые детали от рабочей платформы. Решение: мы используем поддерживающие структуры переменной плотности.
• Проблемы островков: изолированные геометрии начинают печататься «в воздухе». Решение: наше ПО предварительной проверки выявляет и поддерживает все островки.
• Температура смолы: Холодная смола вязкая и даёт сбои. Решение: Наша печатная ферма поддерживает постоянную температуру окружающей среды 25°C.
• Недоотверждённые слои: вызывают расслоение. Решение: мы ежедневно калибруем время экспозиции для каждой партии смолы.
• Мусор в ванне: отверждённые остатки от предыдущих отпечатков блокируют свет. Решение: фильтрованная очистка ванны между каждым переходом.
• Износ плёнки FEP: помутневшая плёнка снижает детализацию. Решение: строгие графики обслуживания для замены плёнки.

Цифровая точность – это только начало. Чтобы гарантировать, что каждая физическая деталь соответствует вашему оригинальному дизайну, мы внедряем замкнутую систему качества. От первоначального анализа файлов до окончательной проверки размеров мы устраняем разрыв между виртуальными моделями и физической реальностью посредством стандартизированной калибровки и тщательной проверки.

Мы строго соблюдаем стандарты ISO 2768 (от высокого до среднего) для производства пластмасс.

• Калибровка: принтеры калибруются с помощью лазерных интерферометров.
• Компенсация: мы применяем программную компенсацию усадки, специфичную для используемой смолы (например, отливаемая смола усаживается иначе, чем ABS-подобная смола).
• Верификация: ключевые точки взаимодействия измеряются с помощью цифровых штангенциркулей и КИМ (координатно-измерительных машин) для критически важных заказов.

Получите исчерпывающие ответы о наших услугах, возможностях и производственных процессах в области литья под давлением от нашей команды экспертов.

Готовы начать свой проект? Переход от цифрового файла к физической части за 3 простых шага.

Мы принимаем файлы .STL, .IGS, .XT и .STEP. Просто перетащите файлы дизайна на наш безопасный портал загрузки.

Наша система ценообразования на основе искусственного интеллекта мгновенно проверяет наличие тонких стенок и проблем с возможностью печати, предоставляя немедленную обратную связь и предложения по оптимизации.

Выберите из нашей библиотеки инженерные, литейные или стоматологические смолы и выберите желаемую отделку поверхности для достижения оптимальных результатов.

Ваши заказы отправляются прямо в производство в момент их размещения, что гарантирует быструю обработку ваших срочных проектов.

Готовы начать свой проект?

Воплотите свое видение в жизнь с помощью наших экспертных производственных решений и десятилетий опыта работы в отрасли.

• Полостнение без вентиляционных отверстий: приводит к разрывам или трещинам при печати. Решение: обязательная проверка конструкции на наличие дренажных отверстий.
• Избыточная экспозиция: потеря точности размеров (детали увеличиваются). Решение: применение компенсационных смещений при слайсинге.
• Коробление после отверждения: тонкие детали коробятся под УФ-лампой. Решение: опоры сохраняются на протяжении отверждения для обеспечения структурной целостности.

Примечание: это распространённая проблема при самостоятельном изготовлении. В нашем промышленном сервисе мы предотвращаем её, отслеживая «усилие отрыва».

Если отпечаток прилипает к плёнке FEP (нижней плёнке) вместо платформы построения, это обычно указывает на то, что время нижней экспозиции было слишком малым или скорость подъёма слишком высокой. Мы используем современные плёнки FEP/nFEP и специальные разделительные средства для обеспечения 100% успешности печати, поэтому вам никогда не придётся беспокоиться о неудачных отпечатках.

Стандартная поставка включает в себя:

• Удаление всех поддерживающих конструкций.
• Шлифование мест соприкосновения опор (удаление выступов).
• Очистка растворителем (IPA/TPM) для удаления липких остатков.
• Результат: матовая, чистая поверхность, готовая к использованию или покраске.

Мы не полагаемся только на одну машину. Наша резервированная серверная система и парк DLP-принтеров гарантируют, что если одна машина требует обслуживания, ваша работа автоматически перенаправляется на следующую доступную единицу, обеспечивая соблюдение сроков.
