인젝션 성형에서 핫 러너란 무엇인가? 완벽 가이드

A hot runner system¹ is one of the most impactful upgrades you can make to an 사출 성형 operation. Instead of letting plastic cool inside the feed channels—the runners—between cycles, a hot runner keeps that material molten and ready for the next shot. The result? Less waste, faster cycle times, and more consistent parts.

In our Shanghai factory, we’ve been running hot runner molds for over 20 years across thousands of production runs. This guide shares what we’ve learned—the good, the bad, and the expensive lessons—so you can decide whether a hot runner is right for your project.

What Is a Hot Runner System in Injection Molding?

A hot runner system in injection molding is defined by the function, constraints, and tradeoffs explained in this section. A hot runner system is a heated feed channel assembly inside an 사출 금형 that keeps plastic in a molten state from the machine nozzle to the cavity gate. Unlike a cold runner—where the plastic in the feed channels solidifies and must be discarded or reground—hot runner channels are actively heated by cartridge heaters, coil heaters, or band heaters, maintaining the polymer at its processing temperature throughout the cycle.¹

Think of it this way: the machine barrel heats and injects the plastic, and the hot runner is essentially an extension of that barrel, carrying the melt all the way to the gate without letting it cool. This means every gram of injected material ends up in the finished part, not in a scrap runner you have to throw away or reprocess.

Hot runner technology became commercially viable in the 1960s and has since become standard in high-volume production of automotive parts, medical devices, electronics housings, and consumer products. Today, an estimated 40–50% of all production injection molds worldwide use some form of hot runner system.²

How Does a Hot Runner System Work?

The working principle is straightforward: the injection machine screw pushes molten plastic through the nozzle into the hot runner manifold. The manifold distributes the melt to individual nozzles, each of which feeds a cavity gate. Heaters embedded in the manifold and nozzles keep the plastic at a precise temperature—typically within ±2 °C of the set point—controlled by thermocouples feeding back to a temperature controller.

During the cooling phase of the cycle, while the part inside the cavity solidifies, the plastic inside the hot runner channels remains molten because of continuous heating. When the mold opens and the part ejects, the molten plastic in the runner system is already positioned and ready for the next injection shot. This eliminates the need to inject a fresh charge through cold channels, reducing both material waste and cycle time.

The temperature control system is the heart of any hot runner. Modern controllers can independently manage 1 to 128 zones, each with PID (proportional-integral-derivative) closed-loop control. A single zone might control the manifold, while individual zones manage each nozzle. If any zone deviates from its set point by more than a few degrees, an alarm triggers—because temperature inconsistency directly causes part defects like short shots, flash, or discoloration.

What Are the Types of Hot Runner Systems?

The types of hot runner systems are the main categories or options explained in this section. Hot runner systems fall into two broad categories based on the gate mechanism: open-gate (also called thermal gate) and valve-gate systems². Choosing the right type depends on your part geometry, material, cosmetic requirements, and production volume.

Open-Gate (Thermal Gate) Systems

In an open-gate system, the molten plastic flows through a small orifice directly into the cavity. Gate freezing—where the plastic solidifies at the gate to seal the cavity—is controlled purely by thermal dynamics: the mold’s cooling system chills the gate area while the hot runner nozzle keeps the upstream melt liquid. Open gates are simpler, less expensive, and have fewer moving parts. However, they leave a small vestige (a raised mark) on the part surface, and gate freeze timing can be harder to control with some engineering resins.

Valve-Gate Systems

A valve-gate system uses a mechanical pin (the valve pin) that physically opens and closes the gate. During injection, the pin retracts to let plastic flow; after packing, the pin advances to mechanically seal the gate. This provides precise control over gate freeze timing, eliminates stringing, and leaves a very clean gate mark—often invisible on the finished part. Valve gates are preferred for cosmetic parts, multi-cavity molds requiring balanced fill, and applications using shear-sensitive materials like LSR (liquid silicone rubber) or PEEK. The trade-off is higher cost and more maintenance points.³

What Are the Key Components of a Hot Runner System?

The key components of a hot runner system are the main categories or options explained in this section. A complete hot runner system consists of several critical subsystems that must work together precisely. Understanding each component helps you troubleshoot problems and specify the right system for your application.

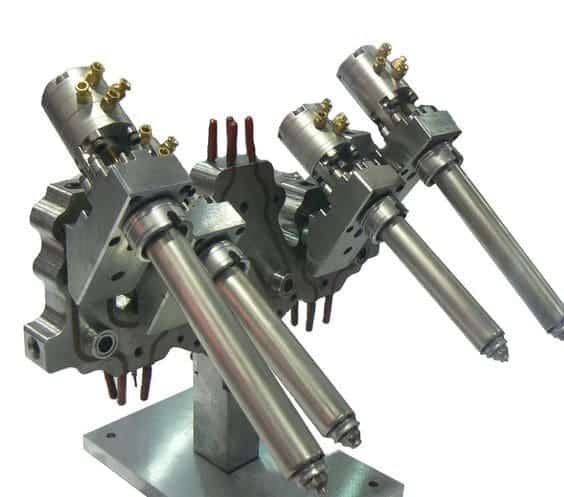

The manifold is the backbone of the system. It sits inside the mold base and routes the melt from the center inlet (where the machine nozzle meets the mold) to each nozzle location. Manifold design directly affects fill balance—if one flow path is longer or has more bends than another, cavities fill unevenly, causing dimensional variation and flash. Modern manifold designs use flow simulation software to equalize pressure drop across all paths.

Heaters and thermocouples are the maintenance-intensive parts of any hot runner. In our experience running 47 사출 성형기³s, heater failure is the single most common hot runner issue we encounter. A single burned-out cartridge heater can take down an entire production run. That’s why we recommend keeping spare heaters and thermocouples on hand for every hot runner mold, and replacing them proactively every 12–18 months.

What Are the Advantages of Hot Runner Technology?

The benefits of hot runner systems are well-documented and significant for the right applications. Here are the key advantages we’ve observed in real production environments:

재료 절약

A cold runner mold generates solid plastic channels with every cycle that must be separated from the part and either discarded or reground. In a multi-cavity mold, runner waste can represent 10–30% of the total shot weight. For a 32-cavity mold running 24/7, that can add up to thousands of kilograms of wasted material per month. Hot runners eliminate this waste entirely.

Faster Cycle Times

Because the runner channels don’t need to solidify and then be ejected, cycle times are shorter. The mold only needs to cool the part itself, not the runners. In practice, this typically shaves 10–20% off cycle time compared to a three-plate cold runner mold. Over millions of cycles, that time savings compounds into significant capacity gains.

Better Part Quality

Hot runners provide more consistent melt delivery to each cavity. Without the pressure drop caused by cold runners, fill balance improves, resulting in more uniform part weight, dimensions, and surface finish across all cavities. Valve-gate systems in particular allow precise control over packing pressure, which reduces sink marks, voids, and warpage.

설계 유연성

Hot runners allow gate placement at optimal locations on the part—regardless of mold plate geometry—because the heated channels can route melt to any position. This means you can gate from the center of a large flat part without a three-plate mold, or position gates at the best structural locations to minimize weld lines and flow marks.

When Should You Choose a Hot Runner Over a Cold Runner?

A hot runner over a cold runner is the right choice when volume, tolerance, tooling budget, or design flexibility matter more than maximum output. Not every project benefits from a hot runner. The decision depends on production volume, part complexity, material cost, and cosmetic requirements. Here’s a practical framework we use when advising customers:

The break-even point typically falls around 30,000–50,000 parts. Below that threshold, the extra tooling cost of a hot runner system usually exceeds the material and cycle-time savings. For programs exceeding 100,000 parts, a hot runner almost always delivers a positive ROI. You can use our sourcing guide to plan your tooling strategy around production volume.

What Are the Disadvantages of Hot Runner Technology?

Hot runners are not a universal solution. The drawbacks are real, and ignoring them leads to expensive mistakes:

Higher tooling cost: A hot runner mold typically costs $3,000–$15,000 more than an equivalent cold runner mold, depending on the number of drops and gate type. Valve-gate systems sit at the higher end of that range due to the additional pneumatic or hydraulic actuators and valve pins.

More complex maintenance: The heating system requires regular inspection and component replacement. Heaters burn out, thermocouples drift, and manifold seals degrade. A single component failure can halt production for hours while the mold is disassembled for repair.

Startup waste: When a hot runner mold starts up cold, it takes 15–45 minutes for all zones to reach processing temperature. During that ramp-up, the first 5–20 shots are typically scrap because the melt hasn’t fully stabilized. For short production runs, this startup waste can offset the material savings.

Material sensitivity: Some materials—particularly heat-sensitive resins like PVC and POM—are prone to thermal degradation in hot runner systems. Extended residence time at elevated temperatures can cause yellowing, gas formation, or loss of mechanical properties. If you’re molding these materials, a cold runner may be the safer choice.

Color change difficulty: Changing colors in a hot runner system requires purging the entire manifold and all nozzles, which wastes material and time. In a cold runner, you simply start molding the new color—the old runner scrap was going to be discarded anyway. If your production schedule involves frequent color changes, factor this into your decision.

How to Troubleshoot Common Hot Runner Problems?

Hot runner troubleshooting is a step-by-step check of temperature, gate condition, material residence time, wiring, and cavity balance. Even well-maintained hot runner systems develop issues. Here are the most common problems we encounter and their root causes:

Temperature Fluctuation

If a zone temperature swings more than ±5 °C from set point, check the thermocouple seating first. A loose or partially inserted thermocouple reads incorrectly, causing the controller to overcompensate. Also inspect for burned-out heaters—measure resistance with a multimeter and compare to the manufacturer’s specification. In our facility, we find that 60% of temperature issues trace back to thermocouple problems, not heater failures.

Melt Leakage

Plastic leaking between the manifold and mold plates usually indicates worn seals or improper manifold installation. Shut down the system, clean all seal surfaces, and replace O-rings or gaskets. Re-torque the manifold bolts to the manufacturer’s specification—over-tightening damages seals just as much as under-tightening.

Gate Vestige or Stringing

Excessive gate marks or stringing (thin plastic threads stretching from the gate when the mold opens) often result from incorrect gate tip temperature or insufficient freeze time. Try reducing the nozzle tip temperature by 5–10 °C and increasing the cooling time by 0.5–1 second. If the problem persists with a valve-gate system, check the valve pin timing and stroke.

캐비티 간 불균일 충전

일부 캐비티가 다른 캐비티보다 먼저 채워질 때는 매니폴드 흐름 균형이 맞지 않는 것입니다. 모든 노즐 팁 온도가 서로 2°C 이내인지 확인한 후, 매니폴드 채널의 부분적 막힘이 있는지 확인하세요. 시스템이 이전에 정상적으로 작동했다면, 열화된 재료로 인한 채널 막힘이 주요 원인일 가능성이 높습니다.

자주 묻는 질문

핫 러너와 콜드 러너의 차이점은 무엇입니까?

핫 러너는 가열된 채널을 사용하여 기계 노즐과 캐비티 게이트 사이에서 플라스틱을 용융 상태로 유지하므로, 고체 러너 스크랩이 거의 없거나 전혀 없습니다. 콜드 러너는 각 사이클마다 공급 채널이 고체화되도록 하므로, 러너를 분리, 재분쇄 또는 폐기해야 합니다. 핫 러너는 제작 및 유지보수 비용이 일반적으로 더 많이 들지만, 대량 생산에서 수지, 사이클 시간 및 처리 비용을 절약할 수 있습니다. 최적의 선택은 러너 무게, 수지 비용, 연간 사출 횟수, 색상 변경 빈도 및 유지보수 능력에 따라 달라집니다.

핫 러너 금형은 콜드 러너와 비교하여 얼마나 비용이 듭니까?

핫 러너 금형은 일반적으로 유사한 콜드 러너 금형보다 비용이 더 많이 듭니다. 이는 가열된 매니폴드, 노즐, 배선, 컨트롤러 구역, 절연체, 장착 작업 및 추가 시험 검증이 필요하기 때문입니다. 프리미엄은 캐비티 수, 게이트 유형, 핫 러너 브랜드, 수지 및 부품 크기에 따라 달라집니다. 구매자는 금형 가격만으로 판단해서는 안 됩니다. 금형 제작 비용을 사출당 절약된 수지, 사이클 시간 단축, 시작 시 스크랩, 예비 부품 및 가동 중단 위험과 비교해야 합니다. 대량 생산 금형은 프리미엄을 회수할 수 있지만, 소량 생산 금형은 그렇지 않을 수 있습니다.

핫 러너 시스템은 모든 플라스틱 재료를 처리할 수 있나요?

ABS, PP, PC, 나일론, PEEK 및 많은 엔지니어링 수지를 포함한 많은 열가소성 수지는 핫 러너 시스템에서 사용할 수 있지만, 시스템은 해당 재료와 맞아야 합니다. 열에 민감한 재료는 주의 깊은 체류 시간 및 온도 조절이 필요합니다. 왜냐하면 분해된 수지는 검은색 얼룩, 줄무늬 또는 약한 부품을 생성할 수 있습니다. 유리 충전된 마모성 재료는 노즐과 게이트를 손상시킬 수 있습니다. 부식성 또는 난연 등급은 특수 강철 또는 코팅이 필요할 수 있습니다. 설계를 승인하기 전에 공급자는 수지 데이터 시트, 전열 열, 청소 방법 및 시험 계획을 검토해야 합니다.

핫 러너 히터는 얼마나 자주 교체해야 합니다?

핫 러너 히터는 정기적으로 점검해야 하며, 가시적인 고장 후에만 교체하는 것이 아니라 생산 부하에 기반하여 교체해야 합니다. 대량 생산에서 많은 공장은 특히 예상치 못한 가동 중단을 감당할 수 없는 중요한 금형의 경우 약 12~18개월 주기로 교체를 계획합니다. 저용량 금형은 저항 검사, 온도 안정성, 배선 및 열전대 응답이 정상적으로 유지된다면 더 오래 작동할 수 있습니다. 구매자는 예비 히터 및 열전대 목록, 배선도 및 유지보수 접근 계획을 요청해야 합니다. 예방적 유지보수는 금형 내부에서 히터가 고장 난 후 생산을 중단하는 것보다 더 저렴합니다.

핫 러너 노즐 프리즈오프의 원인은 무엇인가요?

핫 러너 노즐 프리즈오프는 패킹이 완료되기 전에 게이트에서 용융물이 너무 많이 냉각될 때 발생합니다. 일반적인 원인으로는 팁 온도가 낮음, 히터 접촉 불량, 게이트 근처 과도한 냉각, 게이트 크기 불량, 긴 사이클 중단 또는 가공 윈도우가 좁은 재료 등이 있습니다. 증상은 숏트(short shot)나 불안정한 부품 무게처럼 보일 수 있지만, 근본 원인은 종종 노즐 팁의 국부적 열 손실입니다. 문제 해결 시 구역 온도, 열전대 위치, 히터 저항, 게이트 마모, 금형 냉각 및 실제 용융 온도를 확인해야 합니다.

소량 생산에 핫 러너는 가치가 있습니다?

핫 러너는 매우 소량의 생산에는 일반적으로 가치가 없습니다. 추가된 금형 및 컨트롤러 비용은 수지와 사이클 시간 절약을 통해 충분한 사출 횟수로 회수되어야 하기 때문입니다. 프로토타입 또는 파일럿 런의 경우 콜드 러너가 더 간단하고 저렴하며 수정하기 쉽습니다. 핫 러너는 러너가 무거울 때, 수지가 비쌀 때, 외관상 게이트 품질이 중요할 때 또는 연간 생산량이 안정적일 때 더 매력적입니다. 구매자는 예상 사출 횟수, 러너 무게, 수지 비용, 사이클 시간, 유지보수 비용 및 스크랩 위험을 사용하여 회수 기간을 계산해야 합니다.

핫 러너 금형은 시작하는 데 얼마나 걸립니까?

핫 러너 금형은 일반적으로 안정적인 성형이 시작되기 전에 모든 구역을 가열하는 시간이 필요합니다. 일반적인 시작 시간은 매니폴드 크기, 노즐 수, 컨트롤러 출력, 수지 및 금형 온도에 따라 15분에서 45분이 소요될 수 있습니다. 용융 온도, 게이트 흐름 및 캐비티 균형이 안정화되는 동안 초기 사출은 스크랩이 될 수 있습니다. 좋은 시험 기록은 예열 시간, 구역 설정점, 첫 번째 허용 가능한 사출 횟수, 압력 거동 및 부품 무게 안정성을 기록해야 합니다. 이 데이터는 구매자가 인용된 사이클 시간뿐만 아니라 실제 생산 효율성을 이해하는 데 도움이 됩니다.

핫 러너 시스템은 어떤 유지 보수가 필요합니다?

핫 러너 유지 보수는 히터, 열전쌍, 배선, 플러그 연결, 매니폴드 실, 노즐 팁, 게이트 마모, 밸브 핀 및 컨트롤러 조정을 확인하는 것을 포함합니다. 금형은 누출, 탄소 축적, 손상된 절연, 느슨한 배선 및 불균일한 온도 반응을 검사해야 합니다. 밸브 게이트 시스템에서는 핀과 부싱도 마모 검사가 필요합니다. 구매자는 생산 시작 전에 예비 히터, 열전쌍, 실 및 밸브 핀을 준비해야 합니다. 유지 보수 기록은 무엇이 교체되었고, 언제 교체되었으며, 수리가 공정 설정 또는 부품 품질을 변경했는지를 보여야 합니다.
