Enjeksiyon Kalıplama Gerçekte Ne Kadar Sürer?
Enjeksiyon kalıplama üretim süresi birbirinden çok farklı iki ölçeğe bağlıdır: her bir baskının çevrim süresi (genellikle 15–60 saniye) ve fikir aşamasından seri üretime kadar geçen proje teslim süresi (genellikle 4–12 hafta). ZetarMold müşterileri sık sık “ne kadar sürer?” diye sorar; dürüst bir yanıt verebilmek için her iki zaman ölçeğini de anlamak gerekir.
Parça başına çevrim süresi1 dört aşamadan oluşur: enjeksiyon (1–5 saniye), ütüleme (3–10 saniye), soğutma (10–40 saniye) ve kalıbı açma/parçayı çıkarma/kapatma (3–8 saniye). Bunların toplamı saatlik üretim hızınızı ve birim ekonomisini belirler.
Enjeksiyon Kalıplama Çevrim Süresinin Temel Aşamaları Nelerdir?
Her çevrim sıralı dört aşamadan oluşur. Her aşamanın ne kadar sürdüğünü ve onu neyin kontrol ettiğini anlamak optimizasyon için şarttır.
| Aşama | Tipik Süre | Temel Değişkenler | Toplam Çevrimin Yüzdesi |
|---|---|---|---|
| Enjeksiyon (dolum) | 1–5 s | Parça hacmi, enjeksiyon hızı, yolluk girişi sayısı | 5–15% |
| Ütüleme (tutma) | 3–10 s | Yolluk girişinin donma süresi, tutma basıncı profili | 10–20% |
| Soğutma | 10–40 s | Et kalınlığı, kalıp sıcaklığı, soğutucu akışı | 60–80% |
| Kalıbı açma/parçayı çıkarma/kalıbı kapatma | 3–8 s | Makinenin kuru çevrimi, çıkarma karmaşıklığı | 5–15% |
"Daha yüksek enjeksiyon hızı her zaman daha kısa çevrim süresi demektir."False
Daha hızlı enjeksiyon dolum süresini birkaç saniye azaltırken, püskürme izi, yanık izi veya çapak gibi daha yavaş genel çevrimler gerektiren kalite sorunları yaratabilir. Soğutma çevrim süresinin %60–80'ini oluşturduğundan, enjeksiyon hızının toplam üretim kapasitesi üzerindeki etkisi soğutma optimizasyonuna kıyasla çok azdır.
“Duvar kalınlığını %10 azaltmak, soğutma süresini — ve toplam çevrimi — yaklaşık %20 kısaltabilir.”True
Soğutma süresi yaklaşık olarak et kalınlığının karesiyle ölçeklenir. Et kalınlığındaki %10 azalma (ör. 2.5 mm'den 2.25 mm'ye), soğutma süresini yaklaşık %19 azaltır; bu da doğrudan daha kısa çevrimler ve daha yüksek saatlik üretim sağlar.
Toplam proje termin süresini hangi etkenler belirler?
Baskı başına çevrimin ötesinde, proje başlangıcından seri üretime kadar toplam süre birkaç önemli aşamayı içerir.
| Aşama | Süre | Ne Olur |
|---|---|---|
| DFM incelemesi | 2–5 gün | Üretilebilirlik için tasarım analizi, malzeme seçimi |
| Kalıp tasarımı | 5–10 gün | 3D kalıp tasarımı, soğutma düzeni, yolluk ağzı yerleşimi |
| Kalıp imalatı | 3–6 hafta | Döngü süresi: 30 saniye |
| Deneme kalıplaması (T1) | 1–2 gün | İlk numuneler, boyutsal kontrol |
| Kalıp revizyonu | Süre: 3–7 gün | T1 sonuçlarına dayalı çelik emniyet paylı değişiklikler |
| T2/T3 denemeleri | Her biri 1–3 gün | Doğrulama numuneleri, proses dokümantasyonu |
| Üretim artışı | 1–3 gün | Kararlı proses oluşturma, kalite doğrulaması |
ZetarMold’da standart karmaşıklıktaki kalıplar için T1 numunelerini genellikle 25–35 gün içinde teslim ederiz. Karmaşık çok kaviteli veya sıcak yolluklu kalıplarda bu süre 45–60 güne uzayabilir.
En Fazla Zaman Alan Soğutma Süresini Nasıl Azaltabilirsiniz?
Soğutma çevrim süresinin 60–80%’ını oluşturduğundan süreyi azaltmak için en büyük fırsatı sunar. Üretim tesisimizde yalnızca soğutma optimizasyonuyla çevrim süresini 20–35% azalttık.
Kanıtlanmış soğutma optimizasyonu stratejileri:
- Konformal soğutma2 — Parçanın konturlarını izleyen 3D baskılı soğutma kanalları, düz delinmiş kanallara kıyasla soğutma süresini %25–40 azaltır.
- BeCu insertler — Berilyum bakırın çeliğin 3–5 katı olan ısıl iletkenliği, kalın veya soğutulması zor bölgelerden ısının uzaklaştırılmasını hızlandırır.
- Türbülanslı akış — Soğutma devrelerinde Reynolds sayısının >10.000 olmasını sağlamak, ısı transferi verimliliğini 3–5 kat artırır.
- Kalıp sıcaklık kontrol cihazları — Hassas ±1°C sıcaklık kontrolü, aşırı soğutmayı (zaman kaybına yol açar) ve yetersiz soğutmayı (kusurlara neden olur) önler.

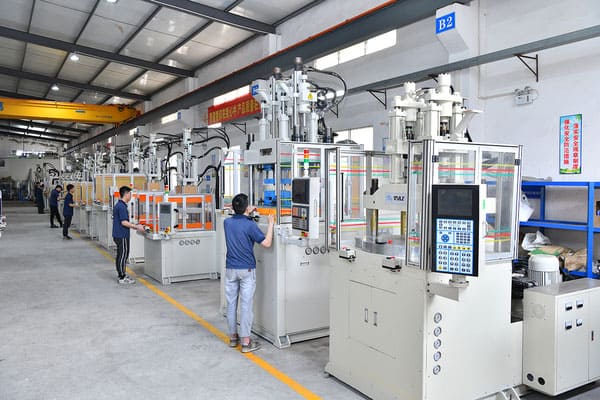

Hangi Makine ve Otomasyon Seçimleri Üretim Hızını Etkiler?
Enjeksiyon kalıplama makinesinin kendisi ve otomasyon düzeyi üretim hızını önemli ölçüde etkiler.
- Tam elektrikli ve hidrolik — Tam elektrikli makinelerin kuru çevrimleri (kalıbı açma/kapatma) %15–20 daha hızlıdır ve tekrarlanabilirlikleri daha hassastır.
- Kilitleme tonajının eşleştirilmesi — Gereğinden büyük bir makine enerji harcar ve daha yavaş hareket eder. Tonajı gerçek ihtiyaca uygun seçmek hızı artırır.

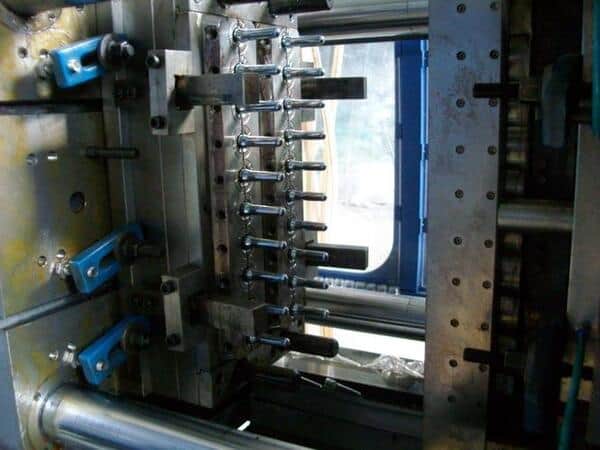

- Çok gözlü kalıplar — Göz sayısını iki katına çıkarmak, çevrim başına üretimi de iki katına çıkarır. Yüksek hacimli parçalar için genellikle 4–16 gözlü kalıplar kullanıyoruz.
- Parçanın robotla alınması — Yer çekimiyle düşürmeye kıyasla kalıbın açık kalma süresini çevrim başına 1–3 saniye azaltır.
- Kalıp içi etiketleme (IML) — Dekorasyonu kalıplamayla birleştirerek ikincil bir işlemi ortadan kaldırır.
- Otomatik kalite kontrolü — Görüntü işleme sistemleri üretimi durdurmadan parçaları gerçek zamanlı olarak denetler.
“Çok kaviteli kalıplar parça başına üretim süresini her zaman orantılı biçimde azaltır.”False
Çok gözlü kalıplar çevrim başına parça sayısını artırsa da daha uzun soğutma süreleri (uzaklaştırılacak daha fazla ısı), daha yüksek kapama tonajı ve daha karmaşık dengeleme gerektirir. 4 gözlü bir kalıp genellikle tek gözlü bir kalıbın çıktısının 4 katını değil, 3.2–3.6 katını üretir. Dolum dengesizliği verimlilik kazancını daha da azaltabilir.
“Tam elektrikli enjeksiyon kalıplama makineleri eşdeğer hidrolik makinelerden %15–20 daha hızlı çevrim sunabilir.”True
Tam elektrikli makineler kenetleme ünitesini ve vidayı eş zamanlı hareket ettiren servo motorlar kullanırken (paralel hareket), hidrolik makineler bu işlemleri çoğu zaman sırayla yapar. Daha hızlı ivmelenme ve yavaşlamayla birleşen bu paralel çalışma, toplam çevrim süresinde genellikle %15–20 tasarruf sağlar.
Belirli Bir Proje için Üretim Süresi Nasıl Hesaplanır?
Belirli bir sipariş miktarı için toplam üretim süresini tahmin etmek üzere ZetarMold’da kullandığımız formül şöyledir:
100,000 parça için örnek hesaplama:
- Kurulum süresi: 4 saat
- Çevrim süresi: 30 saniye
- Kalıp boşlukları: 4
- Üretim çevrimleri: 100,000 ÷ 4 = 25,000 çevrim
- Saf kalıplama süresi: 25,000 × 30s = 750,000s = 208 saat
- Verimlilik faktörü (%85): 208 ÷ 0.85 = 245 saat ≈ 10.2 gün (24 saat çalışma)
- Kurulum + QC ekleyin: toplam ~11 gün
Projeniz için hassas bir üretim takvimine mi ihtiyacınız var? Kalıp teslim süresini ve üretim planlamasını içeren ayrıntılı teklif için ZetarMold ile iletişime geçin.
SSS
Mümkün olan en hızlı enjeksiyon kalıplama çevrim süresi nedir?
PP gibi hızlı soğuyan malzemelerdeki ince duvar parçaları (0.5–1.0 mm) için optimize edilmiş soğutma ve yüksek hız makinelerle 3–6 saniye kadar düşük döngü zamanları elde edilebilir. 1.5–2.5 mm duvar kalınlığına sahip standart parçalar genellikle 20–40 saniye sürmektedir.
Üretim serileri arasında kalıp değiştirmek ne kadar sürer?
Kalıp değişimi; kurulum, su/hidrolik bağlantıları ve proses ayarı dâhil olmak üzere genellikle 2–8 saat sürer. Hızlı kalıp değiştirme (QMC) sistemleriyle bu süre 30–60 dakikaya indirilebilir. Değişim süresini en aza indirmek için standartlaştırılmış kalıp tabanları kullanıyoruz.
Parça rengi üretim süresini etkiler mi?
Renk değişiklikleri kovanın temizlenmesini gerektirir; bu işlem makine boyutuna ve renk kontrastına bağlı olarak 15–60 dakika ekler (açıktan koyuya geçiş, koyudan açığa geçişten daha hızlıdır). Gerçek kalıplama çevrim süresi renkten etkilenmez.
Kalıp akış analizi, üretim süresini tahmin etmeye nasıl yardımcı olur?
Kalıp akış simülasyonu, kalıp üretilmeden önce dolum süresini, ütüleme süresini ve soğutma süresini ±%5–10 doğrulukla tahmin eder. Bu, mühendislerin tasarım aşamasında çevrim süresini en aza indirmek için yolluk girişi konumunu, soğutma düzenini ve proses parametrelerini optimize etmesini sağlar.
Enjeksiyon kalıplama üretiminde tipik hurda oranı nedir?
İyi optimize edilmiş proseslerde %0.5–2 hurda oranı elde edilir. İlk üretim devreye alma sırasında proses dengelenirken ilk 50–100 atışta hurda oranı %5–10’a ulaşabilir. ZetarMold’da kararlı durum üretiminde %1’in altında hurda hedefliyoruz.
Özet
Enjeksiyon kalıplama üretim süresi iki ölçekte işler: soğutma süresinin baskın olduğu parça başına çevrim (15–60 saniye) ve kalıp imalatının belirlediği proje takvimi (4–12 hafta). Üretim süresini azaltmaya yönelik en etkili stratejiler soğutma optimizasyonuna, doğru makine seçimine ve otomasyona odaklanır. ZetarMold’da her projeyi hem hız hem kalite için tasarlarız; çünkü üretimde zaman para, kalite ise itibardır. Kapsamlı bir genel bakış için Enjeksiyon Kalıplama Eksiksiz Kılavuzumuza bakın. Kapsamlı bir genel bakış için Enjeksiyon Kalıplama Eksiksiz Kılavuzumuza bakın.
-
Çevrim süresi; enjeksiyon, ütüleme, soğutma, kalıbın açılması, parçanın çıkarılması ve kalıbın kapanması dâhil olmak üzere bir enjeksiyon kalıplama baskısının başlangıcından bir sonraki baskının başlangıcına kadar geçen toplam süredir. ↩
-
Konformal soğutma, parça geometrisinin konturunu izleyen ve genellikle 3D metal baskıyla üretilen soğutma kanallarını kullanarak geleneksel düz delinmiş soğutma hatlarından daha düzgün ve hızlı ısı tahliyesi sağlar. ↩
-
Kalıptan çıkma açısı, kalıplanmış bir parçanın dikey duvarlarına verilen ve parçanın çıkarma sırasında sürtünmeden veya yapışmadan kalıptan rahatça ayrılmasını sağlayan hafif eğimdir (genellikle 0,5–3°). ↩
