射出成形には実際どのくらい時間がかかりますか？
射出成形の生産時間には、各ショットのサイクルタイム（通常15～60秒）と、構想から量産までのプロジェクトリードタイム（通常4～12週間）という、まったく異なる2つの尺度があります。ZetarMoldでは「どのくらいかかるのか」とよく聞かれますが、正確に答えるには両方の時間軸を理解する必要があります。
部品1個当たりのサイクルタイム1は、射出（1～5秒）、保圧（3～10秒）、冷却（10～40秒）、金型の開放・取出し・閉鎖（3～8秒）の4工程に分かれます。その合計が時間当たりの生産量と単位採算を決めます。

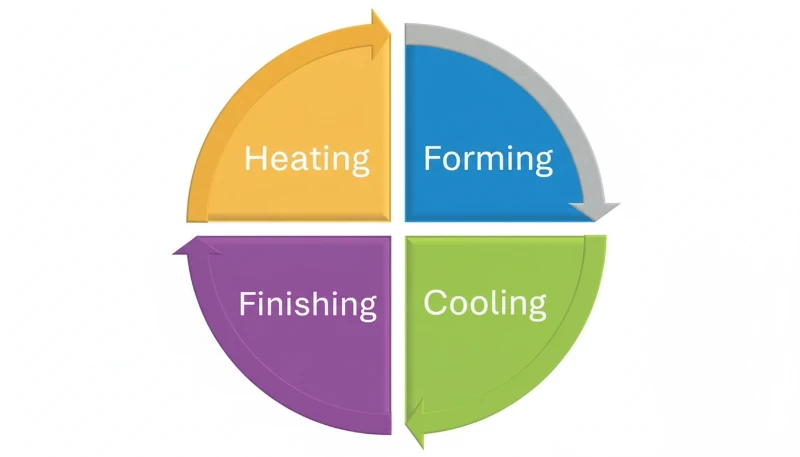

射出成形サイクルタイムの主要工程とは？
各サイクルは連続する四つの工程で構成されます。それぞれにかかる時間と、その制御要因を理解することが最適化に不可欠です。
| フェーズ | 一般的な所要期間 | 主要変数 | 総サイクルに占める割合（%） |
|---|---|---|---|
| 射出（充填） | 1–5 s | 部品体積、射出速度、ゲート数 | 5–15% |
| 充填保圧（保持） | 3–10 s | ゲートシール時間、保圧プロファイル | 10–20% |
| 冷却 | 10–40 s | 肉厚、金型温度、冷却液流量 | 60–80% |
| 型開き/突き出し/型閉じ | 3–8 s | 機械のドライサイクル、突き出しの複雑さ | 5–15% |
「射出速度を上げれば、常にサイクル時間が短くなります。」False
射出速度を上げると充填時間を数秒短縮できますが、ジェッティング、焼け、バリなどの品質問題が生じ、結果的に全体のサイクルを遅くする必要が出る場合があります。冷却がサイクルタイムの60～80%を占めるため、総処理能力に対する射出速度の影響は、冷却最適化と比べるとわずかです。
「肉厚を10%減らすと、冷却時間と総サイクルを約20%短縮できます。」True
冷却時間はおおむね肉厚の二乗に比例します。肉厚を10%（例えば2.5 mmから2.25 mm）減らすと冷却時間が約19%短縮し、サイクル短縮と時間当たり生産量増加に直結します。
プロジェクト全体のリードタイムを決定する要因は？
ショットごとのサイクルに加え、プロジェクト開始から量産までの総期間には、いくつかの主要マイルストーンが含まれます。
| フェーズ | 期間 | 発生すること |
|---|---|---|
| DFMレビュー | 2～5日 | 製造性考慮設計解析、材料選定 |
| 金型設計 | 5～10日 | 3D金型設計、冷却レイアウト、ゲート配置 |
| 金型製造 | セットアップ時間：4時間 | CNC加工、EDM、組立、研磨 |
| 試作成形（T1） | 1～2 日 | 初回サンプル、寸法検査 |
| 金型改訂 | 3～7日 | T1結果に基づく鋼材余裕内の修正 |
| T2/T3試作 | 各1～3日 | 検証用サンプル、工程文書 |
| 量産立上げ | 1～3日 | 安定した工程の確立、品質確認 |
ZetarMoldでは、標準的な複雑さの金型なら通常25～35日以内にT1サンプルを納品します。複雑な多個取り金型またはホットランナー金型では45～60日かかる場合があります。
最大の時間消費要因である冷却時間をどのように短縮できますか？
冷却はサイクル時間の60～80%を占めるため、時間短縮の最大の機会です。当社の生産施設では、冷却最適化だけでサイクル時間を20～35%短縮しました。
実証済みの冷却最適化戦略：
- コンフォーマル冷却2 — 部品形状に沿う3Dプリント冷却管により、直線穴あけ流路に比べて冷却時間を25～40%短縮します。
- BeCuインサート — ベリリウム銅は鋼の3～5倍の熱伝導率を持ち、肉厚部や冷却しにくい部分からの放熱を速めます。
- 乱流 — 冷却回路のレイノルズ数を10,000超に保つことで、熱伝達効率が3～5倍向上します。
- 金型温度調節機 — ±1°Cの精密な温度制御により、時間を浪費する過冷却と不良を招く冷却不足を防ぎます。
どの成形機と自動化の選択が生産速度に影響するのか？
射出成形機自体と自動化レベルは、生産能力に大きく影響します。
- 全電動式と油圧式 — 全電動機はドライサイクル（金型開閉）が15～20%速く、繰り返し精度にも優れます。
- 型締力の適合 — 過大な機械はエネルギーを浪費し、動作も遅くなります。実際の必要量に型締力を合わせると速度が向上します。

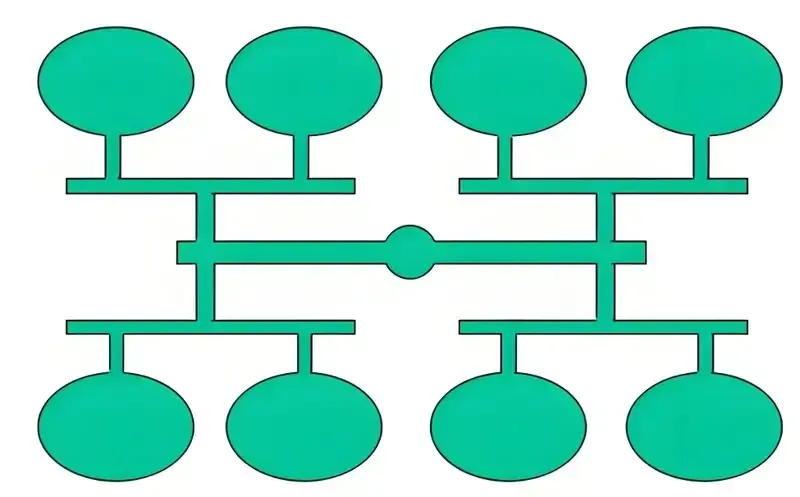

- 多数個取り金型 — キャビティ数を2倍にすれば、1サイクル当たりの生産量も2倍になります。当社では量産部品に4～16個取り金型をよく使用します。
- ロボットによる部品取出し — 自重落下に比べ、1サイクル当たりの金型開放時間を1～3秒短縮します。
- インモールドラベリング（IML）— 加飾と成形を一体化し、二次工程をなくします。
- 自動品質検査 — ビジョンシステムが生産を止めずに部品をリアルタイム検査します。
「多数個取り金型は、常にキャビティ数に比例して部品当たりの生産時間を短縮する。」False
多数個取り金型は1サイクル当たりの部品数を増やしますが、冷却時間が長くなり（除去すべき熱量が増える）、より大きな型締力と複雑なバランス調整も必要です。4個取り金型の生産量は通常、1個取り金型の3.2～3.6倍であり、4倍ではありません。充填の不均衡により、効率向上がさらに低下する場合があります。
“全電動射出成形機は、同等の油圧式成形機より15–20%速いサイクルタイムを実現できます。”True
全電動式機械は、型締装置とスクリューを同時に動かすサーボモーター（並行動作）を使用しますが、油圧式機械ではこれらを順番に動かすことがよくあります。この並行動作と高速な加減速を組み合わせることで、通常、総サイクル時間を15～20%短縮できます。

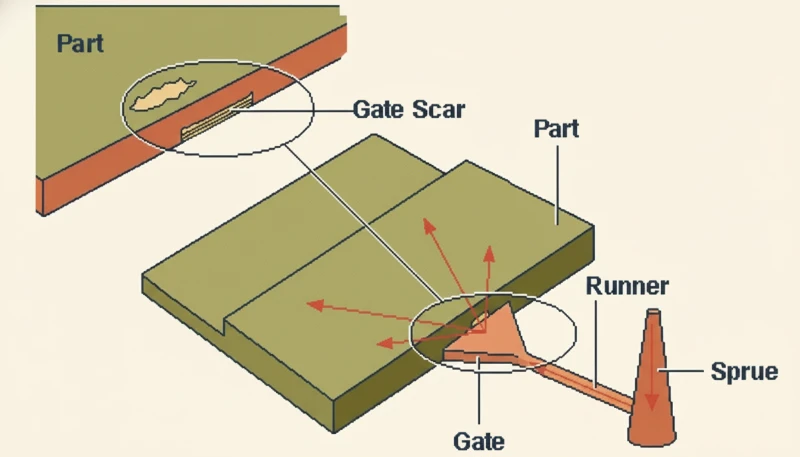

特定プロジェクトの生産時間を計算するには？
指定した注文数量の総生産時間を見積もるためにZetarMoldで使用している式は次のとおりです。
100,000個の場合の計算例：
- 段取り時間：4時間
- 射出成形の生産時間：サイクルタイムとリードタイムガイド
- 金型キャビティ：4
- 量産ショット数：100,000 ÷ 4 = 25,000ショット
- 純成形時間：25,000 × 30s = 750,000s = 208時間
- 効率係数（85%）：208 ÷ 0.85 = 245時間 ≈ 10.2日（24時間稼働）
- 段取りと品質管理を追加：合計約11日
プロジェクトの正確な生産日程が必要ですか？金型リードタイムと生産スケジュールを含む詳細見積りについてZetarMoldへお問い合わせください。
よくあるご質問
射出成形で実現可能な最短サイクルタイムは？
PPのような急冷性材料における薄肉部品（0.5～1.0 mm）では、最適化された冷却システムと高速成形機を使用することで、3～6秒という極めて短いサイクルタイムが実現可能です。一方、肉厚1.5～2.5 mmの標準部品では、通常20～40秒のサイクルタイムが必要となります。
生産ロット間で金型を交換するにはどのくらい時間がかかりますか？
金型交換には通常、据付、水・油圧接続、工程設定を含めて2～8時間かかります。クイック金型交換（QMC）システムを使用すれば、30～60分に短縮できます。当社では交換時間を最小限に抑えるため、標準化したモールドベースを使用しています。
部品の色は生産時間に影響しますか？
色替えではバレルのパージが必要で、成形機のサイズと色のコントラストに応じて15～60分かかります（明色から暗色への変更は、暗色から明色より高速です）。実際の成形サイクルタイムは色の影響を受けません。
金型流動解析は生産時間をどのように予測するのに役立ちますか？
金型流動解析では、金型製作前に充填時間、保圧時間、冷却時間を±5–10%の精度で予測します。これにより設計段階でゲート位置、冷却配置、工程条件を最適化し、サイクルタイムを最小化できます。
射出成形生産における一般的なスクラップ率はどの程度ですか？
十分に最適化された工程では、スクラップ率0.5–2%を達成できます。量産立ち上げ初期には、工程が安定するまでの最初の50–100ショットでスクラップ率が5–10%に達する場合があります。ZetarMoldでは、定常量産時のスクラップ率1%未満を目標としています。
概要
射出成形の生産時間には、冷却時間が支配する部品ごとのサイクル（15～60秒）と、金型製作が左右するプロジェクト期間（4～12週間）という2つの尺度があります。生産時間短縮には、冷却の最適化、適切な機械選定、自動化が最も効果的です。ZetarMoldでは、製造において時間はコスト、品質は信用であるため、すべての案件を速度と品質の両面から設計します。射出成形完全ガイドで包括的な概要をご覧ください。射出成形完全ガイドで包括的な概要をご覧ください。
-
サイクルタイムとは、1回の射出成形ショット開始から次のショット開始までの総経過時間で、射出、保圧、冷却、型開き、部品取出し、型閉じを含みます。 ↩
-
コンフォーマル冷却では、通常は金属3Dプリントで作られた部品形状に沿う冷却流路を用い、従来の直線穴あけ流路より均一かつ高速に熱を除去します。 ↩
-
抜き勾配とは、成形品の垂直壁に設けるわずかな傾斜（通常0.5～3°）で、取出し時に擦れたり引っ掛かったりせず金型からきれいに離型できるようにします。 ↩
ZetarMoldのエンジニアリングチームから、競争力のある価格、DFMフィードバック、量産スケジュールを入手してください。
