Как усовершенствовать процесс проектирования литьевых пресс-форм

Если вы когда-либо видели деталь, выходящую из формы с потертостями, следами волочения или треснувшим элементом — это проблема угла наклона. Угол наклона — это конусность вертикальных поверхностей, которая позволяет детали легко выходить из полости. Минимум составляет 1° с каждой стороны для гладких поверхностей и 2–3° для текстурированных поверхностей. Уменьшение угла менее 1° — это риск.

Грамотно спроектированная литьевая пресс-форма — главный фактор, определяющий, будет ли производственная серия успешной или убыточной. Каждый размер, расположение каждого литника и каждого канала охлаждения, выбранные на этапе проектирования, отражаются на тысячах циклов в цехе. Если вы оцениваете поставщиков или готовите запрос коммерческого предложения, наше руководство по поиску поставщика услуг литья под давлением поможет разобраться в квалификации подрядчиков и проверках коммерческих рисков, которые большинство покупателей упускают.

Вы только что получили отчёт DFM¹ по новому проекту пресс-формы, и три из пяти выявленных проблем связаны с решениями, принятыми в первую неделю проектирования — ещё до начала обработки стали. Это обычная ситуация. По нашему опыту, около 70% производственных проблем с пресс-формами зарождаются на этапе проектирования. Хорошая новость в том, что большинство из них можно предотвратить с помощью системного подхода. В этом руководстве рассмотрены ключевые решения, отличающие форму, стабильно работающую более 500K циклов, от формы, постоянно требующей доработки.

Какие ключевые элементы определяют качество конструкции пресс-формы?

Качество конструкции литьевой пресс-формы определяется пятью основными элементами: толщиной стенки², расположением литников, уклонами, охлаждением и соответствием материала допускам. Ошибка в любом из них запускает цепную реакцию: увеличивается время цикла, растёт доля брака либо форма выпускает качественные детали лишь в узком диапазоне параметров процесса.

Наш производственный цех ежемесячно обслуживает более 100 пресс-форм на 47 машинах для литья под давлением усилием от 90T до 1850T. Самый надёжный показатель будущего успеха производства — не возможности машины, а качество исходной конструкции литьевой пресс-формы. Хорошо спроектированная форма надёжно работает на любой правильно подобранной машине. Плохо спроектированная создаёт проблемы в каждом цикле.

Большинство инженеров усваивают это на практике: эти пять факторов не независимы. Перенос литника меняет схему заполнения, что влияет на расположение линий спая, определяет требуемые зоны усиленного охлаждения и в итоге изменяет время цикла. Лучшие проектировщики пресс-форм мыслят системой, а не изолированными решениями.

В таблице показано, как каждый элемент связан с последующими результатами.

Как оптимизировать толщину стенки для обеспечения структурной целостности?

Толщина стенки — самый влиятельный конструктивный параметр литья под давлением. Выберите ее правильно, и остальные элементы конструкции будет согласовать проще. Ошибитесь — и весь производственный цикл придется бороться с утяжинами, короблением и дрейфом размеров.

Практическое правило: по всей детали следует выдерживать равномерную толщину стенок в пределах ±10%. Для большинства инженерных термопластов это означает 2–3mm для несущих стенок. Если требуется большая жёсткость, не следует просто утолщать стенку — вместо этого добавьте рёбра. Ребро толщиной 50–60% от номинальной толщины стенки и с уклоном 0.5–1° с каждой стороны повышает жёсткость, не создавая утяжин на противоположной поверхности.

Если перехода толщины действительно нельзя избежать, выполняйте его плавным уклоном (не более 30°), а не резкой ступенью. Цель — обеспечить равномерное движение фронта потока и охлаждение. Неравномерное охлаждение вызывает большинство случаев коробления, а после изготовления оснастки этот дефект устранять особенно трудно.

Практический подход: выполните моделирование заполнения пресс-формы до окончательного утверждения конструкции. Оно занимает несколько часов и точно показывает, где образуются утяжины, линии спая и воздушные ловушки. На нашем производстве мы моделируем каждую пресс-форму, сложнее базовой двухплитной одногнездной конструкции. Это недорогая страховка по сравнению с доработкой пресс-формы стоимостью $5,000.

Почему расположение литника — самое недооценённое проектное решение?

Расположение литника определяет схему заполнения, положение линии спая и длину потока — это наиболее значимое решение при проектировании формы. Большинство конструкторов выбирают расположение литника по эстетическим соображениям, а не по динамике заполнения. Это неверный подход.

Правильный порядок приоритетов: (1) сбалансированное заполнение, (2) размещение линий спая в некритических зонах, (3) минимальная длина потока для снижения давления впрыска и (4) внешний вид. Если скрытие литника важнее баланса заполнения, результатом станут воздушные ловушки, недоливы или слабые линии спая, и любой из этих дефектов может привести к браку всей партии.

В деталях с несколькими литниками линия спая в месте встречи фронтов потока неизбежна. Вопрос в том, где она образуется и имеет ли это значение. На несущем кронштейне линия спая в зоне высоких напряжений — бомба замедленного действия. На декоративной панели линия спая на видимой поверхности станет причиной жалобы клиента. Выполните моделирование, найдите линию спая и перемещайте литники, пока она не окажется в безвредном месте.

Тип литника также имеет значение. Боковые литники используются по умолчанию из-за простоты, но туннельные литники не оставляют видимого следа на поверхности детали — для декоративных деталей это оправдывает дополнительную сложность оснастки. Сопла горячеканальной системы полностью устраняют отходы литников, что важно при больших объемах. Матрица решений выглядит так: малый объем + недекоративная деталь → боковой литник; декоративная деталь + средний объем → туннельный литник; большой объем + любая отделка → горячеканальная система.

Как уклоны и расположение выталкивающих штифтов помогают предотвратить дефекты?

Углы конусности 1–3° на сторону и правильно расположенные толкатели предотвращают залипание, задиры и растрескивание при извлечении детали. Минимальный конус составляет 1° на сторону для гладких поверхностей и 2–3° для текстурных. Уменьшение ниже 1° — это азартная игра.

Размещение выталкивателей — вторая половина задачи. Они выталкивают деталь из формы после охлаждения, и их расположение важнее, чем многие думают. Выталкиватели должны давить на жесткие зоны детали — ребра, бобышки, толстые участки стенки, — а не на тонкие стенки или декоративные поверхности, где останутся видимые следы.

Для сложных деталей с поднутрениями или внутренней резьбой вместо прямых выталкивателей либо вместе с ними нужны наклонные выталкиватели, угловые штифты или складные сердечники. Эти механизмы увеличивают стоимость оснастки, но необходимы, если конструкцию нельзя изменить для устранения поднутрений. Стратегию выталкивания следует планировать при DFM-анализе, а не обнаруживать на пробном литье, что деталь не снимается.

Мы соблюдаем одно правило: если при первом отборе образцов деталь застревает в форме, мы не ограничиваемся добавлением выталкивающих штифтов. Мы возвращаемся и проверяем уклон. В девяти случаях из десяти истинной причиной является неверный уклон, а добавление штифтов лишь устраняет симптом.

Какую роль конструкция системы охлаждения играет во времени цикла и качестве?

Охлаждение определяет прибыльность литья под давлением. На фазу охлаждения приходится 50–70% общей продолжительности цикла. Сокращение охлаждения на 2 секунды увеличивает годовой выпуск на тысячи деталей без дополнительных вложений в оборудование или труд.

Основы просты: необходимо обеспечить равномерное охлаждение всей детали и достаточный расход, чтобы поддерживать постоянную разность температур между охлаждающей жидкостью и сталью. Практическая реализация сложнее. До сердечников и глубоких полостей трудно добраться прямыми сверлеными каналами. Тонкие ребра создают горячие зоны, недоступные для стандартного охлаждения. В многогнездных пресс-формах охлаждение всех гнезд должно быть сбалансированным: если одно гнездо охлаждается медленнее, оно определяет продолжительность цикла всей пресс-формы.

Современные решения включают конформные каналы охлаждения, реализуемые благодаря 3D-печатным вставкам пресс-формы, бериллиево-медные сплавы в зонах концентрации тепла и тепловые штифты для глубоких сердечников. Это не экзотика, а стандартная практика любого инструментального производства, контролирующего длительность цикла. Если изготовитель предлагает для детали сложной геометрии только прямые сверленые каналы, уточните причину.

Температура охлаждающей жидкости тоже имеет значение. Большинство производственных пресс-форм работают с водой при 15–25°C для аморфных материалов (ABS, PC) и 60–80°C для полукристаллических материалов (нейлон, POM). Слишком холодная работа создает остаточные напряжения; слишком горячая — неоправданно увеличивает время цикла. Правильный температурный диапазон зависит от материала и всегда должен быть задокументирован в листе параметров процесса до начала производства.

Как выбор материала и требования к допускам влияют на вашу конструкцию?

Требования к материалу и допускам — это конструктивные ограничения, которые влияют на все остальные решения, принимаемые в процессе проектирования пресс-формы. Коэффициенты усадки различаются в зависимости от материала — аморфные смолы, такие как ABS, дают усадку 0.4–0.7%, в то время как полукристаллические нейлоны — 1.0–2.5%. Одна только эта разница меняет размеры полости, что меняет выбор стали для пресс-формы, что меняет стоимость оснастки. Понимание этих взаимосвязей материалов на раннем этапе предотвращает дорогостоящие сюрпризы во время пробных отливок и производства.

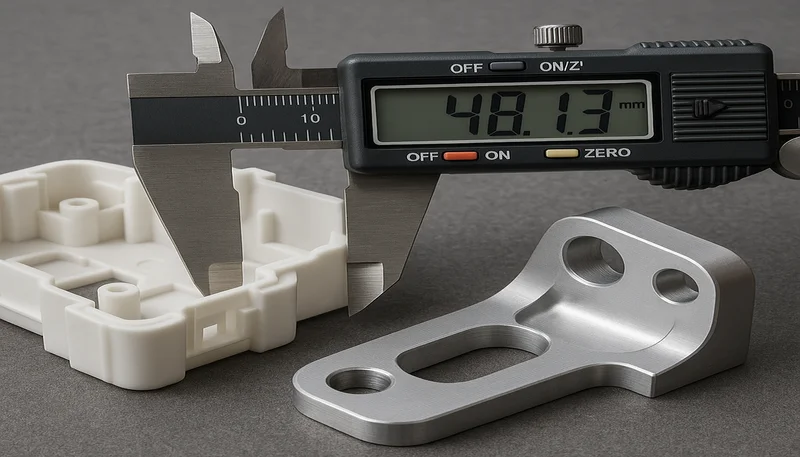

Требования к допускам должны быть реалистичными. Стандартное литьё под давлением обеспечивает допуск ±0.1mm для размеров менее 25mm и ±0.3mm для размеров более 100mm. Более жёсткие допуски увеличивают затраты не только на точность изготовления формы, но и на управление процессом, контроль и, возможно, сужение рабочего диапазона параметров. Рекомендуется задавать жёсткие допуски только там, где они функционально необходимы, а во всех остальных местах использовать стандартные.

Стеклонаполненные материалы добавляют ещё одну сложность. Они усаживаются менее изотропно — сильнее в направлении потока, чем поперёк, — поэтому приходится управлять дифференциальной усадкой. Полость формы должна это компенсировать, а окно процесса становится уже. Если детали нужны жёсткие допуски и стеклонаполненный нейлон, учитывайте это в конструкции литьевой формы с первого дня.

Когда опорные рёбра превосходят толстые участки стенки?

Опорные ребра превосходят толстые стенки практически в любом сценарии — они обеспечивают равную жесткость с меньшим количеством материала и более быстрым охлаждением. Правила проектирования просты: толщина ребра должна составлять 50–60% от номинальной стенки, высота ребра не должна превышать 3-кратную толщину номинальной стенки, и на каждом ребре необходим конус не менее 0.5° на сторону.

Чаще всего ошибки в конструкции возникают в месте пересечения рёбер. Когда два ребра пересекаются, локальная толщина в месте пересечения фактически равна сумме толщин обоих рёбер, чего может быть достаточно для образования утяжины на противоположной поверхности. Решение — сделать пересечение полым с помощью бобышки или углубления, удерживая локальную толщину материала в пределах целевых ±10%.

Ещё одна распространённая ошибка — слишком большое расстояние между рёбрами. Если шаг рёбер превышает толщину стенки в 3–4x, неподдерживаемый участок стенки между рёбрами может изгибаться или коробиться при охлаждении. Малый шаг увеличивает расход материала, но уменьшает проблемы с размерами. Для конструкционных деталей с жёсткими требованиями к плоскостности разумной отправной точкой при номинальной стенке 2.5mm будет шаг рёбер 20–30mm.

Итог: если в конструкции детали толщина любой стенки превышает 4mm, остановитесь и проверьте, сможет ли более тонкая стенка с ребрами выполнять ту же функцию. Почти всегда сможет — и форма будет работать лучше.

Часто задаваемые вопросы о проектировании литьевых пресс-форм

Часто задаваемые вопросы

Какой фактор наиболее важен при проектировании литьевой формы?

Равномерность толщины стенки — важнейший фактор проектирования литьевой формы. Сохранение отклонений в пределах ±10% по всей детали предотвращает три наиболее распространённых производственных дефекта, с которыми сталкиваются инженеры: утяжины на видимых поверхностях, коробление с выходом размеров за допуск и внутренние пустоты, нарушающие конструкционную целостность. Толщина стенки напрямую определяет стратегию размещения литника, схему каналов охлаждения и достижимые целевые значения времени цикла. Анализ толщины стенки всегда является первым параметром, оцениваемым при проверке конструкции, поскольку каждое последующее проектное решение строится на этой основе.

Какой угол уклона необходим для деталей, изготовленных литьём под давлением?

Минимальный угол уклона при литье под давлением составляет 1° с каждой стороны всех гладких вертикальных поверхностей; это относится ко всем без исключения вертикальным элементам, включая рёбра, бобышки и боковые стенки. Текстурированным поверхностям требуется значительно больший уклон — обычно 2–3° с каждой стороны, — а глубокая текстура или глянцевая отделка могут требовать ещё большей конусности для чистого извлечения. Недостаточный уклон вызывает застревание деталей в полости при выталкивании, что приводит к следам волочения, потёртостям и возможному повреждению дорогостоящих поверхностей пресс-формы. Для медицинских изделий и оптических компонентов, где качество поверхности имеет первостепенное значение, увеличение уклона до 1.5–2° даже на полированных поверхностях создаёт важный запас и предотвращает производственные проблемы.

Каков стандартный допуск для деталей, изготовленных литьём под давлением?

Стандартное литьё обеспечивает допуски ±0.1mm для размеров менее 25mm и ±0.3mm для размеров длиной более 100mm. Большинство квалифицированных производителей стабильно выдерживают их без необычного контроля. Более жёсткие допуски до ±0.05mm для малых размеров возможны, но существенно повышают стоимость формы и сужают технологическое окно, увеличивая чувствительность к партиям материала и дрейфу параметров. Жёсткие допуски лучше задавать только для функционально критических размеров, например отверстий под подшипники или базовых элементов, оставляя стандартные для остальных.

Как расположение литника влияет на качество детали, изготовленной литьем под давлением?

Расположение впуска напрямую определяет три критических аспекта каждой литой детали: продвижение фронта заполнения полимера через полость, место образования линий спая при встрече отдельных фронтов и максимальную длину потока от точки впрыска до самой дальней стенки полости. Неправильное расположение впуска создаёт воздушные ловушки, вызывающие недолив и подпалины, размещает линии спая в конструкционных зонах с высоким напряжением, создавая слабые места, и приводит к неравномерному давлению выдержки и размерной нестабильности. Правильный инженерный подход использует моделирование течения расплава для оптимизации положения впуска на этапе проектирования, сознательно отдавая приоритет сбалансированному заполнению полости и безопасному расположению линий спая, а не простому сокрытию впуска ради внешнего вида.

Какая толщина стенки рекомендуется для литьевых деталей?

Для большинства инженерных термопластов, включая ABS, поликарбонат и нейлон, рекомендуемая номинальная толщина конструкционных стенок составляет 2–3mm. Любой участок толще 4mm значительно повышает риск утяжин на противоположной поверхности, внутренних пустот и увеличенного времени охлаждения, повышающего себестоимость детали, не обеспечивая пропорционального роста механической прочности. Вместо утолщения стенки опытные проектировщики используют опорные рёбра толщиной 50–60% номинальной стенки. Эта проверенная стратегия снижает расход сырья, сокращает цикл на 15–25% и значительно повышает стабильность размеров в серийном производстве.

Как конструкция формы может сократить время цикла литья?

Оптимизация схемы системы охлаждения — самая эффективная конструктивная стратегия сокращения цикла, поскольку только охлаждение занимает 50–70% полной продолжительности цикла литья под давлением. Конформные охлаждающие каналы, повторяющие контур детали, отводят тепло значительно равномернее традиционных прямых сверлёных каналов, а вставки из бериллиевой меди в зонах концентрации тепла, таких как сердечники и глубокие карманы, резко повышают локальную эффективность охлаждения. В сочетании со сбалансированным распределением охлаждающей жидкости по всем полостям многогнездной формы эти решения стабильно сокращают цикл на 20–40% без ущерба для качества или точности размеров детали.

Какая сталь лучше всего подходит для высокоточных пресс-форм?

Предварительно закалённая сталь P20 твёрдостью 28–32 HRC — стандартный выбор для серийных пресс-форм с ресурсом до 500,000 циклов, обеспечивающий отличное сочетание обрабатываемости, полируемости и стоимости. Для крупносерийных пресс-форм с ожидаемым ресурсом свыше 1 миллиона циклов или форм, перерабатывающих абразивные стекло- или минералонаполненные материалы, закалённая сталь H13 твёрдостью 48–52 HRC обеспечивает значительно лучшую износостойкость и теплопроводность. Для оптических компонентов с жёсткими допусками или медицинских устройств, требующих зеркально полированных поверхностей и длительной коррозионной стойкости, предпочтительна нержавеющая сталь S136, несмотря на более высокую стоимость материала. Выбор стали всегда должен соответствовать ожидаемому общему объёму производства, абразивности материала и требуемым характеристикам отделки поверхности.

Почему перед изготовлением пресс-формы следует провести анализ DFM?
