Как проектировать детали для литья под давлением с максимальной эффективностью и производительностью

За двадцать лет проектирования деталей для литья под давлением я видел множество проектов, успех или провал которых определяли принципиальные конструкторские решения, принятые на ранней стадии разработки. Разница между деталью, которая формуется без проблем, и деталью, постоянно создающей трудности, объясняется не везением, а пониманием того, как пластик течет, охлаждается и дает усадку в гнезде пресс-формы.

Большинство инженеров при проектировании деталей прежде всего думают о функции, и это разумно. Однако при литье под давлением технологичность необходимо учитывать с первого дня. Мне доводилось видеть, как блестящие механические конструкции превращались в производственный кошмар, потому что никто не подумал о том, как пластик заполнит пресс-форму и как деталь будет чисто извлекаться.

В этом руководстве изложены основные принципы, которыми я пользуюсь при проверке конструкции деталей. Это не теоретические концепции, а практические правила, определяющие, выйдут ли детали из пресс-формы безупречными или покрытыми следами течения и утяжинами, с отклонениями размеров, вызывающими беспокойство у отдела качества.

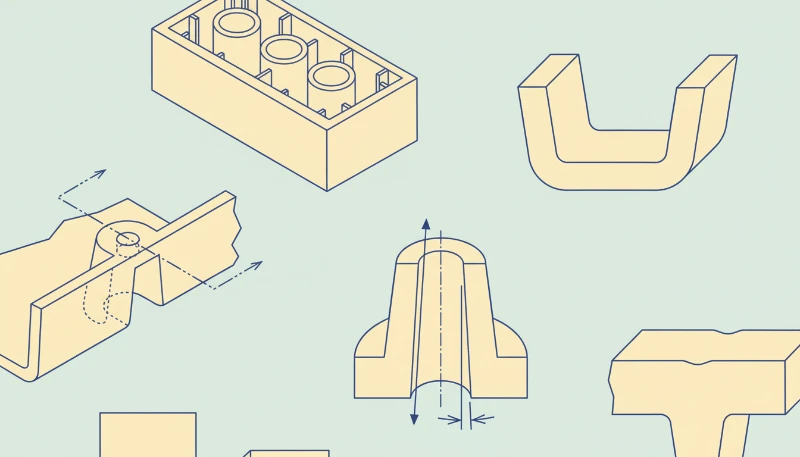

Каковы основные принципы проектирования деталей для литья под давлением?

Важнейший принцип литья под давлением — проектирование с учетом течения материала. Расплавленный пластик под давлением ведет себя как густой мед: преимущественно течет через толстые участки и замедляется в тонких. Понимание этого поведения определяет каждое конструкторское решение — от толщины стенки до расположения впускного литника.

Толщина стенок определяет почти все остальные аспекты технологичности детали. Для большинства применений рекомендуется выдерживать толщину от 0.5mm до 4mm: более тонкие стенки — для небольших электронных корпусов, более толстые участки — для конструкционных компонентов. Ключевое требование — равномерность: перепады толщины создают различия в скорости охлаждения, вызывая коробление и внутренние напряжения.

С самого начала проектируйте деталь с учётом извлечения. Каждая деталь должна выходить из пресс-формы чисто, без повреждений и чрезмерного усилия выталкивания. Для этого предусматривайте уклоны, избегайте острых углов, создающих концентрацию напряжений, и размещайте толкатели там, где они не ухудшат внешний вид или функцию детали. Учитывайте процесс формования¹ при проектировании: пресс-форма должна открыться, деталь — свободно выпасть или аккуратно вытолкнуться, после чего цикл повторяется тысячи раз.

Как толщина стенки и рёбра влияют на качество детали?

Различия толщины стенок — враг качественных деталей, изготовленных литьем под давлением. При проверке конструкции я прежде всего оцениваю соотношения толщин. В идеале толщина всех стенок должна отличаться не более чем на 25%. Если необходима толстая бобышка или крепежный элемент, выполняйте плавный переход с помощью радиусов и уклонов вместо резких изменений толщины, вызывающих утяжины на противоположной поверхности.

Утяжины возникают, когда при охлаждении толстые участки усаживаются сильнее окружающих тонких зон. Классический пример — толстая бобышка с обратной стороны тонкой стенки корпуса: на лицевой поверхности неизбежно появится заметное углубление. Решение состоит в перепроектировании для устранения перепада толщины либо в добавлении рёбер с обратной стороны бобышки для более равномерного распределения материала.

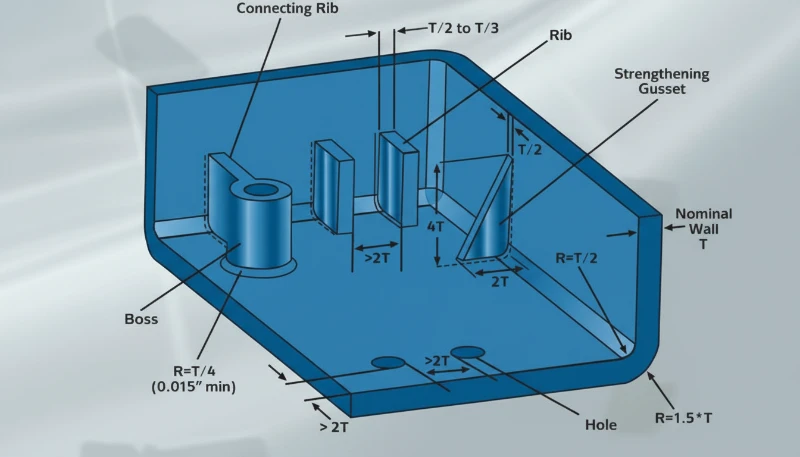

Ребра обеспечивают прочность без лишней массы, но требуют правильных пропорций. Я задаю толщину ребер 60% от номинальной толщины стенки и уклоны с обеих сторон. Для стенки 2mm применяются ребра толщиной 1.2mm с уклоном не менее 1°. Слишком толстые ребра создают утяжины, а слишком тонкие не обеспечивают существенной опоры и могут заполняться не полностью.

Почему углы уклона и радиусы критически важны для извлечения из формы?

Углы уклона предотвращают застревание деталей в форме и снижают усилия выталкивания, способные повредить хрупкие элементы. Я задаю минимальный уклон 0.5° на всех вертикальных поверхностях, увеличивая его до 1-2° для текстурированных поверхностей или глубоких полостей. Чем глубже элемент, тем больший уклон требуется — представьте, насколько отличается извлечение пирога из формы с прямыми стенками от формы с наклонными стенками.

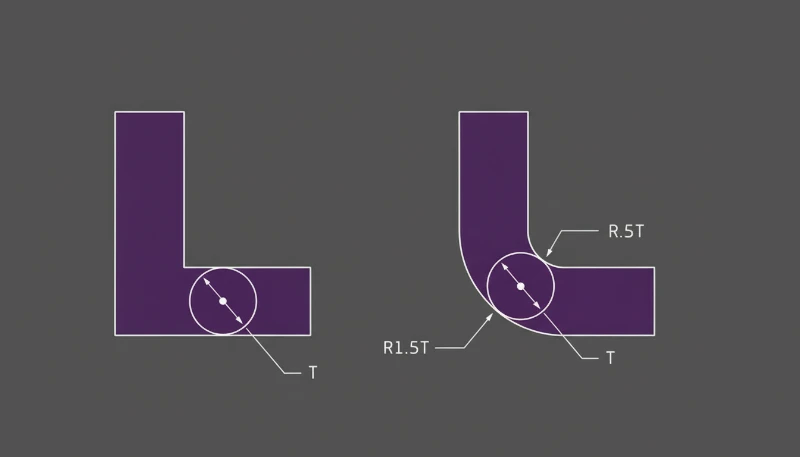

Острые углы создают концентрацию напряжений и не поддаются надлежащей механической обработке. Все внутренние углы должны иметь радиус не менее половины толщины стенки. Внешние углы могут быть меньше, но никогда не должны быть совершенно острыми. Эти радиусы также улучшают течение материала вокруг углов и снижают риск растрескивания под напряжением при эксплуатации.

Поднутрения усложняют конструкцию пресс-формы² и повышают стоимость оснастки, но иногда без них не обойтись. Если поднутрения необходимы, делайте их неглубокими и доступными для боковых механизмов. Глубокие или сложные поднутрения требуют дорогостоящих элементов оснастки и увеличивают цикл из-за дополнительных движений пресс-формы при изготовлении каждой детали.

Каковы лучшие практики проектирования литников и литниковых каналов?

Расположение литника определяет характер течения, положение линий спая и качество поверхности. По возможности я предпочитаю размещать литник в самой толстой части детали, чтобы пластик растекался наружу в более тонкие области. Такой подход сводит к минимуму недоливы и обеспечивает полное заполнение крайних участков.

Размер литника влияет на требуемое давление впрыска и внешний вид следа от литника. Литники меньшего размера требуют более высокого давления впрыска, но после обрезки оставляют меньшие следы. Для деталей с высокими требованиями к внешнему виду размещайте литники на невидимых поверхностях или в зонах, где следы не повлияют на функциональность. Иногда лучше предусмотреть небольшой технологический выступ с литником, который можно аккуратно обрезать, чем пытаться скрыть литник в неудобном месте.

Литниковые системы должны обеспечивать сбалансированный поток ко всем полостям многогнёздной пресс-формы. Несбалансированные литники создают разные условия заполнения деталей, вызывая разброс размеров между полостями. Холодноканальные системы проще и дешевле, а горячеканальные устраняют отходы литников и могут сократить время цикла в крупносерийном производстве.

Как проектировать поднутрения и боковые механизмы?

Поднутрения требуют боковых механизмов, ползунов или наклонных толкателей в форме, повышая ее сложность и стоимость. Прежде чем вводить поднутрения, рассмотрите альтернативы: способы сборки, живые шарниры или полную переработку элемента. Иногда разделить деталь на два компонента экономичнее, чем создавать сложную оснастку для поднутрений.

Если поднутрения необходимы, делайте их неглубокими и оставляйте зазор для бокового механизма. Изготовителю нужно место для ползуна и достаточно стали для прочности. Глубокие или сложные поднутрения требуют дорогой оснастки и повышают стоимость и обслуживание.

Боковые механизмы должны правильно срабатывать относительно основного раскрытия формы. Обычно сначала отводится боковой механизм, затем раскрывается основная форма и в конце выталкивается деталь. Сложная последовательность увеличивает время цикла и требует более совершенной системы управления формой. Проектируйте поднутрения так, чтобы использовать максимально простой боковой механизм: прямое перемещение предпочтительнее наклонного, а ползуны с кулачковым приводом надежнее гидравлических систем.

Какие стандарты допусков применяются к деталям, изготовленным литьём под давлением?

Допуски при литье под давлением зависят от размера детали, свойств материала и качества конструкции пресс-формы. Для общих размеров я указываю ±0,1 мм для элементов размером менее 25 мм и увеличиваю до ±0,2 мм для больших размеров. Жесткие допуски достижимы, но они дороги: они требуют прецизионного инструмента, тщательного контроля процесса и, возможно, вторичных операций.

Усадка зависит от материала и геометрии детали. Кристаллические материалы, такие как нейлон и POM, усаживаются сильнее аморфных материалов, таких как ABS и поликарбонат. Геометрия детали влияет на характер усадки: толстые участки усаживаются сильнее тонких, а длинные размеры поперёк направления волокон обычно усаживаются меньше, чем параллельные потоку.

Коробление — самая сложная проблема допусков. Ему подвержены асимметричные детали, разные стенки и длинные участки без опоры. Проектируйте симметрию и рёбра. Послеформовочные приспособления помогают, но повышают стоимость и сложность.

Какие вопросы о проектировании деталей для литья под давлением задают чаще всего?

Какая минимальная толщина стенки для литьевых деталей?

Минимальная толщина стенки зависит от материала и размера детали. Для большинства конструкционных пластиков практический минимум малых деталей — 0.5mm, а крупным обычно нужно 0.8mm или больше для прочности и заполнения. Очень тонкие стенки трудно заполнить полностью, и они могут не обеспечить нужных механических свойств. Рекомендуется оставаться выше 0.7mm, если нет специальных требований и готовности к недоливу или высокому давлению.

Как предотвратить утяжины на толстых участках?

Утяжины возникают из-за различной усадки толстых и тонких участков. Лучшая профилактика — полностью избегать перепадов толщины, но когда толстые участки необходимы, помогают несколько стратегий. По возможности удаляйте материал из толстых участков, выполняйте плавные переходы между разными толщинами с помощью радиусов вместо резких изменений и рассмотрите добавление рёбер с обратной стороны толстых элементов для более равномерного распределения материала. Иногда наиболее эффективным решением становится полное устранение толстых участков путём перепроектирования детали, даже если это требует сборки нескольких компонентов.

Какие углы уклона следует использовать для разных текстур поверхности?

Для гладких поверхностей требуется уклон не менее 0.5°, а для текстурированных — значительно больше. Для лёгкой текстуры, например после EDM, требуется 1° на каждые 0.025mm (0.001”) глубины текстуры. Для глубокой текстуры или сложного рисунка поверхности может потребоваться уклон 3-5°. Чем глубже текстура, тем больше нужен уклон, поскольку увеличивается площадь контакта с пресс-формой. Если требования к внешнему виду ограничивают уклоны, используйте ползуны или другие механизмы формы для надлежащего извлечения, хотя это повышает сложность и стоимость оснастки.

Можно ли предусмотреть гибкие шарниры в деталях, изготовленных литьем под давлением?

Интегральные петли хорошо работают с определёнными материалами, особенно с полипропиленом и некоторыми компаундами TPE. Зона петли должна быть очень тонкой (0.2-0.4mm), при этом тонкий участок должен располагаться перпендикулярно оси петли. Расположение литника критически важно: поток должен пересекать линию петли, чтобы правильно ориентировать полимерные цепи и обеспечить долговечность при изгибе. Предусмотрите большие радиусы с обеих сторон петли и избегайте резких переходов, создающих концентрацию напряжений. Интегральные петли требуют тщательного контроля процесса и выбора материала, но при правильном проектировании устраняют сборочные операции и создают надёжные, долговечные гибкие соединения.

Как проектировать защёлки для сборок, изготовленных литьём под давлением?

Для проектирования защелок необходимо понимать свойства материала, особенно модуль упругости при изгибе и деформацию при разрыве. Чтобы предотвратить ползучесть и растрескивание под напряжением, сохраняйте напряжение ниже 50% предела текучести материала. Предусмотрите достаточные заходные фаски для простой сборки и ограничители прогиба для защиты от перенапряжения. Консольные балки — наиболее распространенная геометрия защелок, но для отдельных применений подходят кольцевые защелки и элементы взаимной блокировки. Всегда изготавливайте прототипы защелок на раннем этапе разработки, чтобы проверить усилие зацепления и удерживающую способность в реальных условиях.

В чем разница между семейными пресс-формами и пресс-формами с отдельными гнездами?

Семейные пресс-формы позволяют получать за один цикл несколько разных деталей, а специализированные — несколько одинаковых. Семейные пресс-формы наиболее эффективны для деталей с близкими объемами и толщинами стенок; для них требуются сбалансированные литниковые системы и совместимые параметры процесса. Они экономически выгодны при малосерийном производстве взаимосвязанных деталей, но создают сложности, если детали имеют разные коэффициенты усадки или оптимальные режимы литья. Специализированные многогнездные пресс-формы проще балансировать и оптимизировать, однако для окупаемости большего числа гнезд необходимы более высокие объемы. При выборе подхода учитывайте требуемый объем производства и совместимость деталей.

Как указать расположение линий разъёма для получения наилучшего результата?

По возможности линии разъёма следует располагать на недекоративных поверхностях и вести по естественной геометрии детали, а не поперёк гладких участков. Линия разъёма задаёт направление уклона и влияет на стратегию извлечения, поэтому учитывайте как внешний вид, так и функциональные требования. Сложные линии разъёма повышают стоимость оснастки и могут создавать трудные для обработки геометрические элементы. Иногда лучше оставить линию разъёма на видимом участке, чем скрывать её с помощью дорогой оснастки. На раннем этапе согласуйте с проектировщиком пресс-формы расположение линий разъёма, которое уравновешивает требования к внешнему виду и практические аспекты производства³.

Какие материалы лучше всего подходят для прозрачных деталей, изготовленных литьём под давлением?

Поликарбонат, акрил и материалы на основе стирола обладают превосходной прозрачностью, но каждый из них предъявляет особые требования к конструкции. Расположение литника критично: используйте пленочные или точечные литники, размещенные так, чтобы свести к минимуму линии течения на оптических поверхностях. Равномерная толщина стенок предотвращает оптические искажения из-за внутренних напряжений. Предусматривайте большие радиусы, чтобы исключить острые углы, вызывающие побеление под напряжением. Выбирайте методы сборки без защелок и прессовых посадок, способных вызвать растрескивание под напряжением. Отжиг после формования может снять внутренние напряжения и повысить оптическую прозрачность, но увеличивает стоимость и продолжительность производства.
