Hoe verkort u de koeltijd bij spuitgieten?

Hoe de koeltijd bij spuitgieten verkorten?

Koeltijd is de stille boosdoener achter lange cyclustijden bij spuitgieten. In onze fabriek bij ZetarMold hebben we duizenden opdrachten gevolgd en zien we consequent dat koeling 60–80% van de totale cyclustijd inneemt. Bij een cyclus van 30 seconden wordt dus ongeveer 18–24 seconden alleen gewacht tot het onderdeel voldoende is afgekoeld om te worden uitgeworpen. Zelfs een bescheiden verkorting van 15% bespaart 3–4 seconden per shot — bij een jaarproductie van 500,000 stuks maakt dat honderden uren machinecapaciteit vrij.

In deze gids bespreek ik de beproefde strategieën die we bij ZetarMold gebruiken om de koeltijd bij spuitgieten te verkorten — van materiaalkeuze en onderdeelontwerp tot matrijstechniek en procesoptimalisatie. Elke aanbeveling komt voort uit praktijkervaring op de productievloer.

10–13

De koeltijd is belangrijk omdat dit het grootste afzonderlijke deel van de spuitgietcyclus is en doorgaans 60–80% van de totale cyclustijd uitmaakt. Verkorting ervan verlaagt rechtstreeks de kosten per onderdeel, verhoogt de machinebenutting en verkort de doorlooptijden.

De spuitgietcyclus bestaat uit vier fasen: sluiten van de matrijs, inspuiten/nadrukken, koelen en uitwerpen. Daarvan neemt koelen veruit de meeste tijd in. De reden is eenvoudige thermodynamica¹: gesmolten kunststof komt de holte binnen bij 200–300 °C (afhankelijk van de hars) en moet afkoelen tot de warmtevervormingstemperatuur² — vaak 60–120 °C — voordat het onderdeel stijf genoeg is om zonder kromtrekken te worden uitgeworpen.

Bij ZetarMold hebben we projecten gezien waarin de oorspronkelijke cyclus van een klant 45 seconden duurde. Alleen al door de koeling te optimaliseren, brachten we die terug tot 32 seconden, een afname van 29%. Bij een jaarvolume van 200.000 onderdelen bespaarde dat meer dan 720 machine-uren per jaar.

Wat bepaalt in de eerste plaats de koeltijd?

De koeltijd wordt hoofdzakelijk bepaald door vier factoren: de wanddikte van het onderdeel, de thermische eigenschappen van de kunststofhars, de matrijstemperatuur en de efficiëntie van de koelkanalen. Hiervan heeft de wanddikte de grootste invloed — de koeltijd neemt ongeveer toe met het kwadraat van de wanddikte.

De klassieke formule voor het schatten van de koeltijd is:

Hierbij is s de wanddikte, α de thermische diffusiviteit³ van de kunststof, T_melt de smelttemperatuur, T_mold de temperatuur van het matrijsoppervlak en T_eject de uitwerptemperatuur.

De belangrijkste conclusie: een verdubbeling van de wanddikte van 2 naar 4 mm verviervoudigt de koeltijd ongeveer. Daarom is een uniforme wanddikte een van de eerste punten die we bij ZetarMold tijdens DFM-controles beoordelen.

Hoe kan het onderdeelontwerp de koeltijd verkorten?

Optimalisatie van het onderdeelontwerp kan de koeltijd met 15–30% verkorten zonder wijzigingen aan matrijs of proces. De ontwerpstrategie met de grootste impact is een uniforme wanddikte in het hele onderdeel, gericht op de minimale dikte die aan de structurele eisen voldoet.

Hierop richten we ons tijdens de DFM-beoordeling bij ZetarMold:

• Gelijkmatige wanddikte: dikke secties werken als warmtereservoirs. Een onderdeel met wanden van 2 mm maar een boss van 4 mm wordt door die boss begrensd — de dikste sectie bepaalt de koeltijd van het hele onderdeel. Wij adviseren dikke zones uit te hollen en ribben te gebruiken in plaats van massieve secties.
• Ribontwerp: ribben moeten 50–60% van de aangrenzende wanddikte bedragen. Te dikke ribben veroorzaken inval en verlengen de koeltijd.
• Vermijd diepe uitsparingen en dikke hoeken: inwendige hoeken houden warmte vast. Het toevoegen van afrondingen (R ≥ 0.5 × wanddikte) bevordert de warmteoverdracht naar het matrijsoppervlak.
• Materiaalvervanging: als de toepassing het toelaat, kan een overstap van een langzaam afkoelende hars (bijv. PC met α = 0.10 mm²/s) naar een sneller afkoelende hars (bijv. ABS met α = 0.12 mm²/s) de koeltijd met 10–20% verkorten.

We hadden een klant die een dikwandige PP-container produceerde met een koeltijd van 35 seconden. Door de bodem opnieuw te ontwerpen van 4 mm massief naar een geribde structuur van 2.5 mm, brachten we de koeltijd terug tot 18 seconden — een verbetering van 49% zonder verlies van stijfheid.

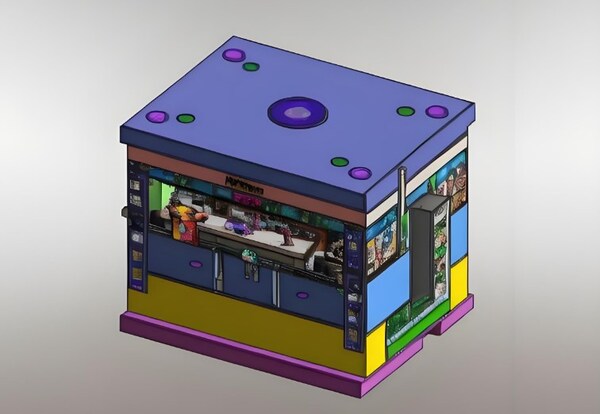

Welke rol speelt matrijsontwerp bij het verkorten van de koeltijd?

Matrijsontwerp is de krachtigste hefboom om de koeltijd te verkorten — een geoptimaliseerde koellay-out kan de koeltijd met 20–40% verminderen ten opzichte van conventionele ontwerpen. De sleutel is om koelkanalen zo dicht mogelijk bij het holteoppervlak te plaatsen, met een gelijkmatige onderlinge afstand.

Bij ZetarMold volgen we deze technische matrijsprincipes:

Indeling van koelkanalen

Conventionele rechtstreeks geboorde kanalen worden beperkt door de productiegeometrie. We streven naar:

• Kanaaldiameter: 8–12 mm voor de meeste matrijzen
• Afstand van kanaal tot oppervlak: 1,5–2× de kanaaldiameter
• Afstand tussen kanalen: 3–5× de kanaaldiameter
• Turbulente stroming (Reynoldsgetal > 10,000) voor maximale warmteoverdracht

Conformale koeling

Conforme koelkanalen⁴ volgen de contour van het onderdeeloppervlak en behouden een constante afstand tot de holtewand. Voor complexe kerngeometrieën die niet met conventioneel boren bereikbaar zijn, gebruiken we 3D-geprinte metalen inzetstukken (DMLS in maragingstaal of roestvast staal).

Bij een recent project — een diepgetrokken behuizing voor de auto-industrie — verkortte conforme koeling de koeltijd van 28 naar 17 seconden (39% reductie) en werd de kromtrekking die de conventioneel gekoelde versie teisterde vrijwel volledig geëlimineerd.

Keuze van matrijsmateriaal

Voor zones met hotspots gebruiken we soms inzetstukken met een hoge warmtegeleiding:

• BeCu (berylliumkoper): warmtegeleidingsvermogen van circa 110 W/m·K tegenover circa 30 W/m·K voor P20-staal. We gebruiken BeCu-inzetstukken in kernpennen en zones die koelkanalen niet kunnen bereiken.
• Ampcoloy-legeringen: tot 160 W/m·K — uitstekend voor kerninzetstukken in zones met diepe ribben.

Alleen al het vervangen van een kernpen van P20 door BeCu heeft in onze ervaring de lokale koeltijd met 25–35% verkort.

Hoe optimaliseert u procesparameters om de koeltijd te verkorten?

Optimalisatie van procesparameters kan de koeltijd van een bestaande matrijs zonder hardwarewijzigingen met 5–15% verkorten. De drie kritische parameters zijn koelmiddeltemperatuur, koelmiddeldebiet en de ingestelde matrijstemperatuur.

Dit stellen we bij ZetarMold af tijdens productieproeven:

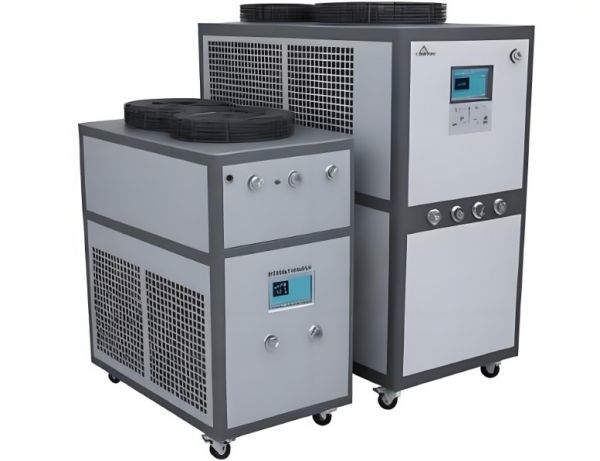

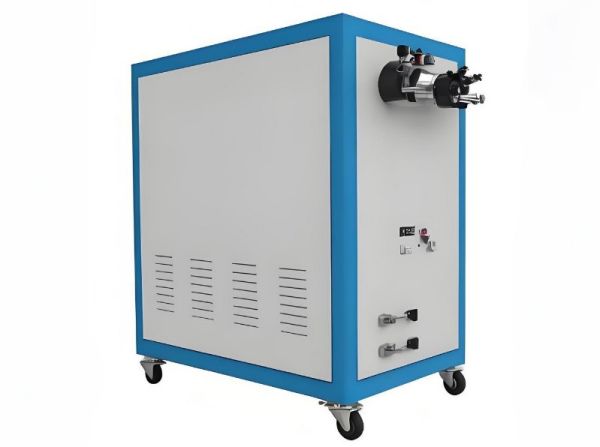

• Koelmiddeltemperatuur: doorgaans gebruiken we 10–15 °C voor amorfe harsen (ABS, PC, PS) en 15–40 °C voor semikristallijne harsen (PP, PA, POM). De koelmachine moet voldoende capaciteit hebben — bij een te kleine koelmachine loopt de koelmiddeltemperatuur tijdens de productie op.
• Debiet: we streven in elk circuit naar turbulente stroming. Een eenvoudige controle: als de temperatuurstijging van het koelmiddel (uitlaat minus inlaat) groter is dan 3 °C, is het debiet waarschijnlijk te laag. We streven naar ΔT ≤ 2 °C.
• Circuitbalancering: parallelle circuits moeten zo worden uitgebalanceerd dat elk kanaal voldoende doorstroming krijgt. Serieschakelingen zijn eenvoudiger, maar veroorzaken temperatuurgradiënten — het laatste kanaal is altijd warmer.
• Smelttemperatuur: werken aan de onderkant van het door de harsfabrikant aanbevolen bereik (bijv. 220 °C in plaats van 240 °C voor ABS) vermindert de warmtebelasting die de matrijs moet afvoeren. Een te lage temperatuur veroorzaakt echter onvolledige vulling of een slechte oppervlakteafwerking.

We hebben onlangs een matrijs met vier holten voor een PC/ABS-mengsel geoptimaliseerd door de koelcircuits opnieuw in balans te brengen en de koelmiddeltemperatuur te verlagen van 25 °C naar 12 °C. De koeltijd daalde van 22 seconden naar 18 seconden — een verbetering van 18% zonder kapitaalinvestering.

Kunnen simulatie en technologie u helpen de koeltijd verder te verkorten?

Ja — een matrijsstroomsimulatie kan de koelprestaties met een nauwkeurigheid van 85–95% voorspellen voordat er staal wordt verspaand. Zo kunt u de kanaallay-out optimaliseren, hete zones identificeren en ontwerpwijzigingen digitaal valideren. Bij ZetarMold voeren we standaard voor elk nieuw project een Moldflow-analyse uit.

Belangrijke technologieën die we gebruiken:

• Moldflow / Moldex3D: volledige 3D-koelanalyse, inclusief transiënte thermische respons, drukverlies in het koelmiddelcircuit en voorspelling van kromtrekken.
• Thermische beeldvorming: na het vormen gebruiken we IR-camera’s om de simulatievoorspellingen te valideren en resterende hotspots op uitgeworpen onderdelen op te sporen.
• Bewaking van de matrijstemperatuur: thermokoppels in de matrijs op kritieke plaatsen geven tijdens de productie realtime feedback. Als de oppervlaktetemperatuur van de holte boven de doelwaarde komt, weten we dat onmiddellijk.

Simulatie is vooral waardevol voor matrijzen met meerdere holten, waarbij koelverschillen tussen holten maatvariatie veroorzaken. Bij een matrijs met 8 holten voor een medisch hulpmiddel bleek uit de simulatie dat holten 3 en 6 acht graden warmer draaiden dan de rest. Door deze twee koelcircuits opnieuw te ontwerpen, kwamen alle holten binnen ±1,5 °C en konden we de totale koeltijd met 4 seconden verkorten.

Wat zijn de meest voorkomende koelfouten die moeten worden vermeden?

De meest voorkomende fout is dat koeling als bijzaak wordt behandeld: eerst worden de matrijsholte en kern ontworpen, waarna koelkanalen in de resterende ruimte worden geperst. Deze aanpak leidt consequent tot 20–40% langere koeltijden dan nodig.

Dit zijn de belangrijkste fouten die we bij ZetarMold zien wanneer we matrijzen van klanten auditen:

1. Onvoldoende koelmiddeldebiet: laminaire stroming in de kanalen verlaagt de efficiëntie van de warmteoverdracht met 60–80%. Controleer altijd of het Reynoldsgetal > 10,000 is.
2. Ongebalanceerde circuits: in een parallel verdeelstuk krijgt het kortste traject de meeste doorstroming. Zonder balanceerrestrictors krijgen sommige kanalen te weinig en andere juist te veel koelmiddel.
3. Kalk- en afzettingsvorming: na verloop van tijd verkleinen minerale afzettingen de kanaaldoorsnede en isoleren ze de wanden. Wij adviseren jaarlijkse reiniging en het gebruik van behandeld water of koelmiddelen op glycolbasis.
4. De uitwerpzijde negeren: de B-zijde (kern) heeft vaak minder koeling dan de A-zijde (holte). Omdat het onderdeel op de kern krimpt, is daar juist de meeste koeling nodig om vastzitten en kromtrekken te voorkomen.
5. Overkoeling: ja, dit bestaat echt. Een onderdeel te snel of ongelijkmatig koelen veroorzaakt inwendige spanning, kromtrekken en zelfs scheuren in brosse harsen zoals PS of PMMA. Het doel is gelijkmatige, beheerste koeling — niet alleen snelle koeling.

Hoe pakt ZetarMold de optimalisatie van koeling voor klanten aan?

Bij ZetarMold integreren we koeloptimalisatie in elke projectfase — van de eerste DFM-beoordeling tot matrijsontwerp, bemonstering en productie. Onze aanpak verkort de koeltijd doorgaans met 15–35% ten opzichte van gemiddelde matrijsontwerpen in de sector.

Dit is onze standaardworkflow:

1. DFM-analyse: we beoordelen de geometrie van het onderdeel op gelijkmatige wanddikte, dikke secties en eigenschappen die ongunstig zijn voor koeling. We signaleren problemen en stellen herontwerpen voor voordat het matrijsontwerp begint.
2. Ontwerp van de koelindeling: onze matrijsontwerpers plaatsen de koelkanalen als eerste — niet als laatste. Met Moldflow simuleren we de thermische prestaties en optimaliseren we iteratief de kanaalplaatsing.
3. Beoordeling van conforme koeling: voor onderdelen met diepe kernen, dunne hoge wanden of complexe geometrie beoordelen we of conforme koelinzetstukken hun kosten rechtvaardigen.
4. T1-bemonstering en validatie: tijdens de eerste proefruns meten we de werkelijke holtetemperaturen met thermokoppels en vergelijken we deze met de simulatie. We passen koelmiddeldebieten en -temperaturen aan om de doelwaarden te halen.
5. Productiebewaking: gedurende de productierun volgen we cyclustijd, koelmiddel-ΔT en onderdeelafmetingen om verslechtering van de koeling vroegtijdig te detecteren.

Met meer dan 15 jaar ervaring in matrijzenbouw en ruim 45 spuitgietmachines⁵ van 50 tot 1,600 ton beschikt ZetarMold over de technische diepgang en productiecapaciteit om koelgeoptimaliseerde matrijzen te leveren voor alles van kleine elektronische connectoren tot grote autopanelen.

FAQ

Wat is een gebruikelijke koeltijd voor spuitgegoten onderdelen?

Bij standaardonderdelen met een wanddikte van 2–3 mm ligt de koeltijd afhankelijk van de hars doorgaans tussen 8 en 30 seconden. ABS met wanden van 2 mm koelt in ongeveer 8–10 seconden, terwijl PC van 3 mm 26–32 seconden kan vergen. Koeling vertegenwoordigt doorgaans 60–80% van de totale cyclustijd.

Maakt conforme koeling echt een groot verschil?

Ja. Onze ervaring bij ZetarMold is dat conforme koeling de koeltijd bij geometrisch complexe onderdelen doorgaans met 20–40% verkort. De grootste winst wordt behaald bij diepgetrokken onderdelen, onderdelen met dikke kernen en matrijzen met meerdere caviteiten waar conventionele kanalen geen uniforme temperatuurverdeling kunnen bereiken.

Kan ik de koeltijd verkorten zonder de matrijs aan te passen?

Hoe de koeltijd bij spuitgieten te verminderen? Belangrijkste punten – Koeltijd beslaat 60–80% van de totale cyclusduur — een vermindering van zelfs 10–15% kan de doorvoer aanzienlijk verhogen. – Geoptimaliseerd koelkanaalontwerp (conform koelen) kan de koeltijd met 20–40% verminderen in vergelijking met conventionele recht geboorde lijnen. – Materiaal…

Welke koelmiddeltemperatuur moet ik gebruiken?

Voor amorfe harsen (ABS, PC, PS, PMMA) gebruiken we doorgaans koelmiddel van 10–20 °C. Voor semikristallijne harsen (PP, PA, POM, PBT) is 15–40 °C gebruikelijk — deze harsen hebben gecontroleerde kristallisatie nodig, zodat te koud koelmiddel de onderdeelkwaliteit kan schaden. Controleer altijd het gegevensblad van de hars voor de aanbevolen matrijstemperatuurbereiken.

Hoe weet ik of mijn koelkanalen efficiënt werken?

Meet het temperatuurverschil tussen de koelmiddelinlaat en -uitlaat. Als ΔT groter is dan 3 °C, is het debiet waarschijnlijk te laag. Controleer ook de drukval over de circuits — een plotselinge stijging wijst op een verstopping of kalkaanslag. Thermische beeldvorming van uitgeworpen onderdelen kan hete zones zichtbaar maken die op tekortkomingen in de koeling wijzen.

Is berylliumkoper veilig voor gebruik in matrijzen?

BeCu-legeringen zijn in vaste vorm veilig als matrijsinzetstukken. Het gezondheidsrisico betreft uitsluitend berylliumstof tijdens het verspanen. Bij ZetarMold volgen we de OSHA-richtlijnen en gebruiken we geschikte ventilatie en PPE bij het verspanen van BeCu. Eenmaal in de matrijs geïnstalleerd vormen BeCu-inzetstukken geen risico en leveren ze uitstekende thermische prestaties.

Samenvatting

Het verkorten van de koeltijd bij spuitgieten is een van de optimalisaties met het hoogste rendement die u kunt uitvoeren. Het verkort de cyclustijd, verlaagt de kosten per onderdeel, verhoogt de machinebeschikbaarheid en verbetert — mits correct uitgevoerd — de productkwaliteit door gelijkmatiger koelen.

De belangrijkste strategieën, in volgorde van impact:

1. Ontwerp onderdelen met een uniforme, minimale wanddikte
2. Optimaliseer de indeling van koelkanalen (en overweeg conforme koeling voor complexe onderdelen)
3. Gebruik matrijsmaterialen met een hoge warmtegeleiding waar conventionele kanalen niet kunnen komen
4. Zorg in elk circuit voor turbulente koelmiddelstroming
5. Valideer met simulatie en temperatuurmeting in de matrijs

Bij ZetarMold is koeloptimalisatie ingebouwd in ons standaardproces — het is geen bijzaak. Hebt u te maken met lange cyclustijden, kromtrekproblemen of een wisselende onderdeelkwaliteit, neem dan contact op met ons engineeringteam voor een gratis DFM-beoordeling en koelanalyse. Bekijk onze Complete gids voor spuitgieten voor een uitgebreid overzicht. Bekijk onze Complete gids voor spuitgieten voor een uitgebreid overzicht. Bekijk onze Complete gids voor spuitgieten voor een uitgebreid overzicht. Bekijk onze Complete gids voor spuitgieten voor een uitgebreid overzicht.

1. Thermodynamica: de tak van de natuurkunde die zich bezighoudt met warmteoverdracht en energieomzetting. Bij spuitgieten bepaalt deze hoe snel warmte van de gesmolten kunststof via het matrijsstaal naar het koelmiddel stroomt. ↩
2. Warmtevervormingstemperatuur (HDT): de temperatuur waarbij een kunststof proefstuk onder een bepaalde belasting vervormt (doorgaans 0.45 of 1.82 MPa). Deze geeft de maximale gebruikstemperatuur aan en bepaalt mede de minimale uitwerptemperatuur voor gevormde onderdelen. ↩
3. Thermische diffusiviteit: een materiaaleigenschap (α = k / (ρ × Cp)) die aangeeft hoe snel temperatuurveranderingen zich door een materiaal verspreiden. Een hogere diffusiviteit betekent snellere afkoeling. Eenheid: mm²/s. ↩
4. Conforme koelkanalen: koelkanalen die de contour van het oppervlak van de matrijsholte volgen en een constante afstand tot het onderdeel bewaren. Ze worden doorgaans vervaardigd via 3D-metaalprinten (DMLS/SLM), omdat conventioneel boren niet mogelijk is. ↩
5. Bereik van de sluitkracht: de kracht (gemeten in metrische ton) waarmee de spuitgietmachine de matrijshelften tijdens het inspuiten gesloten houdt. Het bereik van 50–1,600 ton van ZetarMold omvat onderdelen van kleine precisiecomponenten tot grote constructiepanelen. ↩
