Il raffreddamento è il fattore silenzioso che allunga il tempo ciclo nello stampaggio a iniezione. Nello stabilimento ZetarMold abbiamo monitorato migliaia di commesse e riscontrato con regolarità che il raffreddamento rappresenta il 60–80% del ciclo totale. In un ciclo di 30 secondi, quindi, circa 18–24 secondi trascorrono semplicemente in attesa che il pezzo sia abbastanza freddo da poter essere espulso. Anche una modesta riduzione del 15% può far risparmiare 3–4 secondi per stampata e, su una produzione annua di 500.000 pezzi, liberare centinaia di ore di capacità della pressa a iniezione.

In questa guida illustrerò le strategie collaudate che adottiamo in ZetarMold per ridurre il tempo di raffreddamento nello stampaggio a iniezione: dalla scelta dei materiali e dalla progettazione del pezzo fino all’ingegnerizzazione dello stampo e all’ottimizzazione del processo. Ogni raccomandazione nasce dall’esperienza concreta maturata in produzione.

10–13

Il tempo di raffreddamento è importante perché rappresenta la componente maggiore del ciclo di stampaggio a iniezione, in genere il 60–80% della durata totale. Ridurlo abbassa direttamente il costo unitario, aumenta l’utilizzo della macchina e abbrevia i tempi di consegna.

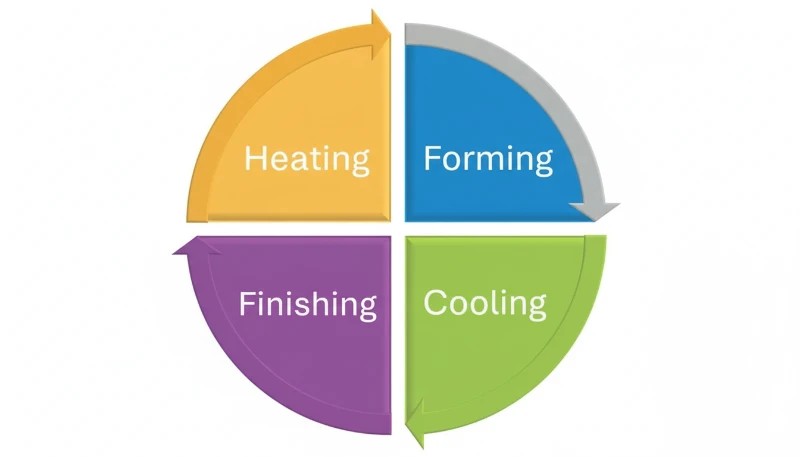

Il ciclo di stampaggio a iniezione si articola in quattro fasi: chiusura dello stampo, iniezione/mantenimento, raffreddamento ed espulsione. Tra queste domina il raffreddamento. Il motivo è semplice e dipende dalla termodinamica¹: la plastica fusa entra nella cavità a 200–300 °C, secondo la resina, e deve scendere fino alla sua temperatura di deflessione sotto carico² — spesso 60–120 °C — prima che il pezzo diventi sufficientemente rigido da essere espulso senza deformarsi.

In alcuni progetti di ZetarMold, il ciclo originale del cliente era di 45 secondi. Ottimizzando soltanto il raffreddamento, lo abbiamo ridotto a 32 secondi, con una diminuzione del 29%. Su un volume annuo di 200.000 pezzi, ciò ha consentito di risparmiare oltre 720 ore macchina all’anno.

Che cosa determina innanzitutto il tempo di raffreddamento?

Il tempo di raffreddamento è determinato principalmente da quattro fattori: spessore della parete del pezzo, proprietà termiche della resina plastica, temperatura dello stampo ed efficienza dei canali di raffreddamento. Tra questi, lo spessore della parete ha l’impatto maggiore: il tempo di raffreddamento aumenta approssimativamente con il quadrato dello spessore.

La formula classica per stimare il tempo di raffreddamento è:

Dove s è lo spessore della parete, α è la diffusività termica³ della plastica, T_melt è la temperatura del fuso, T_mold è la temperatura superficiale dello stampo e T_eject è la temperatura di espulsione.

Il punto essenziale: raddoppiare lo spessore della parete da 2 mm a 4 mm quadruplica approssimativamente il tempo di raffreddamento. Per questo lo spessore uniforme delle pareti è uno dei primi aspetti che esaminiamo nei controlli DFM di ZetarMold.

In che modo il progetto del pezzo può ridurre il tempo di raffreddamento?

L’ottimizzazione del progetto del pezzo può ridurre il tempo di raffreddamento del 15–30% senza modifiche allo stampo o al processo. La strategia progettuale più efficace consiste nel mantenere uniforme lo spessore delle pareti nell’intero pezzo, puntando allo spessore minimo che soddisfa i requisiti strutturali.

Ecco su cosa ci concentriamo durante la revisione DFM in ZetarMold:

• Spessore uniforme delle pareti: le sezioni spesse funzionano da serbatoi di calore. In un pezzo con pareti da 2 mm e un bossaggio da 4 mm, il limite è imposto dal bossaggio: il tempo di raffreddamento dell’intero pezzo dipende dalla sezione più spessa. Consigliamo di svuotare le zone massicce e utilizzare nervature al posto delle sezioni piene.
• Progettazione delle nervature: le nervature dovrebbero avere uno spessore pari al 50–60% della parete adiacente. Nervature troppo spesse provocano risucchi e prolungano il tempo di raffreddamento.
• Evitare tasche profonde e angoli massicci: gli angoli interni accumulano calore. L’aggiunta di raccordi con raggio R ≥ 0,5 × lo spessore della parete favorisce il trasferimento di calore verso la superficie dello stampo.
• Sostituzione del materiale: se l’applicazione lo consente, passare da una resina a raffreddamento lento, ad esempio PC con α = 0,10 mm²/s, a una più rapida, come ABS con α = 0,12 mm²/s, può ridurre il tempo di raffreddamento del 10–20%.

Un nostro cliente produceva un contenitore in PP a parete spessa con un tempo di raffreddamento di 35 secondi. Riprogettando la base, passando da una struttura piena di 4 mm a una struttura nervata di 2.5 mm, abbiamo ridotto il tempo di raffreddamento a 18 secondi: un miglioramento del 49% senza alcuna perdita di rigidità.

Quale ruolo svolge la progettazione dello stampo nella riduzione del tempo di raffreddamento?

La progettazione dello stampo è la leva più potente per ridurre il raffreddamento: un layout ottimizzato può ridurne il tempo del 20–40% rispetto ai progetti convenzionali. La chiave è portare i canali del refrigerante il più vicino possibile alla superficie della cavità con spaziatura uniforme.

In ZetarMold seguiamo questi principi di ingegneria degli stampi:

Configurazione dei canali di raffreddamento

I tradizionali canali rettilinei forati sono limitati dalla geometria di fabbricazione. Puntiamo a:

• Diametro del canale: 8–12 mm per la maggior parte degli stampi
• Distanza canale-superficie: 1,5–2 volte il diametro del canale
• Distanza tra canali: 3–5× il diametro del canale
• Flusso turbolento (numero di Reynolds > 10,000) per il massimo trasferimento di calore

Raffreddamento conforme

I canali di raffreddamento conformati⁴ seguono il profilo della superficie del pezzo, mantenendo una distanza costante dalla parete della cavità. Per le geometrie complesse del nucleo, dove la foratura convenzionale non può arrivare, utilizziamo inserti metallici stampati in 3D mediante DMLS, in acciaio maraging o inossidabile.

In un progetto recente — un alloggiamento automobilistico a imbutitura profonda — il raffreddamento conformale ha ridotto il tempo di raffreddamento da 28 secondi a 17 secondi (riduzione del 39%) e ha praticamente eliminato la deformazione che affliggeva la versione con raffreddamento convenzionale.

Selezione del materiale dello stampo

Per le zone con punti caldi, talvolta utilizziamo inserti ad alta conducibilità:

• BeCu (rame al berillio): conducibilità termica di circa 110 W/m·K, rispetto ai circa 30 W/m·K dell’acciaio P20. Utilizziamo inserti in BeCu nei perni anima e nelle zone non raggiungibili dai canali.
• Leghe Ampcoloy: fino a 160 W/m·K, eccellenti per gli inserti anima nelle zone con nervature profonde.

Nella nostra esperienza, il solo passaggio di un perno centrale da P20 a BeCu ha ridotto il tempo di raffreddamento locale del 25–35%.

Come ottimizzare i parametri di processo per ridurre il tempo di raffreddamento?

L’ottimizzazione dei parametri di processo può ridurre del 5–15% il tempo di raffreddamento di uno stampo esistente senza alcuna modifica hardware. I tre parametri critici sono la temperatura del refrigerante, la portata del refrigerante e il setpoint della temperatura dello stampo.

Ecco cosa regoliamo in ZetarMold durante le prove di produzione:

• Temperatura del refrigerante: in genere lavoriamo a 10–15 °C con le resine amorfe (ABS, PC, PS) e a 15–40 °C con quelle semicristalline (PP, PA, POM). La capacità del refrigeratore deve essere adeguata: un’unità sottodimensionata lascia aumentare gradualmente la temperatura del refrigerante durante la produzione.
• Portata: puntiamo a ottenere un flusso turbolento in ogni circuito. Un controllo semplice consiste nel verificare l’aumento di temperatura del refrigerante tra uscita e ingresso: se supera 3 °C, è probabile che la portata sia insufficiente. Il nostro obiettivo è ΔT ≤ 2 °C.
• Bilanciamento dei circuiti: i circuiti paralleli devono essere bilanciati affinché ogni canale riceva una portata adeguata. I circuiti in serie sono più semplici, ma creano gradienti termici: l’ultimo canale è sempre più caldo.
• Temperatura del fuso: lavorare nella parte bassa dell’intervallo raccomandato dal produttore della resina, ad esempio a 220 °C anziché 240 °C per l’ABS, riduce il carico termico che lo stampo deve smaltire. Una temperatura troppo bassa, però, può causare riempimenti incompleti o una finitura superficiale scadente.

Di recente abbiamo ottimizzato uno stampo a 4 cavità per una miscela PC/ABS riequilibrando i circuiti del refrigerante e riducendone la temperatura da 25 °C a 12 °C. Il tempo di raffreddamento è sceso da 22 a 18 secondi: un miglioramento del 18% senza alcun investimento di capitale.

Simulazione e tecnologia possono ridurre ulteriormente il tempo di raffreddamento?

Sì: la simulazione del flusso nello stampo può prevedere le prestazioni di raffreddamento con un’accuratezza dell’85–95% prima di tagliare l’acciaio, consentendo di ottimizzare la disposizione dei canali, identificare i punti caldi e convalidare digitalmente le modifiche al design. In ZetarMold eseguiamo l’analisi Moldflow su ogni nuovo progetto come prassi standard.

Tecnologie principali che utilizziamo:

• Moldflow / Moldex3D: analisi tridimensionale completa del raffreddamento, comprendente la risposta termica transitoria, la caduta di pressione nel circuito del refrigerante e la previsione delle deformazioni.
• Termografia: dopo lo stampaggio utilizziamo telecamere IR per convalidare le previsioni della simulazione e individuare i punti caldi residui sui pezzi espulsi.
• Monitoraggio della temperatura dello stampo: termocoppie collocate nello stampo nei punti critici forniscono un riscontro in tempo reale durante la produzione. Se la temperatura superficiale della cavità supera il valore obiettivo, lo rileviamo immediatamente.

La simulazione è particolarmente utile per gli stampi multicavità, nei quali la variazione del raffreddamento tra una cavità e l’altra causa incoerenza dimensionale. Avevamo uno stampo a 8 cavità per un dispositivo medicale in cui la simulazione ha rivelato che le cavità 3 e 6 funzionavano a una temperatura superiore di 8 °C rispetto alle altre. La riprogettazione di quei due circuiti di raffreddamento ha portato tutte le cavità entro ±1,5 °C e ci ha consentito di ridurre di 4 secondi il tempo di raffreddamento complessivo.

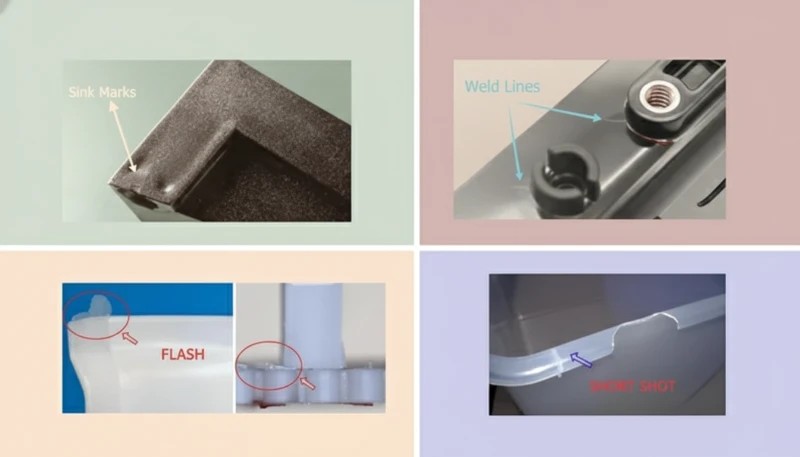

Quali sono gli errori di raffreddamento più comuni da evitare?

L’errore più comune è considerare il raffreddamento solo in un secondo momento: si progettano prima cavità e anima, quindi si inseriscono i canali di raffreddamento nello spazio rimasto. Questo approccio comporta sistematicamente tempi di raffreddamento superiori del 20–40% rispetto al necessario.

Ecco gli errori principali che riscontriamo in ZetarMold durante l’audit degli stampi dei clienti:

1. Portata insufficiente del refrigerante: il flusso laminare nei canali riduce l’efficienza dello scambio termico del 60–80%. Verificare sempre che il numero di Reynolds sia > 10.000.
2. Circuiti sbilanciati: in un collettore parallelo, il percorso più breve riceve la portata maggiore. Senza limitatori di bilanciamento, alcuni canali ricevono troppo poco refrigerante mentre altri ne ricevono troppo.
3. Accumulo di calcare e depositi: con il tempo, i depositi minerali riducono la sezione dei canali e isolano le pareti. Consigliamo una pulizia annuale e l’impiego di acqua trattata o refrigeranti a base di glicole.
4. Trascurare il lato di espulsione: il lato B, quello del nucleo, spesso dispone di un raffreddamento inferiore rispetto al lato A, quello della cavità. Poiché il pezzo si ritira sul nucleo, è proprio qui che serve più raffreddamento per evitare adesione e deformazioni.
5. Raffreddamento eccessivo: sì, esiste davvero. Raffreddare un pezzo troppo rapidamente o in modo non uniforme genera tensioni interne, deformazioni e persino cricche nelle resine fragili come PS o PMMA. L’obiettivo è un raffreddamento uniforme e controllato, non semplicemente rapido.

In che modo ZetarMold ottimizza il raffreddamento per i clienti?

In ZetarMold integriamo l’ottimizzazione del raffreddamento in ogni fase del progetto, dalla revisione DFM iniziale alla progettazione dello stampo, al campionamento e alla produzione. Il nostro approccio riduce in genere il tempo di raffreddamento del 15–35% rispetto agli stampi medi del settore.

Ecco il nostro flusso di lavoro standard:

1. Analisi DFM: esaminiamo la geometria del pezzo per verificare l’uniformità dello spessore delle pareti, la presenza di sezioni massicce e gli elementi che ostacolano il raffreddamento. Segnaliamo i problemi e proponiamo modifiche prima di iniziare la progettazione dello stampo.
2. Progettazione dello schema di raffreddamento: i nostri progettisti definiscono i canali di raffreddamento per primi, non per ultimi. Utilizziamo Moldflow per simulare le prestazioni termiche e perfezionare iterativamente la posizione dei canali.
3. Valutazione del raffreddamento conformato: per i pezzi con nuclei profondi, pareti alte e sottili o geometrie complesse, valutiamo se il costo degli inserti con raffreddamento conformato sia giustificato.
4. Campionatura e convalida T1: durante le prime prove misuriamo con termocoppie le temperature effettive della cavità e le confrontiamo con la simulazione. Regoliamo portata e temperatura del refrigerante per raggiungere i valori obiettivo.
5. Monitoraggio della produzione: controlliamo il tempo ciclo, il ΔT del refrigerante e le dimensioni dei pezzi per tutta la produzione, così da individuare tempestivamente il deterioramento del raffreddamento.

Con oltre 15 anni di esperienza nella costruzione di stampi e più di 45 presse a iniezione⁵ da 50 a 1.600 tonnellate, ZetarMold dispone delle competenze ingegneristiche e della capacità produttiva necessarie per fornire stampi ottimizzati per il raffreddamento, dai piccoli connettori elettronici ai grandi pannelli automobilistici.

FAQ

Qual è il tempo di raffreddamento tipico dei pezzi stampati a iniezione?

Per pezzi standard con pareti di 2–3 mm, il tempo di raffreddamento varia tipicamente da 8 a 30 secondi a seconda della resina. L’ABS con pareti da 2 mm si raffredda in circa 8–10 secondi, mentre il PC da 3 mm può richiedere 26–32 secondi. Il raffreddamento rappresenta generalmente il 60–80% del tempo ciclo totale.

Il raffreddamento conformato fa davvero una grande differenza?

Sì. Secondo la nostra esperienza in ZetarMold, il raffreddamento conformato riduce generalmente il tempo di raffreddamento del 20–40% sui pezzi geometricamente complessi. I maggiori vantaggi si ottengono sui pezzi imbutiti in profondità, sui pezzi con anime spesse e sugli stampi multicavità nei quali i canali convenzionali non riescono a garantire una distribuzione uniforme della temperatura.

Posso ridurre il tempo di raffreddamento senza modificare lo stampo?

Come Ridurre il Tempo di Raffreddamento nello Stampaggio a Iniezione? Punti Chiave – Il tempo di raffreddamento rappresenta il 60–80% del tempo totale del ciclo — ridurlo anche solo del 10–15% può aumentare drasticamente la produttività. – Un design ottimizzato dei canali di raffreddamento (raffreddamento conforme) può ridurre il tempo di raffreddamento del 20–40% rispetto alle linee rette forate convenzionali. – Il materiale…

Quale temperatura del refrigerante devo usare?

Per le resine amorfe (ABS, PC, PS, PMMA), utilizziamo in genere un refrigerante a 10–20 °C. Per le resine semicristalline (PP, PA, POM, PBT), sono comuni 15–40 °C: queste resine richiedono una cristallizzazione controllata, pertanto un refrigerante eccessivamente freddo può compromettere la qualità del pezzo. Verificare sempre nella scheda tecnica della resina gli intervalli di temperatura dello stampo consigliati.

Come posso sapere se i canali di raffreddamento funzionano in modo efficiente?

Misurare la differenza di temperatura tra ingresso e uscita del refrigerante. Se ΔT supera 3 °C, la portata è probabilmente troppo bassa. Verificare anche la caduta di pressione nei circuiti: un aumento improvviso indica un’ostruzione o un accumulo di incrostazioni. L’imaging termico delle parti espulse può rivelare punti caldi indicativi di carenze nel raffreddamento.

Il rame al berillio è sicuro da usare negli stampi?

Le leghe BeCu sono sicure in forma solida come inserti per stampi. Il rischio sanitario riguarda esclusivamente la polvere di berillio generata durante la lavorazione. Presso ZetarMold seguiamo le linee guida OSHA e utilizziamo ventilazione e PPE adeguati durante la lavorazione del BeCu. Una volta installati nello stampo, gli inserti BeCu non comportano rischi e offrono prestazioni termiche eccellenti.

Sintesi

Ridurre il tempo di raffreddamento nello stampaggio a iniezione è una delle ottimizzazioni con il ROI più elevato. Accorcia il ciclo, riduce il costo per pezzo, aumenta la disponibilità della macchina e, se eseguita correttamente, migliora la qualità grazie a un raffreddamento più uniforme.

Le strategie principali, in ordine di impatto:

1. Progettare pezzi con pareti uniformi e dello spessore minimo
2. Ottimizzare la disposizione dei canali di raffreddamento (e valutare il raffreddamento conformale per i pezzi complessi)
3. Utilizzare materiali per stampi ad alta conducibilità dove i canali convenzionali non possono arrivare
4. Garantire un flusso turbolento del refrigerante in ogni circuito
5. Convalidare mediante simulazione e misurazione della temperatura nello stampo

In ZetarMold, l’ottimizzazione del raffreddamento è parte integrante del nostro processo standard, non un ripensamento tardivo. Se dovete affrontare cicli lunghi, problemi di deformazione o una qualità dei pezzi incostante, contattate il nostro team tecnico per un’analisi DFM e del raffreddamento gratuita. Consultate la nostra Guida completa allo stampaggio a iniezione per una panoramica esaustiva. Consultate la nostra Guida completa allo stampaggio a iniezione per una panoramica esaustiva. Consultate la nostra Guida completa allo stampaggio a iniezione per una panoramica esaustiva. Consultate la nostra Guida completa allo stampaggio a iniezione per una panoramica esaustiva.

1. Termodinamica: ramo della fisica che studia il trasferimento di calore e la conversione dell’energia. Nello stampaggio a iniezione determina la velocità con cui il calore passa dalla plastica fusa, attraverso l’acciaio dello stampo, fino al refrigerante. ↩
2. Temperatura di deflessione sotto carico (HDT): temperatura alla quale un provino di plastica si deforma sotto un carico specificato, in genere 0,45 o 1,82 MPa. Indica la temperatura massima di esercizio e orienta la scelta della temperatura minima di espulsione dei pezzi stampati. ↩
3. Diffusività termica: proprietà di un materiale (α = k / (ρ × Cp)) che misura la velocità con cui le variazioni di temperatura si propagano al suo interno. Una diffusività maggiore comporta un raffreddamento più rapido. Unità di misura: mm²/s. ↩
4. Canali di raffreddamento conformati: canali che seguono il profilo della superficie della cavità dello stampo, mantenendo una distanza costante dal pezzo. Sono generalmente realizzati mediante stampa 3D dei metalli (DMLS/SLM), poiché non possono essere prodotti con la foratura convenzionale. ↩
5. Gamma di forza di chiusura: forza, misurata in tonnellate metriche, applicata dalla pressa a iniezione per mantenere chiuse le due metà dello stampo durante l’iniezione. La gamma ZetarMold da 50 a 1.600 tonnellate copre pezzi che vanno dai piccoli componenti di precisione ai grandi pannelli strutturali. ↩
