Wat is FDM 3D-printtechnologie en hoe werkt het?
Fused Deposition Modeling (FDM) is een veelgebruikte additieve productietechnologie die objecten laag voor laag vervaardigt met thermoplastische filamenten. Het is een economische en veelzijdige oplossing voor het produceren van duurzame prototypes en functionele onderdelen in meerdere industrieën.

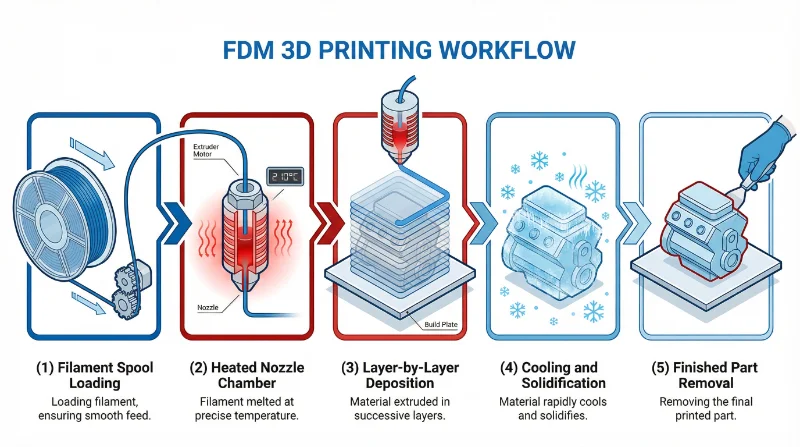

Hoe FDM werkt: een gedetailleerd stapsgewijs proces
Filament laden
Thermoplastische filamentspoelen worden in de printer geladen en dienen als grondstof voor de constructie.
Verwarmen en extrusie
Het filament wordt door een verwarmd mondstuk geleid, waar het in gesmolten toestand verandert.
Laag-voor-laag afzetting
De printer plaatst het gesmolten filament op een bouwplatform, waarbij de dwarsdoorsnedegeometrie van het CAD-model wordt gevolgd.
Afkoelen en stollen
Terwijl het gesmolten filament wordt neergelegd, koelt het af en stolt het vrijwel onmiddellijk.
Finale voltooiing van het object
Nadat alle lagen zijn opgebouwd, ontstaat er een afgewerkt onderdeel dat kan worden verwijderd en nabewerkt.
FDM versus stereolithografie (SLA) en selectieve lasersintering (SLS)
Door FDM te vergelijken met SLA en SLS kunt u de beste printtechnologie voor uw specifieke toepassing identificeren.
| Functie | FDM (Fused Deposition Modellering) | SLA (stereolithografie) | SLS (selectief lasersinteren) |
|---|---|---|---|
| Type materiaal | Thermoplastische filamenten | Fotopolymeerhars | Poedergebaseerde polymeren |
| Sterkte | Duurzame, functionele onderdelen voor mechanische toepassingen | Hoge precisie; geschikt voor gedetailleerde en esthetische onderdelen | Sterk en geschikt voor ingewikkelde geometrieën |
| Afwerking oppervlak | Zichtbare laaglijnen | Gladde, gepolijste afwerkingen | Iets ruwe, matte afwerking door poederresten |
| Ondersteunende structuren | Vereist voor uitsteeklengtes en complexe geometrieën | Vereist voor niet-ondersteunde geometrieën | Geen ondersteuning nodig (poeder biedt ondersteuning) |
| Kosten | Betaalbare instel- en materiaalkosten | Hogere materiaal- en operationele kosten | Dure technologie van industriële kwaliteit |
| Gebruiksgemak | Gebruiksvriendelijk en overal verkrijgbaar | Matige complexiteit; vereist harsbehandeling | Complex en vereist gespecialiseerde apparatuur |
| Beste toepassingen | Prototypes, functionele onderdelen en productie in kleine volumes | Modellen met hoge resolutie, zoals tandheelkundige onderdelen en sieradenonderdelen | Complexe, uiterst gedetailleerde batchproductie |
FDM versus SLA
Kies voor FDM als duurzaamheid en kosten prioriteit hebben, vooral voor functionele mechanische onderdelen. Gebruik SLA voor zeer gedetailleerde esthetische prototypes die een hoge precisie vereisen, zoals tandheelkundige modellen en sieradenontwerpen.
FDM: Thermoplasten, duurzaam, budgetvriendelijk, zichtbare laaglijnen
SLA: Lichtgevoelige hars, precies, gladde afwerking, hogere kosten
FDM versus SLS
Om de resultaten van FDM te optimaliseren, volg deze essentiële richtlijnen:
FDM: Thermoplastische filamenten, vereist ondersteuning, eenvoudige bediening
SLS: Op poederbasis, geen ondersteuningen nodig, complex industrieel niveau

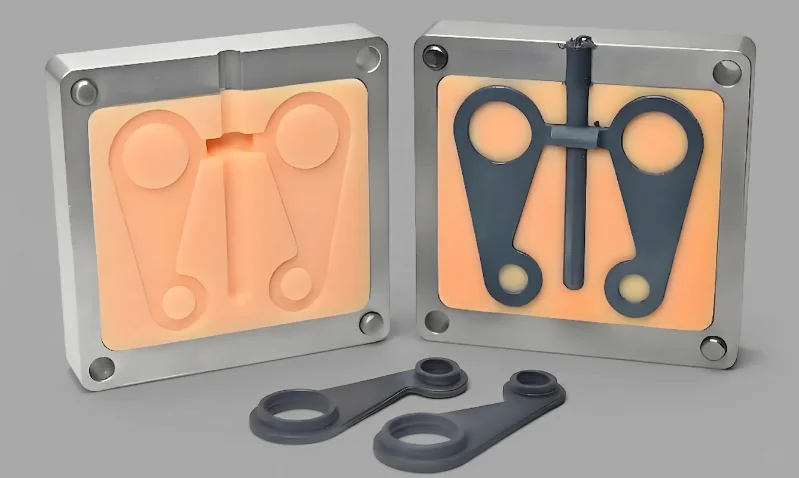

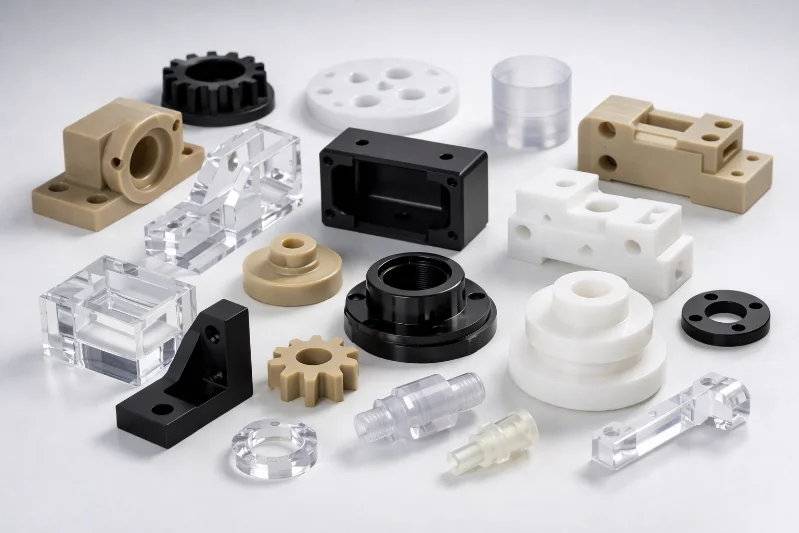

FDM versus spuitgieten
Spuitgieten en FDM dienen verschillende doeleinden, afhankelijk van de volumevereisten en productietijdlijnen.
Productievolume
FDM: Laag tot gemiddeld | Spuitgieten: Hoog
Doorlooptijd
FDM: Snel (dagen) | Spuitgieten: Langdurig (weken/maanden)
Installatiekosten
FDM: Minimaal | Spuitgieten: Hoog (matrijskosten)
Nederlandse aanduiding: Pro-tip
Maximaliseer de efficiëntie door prototypes te maken met FDM voordat u de productie opschaalt, en bespaar tijd en middelen.
FDM
Spuitgieten
FDM versus CNC-gefreesde onderdelen
FDM- en CNC-bewerking bieden unieke voordelen, afhankelijk van ontwerpvereisten en materiaalkeuze.
Kostenefficiëntie
FDM
Lagere productiekosten voor op maat gemaakte of complexe onderdelen
CNC
Hogere kosten als gevolg van materiaalverspilling en bewerking
Materiaalsoorten
FDM
Richt zich op thermoplastische filamenten
CNC
Wat zijn de toepassingen van FDM?
FDM transformeert ideeën in tastbare oplossingen in een breed scala van industrieën en biedt veelzijdigheid, kostenefficiëntie en functionele betrouwbaarheid:
1. Ruimtevaart:
Lichtgewicht componenten verbeteren de brandstofefficiëntie, terwijl goedkope mallen, armaturen en on-demand gereedschappen snelle ontwerpherhalingen tijdens het ontwikkelingsproces mogelijk maken.

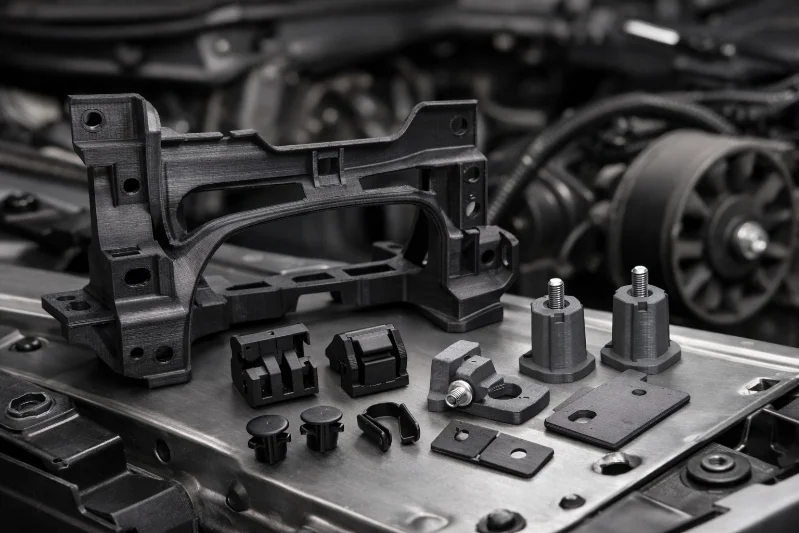

2. Automobiel:
Functionele prototypes, zoals beugels, armaturen, dashboards en reserveonderdelen, helpen de ontwikkelingstijden te verkorten en maken op maat gemaakte of kleine precisieproductie mogelijk.

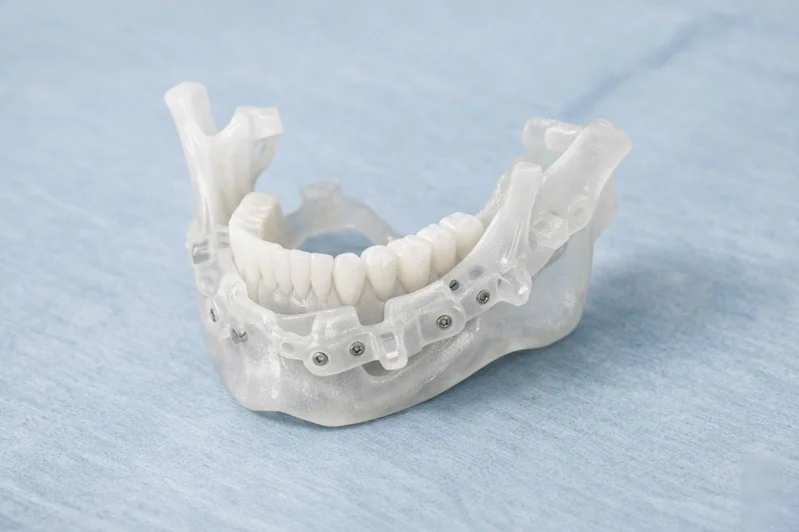

3. Gezondheidszorg:
Anatomische modellen helpen de chirurgische planning, protheses die zijn afgestemd op patiënten bieden een betere bruikbaarheid en gespecialiseerde chirurgische instrumenten zorgen voor duurzaamheid tijdens sterilisatieprocedures.
Breder assortiment: metalen, kunststoffen, composieten
Complexe geometrieën
FDM
Geschikt voor interne holtes, uitsteeksels, lichtgewicht constructies
CNC

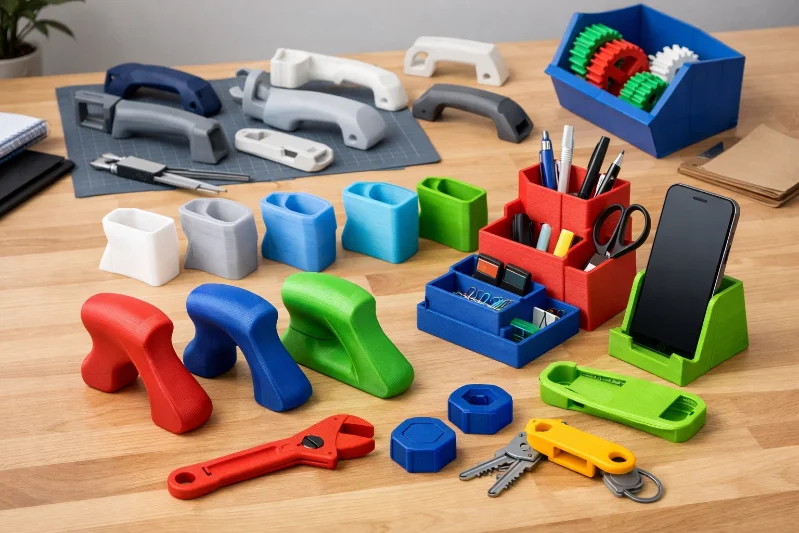

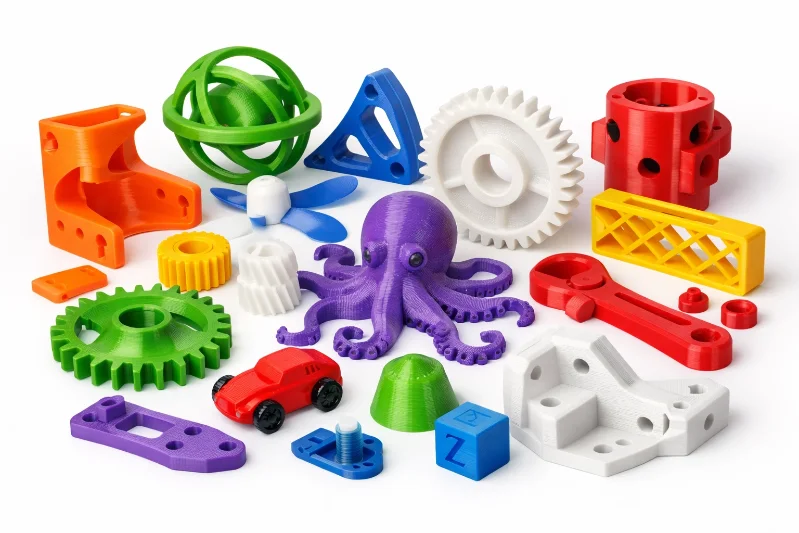

4. Consumentengoederen:
Ontwerpers maken gebruik van FDM voor ergonomische producten, verpakkingsprototypes en betaalbare versies van speelgoed, gadgets en thuisoplossingen om de functionaliteit vóór productie te valideren.
5. Onderwijs en onderzoek:
FDM biedt kosteneffectieve hulpmiddelen voor het onderwijzen van technische en STEM-concepten en stelt universiteiten in staat prototypen te maken van innovatieve ontwerpen voor academische onderzoeksprojecten.

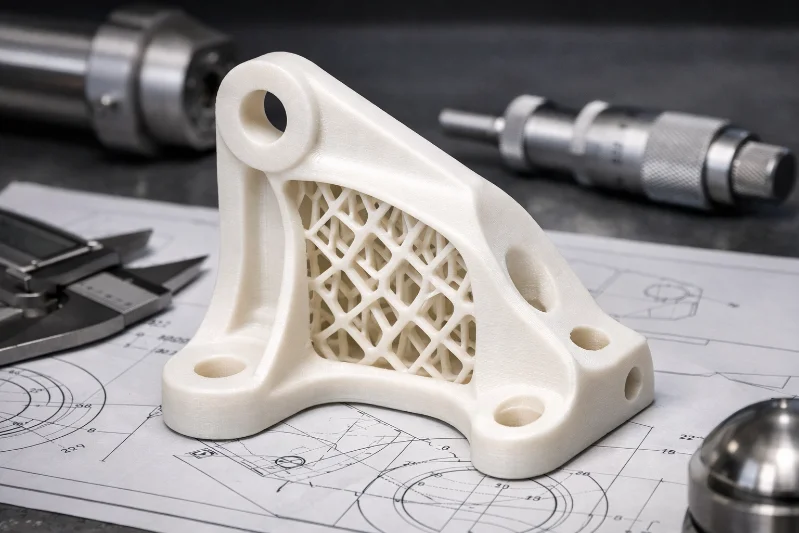

6. Industrieel:
FDM ondersteunt de creatie van aangepaste assemblagetools zoals mallen, armaturen, robotachtige eindeffectoren en gereedschapsonderdelen voor het stroomlijnen van workflows en het optimaliseren van processen.
FDM vs. SLS
Leer alles over FDM 3D-printen, van hoe het werkt tot de toepassingen ervan in verschillende sectoren. Upload vandaag nog uw model voor een offerte!
Het beste voor vlakke of symmetrische geometrieën met hoge tolerantie
FDM
CNC-bewerking
ABS
Sterker en hittebestendig, maar vereist ventilatie. Vaak gebruikt voor duurzame functionele onderdelen.
PETG
Hoe kiest u de juiste FDM-filamenten?
De juiste filamentkeuze is cruciaal voor het optimaliseren van sterkte, functionaliteit en algehele prestaties.
Hittebestendig en extreem duurzaam voor geavanceerde technische onderdelen.
Combineert sterkte en chemische weerstand. Ideaal voor onderdelen die zijn blootgesteld aan vocht of chemicaliën.
Nylonmateriaal
Biedt uitstekende flexibiliteit en slagvastheid, geschikt voor industriële toepassingen.
Polycarbonaat (PC)
Tips voor filamentselectie:
Houd rekening met eisen aan mechanische sterkte, de mogelijkheden van de printer en omgevingsfactoren bij het kiezen van filamenttypes. Voor onderdelen met hoge precisie bieden technische filamenten zoals Nylon en PC superieure prestaties.
Krijg deskundig advies van ons team om de materiaalkeuze voor uw project te optimaliseren.
PLA
Biedt printgemak en betaalbaarheid, waardoor het perfect is voor visuele prototypes.
Algemene nabewerkingstechnieken voor FDM-afdrukken
Nabewerking speelt een cruciale rol bij het verbeteren van de kwaliteit en functionaliteit van FDM-geprinte onderdelen. Deze technieken verheffen eenvoudige 3D-prints tot gepolijste en professionele componenten:
1. Schuren:
Schuren is een handmatig proces waarbij zichtbare laaglijnen en oneffenheden worden verwijderd. Begin met grof schuurpapier om ruwe oppervlakken glad te strijken en ga dan geleidelijk over naar fijnere korrels voor een gepolijste en uniforme afwerking. Het is vooral handig voor vlakke en gebogen oppervlakken en dient als basis voor verdere stappen zoals schilderen of coaten.
2. Chemisch gladmaken:
Voor materialen als ABS is chemisch gladmaken met acetondamp een populaire methode om een glad, glanzend uiterlijk te creëren. De damp smelt het buitenoppervlak lichtjes, waardoor laaglijnen worden geëlimineerd zonder uitgebreide handmatige inspanning. Deze methode vereist een nauwkeurige behandeling om te voorkomen dat ingewikkelde details te glad worden of vervormd.
Key Design for Manufacturing (DFM) richtlijnen voor FDM
Volg deze essentiële richtlijnen om de FDM-resultaten te optimaliseren:
- Wanddikte: Dikkere wanden (minimaal 1,2 mm) verbeteren de algehele structurele integriteit.
- Overhanghoeken: Overhangen mogen niet groter zijn dan 45°, anders vereisen ze steunstructuren.
- Vuldichtheid: voor sterkte-kritische onderdelen wordt een vuldichtheid ≥ 50% aanbevolen, wat duurzaamheid in evenwicht brengt met printefficiëntie.
- Laaghoogte: Gebruik voor fijne details lagere laaghoogtes (≤0,2 mm). Dikkere lagen (≥0,3 mm) zijn beter voor snellere productie.
- Afgeronde hoeken en filets: Afgeronde geometrische randen verminderen spanningsconcentraties en kromtrekkingsrisico's.
3. Schilderen:
Na voorbereiding door middel van schuren kunnen de onderdelen worden gegrondeerd met een basislaag om een gelijkmatige verftoepassing te garanderen en kleine onvolkomenheden op te vullen. Vervolgens kan een verscheidenheid aan verven, waaronder sprays en op penseelbasis, worden aangebracht om levendige kleuren, patronen of zelfs realistische texturen te verkrijgen voor een professionele esthetiek.

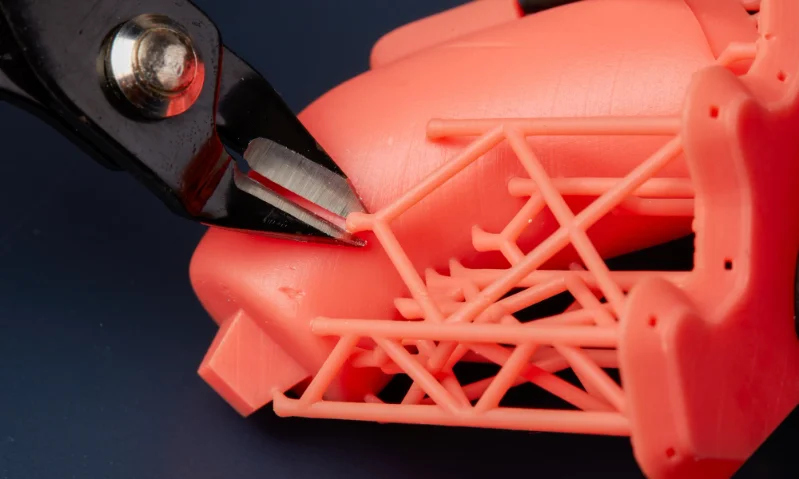

4. Steun verwijderen:
Na het printen moeten de steunen voorzichtig worden verwijderd om beschadiging van het afgewerkte onderdeel te voorkomen. Ontwerpoptimalisatie kan het verwijderingsproces vereenvoudigen door onnodige ondersteuningen te minimaliseren. Na verwijdering kan het nodig zijn om verfijnd te schuren of schrapen om eventuele sporen op de bevestigingspunten glad te strijken.

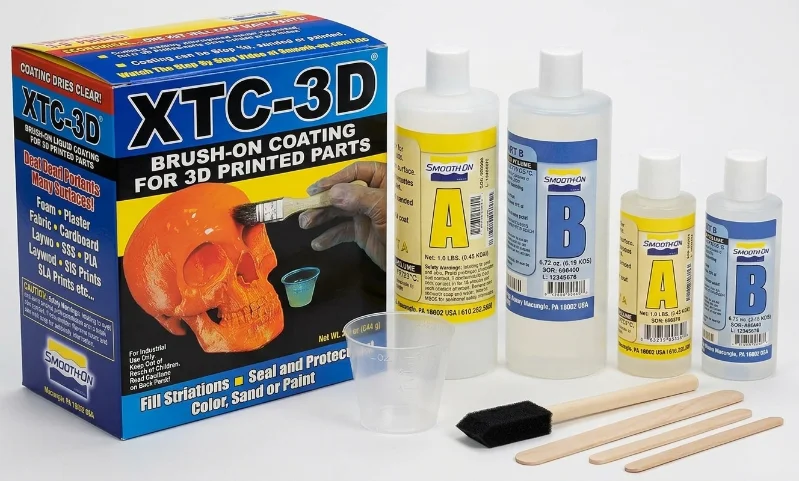

5. Vullen en afdichten:
Onvolkomenheden, gaten of ongewenste ruwheid in afdrukken kunnen worden verholpen met vulmiddelen zoals stopverf. Om de sterkte te verbeteren of onderdelen waterdicht te maken, wordt vaak afdichting met epoxyhars of soortgelijke coatings toegepast, waardoor duurzaamheid op lange termijn en bescherming tegen omgevingsfactoren wordt gegarandeerd.

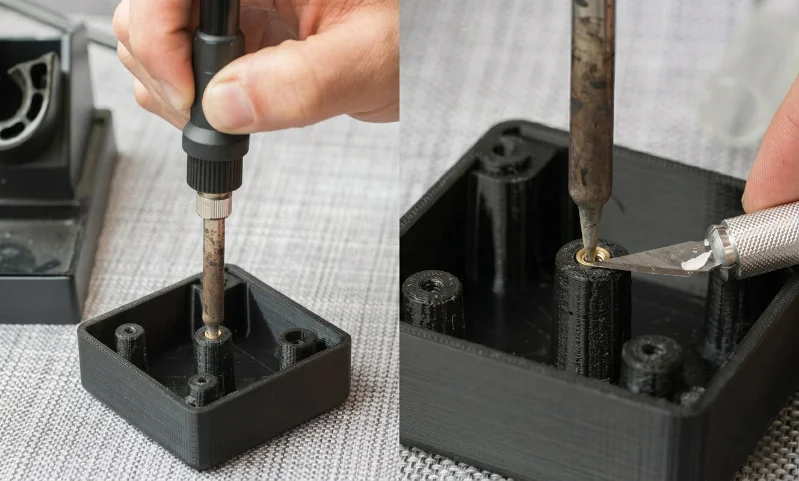

6. Montage en afwerking
Voor afdrukken die bedoeld zijn voor functioneel gebruik of voor assemblage uit meerdere delen, kunnen extra stappen zoals boren, draadsnijden of tappen nodig zijn om de toleranties te verfijnen en de gewenste pasvorm te bereiken. Deze techniek garandeert precisie en structurele betrouwbaarheid van geassembleerde componenten.
De rol van nabewerking bij FDM:
Nabewerking is van cruciaal belang voor het verfijnen van FDM-afdrukken, of het nu gaat om esthetiek, functionaliteit of verbeterde duurzaamheid. Door deze technieken te combineren en aan te passen aan verschillende materialen en toepassingen, kunnen fabrikanten de kloof overbruggen tussen concept en een afgewerkt, marktklaar product.
Raadpleeg ons team om de prestaties van uw project naar een hoger niveau te tillen.
Welke factoren beïnvloeden de sterkte van FDM-geprinte onderdelen?
Inzicht in de belangrijkste variabelen die de duurzaamheid en mechanische prestaties van FDM-onderdelen beïnvloeden.
Materiaaleigenschappen
De keuze van het filament heeft een aanzienlijke invloed op de sterkte van het onderdeel. PETG, polycarbonaat (PC), ABS en met koolstofvezel versterkte composieten bieden superieure treksterkte en duurzaamheid in vergelijking met standaard PLA.
- Materialen met hoge treksterkte
- Vereisten voor thermische weerstand
- Flexibiliteit en elasticiteit
Laagverlijming
Een sterke hechting tussen de lagen is cruciaal voor duurzaamheid. Een slechte hechting creëert zwakke plekken en verhoogt het faalrisico.
- Juiste mondstuktemperaturen
- Gecontroleerde koelsnelheden
- Consistente extrusiestroom
Vuldichtheid en schaaldikte
Een hogere vullingsdichtheid en dikkere buitenschalen verbeteren direct de sterkte van het onderdeel. Veeleisende toepassingen maken doorgaans gebruik van 50%–100% vulling met 3–4 wandlagen.
- Interne steunstructuur
- Slagvastheid
- Druksterkte
Afdrukrichting
Delen zijn het zwakst loodrecht op laaglijnen. Lijn lagen parallel aan de dragende krachten uit om faalrisico's in kritieke componenten te minimaliseren.
- Uitlijning van de belastingsrichting
- Optimalisatie van de treksterkte
- Vermindering van het faalrisico
Hoe ondersteuningsstructuren ontwerpen voor succes en gemakkelijke verwijdering?
Beheers de kunst van het ontwerpen van effectieve ondersteuningsstructuren die kwaliteitsafdrukken garanderen en de nabewerking tot een minimum beperken.
Controleer op filamentvochtigheid
De meeste FDM-printers kunnen zonder extra ondersteuning overhangen met hoeken tot 45° ten opzichte van het horizontale vlak aan. Buiten deze hoek kunnen zwaartekracht en onvoldoende hechting van de laag tot onvolkomenheden leiden.
- Minimaliseer uitsteeklengtes groter dan 45°
- Verminder het gebruik van ondersteuningsmateriaal
- Vereenvoudig de nabewerking
Kies het juiste ondersteuningstype
Verschillende soorten ondersteuning bieden verschillende voordelen. Oplosbare dragers (PVA/BVOH) lossen op in water voor schone oppervlakken, terwijl boomachtige dragers contact en materiaalverbruik minimaliseren.
- Breakaway-steunen voor eenvoud
- Oplosbare ondersteuningen voor complexe geometrieën
- Boomachtige steunen voor efficiëntie
Pas de ondersteuning en de scheiding van onderdelen aan
Een kleine opening tussen het ondersteuningsmateriaal en het gedrukte onderdeel vergemakkelijkt het eenvoudig verwijderen zonder de integriteit van het model in gevaar te brengen. Typische Z-as-openingen variëren van 0.3-0.5 mm.
- Z-asopening: 0.3-0.5 mm
- Dichte interfacelagen
- Verbeterde gladheid van het oppervlak
Houd rekening met de dichtheid en patronen van de ondersteuningsinvulling
Lagere vuldichtheden (10%-20%) zorgen voor voldoende sterkte zonder materiaalverspilling. Raster-, driehoek- en gyroïdepatronen bieden verschillende compromissen op het gebied van stabiliteit en efficiëntie.
- Optimale vulling: 10%-20%
- Gyroid-patronen voor efficiëntie
- Minder materiaal en printtijd
Voorbeelden van ondersteuningsstructuren:
Boomachtige ondersteuningsstructuren
Vertakte ondersteuning minimaliseert het contact en biedt tegelijkertijd adequate ondersteuning
Ondersteuning van verwijderingstechnieken
De juiste gereedschappen en technieken zorgen voor een schone verwijdering zonder onderdelen te beschadigen
Ondersteuningspatroonvergelijking
Verschillende patronen bieden variërende stabiliteit en materiaalefficiëntie
Oplosbare ondersteunende materialen
PVA- en BVOH-dragers lossen op in water voor onberispelijke oppervlakken
Hoe kunt u veelvoorkomende FDM-afdrukproblemen snel diagnosticeren en oplossen?
FDM 3D-printen is een veelzijdige technologie, maar kan ook uitdagingen met zich meebrengen. Hier volgen enkele veelvoorkomende problemen die u kunt tegenkomen en praktische stappen om deze aan te pakken.
kromtrekken:
Ongelijkmatige koeling zorgt ervoor dat de lagen samentrekken, waardoor de hoeken van het printbed omhoog komen en onnauwkeurigheden in de afmetingen ontstaan.
Oplossingen:
- Gebruik een verwarmd bed op de aanbevolen temperatuur
- Lijmen aanbrengen (lijmstift, schilderstape, haarlak)
- Gebruik een behuizing om een constante temperatuur te handhaven
Onder-extrusie:
Zwakke, dunne lagen of ontbrekende delen resulteren in structureel aangetaste onderdelen met verminderde sterkte.
Oplossingen:
- Ontstop het mondstuk en controleer op verstoppingen
- Controleer de filamentdiameter in de snijmachine-instellingen
- Verhoog de extrusievermenigvuldiger of de stroomsnelheid
Laagverschuiving of verkeerde uitlijning:
Horizontale verkeerde uitlijning tussen lagen veroorzaakt door mechanische problemen of beweging tijdens het afdrukken.
Oplossingen:
- Span het printerriemsysteem aan
- Zet het printbed en het portaal goed waterpas
- Verlaag de printsnelheid voor snelle bewegingen
Bespannen (sijpelen):
Gesmolten filament lekt uit de spuitmond tijdens transportbewegingen, waardoor dunne draden over de print achterblijven.
Oplossingen:
- Verlaag de spuitmondtemperatuur iets
- Intrekinstellingen inschakelen en optimaliseren
- Controleer op filamentvocht
Veelgestelde vragen (FAQ's)
Een goudkleurig 3D-geprint hondenmodel met geometrisch ontwerp en zichtbare ondersteuningsstructuren op een printerbed.
We accepteren de formaten STL, STEP, OBJ en IGES. STEP wordt aanbevolen voor complexe samenstellingen omdat de maatnauwkeurigheid behouden blijft.
Wat is de minimale bestelhoeveelheid (MOQ) voor FDM-geprinte onderdelen?
Er is geen minimale bestelhoeveelheid. Wij ondersteunen bestellingen van afzonderlijke prototypes, maar ook batchproducties.
Hoe zorgt u voor maatnauwkeurigheid en consistentie over meerdere onderdelen?
Elke batch ondergaat een kwaliteitscontrole met behulp van gekalibreerde meetinstrumenten. We handhaven toleranties van ±0,1 mm of 0,2% van de onderdeelafmeting. (0.1mm)
Wat is de typische doorlooptijd voor FDM-bestellingen?
Standaardbestellingen worden binnen 3 tot 5 werkdagen uitgevoerd. Spoedbestellingen kunnen binnen 24 tot 48 uur worden uitgevoerd, afhankelijk van de complexiteit en het volume.
Kunt u een NDA ondertekenen om onze ontwerpbestanden en intellectuele eigendommen te beschermen?
Ja. We ondertekenen routinematig NDA's voordat we ontwerpbestanden ontvangen en alle gegevens worden behandeld onder strikte vertrouwelijkheidsprotocollen.
Verstrekt u materiaalcertificeringen of testrapporten voor filamenten van technische kwaliteit?
Ja. Materiaalgegevensbladen en certificeringen zijn op verzoek beschikbaar voor materialen van technische kwaliteit, waaronder PETG, nylon en polycarbonaat.
Kunnen FDM-onderdelen worden gebruikt als productiecomponenten voor eindgebruik, of alleen voor prototyping?
FDM-onderdelen kunnen dienen als functionele componenten voor eindgebruik, vooral bij de productie van kleine volumes, mallen, armaturen en behuizingen - niet alleen bij prototypes.
Hoe gaat u om met ontwerpproblemen of DFM-problemen voordat u gaat afdrukken?
Ons technische team beoordeelt elk ingediend bestand en signaleert proactief potentiële problemen zoals wanddikte, niet-ondersteunde uitsteeksels of tolerantieconflicten voordat de productie begint.
