고무 사출 성형이란 무엇입니까?

Rubber injection molding is a manufacturing process that heats raw rubber or elastomeric material, injects it under pressure into a closed mold cavity, and cures it into a finished part. Unlike plastic 사출 성형, where the material cools to solidify, rubber injection molding relies on Vulcanization¹ — a heat-driven chemical crosslinking reaction that permanently sets the part’s shape and mechanical properties. The result is a high-precision, repeatable elastomeric component used across automotive, medical, electronics, and industrial applications.

For engineers comparing molding methods, rubber injection molding sits between 사출 금형 processing for thermoplastics and compression molding for rubber — delivering better dimensional accuracy than compression, faster cycle times than transfer molding, and the ability to handle complex geometries that neither alternative matches easily.

This early context matters because rubber parts are usually specified for sealing, vibration control, grip, insulation, or repeated flexing rather than rigid dimensional structure. Before choosing the process, buyers should confirm the rubber family, curing behavior, tolerance target, annual volume, and the failure risk of flash, undercure, or trapped air.

How Does the Rubber Injection Molding Process Work?

Rubber injection molding is a manufacturing process that heats, injects, and cures raw rubber into precision parts. Unlike thermoplastic molding — where the material simply cools — rubber requires a chemical cure (vulcanization) of the raw Elastomer² inside the mold. Here is the step-by-step breakdown of what actually happens on the production floor.

홀딩 압력을 낮추고, 금형 온도를 40–50°C로 높이며, 드래프트 각도를 ≥1.5° 이상 추가하세요. Raw rubber compound — typically pre-mixed with curing agents, fillers, and additives — is fed into the machine in strip or pellet form. The material must be at the correct temperature and consistency before entering the barrel. At this stage, the compound has not yet undergone any crosslinking.

Step 2: Heating and Plasticizing. Inside the injection unit, a rotating screw pushes the rubber forward through a heated barrel. The combination of shear heat from the screw and external barrel heaters warms the material to a plasticized state — typically 80–120°C depending on the compound. The rubber is now flowable but not yet curing.

Step 3: Injection. Once sufficient material has accumulated ahead of the screw (the shot size), the screw moves forward as a plunger, injecting the rubber through the nozzle and runner system into the closed mold cavity. Injection pressures typically range from 500 to 2,000 bar, depending on material viscosity and part geometry.

Step 4: Curing (Vulcanization). This is the critical difference from plastic injection molding. The mold — heated to 150–200°C — holds the rubber under pressure while the curing agents cause crosslinking at the molecular level. Cure time varies from 30 seconds for thin silicone parts to several minutes for thick, high-performance rubber components. Getting this timing right is the difference between a good part and scrap.

Step 5: Demolding. After the cure cycle completes, the mold opens and the finished part is ejected. Flash (excess rubber at the mold parting line) may need trimming. The mold is then cleaned, any inserts are loaded for the next cycle, and the process repeats.

What Rubber Materials Are Used in Injection Molding?

Material selection is the single most consequential decision in any rubber injection molding project. The right elastomer determines whether the part will survive its operating environment — temperature extremes, chemical exposure, mechanical stress, or regulatory requirements. Here are the five most commonly injection-molded rubber materials, and where each one actually excels.

Natural rubber remains the go-to for dynamic applications — parts that flex repeatedly — because nothing else matches its combination of tensile strength and fatigue resistance. EPDM dominates outdoor and automotive sealing because it does not degrade under UV or ozone exposure the way NR does. Silicone rubber is the only practical choice for medical and food-contact applications where biocompatibility and extreme temperature performance are non-negotiable. FKM (Viton) is expensive, but when your part sits in jet fuel at 200°C, there is no cheaper alternative that survives.

One practical consideration that engineers often overlook: not all of these materials behave the same way in the injection molding machine. 액상 실리콘 고무(LSR)³, for instance, is a two-component system that requires a specialized mixing head and cold-runner system — completely different tooling from a standard NR or EPDM injection mold. Whether you are validating a prototype mold or scaling to production, the mold quality directly determines the precision of the finished parts. Material choice drives equipment investment, not the other way around.

What Equipment Does Rubber Injection Molding Require?

A rubber injection molding system is built around two core components: the injection machine and the mold. The machine handles material preparation, injection, and clamp force. The mold defines part geometry, controls flash, and manages heat transfer during cure. Both must be matched to the material and part complexity.

Injection Machine Types

In our Shanghai factory, our team maintains an in-house mold manufacturing facility with CNC machining capabilities, supporting 100+ mold sets per month. Having tooling under the same roof as production means we can iterate mold designs within days rather than weeks — a practical advantage when you are dialing in a new rubber compound that behaves differently than expected.

Horizontal machines are the workhorse of rubber injection molding production. They offer higher clamp forces, faster cycle times, and easier integration with automated material handling. Most high-volume rubber parts — seals, gaskets, connectors — run on horizontal machines.

LSR machines are purpose-built for liquid silicone rubber. They use a dual-barrel system to keep the two LSR components separate until they meet at a static mixer immediately before injection. The mold is heated, not the barrel — the reverse of conventional rubber injection.

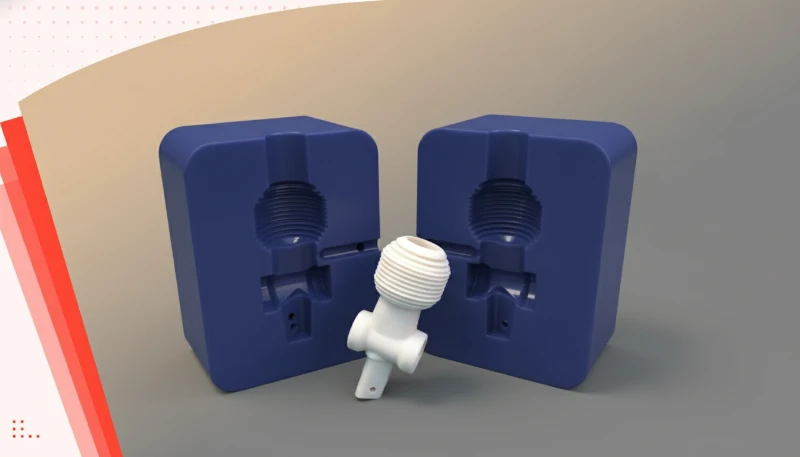

Mold Design Considerations

Rubber injection molds differ from plastic molds in several important ways. First, the mold must be heated (not cooled) to initiate vulcanization. Second, rubber flows at much higher viscosity than thermoplastic melt, so gate design and runner layout are critical to prevent short shots or excessive flash. Third, the mold must accommodate thermal expansion differences between the mold steel and the rubber compound.

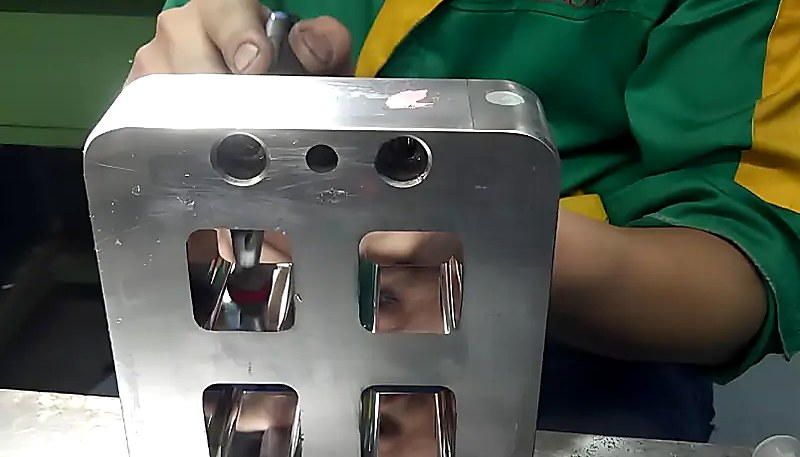

In our Shanghai factory, we maintain an in-house mold manufacturing facility with CNC machining capabilities, supporting 100+ mold sets per month. Having tooling under the same roof as production means we can iterate mold designs within days rather than weeks — a practical advantage when you are dialing in a new rubber compound that behaves differently than expected.

What Process Parameters Control Rubber Injection Molding Quality?

The four critical parameters in rubber injection molding are temperature, pressure, injection speed, and cure time. These are not independent — changing one affects the others, and finding the right combination is an iterative process that depends on the specific rubber compound, part geometry, and mold design.

The most common quality problem in rubber injection molding is not undercure — it is overcure. Engineers tend to add safety margin to cure time, but excessive cure degrades mechanical properties and increases cycle cost. In practice, we determine optimal cure time by running successive shots at decreasing times until we see the first signs of underfill or low hardness, then add 10–15% margin.

How Does Rubber Injection Molding Compare to Other Methods?

Rubber injection molding is not the only way to make elastomeric parts. Compression molding, transfer molding, and liquid silicone rubber (LSR) injection each have distinct trade-offs in tooling cost, cycle time, part precision, and material suitability.

The decision comes down to three factors: part geometry complexity, production volume, and dimensional tolerance requirements. For simple gaskets at low volume, compression molding is economically superior — the tooling costs a fraction of an injection mold. But for anything with undercuts, thin walls, tight positional tolerances, or annual volumes above 10,000 units, injection molding delivers lower per-part cost despite the higher initial tooling investment. Each method has its own risk profile for common defects - 플래시 along parting lines, 화상 자국 from trapped air, short shots from inadequate cavity fill — and understanding these failure modes before committing to a process prevents expensive rework.

What Are Common Defects and How Do You Prevent Them?

Rubber injection molding defects are primarily caused by drift in material condition, mold state, or machine calibration. The most frequent issues are flash, short shots, porosity, and under-cure, and understanding their root causes is essential for keeping production yield above 95%.

Flash is the defect we see most often in production — and it is almost always a mold maintenance issue, not a process problem. When the mold parting line wears, rubber squeezes through the gap regardless of how carefully you set injection pressure. The fix is preventive: schedule mold refurbishing before flash becomes visible, not after. A well-maintained mold produces consistently flash-free parts for tens of thousands of cycles.

What Industries Use Rubber Injection Molding?

Rubber injection molding serves virtually every industry that needs elastomeric components — which is most of them. The flexibility in material choice, combined with the process’s ability to produce complex geometries at high volume, makes it the default production method for rubber parts across these key sectors.

자동차: Seals, gaskets, engine mounts, vibration dampers, connector boots, and weather stripping. The automotive industry consumes more rubber injection molded parts than any other sector, driven by the need for consistent quality at high volume. Modern vehicles contain 100+ individual rubber injection molded components.

의료: Surgical instrument grips, valve components, seals for drug delivery devices, and LSR overmolded handles. Medical applications require biocompatible materials (typically silicone or medical-grade EPDM), cleanroom production, and documentation traceability that adds cost but is non-negotiable for regulatory compliance.

전자 제품: Keypads, connector seals, grommets, and protective boots. Consumer electronics increasingly use custom silicone injection molded parts for waterproofing and shock absorption — think waterproof phone seals and laptop keyboard membranes.

Industrial: Hydraulic seals, pump diaphragms, conveyor belt components, and custom gaskets. Industrial rubber parts often face the harshest operating conditions — chemical exposure, abrasive media, and extreme temperatures — making material selection and compound formulation critical to service life. For parts requiring tight tolerances, injection molding often outperforms CNC 가공 in a direct comparison when volumes exceed a few hundred units, since the per-part cost advantage grows with scale.

How Do You Design Parts for Rubber Injection Molding?

Good rubber part design is not just about making the geometry work — it is about making the geometry manufacturable. Rubber behaves very differently from rigid plastics during molding, and the design decisions that matter most are the ones that affect material flow, air evacuation, and demolding.

Wall Thickness. Keep wall sections as uniform as possible. Thick sections cure slower (because rubber is a thermal insulator), creating uneven crosslink density. If a thick section is unavoidable, design it so the cure time is driven by the thick section — and accept the longer cycle. Transitions between thick and thin sections should use generous radii, not sharp steps.

Draft Angles. Unlike rigid plastic parts, rubber parts can often be demolded with zero draft because the material flexes during ejection. But for parts with deep cores or tight-fitting features, 0.5–1° of draft per side prevents tearing during ejection.

Undercuts. Rubber’s flexibility allows molding undercuts that would be impossible in rigid plastic. Small undercuts (up to 5% of the wall thickness) can be stripped from the mold without mechanical action. Larger undercuts require split-cavity or collapsible-core mold designs, which increase tooling cost significantly.

Tears and Flash. The single most important design rule: avoid sharp internal corners. Every internal corner should have a minimum radius of 0.5mm. Sharp corners concentrate stress during demolding and during service, leading to tear initiation. Flash is controlled at the mold level, but parting line placement on the design determines where any residual flash will appear — put it somewhere inconspicuous.

What Does the Future Hold for Rubber Injection Molding?

The rubber injection molding industry is evolving along three vectors: smarter process control, sustainable materials, and tighter precision.

Industry 4.0 and Process Monitoring. 현대 고무 사출 기계는 실시간 캐비티 압력 센서, 금형 온도 분포를 측정하는 적외선 센서 및 AI 기반 경화 예측 시스템을 통합합니다. 이러한 시스템은 작업자의 전문성을 대체하지 않습니다 — 보완합니다. 실질적인 이점은 불량 부품이 검사에 도달하기 전에 프로세스 변동을 더 일찍 감지할 수 있습니다. 다양한 생산 환경(같은 기계에서 교대별로 다른 복합물을 실행)에서 이 모니터링은 설정 스크랩을 30–50% 줄입니다.

지속 가능한 탄성체. 생물 기반 EPDM, 재생 고무 복합물 및 열가소성 가황물(TPV)은 특히 OEM이 지속 가능성 규제가 강화되는 자동차 응용 분야에서 인기를 얻고 있습니다. 지속 가능한 고무 성형 공급업체를 평가하는 경우, 우리의 injection molding supplier sourcing guide RFQ 준비 및 자격 심사를 포함합니다.

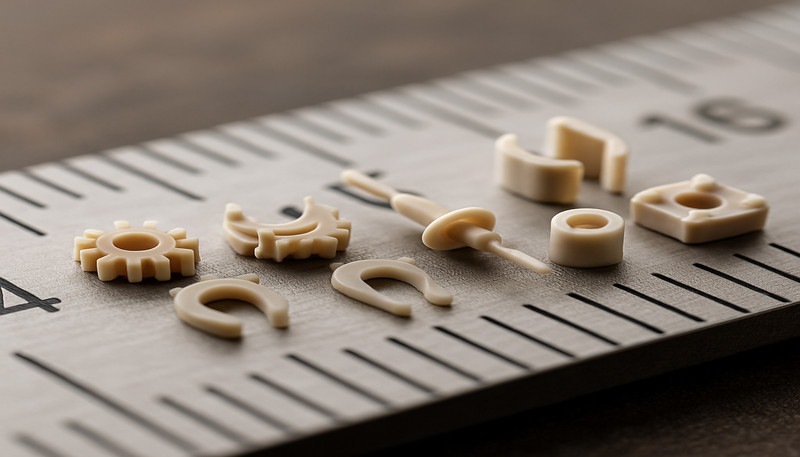

마이크로 성형 및 LSR. 고무 사출 성형에서 가장 빠르게 성장하는 분야는 의료 기기 및 전자 제품의 마이크로 구성 요소용 액체 실리콘 고무(LSR)입니다. LSR 마이크로 성형은 특징 크기를 0.1mm까지, 허용 오차 ±0.02mm까지 달성합니다 — 5년 전에는 실험실에서만 가능했던 능력들이 현재 생산 현실입니다. 이 트렌드는 웨어러블 의료 기기 및 소비자 전자 제품의 소형화에 의해 주도됩니다.

고무 사출 성형에 관한 자주 묻는 질문은 무엇인가요?

자주 묻는 질문

고무 사출 성형과 플라스틱 사출 성형의 차이점은 무엇인가요?

대부분의 탄성체는 사출 성형이 가능하지만, 재료 유형별로 공정 적합성이 크게 다릅니다. NR, SBR, EPDM 및 NBR은 일반적인 스크류 및 배럴 구성의 표준 고무 사출 기계에서 쉽게 성형 가능합니다. 실리콘 고무 및 LSR은 재료가 가열된 금형에 들어갈 때까지 액체 상태로 유지하는 듀얼 배럴 혼합 헤드 및 콜드 러너 시스템을 갖춘 특수 장비가 필요합니다. FKM(Viton)은 성형 가능하지만, 처리 온도가 160°C 이상일 때 공격적인 불소 화학 때문에 부식 방지 배럴 및 스크류 구성 요소가 필요합니다. 재료 선택은 항상 부품 성능 요구 사항뿐만 아니라 장비 가용성도 고려해야 합니다.

모든 종류의 고무를 사출 성형할 수 있나요?

금형 비용은 간단한 단일 캐비티 압축 금형의 경우 5,000 USD부터 시작하며, 복잡한 특징, 슬라이드 또는 삽입 부하 기능을 갖춘 다중 캐비티 사출 금형의 경우 50,000 USD 이상입니다. 비용은 주로 캐비티 수, 부품 형상 복잡성, 금형 재료 선택(단기 생산용 금형의 경우 경화된 도구 강철 대 알루미늄), 그리고 예상 생산량에 의해 결정됩니다. 높은 생산량의 금형은 수백만 회의 주기 동안 치수 정밀도를 유지하는 H13 또는 S136 등 더 강한 강철 등급을 사용할 수 있습니다. 예산 계획을 위해 금형 비용의 15~25%를 분리선 재정비 및 이젝터 핀 교체를 포함한 유지 보수 비용으로 매년 계획해야 합니다.

고무 사출 금형 비용은 얼마인가요?

고무 사출 성형의 주기 시간은 경화 시간에 의해 주도되며, 얇은 실리콘 부품의 경우 30초부터 엔진 마운트 같은 고성능 고무 부품의 경우 10분까지 범위입니다. 일반적인 생산 부품은 벽 두께와 복합물 구성에 따라 1~3분 범위에 속합니다. 플라스틱 사출 성형에서 컨포멀 냉각 채널로 냉각 시간을 줄일 수 있는 것과 달리, 고무 경화 시간은 특정 복합물의 가황 동역학에 의해 근본적으로 제한됩니다. 더 두꺼운 부분은 고무가 열 절연체 역할을 하기 때문에 지수적으로 더 긴 경화 시간이 필요하며, 이는 금형 표면에서 부품 중심까지 열이 전달되어 전체적으로 완전한 가교 밀도를 달성해야 함을 의미합니다.

고무 사출 성형의 일반적인 주기 시간은 얼마인가요?

고무 사출 성형은 일반적으로 높은 초기 공구 투자로 인해 프로토타이핑에 비용 효율적이지 않으며, 이는 1,000개 이상의 생산량에 걸쳐 상각될 때만 의미가 있습니다. 탄성중합체 부품 프로토타이핑을 위해 3D 프린팅된 실리콘 몰드, 주조된 우레탄 또는 연질 알루미늄 공구를 사용한 압축 성형이 훨씬 더 실용적이고 경제적인 대안입니다. 이러한 방법은 생산 사출 성형 공구 제작에 필요한 몇 주가 아닌 며칠 만에 프로토타입 부품을 제공할 수 있습니다. 사출 성형은 설계가 확정되고 생산 수량이 자본 지출을 정당화할 때 경제적으로 정당화되며, 이때 부품당 공구 상각 비용은 대체 제조 방법보다 훨씬 낮아집니다.

고무 사출 성형은 프로토타이핑에 적합한가요?

표준 고무 사출 성형은 간단한 형상의 소형 부품에 대해 ±0.05~0.1mm의 허용 오차를 달성합니다. LSR 마이크로 성형은 5mm 미만의 특징에 대해 ±0.02mm까지 도달할 수 있습니다. 그러나 고무의 허용 오차는 탄성체가 탈형 후 수축, 변형 및 완화되기 때문에 본질적으로 강성 플라스틱보다 정밀도가 낮습니다. 중요한 허용 오차 특징은 이 점탄성적 행동을 고려하여 설계해야 하며, 측정 접촉 힘 아래에서 변형되는 얇은 벽이나 유연한 특징에 대한 엄격한 허용 오차를 피해야 합니다. 고무 부품의 치수 검사에는 접촉식 측정 시스템이 유연한 표면에 도입하는 체계적 오류를 피하기 위해 광학 또는 비접촉 측정 시스템을 사용해야 합니다.

고무 사출 성형은 어떤 허용 오차를 달성할 수 있나요?

표준 고무 사출 성형은 컴팩트하고 단순한 형상의 부품에 대해 플러스 마이너스 0.05~0.1mm의 공차를 달성합니다. LSR 마이크로 성형은 5mm 미만의 특징에 대해 플러스 마이너스 0.02mm에 도달할 수 있습니다. 그러나 고무 공차는 탄성중합체가 탈형 후 수축하고 이완하기 때문에 본질적으로 경질 플라스틱보다 정밀도가 떨어집니다. 중요한 공차 특징은 이 특성을 고려하여 설계해야 하며, 측정 접촉력에 따라 휘어지는 얇은 벽이나 유연한 특징에 대해 빡빡한 공차를 피해야 합니다. 고무 부품 검사에는 컴플라이언트 표면에서 프로브 접촉으로 인한 체계적 오류를 피하기 위해 광학 또는 비접촉 측정 시스템을 사용하십시오.

고무 사출 성형에서 플래시를 어떻게 방지하나요?

플래시 방지는 세 가지가 필요합니다: 0.02mm 미만의 파팅 라인 간격을 가진 정밀한 금형 제작, 사출 압력에 대해 금형이 닫힌 상태를 유지할 수 있는 적절한 클램핑력, 그리고 파팅 라인을 통해 재료가 강제로 들어가지 않도록 캐비티를 채우는 제어된 사출 압력입니다. 정기적인 금형 유지보수는 가장 비용 효율적인 예방 전략으로, 플래시가 발생할 수 있는 점진적인 마모를 방지하기 위해 파팅 라인 표면의 예정된 청소 및 재정비를 의미합니다. 진공 보조 성형은 사출 전 공기를 배출하여 파팅 라인 간격으로 재료가 들어가는 압력 차이를 낮춤으로써 플래시를 더욱 줄입니다.

맞춤형 고무 사출 성형 부품이 필요하신가요? 우리의 엔지니어링 팀으로부터 경쟁력 있는 가격, DFM 피드백 및 생산 일정을 받으세요. 20년 이상의 경험, 90T부터 1850T까지의 47대 기계, 그리고 400가지 이상의 재료 처리 능력을 갖춘 우리는 프로토타입 금형부터 대량 생산까지 모든 것을 처리할 수 있습니다. 적절한 제조 파트너를 찾기 위해 우리의 사출 성형 공급업체 선정 가이드를 참조하거나, 우리의 injection molding complete guide for a comprehensive overview.

1. Vulcanization: 이는 고무가 열 아래에서 황 또는 다른 경화제를 첨가하여 경화되는 화학 과정을 의미하며, 플라스틱 상태에서 탄성 상태로 변환됩니다. ↩

2. Elastomer: 탄성중합체는 점탄성을 가진 고분자로, 크게 늘어났다가 원래 모양으로 돌아올 수 있으며, 일반적으로 씰, 개스킷 및 유연한 구성 요소에 사용됩니다. ↩

3. 액상 실리콘 고무(LSR): 액체 실리콘 고무는 액체 형태로 공급되는 두 부분으로 구성된 백금 경화 탄성중합체로, 고정밀도가 필요한 의료, 자동차 및 소비재 제품의 사출 성형에 널리 사용됩니다. ↩
