Что такое литье резины под давлением?

Резиновое литьё под давлением — это производственный процесс, при котором сырую резину или эластомерный материал нагревают, под давлением впрыскивают в закрытую полость формы и отверждают в готовое изделие. В отличие от пластикового литьё под давлением, где материал остывает и отвердевает, резиновое литьё под давлением основано на Вулканизация¹ — термохимической реакцией сшивания, которая окончательно фиксирует форму и механические свойства детали. В результате получается высокоточный, воспроизводимый эластомерный компонент, используемый в автомобильной, медицинской, электронной и промышленной отраслях.

Для инженеров, сравнивающих методы формования, резиновое литьё под давлением находится между литьевая форма обработки для термопластов и прессования для резины — обеспечивая лучшую точность размеров, чем прессование, более короткие циклы, чем литьё передачей, и возможность работы со сложными геометриями, которые ни одна из альтернатив не может легко повторить.

Этот первоначальный контекст важен, потому что резиновые детали обычно предназначены для уплотнения, контроля вибрации, сцепления, изоляции или многократного изгиба, а не для жёсткой размерной структуры. Прежде чем выбрать процесс, заказчики должны подтвердить семейство резины, поведение при отверждении, целевые допуски, годовой объём и риск таких дефектов, как облой, недотверждение или захваченный воздух.

Как работает процесс резинового литья под давлением?

Литьё резины под давлением — это производственный процесс, при котором сырую резину нагревают, впрыскивают и отверждают в прецизионные детали. В отличие от литья термопластов — где материал просто охлаждается — резина требует химического отверждения (вулканизации) сырого Elastomer² внутри формы. Вот пошаговое описание того, что фактически происходит на производственном участке.

Чрезмерное внутреннее напряжение, переупаковка Сырая резиновая смесь — обычно предварительно смешанная с отвердителями, наполнителями и добавками — подаётся в машину в виде полос или гранул. Материал должен иметь правильную температуру и консистенцию перед входом в цилиндр. На этом этапе смесь ещё не подверглась сшиванию.

Шаг 2: Нагрев и пластификация. Внутри узла впрыска вращающийся шнек проталкивает резину вперёд через нагретый цилиндр. Комбинация тепла сдвига от шнека и внешних нагревателей цилиндра доводит материал до пластифицированного состояния — обычно до 80–120°C в зависимости от состава. Резина теперь текучая, но ещё не начала вулканизироваться.

Step 3: Injection. Как только перед шнеком накапливается достаточное количество материала (объём впрыска), шнек движется вперёд как плунжер, впрыскивая резину через сопло и литниковую систему в закрытую полость формы. Давление впрыска обычно составляет от 500 до 2000 бар, в зависимости от вязкости материала и геометрии детали.

Шаг 4: Отверждение (Вулканизация). Это ключевое отличие от литья пластмасс под давлением. Форма, нагретая до 150–200°C, удерживает резину под давлением, пока вулканизирующие агенты вызывают сшивание на молекулярном уровне. Время вулканизации варьируется от 30 секунд для тонких силиконовых деталей до нескольких минут для толстых высокопроизводительных резиновых компонентов. Правильный выбор этого времени — разница между качественной деталью и браком.

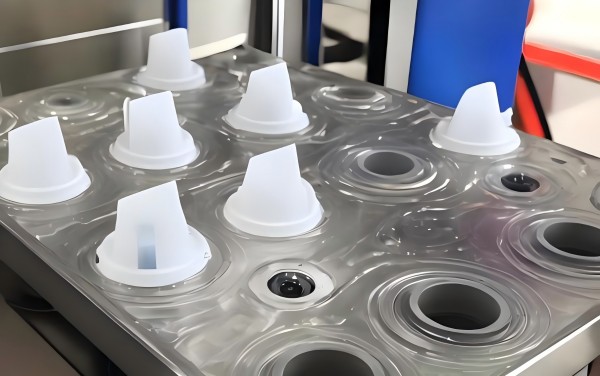

Шаг 5: Извлечение из формы. После завершения цикла вулканизации форма открывается и готовая деталь извлекается. Облой (излишки резины на линии разъёма формы) может потребовать обрезки. Затем форма очищается, при необходимости устанавливаются вставки для следующего цикла, и процесс повторяется.

Какие резиновые материалы используются при литье под давлением?

Выбор материала — самое важное решение в любом проекте литья резины под давлением. Правильный эластомер определяет, выдержит ли деталь условия эксплуатации — экстремальные температуры, воздействие химикатов, механические нагрузки или нормативные требования. Вот пять наиболее часто используемых резиновых материалов для литья под давлением и области, в которых каждый из них действительно превосходен.

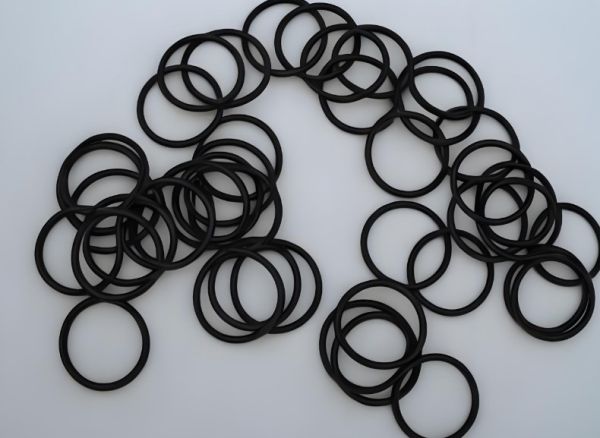

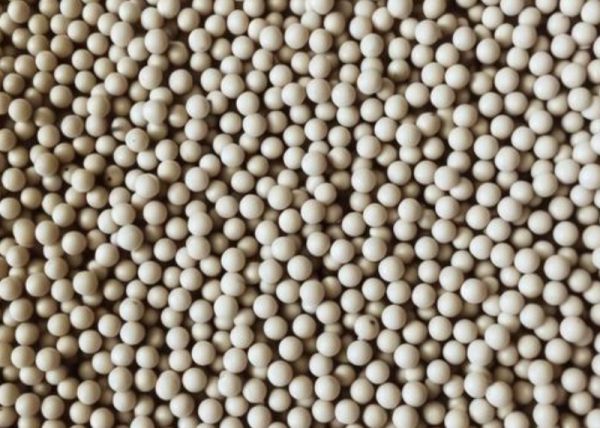

Натуральный каучук остается основным выбором для динамических применений — деталей, которые многократно изгибаются — потому что ничто другое не сочетает такую прочность на растяжение и устойчивость к усталости. EPDM доминирует в наружных и автомобильных уплотнениях, потому что он не разрушается под воздействием УФ-излучения или озона, как NR. Силиконовая резина — единственный практичный выбор для медицинских применений и контакта с пищевыми продуктами, где биосовместимость и работа в экстремальных температурах не подлежат обсуждению. FKM (Витон) дорог, но когда ваша деталь находится в реактивном топливе при 200°C, нет более дешевой альтернативы, которая выживет.

Одно практическое соображение, которое инженеры часто упускают из виду: не все эти материалы ведут себя одинаково в машине для литья под давлением. Жидкая силиконовая резина (LSR)³, например, представляет собой двухкомпонентную систему, требующую специальной смесительной головки и системы холодных литников — совершенно отличную оснастку от стандартной пресс-формы для литья НК или EPDM. Независимо от того, проверяете ли вы прототип форма или переход к серийному производству, качество формы напрямую определяет точность готовые детали. Выбор материала определяет инвестиции в оборудование, а не наоборот.

Какое оборудование требуется для литья резины под давлением?

Система литья резины под давлением строится вокруг двух основных компонентов: инжекционной машины и пресс-формы. Машина отвечает за подготовку материала, впрыск и усилие смыкания. Пресс-форма определяет геометрию детали, контролирует облой и управляет теплопередачей во время отверждения. Оба элемента должны соответствовать материалу и сложности детали.

Типы инжекционных машин

На нашем заводе в Шанхае наша команда располагает собственным производством пресс-форм с возможностями ЧПУ-обработки, поддерживая более 100 комплектов пресс-форм в месяц. Наличие инструмента под одной крышей с производством означает, что мы можем дорабатывать конструкции пресс-форм за дни, а не недели — практическое преимущество, когда вы подбираете новую резиновую смесь, которая ведет себя иначе, чем ожидалось.

Горизонтальные машины являются рабочей лошадкой производства резиновых изделий литьем под давлением. Они предлагают большее усилие смыкания, более быстрые циклы и легкую интеграцию с автоматизированной подачей материала. Большинство крупносерийных резиновых деталей — уплотнения, прокладки, разъемы — производятся на горизонтальных машинах.

Машины для ЛСР специально созданы для жидкого силиконового каучука (ЛСР). Они используют двухцилиндровую систему, чтобы два компонента ЛСР оставались разделенными до встречи в статическом смесителе непосредственно перед впрыском. Нагревается пресс-форма, а не цилиндр — в отличие от обычного литья резины.

Соображения по проектированию пресс-форм

Формы для литья резины отличаются от пластиковых форм несколькими важными способами. Во-первых, форму необходимо нагревать (а не охлаждать) для инициации вулканизации. Во-вторых, резина течет с гораздо более высокой вязкостью, чем термопластичный расплав, поэтому конструкция литника и расположение литниковой системы критически важны для предотвращения недоливов или чрезмерного облоя. В-третьих, форма должна учитывать разницу теплового расширения между сталью формы и резиновой смесью.

На нашем заводе в Шанхае мы располагаем собственным производством пресс-форм с возможностями ЧПУ-обработки, поддерживая выпуск 100+ комплектов пресс-форм в месяц. Наличие оснастки под одной крышей с производством означает, что мы можем вносить изменения в конструкцию пресс-форм в течение дней, а не недель — практическое преимущество, когда вы настраиваете новую резиновую смесь, которая ведет себя не так, как ожидалось.

Какие параметры процесса контролируют качество литья резины под давлением?

Четыре критических параметра при литье резины под давлением — это температура, давление, скорость впрыска и время отверждения. Они не являются независимыми — изменение одного влияет на другие, и поиск правильной комбинации представляет собой итерационный процесс, зависящий от конкретной резиновой смеси, геометрии детали и конструкции пресс-формы.

Наиболее распространённой проблемой качества при литье резины под давлением является не недотверждение, а переотверждение. Инженеры склонны добавлять запас прочности к времени отверждения, но чрезмерное отверждение ухудшает механические свойства и увеличивает стоимость цикла. На практике мы определяем оптимальное время отверждения, выполняя последовательные отливки с уменьшением времени до появления первых признаков недолива или низкой твёрдости, после чего добавляем запас в 10–15%.

Как литьё резины под давлением сравнивается с другими методами?

Литьё резины под давлением — не единственный способ изготовления эластомерных деталей. Прессование, прессование с передачей и литьё жидкой силиконовой резины (LSR) имеют различные компромиссы в стоимости оснастки, времени цикла, точности детали и пригодности материала.

Решение сводится к трем факторам: сложность геометрии детали, объем производства и требования к допускам размеров. Для простых прокладок при малых объемах прессование экономически выгоднее — стоимость оснастки составляет лишь часть стоимости пресс-формы для литья. Но для любых деталей с поднутрениями, тонкими стенками, жесткими позиционными допусками или годовым объемом свыше 10 000 единиц литье под давлением обеспечивает более низкую себестоимость детали, несмотря на более высокие первоначальные инвестиции в оснастку. Каждый метод имеет свой собственный профиль риска для распространенных дефектов - вспышка по линиям разъёма, следы от ожогов от захваченного воздуха, недоливы из-за недостаточного заполнения полости — и понимание этих видов брака до запуска процесса предотвращает дорогостоящую переделку.

Какие бывают типичные дефекты и как их предотвратить?

Дефекты литья под давлением резины в первую очередь вызваны отклонениями в состоянии материала, формы или калибровке машины. Наиболее частые проблемы — облой, недолив, пористость и недогрев, и понимание их первопричин необходимо для поддержания выхода годной продукции выше 95%.

Облой — это дефект, который мы чаще всего видим в производстве, и почти всегда это проблема обслуживания формы, а не процесса. Когда линия разъёма формы изнашивается, резина выдавливается через зазор независимо от того, насколько тщательно установлено давление впрыска. Решение — профилактическое: планируйте восстановление формы до того, как облой станет видимым, а не после. Хорошо обслуживаемая форма производит стабильно безоблойные детали на десятки тысяч циклов.

Какие отрасли используют литье резины под давлением?

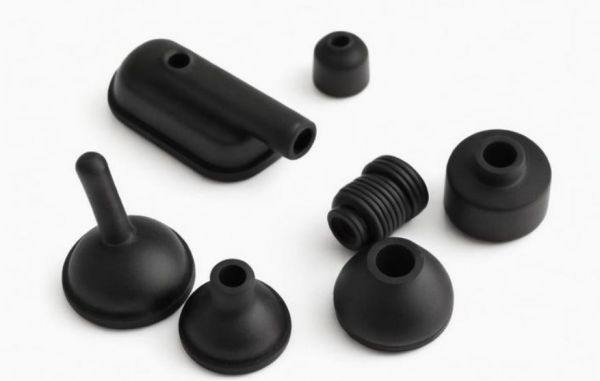

Литьё резины под давлением обслуживает практически все отрасли, которым нужны эластомерные компоненты — а это большинство из них. Гибкость в выборе материала в сочетании со способностью процесса производить сложные геометрии в больших объёмах делает его основным методом производства резиновых деталей в этих ключевых секторах.

Автомобиль: Уплотнения, прокладки, опоры двигателя, виброгасители, защитные чехлы разъемов, уплотнители. Автомобильная промышленность потребляет больше литых резиновых деталей, чем любой другой сектор, что обусловлено необходимостью стабильного качества при больших объемах. Современные автомобили содержат более 100 отдельных компонентов, изготовленных литьем резины под давлением.

Медицина: Хирургические рукоятки инструментов, компоненты клапанов, уплотнения для устройств доставки лекарств и рукоятки с литьём LSR. Медицинские применения требуют биосовместимых материалов (обычно силикона или медицинского EPDM), производства в чистых помещениях и прослеживаемости документации, что увеличивает стоимость, но является обязательным для соответствия нормативным требованиям.

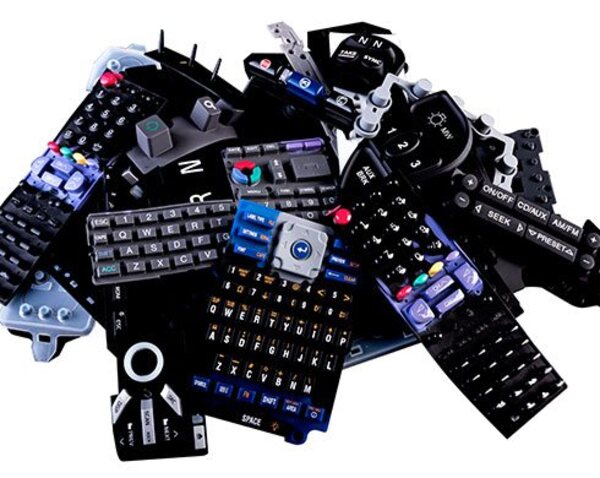

Электроника: Клавиатуры, уплотнения разъемов, втулки и защитные чехлы. В потребительской электронике все чаще используют нестандартные силиконовые детали, отлитые под давлением, для гидроизоляции и амортизации — например, уплотнения для водонепроницаемых телефонов и мембраны клавиатур ноутбуков.

Промышленность: Гидравлические уплотнения, диафрагмы насосов, компоненты конвейерных лент и специальные прокладки. Промышленные резиновые детали часто сталкиваются с самыми суровыми условиями эксплуатации — воздействие химикатов, абразивных сред и экстремальных температур — что делает выбор материала и состав смеси критически важными для срока службы. Для деталей, требующих жёстких допусков, литьё под давлением часто превосходит Обработка на станках с ЧПУ в прямом сравнение когда объемы превышают несколько сотен единиц, поскольку преимущество в стоимости на деталь растет с масштабом.

Как проектировать детали для литья резины под давлением?

Хорошая конструкция резиновой детали — это не просто проработка геометрии, а обеспечение технологичности геометрии. Резина ведет себя совсем иначе, чем жесткие пластики, при формовании, и наиболее важные проектные решения — те, что влияют на течение материала, удаление воздуха и извлечение из формы.

Толщина стенки. Сохраняйте сечения стенок максимально однородными. Толстые сечения отверждаются медленнее (поскольку резина является теплоизолятором), что создает неравномерную плотность сшивки. Если толстое сечение неизбежно, спроектируйте его так, чтобы время отверждения определялось толстым сечением — и смиритесь с более длительным циклом. Переходы между толстыми и тонкими сечениями должны выполняться с большими радиусами, а не резкими ступенями.

Углы съема. В отличие от жёстких пластиковых деталей, резиновые детали часто можно извлекать из формы без уклона, поскольку материал гнётся при извлечении. Но для деталей с глубокими сердечниками или плотно прилегающими элементами уклон 0,5–1° на сторону предотвращает разрывы при извлечении.

Подунутрения. Гибкость резины позволяет формовать поднутрения, невозможные для жесткого пластика. Небольшие поднутрения (до 5% толщины стенки) можно извлекать из формы без механического воздействия. Более крупные поднутрения требуют конструкций форм с разъемной полостью или складывающимися сердечниками, что значительно увеличивает стоимость оснастки.

Разрывы и облой. Самое важное правило проектирования: избегайте острых внутренних углов. Каждый внутренний угол должен иметь минимальный радиус 0,5 мм. Острые углы концентрируют напряжение при извлечении и в процессе эксплуатации, что приводит к инициированию разрыва. Облой контролируется на уровне пресс-формы, но расположение линии разъема на конструкции определяет, где появится любой остаточный облой — разместите его в малозаметном месте.

Что ждет литье резины под давлением в будущем?

Индустрия литья резины под давлением развивается по трём направлениям: более умное управление процессом, устойчивые материалы и более высокая точность.

Индустрия 4.0 и мониторинг процесса. Современные машины для литья резины под давлением теперь оснащаются датчиками давления в полости в реальном времени, инфракрасным картированием температуры формы и ИИ-прогнозированием вулканизации. Эти системы не заменяют опыт оператора — они дополняют его. Практическая польза заключается в более раннем обнаружении отклонений процесса, еще до того, как бракованные детали попадут на контроль. В условиях производства с широкой номенклатурой (когда на одной машине в разные смены используются разные составы) такой мониторинг сокращает брак при наладке на 30–50%.

Устойчивые эластомеры. Био-EPDM, переработанные резиновые смеси и термопластичные вулканизаты (TPV) набирают популярность, особенно в автомобильной промышленности, где производители сталкиваются с ужесточающимися требованиями по устойчивому развитию. Если вы оцениваете поставщиков для устойчивого формования резины, наш injection molding supplier sourcing guide охватывает подготовку к запросу предложений (RFQ) и квалификацию.

Микролитьё и LSR. Самый быстрорастущий сегмент в литье резины под давлением — это жидкий силиконовый каучук (LSR) для микрокомпонентов в медицинских устройствах и электронике. Микролитье LSR позволяет получать элементы размером до 0,1 мм с допусками ±0,02 мм — возможности, которые пять лет назад были лабораторной диковинкой, а теперь стали производственной реальностью. Этот тренд обусловлен миниатюризацией в носимых медицинских устройствах и потребительской электронике.

Какие часто задаваемые вопросы о литье резины под давлением?

Часто задаваемые вопросы

В чем разница между литьем резины под давлением и литьем пластмасс под давлением?

Большинство эластомеров можно формовать литьём под давлением, но пригодность процесса значительно варьируется в зависимости от типа материала. NR, SBR, EPDM и NBR легко формуются на стандартных машинах для литья резины с обычными конфигурациями шнека и цилиндра. Силиконовая резина и LSR требуют специализированного оборудования с двухцилиндровыми смесительными головками и холодноканальными системами, которые сохраняют материал жидким до его попадания в нагретую форму. FKM (Витон) формуем, но требует коррозионностойких компонентов цилиндра и шнека из-за его агрессивной фторсодержащей химии при температурах обработки выше 160°C. Выбор материала всегда должен учитывать доступность оборудования, а не только требования к характеристикам детали.

Можно ли формовать литьём под давлением все типы резины?

Стоимость оснастки варьируется от 5000 долларов США для простой одногнездной пресс-формы до 50000 долларов США и более для многогнездной литьевой формы со сложными элементами, слайдами или возможностью загрузки вставок. Стоимость в первую очередь определяется количеством гнезд, сложностью геометрии детали, выбором материала формы (например, закаленная инструментальная сталь против алюминия для оснастки под короткие серии) и ожидаемым объемом производства. Для форм под большие тиражи оправдано использование более твердых марок стали, таких как H13 или S136, которые сохраняют точность размеров на протяжении миллионов циклов. Для бюджетирования планируйте ежегодные расходы на обслуживание в размере 15–25% от стоимости формы, включая восстановление плоскости разъема и замену толкателей.

Сколько стоит литьевая форма для резины?

Время цикла при литье резины под давлением в основном определяется временем вулканизации, которое варьируется от 30 секунд для тонких силиконовых деталей до 10 минут для толстостенных высокопроизводительных резиновых компонентов, таких как опоры двигателя. Типичные производственные детали находятся в диапазоне от 1 до 3 минут в зависимости от толщины стенки и состава смеси. В отличие от литья пластмасс под давлением, где время охлаждения можно сократить с помощью конформных каналов охлаждения, время вулканизации резины принципиально ограничено кинетикой вулканизации конкретного состава. Более толстые сечения требуют экспоненциально большего времени вулканизации, поскольку резина действует как теплоизолятор, а это означает, что тепло должно проникнуть от поверхности формы к центру детали, чтобы достичь полной плотности сшивки по всему объему.

Каково типичное время цикла для литья резины под давлением?

Литье резины под давлением, как правило, не рентабельно для прототипирования из-за высоких первоначальных инвестиций в оснастку, что оправдано только при амортизации затрат на производственных объемах от 1000 единиц и более. Для прототипирования эластомерных деталей гораздо более практичными и экономичными альтернативами являются 3D-печатные силиконовые формы, литье уретана или прессование с мягкой алюминиевой оснасткой. Эти методы позволяют получить прототипы за дни, а не за недели, необходимые для изготовления производственной литьевой оснастки. Литье под давлением становится экономически оправданным, когда конструкция зафиксирована, а объемы производства оправдывают капитальные затраты, при этом амортизация оснастки на одну деталь оказывается значительно ниже, чем при альтернативных методах производства.

Подходит ли литьё резины под давлением для прототипирования?

Стандартное литье резины под давлением обеспечивает допуски ±0,05–0,1 мм для компактных деталей простой геометрии. Микролитье LSR может достигать допусков ±0,02 мм для элементов размером менее 5 мм. Однако допуски для резины по своей природе менее точны, чем для жестких пластмасс, поскольку эластомеры усаживаются, деформируются и релаксируют после извлечения из формы. Критичные по допускам элементы следует проектировать с учетом этого вязкоупругого поведения, избегая жестких допусков на тонких стенках или гибких элементах, которые прогибаются под контактным усилием при измерении. Для контроля размеров резиновых деталей используйте оптические или бесконтактные измерительные системы, чтобы избежать систематической погрешности, вносимой контактом щупа с податливой поверхностью.

Какие допуски можно достичь при литье резины под давлением?

Стандартное литьё резины под давлением обеспечивает допуски плюс-минус 0,05–0,1 мм для компактных деталей простой геометрии. Микролитьё LSR может достигать плюс-минус 0,02 мм для элементов размером менее 5 мм. Однако допуски для резины по своей природе менее точны, чем для жёстких пластиков, поскольку эластомеры сжимаются и релаксируют после извлечения из формы. Критически важные допуски должны проектироваться с учётом этого поведения, избегая жёстких допусков на тонких стенках или гибких элементах, которые отклоняются под силой контакта при измерении. Для контроля резиновых деталей используйте оптические или бесконтактные измерительные системы, чтобы избежать систематической ошибки от контакта щупа с податливыми поверхностями.

Как предотвратить облой при литье резины под давлением?

Предотвращение облоя требует трёх условий: точного изготовления формы с зазорами по линии разъёма менее 0,02 мм, достаточного усилия смыкания для удержания формы закрытой против давления впрыска, и контролируемого давления впрыска, заполняющего полость без выдавливания материала через линию разъёма. Регулярное обслуживание формы — наиболее экономически эффективная стратегия профилактики, означающая плановую очистку и восстановление поверхностей линии разъёма для предотвращения постепенного износа, который приводит к образованию облоя. Вакуум-ассистированное формование дополнительно снижает облой, удаляя воздух перед впрыском и уменьшая перепад давления, который загоняет материал в зазоры линии разъёма.

Нужны нестандартные резиновые детали, отлитые под давлением? Получите конкурентные цены, отзывы по технологичности конструкции (DFM) и график производства от нашей инженерной команды. Имея более чем 20-летний опыт, 47 машин от 90 до 1850 тонн и опыт работы с 400+ материалами, мы можем выполнить все — от прототипной оснастки до крупносерийного производства. Ознакомьтесь с нашим руководством по поиску поставщиков услуг литья под давлением, чтобы найти подходящего производственного партнера, или изучите наши injection molding complete guide for a comprehensive overview.

1. Вулканизация: Это относится к химическому процессу, в котором резина отверждается путём добавления серы или других вулканизующих агентов под воздействием тепла, превращая её из пластичного состояния в эластичное. ↩

2. Elastomer: Эластомер — это полимер с вязкоупругостью, что означает его способность значительно растягиваться и возвращаться к исходной форме, обычно используемый в уплотнениях, прокладках и гибких компонентах. ↩

3. Жидкая силиконовая резина (LSR): Жидкая силиконовая резина — это двухкомпонентный платиновый эластомер, поставляемый в жидкой форме, широко используемый при литье под давлением для медицинских, автомобильных и потребительских товаров, требующих высокой точности. ↩
