Moldeo por inyección de nailon con fibra de vidrio: guía completa para ingenieros

Si está especificando un material para una pieza estructural que debe conservar su forma bajo carga, a alta temperatura y a lo largo del tiempo, probablemente el nailon con fibra de vidrio¹ esté entre sus candidatos. Añadir fibras de vidrio al nailon lo transforma de un plástico de ingeniería tenaz pero flexible en un material que compite con el aluminio fundido a presión.

Sin embargo, el proceso de moldeo por inyección de los grados con fibra de vidrio es muy distinto al del nailon sin carga. La mayor viscosidad de la masa fundida, el desgaste agresivo del utillaje, la contracción anisotrópica²[^2] y la sensibilidad a la longitud de la fibra obligan a ajustar correctamente los parámetros; de lo contrario, las piezas evidenciarán los problemas.

Esta guía explica lo que realmente importa al moldear nailon con fibra de vidrio, basándose en dos décadas de trabajo con estos materiales en plantas de producción reales. En ZetarMold operamos 47 máquinas de moldeo por inyección (90T–1850T) y procesamos más de 400 materiales en nuestras instalaciones de Shanghái.

¿Qué es el nailon relleno de vidrio y por qué es importante?

El nailon con fibra de vidrio es una poliamida reforzada con fibras de vidrio cortas que ofrece hasta un 200 % más de rigidez y una HDT superior a 250 °C. Si está comparando proveedores, nuestra guía de proveedores de moldeo por inyección explica la preparación de RFQ y la calificación.

El nailon reforzado con vidrio[^1] es poliamida estándar (normalmente PA6 o PA66) mezclada con fibras cortas de vidrio en proporciones del 10%, 20%, 30% o 45% en peso. El resultado es un termoplástico compuesto mucho más rígido, resistente y estable dimensionalmente que su base sin relleno.

En nuestro taller, PA6 GF30³ y PA66 GF30 se encuentran entre los cinco materiales que más moldeamos. Se utilizan en componentes bajo el capó de automóviles, cajas eléctricas, carcasas de herramientas eléctricas, accesorios industriales y soportes estructurales para productos de consumo.

La economía es clara: obtienes rigidez similar al metal a velocidades de procesamiento de plástico, y el costo total de la pieza a menudo supera al de fundición a presión o mecanizado CNC cuando los volúmenes superan el umbral de 5.000 unidades.

Pero esto es lo que las fichas técnicas no le dirán: las fibras de vidrio se orientan en la dirección del flujo durante la inyección. Esto significa que la pieza se contrae de forma diferente a lo largo de la trayectoria del flujo que en sentido transversal, y esta contracción anisotrópica es el principal desafío de procesamiento de estos materiales.

¿Cuáles son las propiedades clave del material del nailon relleno de vidrio?

Cuando se añade un 30% de fibra de vidrio al PA66, la resistencia a la tracción salta de aproximadamente 80 MPa a 185 MPa — un aumento del 130%. El módulo de flexión pasa de unos 2,9 GPa a 9,0 GPa, lo que significa que el material es tres veces más rígido.

La temperatura de deflexión por calor (HDT) a 1,8 MPa aumenta de alrededor de 75°C a más de 250°C, lo que cambia las reglas del juego para aplicaciones automotrices bajo capó y eléctricas.

Pero hay compensaciones. La resistencia al impacto disminuye porque las fibras de vidrio crean concentradores de tensión. El alargamiento a la rotura baja de más del 50% a alrededor del 3%, lo que significa que la pieza no se doblará antes de romperse. El acabado superficial también es notablemente más rugoso.

Observe la diferencia de contracción entre las direcciones de flujo y transversal. En PA6 GF30, podría ver una contracción del 0.3% en la dirección del flujo pero del 0.9% a través de ella. Esta diferencia triple es lo que hace que el diseño de moldes para nailon cargado con vidrio sea una habilidad especializada.

¿Qué parámetros de procesamiento controlan el moldeo del nailon relleno de vidrio?

El secado, la temperatura de fusión, la temperatura del molde y la velocidad de inyección son los cuatro parámetros que controlan la calidad del nailon GF. Estos parámetros son menos tolerantes que el nailon sin rellenar, por lo que un control estricto del proceso es esencial.

Secado: No negociable

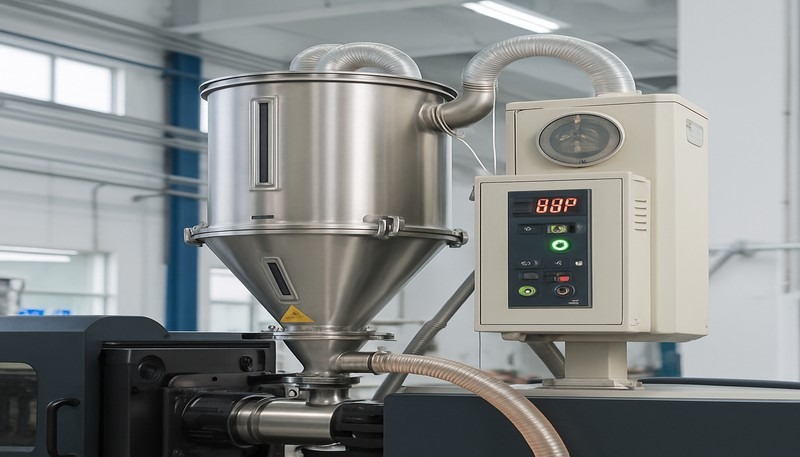

El nailon es higroscópico: absorbe humedad del aire. Las fibras de vidrio no cambian esta propiedad. Debe utilizar un secador desecante y secar el material a 75–85°C durante 4–6 horas para reducir la humedad por debajo del 0.1%. Si omite este paso, aparecerán vetas plateadas, marcas de ráfaga y una reducción del peso molecular debido a la hidrólisis.

Hemos recibido material con un 0.4% de humedad que parecía seco a simple vista, pero no lo estaba. Verifique siempre la humedad con un analizador antes de procesarlo.

Temperatura de fusión

Para PA6 GF30, apunta a 260–285°C. Para PA66 GF30, necesitas 275–300°C. El extremo superior proporciona mejor flujo y mojado de fibras pero aumenta el riesgo de degradación térmica.

En nuestras instalaciones de Shanghái, normalmente procesamos PA66 GF30 a 285–295°C — ese punto óptimo proporciona buen acabado superficial sin quemar el tamaño de las fibras de vidrio.

Temperatura del molde

Ejecuta la temperatura del molde a 80–100°C para grados con carga de vidrio. Temperaturas más altas del molde mejoran la cristalinidad, el acabado superficial y la estabilidad dimensional. Pero aumentan el tiempo de ciclo.

Para piezas con tolerancias estrictas, trabajaremos a un mínimo de 90°C. Por debajo de 70°C, se producirá alabeo posterior al moldeo y propiedades mecánicas incoherentes: la capa exterior cristaliza de forma distinta al núcleo.

Velocidad y presión de inyección

El nylon cargado con fibra de vidrio tiene una mayor viscosidad de fusión, por lo que necesita un 20–30% más de presión de inyección que los grados sin carga. Velocidades de inyección más rápidas ayudan a mantener la longitud de la fibra y reducen la debilidad en las líneas de unión.

Sin embargo, una velocidad excesiva provocará jetting o rebaba en piezas de pared delgada. Normalmente empezamos con un perfil de velocidad moderadamente rápido y lo ajustamos a partir del análisis de llenados incompletos.

¿Cómo afecta el contenido de fibra de vidrio a la contracción y estabilidad dimensional?

Aquí es donde el nailon reforzado con vidrio realmente justifica su precio premium. El PA66 sin relleno se contrae aproximadamente un 1,0–1,4% en todas direcciones. Añada un 30% de fibra de vidrio, y la contracción en la dirección del flujo cae al 0,2–0,5%.

Para piezas de tolerancia ajustada como carcasas de engranajes, soportes de sensores e insertos de conectores, esta previsibilidad vale cada centavo del sobreprecio del material.

Sin embargo, la contracción transversal solo desciende hasta aproximadamente 0.6–1.0%. Por tanto, el diseño de la cavidad debe tener en cuenta la contracción diferencial: en esencia, se incorpora una compensación asimétrica en el acero del molde.

En nuestras instalaciones internas de fabricación de moldes de inyección, nuestros 8 ingenieros sénior han aprendido a predecir este comportamiento tras años de iteraciones del utillaje. Los factores clave son el porcentaje de fibra, la geometría de la pieza, la ubicación de la compuerta y las condiciones de proceso.

Para piezas de producción que requieren tolerancias de ±0,05 mm, recomendamos PA66 GF30 o superior, procesado con temperatura de molde superior a 85°C, y validado mediante inspección de primera pieza usando medición CMM.

¿Qué pautas de diseño debe seguir para piezas de nailon cargado con vidrio?

Mantenga las paredes entre 2 y 3 mm, utilice radios superiores a 0.5 mm y añada un ángulo de desmoldeo de 1–3°: estas son las directrices esenciales de diseño para piezas de nailon reforzado con fibra de vidrio. Las fibras de vidrio aumentan la anisotropía de contracción y el desgaste de la herramienta, por lo que no se aplican las reglas estándar del nailon sin relleno.

Espesor de pared: Manténgalo uniforme

Un espesor de pared uniforme siempre es importante en el moldeo por inyección, pero es crítico con el nylon cargado con fibra de vidrio. Las transiciones de espesor crean tasas de enfriamiento y contracción diferenciales, lo que provoca deformaciones. Las fibras también se orientan de manera diferente en secciones gruesas frente a delgadas.

Recomendamos una pared nominal de 2.0–3.5 mm. Por debajo de 1.5 mm, tendrá dificultades de llenado y rotura de fibras. Por encima de 4.0 mm, aparecerán rechupes y tiempos de ciclo excesivos.

Radios: Generosos, siempre

Las fibras de vidrio crean concentradores de tensión en las esquinas interiores afiladas. Radio interior mínimo de 0.5 mm; se prefiere 1.0 mm. Hemos visto disminuir las tasas de fallo en un 40%+ al aumentar los radios interiores de 0.3 mm a 1.0 mm.

Las fibras no pueden sortear esquinas pronunciadas: se acumulan y crean zonas ricas en resina y zonas ricas en fibra, ambas puntos débiles.

Ángulos de Desmoldeo: Más de lo que Piensas

El nylon cargado con fibra de vidrio es abrasivo, lo que significa que la pieza se agarra a la superficie de la cavidad durante la expulsión. Ángulo de desmoldeo mínimo de 1.5°, preferiblemente 2–3°, especialmente en superficies texturizadas.

El costo de unos pocos grados adicionales de ángulo de desmoldeo no es nada comparado con las piezas que se atascan, rayan o agrietan durante la expulsión.

Diseño de Nervaduras y Refuerzos

Las nervaduras deben ser del 50–75% del espesor de pared nominal. Con nailon reforzado con vidrio, las nervaduras más delgadas (50–60%) son más seguras porque el material ya es rígido. Los refuerzos deben seguir la misma proporción con aligeramiento para reducir masa.

¿Cuáles son los defectos más comunes y cómo se solucionan?

La exposición de fibras, el alabeo, las líneas de soldadura y las vetas de humedad son los cuatro defectos más comunes del nailon con fibra de vidrio, y la mayoría son prevenibles. Aquí están las causas de cada uno y cómo los solucionamos en producción.

Exposición de Fibra y Acabado Superficial Deficiente

Esas fibras de vidrio que sobresalen de la superficie indican que la resina no encapsuló por completo las fibras en la pared de la cavidad. Causas: temperatura del molde demasiado baja, velocidad de inyección demasiado lenta o presión de compactación insuficiente.

Solución: aumentar la temperatura del molde a 90–100°C, aumentar la velocidad de inyección y asegurar una presión de mantenimiento adecuada al 60–80% de la presión de inyección. Para superficies A cosméticas, considere un acabado de cavidad pulido y una textura ligera que oculte el patrón de fibras.

Alabeo y variación dimensional

Generalmente causado por la contracción diferencial entre las direcciones de flujo y transversal, agravado por un espesor de pared no uniforme.

Solución: rediseñar para paredes uniformes, reposicionar entradas para flujo equilibrado, aumentar la temperatura del molde y considerar un recocido post-moldeo a 150–170°C durante 30–60 minutos para aliviar tensiones internas.

Líneas de soldadura

Las fibras de vidrio no atraviesan las líneas de soldadura: se orientan en paralelo al frente de flujo, por lo que la zona de la línea de soldadura es, en esencia, nailon sin relleno y presenta una resistencia mucho menor.

Solución: minimice las líneas de unión mediante una ubicación inteligente de las entradas, colóquelas en áreas no críticas y use temperaturas de fusión y del molde más altas para mejorar la resistencia de la unión.

Defectos Relacionados con la Humedad

Vetas plateadas, desviaciones, burbujas y propiedades mecánicas reducidas. La solución siempre es la misma: secar el material adecuadamente por debajo del 0.1% de humedad.

En nuestras instalaciones, el control de calidad de entrada (IQC) verifica el contenido de humedad del material antes de cualquier producción. Usamos cargadores de tolva de circuito cerrado que mantienen el aire seco durante toda la producción.

¿Cómo elegir entre los grados PA6 GF y PA66 GF?

Use PA6 GF30 para piezas sensibles al costo por debajo de 150°C; elija PA66 GF30 para temperaturas más altas o mejor resistencia química. Ambos grados con una carga de fibra de vidrio del 30% ofrecen una rigidez excelente: la diferencia clave es el rendimiento térmico.

Elija PA6 GF30 cuando el costo sea el principal factor (la resina PA6 suele ser un 10–15% más barata), la pieza opere de forma continua por debajo de 150°C, o necesite una resistencia al impacto ligeramente mejor. PA6 GF30 es nuestra opción predilecta para carcasas de electrónica de consumo y piezas estructurales no críticas.

Elija PA66 GF30 cuando la pieza opere por encima de 150°C (compartimento motor automotriz, portacontactos eléctricos), sea importante la resistencia química, la estabilidad dimensional a temperatura elevada sea crítica, o necesite mayor resistencia a la tracción y a la fluencia.

Para ambos grados, el 30% de fibra de vidrio es el punto óptimo. 10–15% ofrece mejoras modestas. 40–45% maximiza la rigidez pero conlleva un acabado superficial deficiente, viscosidad muy alta y un desgaste agresivo del molde.

Nailon cargado con vidrio vs. Nailon sin cargar: ¿Cuándo vale la pena la mejora?

La mejora a nailon GF compensa cuando la pieza necesita resistencia a la tracción superior a 80 MPa, temperaturas operativas mayores de 100°C o contracción inferior a 0.4%. El material cuesta 20–40% más por kilogramo, pero el coste total de la pieza suele equilibrarse.

La mejora compensa cuando la pieza soporta cargas estructurales que el nailon sin refuerzo no puede resistir con el límite de deflexión requerido, cuando importa la estabilidad dimensional en distintos rangos de temperatura o cuando la pieza funciona en condiciones donde la HDT de 65–75°C del nailon sin refuerzo resulta insuficiente.

La mejora es un desperdicio cuando la pieza es puramente estética, el nailon sin relleno ya cumple la especificación o el volumen es demasiado bajo para justificar la prima por desgaste del utillaje. Más de una vez hemos disuadido a clientes de utilizar nailon reforzado con fibra de vidrio: es la recomendación sincera.

Otra consideración es la vida del molde. El nailon con vidrio es abrasivo: las fibras actúan como papel de lija microscópico. Espere 3–5× más desgaste de cavidad. En nuestra planta usamos por defecto acero endurecido H13 o S7 para todo utillaje de nailon GF, por lo que los moldes superan 500,000+ inyecciones antes de un mantenimiento mayor.

Desde la perspectiva del abastecimiento, el nailon reforzado con fibra de vidrio está ampliamente disponible a través de grandes proveedores como DuPont (Zytel), BASF (Ultramid) y EMS-Grivory. Los plazos de entrega de los grados estándar PA6 GF30 y PA66 GF30 suelen ser de 2–4 semanas, pero los grados especiales como PA66 GF45 o los compuestos estabilizados contra los rayos UV pueden tardar 8–12 semanas. Planifique pronto la compra del material: hemos visto proyectos retrasados porque el grado GF especificado estaba sujeto a cupos durante la temporada alta del sector de la automoción.

Comprender el comportamiento del nailon con fibra de vidrio durante el procesamiento exige experiencia práctica con el material en distintas geometrías de pieza y espesores de pared. Los patrones de orientación de las fibras cambian con cada reubicación del punto de inyección, ajuste del espesor de pared o variación de los parámetros del proceso. En nuestras instalaciones de Shanghái, nuestros ingenieros han documentado estos patrones de comportamiento a lo largo de miles de series de producción y han creado una base de datos empírica que nos ayuda a predecir y prevenir defectos habituales antes de que aparezcan en producción.

Preguntas frecuentes

Preguntas frecuentes

¿Cuál es la temperatura de moldeo por inyección del nailon reforzado con vidrio?

Para PA6 GF30, el intervalo de temperatura de masa es 260–285°C. Para PA66 GF30, utilice 275–300°C. La temperatura del molde debe mantenerse a 80–100°C para obtener una cristalinidad y un acabado superficial óptimos. Verifique siempre la ficha técnica del grado específico, ya que las formulaciones del fabricante pueden variar más o menos 10°C. Un procesamiento demasiado caliente degrada el ensimaje de las fibras; uno demasiado frío causa una impregnación deficiente y defectos superficiales. En nuestras instalaciones de Shanghái, normalmente fijamos como objetivo el centro de cada intervalo y ajustamos según los resultados de las pruebas de llenado incompleto y de la inspección de primera pieza.

¿Cómo afecta el contenido de fibra de vidrio a la contracción del nailon?

Las fibras de vidrio reducen drásticamente la contracción en la dirección del flujo: desde aproximadamente un 1.2% para PA66 sin carga hasta un 0.3% para PA66 GF30. Sin embargo, la contracción transversal solo disminuye hasta aproximadamente el 0.7–0.9%, lo que genera un comportamiento anisotrópico considerable que debe tenerse en cuenta al diseñar el molde. Un mayor contenido de fibra reduce aún más la contracción total, pero aumenta la diferencia entre las direcciones de flujo y transversal. Esto significa que una pieza de PA66 GF45 podría contraerse solo un 0.2% en la dirección del flujo, pero todavía un 0.6% transversalmente, lo que complica aún más la predicción dimensional para el diseñador del molde.

¿Se puede sobremoldear nailon reforzado con fibra de vidrio con TPE o TPU?

Sí, el nylon reforzado con fibra de vidrio (normalmente PA6 GF30) se utiliza habitualmente como sustrato rígido en aplicaciones de dos inyecciones o sobremoldeo, con TPE o TPU como material blando de sobremoldeo. La adhesión depende de la compatibilidad química entre el sustrato y el material de sobremoldeo, así como de una preparación adecuada de la superficie del sustrato y del control de la temperatura durante la segunda inyección. El contenido de fibra de vidrio puede reducir la resistencia de la unión mecánica frente a sustratos de nylon sin relleno porque las fibras reducen el área superficial disponible para el anclaje químico con la capa de TPE o TPU.

¿Qué causa que las fibras sean visibles en la superficie de las piezas de nailon reforzado con vidrio?

La exposición de fibras ocurre cuando la matriz de resina no encapsula por completo las fibras de vidrio en la superficie de la cavidad durante la compactación. Las causas habituales son una temperatura del molde inferior a 80°C, una inyección lenta que no aleja las fibras de la pared, presión de compactación insuficiente y un contenido de fibra superior al 30%. Las soluciones más eficaces son elevar la temperatura del molde a 90–100°C y aumentar la velocidad de inyección. Para piezas con calidad estética de superficie A, una cavidad pulida y una textura sutil ayudan a ocultar la transparencia inherente de la fibra en grados reforzados con vidrio.

¿Es adecuado el nailon reforzado con fibra de vidrio para aplicaciones en contacto con alimentos?

El nailon reforzado con vidrio puede cumplir la FDA si utiliza resina base de grado alimentario y un tratamiento adecuado de las fibras, pero no todos los grados de nailon GF están certificados para contacto alimentario. Las fibras de vidrio son inertes: el cumplimiento depende por completo de la matriz de nailon y de los aditivos o colorantes del compuesto. Compruebe siempre con el proveedor la documentación de cumplimiento FDA o EU 10/2011 del grado específico. Si se exige seguridad alimentaria, indíquelo desde el principio para que el moldeador adquiera material certificado y mantenga la trazabilidad adecuada durante toda la producción.

¿Cómo se evita el alabeo en piezas de nailon reforzado con vidrio moldeadas por inyección?

Prevenir la deformación exige varios frentes: paredes uniformes de 2.0 a 3.5 mm, radios internos de al menos 1.0 mm, puntos de inyección que equilibren el flujo, temperatura del molde superior a 85°C durante todo el ciclo y suficiente enfriamiento antes de expulsar. En piezas ya deformadas, un recocido posterior a 150–170°C durante 30 to 60 minutes puede aliviar tensiones y mejorar la planitud. Lo más eficaz es abordar la deformación al revisar el molde, no corregirla solo con ajustes del proceso.

¿Qué acero para herramientas se recomienda para moldes de nailon con fibra de vidrio?

Para moldes de producción que procesan nylon reforzado con fibra de vidrio se recomiendan aceros para herramientas endurecidos, como H13 a 48–52 HRC o S7. Las fibras de vidrio abrasivas provocan entre tres y cinco veces más desgaste que el nylon sin carga, lo que significa que el acero para herramientas P20 estándar mostrará erosión de la cavidad y desviación dimensional mucho antes. Para una producción de gran volumen superior a 500,000 inyecciones, considere recubrimientos PVD como TiN o TiCN en las superficies de la cavidad para prolongar la vida útil del molde. La inversión inicial en acero endurecido se amortiza gracias a la reducción del tiempo de inactividad por mantenimiento y a una calidad de pieza más uniforme durante la vida útil del molde.

¿El nylon reforzado con fibra de vidrio requiere un husillo especial de moldeo por inyección?

Un husillo de uso general con una relación de compresión de 2.5:1 a 3.0:1 funciona bien para la mayoría de los grados de nailon reforzado con fibra de vidrio. Evite relaciones de compresión muy altas, superiores a 3.5:1, ya que provocan una rotura excesiva de las fibras y reducen el refuerzo mecánico que estas proporcionan. Para tiradas de producción largas se recomiendan encarecidamente materiales resistentes al desgaste para el husillo y el cilindro, como revestimientos bimetálicos o componentes recubiertos de Xaloy, debido a la naturaleza abrasiva de las fibras de vidrio. Sustituir un husillo desgastado a mitad de una tirada de producción resulta mucho más caro que especificar componentes resistentes al desgaste desde el principio.
