قولبة النايلون المحشو بالزجاج بالحقن: دليل كامل للمهندسين

إذا كنت تحدد مادة لجزء هيكلي يجب أن يحافظ على شكله تحت الحمل والحرارة ومع الزمن، فالنايلون المحشو بالزجاج¹ مرشح على قائمتك غالبًا. إذ تحوّل إضافة الألياف الزجاجية النايلون من بلاستيك هندسي متين ومرن إلى مادة تنافس ألمنيوم الصب بالقوالب.

لكن عملية القولبة بالحقن للدرجات المحشوة تختلف جذريًا عن النايلون غير المحشو. فاللزوجة الأعلى للمصهور، والتآكل الشديد للأداة، والانكماش متباين الخواص²[^2]، والحساسية لطول الألياف تعني ضرورة ضبط المعلمات، وإلا أظهرت الأجزاء الأخطاء بوضوح.

يوضح هذا الدليل ما يهم فعلًا عند قولبة النايلون المحشو بالزجاج، استنادًا إلى عقدين من تشغيل هذه المواد في مصانع حقيقية. تشغّل ZetarMold في شنغهاي 47 ماكينة قولبة بالحقن (90T–1850T) وتعالج أكثر من 400 مادة.

ما هو النايلون المملوء بالزجاج ولماذا يهم؟

النايلون المحشو بالزجاج بولي أميد مقوى بألياف زجاجية قصيرة، ويوفر صلابة أعلى حتى 200% وHDT فوق 250°C. وللمقارنة بين الموردين، يغطي دليل توريد مورد القولبة بالحقن إعداد RFQ والتأهيل.

النايلون المقوّى بالألياف الزجاجية[^1] هو بولي أميد قياسي (عادةً PA6 أو PA66) ممزوج بألياف زجاجية قصيرة بنسب وزنية تبلغ 10% أو 20% أو 30% أو 45%. وينتج عن ذلك لدن حراري مركّب أشد صلابة وقوة وثباتاً أبعادياً بدرجة كبيرة من مادته الأساسية غير المملوءة.

في مصنعنا، تعد PA6 GF30³ وPA66 GF30 بين أكثر خمس مواد قولبة. وتستخدم في مكونات السيارات تحت غطاء المحرك، والحاويات الكهربائية، وأغلفة الأدوات الكهربائية، والتجهيزات الصناعية، والحوامل الهيكلية الاستهلاكية.

الاقتصاديات واضحة: تحصل على صلابة شبيهة بالمعدن بسرعات معالجة البلاستيك، وتكلفة القطعة الكلية غالباً تتغلب على الصب أو قطعة الخراطة CNC عندما تتجاوز الكميات عتبة 5,000 وحدة.

لكن إليك ما لن تخبرك به أوراق البيانات — تصطف الألياف الزجاجية في اتجاه الجريان أثناء الحقن. وهذا يعني أن انكماش الجزء يختلف على امتداد مسار الجريان عنه في الاتجاه العرضي، ويُعد هذا الانكماش متباين الخواص أكبر تحدٍ منفرد في معالجة هذه المواد.

ما هي الخصائص المادية الرئيسية للنايلون المملوء بالزجاج؟

عند إضافة 30% ألياف زجاجية إلى PA66، يرتفع قوة الشد من حوالي 80 ميجا باسكال إلى 185 ميجا باسكال — زيادة بنسبة 130%. ينتقل معامل الانحناء من حوالي 2.9 جيجا باسكال إلى 9.0 جيجا باسكال، مما يعني أن المادة أكثر صلابة بثلاث مرات.

ترتفع درجة حرارة انحراف الحرارة (HDT) عند 1.8 ميجا باسكال من حوالي 75°م إلى أكثر من 250°م، وهذا يُحدث تغييرًا جذريًا للتطبيقات الكهربائية وتحت غطاء المحرك في السيارات.

لكن توجد مفاضلات. تنخفض مقاومة الصدمات لأن الألياف الزجاجية تُنشئ نقاطًا لتركّز الإجهاد. كما تنخفض الاستطالة عند الكسر من أكثر من 50% إلى نحو 3%، ما يعني أن القطعة لن تنثني قبل أن تنكسر. ويصبح تشطيب السطح أخشن بوضوح أيضًا.

لاحظ فرق الانكماش بين اتجاهي التدفق والعرضي. في PA6 GF30، قد ترى انكماش 0.3% في اتجاه التدفق لكن 0.9% عبره. هذا الفرق الثلاثي هو ما يجعل تصميم القالب للنايلون المملوء بالزجاج مهارة متخصصة.

ما هي معالجات التحكم في قولبة النايلون المملوء بالزجاج؟

التجفيف، ودرجة حرارة الانصهار، ودرجة حرارة القالب، وسرعة الحقن هي المعاملات الأربعة التي تتحكم في جودة النايلون المملوء بالزجاج. هذه المعاملات أقل تسامحًا من النايلون غير المملوء، لذا فإن التحكم الدقيق في العملية ضروري.

التجفيف: غير قابل للتفاوض

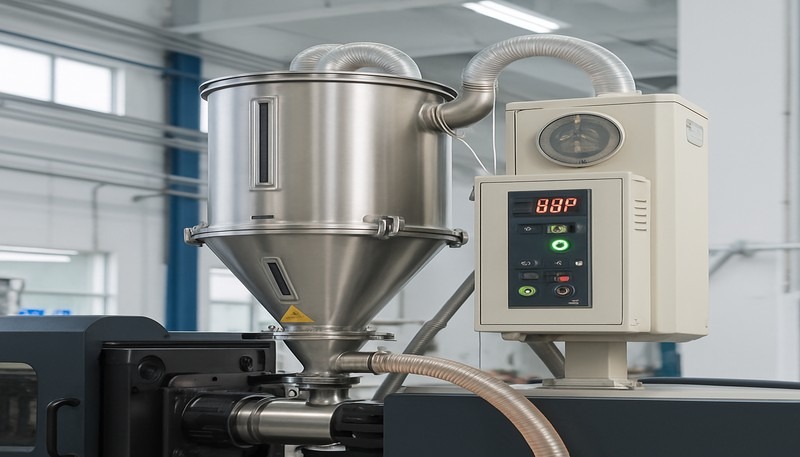

النايلون مادة استرطابية—أي تمتص الرطوبة من الهواء. ولا تغيّر الألياف الزجاجية ذلك. يجب استخدام مجفف بمادة ماصة للرطوبة وتجفيف المادة عند 75–85°C لمدة 4–6 ساعات لخفض الرطوبة إلى أقل من 0.1%. وإذا أُغفلت هذه الخطوة، فستظهر خطوط فضية وعلامات تناثر، وينخفض الوزن الجزيئي بفعل التحلل المائي.

لقد رأينا مواد واردة بنسبة رطوبة 0.4% بدت جافة للعين المجردة — لكنها لم تكن كذلك. تحقّق دائمًا باستخدام محلل رطوبة قبل التشغيل.

درجة حرارة الذوبان

لـPA6 GF30، استهدف 260–285°C. لـPA66 GF30، تحتاج إلى 275–300°C. الطرف الأعلى يعطي تدفقاً أفضل وترطيباً للألياف لكن يزيد خطر التدهور الحراري.

في منشأتنا في شنغهاي، نعمل عادةً على PA66 GF30 عند 285–295°م — هذه النقطة المثالية تعطي تشطيبًا سطحيًا جيدًا دون حرق طلاء الحجم على الألياف الزجاجية.

درجة حرارة القالب

قم بتشغيل درجة حرارة القالب عند 80-100 درجة مئوية للدرجات المملوءة بالزجاج. درجات الحرارة الأعلى للقالب تحسن التبلور، ونهاية السطح، والاستقرار الأبعادي. لكنها تطيل وقت الدورة.

بالنسبة إلى القطع ذات التفاوتات الضيقة، نشغّل العملية عند 90°C كحد أدنى. أما عند درجات أقل من 70°C، فإنك تخاطر بحدوث التواء بعد القولبة وعدم اتساق الخواص الميكانيكية، إذ تتبلور الطبقة الخارجية بصورة مختلفة عن اللب.

سرعة الحقن والضغط

للنايلون المملوء بالزجاج لزوجة انصهار أعلى، لذا تحتاج إلى ضغط حقن أكثر بنسبة 20–30% من الدرجات غير المملوءة. سرعات الحقن الأسرع تساعد في الحفاظ على طول الألياف وتقليل ضعف خط اللحام.

لكن إذا كانت السرعة عالية أكثر من اللازم، فسيحدث اندفاع نفاث أو زوائد وميضية في القطع رقيقة الجدران. نبدأ عادةً بمنحنى سرعة يتراوح بين المتوسط والسريع، ثم نعدله استنادًا إلى تحليل عدم اكتمال الملء.

كيف يؤثر محتوى الألياف الزجاجية على الانكماش والاستقرار الأبعادي؟

هنا يثبت النايلون المقوّى بالألياف الزجاجية استحقاقه لسعره الأعلى. ينكمش PA66 غير المملوء بنحو 1.0–1.4% في جميع الاتجاهات. وعند إضافة 30% من الألياف الزجاجية، ينخفض الانكماش في اتجاه التدفق إلى 0.2–0.5%.

بالنسبة إلى القطع ذات التفاوتات الضيقة، مثل مبيتات التروس وحوامل المستشعرات وحشوات الموصلات، تستحق هذه القدرة على التنبؤ كل ما يُدفع من علاوة سعرية للمادة.

لكن الانكماش العرضي ينخفض فقط إلى نحو 0.6–1.0%. لذلك يجب أن يراعي تصميم التجويف الانكماش التفاضلي — فأنت تدمج فعليًا تعويضًا غير متماثل في فولاذ الأدوات.

في منشأة تصنيع قوالب الحقن الداخلية لدينا، تعلم كبار مهندسينا الثمانية التنبؤ بهذا السلوك عبر سنوات من تكرار العدد. والعوامل الأساسية هي نسبة الألياف وهندسة الجزء وموضع البوابة وظروف المعالجة.

بالنسبة إلى أجزاء الإنتاج التي تتطلب تفاوتات قدرها ±0.05 mm، نوصي باستخدام PA66 GF30 أو درجة أعلى، ومعالجتها عند درجة حرارة قالب تتجاوز 85°C، والتحقق منها من خلال فحص العينة الأولى باستخدام القياس بجهاز CMM.

ما هي إرشادات التصميم التي يجب اتباعها لأجزاء النايلون المملوء بالزجاج؟

حافظ على سماكة الجدران بين 2 و3 mm، واستخدم أنصاف أقطار تزيد على 0.5 mm، وأضف زاوية سحب قدرها 1–3° — فهذه هي إرشادات التصميم الأساسية للأجزاء المصنوعة من النايلون المقوّى بالألياف الزجاجية. تزيد الألياف الزجاجية تفاوت الانكماش باختلاف الاتجاه وتآكل القالب، ولذلك لا تنطبق القواعد القياسية الخاصة بالنايلون غير المقوّى.

سُمك الجدار: حافظ على تجانسه

يُعد تجانس سُمك الجدار مهمًا دائمًا في القولبة بالحقن، لكنه بالغ الأهمية عند استخدام النايلون المقوّى بالألياف الزجاجية. تؤدي الانتقالات في السُمك إلى تفاوت معدلات التبريد والانكماش، مما يسبب الالتواء. كما تتخذ الألياف اتجاهات مختلفة في المقاطع السميكة مقارنة بالمقاطع الرقيقة.

نوصي بسماكة جدار اسمية تتراوح بين 2.0–3.5 mm. فعند سماكة أقل من 1.5 mm، ستواجه صعوبة في الملء وتكسر الألياف. وعند سماكة تزيد على 4.0 mm، ستظهر علامات هبوط وتطول أزمنة الدورات بصورة مفرطة.

أنصاف أقطار الانحناء: كبيرة دائمًا

تُنشئ الألياف الزجاجية مواضع لتركيز الإجهاد عند الزوايا الداخلية الحادة. الحد الأدنى لنصف القطر الداخلي هو 0.5 mm، ويُفضَّل 1.0 mm. وقد شهدنا انخفاض معدلات الفشل بأكثر من 40% عند زيادة أنصاف الأقطار الداخلية من 0.3 mm إلى 1.0 mm.

لا تستطيع الألياف اجتياز الزوايا الحادة — فتتراكم وتُنشئ مناطق غنية بالراتنج وأخرى غنية بالألياف، وكلتاهما تمثل نقاط ضعف.

زوايا السحب: أهم مما تظن

النايلون المقوّى بالألياف الزجاجية مادة كاشطة، ما يعني أن القطعة تتشبث بسطح التجويف أثناء القذف. يجب ألا تقل زاوية السحب عن 1.5°، ويُفضّل أن تكون 2–3°، ولا سيما على الأسطح ذات النقوش.

تكلفة إضافة بضع درجات إلى زاوية السحب لا تُذكر مقارنة بتكلفة التصاق القطع أو تخدشها أو تشققها أثناء القذف.

تصميم الأضلاع والنتوءات الأسطوانية

ينبغي أن يبلغ سُمك الأضلاع 50–75% من سُمك الجدار الاسمي. ومع النايلون المملوء بالألياف الزجاجية، تكون الأضلاع الأرق (50–60%) أكثر أمانًا لأن المادة صلبة بالفعل. وينبغي أن تتبع النتوءات الأسطوانية النسبة نفسها مع تفريغها من الداخل لتقليل الكتلة.

ما هي العيوب الأكثر شيوعاً وكيف يمكن إصلاحها؟

انكشاف الألياف والالتواء وخطوط اللحام وآثار الرطوبة هي العيوب الأربعة الأكثر شيوعًا في نايلون GF — ويمكن الوقاية من معظمها. فيما يلي أسباب كل عيب وكيفية معالجته في الإنتاج.

انكشاف الألياف ورداءة تشطيب السطح

بروز تلك الألياف الزجاجية عبر السطح يعني أن الراتنج لم يُحِط بالألياف بالكامل عند جدار التجويف. الأسباب: انخفاض درجة حرارة القالب أكثر من اللازم، أو بطء سرعة الحقن أكثر من اللازم، أو عدم كفاية ضغط الحشو.

الحل: ارفع درجة حرارة القالب إلى 90–100°C، وزِد سرعة الحقن، وتأكد من كفاية ضغط الاستبقاء عند 60–80% من ضغط الحقن. وبالنسبة إلى الأسطح التجميلية من الفئة A، يُنصح بصقل سطح التجويف وإضافة نقش خفيف يحجب نمط الألياف.

الالتواء والتباين في الأبعاد

ينتج ذلك عادةً عن تفاوت الانكماش بين اتجاه التدفق والاتجاه العرضي، ويتفاقم بسبب عدم تجانس سماكة الجدار.

الإصلاح: أعد التصميم للحصول على جدران موحدة، وأعد موضعة البوابات لتحقيق تدفق متوازن، وارفع درجة حرارة القالب، وفكّر في إجراء تلدين بعد القولبة عند 150–170°C لمدة 30–60 دقيقة لتخفيف الإجهادات الداخلية.

خطوط اللحام

لا تعبر الألياف الزجاجية خطوط اللحام — بل تتجه بالتوازي مع جبهة التدفق، ولذلك تكون منطقة خط اللحام في جوهرها نايلونًا غير مقوى، وتكون مقاومتها أقل بكثير.

الحل: قلّل خطوط اللحام من خلال التوزيع الذكي لبوابات الحقن، وضعها في مناطق غير حرجة، واستخدم درجات حرارة أعلى للمصهور والقالب لتحسين متانة الالتحام.

العيوب المرتبطة بالرطوبة

خطوط فضية، وتبقعات رذاذية، وفقاعات، وانخفاض في الخواص الميكانيكية. والحل واحد دائمًا: تجفيف المادة بصورة صحيحة حتى تقل نسبة الرطوبة عن 0.1%.

في منشأتنا، يتحقق قسم مراقبة جودة المواد الواردة (IQC) من محتوى الرطوبة في المواد قبل أي دورة إنتاج. ونستخدم مغذيات قادوس ذات حلقة تحكم مغلقة تحافظ على الهواء الجاف طوال دورة الإنتاج.

كيف تختار بين درجات PA6 GF و PA66 GF؟

استخدم PA6 GF30 للأجزاء الحساسة للتكلفة التي تعمل تحت 150°C؛ واختر PA66 GF30 لدرجات الحرارة الأعلى أو لمقاومة كيميائية أفضل. وتوفر كلتا الدرجتين عند محتوى ألياف زجاجية يبلغ 30% صلابة ممتازة — ويكمن الفرق الرئيسي في الأداء الحراري.

اختر PA6 GF30 عندما تكون التكلفة هي العامل الأساسي (فراتنج PA6 أرخص عادةً بنسبة 10–15%)، أو عندما يعمل الجزء باستمرار عند أقل من 150°C، أو إذا كنت تحتاج إلى مقاومة صدمات أفضل قليلًا. ويُعد PA6 GF30 خيارنا المعتاد لهياكل الإلكترونيات الاستهلاكية والأجزاء الإنشائية غير الحرجة.

اختر PA66 GF30 عندما تعمل القطعة عند درجة حرارة أعلى من 150°C (تطبيقات أسفل غطاء محرك السيارات، وحوامل نقاط التلامس الكهربائية)، أو عندما تكون المقاومة الكيميائية مهمة، أو يكون ثبات الأبعاد عند درجات الحرارة المرتفعة حاسمًا، أو تحتاج إلى مقاومة شد وزحف أعلى.

بالنسبة إلى كلتا الدرجتين، تمثل نسبة 30% من الألياف الزجاجية المستوى الأمثل. وتوفر نسبة 10–15% تحسينات متواضعة. أما نسبة 40–45% فتعظّم الصلابة، لكنها تؤدي إلى تشطيب سطحي رديء ولزوجة مرتفعة جدًا وتآكل شديد للعدد.

النايلون المملوء بالزجاج مقابل النايلون غير المملوء: متى يكون الترقية مجدية؟

يحقق الانتقال إلى نايلون GF جدوى اقتصادية عندما يحتاج الجزء إلى مقاومة شد أعلى من 80 MPa، أو درجات حرارة تشغيل أعلى من 100°C، أو انكماش أقل من 0.4%. وتزيد تكلفة المادة لكل كيلوغرام بنسبة 20–40%، لكن التكلفة الإجمالية للجزء غالبًا ما تتعادل.

تكون الترقية مجدية عندما تتحمل القطعة أحمالًا إنشائية لا يستطيع النايلون غير المحشو تحملها ضمن حد الانحراف المطلوب، أو عندما يكون ثبات الأبعاد عبر نطاقات درجات الحرارة مهمًا، أو عندما تعمل القطعة في ظروف لا تكفي فيها درجة HDT للنايلون غير المحشو البالغة 65–75°C.

تكون الترقية هدرًا عندما تكون القطعة تجميلية بحتة، أو عندما يفي النايلون غير المقوّى بالمواصفات بالفعل، أو يكون حجم الإنتاج منخفضًا جدًا بحيث لا يبرر تكلفة تآكل العِدّة الإضافية. وقد نصحنا عملاء أكثر من مرة بعدم استخدام النايلون المقوّى بالألياف الزجاجية — فهذه هي التوصية الصادقة.

هناك اعتبار آخر: عمر الأداة. فالنايلون المقوّى بالألياف الزجاجية مادة كاشطة، إذ تعمل تلك الألياف كورق صنفرة مجهري. توقّع تآكل التجويف بمعدل 3–5×. وفي منشأة تصنيع القوالب لدينا، نعتمد افتراضيًا الفولاذ المقسّى (H13 أو S7) لأي أدوات خاصة بنايلون GF، ولهذا تحقق قوالبنا 500,000+ دورة حقن قبل الحاجة إلى صيانة رئيسية.

من منظور التوريد، يتوافر النايلون المقوّى بالألياف الزجاجية على نطاق واسع لدى كبار الموردين، ومنهم DuPont (Zytel) وBASF (Ultramid) وEMS-Grivory. وتتراوح مهل توريد الدرجات القياسية PA6 GF30 وPA66 GF30 عادةً بين 2–4 أسابيع، لكن الدرجات المتخصصة مثل PA66 GF45 أو المركّبات المثبّتة ضد الأشعة فوق البنفسجية قد تستغرق 8–12 أسبوعًا. خطط لشراء موادك مبكرًا؛ فقد رأينا مشروعات تتأخر لأن درجة GF المحددة كانت خاضعة لنظام الحصص خلال ذروة موسم صناعة السيارات.

يتطلب فهم سلوك النايلون المقوى بالألياف الزجاجية أثناء المعالجة خبرة عملية بالمادة عبر أشكال هندسية وسماكات جدران مختلفة للأجزاء. إذ تتغير أنماط اتجاه الألياف مع كل تغيير لموضع البوابة أو تعديل لسماكة الجدار أو تحول في معلمات المعالجة. وفي منشأتنا في شنغهاي، وثّق مهندسونا هذه الأنماط السلوكية عبر آلاف دورات الإنتاج، وأنشؤوا قاعدة بيانات تجريبية تساعدنا على التنبؤ بالعيوب الشائعة ومنعها قبل وقوعها في الإنتاج.

الأسئلة المتداولة

الأسئلة المتداولة

ما هي درجة حرارة صب النايلون المملوء بالزجاج؟

بالنسبة إلى PA6 GF30، يتراوح نطاق درجة حرارة المصهور بين 260–285°C. وبالنسبة إلى PA66 GF30، استخدم 275–300°C. وينبغي الحفاظ على درجة حرارة القالب عند 80–100°C لتحقيق التبلور وتشطيب السطح الأمثلين. تحقق دائمًا من ورقة بيانات الدرجة المحددة، إذ قد تختلف تركيبات الشركات المصنعة بمقدار يزيد أو ينقص عن 10°C. يؤدي التشغيل بدرجة حرارة مرتفعة جدًا إلى تحلل طبقة معالجة الألياف؛ بينما يؤدي التشغيل بدرجة حرارة منخفضة جدًا إلى ضعف تشرب الألياف وظهور عيوب سطحية. وفي منشأتنا في شنغهاي، نستهدف عادةً منتصف كل نطاق ونُجري التعديلات استنادًا إلى اختبارات الحقن الناقص ونتائج فحص القطعة الأولى.

كيف يؤثر محتوى ألياف الزجاج على انكماش النايلون؟

تقلل ألياف الزجاج الانكماش بشكل كبير في اتجاه التدفق - من حوالي 1.2% للـ PA66 غير المدعم إلى 0.3% للـ PA66 GF30. ومع ذلك، فإن الانكماش العرضي ينخفض فقط إلى حوالي 0.7–0.9%، مما يخلق سلوكاً متباين الخواص بشكل كبير يجب مراعاته في تصميم القالب. يقلل محتوى الألياف الأعلى من الانكماش الكلي أكثر ولكنه يزيد الفرق بين اتجاهي التدفق والعرض. هذا يعني أن جزء PA66 GF45 قد ينكمش فقط بنسبة 0.2% في اتجاه التدفق ولكنه لا يزال 0.6% في الاتجاه العرضي، مما يجعل التنبؤ البعدي أكثر تعقيداً لمصمم الأداة.

هل يمكنك تشكيل النايلون المدعم بالزجاج فوقه بمادة TPE أو TPU؟

نعم، النايلون المدعم بالزجاج (عادة PA6 GF30) يُستخدم بشكل شائع كالركيزة الصلبة في تطبيقات التشكيل ثنائي الطلقة أو التشكيل الفوقي، مع TPE أو TPU كمادة التشكيل الفوقي اللينة. يعتمد الالتصاق على التوافق الكيميائي بين الركيزة ومادة التشكيل الفوقي، بالإضافة إلى التحضير السطحي المناسب للركيزة وإدارة درجة الحرارة أثناء الطلقة الثانية. يمكن أن يقلل محتوى ألياف الزجاج من قوة الربط الميكانيكي مقارنة بركائز النايلون غير المدعمة لأن الألياف تقلل من مساحة السطح المتاحة للتداخل الكيميائي مع طبقة TPE أو TPU.

ما الذي يسبب ظهور الألياف على سطح أجزاء النايلون المملوء بالزجاج؟

يحدث انكشاف الألياف عندما لا تغلف مصفوفة الراتنج الألياف الزجاجية بالكامل عند سطح التجويف خلال مرحلة التعبئة. وتشمل الأسباب الشائعة انخفاض درجة حرارة القالب عن 80°C، وبطء سرعة الحقن بما لا يدفع الألياف بعيدًا عن جدار التجويف، وعدم كفاية ضغط التعبئة، وارتفاع محتوى الألياف فوق 30%. وأكثر الحلول فعالية رفع درجة حرارة القالب إلى 90–100°C وزيادة سرعة الحقن. وبالنسبة للأجزاء التي تتطلب جودة تجميلية من نوع A-surface، يمكن أن يساعد تشطيب التجويف المصقول المقترن بنمط نسيج خفيف على إخفاء ظهور الألياف المتأصل في الخامات المقواة بالزجاج.

هل النايلون المدعم بالزجاج مناسب لتطبيقات التلامس مع الغذاء؟

يمكن أن يكون النايلون المقوّى بالألياف الزجاجية (GF) متوافقاً مع متطلبات FDA عند استخدام راتنج أساسي من الدرجة الغذائية ومواد تحجيم مناسبة للألياف، لكن ليست كل درجات النايلون المقوّى بالألياف الزجاجية (GF) حاصلة على اعتماد ملامسة الأغذية. الألياف الزجاجية نفسها خاملة — ويعتمد الامتثال بالكامل على مصفوفة النايلون وأي إضافات أو ملونات مستخدمة في المركّب. تحقّق دائماً من وثائق امتثال الدرجة المحددة لمتطلبات FDA أو EU 10/2011 لدى مورّد المادة. وإذا كانت سلامة الأغذية مطلوبة، فحدّد ذلك مسبقاً كي يورّد القائم بالقولبة مادة معتمدة ويحافظ على وثائق التتبع المناسبة طوال عملية الإنتاج.

كيف تمنع الانحناء في الأجزاء المصبوبة بالحقن من النايلون المدعم بالزجاج؟

يتطلب منع الانحناء نهجًا متعدد الجوانب: تصميم لسمك جدار موحد بين 2.0 و 3.5 مم، استخدام نصف قطر داخلي سخي لا يقل عن 1.0 مم، وضع بوابات لإنشاء أنماط تدفق متوازنة، الحفاظ على درجة حرارة القالب فوق 85 درجة مئوية طوال الدورة، وضمان وقت تبريد كافٍ قبل الإخراج. بالنسبة للأجزاء التي تظهر انحناءً بالفعل في الإنتاج، يمكن للتلدين بعد القالب عند 150–170 درجة مئوية لمدة 30 إلى 60 دقيقة أن يخفف الضغوط الداخلية ويحسن الاستواء. الاستراتيجية الأكثر فعالية هي معالجة الانحناء خلال مراجعة تصميم القالب بدلاً من محاولة إصلاحه من خلال تعديلات المعالجة وحدها.

ما هو صلب الأداة الموصى به لقوالب النايلون المدعم بالزجاج؟

يوصى باستخدام أدوات الصلب المقسى مثل H13 بصلابة 48–52 HRC أو S7 لقوالب الإنتاج التي تعمل بنايلون مدعم بالزجاج. تسبب ألياف الزجاج الكاشطة تآكلاً يزيد من ثلاث إلى خمس مرات مقارنة بالنايلون غير المدعم، مما يعني أن صلب الأداة القياسي P20 سيظهر تآكل التجويف وتحولاً في الأبعاد بشكل أسرع بكثير. للإنتاج عالي الحجم الذي يتجاوز 500,000 طلقة، فكر في طلاءات PVD مثل TiN أو TiCN على أسطح التجويف لإطالة عمر الأداة. الاستثمار الأولي في الصلب المقسى يؤتي ثماره من خلال تقليل وقت التوقف للصيانة وجودة جزء أكثر اتساقاً طوال عمر القالب.

هل يتطلب النايلون المدعم بالزجاج برغي حقن خاص؟

يعمل البرغي للأغراض العامة بنسبة انضغاط تتراوح من 2.5:1 إلى 3.0:1 بشكل جيد لمعظم درجات النايلون المدعم بالزجاج. تجنب نسب الانضغاط العالية جداً فوق 3.5:1، والتي تسبب تكسراً مفرطاً للألياف وتقلل من التعزيز الميكانيكي الذي توفره الألياف. يوصى بشدة باستخدام مواد برميل وبرغي مقاومة للتآكل مثل البطانات ثنائية المعدن أو المكونات المطلية بـ Xaloy لدورات الإنتاج الطويلة بسبب الطبيعة الكاشطة لألياف الزجاج. استبدال برغي تالف في منتصف دورة الإنتاج أكثر تكلفة بكثير من تحديد مكونات مقاومة للتآكل من البداية.
