Konstruktionsprinzipien von Spritzgießprodukten

Das Design von Spritzgussteilen besteht darin, eine sinnvolle Produktidee in eine Geometrie umzusetzen, die sich in der Produktion füllen, abkühlen, entformen, montieren und wiederholen lässt. Ein Bauteil kann in CAD einfach aussehen, aber noch Senkstellen, Schleifspuren, eingeschlossene Gase, Grat, gebrochene Ausstoßer oder Nacharbeit am Werkzeug verursachen, wenn das Design Werkzeug- und Prozessgrenzen ignoriert.

Diese Anleitung baut die Designprinzipien für Spritzgussteile um die Produktionsrealität neu auf. Sie konzentriert sich auf Wandstärke, Versteifungsrippen, Entformungsschräge¹, Abschlüsse, Toleranz, Materialverhalten und Prüfdisziplin, weil diese Entscheidungen bestimmen, ob ein Werkzeug stabil läuft, nachdem der Stahl geschnitten ist.

Nutzen Sie sie vor Designfreigabe, nicht nach ersten Probeschüssen. Wenn unsere Fabrik ein neues Kunststoffteil prüft, versuchen wir das Werkzeugrisiko zu finden, während es noch eine CAD-Entscheidung ist, weil eine 0,3 mm Geometrieänderung vor Werkzeugbau viel kostengünstiger ist als ein eingeschweißtes Einsatzteil oder eine Stahlmodifikation im Notfall später.

Was sind die Kernprinzipien für das Design von Spritzgussteilen?

Die Kernprinzipien für das Design von Spritzgussteilen sind die Hauptkategorien oder Optionen, die in diesem Abschnitt erklärt werden. Die Kernprinzipien für das Design von Spritzgussteilen sind gleichmäßige Wandstärke, ausgeglichene Strömungslänge, kontrollierte Abkühlung, zuverlässiger Ausstoß, realistische Toleranz und werkzeugsichere Geometrie. Diese Prinzipien arbeiten zusammen, weil Kunststoff beim Abkühlen schrumpft und weil das Werkzeug das fertige Teil ohne Verziehen oder Verformung freigeben muss.

Beginnen Sie damit, das Teil als Strömungs- und Kühlproblem zu behandeln. Ein Anguss kann geschmolzenes Material nur so weit drücken, bevor Druck, Scherung und Abkühlung das Füllmuster verändern. Wenn eine Zone viel dicker ist als der Rest, bleibt diese Zone länger heiß, schrumpft später und erzeugt oft Einfallstellen, Hohlräume oder lokalen Verzug.

Die sicherste frühe Prüfung verbindet Produktfunktion mit Fertigunggrenzen. Eine sinnvolle Produktspezifikation sagt, welche Oberflächen kosmetisch sind, welche Dimensionen die Montage kontrollieren, welche Bereiche Ausstoßmarken akzeptieren können und welche Belastungen das Teil aushalten muss. Diese Information ermöglicht dem Designer und Werkzeugbauer, Geometrie, Angussposition und Material vor Festlegung des Werkzeuglayouts zu optimieren.

Für eine breitere Prozessgrundlage nutzen Sie ZetarMold’s Spritzgussprozess-Anleitung. Für Werkzeugentscheidungen wie Trennkante, Schieber, Lifter, Kühlung und stahlfreie Änderungen verbinden Sie die Prüfung mit dem injection mold guide. Wenn der Käufer eine Fabrik auswählt, hilft der supplier sourcing guide diese Prüfungen in Beschaffungsfragen umzusetzen.

Ein praktischer DFM-Durchlauf sollte prüfen, ob die Nennwandstärke² für das gewählte Material ausreichend konsistent ist, ob der längste Fließweg ohne Überpackung gefüllt werden kann und ob die kosmetische Oberfläche vor Angüssen und Auswerfermarkierungen geschützt werden kann. Unsere Ingenieure markieren üblicherweise zuerst Hochrisikobereiche und bewerten dann jede Änderung nach Kosten, Vorlaufzeit und Auswirkung auf die Produktfunktion.

Wie sollten Wandstärke, Versteifungsrippen und Ansätze gestaltet werden?

Die Wandstärke ist die Hauptsteuergröße für die Abkühlzeit, das Schwinden und die lokale Spannung in einem Spritzteil. Sie sollte so gleichmäßig sein, wie es die Produktfunktion zulässt, da die Dicke die Abkühlzeit, das Schwinden und die lokale Spannung bestimmt. Eine Nennwandstärke ist ein Zielwert für die Wanddicke, der im gesamten Teil verwendet wird, damit der Fließ- und Abkühlvorgang vorhersehbar bleibt und nicht abrupt von einem Bereich zum anderen wechselt.

Für viele technische Thermoplaste beginnen frühe Konzepte oft mit Wandstärken von etwa 1,5 mm bis 3,0 mm und werden dann angepasst, sobald Material, Fließlänge, Steifigkeit und Anforderungen aus Falltests bekannt sind. Dünne Bereiche können erstarren, bevor der Kavität gefüllt ist, während dicke Bereiche Wärme halten und sichtbare Einfallstellen auf der kosmetischen Seite erzeugen können.

Rippen verleihen Steifigkeit, ohne das Teil in einen dicken Block zu verwandeln. Ein gängiges Rippen-zu-Wand-Verhältnis³ Ziel ist etwa 40% bis 60% der angrenzenden Wand, mit großzügigen Wurzelradien und ausreichend Abstand für die Stahlfestigkeit. Wenn eine Rippe zu dick ist, kann die Außenfläche einsinken; wenn sie zu hoch und dünn ist, werden Füllung und Auswurf instabil.

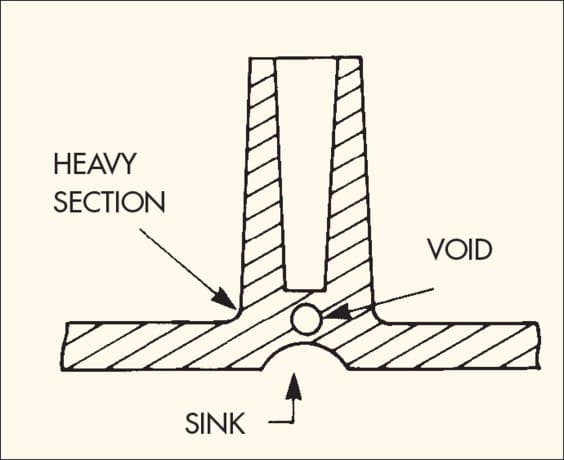

Bosse benötigen die gleiche Disziplin. Ein Schraubenboss sollte mit Rippen oder Verstärkungen verbunden sein, nicht ein schwerer Zylinder auf einer dünnen Wand. Boss Außendurchmesser, Kernstiftstärke, Schraubenengagement und Ausstoßrichtung sollten zusammen geprüft werden, so dass das Design keine Kurzschüsse, Brennmarken oder gebrochene Kernstifte erzeugt.

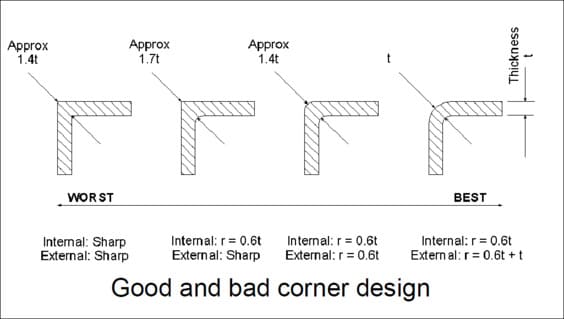

Ecken sollten abgerundet statt scharf sein. Innenradien verbessern den Fluss und reduzieren Spannungskonzentration, während Außenradien die Wandstärke um die Ecke herum konsistent halten. Eine scharfe innere Ecke mag in CAD sauber aussehen, lässt das Polymer aber abrupt abbiegen und kann einen Schwachpunkt unter Stoß oder Vibration hinterlassen.

Wenn das Bauteil steif bleiben muss, kombinieren Sie Rippen, Materialauswahl und lokale Geometrie. Das beste Design ist selten das dickste Design. Es ist das Design, das Material dort platziert, wo Belastungspfade es benötigen, während das Kühlprofil gleichmäßig genug für wiederholbare Formgebung bleibt.

Wie reduzieren Entformungsschräge, Trennkante und Abschlüsse das Werkzeugrisiko?

Der Schrägungswinkel ist der Freiraum, der hilft, ein Formteil aus der Kavität oder vom Kern zu lösen. Er reduziert das Werkzeugrisiko, indem er dem Formteil beim Verlassen der Kavität oder des Kerns Freiraum gibt. Ohne ausreichenden Schrägungswinkel können strukturierte Oberflächen, tiefe Rippen und hohe Wände beim Auswerfen am Stahl reiben und Schleifspuren, Aufhellungen, Verformungen oder feststeckende Teile verursachen.

Ein typisches frühes Ziel ist 1,0 Grad bis 2,0 Grad pro Seite für viele glatte vertikale Flächen, mit mehr Schrägung für Textur oder tiefe Merkmale. Der endgültige Wert hängt von Materialschrumpfung, Oberflächengüte, Zugtiefe, Werkzeugpolierung und davon ab, ob die Oberfläche zur Kavität oder Kernseite gehört.

Die Trennlinienstrategie sollte vor Festlegung der optischen Oberfläche gewählt werden. Die Trennlinie entscheidet, wo Grat auftreten kann, wo Abschließflächen zusammentreffen und ob Schieber oder Heber benötigt werden. Eine schöne Produkttrennung kann teuer werden, wenn sie einen unvermeidlichen Hinterschneidung verbirgt oder schwachen Abschließstahl erzwingt.

Abschließungen benötigen genug Winkel und Auflagefläche, um wiederholte Zyklen zu überstehen. Sehr dünne Stahlkanten können abplatzen, verschleißen oder Grat erzeugen, nachdem die Produktion beginnt. Wenn ein Clip, Fenster, Lüftungsschlitz oder Schnappverschluss eine Abschließung benötigt, sollte die DFM-Überprüfung Stahldicke, Polierzugang und ob das Merkmal für eine sicherere Werkzeugaktion neu gestaltet werden kann, prüfen.

Verwenden Sie Formöffnungsrichtung als Designbeschränkung, nicht als nachträgliche Überlegung. Markieren Sie Kernseite, Kavitätseite, Schieberzug, Lifterbewegung und erwartete Linien auf dem Modell. Wenn unsere Ingenieure ein Gehäuse prüfen, farbkodieren wir oft diese Bereiche, so dass der Kunde sehen kann, wo Funktion, Aussehen und Werkzeugbaukosten konkurrieren.

Hier ist auch die Kommunikation zwischen Käufer und Lieferant wichtig. Ein Lieferant, der nur die Zeichnung bepreist, kann verstecktes Werkzeugrisiko übersehen; ein Lieferant, der Zugrichtung, Stahlsicherheit und Erstschuss-Risiko erklärt, gibt dem Käufer eine bessere Entscheidungsgrundlage. Deshalb sollte die Designüberprüfung innerhalb des kommerziellen RFQ-Workflows stattfinden, nicht nach Beauftragung.

Wie sollten Toleranzen, Materialauswahl und Montagemerkmale ausbalanciert werden?

Toleranzbalance ist der Prozess der Abstimmung von Dimensionen, Materialverhalten und Montagerisiko auf die realen Formungsfähigkeiten. Toleranz, Materialauswahl und Montagefunktionen sollten nach Funktion balanciert werden, weil jede enge Dimension Prozessrisiko erhöht. GD&T ist eine Zeichnungssprache, die erlaubte Variation in Form, Orientierung, Lage und Rundlauf definiert, so dass Lieferanten wissen, welche Dimensionen wirklich die Montage kontrollieren.

Eine Toleranz für geformtes Kunststoff sollte Schrumpfung des Materials, Werkzeugtemperatur, Feuchtigkeit, Füllstoffgehalt, Teilgeometrie und Messmethode berücksichtigen. Eine Toleranz von 0,05 mm kann für eine kurze Stahlstruktur in einem bearbeiteten Teil realistisch sein, aber unrealistisch über eine lange geformte Spanne, die ungleichmäßig abkühlt.

Die Materialwahl ändert die Designregeln. Glasfaserverstärktes Nylon benötigt möglicherweise stärkeren Werkzeugstahl und mehr Aufmerksamkeit auf Faserrichtung, während PC, ABS, PP, POM, PPSU und PEEK jeweils unterschiedliches Schrumpfen, Steifigkeit, Temperaturbeständigkeit und Schweißnahtverhalten mitbringen. Für frühe Vergleiche prüfen Sie sowohl Produktleistung als auch Formstabilität.

Montagemerkmale sollten nach Möglichkeit verzeihend sein. Schnappverbindungen benötigen Einführhilfe, Dehnungskontrolle und testbare Durchbiegungsgrenzen. Schraubbuckel benötigen Kernstiftsupport und anti-splitternde Geometrie. Filmfedern, Clips, Dichtungen und Ultraschallschweißrippen benötigen alle prozessspezifische Details, nicht generische Wandverstärkungen.

Für Prototypen-zu-Produktions-Programme vergleichen Sie das geformte Design mit dem Prototypenprozess. Ein CNC-Prototyp kann Spritzgussrisiken verbergen, da er keinen Angussfluss, Schwindungsausgleich oder Auswurf benötigt. Das Rapid-Prototyping-Spritzgießen erklärt, wann Prototypenwerkzeuge diese Lücke vor dem Produktionsstahl verringern können.

Die Fehlerhistorie sollte auch in die Designprüfung einfließen. Wenn ähnliche Produkte Einfallstellen, Gratbildung, Kurzschüsse oder Verzug aufwiesen, nutzen Sie diese Erkenntnisse, bevor das nächste Werkzeug gebaut wird. Die gängigen Spritzgussfehler sind nützlich, um bekannte Ausfallmodi in Geometriechecks umzuwandeln.

Vor Stahlzustimmung, wandeln Sie diese Toleranzentscheidungen in Inspektionsnotizen um. Definieren Sie Bezugsflächen, Fixture-Konzept, Messungstemperatur und Sampling-Regel. Dies verhindert, dass eine Zeichnung Präzision fordert, die niemand während der Produktion konsistent messen kann.

Welchen Designprüfungs-Workflow sollten Käufer vor der Werkzeugherstellung verlangen?

Ein Design-Prüfungsprozess ist eine gestufte DFM-Schleuse vor Werkzeugbau. Es prüft Produktfunktion, Materialauswahl, Formaktion, Angussplatzierung, Kühlung, Ausstoß, Toleranz und Inspektion. Dieser Prozess wandelt Designprinzipien in Entscheidungen um, die verifiziert werden können, statt Meinungen per E-Mail austauschen.

Der erste Schritt ist eine Geometrieüberprüfung. Bestätigen Sie Wandverteilung, Rippenverteilung, Boss-Anordnung, Eckradien, Schrägung, Trennlinie und Hinterschneidungen. Der zweite Schritt ist eine Werkzeugüberprüfung. Bestätigen Sie Kavitätenanzahl, Schieber- und Lifterbewegungen, Angussart, Kühlkanalzugang, Entlüftung, Stahlsicherheit und erwartete Wartungspunkte.

Die dritte Stufe ist eine Produktionsüberprüfung. Bestätigen Sie das Trocknen des Harzes, die erwartete Zykluszeit, kosmetische Akzeptanzkriterien, Inspektionsvorrichtungen, Verpackungslasten und Regeln für Änderungskontrolle. Eine Form, die die Musterfreigabe besteht, aber keinen Produktionsplan hat, kann trotzdem versagen, wenn die Auftragsmenge steigt.

Halten Sie die Prüfungsbeweise nur anhängend. Speichern Sie markierte Screenshots, DFM-Kommentare, Kundenzustimmungen, Erstschussberichte und Formänderungsprotokolle. Wenn später ein Defekt auftritt, zeigt diese Historie, ob das Problem von Design, Werkzeugbau, Material, Prozessaufbau oder einer nicht dokumentierten Änderung kam.

Das beste Ergebnis ist keine längere Checkliste. Es ist ein kürzerer Weg von der Produktanforderung zur stabilen Produktion. Wenn die Designdatei, der Werkzeugplan und die Prüfkriterien aufeinander abgestimmt sind, kann der Lieferant genauer kalkulieren, der Käufer Angebote fairer vergleichen und die erste Produktionsserie hat weniger vermeidbare Überraschungen.

Für Rank-Recovery-Inhalte ist dieser Workflow auch für die Suchqualität wichtig. Leser brauchen eine Seite, die Designfragen direkt beantwortet, Produktionsbeweise zeigt und ihnen eine praktische Überprüfungssequenz gibt, die sie im nächsten Projekt nutzen können. Diese Kombination ist stärker als eine generische Liste von Kunststoff-Design-Tipps.

Es gibt dem Vertriebsteam auch einen klareren Anfrageweg, weil ein Käufer Zeichnungen anhängen, riskante Merkmale hervorheben und um eine fokussierte DFM-Antwort bitten kann, anstatt nur eine Preisaufforderung zu senden.

Häufig gestellte Fragen

Was ist die wichtigste Designregel für Spritzgussteile?

Die wichtigste Regel ist, das Bauteil um eine konsistente Füllung, Kühlung und Entformung zu gestalten, nicht nur um die finale Produktform. Gleichmäßige Wandstärke, sanfte Übergänge, realistische Toleranzen und ausreichender Entformungsschräglauf verhindern viele häufige Formungsfehler. Wenn diese Grundlagen ignoriert werden, kann der Werkzeugbauer zwar noch Proben produzieren, aber die Serienfertigung kann von Einfallstellen, Verzug, festgeklemmten Teilen, Gratbildung und instabilen Dimensionen leiden. Dadurch wird DFM zu einer gemeinsamen Checkliste für Käufer und Lieferanten und verhindert später Streitigkeiten darüber, was das Werkzeug lösen sollte.

Wie viel Draft sollte ein Kunststoffteil haben?

Ein sinnvoller früher Zielwert ist oft 1,0 Grad bis 2,0 Grad pro Seite auf glatten vertikalen Wänden, aber der finale Draft hängt vom Material, Textur, Zugtiefe, Schrumpfung und kosmetischen Anforderungen ab. Tiefe Rippen, texturierte Flächen und glasfaserverstärkte Materialien benötigen meist eine konservativere Prüfung. Die richtige Frage ist nicht nur wie viel Draft im CAD sichtbar ist, sondern ob das Teil sauber für die erwartete Produktionsmenge entformt werden kann ohne Schleifspuren, Weißbruch, Verformung oder übermäßige Entformkraft. Texturtiefe und Polierzugang sollten auch in diese Entscheidung einbezogen werden.

Warum verursachen Rippen Sinkstellen im Spritzguss?

Rippen führen zu Sinkstellen, wenn die Rippenbasis eine lokal dickere Stelle bildet, die langsamer abkühlt als die umgebende Wand. Wenn dieser dickere Bereich schrumpft, kann die äußere kosmetische Oberfläche nach innen gezogen werden und eine sichtbare Vertiefung zeigen. Die übliche Lösung besteht darin, die Rippenstärke zu reduzieren, großzügige Radien hinzuzufügen, eine dickere Rippe in mehrere dünnere Rippen aufzuteilen oder das Element von einer kritischen Oberfläche weg zu bewegen. Die Rippe sollte die Steifigkeit erhöhen, ohne sich wie ein versteckter Plastikblock zu verhalten, der die Abkühlung verzögert.

Soll ein geformtes Kunststoffteil überall sehr enge Toleranzen verwenden?

Nein. Enge Toleranzen sollten für funktionale Schnittstellen wie Dichtflächen, Schnappverbindungen, Zahnradausrichtung, Verbinderpositionen oder Montagedaten reserviert werden. Nicht kritische Oberflächen sollten breitere Toleranzen verwenden, damit der Spritzgussprozess stabil bleiben kann. Enge Toleranzen überall anzuwenden erhöht die Prüfkosten, Ausschussrisiko, Werkzeugjustierungszeit und Lieferantenverwirrung ohne die Endproduktfunktion zu verbessern. Eine besser Zeichnung trennt funktionskritische Dimensionen von kosmetischen oder Freiraumdimensionen und macht die Messverantwortung klar. Dies hilft auch dem Lieferanten Prüfvorrichtungen, Abnahmefrequenz und erwartete Prozessfähigkeit realistisch zu kalkulieren.

Wann sollte eine DFM-Prüfung in einem neuen Spritzgussprojekt erfolgen?

DFM-Prüfung sollte erfolgen bevor die Werkzeugkalkulation finalisiert wird und wieder bevor Werkzeugstahl geschnitten wird. Die erste Prüfung findet Geometrie- und Prozessrisiken während Designänderungen noch kostengünstig sind. Die zweite Prüfung bestätigt den vereinbarten Werkzeuglayout, Angussposition, Trennkante, Entformungsplan und Prüfanforderungen. Warten bis zum ersten Schuss macht viele einfache CAD Änderungen zu teuren Werkzeugmodifikationen. Eine dokumentierte Prüfung gibt dem Käufer auch besser Beweise beim Lieferantenvergleich und Werkzeugfreigabe. Sie sollte mit Zeichnungen, Werkzeuglayout und Freigabeaufzeichnungen gespeichert werden.

1. draft angle: Draft ist ein kleiner Anzugswinkel, der auf vertikale Flächen angewendet wird, sodass ein geformtes Teil mit weniger Reibung aus der Kavität oder dem Kern entformt werden kann. ↩

2. nennwandstärke: Nennwandstärke ist eine Zielwandstärke, die als Basis für die Abkühlungs-, Füllungs-, Steifigkeits- und Schrumpfungsprüfung eines geformten Kunststoffteils verwendet wird. ↩

3. rippen-wand-verhältnis: Rippen-Wand-Verhältnis bezeichnet die Beziehung zwischen der Rippenbasisstärke und der angrenzenden Nennwand, sodass die Steifigkeit erhöht werden kann ohne übermäßige Sinkstellen. ↩
