Enjeksiyonla Kalıplanmış Parçalarda Hava Kabarcıkları: Nedenler, Teşhis ve Çözümler

Enjeksiyonla kalıplanmış parçalardaki hava kabarcıkları, tek çözümü olan tek bir kusur değildir. Kaynak çizgisi yakınında hapsolmuş hava, gaza dönüşen nem, bozunmuş reçine, yetersiz havalandırma¹ veya çekmenin neden olduğu iç vakum boşluğu² söz konusu olabilir. Her kabarcığı yalnızca basıncı artırarak gidermeye çalışırsanız bir belirtiyi gizleyip üç yeni sorun yaratabilirsiniz.

Bu kılavuz, enjeksiyon kalıplama kabarcıkları için fabrika yaklaşımına dayalı bir teşhis yolu sunar. Amaç önce kabarcık türünü belirlemek, ardından malzeme kurutma koşullarını, makine ayarlarını, yolluk girişinin konumunu, kalıp havalandırmasını veya parça tasarımını doğru sırayla ayarlamaktır. Böylece deneme süresi kısalır ve enjeksiyon kalıbı gereğinden erken suçlanmaz.

Enjeksiyonla Kalıplanmış Parçalarda Hava Kabarcıklarına Ne Neden Olur?

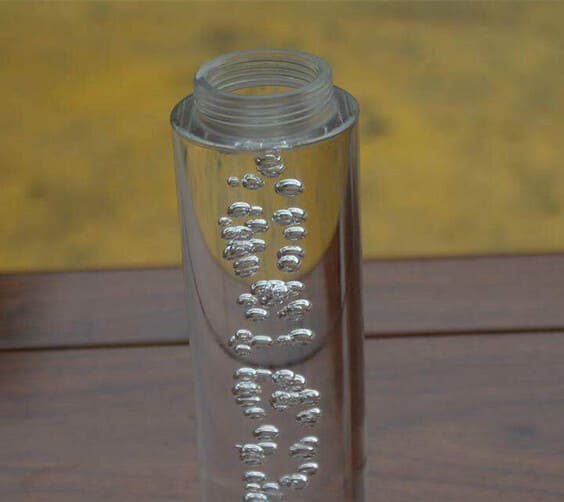

Hava kabarcıkları; hapsolmuş gaz, malzeme nemi, eriyik bozunması, yetersiz ütüleme veya gaz çıkışını engelleyen geometriden kaynaklanır. İlk yapılması gereken, kabarcığın yüzeye yakın mı, kalın bir duvarın içinde mi, akış sonunda mı, bir nervür çevresinde mi yoksa yolluk girişine yakın mı olduğunu belirlemektir.

Gerçek bir hava kapanı³ genellikle iki eriyik cephesinin birleştiği veya kalıp boşluğunun en son dolan bölgesinde görülür. Plastik, gaz havalandırmadan çıkamadan onu hapseder. Kabarcık, yanık izi, eksik dolum veya parlak ve zayıf bir bölge görülebilir. Kusurun konumu her çevrimde akış yolunu izliyorsa reçineyi suçlamadan önce hava hareketinden ve havalandırmadan şüphelenin.

Vakum boşluğu farklı davranır. Genellikle dış kısmın önce donduğu ve merkezin çekmeye devam ettiği kalın bir göbek, feder tabanı veya kalın et içinde oluşur. Yüzey kabul edilebilir görünebilir, ancak parça kesildiğinde içindeki boşluk ortaya çıkar. Deneyimlerimize göre alıcılar dayanım için kalın et talep edip ardından parçada neden iç kabarcıklar bulunduğunu sorduğunda vakum boşluklarına sık rastlanır.

Hapsolmuş hava; nemden veya vakum boşluklarından nasıl ayırt edilir?

Hapsolmuş havanın konumu sabittir, nem kaynaklı kusurlar çoğu zaman rastlantısaldır ve vakum boşlukları genellikle kalın geometrinin içinde gizlidir. Bunları ayırt etmek için konum, zamanlama, kesit muayenesi, kurutma kayıtları ve proses tepkisini kullanın.

Basit bir kesme testiyle başlayın. Parçayı kusurun bulunduğu yerden kesin ve duvarı inceleyin. Boşluk kalın bir bölgenin merkezindeyse önce büzülme veya ütüleme sorununu ele alın. Kabarcık yüzeye açılıyor ya da dolum sonuna yakınsa havalandırmaları, birleşme izlerini ve akış duraklamasını inceleyin. Kusur doğru kurutmadan sonra değişiyorsa sorunun bir bölümüne büyük olasılıkla nem neden olmuştur.

Kurutma kaydı gereksiz evrak değildir. Naylon, PC, ABS, PBT ve TPU gibi higroskopik malzemeler, nem çok yüksek olduğunda kalıplama sırasında buhar açığa çıkarabilir. Higroskopik olmayan malzemeler de soğukta depolanır veya nemli havaya maruz kalırsa yüzey nemi taşıyabilir. Her kabarcık incelemesinde kurutma sıcaklığını, kurutma süresini, çiy noktasını, haznede bekleme süresini ve reçine lotunu kaydetmenizi öneririz.

Koku veya renk değişimini göz ardı etmeyin. Malzeme yanık kokuyorsa, sararıyorsa veya siyah benekler gösteriyorsa kabarcık normal havadan değil bozunmadan kaynaklanabilir. Aşırı kovan sıcaklığı, uzun bekleme süresi, yüksek vida hızı, kovandaki ölü bölgeler veya kirlenmiş yeniden öğütülmüş malzeme, plastik kalıp boşluğuna ulaşmadan önce gaz oluşturabilir.

İlk sınıflandırmadan sonra bir numune panosu tutun. Her deneme ayarından bir parçayı panoya yerleştirip yanına reçine partisini, kurutma kaydını, eriyik sıcaklığını, enjeksiyon hızı profilini, tutma basıncını ve kavite numarasını yazın. Bu basit alışkanlık, ekibin hafızaya dayanarak tartışmasını önler. Ayrıca bir düzeltmenin tekrarlanabilir olup olmadığını veya tek bir başarılı baskının normal üretimde kararlı proses sanılıp sanılmadığını gösterir. Daha sonraki ekip incelemelerinde güvenle karşılaştırmak için fotoğrafları, kesit numunelerini ve ayarları birlikte saklayın.

Kabarcıkları gidermek için proses ayarları nasıl düzenlenmelidir?

Proses ayarları yalnızca malzeme kurutma durumu ve kusur türü doğrulandıktan sonra değiştirilmelidir. Sıkışmış hava için dolum sonuna yakın aşırı enjeksiyon hızını azaltın veya kademeli enjeksiyon kullanın. Vakum boşlukları için ütüleme basıncını, tutma süresini, giriş donma kontrolünü ve soğutma dengesini iyileştirin.

Güvenli sıralama şöyledir: önce kurutma, ardından hız profili, sonra ütüleme ve tutma, ardından eriyik sıcaklığı ve son olarak kalıp sıcaklığı. Beşini birden değiştirmek, güzel görünen bir deneme raporu ve işe yaramaz bir kök neden kaydı oluşturur. Bir referans ayarı koruyun, her seferinde tek değişkeni ayarlayın ve numuneleri tam baskı numarasıyla işaretleyin.

Enjeksiyon hızı özel dikkat gerektirir. Hızlı dolum erken donmayı önlemeye yardımcı olabilir ancak hapsolmuş havayı daha fazla sıkıştırır. Hava çıkamazsa yanık izi, kabarcık veya eksik dolum oluşabilir. İki kademeli profil çoğu zaman daha iyi çalışır: kolay akış bölgesinde daha hızlı, son dolum alanına yakın bölgede ise havalandırmanın çalışmasına zaman tanımak için daha yavaş.

Kusur bir vakum boşluğuysa ütüleme ayarları yardımcı olur. Tutma basıncını dikkatle artırın, yolluk girişi donana kadar tutma süresini uzatın ve yastıklama kararlılığını doğrulayın. Yolluk girişi çok erken donarsa ek tutma süresi hiçbir işe yaramaz. Daha uzun soğutma ve tutma hem maliyeti hem de çıktıyı değiştirebildiği için düzeltmeyi enjeksiyon kalıplama üretim süresiyle ilişkilendirin.

Parça ağırlığı burada yararlı bir proses sinyalidir. Daha yüksek tutma basıncı parça ağırlığını artırıyor ve kabarcığı azaltıyorsa, ütüleme muhtemelen zayıftır. Parça ağırlığı artık artmıyor ancak boşluk kalıyorsa, yolluk girişi zaten donmuş veya kalın kesit yolluk girişinden fazla yalıtılmış olabilir. Bu ayrım önemlidir; çünkü birincisi ayar sorunudur, ikincisi ise yolluk girişi veya tasarım değişiklikleri gerektirebilir. Numuneleri ve parça ağırlıklarını birlikte tutun; böylece sonraki vardiya aynı sonucu sonradan tahmin yürütmeden yeterince güvenli biçimde tekrarlayabilir.

Kalıpta ne zaman havalandırma veya yolluk girişi değişikliği gerekir?

Kurutma ve proses ayarlarından sonra kabarcık aynı yerde tekrarlanıyorsa kalıp havalandırması gerekir. Sabit konum, sabit akış davranışı demektir. Aynı köşe, feder ucu, boss veya birleşme çizgisi her seferinde kusur veriyorsa kalıp, havanın nerede sıkıştığını gösteriyordur.

Havalandırma, tasarımcının takım üretimi sırasında tahmin ettiği yere değil, gerçek son dolum bölgesine yerleştirilmelidir. Akış simülasyonu yardımcı olur, ancak eksik dolum çalışmaları atölye ortamında çoğu zaman daha pratiktir. Parçayı 80%, 90% ve 95% oranında doldurun; ardından eriyik cephesinin nerede durduğunu ve havanın nerede çıkış yolu bulamadığını izleyin.

Giriş konumu da önemlidir. Akışı yüksek bir nervürün çevresine veya kör bir cebe yönlendiren giriş, havalandırma derinliği doğru olsa bile havayı hapsedebilir. Girişi taşımak, taşma çıkıntısı eklemek, yolluk dengesini değiştirmek veya ayrım hattı havalandırmasını iyileştirmek; gazı kapalı bir kesitten zorla geçirmeye çalışmaktan daha güvenilir olabilir. Alıcılar açısından erken DFM incelemesinin geç kalıp onarımından üstün olmasının nedeni budur.

Kozmetik veya hava sızdırmazlığı gerektiren bir proje için tedarikçileri karşılaştırıyorsanız kalıp siparişini vermeden önce kabarcıkları nasıl teşhis ettiklerini sorun. İyi bir tedarik kılavuzu, her kusurun sonradan kolayca giderileceğini vadetmek yerine tedarikçinin havalandırma, kurutma ve ütülemeyi açıklayıp açıklayamadığını sorgulamalıdır.

Parça tasarımı, takım imalatından önce kabarcıkları nasıl önleyebilir?

Kabarcık oluşumunu önleyen parça tasarımında temel unsurlar eşit cidarlar, açık akış yolları ve havanın çıkmasını sağlayan geometridir. Kalın kesitlerden, kör ceplerden, kötü nervür geçişlerinden ve gazı hapseden uzun akış yollarından kaçının. CAD ortamında sağlam görünen bir tasarımın çelik kalıpta ütülenmesi ve havalandırılması zor olabilir.

İşe et kalınlığıyla başlayın. Kalın bosslar ve nervürler çekme merkezleri oluştururken ani et kalınlığı geçişleri akışın duraksamasına yol açar. Masif bloklar yerine boşaltma, nervür, destek ve kademeli geçişler kullanın. Kalın bir bölge kaçınılmazsa yolluk girişini, giriş donmadan önce ütüleme basıncı bu bölgeye ulaşacak şekilde konumlandırın ve beklenen kalıp çekmesini erkenden değerlendirin.

Kalıp çıkış açısı ve doku, kabarcık teşhisini de etkileyebilir. Pürüzlü doku küçük yüzey gaz izlerini gizleyebilir ancak hapsolmuş havayı gidermez. Derin nervürler ek tahliye veya itici bölgesinde havalandırma gerektirebilir. İnce cidarlı kesitlerde daha yüksek hız gerekebilir; ancak tahliye yolu zayıfsa yüksek hız gazı daha fazla sıkıştırabilir.

En iyi inceleme sorusu basittir: hava nereye gidecek? Çelik kesiminden önce kimse bunu yanıtlayamıyorsa deneme gecikmeleri bekleyin. DFM incelemesinde son dolum bölgelerini, birleşme çizgilerini, kalın kesitleri ve kozmetik yüzeyleri işaretleyin. Bu tek çizim çoğu zaman makine başında günlerce tahmin yürütülmesini önler.

Kabarcıklar için en hızlı sorun giderme iş akışı nedir?

Kabarcıklar için en hızlı sorun giderme iş akışı, bu bölümde açıklanan işlev, kısıtlar ve ödünleşimlerle tanımlanır. En hızlı sorun giderme iş akışı; kabarcığı sınıflandırmak, kurutmayı doğrulamak, eksik dolum çalışması yapmak, tek bir proses değişkenini ayarlamak ve ancak bundan sonra kalıbı değiştirmektir. Bu sıra, yanlış nedenin peşine düşmenizi önler ve araştırmayı gelecekteki üretim için yararlı tutar.

Şu sırayı izleyin: konumu inceleyin, parçayı kesin, reçineyi ve kurutmayı doğrulayın, havalandırma kanallarının temizliğini kontrol edin, kısa dolum denemeleri yapın, enjeksiyon hızını ayarlayın, ütülemeyi doğrulayın ve ardından takımda havalandırma kanalı ya da yolluk girişi değişikliği gerekip gerekmediğine karar verin. Ürün hâlihazırda seri üretimdeyse sorunun belirli bir kalıp gözüne mi yoksa sistemin tamamına mı özgü olduğunu görebilmek için kalıp gözü numarasına göre bir hata haritası tutun.

ZetarMold, 20+ yıllık kalıplama ve takım deneyimine sahiptir; bu nedenle ekibimiz kabarcıkları makinedeki tek bir ayar değil, sistem sorunu olarak ele alır. Bir sonraki denemeden önce uygulamaya dönük bir DFM ve proses incelemesi istiyorsanız reçine sınıfını, parça resmini, duvar kalınlığını, kabarcık fotoğraflarını ve mevcut proses föyünü gönderin.

Sıkça Sorulan Sorular

Enjeksiyonla kalıplanmış parçalarda hava kabarcıklarının en yaygın nedeni nedir?

En yaygın neden, baloncuğun nerede ortaya çıktığına bağlıdır, ancak hapsolmuş hava ve nem ilk iki kontrol noktasıdır. Kusur dolum sonunda veya bir kaynak çizgisi yakınında ise, havalandırma ve akış yolunu kontrol edin. Kusur gümüş çizgiler veya püskürtme ile rastgele görünüyorsa, reçine kurutma ve depolamayı doğrulayın. Baloncuk kalın bir duvarın içindeyse, büzülme veya zayıf dolgudan kaynaklanan bir vakum boşluğu olarak değerlendirin. Konum, tekrarlanabilirlik ve kesit incelemesi ilk düzeltmeye rehberlik etmelidir.

Kötü kurutma plastik kalıplı parçalarda kabarcıklara neden olabilir mi?

Evet, yetersiz kurutma özellikle naylon, PC, ABS, PBT ve TPU gibi higroskopik malzemelerde kabarcıklara, benek izlerine, gümüş çizgilere ve zayıf yüzeylere yol açabilir. Reçine eriyik sıcaklığına ulaştığında nem buhara dönüşür. Bu gaz daha sonra akış yolu boyunca uzanır veya yüzeye yakın bölgede birikir. Kalıpta değişiklik yapmadan önce daima kurutma sıcaklığını, kurutma süresini, çiy noktasını ve hunide açıkta kalma süresini doğrulayın. Kurutma kusuru gideriyorsa çelik kesmeyin. İzlenebilirlik için kurutma verilerini üretim kaydıyla birlikte saklayın.

Kalıp havalandırma delikleri hava kabarcıklarını nasıl giderir?

Kalıp havalandırmaları, eriyik boşluğu kapatmadan önce yer değiştiren havaya kontrollü bir kaçış yolu sağlayarak hava kabarcıklarını giderir. Havalandırmalar genellikle ayırma çizgilerine, son dolum bölgelerine, itici alanlara, ek parçalara veya taşma kanallarına yerleştirilir. Havalandırma derinliği, gazı kaçak oluşturmadan tahliye edecek şekilde ayarlanmalıdır. Havalandırma kirliyse, çok sığsa veya yanlış konumdaysa, enjeksiyon basıncı artırılsa bile hava tuzağı kalacaktır. Havalandırma bakımı, özellikle uzun üretim serilerinden sonra düzenli kalıp bakımının bir parçası olmalıdır.

Kalın plastik parçalar neden iç boşluklar oluşturur?

Kalın plastik parçalar, dış yüzey ilk donarken merkezin soğudukça küçülmeye devam etmesi nedeniyle iç boşluklar oluşturur. Paketleme basıncı, küçülen alana daha fazla eriyik besleyemezse, merkez çekilir ve içi boş bir alan oluşur. Bu her zaman gerçek bir hava kabarcığı değildir. Daha iyi duvar tasarımı, daha büyük veya daha iyi konumlandırılmış geçitler, daha uzun tutma basıncı ve geliştirilmiş soğutma dengesi tipik çözümlerdir. Gerçek hata türünü net bir şekilde doğrulamak için genellikle parçayı kesip açmak gerekir.

Baloncukları gidermek için enjeksiyon basıncını artırmalı mıyım?

Balon tipini öğrendikten sonra enjeksiyon basıncını artırın. Kapı hala açıksa, daha yüksek basınç bir paketleme boşluğuna yardımcı olabilir, ancak ıslak reçineyi kurutmaz veya eksik bir havalandırma yolu oluşturmaz. Çok fazla basınç, taşma, stres, aşırı paketleme ve zor çıkarmaya neden olabilir. Kontrollü bir deneme, basıncı tutma süresi, kapı donması ve parça ağırlığı verileriyle birlikte ayarlamalıdır. Basıncı asla ilk kör düzeltme olarak kullanmayın, çünkü denemeler sırasında kanıtları hızla gizleyebilir.

Enjeksiyon kalıbı kabarcıklar için ne zaman değiştirilmelidir?

Kurutma, havalandırma kanalı temizliği ve makul proses ayarlarından sonra kabarcıklar aynı yerde tekrarlanıyorsa kalıbı değiştirin. Sabit bir hata konumu genellikle hava yolunun, yolluk girişinin, duvar kalınlığının veya havalandırma kanalı konumunun yanlış olduğunu gösterir. Çeliği işlemeden önce eksik dolum denemeleri yapın, en son dolan alanları işaretleyin ve hatayı göz numarasına göre doğrulayın. Takım değişikliği hayal kırıklığına değil kanıta dayanmalıdır. En düşük maliyetli çelik değişikliği, verilerle desteklenen ve daha sonra onaylanmadan önce deneme numunelerinde doğrulanandır.
