O que é moldagem por injeção de POM e por que ela é tão amplamente utilizada?
- O POM (polioximetileno) é um termoplástico de engenharia de baixo atrito e alta rigidez, ideal para peças de precisão.
- O POM homopolímero oferece maior resistência; o POM copolímero é mais fácil de processar e apresenta melhor estabilidade térmica.
- Mantenha as temperaturas do cilindro abaixo de 220°C para evitar a liberação de formaldeído e defeitos nas peças.
- Projete paredes com espessura uniforme de 1.0–3.5 mm para controlar a contração de 1.8–2.5% do POM.
- A lubricidade natural do POM faz dele a principal escolha para engrenagens e mancais autolubrificantes.
A moldagem por injeção de POM é o processo de conformar polioximetileno, um termoplástico de engenharia1 em peças de precisão. Chamamos o POM de “plástico substituto do metal” por sua rigidez semelhante à do metal com menor peso.
Se você está comparando fornecedores ou planejando compras, nosso guia de seleção de fornecedores de moldagem por injeção aborda a preparação da RFQ, a qualificação e as verificações de riscos comerciais.
O POM é fornecido em dois tipos principais: homopolímero (como o Delrin da DuPont) e copolímero (como o Celcon da Celanese ou o Ultraform da BASF). O POM homopolímero oferece resistência mecânica e rigidez ligeiramente maiores, enquanto o POM copolímero proporciona melhor estabilidade térmica, processamento mais fácil e menor porosidade central.
A demanda global por peças de POM moldadas por injeção continua crescendo, impulsionada pela busca da indústria automotiva por componentes mais leves e pela necessidade do setor eletrônico de carcaças dimensionalmente estáveis. As propriedades autolubrificantes do POM o tornam ideal para peças móveis que, de outra forma, exigiriam contato de metal com metal e lubrificantes adicionais.
Quais são as principais propriedades que tornam o POM ideal para moldagem por injeção?
As principais propriedades que tornam o POM ideal para moldagem por injeção são as categorias ou opções explicadas nesta seção. O POM é ideal para moldagem por injeção porque oferece uma combinação rara de alta resistência à tração (65–70 MPa), baixo atrito (coeficiente de 0.20–0.35), excelente resistência à fluência2 e absorção mínima de umidade, propriedades que fazem dele um dos plásticos de engenharia mais versáteis que processamos.
| Propriedade | POM homopolímero | POM copolímero | Unidade |
|---|---|---|---|
| Resistência à tração | 65–70 | 58–65 | MPa |
| Módulo de flexão | 2,800–3,200 | 2,500–2,900 | MPa |
| Alongamento na ruptura | 25–45 | 40–75 | % |
| Resistência ao impacto (Izod, com entalhe) | 65–80 | 50–65 | J/m |
| Ponto de fusão | 175 | 165 | °C |
| HDT a 1.8 MPa | 110 | 100 | °C |
| Coeficiente de atrito | 0.20–0.35 | 0.25–0.38 | — |
| Contração no molde3 | 1.8–2.5 | 1.8–2.2 | % |
| Absorção de água (24h) | 0.20 | 0.22 | % |
Uma propriedade que diferencia o POM é sua resistência à fluência. Ao contrário de muitos plásticos que se deformam sob cargas sustentadas, o POM mantém sua forma mesmo sob tensão contínua em temperaturas elevadas. Testamos engrenagens de POM operando por mais de 10,000 horas sob carga, com alteração dimensional inferior a 0.3 mm.
““A baixa absorção de umidade do POM faz dele um dos plásticos mais estáveis dimensionalmente para peças de precisão.””Verdadeiro
Com absorção de água de apenas 0.20% em 24 horas, o POM mantém tolerâncias estreitas mesmo em ambientes úmidos. Por isso, ele é o material preferido para engrenagens de precisão, mancais e carcaças de instrumentos.
““O POM absorve muita umidade como o nylon, por isso sempre precisa de pré-secagem antes da moldagem.””Falso
O POM apresenta absorção de água muito baixa (0.20–0.22% em 24 horas), muito inferior aos 1.5–2.8% do nylon. Embora a pré-secagem a 80°C por 2–4 horas seja recomendada para obter o melhor acabamento superficial, o POM é muito menos sensível à umidade do que as poliamidas.
Quais são os parâmetros ideais de processamento para moldagem por injeção de POM?
A moldagem ideal de POM exige temperaturas do cilindro de 175–210°C, temperaturas do molde de 80–120°C e pressões de injeção de 70–120 MPa. O ajuste correto desses parâmetros é o que diferencia peças perfeitas de refugo.
| Parâmetro | POM homopolímero | POM copolímero | Observações |
|---|---|---|---|
| Temperatura do cilindro (traseira) | 180–190°C | 175–185°C | Evite ultrapassar 220°C |
| Temperatura do cilindro (meio) | 190–200°C | 185–195°C | Aumento gradual |
| Temperatura do cilindro (dianteira) | 200–210°C | 190–205°C | Bico 5°C mais frio |
| Temperatura do molde | 80–120°C | 80–110°C | Maior = melhor cristalinidade |
| Pressão de injeção | 80–120 MPa | 70–110 MPa | Ajuste conforme a espessura de parede |
| Pressão de recalque | 50–80% da pressão de injeção | 50–75% da pressão de injeção | Crítica para a contração |
| Velocidade de injeção | Média | De média a média-alta | Velocidade excessiva causa liberação de gases |
| Contrapressão | 5–15 MPa | 5–10 MPa | Minimize o tempo de residência |
| Tempo de resfriamento | 15–40s | 15–35s | Depende da espessura de parede |
| Secagem | 80°C / 2–4h | 80°C / 2–4h | Recomendada, não essencial |
Em nossa experiência, o erro mais comum com POM é o superaquecimento. Quando o POM se degrada termicamente, ele libera gás formaldeído, que causa bolhas, estrias prateadas e odor pungente. Mantemos as temperaturas do cilindro rigorosamente abaixo de 220°C e limitamos o tempo de residência no cilindro a menos de 5 minutos.
Em nossa fábrica de Xangai, operamos 47 máquinas de moldagem por injeção de 90T a 1850T e processamos mais de 400 materiais, incluindo vários tipos de POM. Essa variedade de equipamentos nos permite moldar peças de POM, desde minúsculas engrenagens de precisão até grandes componentes automotivos.
A temperatura do molde desempenha um papel crucial na qualidade das peças de POM. Normalmente operamos os moldes a 90–100°C para a maioria das peças. Temperaturas de molde mais altas (até 120°C) melhoram a cristalinidade, o acabamento superficial e a estabilidade dimensional, mas aumentam o tempo de ciclo. Para engrenagens e componentes de precisão, sempre usamos temperaturas mais altas.
Quais são os defeitos comuns na moldagem por injeção de POM e como resolvê-los?
Os defeitos mais comuns em POM são rechupes, empeno, porosidade central e estrias prateadas, que podem ser evitados pelo controle da temperatura e da pressão. Veja abaixo soluções específicas.
| Defeito | Causa-raiz | Solução |
|---|---|---|
| Rechupes | Pressão de recalque insuficiente; seções espessas | Aumente a pressão ou o tempo de recalque; reduza a espessura de parede; adicione alívios no núcleo |
| Empeno | Resfriamento desigual; contração diferencial | Espessura de parede uniforme; otimize os canais de resfriamento; ajuste a temperatura do molde |
| Porosidade central | Paredes espessas; compactação insuficiente (homopolímero) | Use POM copolímero; aumente a pressão de recalque; reduza a espessura de parede |
| Estrias prateadas | Umidade; degradação térmica | Faça a pré-secagem do material; reduza a temperatura do cilindro; diminua o tempo de residência |
| Liberação de formaldeído | Superaquecimento acima de 220°C | Reduza a temperatura do cilindro; minimize o tempo de residência; faça a purga regularmente |
| Peças frágeis | Cristalização excessiva; contaminação | Reduza a temperatura do molde; verifique a pureza do material |
| Rebarba | Pressão de injeção excessiva; molde desgastado | Reduza a pressão; repare as superfícies de separação do molde |
Um defeito específico do POM que monitoramos de perto é a porosidade central. Isso ocorre principalmente em peças de POM homopolímero com seções transversais espessas. A camada externa se solidifica e cristaliza enquanto o núcleo ainda está fundido e, à medida que o núcleo se contrai, ele se separa de si mesmo e cria vazios internos. A mudança para POM copolímero ou o reprojeto das peças com seções aliviadas no núcleo elimina esse problema na maioria dos casos.
Quais aplicações utilizam peças de POM moldadas por injeção?
Peças de POM moldadas por injeção estão presentes em praticamente todos os setores que exigem precisão, durabilidade e baixo atrito. A combinação exclusiva de propriedades do material o torna insubstituível em muitas aplicações.
Automotivo (40% do consumo de POM): Componentes do sistema de combustível (unidades sensoras de nível e tampas de combustível), mecanismos de cintos de segurança, sistemas de travamento de portas, engrenagens de reguladores de vidros, engrenagens de atuadores de HVAC e presilhas de acabamento interno. Produzimos presilhas do trilho de combustível para uma grande OEM alemã que suportaram mais de 500,000 ciclos sem uma única falha.
Eletrônicos de consumo: Mecanismos de teclado, engrenagens de impressora, mancais de ventilador, cursores de zíper e mecanismos de caneta. A capacidade de encaixe por pressão e as propriedades de retorno elástico do POM o tornam perfeito para presilhas e travas em dispositivos eletrônicos.
Industrial: Elos de correntes transportadoras, impulsores de bombas, corpos de válvulas, buchas de mancais e elementos de mola. A resistência à fadiga do POM suporta milhões de ciclos de carga em equipamentos de automação industrial.
““A lubricidade natural do POM faz dele um dos melhores plásticos para engrenagens e mancais que operam sem lubrificação externa.””Verdadeiro
O POM tem um coeficiente de atrito de 0.20–0.35, um dos mais baixos entre os plásticos de engenharia. Superfícies de contato POM com POM e POM com metal apresentam bom desempenho sem lubrificação, fazendo dele o material preferido para engrenagens autolubrificantes, mancais e mecanismos deslizantes.
““O POM é uma ótima escolha para aplicações externas porque tem excelente resistência aos raios UV.””Falso
O POM tem baixa resistência aos raios UV e se degrada quando exposto à luz solar por longos períodos. Peças de POM para uso externo exigem aditivos estabilizadores de UV ou revestimentos protetores. Para aplicações exclusivamente externas, materiais como ASA ou ABS estabilizado contra UV são escolhas melhores.
Dispositivos médicos: Mecanismos de inaladores, componentes de canetas de insulina e cabos de instrumentos cirúrgicos. O POM de grau médico (copolímero em conformidade com a FDA) oferece a precisão e a resistência química necessárias na área da saúde.
Instalações hidráulicas e ferragens: Cartuchos de torneiras, hastes de válvulas, manípulos de torneiras e conexões de tubos. A resistência do POM à água quente (até 80°C continuamente) e a produtos químicos de limpeza o torna ideal para aplicações hidráulicas.
Como você deve projetar peças para moldagem por injeção de POM?
As principais regras de projeto para peças de POM são paredes uniformes de 1.0–3.5 mm, ângulo de saída de 0.5°–1.5° por lado e proporção entre nervura e parede de 50–60% para controlar a contração de 1.8–2.5% no molde de injeção.
| Parâmetro de projeto | Valor recomendado | Por que é importante |
|---|---|---|
| Espessura de parede | 1.0–3.5 mm (uniforme) | Evita rechupes e porosidade central |
| Ângulo de saída | 0.5°–1.5° por lado | O POM se contrai sobre os machos; precisa de mais ângulo de saída que o ABS |
| Espessura da nervura | 50–60% da parede | Evita rechupes na superfície oposta |
| Altura da nervura | ≤ 3× a espessura de parede | Nervuras mais altas são difíceis de preencher e ejetar |
| Raio de canto | ≥ 0.5 mm (0.25× a parede) | Cantos vivos causam concentração de tensão |
| Diâmetro externo da bossa | 2× o diâmetro do parafuso | Evita trincas durante a inserção do parafuso |
| Deformação do encaixe por pressão | ≤ 4% (uso único), ≤ 2% (repetido) | Limite de fadiga do POM para dobradiças integrais |
| Compensação de contração | 1.8–2.5% (no sentido do fluxo), 1.6–2.0% (transversal ao fluxo) | A contração anisotrópica exige compensação direcional |
Em nossas análises de projeto, o principal problema com peças de POM é a espessura de parede não uniforme. Quando seções espessas e finas se encontram, a seção espessa esfria mais lentamente, criando uma contração diferencial que provoca empeno e rechupes. Sempre recomendamos aliviar as seções espessas no núcleo e manter a variação da espessura de parede em até ±10% em toda a peça.
O POM é um dos melhores plásticos para encaixes por pressão e dobradiças integrais devido às suas excelentes propriedades de retorno elástico. Entretanto, recomendamos limitar a deformação a 4% para encaixes de uso único e a 2% para montagens e desmontagens repetidas. Para dentes de engrenagem, aplicamos uma compensação de 0.02–0.04 mm por perfil de dente para a contração, a fim de atingir os graus de qualidade AGMA.

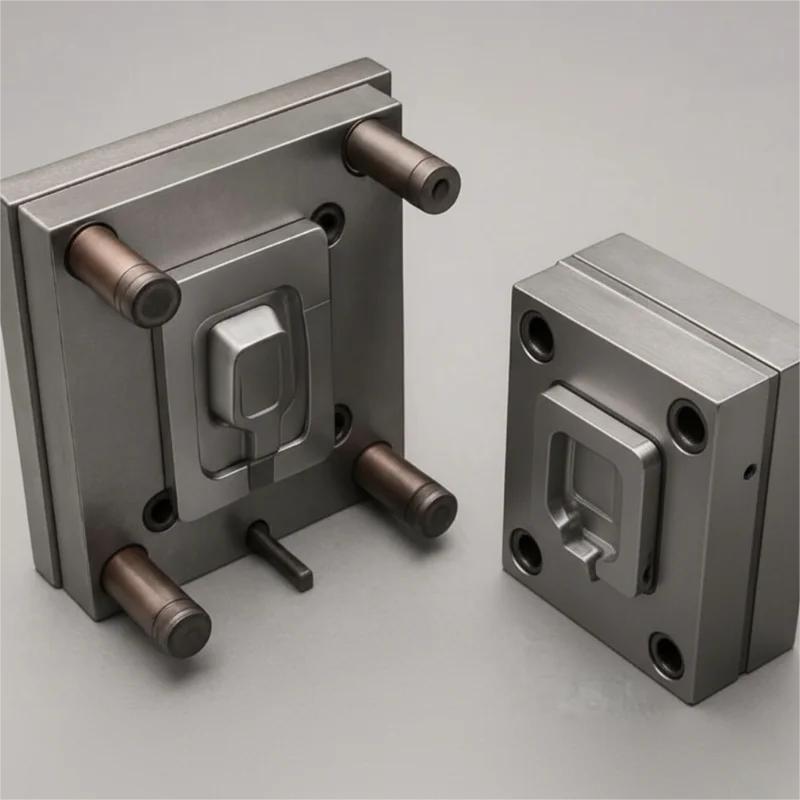

Como o projeto do molde afeta a qualidade das peças de POM?
Os fatores mais críticos do projeto do molde para POM são a posição do ponto de injeção, a uniformidade do resfriamento e a ventilação. A alta contração do POM e a liberação de formaldeído tornam essencial um projeto preciso do molde.
Projeto do ponto de injeção: Preferimos projetos com ponto de injeção submarino ou capilar para peças de POM, pois permitem a separação automática do canal e deixam marcas mínimas. Para engrenagens, pontos de injeção do tipo diafragma proporcionam o preenchimento mais uniforme e minimizam as linhas de solda na região dos dentes. O tamanho do ponto de injeção deve corresponder a 50–70% da espessura de parede.
Sistema de resfriamento: O resfriamento uniforme é essencial para o POM. A variação de temperatura na superfície do molde deve permanecer dentro de ±5°C. Usamos canais de resfriamento conformais para geometrias complexas e insertos de cobre-berílio nas áreas que exigem extração de calor mais rápida. Para engrenagens, usamos com frequência canais de resfriamento circulares que acompanham o perfil da engrenagem.
Ventilação: O POM gera gás formaldeído durante o processamento, portanto uma ventilação adequada é essencial. A profundidade dos respiros deve ser de 0.01–0.02 mm (o POM tem baixa viscosidade e produzirá rebarba com respiros mais profundos). Colocamos respiros em cada local de linha de solda e nas últimas áreas a serem preenchidas identificadas pela análise de fluxo.
Ejeção: A alta contração do POM faz com que as peças se prendam firmemente aos machos. Projetamos ângulos de saída generosos (0.5°–1.5°), usamos vários pinos ejetores distribuídos uniformemente e, às vezes, aplicamos revestimentos desmoldantes às superfícies dos machos. Para peças profundas, a ejeção assistida por ar evita o travamento por vácuo.
Perguntas frequentes sobre moldagem por injeção de POM
O POM pode ser pintado ou revestido?
O POM tem energia superficial muito baixa, o que dificulta a pintura ou o revestimento sem tratamento da superfície. O tratamento por chama, o tratamento por plasma ou o ataque químico podem melhorar a adesão. No entanto, para peças decorativas, geralmente recomendamos mudar para ABS ou PC/ABS, que aceitam pintura e revestimento com muito mais facilidade.
Qual é a diferença entre POM homopolímero e copolímero?
O POM homopolímero (como o Delrin) oferece resistência mecânica e rigidez 5–10% maiores, mas é mais propenso à porosidade central em seções espessas e tem uma janela de processamento mais estreita. O POM copolímero (como o Celcon ou o Ultraform) é processado com mais facilidade, tem melhor resistência química e apresenta menor probabilidade de degradação térmica. Para a maioria das aplicações, recomendamos o copolímero.
O POM precisa ser seco antes da moldagem?
A baixa absorção de umidade do POM (0.20%) significa que a secagem é recomendada, mas não é estritamente necessária para a maioria das aplicações. Fazemos a pré-secagem a 80°C por 2–4 horas como prática padrão para garantir a melhor qualidade superficial. Para peças estéticas críticas, a secagem é essencial.
O POM tem aprovação da FDA para contato com alimentos?
Sim, determinados graus de POM copolímero (como Celcon M90 e Hostaform C9021) estão em conformidade com a FDA para aplicações de contato com alimentos. Sempre verifique com o fornecedor da resina a situação do grau específico perante a FDA antes da produção.
O que causa o resíduo branco nas superfícies do molde para POM?
O depósito branco é composto por formaldeído e oligômeros de trioxano liberados durante o processamento do POM. A limpeza regular do molde (a cada 4–8 horas de produção), a ventilação adequada e a manutenção das temperaturas do cilindro abaixo de 215°C minimizam esse acúmulo. Algumas fábricas usam compostos de limpeza de molde desenvolvidos especificamente para resíduos de POM.
Como o POM se compara ao nylon em aplicações de engrenagens?
Em geral, o POM é preferível ao nylon para engrenagens porque apresenta menor absorção de umidade (0.2% contra 2.5%), melhor estabilidade dimensional, menor coeficiente de atrito e propriedades mecânicas mais consistentes em diferentes níveis de umidade. O nylon oferece maior resistência ao impacto e melhor desempenho em altas temperaturas. Para engrenagens que operam em ambientes molhados ou úmidos, o POM é o claro vencedor.
Quais são as principais conclusões sobre moldagem por injeção de POM?
A moldagem por injeção de POM é um processo de fabricação comprovado para produzir peças plásticas de alta precisão, baixo atrito e estabilidade dimensional. Seja no projeto de engrenagens para uma transmissão automotiva ou de presilhas para eletrônicos de consumo, o POM oferece o desempenho mecânico do metal por uma fração do custo e do peso. As chaves para o sucesso são controlar as temperaturas de processamento abaixo de 220°C, projetar uma espessura de parede uniforme para controlar a contração de 1.8–2.5% e garantir a ventilação adequada do molde para lidar com a liberação de formaldeído.
Na ZetarMold, processamos POM há mais de 20 anos em aplicações automotivas, industriais e de consumo. Nossa equipe cuida de tudo, desde análises de DFM e projeto do molde até produção em massa e inspeção de qualidade. Se você trabalha em um projeto que precisa de peças de POM moldadas por injeção, entre em contato com nossa equipe de engenharia para solicitar uma análise de DFM e uma cotação gratuitas. Consulte nosso Guia completo de moldagem por injeção para ter uma visão abrangente.
Solicite uma cotação para o seu projeto de moldagem por injeção
Receba preços competitivos, feedback de DFM e o cronograma de produção da equipe de engenharia da ZetarMold.
Solicite uma cotação gratuita →
-
termoplástico de engenharia: Termoplástico de engenharia refere-se a uma categoria de materiais plásticos que oferecem propriedades mecânicas e térmicas superiores às dos plásticos de uso geral e são adequados para aplicações estruturais e de precisão. ↩
-
resistência à fluência: Resistência à fluência é a capacidade de um material resistir à deformação gradual sob tensão mecânica sustentada ao longo do tempo, algo essencial para componentes submetidos a cargas. ↩
-
contração: Contração do POM refere-se à redução volumétrica de 1.8 a 2.5 por cento que ocorre à medida que o POM fundido esfria e se solidifica na cavidade do molde. ↩
