Quais são os materiais de aço mais utilizados em moldes de injeção?

O que é aço para moldes e por que ele determina a vida útil do ferramental?

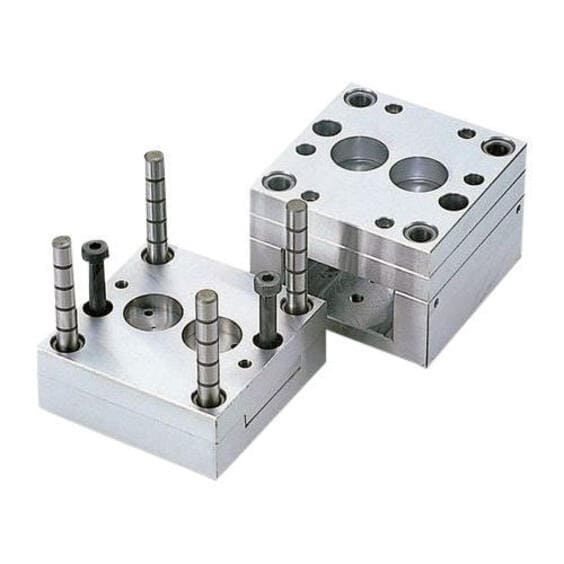

O aço para moldes é o material estrutural a partir do qual são usinados os núcleos e as cavidades dos moldes de injeção. A escolha correta determina a vida útil da ferramenta, a qualidade do acabamento superficial, o tempo de ciclo e o custo total do ferramental durante a vida útil de um lote de produção.

A escolha do aço do molde fica definida antes de alguém tocar na máquina CNC. Depois de o aço ser encomendado e desbastado, mudar de classe significa inutilizar o bloco e recomeçar — normalmente um erro de $3,000–$15,000. Os engenheiros que erram pagam uma vez. Os que acertam não voltam a pensar no aço do molde durante os 500,000 ciclos seguintes.

O compromisso essencial é simples: os aços mais duros duram mais e resistem melhor ao desgaste, mas são mais caros de maquinar e reparar. Os aços pré-endurecidos¹, como o P20, situam-se em cerca de HRC 28–³6 — suficientemente macios para fresagem rápida e suficientemente duros para a maioria dos termoplásticos. Os aços endurecidos integralmente, como H13 e S136, atingem HRC 45–55 após tratamento térmico, exigindo mais 3 tempo e cuidado, mas são a única opção viável para resinas abrasivas ou transparência ótica.

Quatro propriedades orientam a seleção do aço do molde: ² (resistência ao desgaste), tenacidade (resistência à fissuração), ⁴ (compatibilidade química com a resina) e maquinabilidade (custo de maquinar cavidades e efetuar reparações). Nenhum aço maximiza as quatro — cada escolha é um compromisso ajustado à resina, ao volume e aos requisitos de acabamento superficial específicos.

P20: o padrão do setor para moldes de uso geral

O P20 é um aço de baixa liga pré-endurecido, fornecido com HRC 28–36, pronto a maquinar sem tratamento térmico adicional. Abrange aproximadamente 60% de todos os moldes de injeção de produção a nível mundial — não porque seja o melhor aço em todas as categorias, mas porque é suficientemente bom em todas elas.

O P20 processa sem problemas a maioria dos termoplásticos comuns: ABS, PP, PE, PC e graus padrão de nylon não atacam o aço. O estado pré-endurecido permite usiná-lo diretamente por CNC com ferramentas de metal duro padrão, reparar pequenos danos por soldadura sem fissurar o bloco e obter um acabamento superficial na faixa de Ra 0,4–0,8 µm sem polimento especial. Para séries de até 400.000 ciclos, o P20 é a opção de custo ideal.

Onde o P20 falha: as resinas abrasivas com teor de vidro superior a 20–30% desgastam visivelmente as cavidades em P20 ao fim de 200,000 injeções, provocando desvios dimensionais e degradação da superfície. Se estiver a processar PA66-GF30 ou PEEK, o P20 não é a solução. Além disso, o P20 não tem qualquer resistência à corrosão — os gases de ácido clorídrico libertados pelo PVC corroerão a superfície da cavidade em poucas semanas de produção.

O 718H (também denominado P20+Ni) é uma variante modificada com níquel que melhora o P20 padrão de duas formas: melhor capacidade de polimento (Ra até 0.2 µm) e tenacidade ligeiramente superior. Se estiver a processar ABS transparente ou pretender uma maior uniformidade da superfície num molde com muitas cavidades, vale a pena considerar o 718H com um acréscimo de custo de ~8–12% em relação ao P20.

H13: a principal escolha para grandes volumes e resinas abrasivas

O H13 é um aço para ferramentas de trabalho a quente que atinge HRC 46–54 após têmpera a vácuo e revenimento. Com essa dureza, resiste ao desgaste abrasivo de resinas reforçadas com fibra de vidro cerca de 3× melhor do que o P20 — uma observação validada nos nossos programas internos de produção com PA66-GF30 e POM.

A principal vantagem do H13 é a estabilidade térmica. A composição da sua liga de crómio-molibdénio-vanádio resiste ao amolecimento a temperaturas elevadas — um fator crítico para ciclos de alta velocidade e resinas sensíveis ao calor que exigem temperaturas do cilindro superiores a 280°C. Ao contrário do P20, o H13 mantém a dureza durante a produção contínua em vários turnos, sem fluência nem deformação da cavidade.

A contrapartida do H13 é o custo de maquinagem. Como o aço tem de ser maquinado no estado recozido (HRC ~18–22) e depois submetido a tratamento térmico em vácuo, a sequência de fabrico é mais longa e dispendiosa: CNC de desbaste → semiacabamento → tratamento térmico → retificação final → EDM para detalhes finos. Espere custos de ferramentas 25–40% superiores aos de ferramentas P20 equivalentes.

O H13 é a escolha adequada quando: (1) a resina contém >20% de fibra de vidro ou carga mineral, (2) o volume de produção previsto ultrapassa 500,000 injeções, (3) as temperaturas de ciclo são sistematicamente superiores a 280°C ou (4) a peça exige uma tolerância dimensional apertada que o P20 não consegue manter em produções longas.

S136 e aço inoxidável 420: quando não se pode tolerar corrosão ou defeitos superficiais

O S136 (equivalente ao aço inoxidável AISI 420, designação Uddeholm) é um aço inoxidável martensítico para ferramentas com 13.6% de crómio, que atinge HRC 50–52 após tratamento térmico. A sua função principal é a resistência à corrosão — não apenas à humidade da oficina, mas também aos ácidos gerados por PVC, POM e resinas retardadoras de chama durante a decomposição.

Três cenários tornam obrigatório o S136: processamento de PVC (que liberta ácido clorídrico às temperaturas do cilindro), processamento de POM-C ou POM-H acima de 210 °C (os gases de formaldeído atacam o aço padrão) ou produção de peças transparentes de grau ótico que exigem polimento espelhado com Ra ≤ 0,025 µm. O S136 consegue esse acabamento porque a sua estrutura fina de carbonetos aceita e mantém o polimento de alto brilho — o P20 e o H13 não conseguem.

O S136 custa 50–70% mais por quilograma do que o P20 e exige protocolos de maquinação rigorosos: pré-aquecimento antes da soldadura, arrefecimento controlado após o tratamento térmico e parâmetros de EDM específicos para evitar microfissuras. Contudo, para um molde de lentes que processe PMMA a 240°C e exija uma transmitância ótica >92%, não existe alternativa. O custo não é opcional — é o preço da especificação.

Uma distinção importante: o S136 responde melhor ao endurecimento a vácuo que aos métodos em banho de sal. O endurecimento a vácuo produz uma camada de óxido superficial mais limpa e maior estabilidade dimensional, reduzindo a margem de usinagem de acabamento após o tratamento térmico. Especificar esse processo no pedido de compra não é preciosismo; ele afeta diretamente a qualidade final da superfície espelhada.

718H e NAK80: alternativas pré-endurecidas para geometrias complexas

O 718H (também designado 718 ou P20+Ni) e o NAK80 (classe P21) são aços pré-endurecidos que preenchem a lacuna entre o P20 convencional e as classes totalmente temperadas em toda a secção. Ambos são fornecidos com HRC 33–38 e não requerem tratamento térmico após a maquinagem — reduzindo o prazo em 1–2 semanas e eliminando o risco de distorção por tratamento térmico em geometrias complexas.

O 718H alcança melhor capacidade de polimento do que o P20 padrão devido ao teor de níquel (cerca de 1%), que refina a estrutura dos grãos. Para ABS transparente, misturas transparentes de PC/ABS ou peças que exijam acabamento SPI A3–B1, o 718H é a opção pré-endurecida preferida. O NAK80 vai além, com adições de Al, Cu e S que proporcionam capacidade de endurecimento por envelhecimento e excelente texturização — ideal para superfícies texturizadas ou painéis internos automotivos com gravação de granulação.

Estrutura de decisão para seleção do aço: como escolher a classe correta

As decisões sobre a seleção do aço decorrem de dois fatores: a resina que vai moldar e o volume previsto. Todos os outros elementos — orçamento, prazo de entrega e acabamento superficial — se ajustam em torno destes dois pilares.

Um erro comum consiste em selecionar o grau de aço sem considerar o projeto do sistema de refrigeração. O P20 apresenta uma condutividade térmica de 29–36 W/(m·K), já adequada para a maioria dos objetivos de tempo de ciclo — mas, se mudar para H13 (32–34 W/(m·K)) ou S136 (24–28 W/(m·K)), reveja a posição dos canais de refrigeração. A menor condutividade térmica do S136 pode aumentar o tempo de ciclo em 5–10% face ao P20 se os canais não forem reposicionados mais perto da parede da cavidade.

Um segundo fator que os engenheiros ignoram é o prazo de entrega. O P20 está amplamente disponível nos distribuidores de aço para moldes da China, dos EUA e da Europa — o prazo normal de entrega é de 3–5 dias úteis. O H13 em blocos grandes (com mais de 200 mm de espessura) pode exigir 10–15 dias da Daido ou da Finkl. O S136 (Uddeholm) tem o prazo de entrega mais longo: 2–4 semanas para blocos cortados por medida. Se o calendário do seu projeto for apertado, confirme a disponibilidade do aço antes de finalizar a especificação do grau. Mudar de S136 para 718H devido ao prazo de entrega aumenta o custo em 20–25%, mas pode poupar 2–3 semanas ao calendário.

A precisão da projeção de volume é o risco mais subestimado na seleção do aço. Clientes que especificam P20 com base em uma estimativa de 200K ciclos e depois estendem o programa para 800K ciclos enfrentarão uma retífica ou substituição da cavidade durante a produção. Se houver incerteza real quanto ao volume final de produção, opte pelo H13. O custo incremental é 25–40% maior inicialmente, mas elimina o risco de uma reconstrução da cavidade de $15,000–$40,000 no segundo ano do programa caso a demanda cresça inesperadamente.

A pressão orçamental leva frequentemente os engenheiros a escolher P20 quando S136 ou H13 seria a opção correta. Um quadro de decisão que reconhece o custo real: se for previsto que o molde execute mais de 800,000 ciclos e a resina for mesmo ligeiramente abrasiva, o custo adicional do H13 em relação ao P20 atinge normalmente o ponto de equilíbrio aos 300,000 ciclos graças à redução dos custos de nova retificação e retrabalho. Modele o custo total de propriedade, não apenas a cotação inicial das ferramentas.

Outra variável da seleção do aço que os engenheiros subestimam é a reparabilidade por soldagem. O P20 pode ser soldado pelos processos MIG ou TIG padrão sem pré-aquecimento acima de 150°C. O H13 exige pré-aquecimento de 300–400°C, controle cuidadoso da temperatura entre passes e revenimento pós-soldagem — cada etapa de reparo aumenta o custo e prolonga a indisponibilidade do ferramental. O S136 exige gerenciamento térmico ainda mais preciso para evitar trincas na martensita. Para moldes sujeitos a alterações frequentes de engenharia ou reparos de cavidades, o protocolo de reparo por soldagem é tão importante quanto a especificação de dureza do material base.

A área superficial da cavidade também influencia o custo do aço mais do que a maioria dos engenheiros percebe. Um bloco de cavidade de 300×200mm em S136 pode custar $2,000–$4,000 apenas em aço bruto, antes de executar uma única trajetória de ferramenta. Com o preço do P20, o mesmo bloco custa $600–$900. Em um ferramental de câmara quente com 32 cavidades, essa diferença de $3,000 por bloco se acumula rapidamente. Em ferramentais com muitas cavidades nos quais apenas algumas estão sujeitas a alto desgaste, considere usar S136 nas primeiras cavidades e P20 nas restantes — uma abordagem híbrida que reduz o custo total do ferramental em 20–30% e mantém a qualidade superficial onde é importante.

A seleção do aço do molde também interage com o projeto do sistema de refrigeração. Os canais de refrigeração conformados, maquinados por AM metálico (fabrico aditivo) ou por furação profunda, só são económicos em P20 e H13; o elevado teor de crómio do S136 torna mais difícil a furação profunda com equipamento convencional. Se o projeto de refrigeração exigir canais com diâmetros inferiores a 6mm a profundidades superiores a 150mm, confirme a capacidade do equipamento do fabricante do molde face ao tipo de aço especificado antes de aprovar o projeto.

Opções de tratamento superficial: nitretação, PVD e crómio duro

O tratamento superficial prolonga a vida útil de qualquer aço para moldes ao adicionar uma camada resistente ao desgaste sem alterar o material de base. Os três tratamentos mais comuns na prática de moldes de injeção são nitretação a gás, revestimento PVD (Physical Vapor Deposition) e cromagem dura.

A nitretação gasosa penetra 0.1–0.3mm na superfície do aço, criando uma camada endurecida por difusão de azoto com HRC 65–70 sem alteração dimensional. Funciona em P20 e H13; não funciona bem em graus inoxidáveis porque a camada de óxido de crómio bloqueia a difusão do azoto. A nitretação acrescenta aproximadamente $200–$800 por conjunto de cavidades e prolonga a vida útil das ferramentas de P20 em condições moderadamente abrasivas em 40–80%.

Os revestimentos PVD (TiN, TiAlN, CrN) aplicam uma camada dura de 2–5 µm a temperaturas inferiores a 500°C, preservando a têmpera do aço de base. O TiN tem cor dourada, HRC 80+, e melhora simultaneamente a resistência ao desgaste e a desmoldagem. O CrN proporciona melhor resistência à corrosão do que o TiN. O PVD é o tratamento preferencial para corrediças, machos e outros insertos móveis sujeitos a tensões de contacto cíclicas — reduz o risco de gripagem e pode ser reaplicado 2–3 vezes antes de ser necessário substituir o inserto.

O revestimento de crómio duro (0.02–0.1mm de espessura) é a opção tradicional — mais barata do que PVD, mas está a ser progressivamente eliminada nos mercados regulamentados devido à toxicidade do crómio hexavalente. Nas aplicações em que PVD não está disponível localmente, o crómio duro continua a ser viável, mas exige inspeções mais frequentes para detetar microfissuras sob cargas cíclicas.

Normas de aprovisionamento e qualidade do aço da ZetarMold

A ZetarMold adquire aço para moldes exclusivamente a siderurgias verificadas: Uddeholm (Suécia) para S136, ASSAB para 718H e 718S, e Daido (Japão) ou Finkl Steel (EUA) para H13. O P20 é adquirido no mercado nacional à Baoshan Iron & Steel (Baosteel), com inspeção do material recebido em cada lote.

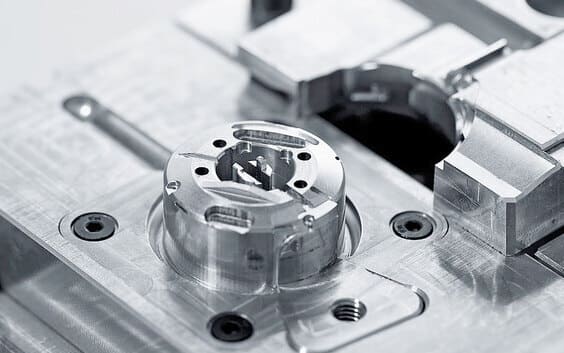

Cada bloco de aço passa pela verificação de dureza no recebimento (tolerância de ±2 HRC) e por ensaio ultrassônico para detectar inclusões internas antes de ser liberado ao setor de CNC. O aço reprovado na inspeção ultrassônica é devolvido, independentemente da pressão do prazo. Uma cavidade que trinca por causa de uma inclusão após 50.000 ciclos custa mais que o atraso de três dias necessário para obter um bloco sem defeitos.

O nosso tratamento térmico é realizado internamente ou por um parceiro certificado que utiliza fornos de vácuo para evitar a descarbonização. A temperatura de revenido e os ciclos seguem as fichas técnicas publicadas pela Uddeholm e pela ASSAB — não aproximações. Para o S136, verificamos a dureza final através de ensaios Rockwell em três zonas da cavidade (zona do ponto de injeção, final do enchimento e linha de partição) e documentamos os resultados no dossier de dados do molde fornecido ao cliente.

Aos clientes que fornecem o seu próprio aço, exigimos certificados da siderurgia com rastreabilidade pelo número de corrida, verificação da dureza à entrada e certificação ultrassónica. Nos últimos dois anos, recusámos por três vezes avançar com aço fornecido pelo cliente sem certificação — em todos os casos, o cliente detetou posteriormente inclusões no bloco durante a maquinação. O esforço de inspeção não é burocracia; é prevenção de perdas.

Perguntas mais frequentes

Qual é o melhor aço para moldes de injeção?

O P20 é a melhor opção padrão para moldes de produção geral que processam termoplásticos comuns (ABS, PP, PC) por até 400K ciclos. O H13 (HRC 46–54) é a escolha correta para resinas de engenharia reforçadas com fibra de vidro ou volumes acima de 500K ciclos, nos quais o P20 se desgasta rapidamente. O S136 (aço inoxidável 420) é obrigatório para peças de grau óptico que exigem polimento espelhado e para resinas corrosivas como PVC ou POM. O 718H preenche a lacuna entre P20 e H13 em geometrias complexas que não toleram distorção por tratamento térmico. Não existe uma única opção ideal — compatibilize o aço com a resina, o volume e a especificação do acabamento superficial.

Qual é a diferença entre o aço para moldes P20 e H13?

O P20 é pré-endurecido a HRC 28–36, pronto para maquinar, económico e reparável por soldadura, adequado até 500K ciclos sem carga. O H13 deve ser endurecido a vácuo a HRC 46–54, acrescentando 1–2 semanas e 25–40% de custo, mas oferece cerca de 3× mais resistência ao desgaste e supera 1 milhão de ciclos. Escolha P20 para volume comum e H13 para abrasão ou longevidade.

Quando devo usar aço inoxidável S136 para moldes de injeção?

O S136 é necessário em três situações: no processamento de resinas corrosivas que geram gases ácidos durante a moldagem (o PVC liberta HCl e o POM liberta formaldeído), na produção de peças transparentes de grau ótico que exigem polimento espelhado Ra ≤ 0.025 µm (moldes de lentes, coberturas de ecrãs) e em moldes armazenados em ambientes húmidos sem manutenção preventiva consistente. O seu teor de crómio de 13.6% proporciona uma resistência à corrosão que o P20 e o H13 não conseguem igualar. Conte com um custo 50–70% superior para o aço em bruto e mais 35–40% de tempo de maquinação em relação ao P20, mas, nestas aplicações, o S136 não é opcional.

Como é que a dureza do aço de molde afeta a qualidade do acabamento da superfície?

A maior dureza do aço permite um polimento mais fino e mantém esse acabamento por mais ciclos de produção. O P20 a HRC 30 pode ser polido até Ra 0,4–0,8 µm (faixa SPI B2), adequado para peças de consumo semibrilhantes. O H13 a HRC 50 atinge Ra 0,1 µm (SPI A3) com cuidadoso polimento manual. O S136 a HRC 52 alcança Ra ≤ 0,025 µm (SPI A1, grau espelhado) — necessário para lentes de PMMA e peças ópticas de PC. Cada etapa mais fina exige sequências progressivamente mais finas de abrasivos diamantados e 2–4× mais trabalho de polimento, acrescentando $500–$3.000 por cavidade, dependendo do tamanho e da geometria da cavidade.

A nitretação ou o revestimento PVD podem substituir a atualização para aço de molde mais duro?

Para resinas ligeiramente abrasivas (10–20% GF) e volumes de produção moderados inferiores a 300K ciclos, a nitretação gasosa de uma cavidade P20 pode prolongar significativamente a vida útil — acrescenta uma dureza superficial HRC 65+ por $200–$800 por conjunto de cavidades, em comparação com $3,000–$8,000 para atualizar para H13. Os revestimentos PVD (TiN, CrN) funcionam de forma semelhante nos componentes deslizantes. No entanto, estes tratamentos superficiais têm, respetivamente, 2–5 µm de espessura e 0.1–0.3mm de profundidade. Para abrasão intensa com teor de GF >30%, ou para volumes superiores a 500K ciclos, a camada de tratamento desgasta-se e o aço de base mais macio sofre erosão por baixo. Os tratamentos superficiais complementam uma boa seleção do aço; não a substituem.

Que tipo de aço para moldes a ZetarMold utiliza para ferramentas de produção padrão?

A ZetarMold utiliza por padrão P20 (certificado pela Baosteel) em moldes de produção convencionais que processam termoplásticos sem enchimento em volumes de até 500 mil ciclos. Para programas com resinas de engenharia reforçadas com fibra de vidro, incluindo PA66-GF30, POM e PBT-GF30, especificamos H13 da Daido ou Finkl Steel com têmpera a vácuo até HRC 48–52. As aplicações óticas e sensíveis à corrosão recebem Uddeholm S136, com verificação interna da dureza e inspeção ultrassónica antes do início da usinagem das cavidades. Todos os lotes de aço recebidos passam por verificação pontual da dureza e ensaio ultrassónico para detetar inclusões internas, independentemente dos documentos de certificação fornecidos pelo fornecedor.

Como é que a seleção do aço para moldes afeta o tempo de ciclo da moldagem por injeção?

A condutividade térmica é a variável-chave que relaciona a classe do aço ao tempo de ciclo. O P20 conduz calor a 29–36 W/(m·K); o H13, a 32–34 W/(m·K), é aproximadamente comparável. O S136, porém, opera a 24–28 W/(m·K) — cerca de 15–20% abaixo do P20. Em uma peça de parede fina na qual o tempo de resfriamento representa 60–70% do tempo total de ciclo, mudar de P20 para S136 sem reposicionar os canais de refrigeração pode aumentar o tempo de ciclo em 5–10%. Compense reduzindo a distância entre o canal de refrigeração e a parede da cavidade dos 15mm padrão para 10–12mm, mantendo diâmetro de canal adequado para evitar restrição de fluxo.
