Alles wat u moet weten over kunststofmatrijzen

Wat zijn kunststofmatrijzen?

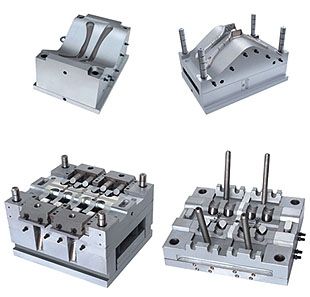

Kunststofmatrijzen zijn nauwkeurig bewerkte stalen of aluminium gereedschappen die gesmolten thermoplastisch of thermohardend materiaal tijdens de spuitgietcyclus tot een eindproduct vormen. Elke matrijs bestaat uit twee helften — de caviteit (A-zijde) en de kern (B-zijde) — die onder sluitkracht sluiten, bij 150–370°C geïnjecteerde kunststof ontvangen en openen om het afgekoelde onderdeel na 15–120 seconden per cyclus uit te werpen.

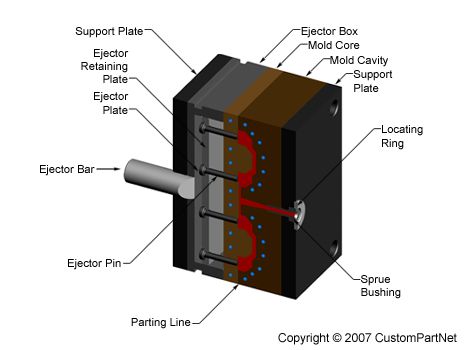

Een complete matrijsconstructie omvat de caviteits- en kerninzetstukken, het kanaalsysteem dat kunststof van de machinespuitmond naar het aanspuitpunt leidt, een koelcircuit om warmte gelijkmatig af te voeren en een uitwerpsysteem (pennen, hulzen of afstroopplaten) om het onderdeel vrij te geven. De kwaliteit van elke afmeting, oppervlakteafwerking en mechanische eigenschap van het uiteindelijke kunststof onderdeel is rechtstreeks terug te voeren op hoe goed de matrijs is ontworpen en gebouwd.

Moderne kunststofmatrijzen worden met uiterst nauwe toleranties gebouwd—caviteitsmaten worden doorgaans binnen ±0.01–0.05 mm gehouden—omdat elke afwijking in elk geproduceerd onderdeel terugkomt. Een goed ontworpen matrijs die in een fabriek voor grote volumes 24/7 draait, kan gedurende zijn levensduur miljoenen identieke onderdelen produceren zonder noemenswaardige maatverschuiving. De matrijs is geen verbruiksartikel; het is een kapitaalinvestering die met dezelfde zorgvuldigheid moet worden ontworpen als het onderdeel zelf.

Wat zijn de belangrijkste typen kunststofmatrijzen?

Vijf matrijsconfiguraties bestrijken het overgrote deel van de spuitgiettoepassingen en zijn elk geoptimaliseerd voor specifieke eisen aan volume, kosten en cyclustijd.

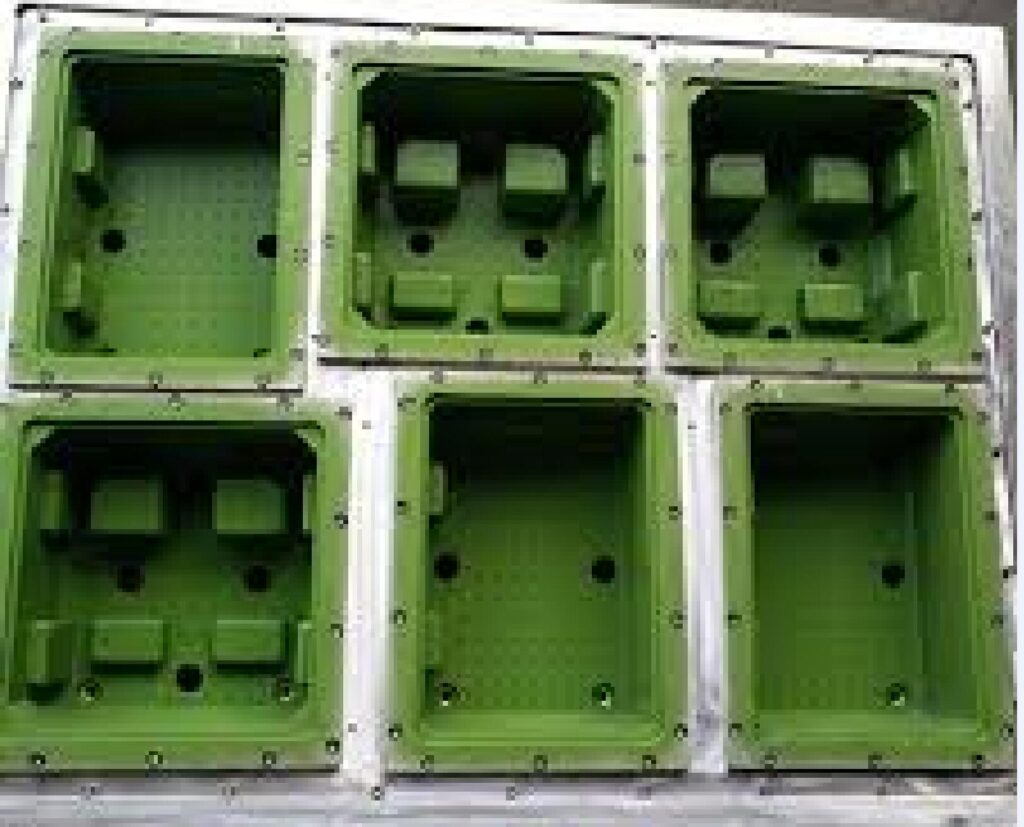

Matrijzen met één holte beperken de initiële gereedschapskosten en zijn ideaal voor prototyping of onderdelen met weinig vraag. Matrijzen met meerdere holten — die 8, 16, 32 of 64 identieke holten gelijktijdig kunnen draaien — verlagen de kosten per onderdeel sterk bij volumes boven 100.000 stuks per jaar. De vereiste sluitkracht en het benodigde shotvolume nemen evenredig met het aantal holten toe, zodat de spuitgietmachine daarop moet worden gedimensioneerd.

Familiematrijzen produceren in één cyclus twee of meer verschillende onderdelen. Dat is geschikt voor assemblagecomponenten die altijd samen worden gebruikt, zoals de boven- en onderzijde van een behuizing. Het nadeel is dat een technische wijziging aan één onderdeel de volledige matrijs buiten gebruik stelt. Voor onderdelen met een onzekere ontwerpstabiliteit bieden afzonderlijke gereedschappen met één vormholte veel meer flexibiliteit.

Hotrunnersystemen voorkomen de koude aanspuitkegel en het aanspuitkanaalafval van koudkanaalmatrijzen. Door het verdeelblok op smelttemperatuur te houden, verminderen hotrunnermatrijzen de materiaalverspilling per cyclus met 15–30% en verkorten ze de cyclustijd doorgaans met 10–20%. Daar staan hogere matrijskosten tegenover, want onderdelen van het verdeelblok voegen $ 8.000–$ 30.000 aan de gereedschapsrekening toe, plus complexer onderhoud. Koudkanaalmatrijzen hebben nog steeds de voorkeur als vaak van materiaal wordt gewisseld, als maalgoed aanvaardbaar is of als het productievolume de meerprijs van een hotrunner niet rechtvaardigt.

Van welke materialen worden kunststofmatrijzen gemaakt?

De kwaliteit van het matrijsstaal⁴ is de belangrijkste factor om te bepalen hoeveel cycli een matrijs kan produceren voordat reparatie of vervanging nodig is. De vier meest gebruikte materialen verschillen zowel in kosten als levensduur met een factor 20.

Aluminium matrijzen worden in 5–10 dagen verspaand, tegenover 3–6 weken voor gehard staal. Daardoor zijn ze de standaardkeuze voor preproductievalidatie en kleine series. P20 is het standaardmateriaal van de sector: het is vóór warmtebehandeling gemakkelijk te verspanen, goed polijstbaar en biedt tegen een fractie van de kosten van H13 een betrouwbare levensduur van 300,000–500,000 cycli. De meeste matrijzen voor consumentenproducten wereldwijd gebruiken P20, omdat de combinatie van volume en hars — doorgaans ongevuld PP, ABS of PE — een upgrade naar harder staal niet rechtvaardigt.

H13 en S136 vereisen na de bewerking een vacuümwarmtebehandeling en intensievere EDM-nabewerking, wat extra kosten en doorlooptijd veroorzaakt. Bij glasgevulde, mineraalgevulde of vlamvertragende materialen die de vormholteoppervlakken sterk afslijten, verdient de investering zich terug door minder frequent onderhoud en een langere matrijslevensduur. NAK80 heeft de voorkeur voor matrijzen voor consumentenproducten die spiegelgladde oppervlakken (Ra ≤ 0,025 μm) vereisen, omdat het zonder aanvullende oppervlaktebehandeling tot optische kwaliteit kan worden gepolijst. De verkeerde staalsoort kiezen voor een bepaalde combinatie van hars en volume is een van de meest voorkomende en kostbare fouten in matrijsspecificaties.

Hoe wordt een kunststofmatrijs ontworpen?

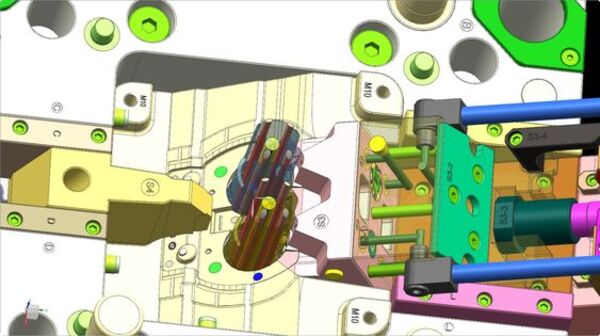

Het ontwerp van een kunststofmatrijs begint met een DFM³-beoordeling van het onderdeel, waarbij onder meer de gelijkmatigheid van de wanddikte, lossingshoeken, ondersnijdingen en de aanspuitlocatie worden gecontroleerd voordat staal wordt verspaand. Het overslaan van deze stap is de meest voorkomende oorzaak van kostbare matrijswijzigingen en vertraagde productiestarts. Een DFM-beoordeling kost doorgaans $200–$800 en kan problemen blootleggen die anders na de eerste proeven $5,000–$30,000 aan nabewerking van de matrijs zouden vergen.

De zes kritieke ontwerpbeslissingen die elke matrijsengineer moet nemen, zijn: (1) een deellijnlocatie die het risico op bramen beperkt en de uitwerping vereenvoudigt; (2) het type en de positie van de aanspuiting — doorgaans zij-, tunnel- of hot-tipaanspuiting — zo gekozen dat zichtbare aanspuitmarkeringen op cosmetische oppervlakken worden vermeden; (3) runnerbalans bij matrijzen met meerdere holtes, zodat alle holtes tegelijk vullen; (4) een koellay-out met kanalen op 10–15 mm van de wanden van de matrijsholte voor gelijkmatige warmteafvoer; (5) een uitwerpsysteem dat groot genoeg is om het onderdeel zonder vervorming te lossen; en (6) ontluchting, met elke 25–50 mm rond de deellijn ontluchtingen van 0.02–0.05 mm diep om brandplekken en onvolledige vulling te voorkomen.

Wanddikte is een vaak onderschatte ontwerpbeperking. Wanden dikker dan 4 mm veroorzaken inval op het tegenoverliggende oppervlak wanneer de kunststof afkoelt en krimpt. Bij wanden dunner dan 0,8 mm bestaat het risico op onvolledige vulling, omdat het smeltfront bevriest voordat de matrijsholte is gevuld. Het optimale bereik voor de meeste technische harsen is 1,5–3,5 mm, waarbij overgangen tussen dikke en dunne wanden taps toelopen met een verhouding van maximaal 3:1 om spanningsconcentraties en zwakke breilijnen te voorkomen.

Matrijsvulsimulatie (CAE-analyse) wordt sterk aanbevolen voordat het ontwerp wordt afgerond. Een simulatie van vullen, nadruk, koeling en vervorming duurt 1–3 dagen en kan locaties van laslijnen, risico’s op luchtinsluiting en te hoge vereisten voor sluitkracht identificeren—stuk voor stuk veel goedkoper om in software op te lossen dan nadat de matrijs is gesneden. Onderzoeken van productiematrijzen tonen dat simulatie vóór de bouw het aantal revisierondes na de eerste proefspuiting met 40–60% vermindert en de totale tijd tot productie gemiddeld met 2–4 weken verkort.

Ondersnijdingen—kenmerken die voorkomen dat het onderdeel recht langs de openingsrichting van de matrijs wordt uitgeworpen—moeten worden opgelost met zijacties (schuifkernen), schuine uitwerpers of inklapbare kernen. Elk mechanisme voor het oplossen van ondersnijdingen voegt $500–$5,000 toe aan de matrijskosten en introduceert een bewegend onderdeel dat onderhoud vereist. Het onderdeel opnieuw ontwerpen om ondersnijdingen te elimineren door een creatieve plaatsing van de deellijn of ontwerpvereenvoudiging is altijd de eerste optie die moet worden beoordeeld voordat voor complexe schuifmechanismen wordt gekozen.

Hoeveel kosten kunststofmatrijzen?

De kosten van een kunststofmatrijs variëren van $3,000 voor een eenvoudig aluminium prototype met één holte tot meer dan $150,000 voor een complexe productiematrijs van gehard staal met meerdere holten—een verschil van 50× dat voornamelijk wordt bepaald door de staalsoort, het aantal holten en de complexiteit van het onderdeel.

Naast de initiële gereedschapsinvestering omvatten de totale eigendomskosten onderhoud (doorgaans $500–$3,000 per 100,000 cycli), technische wijzigingen ($1,000–$15,000 per stuk) en uiteindelijke vervanging aan het einde van de levensduur. Inkopers met grote volumes die een matrijs 24/7 gebruiken, moeten bij offertevergelijking de volledige levenscycluskosten modelleren en niet alleen de aanschafprijs. Een P20-matrijs met één caviteit van $15,000 die in vijf jaar drie grote reparaties vereist, kan over de levensduur meer kosten dan een H13-matrijs van $25,000 die dezelfde periode onderhoudsvrij draait.

De levertijd hangt nauw samen met de kosten. Aluminium prototypematrijzen leveren T1-monsters in 10–15 dagen. P20-matrijzen met één vormholte vergen 3–4 weken. Complexe H13-gereedschappen met meerdere vormholten vereisen doorgaans 6–10 weken. Een snellere doorlooptijd vragen verhoogt de gereedschapskosten meestal met 15–30% door overwerk bij de verspaning en versnelde EDM-planning. Het aanleveren van volledige, bevroren 3D-CAD-gegevens en het afronden van de DFM-beoordeling vóór de inkooporder is de effectiefste manier om de geoffreerde levertijd te handhaven.

Geografie heeft grote invloed op de matrijsprijs. Chinese matrijzenmakers offreren doorgaans 30–60% lager dan Europese of Noord-Amerikaanse bedrijven voor een gelijkwaardige complexiteit en staalspecificatie. Daartegenover staan langere verzendtijden (3–5 weken per zeevracht), mogelijke zorgen over intellectueel eigendom en beperkte mogelijkheden om tijdens de proefproductie aanpassingen op locatie uit te voeren. Veel mondiale fabrikanten gebruiken China voor productiematrijzen, terwijl ze prototype- en kritieke matrijzen in eigen land houden om deze risico’s te beheersen.

Hoe worden kunststofmatrijzen vervaardigd?

De productie van kunststofmatrijzen volgt een nauwkeurige volgorde: 3D-ontwerp en DFM-beoordeling, inkoop van staal en bewerking van de matrijsbasis, CNC-voorfrezen van matrijsholte en kern, vonkverspaning (EDM) van fijne details en texturen, slijpen en inpassen, polijsten tot de vereiste oppervlakteafwerking, montage van alle componenten en T1-proefspuiten.

CNC-frezen verwijdert het grootste deel van het metaal en behaalt toleranties van ±0,02–0,05 mm. Vonkverspaning — zowel zinkvonken als draadvonken — wordt gebruikt voor scherpe binnenhoeken, ribben smaller dan 1 mm en complexe contourvlakken die CNC niet kan bereiken. Bij vonkverspaning wordt materiaal door gecontroleerde elektrische ontladingen geërodeerd, waarmee toleranties van ±0,005–0,01 mm worden behaald zonder snijkrachten die dunne kenmerken zouden vervormen. Geavanceerde 5-assige CNC-centra hebben de afhankelijkheid van vonkverspaning de afgelopen jaren verminderd doordat voorheen onbereikbare hoeken in holten nu rechtstreeks met bolfrezen toegankelijk zijn.

De oppervlakteafwerking wordt bereikt door handmatig polijsten met steeds fijnere schuurmiddelen (van korrel 320 tot 3000) of door EDM-texturering voor matte oppervlakken en ledernerf. Optische oppervlakken vereisen leppen met diamantpasta om Ra ≤ 0.01 μm te bereiken. De SPI-classificatie (Society of the Plastics Industry) voor oppervlakteafwerking biedt een standaardreferentie: van A-1 (superhoogglans) tot D-3 (ruw mat), zodat ontwerpers en matrijzenmakers oppervlakte-eisen ondubbelzinnig kunnen communiceren.

De laatste stap vóór de T1-proeven is de proefmontage—de matrijs in de spuitgietmachine plaatsen, de afsluitvlakken controleren op braamvrije sluiting en de debieten van de koelcircuits verifiëren. Een checklist vóór de proef moet bevestigen dat alle koelcircuits zijn aangesloten en op lekkage getest, de uitwerpslag correct is ingesteld, de matrijstemperatuur op het voorgeschreven setpoint staat en de sluitkracht en het shotvolume van de machine binnen het bereik vallen. Het overslaan van een van deze stappen brengt het risico mee van een mislukt T1-shot dat de matrijs of het product kan beschadigen.

De T1-beoordeling volgt een gestructureerd proces. De eerste onderdelen worden met een CMM (coördinatenmeetmachine) aan de onderdeeltekening getoetst, waarbij alle kritieke afmetingen in een first article inspection-rapport (FAI) worden vermeld. Maatafwijkingen worden ingedeeld als: aanvaardbaar binnen tolerantie, corrigeerbaar door procesaanpassing of een matrijswijziging vereisend. Een steel-safe ontwerp—waarbij holteafmetingen op oppervlakken zonder lossingshoek bewust 0.1–0.2 mm te klein worden gelaten—is een best practice waarmee de matrijs tijdens maatcorrectie kan worden verruimd (metaal verwijderen) in plaats van gelast (metaal toevoegen, wat moeilijker en minder betrouwbaar is).

Waarvoor worden kunststofmatrijzen gebruikt?

Kunststofmatrijzen produceren vrijwel elk gespuitgiet onderdeel in alle belangrijke industrieën. Autotoepassingen — bumperpanelen, binnendeurpanelen, dashboardonderdelen en lampbehuizingen — vertegenwoordigen naar waarde ongeveer 35% van de wereldwijde spuitgietproductie. Behuizingen voor consumentenelektronica en medische apparatuur, en sluitingen voor verpakkingen vormen elk grote en groeiende segmenten van de totale markt.

Industriële toepassingen omvatten pomphuizen, klephuizen, transportbandcomponenten en elektrische behuizingen waarbij maatnauwkeurigheid en constructieve prestaties cruciaal zijn. Verpakkingen alleen verbruiken meer dan 40% van alle wereldwijd geproduceerde kunststofhars, waarbij snelle dunwandmatrijzen cyclustijden van minder dan 5 seconden halen voor doppen, sluitingen en verpakkingen. De ontwerpeisen voor dunwandige verpakkingsmatrijzen — vulsnelheden boven 300 mm/s, inspuitdrukken tot 2,000 bar en caviteitstoleranties tot ±0.01 mm — behoren tot de strengste specificaties in de sector.

Consumentenelektronica is een van de snelst groeiende toepassingssegmenten voor precisiekunststofmatrijzen. Smartphonebehuizingen, laptopranden en behuizingen van wearables vereisen SPI A-1- of A-2-oppervlakteafwerkingen op zichtvlakken, waarbij het aanspuitrestje binnen 0,1 mm wordt gehouden. Om deze oppervlaktenormen te bereiken, zijn hoogglans gepolijste NAK80- of S136-caviteiten, zorgvuldig ontworpen tunnel- of hot-tip-aanspuitingen en nauwkeurig uitgebalanceerde koeling nodig om differentiële krimp te voorkomen die zichtbare inval of golving zou veroorzaken.

Geavanceerde toepassingen omvatten vormen met meerdere materialen—omspuiten en spuitgieten met inzetstukken—waarbij een kunststofmatrijs een vooraf geplaatst metalen inzetstuk of eerder gevormd onderdeel ontvangt en twee materialen in één productiestap verbindt. Deze technieken elimineren secundaire montage en worden veel gebruikt in medische hulpmiddelen (metaal-kunststofraakvlakken), auto-elektronica (connectorbehuizingen met metalen aansluitingen) en consumentenproducten (zachte greeplagen over stijve kernen). Omspuitmatrijzen vereisen nauwkeurige afsluitvlakken waar het tweede materiaal op het substraat aansluit, vaak met toleranties van ±0,02 mm om bramen van het omspoten elastomeer te voorkomen.

Kunststof matrijzen van medische kwaliteit vereisen het hoogste precisieniveau: caviteitstoleranties van ±0.005 mm, corrosiebestendig S136-staal voor agressieve harsen van medische kwaliteit (PEI, PEEK, POM) en productieomgevingen die aan cleanroomeisen voldoen. Deze matrijzen zijn ook onderworpen aan FDA-validatievereisten, waaronder documentatie voor installatiekwalificatie (IQ), operationele kwalificatie (OQ) en prestatiekwalificatie (PQ). Eén medisch matrijsproject kan naast het fysieke gereedschap en de proefonderdelen 300–500 pagina’s validatiedocumentatie vereisen.

Luchtvaarttoepassingen stellen nog hogere eisen aan toleranties en materialen. Matrijzen voor structurele kunststofluchtvaartcomponenten moeten holteafmetingen binnen ±0.003–0.005 mm houden, materialen met aantoonbare traceerbaarheid gebruiken en onderdelen produceren die aan AS9100-kwaliteitssysteemeisen voldoen. De matrijskosten voor deze toepassingen bedragen voor gereedschap met één holte regelmatig meer dan $100,000 vanwege de precisiebewerking, validatielast en materiaalcertificering.

Het assortiment kunststoffen dat in spuitgietmatrijzen wordt verwerkt, loopt van standaardharsen—polypropyleen (PP), polyethyleen (PE), ABS en polystyreen (PS)—tot hoogwaardige technische polymeren, waaronder PEEK, PEI, PPS en LCP. Elke harsklasse stelt andere eisen aan de matrijs: het smelttemperatuurbereik, het krimppercentage, de vochtgevoeligheid en de corrosiviteit beïnvloeden allemaal de staalkeuze, oppervlakteafwerking, koelconstructie en het verwerkingsvenster. Een voor ABS ontworpen matrijs kan niet zonder meer voor PEEK worden gebruikt zonder de matrijstemperatuur te verhogen (PEEK vereist een matrijstemperatuur van 160–200 °C tegenover 40–80 °C voor ABS) en mogelijk het staal te vervangen als de matrijsholte oorspronkelijk niet was gehard.

Ongeacht de sector wordt de economie van kunststofvormgeving bepaald door de verhouding tussen onderdeelvolume en gereedschapskosten. Elke extra caviteit, zijbeweging, hotrunnerdrop en betere oppervlakteafwerking verhoogt de matrijsinvestering die via productie moet worden terugverdiend. Deze kostenstructuur begrijpen en zowel onderdeel als matrijs ontwerpen met de totale levenscycluskosten in gedachten, is de kenmerkende vaardigheid van een ervaren spuitgietingenieur. Goedkope matrijzen die vaak onderhoud of vroege vervanging vereisen, kosten over een productierun van drie tot vijf jaar altijd meer dan goed gespecificeerde gereedschappen die op de werkelijke toepassingseisen zijn afgestemd.

Voor de selectie van een gekwalificeerde matrijsleverancier beoordeelt u de bewerkingscapaciteit (5-assige CNC, EDM-nauwkeurigheid, CMM-metrologie), staalinkoop (gecertificeerd binnenlands of Europees staal tegenover ongeverifieerd spotmarktmateriaal), procesdocumentatie (DFM-rapporten, matrijsvulsimulatie, eerste-stukinspectie) en aftersalesondersteuning (wijzigingscapaciteit, reserveonderdelen, ondersteuning bij proefproductie op locatie). Prijs alleen is geen betrouwbare maatstaf voor kwaliteit; een grondige technische audit van de capaciteiten, gecombineerd met referentiecontroles voor vergelijkbare matrijscomplexiteit, is de betrouwbaarste kwalificatiemethode.

Voor wereldwijde merken die kunststofmatrijzen in China inkopen, is de effectiefste strategie voor risicobeperking een duidelijk geschreven matrijsspecificatie met: de staalsoort en vereiste materiaalcertificaten, de vereiste oppervlakteafwerking (SPI-classificatie), maattoleranties per kenmerkcategorie, acceptatiecriteria voor inspectie van het eerste product, een planning van levermijlpalen met boeteclausules en verklaringen over intellectueel eigendom. Een volledige matrijsspecificatie vermindert ambiguïteit en vormt een contractuele basis die koper en leverancier beschermt wanneer geschillen ontstaan.

Hoe onderhoudt u kunststofmatrijzen?

Onderhoudsschema voor kunststof matrijs met preventieve service-intervallen bij 25000, 50000 en 250000 cycli

De meest voorkomende onderhoudstaken zijn: (1) ontluchtingen reinigen die verstopt raken door afbraakproducten van polymeren — verstopte ontluchtingen veroorzaken binnen enkele dagen na opbouw brandplekken en onvolledige vulling; (2) uitwerppennen en schuivende kernen opnieuw smeren volgens een cyclustellingsschema om vreten en vastlopen te voorkomen; (3) deellijnoppervlakken die bramen ontwikkelen door slijtage opnieuw inspecteren en afwetten; en (4) de stroming in het koelcircuit en het temperatuurverschil tussen inlaat en uitlaat controleren — een verschil van meer dan 10°C wijst op vervuiling of verstopping in het koelkanaal.

Voor opslag moet de matrijs grondig worden gereinigd, moeten alle stalen oppervlakken met een roestwerend middel worden gecoat en moet de matrijs worden bewaard in een omgeving met een geregelde relatieve luchtvochtigheid van minder dan 60%. Matrijzen die zonder beschermlaag in vochtige omstandigheden blijven staan, ontwikkelen binnen enkele weken oppervlakteroest. Daardoor moeten de holten vóór de volgende productierun opnieuw worden gepolijst, een vermijdbare kostenpost van doorgaans $ 500–$ 3.000 per getroffen inzetstuk. De beste werkwijze is om de matrijs na het coaten in polyethyleen te verpakken en in een speciaal stellingsysteem op te slaan, waar andere matrijzen of apparatuur haar niet kunnen beschadigen.

Een onderhoudslogboek voor matrijzen—waarin elke onderhoudsbeurt, het aantal cycli, elk waargenomen probleem en elke uitgevoerde corrigerende actie wordt vastgelegd—is onmisbaar voor het beheer van een vloot productiematrijzen. Zonder registratie van het aantal cycli zijn onderhoudsintervallen giswerk en kan de hoofdoorzaak van terugkerende defecten niet aan specifieke onderhoudsbeurten worden gekoppeld. Moderne matrijzenmakerijen voorzien matrijzen van RFID-tags die zijn gekoppeld aan een database waarin het aantal cycli, de onderhoudshistorie en de locatie worden bijgehouden, waardoor voorspellend onderhoud mogelijk wordt in plaats van reactieve reparatie.

Veelgestelde vragen over kunststofmatrijzen

Hoe lang duurt het om een kunststofmatrijs te bouwen?

De doorlooptijd hangt af van de complexiteit en staalsoort. Aluminium prototypematrijzen leveren T1-monsters binnen 10–15 dagen. P20-productiematrijzen met één holte duren 3–4 weken. Complexe H13-matrijzen met meerdere holten vereisen 6–10 weken. De toevoeging van hotrunnersystemen verlengt de doorlooptijd met 1–2 weken. Door bij de projectstart volledige, bevroren 3D CAD-gegevens en een afgeronde DFM-beoordeling aan te leveren, worden de meest voorkomende vertragingen voorkomen. Ontwerpwijzigingen in een laat stadium zijn verreweg de grootste oorzaak van overschrijdingen van de levertijd van matrijzen: elke revisieronde nadat de matrijsbouw is begonnen, voegt doorgaans 1–2 weken aan de planning toe.

Wat is de minimale bestelhoeveelheid voor kunststofmatrijzen?

Voor matrijsgereedschap geldt geen minimale bestelhoeveelheid: u kunt één prototypematrijs laten maken om slechts 50 onderdelen te produceren. De productierechtvaardiging hangt af van de afgeschreven gereedschapskosten per onderdeel. Bij matrijskosten van US$ 10.000 en een productie van 10.000 onderdelen bevat elk onderdeel US$ 1,00 aan gereedschapskosten. De meeste klanten merken dat spuitgieten vanaf ongeveer 1.000–5.000 onderdelen per jaar qua kosten kan concurreren met 3D-printen of CNC-verspaning. Voor zeer kleine volumes levert een aluminium brugmatrijs van US$ 3.000–8.000 onderdelen van productiekwaliteit terwijl het ontwerp wordt gestabiliseerd, voordat men investeert in volledig productiegereedschap van gehard staal.

Wat veroorzaakt braamdefecten in kunststofmatrijzen?

Vlies — dunne kunststofvinnen die langs het deelvlak ontstaan — wordt veroorzaakt door onvoldoende sluitkracht, versleten deelvlakken, te hoge injectiedruk of matrijsplaten die kromgetrokken en niet meer parallel zijn. De hoofdoorzaak moet worden geïsoleerd voordat een oplossing wordt toegepast: het verhogen van de sluitkracht helpt niet als het probleem een versleten deelvlak is. Oplossingen zijn onder meer het verhogen van de sluitkracht tot het berekende minimum (geprojecteerd oppervlak × caviteitsdruk), het opnieuw vlakken van de deelvlakken met een slijpsteen om een vlakke afsluiting te herstellen, het verlagen van de injectiesnelheid of nadruk om de piekdruk in de caviteit te verlagen en het toevoegen van zijvergrendelingen om de uitlijning van het deelvlak tijdens de injectie te behouden.

Hoe kies ik tussen een hotrunner- en coldrunnermatrijs?

Kies een hotrunner-matrijs wanneer het jaarlijkse volume hoger is dan 500,000 onderdelen, de materiaalkosten hoog zijn (technische harsen boven $5/kg) of de cyclustijd cruciaal is. Koudlopermatrijzen verdienen de voorkeur bij kleuren of materialen die vaak wisselen, bij productie in kleine volumes waarbij hergebruik van vermalen lopermateriaal aanvaardbaar is, of wanneer budgetbeperkingen de meerprijs van $8,000–$30,000 voor een hotrunner onpraktisch maken. Voor middelgrote volumes levert een koudloper met een goed ontworpen, uitgebalanceerd lopersysteem vaak 80% van de efficiëntie tegen 30% van de kosten van een hotrunner. Bereken vóór de specificatie altijd de materiaalbesparing ten opzichte van de terugverdientijd van de investering in de hotrunner.

Welke lossingshoek is vereist voor kunststofmatrijzen?

De vereiste lossingshoek hangt af van hars en oppervlakteafwerking. Ongevulde harsen met glad gepolijste oppervlakken vereisen minimaal 0,5–1° per zijde. Getextureerde oppervlakken (ledernerf, stipstructuur) vereisen 1,5–3° per 0,025 mm textuurdiepte—een middelgrove ledernerf van 0,1 mm diep vereist minstens 4°. Vezelgevulde of stijve harsen hebben minimaal 2–3° nodig om sleepsporen tijdens uitwerpen te voorkomen. Onvoldoende lossing is een van de meest voorkomende oorzaken van oppervlaktekrassen en schade door uitwerpkracht bij eerste proefshots. Lossing toevoegen in de ontwerpfase kost niets; onvoldoende lossing na matrijsbouw corrigeren vereist lassen en opnieuw verspanen van de holte, doorgaans voor $1.000–$5.000.

Hoeveel onderdelen kan een kunststofmatrijs produceren?

De levensduur van een matrijs hangt af van de staalsoort en het materiaal. Aluminium matrijzen gaan 5.000–50.000 cycli mee. P20-matrijzen halen onder normale omstandigheden 300.000–500.000 cycli. Geharde H13-matrijzen produceren betrouwbaar meer dan 1.000.000 cycli. Het verwerken van abrasieve, met glas of mineralen gevulde harsen verkort de levensduur met 40–60%, tenzij vooraf een betere staalsoort wordt voorgeschreven. Goed preventief onderhoud, met reiniging, smering en onderhoud van ontluchtingen volgens een cyclustellerplanning, kan de levensduur 20–30% boven de uitgangsschatting verlengen. Ook de injectiedruk beïnvloedt de levensduur, omdat een hogere druk de deelvlakken sneller slijt, evenals de matrijstemperatuur, omdat hogetemperatuurharsen het staal sneller vermoeien, en de corrosiviteit van de verwerkte hars.

Wat is bij kunststofproductie het verschil tussen een gietvorm en een matrijs?

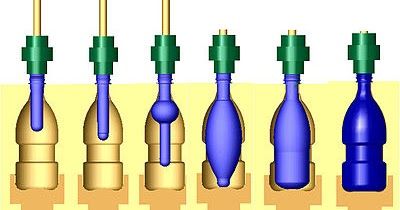

Bij de productie van kunststof verwijst ‘mold’ naar het gereedschap dat wordt gebruikt bij spuitgieten, blaasvormen en persvormen, waarbij kunststof onder druk in een gesloten holte wordt gevormd. ‘Die’ wordt bij extrusie gebruikt voor de open matrijsopening die continue profielen (buizen, platen, slangen) hun dwarsdoorsnede geeft. Bij drukgieten beschrijft ‘die’ het equivalent van een spuitgietmatrijs voor metaallegeringen. De twee termen worden in informeel en regionaal taalgebruik soms door elkaar gebruikt, maar mold is de technisch correcte term voor kunststofvormgereedschap met een gesloten holte. In het Verenigd Koninkrijk en Australië is ‘mould’ de standaardspelling.
