자동차 금형 솔루션: IATF 16949 인증 강철
자동차 산업을 위한 혁신적인 금형강 솔루션을 살펴보고 품질과 IATF 16949 인증 준수를 보장합니다. 지금 자세히 알아보세요!
자동차 IATF 16949 금형강 솔루션에 대한 완벽한 가이드
IATF 16949와 사출 성형과의 관계는 무엇입니까?
IATF 16949:2016 는 자동차 산업을 위한 국제 품질 관리 시스템(QMS) 표준입니다. 국제 자동차 태스크포스(IATF)에서 개발했으며 이전 ISO/TS 16949 표준을 대체합니다. 이 표준의 핵심 목적은 지속적인 개선을 추진하고 결함 예방을 강조하며 자동차 공급망의 변동과 낭비를 줄이는 것입니다.
사출 성형 업체에게 IATF 16949는 단순히 벽에 걸린 인증서가 아니라 운영의 모든 측면을 관리하는 포괄적인 프레임워크입니다. 사출 금형 강재와의 관계는 직접적이고 심오합니다:
- 프로세스 제어: 사출 금형은 중요한 생산 장비의 일부입니다. IATF 16949는 제품 품질에 영향을 미치는 모든 장비에 대한 강력한 제어를 의무화하고 있습니다. 따라서 금형의 상태, 성능 및 수명에 대한 면밀한 조사가 이루어지고 있습니다.
- 위험 관리: 이 표준은 조직이 위험을 식별하고 완화할 것을 요구합니다. 금형강을 잘못 선택하면 공구 조기 고장, 생산 중단, 결함 있는 부품이 고객에게 전달될 수 있는 중대한 위험이 발생할 수 있습니다.
- 추적 가능성: IATF 16949는 완전한 추적성을 요구합니다. 즉, 금형 제작자는 특정 금형에 사용된 강철을 공장 인증서 및 열처리 기록을 포함하여 출처까지 추적할 수 있어야 합니다. 이는 품질 문제가 발생할 경우 근본 원인 분석에 매우 중요합니다.
본질적으로 금형은 핵심 공정 투입물로 간주되며, 강철은 이러한 투입물의 기초가 됩니다. 규정을 준수하지 않거나 잘못 선택된 강재는 전체 품질 시스템을 약화시킵니다.
IATF 16949 맥락에서 금형강의 중요한 역할
IATF 16949 프레임워크 내에서 금형강은 단순한 원자재 그 이상입니다. 금형강은 제조의 '5M'에 직접적인 영향을 미치는 전략적 자산입니다: 사람, 기계, 방법, 재료, 측정.
- 볼륨에 대한 일관성: 자동차 금형은 수백만 사이클 동안 작동하는 경우가 많습니다. 강철은 마모, 변형 및 피로를 견뎌내야 첫 번째 부품이 백만 번째 부품과 치수적으로나 미적으로 동일해야 합니다. 이는 변형을 줄이려는 IATF의 목표를 직접적으로 지원합니다.
- 총 소유 비용(TCO): 저렴한 저급 강재는 초기 비용을 절감할 수 있지만 유지보수 증가, 예기치 않은 가동 중지 시간, 잦은 공구 수리로 인해 비용이 증가할 수 있습니다. IATF 16949는 장기적인 신뢰성과 성능을 우선시하는 총소유비용(TCO) 접근 방식을 권장합니다.
- 유효성 검사 및 PPAP: 생산 부품 승인 프로세스(PPAP)는 자동차 품질의 초석입니다. 금형은 모든 사양을 충족하는 부품을 일관되게 생산할 수 있어야 합니다. 금형강의 안정성과 내구성은 성공적인 PPAP와 지속적인 생산을 위해 필수적입니다.
자동차 사출 금형강의 분류
금형강은 특정 성능 특성을 위해 설계된 정교한 합금입니다. 금형강은 일반적으로 세 가지 주요 범주로 분류되며, 각 범주에는 다양한 자동차 애플리케이션에 적합한 다양한 등급이 포함되어 있습니다.
1. 사전 경화 강철:
설명: 이러한 강재는 이미 적당한 경도(일반적으로 28~40 HRC)로 열처리된 상태로 공장에서 납품됩니다. 따라서 가공 후 열처리가 필요하지 않으므로 뒤틀림의 위험이 줄어들고 시간이 절약됩니다.
공통 성적: P20, 1.2311, 1.2738.

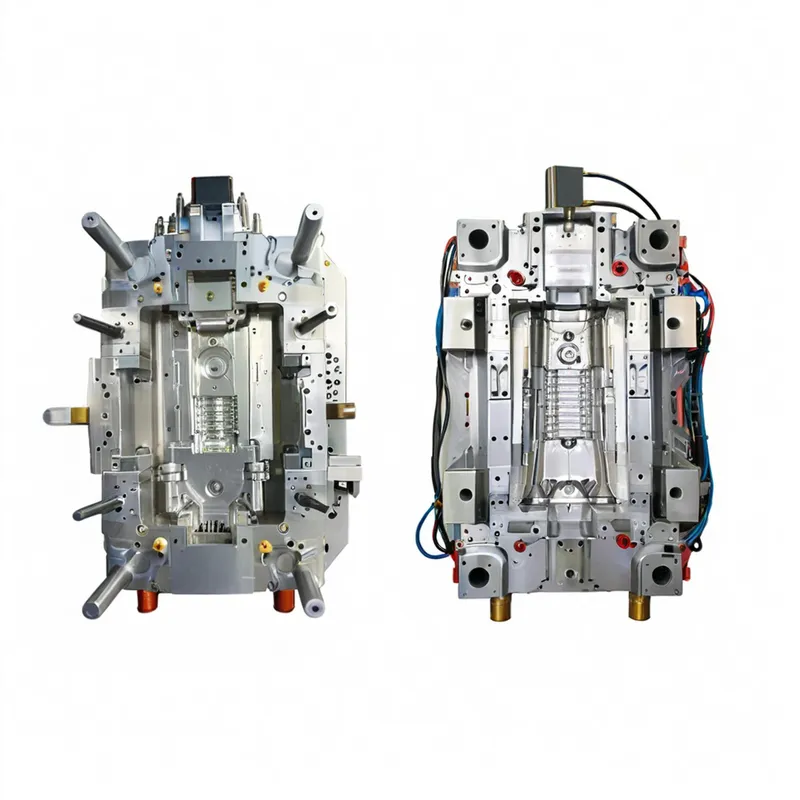

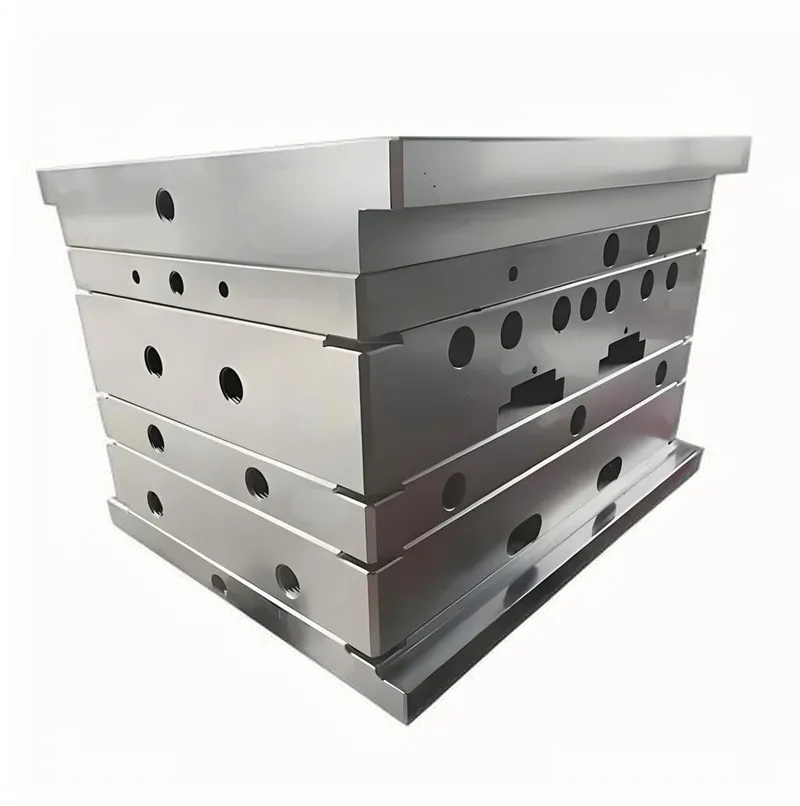

일반적인 사용: 중소량 생산용 금형, 대형 금형 베이스, 홀더 및 비마모성 폴리머(예: PP, PE) 부품용 금형입니다. 고광택이 주요 관심사가 아닌 인테리어 트림 및 대형 구조 부품에 이상적입니다.
2. 관통 경화(경화 가능) 강재:
설명: 이 강재는 가공이 용이하도록 부드러운 어닐링 상태로 공급됩니다. 가공 후 열처리(담금질 및 템퍼링)를 통해 높은 경도(일반적으로 48~60 HRC)를 달성합니다.
공통 성적: H13 (1.2344), S7, 1.2343.
일반적인 사용: 대량 생산, 고마모 애플리케이션. 차내 부품에 흔히 사용되는 연마성 유리 충진 수지용 금형. 내마모성, 인성 및 열 피로에 대한 저항성이 뛰어납니다.
3. 스테인리스 스틸:
설명: 이 강재는 크롬 함량이 높아(>12%) 내식성이 뛰어납니다. PVC와 같은 부식성 수지를 성형하거나 습한 환경에서 금형을 작동하거나 보관할 때 필수적입니다.
공통 성적: 420 (1.2083), S136 (1.2316).
일반적인 사용: 시간이 지나도 성능이 저하되지 않아야 하는 완벽한 고광택 광택이 필요한 헤드라이트 렌즈 및 라이트 파이프와 같은 광학 부품용 금형입니다. 또한 차량 시스템의 일부가 될 수 있는 의료용 및 식품용 애플리케이션(예: 유체 용기)에도 사용됩니다.

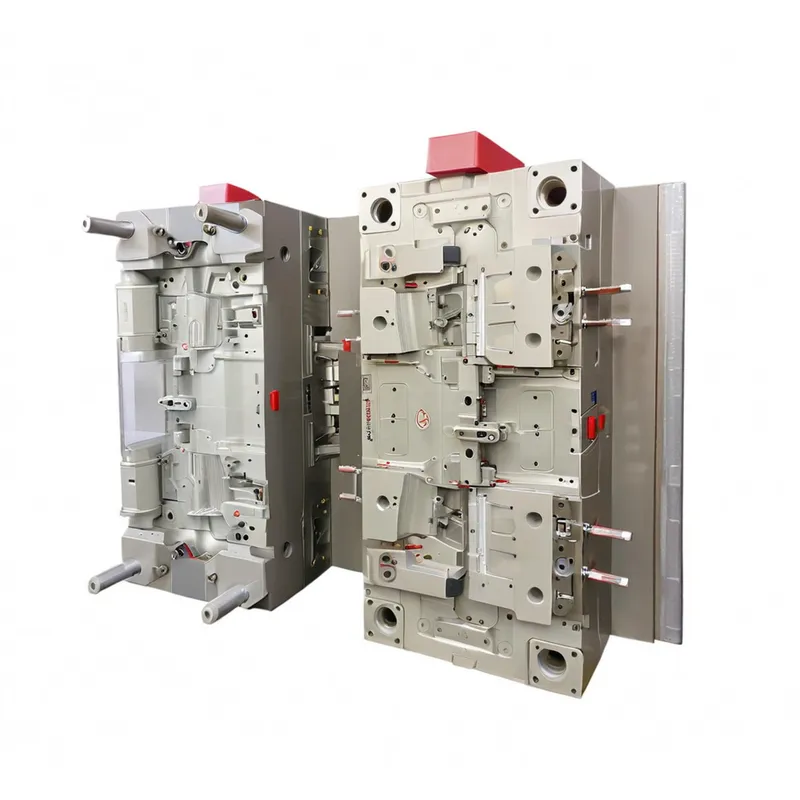

IATF 16949를 준수하는 금형의 일반적인 적용 시나리오
철강의 선택은 최종 자동차 부품 생산과 불가분의 관계에 있습니다.
1. 내부 구성품(대시보드, 도어 패널, 센터 콘솔):
스틸 초이스: 종종 P20 또는 1.2738.
근거: 이러한 부품은 크고 복잡하며 입자 질감이 복잡한 경우가 많습니다. 생산량은 많지만 수지(PP, ABS, TPO)는 일반적으로 비마모성입니다. 사전 경화강은 대형 공구에 적합한 가공성과 필요한 수명 주기에 충분한 내구성의 균형을 제공합니다.
2. 차량 내부 구성품(엔진 커버, 공기 흡입 매니폴드, 팬 슈라우드):
스틸 초이스: H13 또는 이와 유사한 열간 가공 공구강.
근거: 이러한 부품은 마모성이 높은 유리 충진 또는 미네랄 충진 수지(PA66-GF30, PBT)로 만들어집니다. 관통 경화 H13의 높은 경도와 내마모성은 금형 캐비티가 침식되어 치수 불량을 초래할 수 있는 것을 방지하는 데 필수적입니다.
3. 외부 조명(헤드램프 렌즈, 테일라이트 커버, 라이트 파이프):
스틸 초이스: S136 또는 420ESR과 같은 고순도 스테인리스 스틸.
근거: 광학적인 선명도가 가장 중요합니다. 이 스틸은 거울과 같은 광택(SPI A-1)으로 연마할 수 있습니다. 내식성이 뛰어나 생산 또는 보관 중에 녹이나 미세한 구멍이 생겨 렌즈에 결함을 일으킬 수 있는 고광택이 손상되지 않습니다.
4. 구조 및 안전 부품(범퍼 빔, 시트 구조):
스틸 초이스: S7 또는 수정된 H13과 같은 고인성 등급.
근거: 이러한 금형은 성형 및 취급 과정에서 높은 스트레스와 충격을 받을 수 있습니다. 치명적인 공구 고장을 방지하기 위해서는 극한의 경도보다 인성(파손 없이 에너지를 흡수하는 능력)이 더 중요합니다.

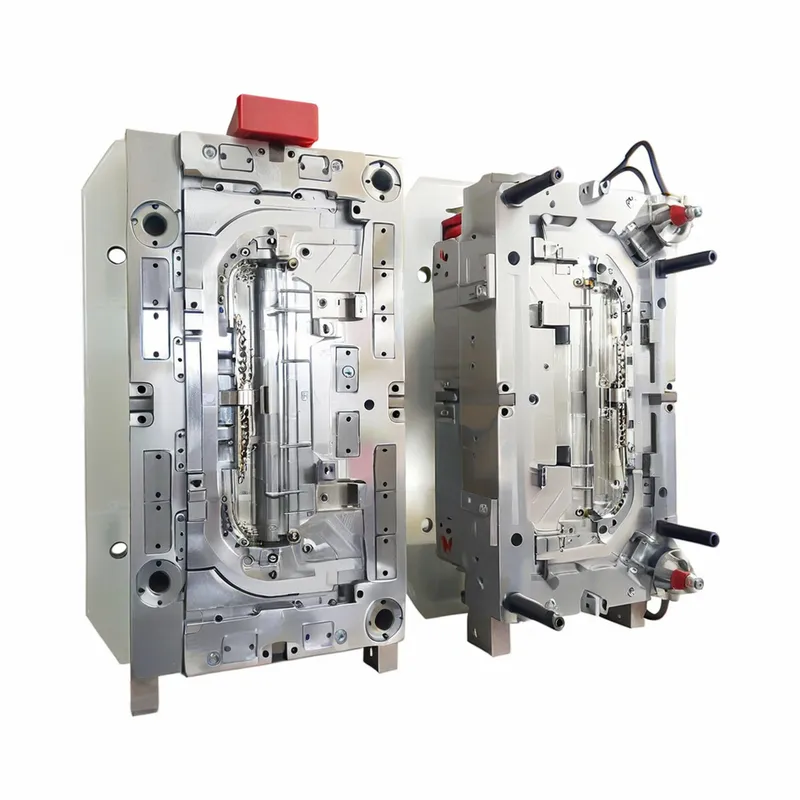

IATF 16949에 따른 올바른 강재 선택의 이점
정보를 바탕으로 규정을 준수하는 강철을 선택하면 IATF 16949의 목표에 직접적으로 부합하는 실질적인 이점을 얻을 수 있습니다.
제품 품질 및 일관성 향상: 올바른 강철은 치수 안정성과 표면 마감을 유지하여 모든 부품이 사양을 충족하고 부품 간 편차를 줄입니다.
전체 장비 효율성(OEE) 향상: 내구성이 뛰어난 금형은 예정에 없던 유지보수가 덜 필요하므로 가동 중단 시간이 줄어들고 생산성이 높아집니다.
총소유비용(TCO) 절감: 프리미엄 스틸은 초기 비용이 더 높지만 금형 수명이 길어지고 수리 횟수가 줄어들며 스크랩이 줄어들어 낭비를 줄이려는 IATF의 목표에 부합하므로 그만한 가치가 있습니다.
규정 준수 보장 및 감사 위험 감소: 적절한 문서와 함께 인증되고 추적 가능한 강철을 사용하면 IATF 16949의 핵심 요구 사항을 충족하여 감사를 간소화하고 강력한 프로세스 제어를 입증할 수 있습니다.
예측 가능한 성능: 평판이 좋은 공급업체의 고품질 강철은 가공, 열처리 및 생산 과정에서 예측 가능한 동작을 제공하여 예상치 못한 상황과 공정 편차를 최소화합니다.
부적절한 강재 선택의 단점 및 위험성
반대로 금형강에 대한 비용을 절감하면 프로젝트와 공급업체의 평판을 위태롭게 할 수 있는 중대한 위험이 발생합니다.
조기 금형 실패: 인성이나 경도가 충분하지 않은 강철을 사용하면 균열, 부서짐 또는 치명적인 고장이 발생하여 막대한 다운타임과 교체 비용이 발생할 수 있습니다.
부품 품질 결함: 금형 캐비티가 마모되거나 부식되면 플래시, 싱크 마크, 부정확한 치수, 불량한 표면 마감으로 인해 부품이 생산되어 높은 불량률과 잠재적인 고객 불합격으로 이어질 수 있습니다.
생산 지연: 툴에 장애가 발생하면 몇 주 동안 생산이 중단되어 납기일을 놓치고 자동차 OEM으로부터 심각한 금전적 불이익을 받을 수 있습니다.
IATF 16949 비준수: 추적할 수 없거나 부적절한 강철을 사용하는 것은 감사 시 주요 위험 신호이며 부적합 보고서(NCR)로 이어져 공급업체의 인증이 위협받을 수 있습니다.
유지보수 비용 증가: 저등급 강철은 더 자주 연마, 용접 수리, 예방 유지보수를 해야 하므로 다른 곳에 더 잘 사용할 수 있는 노동력과 자원이 소모됩니다.
자동차 IATF 16949 금형강 솔루션에 대한 완벽한 가이드

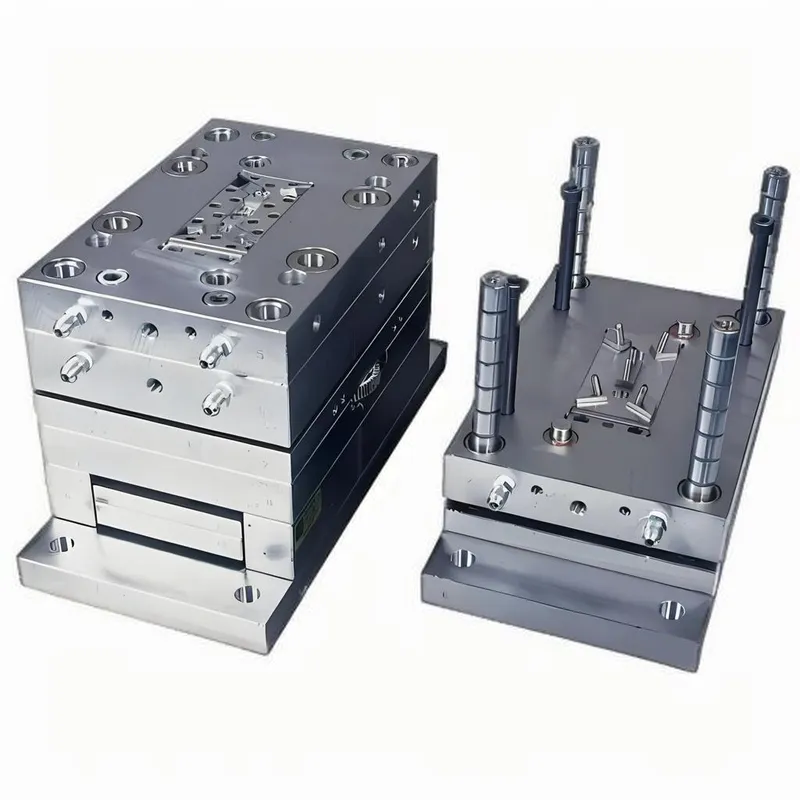

고성능 자동차 금형강의 주요 특성
금형강을 지정할 때 엔지니어는 여러 가지 특성을 조합하여 평가합니다. 이상적인 균형은 용도에 따라 다릅니다.
경도: 압흔과 마모에 대한 강철의 저항력. 로크웰 C(HRC)로 측정합니다. 경도가 높을수록 내마모성은 증가하지만 때때로 인성이 감소할 수 있습니다.
인성: 강철이 파손되지 않고 충격과 에너지를 흡수하는 능력. 모서리가 날카로운 금형이나 높은 사출 압력을 받는 금형에 매우 중요합니다.
내마모성: 마찰과 마모로 인한 재료 손실에 저항하는 능력은 유리나 미네랄이 함유된 플라스틱을 성형할 때 특히 중요합니다. 이는 경도와 강철의 미세 구조에 있는 경질 탄화물의 존재 여부와 직접적인 관련이 있습니다.
내식성: 플라스틱(예: 염산을 방출하는 PVC) 또는 환경 요인(습도)으로 인한 화학적 공격에 저항하는 능력입니다. 이는 크롬을 첨가함으로써 달성됩니다.
광택성: 매끄럽고 결함 없는 표면 마감을 달성하는 능력. 이는 강철의 청결도(낮은 내포물), 균질성 및 미세 구조에 따라 달라집니다. 프리미엄 강재는 순도와 연마성을 향상시키기 위해 전기 슬래그 재용해(ESR)와 같은 특수 용융 공정을 사용하여 생산되는 경우가 많습니다.
가공성: 강철을 쉽게 절단, 드릴링 및 밀링할 수 있습니다. 부드럽고 미리 경화된 강재는 가공하기 쉬운 반면, 경도가 높은 공구강은 작업하기가 더 어렵고 비용이 많이 듭니다.
열 전도성: 강철의 열 전달 능력. 열전도율이 높을수록 냉각 속도가 빨라져 사이클 시간이 단축됩니다. 이는 일부 최신 특수 강종의 주요 장점입니다.

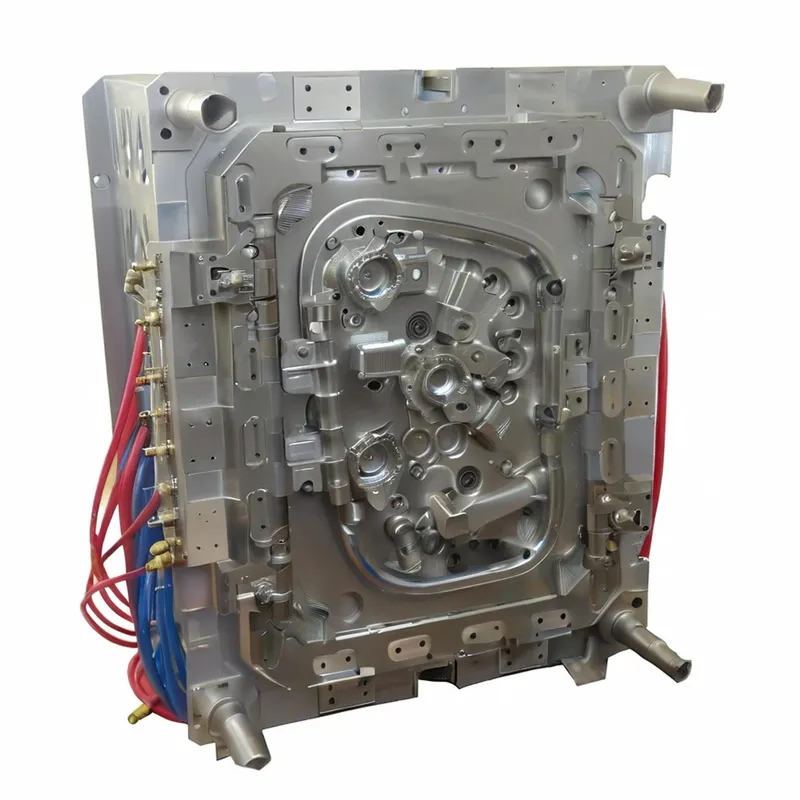

IATF 16949 시스템 내 금형강 수명 주기
IATF 16949는 중요 장비를 관리하기 위해 체계적이고 문서화된 접근 방식을 요구합니다. 금형강의 경우 이 수명 주기는 다음과 같습니다:
사양 및 소싱: 이 프로세스는 엔지니어링 팀이 부품 요구 사항에 따라 올바른 강종을 지정하는 것으로 시작됩니다. 그런 다음 구매 부서는 화학 성분과 특성을 자세히 설명하는 완전한 재료 인증서(밀 인증)를 제공할 수 있는 승인되고 평판이 좋은 공급업체로부터 이 강철을 공급받아야 합니다. 이 인증서는 추적성 체인의 첫 번째 링크입니다.
가공 및 열처리: 모든 가공 공정이 제어됩니다. 경화성 강재의 경우 열처리 단계가 매우 중요합니다. 열처리 공급업체는 승인을 받아야 하며 사용된 공정(온도, 담금질 매체, 시간) 및 최종 경도를 자세히 설명하는 적합성 인증서를 제공해야 합니다. 이 데이터는 도구의 이력 파일에 추가됩니다.
유효성 검사(PPAP): 금형 시험 및 PPAP 실행 중에 툴의 성능을 검증합니다. 공구는 규격에 맞는 부품을 일관되게 생산할 수 있는 능력을 입증해야 합니다. 강철과 관련된 모든 문제(예: 예기치 않은 마모, 냉각 문제)가 여기서 해결됩니다.
생산 및 예방적 유지보수: 생산에 들어간 금형은 IATF 16949에서 요구하는 대로 엄격한 예방 유지보수(PM) 계획을 따릅니다. 여기에는 정기적인 청소, 마모 또는 손상 검사, 경미한 연마가 포함됩니다. 모든 유지 관리 활동은 도구의 파일에 기록됩니다.
리퍼비시 및 수명 종료: 수십만 또는 수백만 사이클이 지나면 공구를 대대적으로 수리하거나 교체해야 할 수도 있습니다. 이러한 결정은 성능 데이터(SPC), 검사 기록, 도구의 이력 파일을 기반으로 이루어집니다. 전체 수명 주기는 감사 요건을 충족하기 위해 문서화됩니다.
강철 선택 및 관리를 위한 주요 고려 사항
기본 지원서 외에도 선정 과정에서 몇 가지 다른 요소를 고려해야 합니다.
생산량 및 수명 주기: 1,000개의 부품을 위한 프로토타입 공구인가요, 아니면 5백만 개의 부품을 위한 대량 생산 공구인가요? 필요한 수명은 필요한 강종을 결정하는 가장 중요한 요소입니다.
부품 복잡성 및 형상: 얇은 벽, 깊은 리브 또는 날카로운 내부 모서리가 있는 부품은 금형에 응력 집중을 일으킵니다. 이러한 부분의 균열을 방지하려면 더 단단한 강철이 필요합니다.
플라스틱 수지 유형: 연마성 필러(유리, 탄소 섬유)는 높은 내마모성(H13)이 요구됩니다. 부식성 수지(PVC, 일부 난연제)에는 스테인리스강(S136)이 필요합니다.
표면 마감 요구 사항 ④: 질감이 있는 내부 패널은 수정처럼 투명한 광학 렌즈와는 다른 요구 사항이 있습니다. 필요한 SPI(플라스틱 산업 협회) 마감에 따라 강철의 연마성이 결정됩니다.
게이트 유형 및 위치: 플라스틱이 캐비티로 들어가는 지점(게이트)은 마모가 심한 부분입니다. 나머지 금형이 부드러운 강철로 제작되었더라도 게이트 위치에는 별도의 내마모성이 뛰어난 공구강 인서트를 사용하는 것이 일반적입니다.

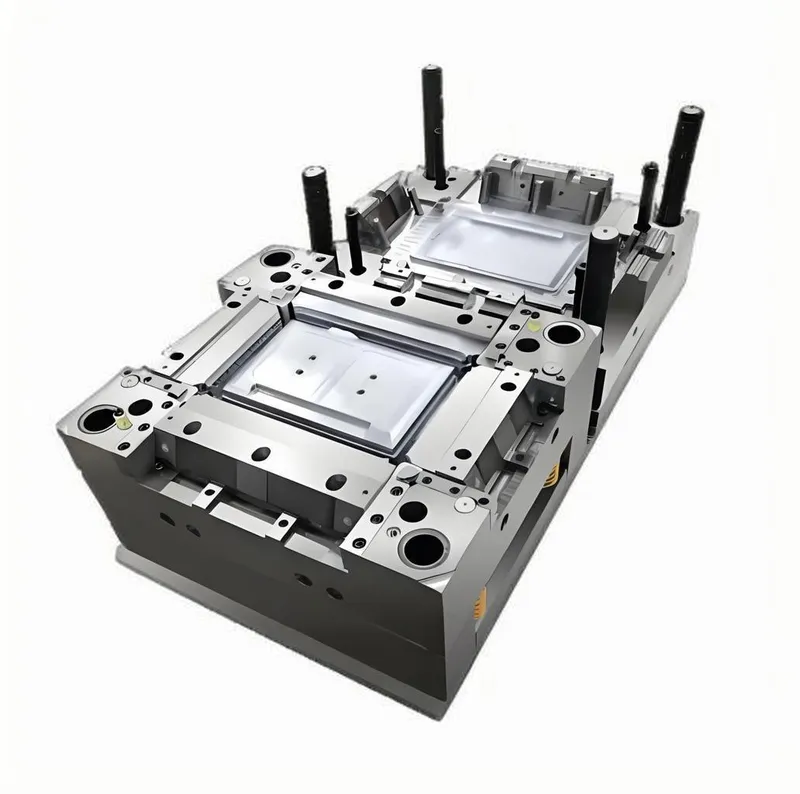

금형강 사양 및 설계 모범 사례
일찍 협업하세요: 설계 프로세스 초기에 공구 제작자, 재료 공급업체, 열처리업체를 참여시키세요. 이들의 전문성을 통해 비용이 많이 드는 실수를 방지할 수 있습니다.
툴링 FMEA를 사용합니다: 금형 설계에 대한 고장 모드 및 영향 분석(FMEA)을 수행합니다. 강철과 관련된 잠재적 고장 모드(예: '날카로운 모서리 균열', '게이트 마모')를 식별하고 예방적 설계 변경을 구현합니다.
모든 것을 문서화하세요: 모든 금형에 대한 종합적인 '공구 약력' 또는 이력 파일을 작성하세요. 여기에는 제철소 인증서, 열처리 인증서, 검사 보고서, 유지보수 로그 및 모든 수리 기록이 포함되어야 합니다. 이는 IATF 16949에 대해 협상할 수 없는 사항입니다.
정밀하게 지정합니다: "P20"만 지정하지 마세요. 공급업체, 원하는 경도 범위(예: 30-32 HRC), "진공 탈기해야 함"과 같은 특수 요구 사항을 지정하세요.
유지보수를 위한 디자인: 쉽고 안전한 유지보수를 위해 금형을 설계하세요. 여기에는 마모가 심한 부품에 대한 명확한 접근성을 제공하고 가능한 경우 표준화된 부품을 사용하는 것이 포함됩니다.
금형강의 일반적인 문제와 해결 방법
| 문제 | 잠재적 원인 | IATF 16949 준수 솔루션 |
|---|---|---|
| 조기 균열/파손 | - 잘못된 강재 선택(낮은 인성). - 부적절한 열처리. - 날카로운 내부 모서리 디자인. - 과도한 주입 압력. | – 선택 더 튼튼한 강철(예: S7). – 확인 열처리 인증서; 인증된 공급업체를 이용하세요. – 수정 모든 날카로운 모서리에 반경을 포함하도록 디자인합니다. – 유효성 검사 를 클릭하고 성형 프로세스 매개변수를 제어합니다. |
| 부식/녹 | - 부식성 수지(PVC)가 포함된 비스테인리스 스틸을 사용합니다. - 습한 환경에 부적절하게 보관하는 경우. - 오염된 냉각 채널. | – 스위치 스테인리스 금형강(S136, 420)으로 변경합니다. – 구현 엄격한 곰팡이 보관 절차(세척, 건조, 녹 방지제 도포)가 필요합니다. – 사용 처리된 물을 사용하고 정기적으로 채널 청소를 수행합니다. |
| 과도한 마모/침식 | - 연마성, 유리로 채워진 재료를 성형합니다. - 강철 경도가 애플리케이션에 비해 너무 낮습니다. - 높은 게이트 속도. | – 사용 고경도 관통 경화강(H13). – 신청하기 마모가 심한 부위에 표면 코팅(PVD, 질화)을 합니다. – 최적화 속도를 줄이기 위한 게이트 설계 및 주입 매개변수입니다. |
| 광택 또는 부품 마감 불량 | - 강철은 순도가 낮습니다(내포물, 불순물). - 부적절한 연마 기술. - 금형 표면의 재료 축적(가스 배출). | – 지정 광학 부품용 고순도 ESR 등급 강철입니다. – 사용 숙련된 폴리싱 기술자 및 문서화된 절차. – 수행 정기적인 인프레스 청소 및 정기 예방 유지보수. |
| 차원 불안정성 | - 가공 후 스트레스 해소가 불충분합니다. - 부적절하거나 균일하지 않은 열처리. - 강철은 성형 압력에 충분히 견고하지 않습니다. | – 통합 러프 머신 -> 스트레스 완화 -> 마무리 머신 순서로 진행됩니다. – 보장 열처리는 최신 장비를 갖춘 자격을 갖춘 공급업체가 수행합니다. – 수행 금형 충진 분석을 통해 압력을 이해하고 보다 견고한 강철을 선택합니다. |
IATF 16949 준수를 위한 금형강 선택 체크리스트
초기 설계 및 조달 단계에서 이 체크리스트를 사용하여 주요 고려 사항을 놓치지 않도록 하세요.
생산량: 생산할 총 예상 부품 수(100만 개 이상, 50만~100만 개, 50만 개 미만)?
부품 재질: 플라스틱 수지가 비충진, 마모성(유리/광물 충전) 또는 부식성(PVC/할로겐 충전)인가요?
표면 마감: 필요한 SPI 마감은 무엇인가요(예: 렌즈의 경우 A-1, 광택의 경우 B-2, 반광택의 경우 C-1, 텍스처의 경우 D-3)?
부품 복잡도 ④: 부품에 얇은 벽, 깊은 리브 또는 높은 강철 인성이 필요한 날카로운 모서리가 있습니까?
추적성: 공급업체가 열/로트 번호까지 추적 가능한 전체 자재 인증서를 제공합니까?
⑥ 열처리: 경화 가능한 강철을 사용하는 경우 열처리 공급업체가 인증을 받았으며 적합성 인증서를 제공할 수 있나요?
유지 관리 계획: 사전 유지 관리 계획(예: 청소 빈도, 점검 지점)을 고려했나요?
예산: 초기 가격을 기준으로 결정하나요, 아니면 장기 총소유비용(TCO)을 기준으로 결정하나요?
