Was ist Overmolding und wie verbessert es das Produktdesign?

Was ist Umspritzen und wie funktioniert es?

Beim Umspritzen handelt es sich um einen zweistufigen Spritzgussprozess, bei dem ein zweites Material – typischerweise ein weiches thermoplastisches Elastomer¹ – über ein vorgeformtes starres Substrat gebunden wird, wodurch in einem Herstellungsvorgang ein einzelnes Multimaterialteil entsteht. Der Prozess eliminiert manuelle Montage, Klebeverbindungen und mechanische Befestigungselemente, die bei Produkten aus mehreren Materialien zu höheren Kosten, Fehlerquellen und Produktionszeit führen.

Zunächst wird der Grundkörper mit den üblichen Spritzgussparametern für das Basisharz geformt. Nach teilweiser oder vollständiger Abkühlung wird der Grundkörper entweder in eine zweite Kavität umgesetzt (Pick-and-Place-Verfahren) oder in einer Mehrstationenpresse in Position gedreht (Zweikomponentenverfahren). Anschließend wird das Umspritzmaterial über den Grundkörper gespritzt und verbindet sich durch chemische Haftung, mechanische Verankerung oder beides.

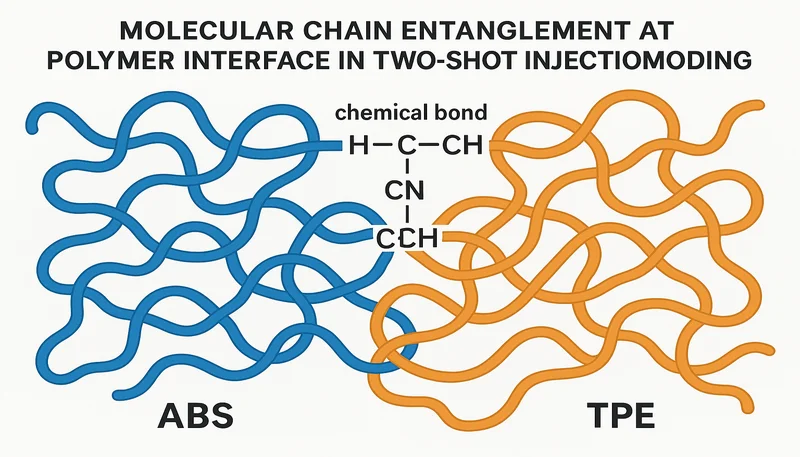

Eine chemische Verbindung entsteht, wenn die Schmelze des Umspritzmaterials die Oberfläche des Substrats teilweise wieder aufschmilzt und an der Grenzfläche eine molekulare Verflechtung bildet. Dieser Mechanismus setzt kompatible Polymerchemien voraus: Thermoplastisches Elastomer auf ABS erreicht in Schälprüfungen eine Haftfestigkeit von 150–300 N, während unverträgliche Kombinationen wie TPE auf Polyethylen ohne mechanische Verankerung nahezu keine Haftung zeigen.

Die Wahl zwischen Zweikomponenten- und Pick-and-Place-Verfahren hängt von Produktionsmenge und Bauteilkomplexität ab. Zweikomponentenpressen mit Drehtellern beseitigen die Umsetzzeit und erzielen zwischen Grundkörper und Umspritzung eine engere Positionstoleranz von ±0,05 mm. Pick-and-Place-Verfahren verwenden zwei getrennte Einkomponentenmaschinen und bieten mehr Flexibilität für Grundkörpergeometrien, die sich zwischen den Stationen nicht drehen lassen.

Erfolgreiches Overmolding erfordert die präzise Regelung von drei kritischen Parametern: der Oberflächentemperatur des Substrats zum Zeitpunkt der Overmold-Einspritzung (idealerweise 40–80°C über Umgebungstemperatur), der Schmelzetemperatur des Overmold-Materials (innerhalb des vom Materiallieferanten empfohlenen Fensters) und dem Einspritzdruck (je nach Wanddicke und Fließweglänge üblicherweise 30–80 MPa). Jede Abweichung von einem dieser Parameter wirkt sich direkt auf Verbundfestigkeit und Teilequalität aus.

Welche Materialien sind für das Umspritzen kompatibel?

Die Materialverträglichkeit bestimmt 80% des Erfolgs oder Misserfolgs beim Umspritzen; TPE auf ABS und TPE auf PC sind die beiden zuverlässigsten Kombinationen in der Serienfertigung. Die Schmelzetemperatur des Substratmaterials muss mindestens 40°C über der des Umspritzmaterials liegen, um eine Substratverformung beim zweiten Schuss zu verhindern — ABS (Schmelzpunkt 220–260°C) in Kombination mit TPE (180–220°C) erfüllt diese Anforderung mit ausreichendem Sicherheitsabstand.

Die chemische Bindungsfestigkeit hängt von der Übereinstimmung der Löslichkeitsparameter der beiden Polymere ab. Materialien, deren Löslichkeitsparameter höchstens 2 (cal/cm³)⁰·⁵ auseinanderliegen, bilden starke chemische Bindungen. Styrolisches TPE (SEBS-basiert) verbindet sich gut mit ABS und Polystyrol, weil alle drei eine ähnliche styrolbasierte Chemie aufweisen. Polyesterbasiertes TPE verbindet sich durch Esteraustauschreaktionen an der Grenzfläche mit PBT und PC.

Wenn eine chemische Bindung unmöglich ist — wie bei Substraten aus POM, HDPE und PEEK — bietet die mechanische Verklammerung die einzige zuverlässige Verbindung. Durchgangslöcher, Hinterschneidungen, Nuten und strukturierte Oberflächen im Substrat halten das Überspritzmaterial mechanisch fest. Diese mechanischen Merkmale müssen tief genug sein (mindestens 0.3 mm), um den erwarteten Betriebslasten standzuhalten; ihr Abstand bestimmt, wie gleichmäßig die Verbindung die Spannung über die Grenzfläche verteilt.

Das Umspritzen mit Silikon ist ein Sonderfall, der das Auftragen eines Primers oder eine Plasmaoberflächenbehandlung des Substrats erfordert. Flüssigsilikonkautschuk (LSR) geht ohne Oberflächenaktivierung mit keinem Thermoplast eine chemische Bindung ein. Primerbasierte Verklebung fügt einen Prozessschritt hinzu, erreicht jedoch Haftkräfte von 80–150 N und eignet sich damit für Dichtungen von Medizinprodukten, wasserdichte Dichtungen und Automobilsteckverbinder, die Temperaturen von -40°C bis +200°C ausgesetzt sind.

Die Shore-Härte der Überspritzschicht bestimmt die Haptik des fertigen Bauteils. Shore A 40–60 ergibt einen weichen, gepolsterten Griff, der für Handwerkzeuge und Zahnbürsten bevorzugt wird. Shore A 70–85 bietet eine festere Oberfläche für Elektronikgehäuse und Bedienelemente im Automobilbereich. Bei der Wahl der richtigen Härte müssen Benutzerkomfort und Verschleißfestigkeit gegeneinander abgewogen werden—weichere Werkstoffe verschleißen bei wiederholtem Abriebkontakt schneller.

Die Farbabstimmung zwischen Substrat und Umspritzung muss ebenfalls bei der Materialauswahl berücksichtigt werden. Transluzente TPE-Umspritzungen lassen die Substratfarbe durchscheinen und ermöglichen so Farbeffekte mit nur einem Material ohne Lackierung. Opake TPE-Typen verdecken das Substrat vollständig; dies wird bevorzugt, wenn das Substratmaterial eine uneinheitliche Farbe aufweist (Rezyklat, mineralgefüllte Compounds). Beim mehrfarbigen Umspritzen mit aufeinanderfolgenden Schüssen verschiedenfarbiger TPE entstehen markenspezifische Muster — etwa die charakteristischen zweifarbigen Griffe von Elektrowerkzeugen — ohne nachträgliche Dekoration.

Was sind die wichtigsten Konstruktionsrichtlinien für umspritzte Teile?

Eine Überspritz-Wanddicke von 1,0–3,0 mm ist optimal, um eine vollständige Kavitätsfüllung, ausreichende Haftung und eine vertretbare Zykluszeit sicherzustellen. Unter 1,0 mm erstarrt die Schmelze vor dem Füllende und verursacht unvollständige Füllung und schwache Haftung. Über 3,0 mm steigt die Kühlzeit exponentiell. Eine 4,0 mm dicke Überspritzschicht benötigt 60 % mehr Kühlzeit als eine 2,5 mm dicke Schicht und verlängert jeden Zyklus um 8–12 Sekunden.

Eine Abschottungskonstruktion an der Grenze zwischen Substrat und Überspritzung verhindert Gratbildung – den dünnen Materialfilm, der am Materialübergang zwischen die Formflächen gepresst wird. Eine Stahl-auf-Stahl-Abschottung mit 0,01–0,02 mm Spiel und einem Eingriffswinkel von 3–5° gewährleistet eine zuverlässige Abdichtung über mehr als 500.000 Zyklen. Nut-und-Feder-Konstruktionen bieten bei höheren Werkzeugkosten eine noch bessere Gratkontrolle.

Die Anschnittposition für den Umspritzschuss folgt anderen Regeln als beim Spritzgießen mit nur einem Material. Der Anschnitt sollte den Schmelzefluss entlang der längsten Abmessung des Umspritzbereichs führen, und der Fließweg vom Anschnitt bis zum entferntesten Punkt sollte ein Verhältnis von Fließweglänge zu Wanddicke von 100:1 nicht überschreiten. Fächer- und Filmanschnitte verteilen die Schmelze gleichmäßiger als Punktanschnitte und reduzieren dadurch Bindenähte, die sichtbare optische Fehler und potenzielle Schwachstellen der Verbindung erzeugen.

Die Vorbereitung der Substratoberfläche beeinflusst die Haftungsqualität erheblich. Eine Oberflächenrauheit von Ra 1.6–6.3 μm bietet eine optimale mikromechanische Verankerung für das Überspritzmaterial. Hochpolierte Substrate (Ra unter 0.8 μm) verringern die Haftung, da das Überspritzmaterial keine Oberflächenmerkmale zum Festhalten findet. Das Strukturieren der Substrat-Bindefläche durch EDM-Funkenerosion oder chemisches Ätzen kann die Schälfestigkeit gegenüber glatten Oberflächen um 30–50% erhöhen.

Eine gründliche DFM⁵-Überprüfung vor dem Werkzeugbau erkennt Konstruktionsprobleme, deren Behebung nach dem Schneiden des Formstahls teuer ist. Zu den häufigsten DFM-Ergebnissen bei Umspritzungsprojekten gehören eine unzureichende Formschräge auf dem Substrat (was zu Schäden durch Auswurf führt), zu dünne Umspritzungsabschnitte für eine zuverlässige Füllung und Absperrgeometrien, die nach 50.000 Zyklen Grate erzeugen. Durch die Berücksichtigung dieser Erkenntnisse in der Entwurfsphase können pro Projekt 5.000 bis 15.000 US-Dollar an Formänderungen eingespart werden.

Was sind die häufigsten Fehler beim Umspritzen und ihre Lösungen?

Delamination — die Ablösung der Überspritzung vom Substrat — ist der kritischste Fehler beim Überspritzen und tritt bei 35% der Erstbemusterungen auf, wenn die Werkstoffverträglichkeit nicht vorab validiert wird. Die Ursache ist stets eine unzureichende Haftfestigkeit an der Grenzfläche, sei es aufgrund unverträglicher Werkstoffe, einer zu niedrigen Oberflächentemperatur des Substrats, verunreinigter Oberflächen oder unzureichender mechanischer Verankerungsmerkmale.

Eine Verformung des Substrats tritt auf, wenn der Einspritzdruck beim Umspritzen den Verformungswiderstand des erwärmten Substrats übersteigt. Dünnwandige Substrate mit Wanddicken unter 1.5 mm sind besonders gefährdet — ein Einspritzdruck von 60 MPa kann ein 1.0 mm dickes ABS-Substrat um 0.3–0.5 mm durchbiegen und Maßabweichungen sowie sichtbare optische Mängel verursachen. Geringere Einspritzgeschwindigkeit und geringerer Druck oder eine Abstützung des Substrats durch Kernelemente verhindern diesen Fehler.

Grat an der Grenzfläche zwischen Substrat und Umspritzung bildet sich allmählich, wenn die Abschaltflächen durch wiederholte Formzyklen verschleißen. Neue Formen laufen üblicherweise 100,000–200,000 Zyklen gratfrei; danach verlieren die Stahl-auf-Stahl-Kontaktflächen ihre scharfen Kanten. Zur vorbeugenden Wartung gehören das Nacharbeiten der Abschaltflächen alle 150,000 Zyklen und der Einsatz gehärteter Stahleinsätze (HRC 52–58) an stark beanspruchten Abschaltstellen, um die Wartungsintervalle auf 400,000+ Zyklen zu verlängern.

Bindenähte entstehen, wenn zwei oder mehr Schmelzefronten beim Füllen des Überzugs zusammentreffen. Anders als Bindenähte bei Einstoffteilen, die hauptsächlich optischer Natur sind, können Bindenähte beim Overmolding haftungsfreie Bereiche erzeugen, in denen keine der beiden Fließfronten mit genügend Druck auf das Substrat trifft, um eine Haftung auszubilden. Eine sequenzielle Ventilanschnittsteuerung – bei der die Anschnitte zeitlich versetzt statt gleichzeitig öffnen – verhindert zusammenlaufende Fließfronten und erzeugt Teile ohne Bindenähte.

Einfallstellen auf der Substratseite gegenüber dicken Überspritzungsbereichen sind ein weiteres wiederkehrendes Problem. Überschreitet die Überspritzungsschicht lokal 3.0 mm, führt die konzentrierte Wärmemasse dazu, dass das Substrat erneut erweicht und nach innen schwindet. Eine Begrenzung der Überspritzungsdicke auf maximal 2.5 mm an jedem Querschnitt oder das Hinzufügen von Kühlkanälen direkt unter dicken Überspritzungszonen beseitigt substratseitige Einfallstellen in 90% der Fälle.

Farbbluten tritt auf, wenn Pigmente aus dem Überspritzmaterial während der kurzen Zeit, in der beide Oberflächen über ihrer Erweichungstemperatur liegen, in das Substrat wandern. Dieser Fehler ist bei dunklen Überspritzungen auf hellen Substraten am deutlichsten sichtbar. TPE-Typen mit verkapselten Pigmentsystemen — bei denen die Farbmittelpartikel in Polymermikrosphären eingeschlossen sind — verhindern die Migration selbst bei erhöhten Verarbeitungstemperaturen.

Welche Branchen nutzen Umspritzen und warum?

Die Unterhaltungselektronik macht 30% der weltweiten Nachfrage nach Umspritzen aus, angetrieben durch den allgemeinen Bedarf an Soft-Touch-Griffflächen, abgedichteten Gehäusen und mehrfarbiger Ästhetik bei Smartphones, Wearables und Elektrowerkzeugen. Eine einzelne umspritzte Handyhülle ersetzt eine dreiteilige Baugruppe (Hartschale + Gummipuffer + Klebstoff) und senkt bei Stückzahlen über 500,000 die Fertigungskosten um $0.15–$0.40 pro Einheit.

Medizinprodukte bilden das am schnellsten wachsende Umspritzsegment und wachsen jährlich um 8–12 %. Chirurgische Instrumente benötigen ergonomische Griffe aus TPE mit Shore A 50–65 über Grundkörpern aus Edelstahl oder Polycarbonat. Sie bieten rutschfesten Halt in nassen chirurgischen Umgebungen. Die Umspritzschicht dichtet außerdem die interne Elektronik gegen das Eindringen von Flüssigkeiten ab und erreicht IP67 oder IP68 ohne zusätzliche Dichtungen oder nachträgliche Abdichtungsschritte.

Im Automobilinnenraum wird das Mehrkomponenten-Spritzgießen häufig für Armaturenschalter, Lenkradbedienelemente und Türgriffe eingesetzt. Die Umspritzschicht gewährleistet eine gleichmäßige haptische Rückmeldung (Shore A 70–85), UV-Beständigkeit (mindestens 1,000 Stunden Xenonbogen nach SAE J2527) und chemische Beständigkeit gegen Handcremes, Sonnenschutzmittel und Reinigungsmittel. Jeder umspritzte Schalter spart gegenüber mechanisch befestigten Gummi-auf-Kunststoff-Alternativen 2–3 Montageschritte ein.

Industrielle Elektrowerkzeuge nutzen das Umspritzen neben dem Griffkomfort auch zur Schwingungsdämpfung. Eine 2,0 mm dicke TPE-Umspritzschicht auf einem Nylon-Werkzeuggehäuse absorbiert 20–35 % der übertragenen Schwingungsenergie und senkt dadurch die Hand-Arm-Vibrationsbelastung des Bedieners unter den in ISO 5349 festgelegten täglichen Auslösewert von 2,5 m/s². Dieser funktionale Vorteil rechtfertigt die Mehrkosten von $0,30–$0,80 pro Einheit gegenüber blanken Kunststoffgehäusen.

Körperpflegeprodukte — Zahnbürsten, Rasierer und Haarstylinggeräte — waren in den 1990er-Jahren Vorreiter des Mehrkomponenten-Umspritzens in Großserie und sind weiterhin ein Maßstab für Prozesseffizienz. Moderne Produktionslinien für Zahnbürsten umspritzen 4- bis 8-fach-Werkzeuge bei 15-Sekunden-Zyklen und fertigen auf einer einzigen Presse täglich 40.000–80.000 Griffe. Die Umspritzung liefert sowohl die Griffstruktur als auch den Farbakzent, durch den sich konkurrierende Marken im Verkaufsregal unterscheiden.

Die Luft- und Raumfahrtindustrie setzt Umspritzen für schwingungsdämpfende Montagehalterungen und abgedichtete Steckverbindergehäuse ein, die von -55°C bis +125°C zuverlässig funktionieren müssen. Umspritzungen aus Fluorelastomer (FKM) auf PEEK- oder PEI-Substraten widerstehen Kerosin, Hydraulikflüssigkeit und Enteisungschemikalien und bieten zugleich die Schwingungsisolierung, die empfindliche Avionik vor vom Triebwerk übertragenen Resonanzfrequenzen schützt.

Wie unterscheidet sich Overmolding vom Insert-Molding?

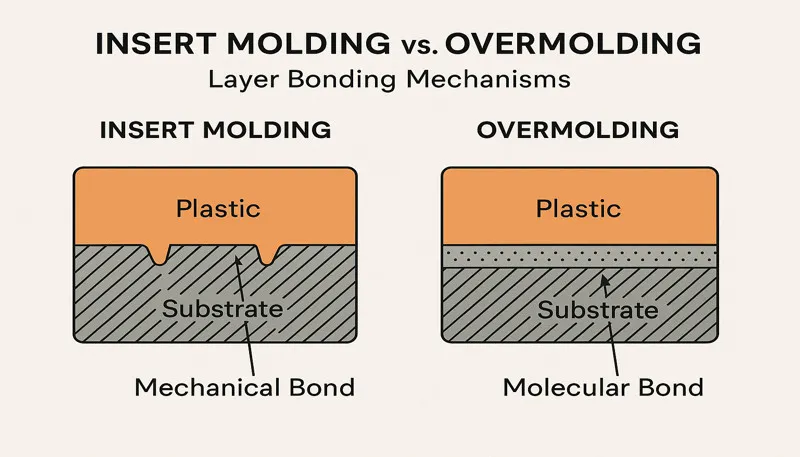

Overmolding und Insert Moulding² kombinieren beide mehrere Materialien in einem einzigen Teil, unterscheiden sich jedoch in der Substratart und der Prozesssequenz – Overmolding verbindet Kunststoff mit Kunststoff (oder Kunststoff mit TPE), während Insert Molding typischerweise Metallkomponenten wie Gewindeeinsätze, elektrische Kontakte oder strukturelle Verstärkungen in einem Kunststoffkörper einkapselt.

Der Träger wird beim Überspritzen immer zuerst spritzgegossen—entweder im selben Zyklus (Zweikomponenten-Spritzgießen) oder in einem separaten vorgelagerten Arbeitsgang (Pick-and-Place). Beim Insert-Molding ist der Träger eine vorgefertigte Komponente (Stanzmetall, bearbeitetes Messing, Kabelbaum), die vor dem Einspritzen in das Werkzeug eingelegt wird. Dieser Unterschied wirkt sich auf die Werkzeugkonstruktion aus: Überspritzwerkzeuge benötigen zwei Einspritzeinheiten und zwei Kavitätssätze, während Insert-Molding-Werkzeuge eine Einspritzeinheit sowie ein automatisiertes System zum Einlegen des Trägers benötigen.

Der Kostenvergleich spricht bei Teilen, die Metallfunktionen wie Gewinde, Leitfähigkeit oder strukturelle Festigkeit benötigen, für das Umspritzen von Einlegeteilen und bei Teilen, die eine Mehrmaterial-Optik oder haptische Eigenschaften erfordern, für das Mehrkomponenten-Umspritzen. Ein in Polyamid eingekapselter Metallgewindeeinsatz kostet pro Teil $0.08–$0.15 weniger als ein separat montierter Gewindeeinsatz. Ein weich umspritzter Griff kostet $0.20–$0.40 weniger als eine mit Klebstoff befestigte Gummihülse über einem starren Griff.

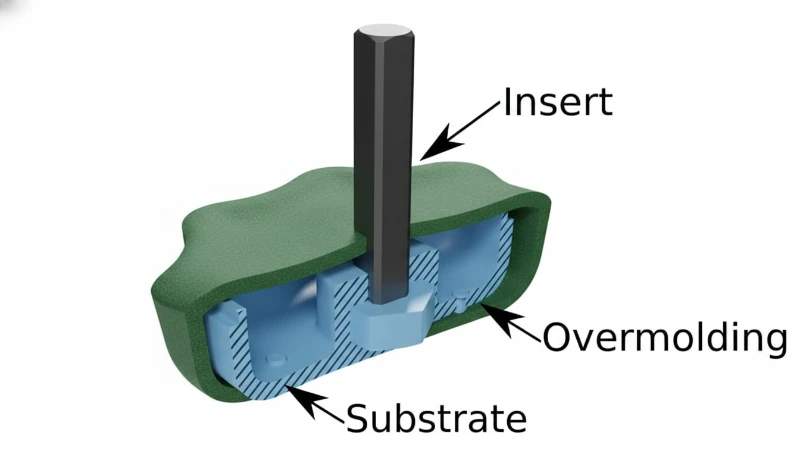

Viele Produkte nutzen beide Verfahren in einem einzigen Teil. Beim Griff einer elektrischen Bohrmaschine werden beispielsweise durch Insert-Molding Messinggewindeeinsätze und elektrische Kontakte eingekapselt; anschließend wird die griffige TPE-Oberfläche überspritzt. Diese Kombination schafft in einem Dreimaterialteil strukturelle Metall-Kunststoff-Verbindungen und ergonomische Kunststoff-TPE-Oberflächen, die bei konventioneller Fertigung 6–8 Montageschritte erfordern würden.

Wie wickelt Zetar Umspritzprojekte ab?

Das Ingenieurteam von Zetar führt bei jedem Umspritzungsprojekt vor dem Schneiden von Werkzeugstahl eine Formflussanalyse³ durch und simuliert dabei sowohl den Substratschuss als auch den Überformungsschuss, um Füllmuster, Verbindungslinientemperaturen und potenzielle Defektstellen vorherzusagen. Dieser duale Simulationsansatz identifiziert 85 % der potenziellen Umspritzungsfehler, die auf Entscheidungen zur Materialauswahl und Angussplatzierung zurückzuführen sind, die vor Beginn der Werkzeugarbeiten getroffen werden.

Mit 47 Spritzgießmaschinen von 50 bis 1,600 Tonnen — darunter Mehrkomponentenmaschinen mit Drehtellern — verarbeitet Zetar Umspritzprojekte von Prototypenmengen mit 100 Teilen bis zu Serienläufen mit jährlich über 1,000,000 Teilen. Das Werk verfügt über spezielle Geräte zur Prüfung der Materialverträglichkeit, darunter Schälprüfvorrichtungen, mit denen die Haftfestigkeit zwischen Substrat und Umspritzung vor der Freigabe des Produktionswerkzeugs validiert wird.

Zetars Spritzgussformdesign⁴-Prozess umfasst eine Abschaltoptimierung mittels Verschleißsimulation zur Vorhersage von Wartungsintervallen und stellt sicher, dass die gratfreie Produktion bis zu 300.000+ Zyklen vor dem ersten geplanten erneuten Abschalten erfolgt. In Kombination mit einer First-Pass-Ertragsrate von 92 % bei Umspritzungsprojekten reduziert dieser Ansatz die typischen 3–4 Formiterationen auf 1–2 und spart Kunden 10.000–30.000 US-Dollar und 4–8 Wochen pro Projekt im Vergleich zum Branchendurchschnitt.

Häufig gestellte Fragen zum Umspritzen

Was ist der Unterschied zwischen Overmolding und Zweikomponenten-Spritzgießen?

Umspritzen ist die Oberkategorie für jedes Verfahren, bei dem ein Material mit einem anderen verbunden wird. Zweikomponentenspritzgießen ist ein bestimmtes Umspritzverfahren, bei dem beide Materialien in demselben Werkzeug auf einer Maschine mit zwei Spritzeinheiten und drehbarer Aufspannplatte eingespritzt werden. Das Substrat wird in der ersten Station geformt, die Platte dreht sich um 180 Grad und in der zweiten Station wird das Umspritzmaterial eingespritzt – alles innerhalb eines einzigen automatisierten Zyklus von 25–45 Sekunden. Beim Pick-and-Place-Umspritzen, dem anderen Hauptverfahren, wird das Substrat zwischen getrennten Werkzeugen und Maschinen übertragen. Das Zweikomponentenverfahren ist schneller und präziser, erfordert jedoch höhere Investitionen ($150K–$400K gegenüber $80K–$200K für Pick-and-Place-Werkzeuge).

Kann Silikon auf Kunststoff umspritzt werden?

Ja, Silikon (LSR) verbindet sich ohne Oberflächenbehandlung jedoch mit keinem Thermoplast chemisch. Beim Standardverfahren wird vor dem Einlegen in das Werkzeug ein Primer auf das Substrat aufgetragen. Er bildet eine reaktive Grenzschicht, an der das Silikon haften kann. Alternativ aktiviert eine Plasma- oder Koronabehandlung die Substratoberfläche ohne chemischen Primer. Primerbasierte Verfahren erreichen in Schälprüfungen Haftkräfte von 80–150 N. Dies reicht für medizinische Dichtungen, wasserdichte Dichtungen und Hochtemperatur-Steckverbinder. Der zusätzliche Primerschritt erhöht die Stückkosten um $0.02–$0.05 und verlängert den Zyklus um 5–10 Sekunden. Bei Anwendungen unter 150°C bietet das Umspritzen mit TPE eine gleichwertige Dichtleistung ohne Primer.

Welche Werkstoffe können nicht miteinander überspritzt werden?

POM (Acetal), HDPE und PEEK sind die schwierigsten Substrate zum Überspritzen, da ihre niedrige Oberflächenenergie und unpolaren Molekülstrukturen eine chemische Bindung mit thermoplastischen Elastomeren verhindern. Diese Werkstoffe können nur mithilfe mechanischer Verklammerungsmerkmale überspritzt werden — Durchgangslöcher, Hinterschneidungen und in das Substrat eingeformte Nuten —, die das Überspritzmaterial physisch festhalten. Selbst mit mechanischen Merkmalen ist die Haftfestigkeit auf 30–60 N begrenzt, gegenüber 150–300 N bei chemisch kompatiblen Paaren. PP erfordert für eine zuverlässige chemische Bindung ein speziell formuliertes PP-basiertes TPV (thermoplastisches Vulkanisat), da SEBS-basierte Standard-TPE schlecht an Polypropylensubstraten haften.

Wie stark erhöht Überspritzen die Teilekosten?

Das Umspritzen erhöht die Kosten je Teil abhängig von Umspritzvolumen, Materialwahl und Verfahrensart um $0.10–$0.80. Das Umspritzmaterial selbst kostet $0.03–$0.15 je Teil (TPE zu $3–$8 pro kg, typisches Umspritzgewicht 2–10 Gramm). Die Prozesskosten erhöhen sich durch die zusätzliche Einspritzzykluszeit um $0.05–$0.30 je Teil. Die Werkzeugamortisation erhöht die Kosten abhängig von Produktionsvolumen und Werkzeugkomplexität um $0.02–$0.35 je Teil. Das Umspritzen eliminiert jedoch Montagearbeit ($0.15–$0.60 je Teil), Klebstoffkosten ($0.05–$0.15) und die Qualitätsprüfung verklebter Baugruppen ($0.03–$0.10). Bei Mengen über 50,000 Teilen pro Jahr ist der Nettokosteneffekt häufig neutral oder negativ.

Welche Wanddicke sollte die Umspritzschicht besitzen?

Die optimale Wanddicke der Umspritzung beträgt für die meisten TPE-Anwendungen 1.0–3.0 mm. Bei 1.0 mm hat die Schmelze eine ausreichende Fließlänge, um mäßig komplexe Geometrien zu füllen (Fließweg-Wanddicken-Verhältnis bis zu 100:1), und behält zugleich genügend Wärme für die Verbindung mit dem Substrat. Bei 3.0 mm bleibt die Kühlzeit mit 15–25 Sekunden beherrschbar. Unter 1.0 mm erstarrt die Schmelze, bevor sie die Enden der Kavität erreicht, was zu Kurzschüssen und unverbundenen Bereichen führt. Oberhalb von 3.0 mm steigt die Kühlzeit stark an—eine 5.0 mm dicke Umspritzung erfordert mehr als 40 Sekunden Kühlung. Das absolute Mindestmaß beträgt an jeder Stelle 0.5 mm, um ein vollständiges Zufrieren während des Einspritzens zu verhindern.

Wie testet man die Verbundfestigkeit beim Umspritzen?

Das Standardprüfverfahren ist ein 90-Grad- oder 180-Grad-Schälversuch nach ASTM D1876, bei dem die Umspritzschicht mit kontrollierter Geschwindigkeit (typischerweise 50–300 mm pro Minute) vom Substrat abgezogen wird, während eine Kraftmessdose die erforderliche Kraft aufzeichnet. Die Ergebnisse werden in Newton je Breiteneinheit angegeben (N/25 mm ist Standard). Für die Qualitätskontrolle in der Produktion liefert ein einfacherer manueller Schälversuch an festgelegten Prüflaschen am Bauteil ein Bestanden/Nicht-bestanden-Ergebnis—reißt die Umspritzung kohäsiv (innerhalb der TPE-Schicht), statt sich an der Grenzfläche abzulösen, ist die Haftung ausreichend. Bei dünnen Umspritzschichten unter 0.5 mm wird eine Gitterschnittprüfung nach ASTM D3359 verwendet.

Eignet sich Umspritzen für Kleinserien?

Ja, Pick-and-Place-Umspritzen ist bereits bei Stückzahlen von 1,000–5,000 Teilen wirtschaftlich. Dieses Verfahren nutzt zwei separate Einkavitätenwerkzeuge — eines für das Substrat und eines für das Umspritzmaterial — mit manueller oder robotischer Übergabe. Die gesamten Werkzeugkosten betragen $80K–$200K und liegen damit deutlich unter denen eines Zweikomponenten-Drehwerkzeugs. Bei Prototypenmengen unter 500 Teilen können 3D-gedruckte Substrate in Softtooling (Aluminiumwerkzeugen) mit Werkzeugkosten von $5K–$15K umspritzt werden, wobei die Haftfestigkeit aufgrund der porösen Oberfläche gedruckter Substrate geringer sein kann. Silikonumspritzen mit Vakuumguss ist eine weitere Kleinserienoption für $500–$3,000 pro Konstruktionsiteration.
