Czym jest obtrysk i jak usprawnia projektowanie produktów?

Czym jest obtrysk i jak przebiega?

Obtrysk to dwuetapowy proces formowania wtryskowego, w którym drugi materiał — zwykle miękki elastomer termoplastyczny¹ — jest łączony z wcześniej uformowanym sztywnym podłożem, tworząc pojedynczą część wielomateriałową w jednej operacji produkcyjnej. Proces eliminuje ręczny montaż, klejenie i łączniki mechaniczne, które zwiększają koszt, liczbę potencjalnych punktów awarii oraz czas produkcji wyrobów wielomateriałowych.

Podłoże formuje się najpierw przy użyciu standardowych parametrów formowania wtryskowego dla żywicy bazowej. Po częściowym lub pełnym schłodzeniu podłoże przenosi się do drugiego gniazda (metoda pick-and-place) albo obraca do właściwego położenia na prasie wielostanowiskowej (metoda dwuwtryskowa). Następnie materiał obtrysku wtryskuje się na podłoże, uzyskując połączenie przez adhezję chemiczną, zakotwienie mechaniczne lub oba mechanizmy.

Wiązanie chemiczne zachodzi, gdy stopiony materiał obtrysku częściowo ponownie stapia powierzchnię podłoża, tworząc na granicy faz splątanie cząsteczek. Mechanizm ten wymaga zgodnych chemicznie polimerów — elastomer termoplastyczny na ABS osiąga w próbach odrywania wytrzymałość połączenia 150–300 N, podczas gdy niezgodne pary, takie jak TPE na polietylenie, bez elementów mechanicznych dają przyczepność bliską zeru.

Wybór między wtryskiem dwukomponentowym a metodą pick-and-place zależy od wielkości produkcji i złożoności części. Prasy dwukomponentowe z obrotowymi płytami eliminują czas przenoszenia i zapewniają węższą tolerancję położenia (±0,05 mm) między podłożem a warstwą nakładkową. Metody pick-and-place wykorzystują dwie oddzielne maszyny jednowtryskowe i oferują większą elastyczność dla geometrii podłoża, których nie można obracać między stanowiskami.

Skuteczne obtryskiwanie wymaga precyzyjnej kontroli trzech kluczowych parametrów: temperatury powierzchni podłoża w chwili wtrysku warstwy zewnętrznej (optymalnie 40–80°C powyżej temperatury otoczenia), temperatury stopionego materiału obtryskowego (w zakresie zalecanym przez dostawcę materiału) oraz ciśnienia wtrysku (zwykle 30–80 MPa, zależnie od grubości ścianki i długości drogi płynięcia). Odchylenie któregokolwiek parametru bezpośrednio wpływa na wytrzymałość połączenia i jakość części.

Które materiały są kompatybilne z formowaniem wielokomponentowym?

Zgodność materiałów decyduje o 80% powodzenia lub niepowodzenia nadlewania, a TPE z ABS i TPE z PC to dwa najbardziej niezawodne połączenia w produkcji komercyjnej. Temperatura topnienia materiału podłoża musi być co najmniej o 40°C wyższa niż temperatura materiału nadlewanego, aby zapobiec odkształceniu podłoża podczas drugiego wtrysku — połączenie ABS (temperatura topnienia 220–260°C) z TPE (180–220°C) spełnia ten wymóg z bezpiecznym marginesem.

Wytrzymałość wiązania chemicznego zależy od dopasowania parametrów rozpuszczalności obu polimerów. Materiały, których parametry rozpuszczalności różnią się o nie więcej niż 2 (cal/cm³)⁰·⁵, tworzą silne wiązania chemiczne. Styrenowy TPE (na bazie SEBS) dobrze wiąże się z ABS i polistyrenem, ponieważ wszystkie trzy materiały mają podobną chemię opartą na styrenie. Poliestrowy TPE wiąże się z PBT i PC poprzez reakcje wymiany estrowej na granicy faz.

Gdy wiązanie chemiczne jest niemożliwe — jak przy podłożach z POM, HDPE i PEEK — jedyne niezawodne połączenie zapewnia mechaniczne zakotwienie. Otwory przelotowe, podcięcia, rowki i teksturowane powierzchnie podłoża fizycznie zatrzymują materiał obtrysku. Elementy mechaniczne muszą być wystarczająco głębokie (minimum 0,3 mm), aby wytrzymać przewidywane obciążenia eksploatacyjne, a ich rozstaw decyduje o równomiernym rozkładzie naprężeń połączenia na całym styku.

Obtrysk silikonem jest przypadkiem szczególnym, wymagającym nałożenia podkładu lub plazmowej obróbki powierzchni podłoża. Ciekła guma silikonowa (LSR) nie wiąże się chemicznie z żadnym tworzywem termoplastycznym bez aktywacji powierzchni. Łączenie z użyciem podkładu dodaje etap procesu, lecz osiąga wytrzymałość połączenia 80–150 N, odpowiednią dla uszczelnień urządzeń medycznych, uszczelek wodoszczelnych i złączy samochodowych narażonych na temperatury od -40°C do +200°C.

Twardość Shore’a warstwy formowanej natryskowo określa odczucia dotykowe gotowego detalu. Shore A 40–60 zapewnia miękki, amortyzujący chwyt preferowany w narzędziach ręcznych i szczoteczkach do zębów. Shore A 70–85 daje twardszą powierzchnię odpowiednią dla obudów elektroniki i elementów sterujących w samochodach. Dobór właściwej twardości wymaga zrównoważenia komfortu użytkownika i odporności na zużycie — miększe materiały zużywają się szybciej przy powtarzalnym tarciu.

Dopasowanie koloru między podłożem a warstwą natryskową również wymaga uwzględnienia materiału. Półprzezroczyste warstwy TPE pozwalają prześwitywać kolorowi podłoża, umożliwiając uzyskanie efektów kolorystycznych z jednego materiału bez malowania. Nieprzezroczyste gatunki TPE całkowicie zakrywają podłoże, co jest preferowane, gdy materiał podłoża ma niestabilny kolor (żywica z recyklingu, mieszanki z wypełniaczem mineralnym). Wielokolorowy overmolding z sekwencyjnymi wtryskami TPE o różnych kolorach tworzy wzory charakterystyczne dla marki — takie jak kultowe dwukolorowe uchwyty elektronarzędzi — bez dekoracji po formowaniu.

Jakie są najważniejsze wytyczne projektowe dla części obtryskiwanych?

Grubość warstwy obtrysku 1,0–3,0 mm jest optymalnym zakresem zapewniającym pełne wypełnienie gniazda, odpowiednie utworzenie połączenia i akceptowalny czas cyklu. Poniżej 1,0 mm stop zastyga przed dotarciem do końca drogi napełniania, powodując niedolewy i słabe wiązanie. Powyżej 3,0 mm czas chłodzenia rośnie wykładniczo — warstwa obtrysku 4,0 mm wymaga o 60% więcej czasu chłodzenia niż warstwa 2,5 mm, wydłużając każdy cykl o 8–12 sekund.

Konstrukcja zamknięcia na granicy podłoża i obtrysku zapobiega wypływce — cienkiej warstwie materiału przeciskającej się między powierzchniami formy w miejscu przejścia materiałów. Stalowe zamknięcie z luzem 0.01–0.02 mm i kątem interferencji 3–5° zapewnia niezawodne uszczelnienie przez ponad 500 000 cykli. Konstrukcje pióro-wpust zapewniają jeszcze lepszą kontrolę wypływki, lecz przy wyższym koszcie formy.

Umiejscowienie przewężki dla wtrysku obtryskującego podlega innym zasadom niż w formowaniu jednoskładnikowym. Przewężka powinna kierować przepływ stopu wzdłuż najdłuższego wymiaru obszaru obtrysku, a droga przepływu od przewężki do najdalszego punktu nie powinna przekraczać stosunku 100:1 długości przepływu do grubości ścianki. Przewężki wachlarzowe i szczelinowe rozprowadzają stop bardziej równomiernie niż przewężki punktowe, ograniczając linie łączenia powodujące widoczne wady kosmetyczne i potencjalne słabe punkty połączenia.

Przygotowanie powierzchni podłoża znacząco wpływa na jakość połączenia. Chropowatość powierzchni Ra 1.6–6.3 μm zapewnia optymalne mikromechaniczne zakotwienie materiału obtrysku. Mocno wypolerowane podłoża (Ra poniżej 0.8 μm) zmniejszają przyczepność, ponieważ obtrysk nie ma cech powierzchni, których mógłby się uchwycić. Teksturowanie powierzchni łączenia podłoża metodą elektroerozyjną lub trawienia chemicznego może zwiększyć wytrzymałość na odrywanie o 30–50% w porównaniu z powierzchniami gładkimi.

Dokładny przegląd DFM⁵ przed wykonaniem oprzyrządowania wykrywa problemy projektowe, których usunięcie po obróbce stali formy byłoby kosztowne. Typowe ustalenia DFM w projektach obtrysku obejmują niewystarczające pochylenie podłoża (powodujące uszkodzenia przy wypychaniu), zbyt cienkie obszary obtrysku, których nie da się niezawodnie wypełnić, oraz geometrie odcinające, które po 50,000 cykli będą powodować wypływkę. Usunięcie tych problemów na etapie projektu pozwala zaoszczędzić $5,000–$15,000 na modyfikacjach formy w każdym projekcie.

Jakie są najczęstsze wady overmoldingu i sposoby ich usuwania?

Delaminacja—oddzielenie obtrysku od podłoża—jest najbardziej krytyczną wadą obtrysku i występuje w 35% pierwszych prób, gdy zgodność materiałów nie została wcześniej zweryfikowana. Przyczyną źródłową jest zawsze niewystarczająca siła wiązania na styku, wynikająca z niezgodności materiałów, niskiej temperatury powierzchni podłoża, zanieczyszczenia powierzchni lub niewystarczających cech mechanicznego zakotwienia.

Odkształcenie podłoża występuje, gdy ciśnienie wtrysku podczas obtrysku przekracza odporność podłoża na ugięcie w podwyższonej temperaturze. Podłoża cienkościenne (grubość ścianki poniżej 1.5 mm) są szczególnie podatne — ciśnienie wtrysku 60 MPa może wygiąć podłoże ABS o grubości 1.0 mm o 0.3–0.5 mm, powodując błędy wymiarowe i widoczne wady estetyczne. Zmniejszenie prędkości i ciśnienia wtrysku albo podparcie podłoża elementami rdzenia formy zapobiega tej wadzie.

Wypływka na granicy podłoża i natrysku narasta stopniowo, gdy powierzchnie zamykające zużywają się wskutek kolejnych cykli formy. Nowe formy zwykle pracują bez wypływek przez 100,000–200,000 cykli, po czym stalowe powierzchnie styku tracą ostre krawędzie. Konserwacja zapobiegawcza obejmuje ponowną obróbkę powierzchni zamykających co 150,000 cykli oraz stosowanie wkładek ze stali hartowanej (HRC 52–58) w miejscach zamknięcia o dużym zużyciu, aby wydłużyć okresy między konserwacjami do 400,000+ cykli.

Linie łączenia powstają tam, gdzie podczas wypełniania przy obtrysku zbiegają się dwa lub więcej frontów stopu. W przeciwieństwie do linii łączenia w materiale jednoskładnikowym, które są głównie wadą kosmetyczną, linie łączenia przy obtrysku mogą tworzyć strefy bez połączenia, w których żaden front przepływu nie styka się z podłożem pod ciśnieniem wystarczającym do wytworzenia adhezji. Sekwencyjne sterowanie zaworami—w którym przewężki otwierają się w określonej kolejności czasowej, a nie jednocześnie—eliminuje zbiegające się fronty przepływu i pozwala uzyskać części bez linii łączenia.

Kolejnym powtarzającym się problemem są zapadnięcia po stronie podłoża przeciwnej do grubych sekcji nadlewu. Gdy warstwa nadlewu lokalnie przekracza 3.0 mm, skoncentrowana masa cieplna powoduje ponowne zmiękczenie podłoża i jego skurcz do wewnątrz. Ograniczenie grubości nadlewu do maksymalnie 2.5 mm w każdym przekroju lub dodanie kanałów chłodzących bezpośrednio pod grubymi strefami nadlewu eliminuje zapadnięcia po stronie podłoża w 90% przypadków.

Przenikanie koloru występuje, gdy pigmenty z materiału obtrysku migrują do podłoża w krótkim okresie, gdy obie powierzchnie mają temperaturę powyżej punktu mięknienia. Wada jest najbardziej widoczna przy ciemnym obtrysku na jasnym podłożu. Stosowanie odmian TPE z kapsułkowanymi układami pigmentów — w których cząstki barwnika są zamknięte w mikrosferach polimerowych — zapobiega migracji nawet przy podwyższonych temperaturach przetwarzania.

Które branże stosują formowanie natryskowe i dlaczego?

Elektronika użytkowa odpowiada za 30% światowego popytu na obtrysk, napędzanego powszechną potrzebą stosowania miękkich uchwytów, szczelnych obudów i wielobarwnej estetyki w smartfonach, urządzeniach ubieralnych i elektronarzędziach. Pojedyncze obtryskiwane etui telefonu zastępuje zespół złożony z trzech elementów (twarda obudowa + gumowy zderzak + klej), obniżając koszt produkcji o $0.15–$0.40 na sztukę przy wolumenach powyżej 500,000.

Wyroby medyczne stanowią najszybciej rozwijający się segment formowania nakładkowego, rosnący o 8–12% rocznie. Narzędzia chirurgiczne wymagają ergonomicznych uchwytów z TPE o twardości Shore’a A 50–65 na podłożu ze stali nierdzewnej lub poliwęglanu, zapewniających pewny chwyt w wilgotnym środowisku chirurgicznym. Warstwa nakładkowa uszczelnia również elektronikę wewnętrzną przed wnikaniem płynów, pozwalając osiągnąć klasę IP67 lub IP68 bez dodatkowych uszczelek ani wtórnych operacji uszczelniania.

W elementach wnętrz samochodowych obtrysk jest szeroko stosowany w przełącznikach deski rozdzielczej, elementach sterujących kierownicy i klamkach drzwi. Warstwa obtrysku zapewnia stałe odczucie dotykowe (Shore A 70–85), odporność na promieniowanie UV (co najmniej 1,000 godzin w łuku ksenonowym zgodnie z SAE J2527) oraz odporność chemiczną na kremy do rąk, filtry przeciwsłoneczne i rozpuszczalniki czyszczące. Każdy obtryśnięty przełącznik eliminuje 2–3 operacje montażowe w porównaniu z gumowymi elementami na tworzywie mocowanymi mechanicznie.

W przemysłowych elektronarzędziach nadlewanie służy nie tylko poprawie komfortu chwytu, lecz także tłumieniu drgań. Warstwa nadlewu TPE o grubości 2,0 mm na nylonowej obudowie narzędzia pochłania 20–35% przenoszonej energii drgań, ograniczając narażenie operatora na drgania układu ręka–ramię poniżej dziennej wartości działania 2,5 m/s² określonej w ISO 5349. Ta korzyść funkcjonalna uzasadnia wzrost kosztu jednostkowego o 0,30–0,80 USD względem obudów z samego tworzywa.

Produkty higieny osobistej — szczoteczki do zębów, maszynki do golenia i narzędzia do stylizacji włosów — zapoczątkowały wielkoseryjne obtryskiwanie w latach 90. i nadal stanowią punkt odniesienia dla wydajności procesu. Współczesne linie do produkcji szczoteczek obtryskują formy 4–8-gniazdowe w cyklu 15-sekundowym, wytwarzając na jednej maszynie 40 000–80 000 uchwytów dziennie. Obtrysk nadaje zarówno fakturę chwytową, jak i kolorystyczny akcent odróżniający konkurencyjne marki na półkach sklepowych.

Projektowanie form wtryskowych to dyscyplina inżynierska, która odnosi się do tworzenia narzędzi z optymalnym rozmieszczeniem wlewów, linii podziału, kanałów chłodzących i systemów wypychania do produkcji precyzyjnych wymiarowo części z tworzyw sztucznych.

Jak obtrysk wypada w porównaniu z formowaniem z wkładką?

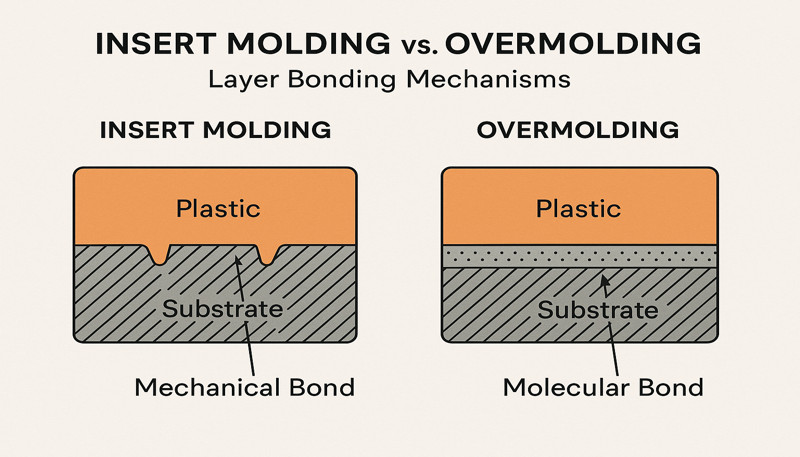

Zarówno obtrysk, jak i formowanie z wkładkami² łączą wiele materiałów w jednej części, lecz różnią się rodzajem podłoża i kolejnością procesu — w obtrysku łączy się tworzywo z tworzywem (lub tworzywo z TPE), natomiast w formowaniu z wkładkami zwykle kapsułkuje się w korpusie z tworzywa metalowe elementy, takie jak wkładki gwintowane, styki elektryczne lub wzmocnienia konstrukcyjne.

Podłoże w formowaniu nakładkowym jest zawsze najpierw formowane wtryskowo — w tym samym cyklu (wtrysk dwukomponentowy) albo we wcześniejszej, oddzielnej operacji (pick-and-place). W formowaniu z wkładką podłożem jest wcześniej uformowany element (tłoczony metal, obrabiany mosiądz, wiązka przewodów), który umieszcza się w formie przed wtryskiem. To rozróżnienie wpływa na konstrukcję oprzyrządowania: formy do formowania nakładkowego wymagają dwóch jednostek wtryskowych i dwóch zestawów gniazd, natomiast formy z wkładką wymagają jednej jednostki wtryskowej oraz zautomatyzowanego systemu załadunku podłoża.

Porównanie kosztów przemawia za formowaniem z wkładką w przypadku elementów wymagających funkcji metalowych — gwintu, przewodności lub wytrzymałości konstrukcyjnej — oraz za obtryskiwaniem w przypadku części wymagających estetyki wielomateriałowej lub określonych właściwości dotykowych. Gwintowana wkładka metalowa zamknięta w nylonie kosztuje o 0,08–0,15 USD mniej na detal niż wkładka gwintowana montowana osobno. Uchwyt ze sztywnym rdzeniem i miękkim obtryskiem kosztuje o 0,20–0,40 USD mniej niż gumowa tuleja przyklejana do sztywnego uchwytu.

Wiele produktów wykorzystuje oba procesy w jednej części. Na przykład rękojeść wiertarki elektrycznej wykorzystuje formowanie z wkładkami do zatapiania mosiężnych wkładek gwintowanych i styków elektrycznych, a następnie formowanie nakładkowe do naniesienia miękkiej w dotyku powierzchni chwytnej z TPE. Takie połączenie zapewnia strukturalne połączenia metalu z tworzywem i ergonomiczne powierzchnie tworzywo–TPE w części złożonej z trzech materiałów, która przy zastosowaniu metod konwencjonalnych wymagałaby 6–8 etapów montażu.

Jak Zetar realizuje projekty obtrysku?

Zespół inżynierów Zetar przed obróbką stali narzędziowej wykonuje analizę przepływu tworzywa³ dla każdego projektu obtrysku, symulując zarówno wtrysk podłoża, jak i warstwy obtryskowej, aby przewidzieć sposób wypełniania, temperatury na linii łączenia i potencjalne miejsca wad. To podwójne podejście symulacyjne pozwala wykryć 85% potencjalnych awarii obtrysku, których źródłem są decyzje o doborze materiału i rozmieszczeniu przewężek podjęte jeszcze przed rozpoczęciem prac narzędziowych.

Dysponując 47 wtryskarkami o sile zwarcia od 50 do 1,600 ton — w tym prasami wielokomponentowymi ze stołami obrotowymi — Zetar realizuje projekty obtrysku od prototypowych partii po 100 sztuk aż po serie produkcyjne przekraczające 1,000,000 sztuk rocznie. Zakład posiada dedykowane wyposażenie do badania kompatybilności materiałów, w tym przyrządy do prób odrywania, które potwierdzają wytrzymałość połączenia podłoża z warstwą obtrysku przed rozpoczęciem wykonywania oprzyrządowania produkcyjnego.

Proces projektowania form wtryskowych⁴ w Zetar obejmuje optymalizację powierzchni odcinających z wykorzystaniem symulacji zużycia do prognozowania okresów międzyobsługowych, dzięki czemu produkcja bez wypływek trwa ponad 300,000 cykli do pierwszego planowego ponownego nacięcia powierzchni odcinającej. W połączeniu z 92-procentowym odsetkiem uzyskania prawidłowej części za pierwszym razem w projektach obtrysku podejście to zmniejsza typową liczbę iteracji formy z 3–4 do 1–2, oszczędzając klientom $10,000–$30,000 oraz 4–8 tygodni na projekt względem średnich branżowych.

Często zadawane pytania dotyczące formowania wielokomponentowego

Czym różni się obtrysk od formowania dwukomponentowego?

Obtrysk to szeroka kategoria obejmująca każdy proces łączenia jednego materiału na drugim. Formowanie dwukomponentowe jest szczególną metodą obtrysku, w której oba materiały są wtryskiwane w tej samej formie przy użyciu maszyny z dwoma zespołami wtryskowymi i obrotową płytą. Podłoże jest formowane na pierwszym stanowisku, płyta obraca się o 180 stopni, a na drugim stanowisku wtryskiwana jest warstwa zewnętrzna — wszystko w jednym zautomatyzowanym cyklu trwającym 25–45 sekund. Druga główna metoda, obtrysk z przekładaniem, przenosi podłoże między oddzielnymi formami i maszynami. Formowanie dwukomponentowe jest szybsze i dokładniejsze, ale wymaga większych nakładów kapitałowych (150–400 tys. USD wobec 80–200 tys. USD na oprzyrządowanie do procesu z przekładaniem).

Czy silikon można obtrysnąć na tworzywie sztucznym?

Tak, ale silikon (LSR) nie łączy się chemicznie z żadnym tworzywem termoplastycznym bez obróbki powierzchni. Standardowe podejście wykorzystuje podkład — nanoszony na podłoże przed umieszczeniem go w formie — który tworzy reaktywną warstwę graniczną umożliwiającą przyczepność silikonu. Alternatywą jest obróbka powierzchni plazmą lub koroną, aktywująca powierzchnię podłoża bez dodawania podkładów chemicznych. Wytrzymałość połączenia uzyskiwana metodami z podkładem wynosi 80–150 N w próbach odrywania, co wystarcza do uszczelnień medycznych, wodoszczelnych uszczelek i złączy wysokotemperaturowych. Dodatkowy etap nakładania podkładu zwiększa koszt części o 0,02–0,05 USD i wydłuża cykl o 5–10 sekund. W zastosowaniach poniżej 150°C obtryskiwanie TPE zapewnia równoważną szczelność bez podkładów.

Których materiałów nie można obtryskiwać razem?

POM (acetal), HDPE i PEEK są najtrudniejszymi podłożami do obtrysku, ponieważ ich niska energia powierzchniowa i niepolarne struktury molekularne uniemożliwiają wiązanie chemiczne z jakimkolwiek elastomerem termoplastycznym. Materiały te można obtryskiwać wyłącznie z użyciem mechanicznych elementów zakotwienia—otworów przelotowych, podcięć i rowków uformowanych w podłożu—które fizycznie zatrzymują materiał obtrysku. Nawet przy elementach mechanicznych wytrzymałość połączenia jest ograniczona do 30–60 N w porównaniu ze 150–300 N dla par zgodnych chemicznie. PP wymaga specjalnie opracowanego TPV na bazie PP (wulkanizatu termoplastycznego), aby zapewnić niezawodne wiązanie chemiczne, ponieważ standardowe TPE na bazie SEBS słabo przylegają do podłoży polipropylenowych.

O ile obtrysk zwiększa koszt detalu?

Formowanie wielokomponentowe zwiększa koszt o $0.10–$0.80 na detal, zależnie od objętości warstwy zewnętrznej, doboru materiału i metody procesu. Sam materiał warstwy zewnętrznej kosztuje $0.03–$0.15 na detal (TPE po $3–$8 za kg, typowa masa warstwy 2–10 gramów). Koszt procesu wzrasta o $0.05–$0.30 na detal ze względu na dodatkowy czas cyklu wtrysku. Amortyzacja oprzyrządowania dodaje $0.02–$0.35 na detal, zależnie od wielkości produkcji i złożoności formy. Formowanie wielokomponentowe eliminuje jednak robociznę montażową ($0.15–$0.60 na detal), klej ($0.05–$0.15) oraz kontrolę jakości klejonych zespołów ($0.03–$0.10). Przy rocznej produkcji powyżej 50,000 detali wpływ netto na koszt jest często neutralny lub ujemny.

Jaką grubość ścianki powinna mieć warstwa obtrysku?

Optymalna grubość ścianki obtrysku wynosi 1.0–3.0 mm dla większości zastosowań TPE. Przy 1.0 mm stop ma wystarczającą długość płynięcia, aby wypełnić geometrie o umiarkowanej złożoności (stosunek długości płynięcia do grubości do 100:1), zachowując przy tym wystarczająco dużo ciepła do połączenia z podłożem. Przy 3.0 mm czas chłodzenia pozostaje akceptowalny i wynosi 15–25 sekund. Poniżej 1.0 mm stop zamarza przed dotarciem do skrajnych obszarów gniazda, powodując niedolewy i niepołączone obszary. Powyżej 3.0 mm czas chłodzenia gwałtownie rośnie — obtrysk o grubości 5.0 mm wymaga ponad 40 sekund chłodzenia. Bezwzględne minimum w każdym punkcie wynosi 0.5 mm, aby zapobiec całkowitemu zamarznięciu podczas wtrysku.

Jak bada się wytrzymałość połączenia obtrysku?

Standardową metodą jest próba odrywania pod kątem 90 lub 180 stopni według ASTM D1876, w której warstwę obtrysku odciąga się od podłoża ze stałą prędkością (zwykle 50–300 mm/min), a czujnik siły rejestruje wymaganą siłę. Wyniki podaje się w niutonach na jednostkę szerokości (standardowo N/25 mm). W produkcyjnej kontroli jakości prostsza ręczna próba odrywania na wyznaczonych zakładkach daje wynik zaliczone/niezaliczone — jeżeli obtrysk rozrywa się kohezyjnie w warstwie TPE zamiast rozwarstwiać na granicy, połączenie jest odpowiednie. Dla warstw poniżej 0.5 mm stosuje się próbę siatki nacięć ASTM D3359.

Czy obtryskiwanie sprawdza się w produkcji małoseryjnej?

Tak, nadlewanie metodą pick-and-place jest opłacalne już przy wielkości produkcji 1,000–5,000 detali. Metoda ta wykorzystuje dwie oddzielne formy jednogniazdowe — jedną do podłoża i drugą do nadlewania — z ręcznym lub zrobotyzowanym przenoszeniem między nimi. Łączny koszt oprzyrządowania wynosi $80K–$200K, znacznie mniej niż w przypadku obrotowego oprzyrządowania dwukomponentowego. Przy ilościach prototypowych poniżej 500 detali podłoża drukowane w 3D można nadlewać w miękkim oprzyrządowaniu (formach aluminiowych) kosztującym $5K–$15K, choć wytrzymałość połączenia może być niższa ze względu na porowatą powierzchnię wydrukowanych podłoży. Inną opcją małoseryjną jest nadlewanie silikonu metodą odlewania próżniowego, kosztujące $500–$3,000 za iterację projektu.
