Wie erstellt man eine 3D-gedruckte Form für das Spritzgießen?

Einleitung:Spritzgießen relies on a precision Spritzgussform to produce high-volume parts with consistent quality. But what if you need prototype tooling¹ fast, without the cost and lead time of steel molds?

However, conventional mold making can be both time-consuming and costly, particularly for small or custom production runs. 3D-Druck² offers a cost-effective solution that slashes lead times from weeks to days. For teams comparing rapid-prototyping suppliers, our supplier sourcing guide explains how to qualify a molding partner before committing to printed tooling.

In this article, we will walk through the complete process of creating 3D printed molds for injection molding—from CAD design to printing, mounting, and running your first shots. We will also share practical lessons from our own tooling floor to help you decide when printed molds make sense and when they do not.

What Should You Know Before Choosing a 3D Printed Injection Mold?

A 3D printed injection mold is a fast prototype tool with strict process limits. Before choosing one, verify shot count, draft, part size, resin temperature, injection pressure, and whether the printed insert can survive the expected molding window.

Druckauflagen: Es ist wichtig zu wissen, dass 3D-gedruckte Spritzgussformen zwar kostengünstig und effizient für die Kleinserienproduktion sind, aber im Vergleich zu Metallformen eine geringere strukturelle Integrität aufweisen. In der Regel sind diese Formen für 30 bis 100 Serien geeignet, was sie ideal für Rapid-Prototyping-Zwecke macht. Für größere Produktionsmengen sind herkömmliche Aluminium- oder Stahlformen möglicherweise besser geeignet.

Entformungsschräge³: Add practical draft so the molded part releases without tearing the printed cavity or forcing the operator to pry the part out. A common starting point is 1 to 2 degrees per side, with deeper ribs, textured surfaces, or flexible materials often needing more draft after DFM review.

Größe und Form: Understanding the dimensions of the desired injection molded part is crucial when selecting the appropriate size and shape of the mold. Notably, 3D printed molds differ from CNC machined molds in terms of size, typically being smaller in scale. This size difference impacts the range of injection molded parts that can be produced using 3D printed molds compared to CNC machined counterparts.

Einwandfrei abgeschlossen: Die Oberflächenintegrität von 3D-gedruckten Formen ist gelegentlich schlechter als die von Metall-Spritzgussformen, da sich hohe Spritzgießtemperaturen nachteilig auf die Formleistung auswirken. Folglich sind diese Formen nicht die optimale Wahl für Projekte, die ein feines Finish erfordern. Die Wahl einer Spritzgussform aus Aluminium oder Stahl ist eine bessere Alternative.

Alternativ kann eine abschirmende Beschichtung aus Materialien wie Keramik auf der gedruckten Form die thermische Degradation abmildern und zu einer polierten Oberfläche führen.

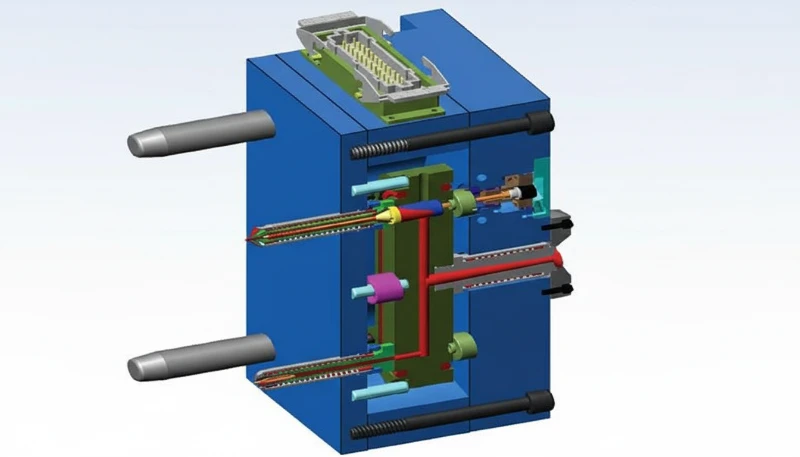

How Do You Create a CAD Design for a 3D Printed Mold?

Der erste Schritt bei der Erstellung einer 3D-gedruckten Form für das Spritzgießen besteht darin, die Form mithilfe einer CAD-Software zu entwerfen. Zu den Faktoren, die während des Entwurfsprozesses berücksichtigt werden sollten, gehören die Teilegeometrie, das Formmaterial, die Anschnittposition und die Kühlkanäle.

Um die Designprobleme bei der Erstellung einer 3D-Druckform zu verringern, können mehrere Tipps hilfreich sein. Erstens ist die Auswahl des geeigneten Formmaterials entscheidend. Es muss unbedingt sichergestellt werden, dass das gewählte Material robust und steif genug ist, um dem während des Spritzgussverfahrens erzeugten Druck standzuhalten. Außerdem sollte der Schmelzpunkt der Form über dem Schmelzpunkt des Spritzgussmaterials liegen.

Zweitens ist eine sorgfältige Formgestaltung für eine erfolgreiche Formherstellung unabdingbar. Die Innenfläche der Form sollte so positioniert werden, dass ein Kontakt mit dem Druckträger vermieden wird. Die Integration von Entlüftungsöffnungen in die Formkonstruktion kann dazu beitragen, dass Lufteinschlüsse während des Spritzgießprozesses beseitigt werden, wodurch Defekte wie poröse Teile reduziert werden. Außerdem kann durch die Integration von Kühlkanälen in das Werkzeugdesign die Kühlzeit verkürzt werden.

Berücksichtigen Sie bei der Konstruktion Ihres Teils auch einen Entformungswinkel. Die Sicherstellung einer gleichmäßigen Wandstärke bei geformten Teilen und die Vermeidung von scharfen Ecken sind entscheidende Faktoren, die Sie berücksichtigen müssen. Ein weiterer wichtiger Aspekt ist der Spritzgießgrat, der entsteht, wenn zusätzliches Material aus der Trennfuge des Extrusionswerkzeugs austritt. Um Grate zu vermeiden, empfiehlt es sich, ein Angusssystem in die Werkzeugkonstruktion einzubeziehen. Darüber hinaus können nachträgliche Anpassungen vorgenommen werden, wie z. B. die Erhöhung der Schließkraft und/oder die Reduzierung des Einspritzdrucks.

How to Design a 3D Printed Mold for Injection Molding?

A good 3D printed mold design is a supported insert built around draft, venting, gate strength, and controlled ejection. Start with material strength, parting-line support, wall thickness, and a rigid frame so the cheaper tool still produces useful trial data.

Für die Herstellung von Spritzgussformen für den 3D-Druck können zahlreiche Materialien verwendet werden, darunter PETG, ABS, Nylon, PP und Acetal. Bei der Auswahl des Materials für Ihre 3D-Druck-Kunststoffform sollten Sie unbedingt die folgenden zwei Aspekte berücksichtigen:

Stärke und Steifheit: Kunststoffpolymere, die für 3D-Druck-Spritzgussformen geeignet sind, müssen nach dem Druck eine hohe Festigkeit und Steifigkeit aufweisen. Diese Eigenschaften sind entscheidend dafür, dass die Form den während des Spritzgussverfahrens auftretenden Belastungen standhalten kann.

Temperaturbeständigkeit: As injection molding operates at elevated temperatures to facilitate optimal flow of molten plastic, it is imperative that the plastic material chosen for mold creation possesses a melting point higher than that of the injection molding material.

Formenbau: Bemühen Sie sich, die Maßgenauigkeit zu verbessern, indem Sie Bearbeitungszugaben an der Form für die spätere Nachbearbeitung und Größenanpassung einbeziehen. Erstellen Sie eine Reihe von Formen, um Maßabweichungen zu bewerten und diese Abweichungen in das CAD-Modell der Formen zu integrieren.

Erhöhen Sie die Langlebigkeit der Form, indem Sie den Anschnitt öffnen, um den Druck im Formhohlraum zu verringern. Stellen Sie sicher, dass eine Seite der Etagenform flach ist, während Sie die andere Seite zur Aufnahme von Designkomponenten verwenden. Diese Strategie hilft, eine Fehlausrichtung des Formblocks und die Möglichkeit eines Überlaufs zu vermeiden.

Für eine effiziente Entlüftung ist eine große Entlüftungsöffnung von der Kante des Formhohlraums zur Kante der Form vorgesehen. Dies fördert den Materialfluss in die Form, verringert den Druck und verhindert eine Überflutung des Anschnittbereichs, wodurch die Zykluszeiten verkürzt werden. Vermeiden Sie zu dünne Querschnitte, da Oberflächen mit einer Dicke von weniger als 1-2 mm anfällig für Verformungen durch Hitze sind.

Verfeinern Sie Ihren Druckprozess, indem Sie die Formrückseite anpassen, um den Materialverbrauch zu reduzieren. Verringern Sie die Querschnittsgröße der Bereiche, die keine Formhohlräume unterstützen, um die Harzkosten zu senken und die Wahrscheinlichkeit von Druckfehlern oder Verformungen zu verringern. Die Einführung einer Fase kann das Entfernen des Werkstücks von der Bauplattform erleichtern. Verwenden Sie Zentrierstifte an den Ecken, um die beiden Drucke effektiv auszurichten.

Orientierung des inneren Gesichts: Positionieren Sie die innere Formfläche so, dass sie keinen Kontakt mit Stützen hat, was die Qualität der Druckoberfläche durch Minimierung oder Beseitigung von Stützmarken verbessert. Diese Ausrichtung reduziert auch die Notwendigkeit der Nachbearbeitung.

Flache Lüftungsöffnungen: Die Integration von Entlüftungsöffnungen in die Formkonstruktion erleichtert das Entfernen von Lufteinschlüssen während des Spritzgießprozesses. Die empfohlenen flachen Entlüftungsöffnungen mit einer Größe von etwa 0,05 mm tragen dazu bei, die Wahrscheinlichkeit von Defekten wie z. B. Einspritzgrat zu verringern.

Kanäle nutzen: Integrieren Sie Kanäle in das Werkzeugdesign für Werkzeuge, die für 20 oder mehr Durchgänge vorgesehen sind. Dies ermöglicht die Einbeziehung von Metallstäben und -rohren und reduziert effektiv Spritzgießfehler wie Verzug. Außerdem trägt die Verwendung von Kanälen zu einer Verkürzung der Abkühlzeit bei.

Schichthöhe: Die Entscheidung für eine geringere Schichthöhe verbessert die Glätte der gedruckten Form und minimiert die Sichtbarkeit von Drucklinien.

Teile Design: Die Qualität des Spritzgießprozesses hängt wesentlich von der verwendeten 3D-Druckform ab. Daher müssen in der Phase des Teiledesigns verschiedene Faktoren berücksichtigt werden, um den Erfolg und die Effizienz des gedruckten Produkts zu gewährleisten, darunter auch die Einbeziehung eines Entformungswinkels. Ein empfohlener Entformungswinkel von 20 vereinfacht die Entnahme des Spritzgussteils aus der gedruckten Spritzgussform.

Auswahl der Materialien: Die Wahl des Materials für die 3D-gedruckte Form ist entscheidend. Es sollte in der Lage sein, den hohen Temperaturen und dem Druck beim Spritzgussverfahren standzuhalten, ohne sich zu verformen oder zu schmelzen. Materialien wie Nylon, ABS und Polycarbonat werden häufig für 3D-Druck-Spritzgussformen verwendet.

Gleichmäßige Wanddicke: Spritzgegossene Teile erfordern eine gleichmäßige Wandstärke, um Defekte wie Verformungen während und nach dem Spritzguss zu minimieren. In Fällen, in denen dünne Wände erforderlich sind, können dünne Rippen und Zwickel die Wandstärke erhöhen.

Vermeiden Sie scharfe Ecken: Ich habe die Kanten der Form mit einem Radius versehen, um scharfe Ecken zu vermeiden. Diese Anpassung erleichtert den reibungslosen Fluss des geschmolzenen Kunststoffs und verringert das Auftreten von Spritzgießfehlern.

Blitzlicht verhindern: Flash ist ein häufiges Problem beim Spritzgießen, bei dem überschüssiger geschmolzener Kunststoff aus der Form entweicht und sich während des Spritzvorgangs verfestigt. Dieser Fehler kann durch eine schlechte Passung zwischen den Werkzeughälften, übermäßigen Einspritzdruck oder eine Überfüllung der Form entstehen.

Gratbildung bei 3D-gedruckten Formen kann durch die Integration von Angusssystemen in die Formkonstruktion und die Gewährleistung von Toleranzen bei den Teillinien vermieden werden. Wenn diese Methoden jedoch nicht funktionieren, können Sie versuchen, nach der Konstruktion Anpassungen vorzunehmen, z. B. die Schließkraft zu erhöhen und/oder den Einspritzdruck zu verringern.

Verwenden Sie Trennmittel zum Entfernen von Teilen: Während des Entformungsvorgangs wird ein Trennmittel eingebracht, um eine reibungslose Entnahme des spritzgegossenen Teils zu ermöglichen. Ohne ein Trennmittel können die Teile in der Form stecken bleiben. Dies erfordert eine übermäßige Kraftanstrengung, um das Teil zu entfernen, was zu einer Beschädigung des Teils und/oder der Form führen kann.

Prüfung und Verifizierung: Bevor eine 3D-gedruckte Form für das Spritzgießen verwendet wird, muss ihre Leistung getestet und überprüft werden. Durch die Tests können Probleme mit der Formkonstruktion oder der Materialauswahl erkannt und notwendige Anpassungen vorgenommen werden, bevor die Teileproduktion beginnt.

How Do You Export CAD Design Files for 3D Printing?

CAD export is the step that turns the final mold geometry into a printable STL or 3MF file. Check units, mesh quality, wall thickness, orientation, and tolerance before slicing so the printed insert is accurate enough for molding trials.

What 3D Printing Technologies Work Best for Injection Molds?

Sobald die STL-Datei erstellt ist, kann ein 3D-Drucker für die Herstellung der Spritzgussform verwendet werden. Formen können mit verschiedenen 3D-Druckverfahren hergestellt werden, z. B. Fused Deposition Modeling (FDM), Stereolithografie (SLA), selektives Lasersintern (SLS) und Digital Light Processing (DLP). Die Auswahl des 3D-Druckers und der Druckmaterialien hängt von Faktoren wie der Komplexität der Form und der Langlebigkeit der Form ab.

FDM stellt in der Regel die kostengünstigste 3D-Drucklösung für Kunststoffformen und -werkzeuge dar. Dennoch kann die fertige Form sichtbare Schichtlinien aufweisen, die durch Schleifen oder chemische Nachbearbeitung entfernt werden müssen.

Harzbasierte 3D-Drucktechnologien wie SLA und DLP sind eine beliebte Wahl, da sie Formen mit glatteren Oberflächen hervorbringen, wodurch sich die Notwendigkeit einer umfangreichen Nachbearbeitung verringert. Mit Material Jetting, einem weiteren harzbasierten 3D-Druckverfahren, können Formen mit hervorragenden Oberflächen aus verschiedenen Materialien und Farben hergestellt werden. Beim SLS-Verfahren wird verstärktes Nylon für die Formenherstellung verwendet, das eine robuste Festigkeit und eine hohe Oberflächenqualität bietet.

What Are the Standard Configurations for 3D Printed Molds?

The standard configurations for 3d printed molds are the main categories or options explained in this section. 3D printing molds for injection molding mainly have the following two standard configurations.

Möblierte 3D-Druckform
Bei diesem Aufbau sind keine Stützrahmen aus Aluminium erforderlich, da sie vollständig gedruckt werden. Infolgedessen benötigt die Form mehr Druckmaterial, was sowohl die Druckkosten als auch die Druckdauer in die Höhe treibt. Ohne Rahmen sind sie jedoch anfällig für Defekte wie Verformungen nach intensiver Nutzung.

Befestigen Sie die Form am Metallrahmen

Sobald die 3D-gedruckte Form fertiggestellt ist, muss sie in einen Metallrahmen (Formbasis) eingebaut werden, damit sie während des Spritzgussverfahrens in Position bleibt. Der Formsockel enthält die Angussbuchse, in die das geschmolzene Material in die Form gegossen wird.

The configuration of the mold determines how it is mounted to the frame. There are two standard configurations of injection molds for 3D printing. The first configuration inserts the printed mold into an aluminum frame, providing stability, accuracy, and support to the mold. This configuration is more suitable for producing precise injection molded parts, helps prevent molding defects such as warping, maintains the integrity of the mold, and ensures consistent pressure distribution during the injection molding process.

Die zweite Konfiguration besteht aus einer vollständig 3D-gedruckten Form ohne Aluminiumrahmen. Damit entfällt zwar die Notwendigkeit eines Rahmens, aber es wird mehr Druckmaterial benötigt, was zu höheren Druckkosten und -zeiten führt. Formen, die mit dieser Konfiguration erstellt werden, sind auch anfälliger für Defekte wie Verformungen, da die Unterstützung fehlt.

How Do You Start the Injection Molding Process with a 3D Printed Mold?

The startup process is a controlled first-shot sequence for proving the printed insert safely. We mount the printed insert in a rigid frame, verify shutoff contact, confirm the sprue and gate path, and run conservative first shots before increasing pressure. In our factory trials, this staged startup helps separate mold-design problems from process-setting problems.

What Post-Processing Is Required for 3D Printed Molds?

Post-processing is required to make a printed mold smooth, clean, dimensionally usable, and easier to release. This can include sanding to remove layer lines, assembling multiple prints, cleaning supports, checking critical dimensions, and applying a release aid or surface treatment before injection molding trials.

Schleifen: Das Schleifen kann helfen, Schichtlinien auf der Oberfläche des 3D-Druckmodells zu beseitigen. Beginnen Sie mit gröberem Schleifpapier und wechseln Sie nach und nach zu feineren Körnungen. Vermeiden Sie es, zu lange an der gleichen Stelle zu schleifen, um übermäßige Reibung und Hitze zu vermeiden, die die Oberfläche schmelzen könnten. Achten Sie darauf, nicht zu viel Material abzuschleifen, insbesondere an den Nähten, wenn der Druck später verklebt werden soll.

Bindung: Beim Verkleben empfiehlt es sich, den Kleber in kleinen Punkten aufzutragen, um einen engeren Kontakt zwischen den beiden Oberflächen zu gewährleisten, so als würde man sie mit einem Gummiband verbinden. Bei rauen oder klaffenden Nähten kann Bondo-Kleber oder Spachtelmasse verwendet werden, um eine glattere Oberfläche zu erzielen.

Färbung: Versuchen Sie, diesen Schritt in einem gut belüfteten und staubfreien Raum durchzuführen, um sicherzustellen, dass die Färbung auf allen Oberflächen gleichmäßig ist. Hängen Sie die Zielscheibe beim Sprühen mit einer Armlänge Abstand auf. Nach dem Bemalen des 3D-Druckmodells mit weichem Klebstoff muss es 1-2 Tage trocknen, bevor es poliert werden kann.

Einbau von Schraubenschlitzen: Die Anbringung von Schraubenschlitzen kann die Lebensdauer der 3D-gedruckten Schale verlängern. Um einen festen Sitz zu gewährleisten, sollten die Löcher am Modell etwas kleiner sein als die Schraubenschlitze. Sichern Sie das Modell aus Stabilitätsgründen und vermeiden Sie schnelle oder gewaltsame Eingriffe, um eine Verformung der Löcher zu vermeiden.

Silikonformen umklappen: Für dieses Verfahren werden ein 3D-Druckformkasten, Silikon, Harz, ein Messbecher und andere Materialien benötigt. Um das Volumen der Form zu berechnen, füllen Sie zuerst den 3D-Druckformkasten mit Wasser und gießen Sie das Wasser dann in den Messbecher.

Häufig gestellte Fragen

How many parts can a 3D printed mold produce?

A 3D printed mold can produce a small validation run or a limited production batch, but the realistic shot count depends on resin temperature, cavity thickness, gate stress, clamping pressure, and cooling time. Some printed inserts only survive a few dozen shots, while well-supported SLA or high-temperature resin molds may run hundreds of cycles. Treat the number as an engineering estimate, not a guarantee, and inspect the cavity, gates, vents, and part dimensions during the trial. Record each shot count and failure mode carefully.

What is the best 3D printing technology for injection molds?

SLA is usually the most practical starting point for 3D printed injection molds because it can produce smoother cavity surfaces and tighter details than many low-cost FDM setups. DLP and material jetting can also work when dimensional accuracy and surface finish are controlled. FDM is useful for fit checks or very rough trials, but layer lines, porosity, and lower heat resistance often create flash, poor surface quality, or early insert failure during actual injection molding. Match the technology to resin and pressure.

Can you use a 3D printed mold for production manufacturing?

A 3D printed mold can support production only when the volume, resin, tolerance, and surface requirements are modest. It is best used for prototype validation, bridge production, and low-volume trials where speed matters more than long tool life. For high-volume programs, abrasive materials, tight tolerances, or cosmetic surfaces, aluminum or steel tooling is still the safer production path because it holds dimensions, cooling performance, and clamping pressure more consistently over many cycles. Use printed tooling to learn before scaling, then lock the production mold specification.

What materials can be injection molded using 3D printed molds?

Lower-temperature thermoplastics are the safest candidates for 3D printed molds. PP, PE, TPE, and selected ABS or nylon grades can be tested when melt temperature, injection pressure, and cycle count stay within the printed insert limits. High-temperature engineering resins, glass-filled compounds, and abrasive materials are much riskier because they can soften, crack, or wear the printed cavity quickly. Always confirm the material data sheet, mold temperature, and expected shot count before committing to printed tooling. Start with conservative processing windows.

How much does a 3D printed injection mold cost?

The cost of a 3D printed injection mold is usually far lower than a CNC-machined production mold, but the exact range depends on insert size, resin type, surface finishing, validation work, and whether a support mold base is required. A simple printed insert can be inexpensive for design validation, while a more durable prototype tool with polishing, assembly, and trial molding costs more. The right comparison is total learning cost: how quickly the mold proves geometry, gating, shrinkage, and part function before production investment.

Do 3D printed molds need post-processing before use?

Yes. Most 3D printed molds need post-processing before injection molding trials. Typical work includes removing supports, cleaning uncured resin, sanding layer marks, checking cavity dimensions, adding vents if needed, and sometimes applying a coating to improve release or reduce porosity. The mold should also be assembled into a rigid support frame so clamping force does not crack the insert. Good post-processing improves surface finish, reduces flash risk, and makes trial data more reliable. Inspect the insert again after the first shots.

When Should You Choose 3D Printed Molds Over Traditional Tooling?

3D printed molds are best when speed, learning, and low-volume validation matter more than long production life. They are useful for prototype trials, bridge tooling, and simple or moderately complex parts where the resin, pressure, tolerance, and surface requirements stay within printed-insert limits.

Der Prozess der Erstellung von 3D-gedruckten Formen für das Spritzgießen folgt im Wesentlichen einem strukturierten Ansatz. Er beginnt mit dem Entwurf der Form mithilfe von CAD-Software und geht weiter mit der Feinabstimmung der Druckereinstellungen, um qualitativ hochwertige Drucke zu erzielen. Nachfolgende Nachbearbeitungsschritte, wie Schleifen und Polieren, können erforderlich sein, um die Oberfläche der Form zu verbessern.

Incorporating essential components, like plug-ins, and conducting comprehensive testing ensure functionality and precision. Once validated, the mold is primed for injection molding production, facilitating the rapid prototyping and manufacturing of plastic parts with intricate designs.
