Monitorização da pressão na cavidade na moldagem por injeção: guia completo

Acabou de sucatear 3.000 peças devido a marcas de rechupe¹ que o inspetor detetou demasiado tarde. O verdadeiro problema? Ninguém observava o que ocorria dentro da cavidade durante a injeção. A monitorização da pressão na cavidade mostra em tempo real as fases de enchimento, compactação e manutenção — permitindo detetar defeitos na máquina, não na expedição. Este artigo explica como funcionam os sensores, o que revelam as curvas de pressão e quando o investimento compensa.

O que é o Monitoramento da Pressão na Cavidade na Moldagem por Injeção?

A monitorização da pressão na cavidade utiliza sensores incorporados no molde para medir em tempo real a pressão do material fundido em cada ciclo de injeção. Mostra diretamente o que o plástico sofre durante o enchimento, a compactação e a manutenção — algo que a pressão medida na máquina não revela.

A prática consiste em integrar sensores de pressão num molde de injeção² para medir a pressão do material fundido em pontos específicos de cada ciclo. Ao contrário dos sensores da máquina, que apenas indicam o que o fuso está a fazer, os sensores da cavidade mostram o que o plástico efetivamente sofre dentro dela. Essa diferença importa. Muito.

Numa configuração convencional, o técnico ajusta velocidade de injeção, pressão de compactação e tempo de manutenção com base em observações externas — enchimentos incompletos, rebarba, marcas de rechupe e relatórios dimensionais. Quando vê o defeito, o ciclo já terminou. A monitorização da pressão transfere o ciclo de retorno da inspeção posterior para a deteção durante o processo.

O conceito nasceu da metodologia de moldagem científica, cujo objetivo é separar as quatro fases da moldagem por injeção — enchimento, compactação, manutenção e arrefecimento — e controlar cada uma por dados, não por intuição. A pressão na cavidade é a variável mais informativa dessa metodologia.

Porque é que a pressão na cavidade é importante para a qualidade da peça?

A pressão na cavidade é a única variável dentro do molde que controla diretamente o peso, as dimensões e a formação de defeitos durante o ciclo. A maioria dos defeitos surge nas fases de enchimento e compactação — e esta é a única variável que mede ambas diretamente. Uma marca de rechupe, alteração dimensional ou problema na linha de soldadura resulta de um evento de pressão ocorrido segundos antes dentro da cavidade.

Considere um exemplo prático. Suponha que está a moldar uma carcaça de policarbonato com uma parede nominal de 3mm e um ressalto que cria uma secção com 5mm de espessura. Se a pressão na cavidade junto ao ressalto diminuir demasiado depressa durante a fase de compactação, a secção espessa não fica devidamente compactada. Resultado: uma marca de afundamento que não passa na inspeção visual. Sem dados da pressão na cavidade, o engenheiro de processo estima a pressão e o tempo de compactação. Com esses dados, vê exatamente quando a pressão diminui e ajusta o perfil da pressão de manutenção para compensar.

As quatro categorias de defeitos que a monitorização da pressão da cavidade aborda com maior eficácia são:

1. Enchimentos incompletos. Se a curva de pressão nunca atingir o pico esperado no sensor do fim de enchimento, a cavidade não encheu completamente. Deteta-o logo no primeiro ciclo — não após produzir 500 peças.

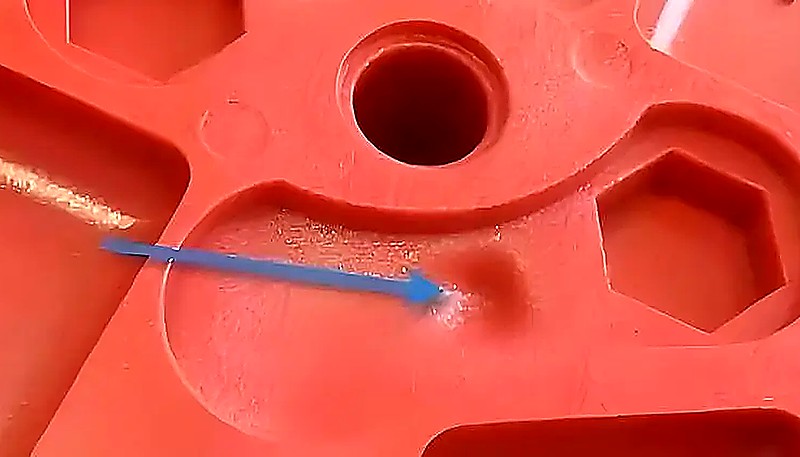

2. Marcas de rechupe e vazios. Estão diretamente relacionados com a queda da pressão de compactação. A curva mostra se a cavidade recebeu material suficiente durante a manutenção para compensar a contração volumétrica.

3. Rebarba. Pressão excessiva na cavidade — sobretudo quando ultrapassa o limite da força de fecho da máquina — antecede a formação de rebarba. A curva avisa antes de a rebarba aparecer na peça.

4. Variação dimensional. A pressão na cavidade durante a compactação determina diretamente o peso e as dimensões da peça. Estudos mostram que controlar o pico dentro de ±2% permite manter dimensões críticas em ±0,05 mm em peças de tolerância apertada.

Como funciona um sensor de pressão da cavidade?

Um sensor de pressão na cavidade é um transdutor incorporado no molde que converte, em tempo real, a pressão do material fundido num sinal elétrico. Dois tipos dominam o mercado: contacto direto, piezoelétrico, e indireto, por deformação. Cada um tem compromissos que afetam a posição e a vida útil em produção.

Os sensores piezoelétricos³ diretos ficam nivelados com a superfície da cavidade e medem a pressão por um diafragma em contacto com o plástico. Oferecem resposta inferior a um milissegundo e a leitura mais exata da pressão real. Em contrapartida, exigem uma bolsa usinada no aço, são sensíveis a danos durante o manuseamento do molde e precisam de amplificadores de carga para converter o sinal piezoelétrico em tensão utilizável.

Sensores indiretos com extensómetro são montados atrás de um pino extrator ou inserto. Não tocam no material fundido; medem a deformação elástica do aço sob pressão. São mais duráveis, mais fáceis de instalar em moldes existentes e mais baratos. Porém, respondem mais lentamente e a leitura depende do percurso mecânico de transmissão, como diâmetro do pino, folga e dureza do aço, o que complica a calibração.

Uma terceira opção em crescimento são sensores ultrassónicos sem contacto, montados fora do molde, que medem a pressão através da parede de aço. Eliminam por completo as bolsas para sensores, mas a exatidão ainda é limitada — servem melhor para acompanhar tendências do que para medir pressão absoluta.

Quais são os principais parâmetros das curvas de pressão da cavidade?

Os principais parâmetros de uma curva são a inclinação de enchimento, o ponto de comutação, o patamar de compactação, o tempo de congelamento do ponto de injeção e a taxa de queda durante o arrefecimento. Uma curva típica parece uma cadeia montanhosa com picos e vales distintos. Cada região corresponde a uma fase específica do ciclo, e engenheiros experientes leem-na como um gráfico de diagnóstico.

Fase de enchimento (subida até ao pico). A curva sobe acentuadamente quando o material entra na cavidade. A inclinação indica a velocidade: quanto maior, mais rápida a injeção. Uma mudança durante a subida revela alterações da resistência ao fluxo — talvez o material atravesse uma secção fina ou uma curva acentuada da geometria.

Ponto de comutação. É quando a máquina passa do enchimento controlado por velocidade para a compactação controlada por pressão. Na curva, é o ponto de inflexão no topo da subida. Uma comutação suave produz um pico arredondado. Uma transição brusca cria um pico agudo seguido de uma queda — essa sobrepressão pode causar rebarba ou variação de peso.

Fase de compactação (patamar). Após a comutação, a pressão deve estabilizar num patamar — material adicional é empurrado para a cavidade para compensar a contração volumétrica durante o arrefecimento. A altura e a duração determinam diretamente o peso, as dimensões e a probabilidade de marcas de rechupe.

Congelamento do ponto de injeção. Durante a manutenção, o ponto solidifica e interrompe o fluxo. Na curva, o patamar termina e a pressão começa a cair, embora a máquina continue a aplicar pressão. Este momento é crítico: tempo adicional depois dele desperdiça energia. Saber exatamente quando ocorre permite otimizar com precisão o tempo de manutenção.

Arrefecimento e queda. Após o congelamento do ponto, a pressão diminui à medida que o material contrai e arrefece. A taxa depende da geometria, do comportamento de contração e da temperatura do molde. Uma queda anormalmente rápida numa região pode indicar um ponto quente ou um circuito de refrigeração insuficiente.

Como utilizar os dados de pressão na cavidade para otimizar a janela de processo?

Recolher dados de pressão da cavidade é uma coisa. Agir com base neles é outra. O fluxo de trabalho prático é o seguinte:

Etapa 1: estabeleça uma curva-padrão. Execute 50–100 ciclos com os parâmetros validados. Registe a pressão em cada sensor e calcule a média das curvas para criar a referência, a sua «curva-padrão». Ela será a base de comparação de todos os ciclos de produção.

Etapa 2: defina faixas de tolerância. Estabeleça limites superior e inferior aceitáveis para pico de pressão, nível do patamar, tempo de congelamento e pressão no fim da manutenção. Os limites devem basear-se em dados dimensionais e visuais de qualidade — não em percentagens arbitrárias.

Etapa 3: monitorize em tempo real. Sistemas modernos, como Priamus, Kistler e RJG, comparam a curva de cada ciclo com a curva-padrão dentro das faixas de tolerância. Se ficar fora da faixa, o sistema sinaliza-a e pode encaminhar automaticamente a peça para um recipiente de quarentena.

Etapa 4: diagnostique as causas pelas diferenças da curva. Aqui a experiência conta. Um pico inferior ao normal geralmente indica velocidade de enchimento insuficiente ou alteração da viscosidade. Um patamar mais curto sugere congelamento antecipado do ponto, talvez por menor temperatura do material. Um ponto de comutação deslocado indica inconsistência da máquina.

Quando deve investir na monitorização da pressão na cavidade?

A monitorização da pressão compensa quando as tolerâncias são inferiores a ±0,1 mm ou a conformidade regulamentar exige validação documentada do processo. Nem todo molde precisa de sensores. Em peças comuns com tolerâncias de ±0,5 mm e especificações estéticas amplas, o investimento é difícil de justificar. Mas em situações específicas, o retorno é claro e rápido.

Peças médicas e automóveis. Os requisitos regulamentares, como FDA, ISO 13485 e IATF 16949, exigem cada vez mais validação documentada. Os dados de pressão fornecem prova objetiva de que cada ciclo cumpriu as condições validadas — não apenas de que uma amostra aleatória passou na inspeção.

Moldes com muitas cavidades. Num molde de 32 cavidades, a monitorização deteta bloqueios ou desequilíbrios individuais invisíveis nos dados da máquina. Uma cavidade bloqueada em 32 significa 3% de sucata — que cresce rapidamente em 500.000 ciclos anuais.

Plásticos de engenharia com tolerâncias apertadas. Materiais como PEEK, LCP e nylons com fibra de vidro têm janelas de processamento estreitas. A monitorização deteta alterações de viscosidade entre lotes antes que produzam peças fora da especificação.

Produções longas. O custo por peça da monitorização cai drasticamente com o volume. Um sistema de $10,000 amortizado em 2 milhões de peças acrescenta meio cêntimo por peça — insignificante comparado com uma única remessa rejeitada.

Quais são as limitações da monitorização da pressão na cavidade?

A monitorização é limitada pela fragilidade e sensibilidade da posição dos sensores, excesso de dados e incapacidade de detetar defeitos estéticos. Eis o que os fornecedores não dizem na primeira conversa.

Os sensores falham. Os piezoelétricos são particularmente frágeis. Um montador descuidado pode destruir um sensor de $2,000 durante a instalação. Os ciclos térmicos degradam o desempenho ao longo de milhares de ciclos. É preciso um plano de manutenção e recalibração — caso contrário, tomará decisões com dados à deriva.

A posição é tudo. Um sensor no lugar errado fornece dados enganosos. Perto demais do ponto de injeção mede a pressão do canal, não o comportamento da cavidade. Longe demais do último ponto a encher não capta a região mais crítica. A maioria dos engenheiros usa dois locais: perto do ponto, para monitorizar injeção e compactação, e perto do fim de enchimento, para confirmar o enchimento completo.

O excesso de dados é real. Um sensor gera milhares de pontos por ciclo. Um molde com 4 sensores a operar continuamente produz terabytes por ano. Sem software adequado para filtrar, analisar tendências e alertar, obtém uma base enorme que ninguém consulta. O sistema só é tão útil quanto a análise que o suporta.

O custo acumula-se em moldes multicavidade. Se cada cavidade precisar do seu sensor, um molde de 16 cavidades exige 32 sensores, um no ponto e outro no fim de cada cavidade. A $1,500–$3,000 por canal, são $48,000–$96,000 só em sensores — antes do sistema, cablagem e instalação.

Nem todos os defeitos estão ligados à pressão. Estrias de cor, contaminação, marcas dos pinos extratores e defeitos da superfície do molde nada têm a ver com ela. Monitorizá-la não evita esses problemas. É uma ferramenta poderosa, mas apenas uma ferramenta — não um sistema de qualidade completo.

Conclusão: se sucateia mais de 2% das peças por defeitos do processo, a monitorização geralmente paga-se em 6–12 meses. Comece com um sensor no molde de maior volume e tolerância mais apertada. Demonstre o retorno nessa ferramenta e depois amplie.

Se estiver a comparar fornecedores para um programa de produção monitorizado, utilize o nosso guia para seleção de fornecedores de moldagem por injeção para verificar a maturidade do controlo do processo, os registos de validação, a disciplina de manutenção dos sensores e as regras de escalonamento da qualidade antes de adjudicar a ferramenta.

Perguntas Frequentes Sobre Monitorização da Pressão na Cavidade

O que é a pressão na cavidade na moldagem por injecção?

A pressão na cavidade é a força por área unitária exercida pelo plástico fundido dentro da cavidade do molde durante as fases de injecção, compactação e retenção do ciclo de moldagem. É normalmente medida em bar ou psi usando sensores de pressão embutidos directamente no aço do molde. Esta medição reflecte as condições real que o material experimenta dentro da cavidade — em contraste com a pressão na máquina, que apenas mostra o que a unidade de injecção está entregando da nozzle. A pressão na cavidade influencia directamente o peso da peça, dimensões, qualidade superficial e integridade estrutural do componente moldado final.

De quantos sensores de pressão da cavidade preciso por molde?

A maioria das aplicações de produção utiliza dois sensores por cavidade: um colocado perto do ponto de injeção para monitorizar o comportamento da injeção e da compactação, e outro perto do fim do enchimento para confirmar o enchimento completo da cavidade. Para peças simples com tolerâncias amplas, um único sensor pode ser suficiente. Nos moldes de várias cavidades, uma abordagem prática consiste em instrumentar cavidades representativas em vez de todas as cavidades e extrapolar depois os resultados. O número exato depende da complexidade da geometria da peça, dos requisitos de tolerância, do seu orçamento e do nível de documentação da qualidade exigido pelo cliente ou pela entidade reguladora.

Qual é a diferença entre a pressão na cavidade e a pressão no bico?

A pressão no bico é medida no bico de injeção da máquina e reflete a força de saída do parafuso durante a injeção. A pressão da cavidade é medida no interior do molde e reflete a pressão a que o plástico está efetivamente sujeito durante o enchimento, a compactação e o arrefecimento na cavidade. A diferença entre ambas representa a pressão perdida no jito, no sistema de canais e no ponto de injeção. Esta queda de pressão pode ser considerável — frequentemente, 30–60% da pressão no bico é consumida antes de o fundido entrar na cavidade, consoante o comprimento e o diâmetro do canal e o projeto do ponto de injeção.

A monitorização da pressão da cavidade consegue detetar a qualidade da linha de soldadura?

Sim, a monitorização da pressão na cavidade fornece informação direta sobre a formação e a resistência das linhas de soldadura. Quando duas frentes de fluxo se encontram no interior da cavidade, a pressão no local da linha de soldadura indica o grau de fusão entre as frentes. Uma pressão mais elevada na cavidade junto da linha de soldadura significa melhor entrelaçamento molecular através da interface, resultando numa linha de soldadura mais resistente. Isto é particularmente valioso para peças estruturais em que a integridade da linha de soldadura é um parâmetro de desempenho crítico e uma falha nessa zona pode comprometer todo o conjunto.

O que é a moldação científica e qual é a relação da pressão na cavidade com este processo?

A moldagem científica é uma metodologia baseada em dados que separa o processo de moldagem por injeção em quatro fases distintas — enchimento, compactação, manutenção e arrefecimento — e controla cada uma de forma independente com base em variáveis mensuráveis, em vez de depender apenas das definições da máquina. A pressão da cavidade é a principal variável de medição na moldagem científica, pois reflete diretamente o que o material está efetivamente a fazer dentro do molde. Ao monitorizar a pressão da cavidade em locais essenciais, os engenheiros podem estabelecer parâmetros de processo repetíveis e transferíveis que produzem peças consistentes, independentemente da máquina ou das instalações onde o molde é utilizado.

Quanto custa implementar a monitorização da pressão da cavidade?

Um sistema básico de monitorização de dois canais — incluindo sensores de pressão na cavidade, amplificador de carga ou condicionador de sinal, equipamento de aquisição de dados e software básico de análise — custa normalmente entre $5,000 e $15,000 para uma aplicação de cavidade única. Para uma monitorização integral da produção num molde de produção multicavidades com software de análise abrangente, capacidade de desvio automático das peças e painéis de tendências históricas, os custos podem variar entre $30,000 e mais de $100,000. O investimento total aumenta diretamente em função do número de canais de sensores, da sofisticação da plataforma de análise e dos requisitos de integração da fábrica.

Posso instalar sensores de pressão na cavidade num molde existente?

Sim, a adaptação posterior é comum e prática. Os sensores extensométricos montados atrás dos pinos extratores existentes são a opção de adaptação mais utilizada, pois exigem alterações mínimas ao molde — normalmente, basta maquinar uma cavidade atrás de um pino existente e encaminhar o cabo através da placa extratora. Também é possível instalar posteriormente sensores piezoelétricos diretos, mas estes exigem uma maquinação mais extensa do aço da cavidade para criar um alojamento embutido para o diafragma do sensor. O custo da adaptação é significativamente inferior ao da integração de sensores num molde novo desde o início.

A monitorização da pressão na cavidade funciona com todos os materiais plásticos?

A monitorização da pressão da cavidade funciona com todos os materiais termoplásticos, desde resinas de uso corrente como PP e PE até plásticos de engenharia de alto desempenho como policarbonato, nylon e PEEK. No entanto, as características da curva de pressão diferem significativamente entre materiais. Os materiais altamente viscosos, como o policarbonato e o PEEK, geram pressões de enchimento mais elevadas e curvas com formas diferentes das dos materiais de baixa viscosidade, como o polipropileno. Os limiares de monitorização, os intervalos de tolerância e os parâmetros da curva de referência têm de ser calibrados de forma independente para cada combinação específica de material e molde, de modo a fornecer dados relevantes para o controlo do processo durante a produção.

Está pronto para implementar a monitorização da pressão na cavidade?

Se produz peças de precisão com tolerâncias apertadas — sobretudo para os setores médico, automóvel ou eletrónico — a monitorização da pressão da cavidade já não é opcional. É assim que passa de «pensamos que o processo está bom» para «podemos provar que cada ciclo cumpriu as especificações».
