¿Qué son las normas de acabado superficial SPI y cómo elegir la adecuada?

¿Qué es la norma SPI de acabado superficial?

La norma de acabado superficial SPI¹ es un sistema de cuatro grados (de A a D) que define la calidad de la superficie de la cavidad del molde.

Consulte nuestra guía de selección de proveedores para la preparación de RFQ y calificación de vendedores.

Para una visión más amplia del diseño de moldes de inyección, nuestra guía principal aborda la estructura del utillaje, el control térmico y los compromisos de fabricabilidad.

La norma de acabado superficial SPI es un sistema de clasificación utilizado en proyectos de moldeo por inyección para definir los requisitos cosméticos y táctiles del acabado de las piezas de plástico moldeadas. Para los compradores, ofrece un lenguaje común para la cotización, el pulido de moldes², las muestras de inspección y la aprobación de la pieza final.

Estos estándares proporcionan un lenguaje común entre diseñadores industriales, ingenieros, fabricantes de moldes, gerentes de proyecto y equipos de calidad. Cuando todos hacen referencia al mismo grado SPI, se elimina la ambigüedad sobre cómo debe verse una superficie, cuánto esfuerzo de pulido se requiere y qué costo y tiempo de entrega esperar. El sistema SPI también ayuda a cerrar las brechas de comunicación entre los OEMs y los talleres de moldes en el extranjero, donde una terminología diferente o estándares regionales como VDI 3400 podrían crear confusión.

Los estándares se clasifican en cuatro grados principales, y cada grado debe vincularse a un objetivo cosmético claro, un método de inspección, una elección de resina y un presupuesto de herramienta antes de finalizar la cotización del molde:

Grado A (brillante/pulido con diamante): acabado tipo espejo para piezas ópticas, transparentes o de estética prémium en las que los arañazos y las marcas de hundimiento resultan muy visibles.

Grado B (semibrillante/papel): acabado liso sin gran reflexión.

Grado C (mate/piedra): acabado industrial estándar no reflectante.

Grado D (texturizado/chorreado): acabado rugoso creado mediante chorreado en seco o mecanizado por descarga eléctrica (EDM).

¿Cuáles son los parámetros técnicos de los acabados SPI?

Los parámetros técnicos para los acabados SPI son la rugosidad superficial (Ra), el método de pulido y el ángulo de desmoldeo mínimo por grado.

Para garantizar la fabricabilidad, los ingenieros deben respetar unos valores medios de rugosidad (Ra) y unos requisitos específicos de ángulo de desmoldeo. La siguiente tabla detalla las doce designaciones principales de SPI.

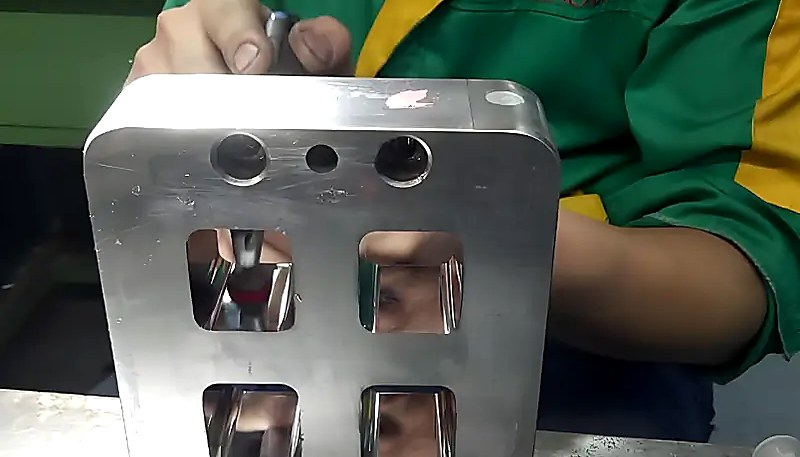

¿Cómo se ejecuta paso a paso el proceso de pulido?

Lograr un acabado SPI específico es un proceso de fabricación sustractivo aplicado al acero de la cavidad del molde.

Mecanizado de desbaste: el núcleo y la cavidad del molde se mecanizan por CNC hasta obtener la forma aproximada. La superficie queda rugosa y suele mostrar marcas de herramienta.

Pulido con piedra (nivelación): los matriceros emplean piedras abrasivas para eliminar las marcas de las herramientas CNC y nivelar la superficie. Es la base para los grados C.

Pulido con papel: si se requiere un acabado más liso, la superficie se lija con papel de lija de grano progresivamente más fino (de 320 a 600). Así se obtienen los grados B.

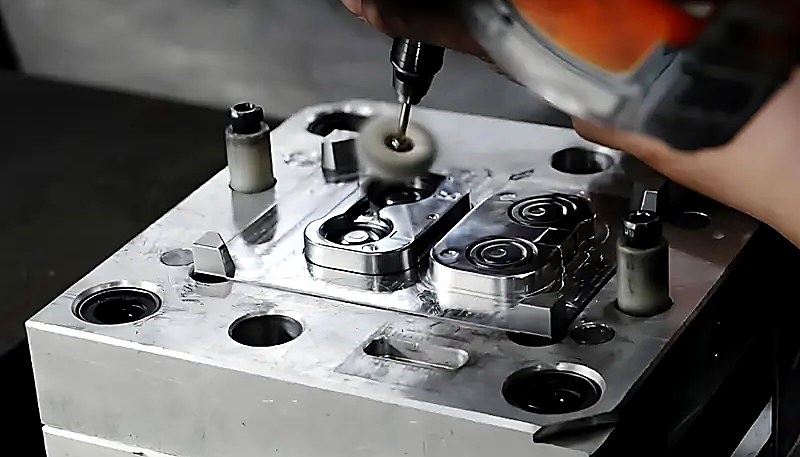

Abrillantado con diamante (opcional): para los grados A, se aplica una pasta de diamante a una herramienta rotativa de abrillantado. El acero se pule hasta alcanzar una reflectividad óptica.

¿Cuáles son las ventajas y desventajas de cada categoría de grados?

Las ventajas y desventajas de los grados SPI se definen por la compensación entre el nivel de pulido superficial, el costo de la herramienta y la visibilidad de defectos.

¿Qué Consejos Prácticos Ayudan a Optimizar la Selección del Acabado Superficial?

Compatibilidad de materiales: no todas las resinas pueden reproducir todos los grados SPI. PC, PMMA y ABS suelen conservar bien los acabados de grado A muy brillantes, mientras que PP, POM y nailon pueden presentar texturas distintas según la dirección del flujo. Los grados reforzados con vidrio son los más difíciles, porque las fibras se transparentan por encima de C-1. Si especifica una superficie de clase A para nailon con un 30 % de fibra de vidrio, presupueste acero S136 o H13, pulido adicional y una aprobación de muestras realista.

Estrategia frente a las marcas de hundimiento: las marcas de hundimiento son más visibles en superficies brillantes de grado A, donde incluso una depresión de 0,05 mm puede destacar bajo la iluminación de inspección. En superficies mate de grado C o texturizadas de grado D, el mismo hundimiento resulta mucho menos evidente. Utilice el grado A solo en superficies orientadas al comprador y aplique C o D en las caras ocultas con nervaduras, resaltes o variaciones de espesor. Este enfoque de grados combinados puede reducir el coste de pulido entre un 30 % y un 50 % sin perjudicar la calidad percibida.

Gestión de costes: la mano de obra de pulido es un coste variable importante en la fabricación de moldes. Pasar de C-1 a A-1 puede añadir entre un 15 % y un 30 % al coste del molde, porque el abrillantado con diamante es un trabajo especializado lento. Las nervaduras profundas, los destalonados y las líneas de partición complejas aumentan ese multiplicador. Asigne grados por zonas: grado A en la cara estética principal, grado B en las superficies secundarias y C o D en las caras ocultas. Así el molde sigue siendo competitivo y disminuye el riesgo de mantenimiento durante la producción.

¿Cuáles son los escenarios de aplicación habituales?

Los escenarios comunes de aplicación SPI se corresponden con el tipo de producto: las lentes ópticas usan A-1, las carcasas de consumo usan B-1 y los agarres de herramientas usan D-2.

SPI A-1 (diamante n.º 1): lentes de faros de automóviles, prismas ópticos, pipetas médicas y envases cosméticos prémium donde una transparencia impecable es el principal argumento de venta. Cualquier defecto superficial, microarañazo o línea de flujo se vuelve visible de inmediato bajo luz directa, por lo que solo el pulido de acero de máxima calidad y un control meticuloso del proceso permiten obtener este acabado de forma constante. A-1 también se especifica para ventanas de dispositivos médicos y componentes del recorrido de fluidos donde la rugosidad superficial podría retener contaminantes o afectar a la dinámica de fluidos.

SPI A-2 (diamante n.º 2): pantallas de teléfonos inteligentes, estuches cosméticos de alta gama, molduras interiores de automóviles y carcasas de productos de consumo prémium donde el atractivo visual influye directamente en la calidad percibida. A-2 proporciona una reflectividad casi especular con algo más de tolerancia a las marcas de herramienta que A-1, por lo que es una opción práctica para superficies visibles que siguen exigiendo una apariencia pulida y profesional en entornos minoristas competitivos. Los fabricantes de electrónica de consumo suelen elegir A-2 para marcos de pantalla y paneles de control que deben parecer prémium sin incurrir en los costes de utillaje de A-1.

Cuándo Usar Acabados Texturizados e Industriales

SPI B-1 (papel n.º 1): teclas de teclado, carcasas destinadas a pintura, envolventes de electrónica de consumo y cubiertas de electrodomésticos. Los acabados de grado B aportan suficiente lisura para operaciones posteriores al moldeo, como pintar, imprimir o aplicar revestimientos texturizados, sin el gasto del pulido con diamante. Según nuestra experiencia, B-1 es el grado más rentable cuando la pieza recibirá un tratamiento superficial secundario después del moldeo. Este grado también se utiliza ampliamente en soportes estructurales internos y componentes ocultos que requieren una superficie limpia y uniforme para un buen ajuste de montaje.

SPI C-3 y grados D: mangos de herramientas eléctricas, cubiertas de columnas de dirección, carcasas de portátiles reforzados, envolventes de equipos para exteriores y cualquier aplicación en la que la combinación de agarre, durabilidad y ocultación visual de los artefactos del procesamiento sea más importante que el brillo. Los acabados texturizados de grado D son especialmente eficaces para ocultar marcas de hundimiento, líneas de soldadura y marcas de flujo que resultarían evidentes en una superficie pulida; por eso son la opción predeterminada para componentes estructurales e industriales.

¿Cómo Se Elige el Acabado SPI Correcto Paso a Paso?

Elegir el acabado SPI correcto es un proceso de cinco pasos: definir la función, verificar el polímero, revisar la conicidad, establecer el presupuesto y luego consultar a su moldeador.

Defina la funcionalidad: ¿la pieza debe ser transparente? (Elija A). ¿Necesita agarre o una superficie táctil? (Elija D). ¿Debe desmoldearse fácilmente con un ángulo de salida mínimo? (Elija C). Comience cada selección SPI anotando el requisito funcional, no la preferencia estética. En muchos casos, el objetivo cosmético entra en conflicto con la necesidad funcional; cuanto antes ponga de manifiesto esa tensión, antes podrá resolverla con su socio de utillaje.

Compruebe el polímero: ¿el material está sin carga o reforzado con fibra de vidrio? Si está reforzado con vidrio, limite sus expectativas a B-3 o C-1, porque la orientación de las fibras en la superficie crea vetas visibles que ningún grado de pulido puede eliminar. Registre el grado de resina, el porcentaje de carga, el color, el brillo objetivo y las muestras de color en el documento de especificación SPI para evitar ambigüedades entre el comprador y el moldeador.

Revise los requisitos de ángulo de salida: compruebe su modelo CAD. Si las paredes verticales tienen 0 grados o 0,5 grados de salida, no puede utilizar una textura (grado D), porque la superficie rugosa aumenta la fricción durante la expulsión y hará que la pieza se atasque o deforme. Debe añadir al menos entre 1 y 3 grados de salida para acabados texturizados o cambiar a un acabado pulido que permita ángulos menores.

Determine el presupuesto: si el coste es el factor principal, especifique SPI C-1. Es el acabado mecanizado estándar que requiere un posprocesamiento mínimo y puede obtenerse con acero para herramientas P20 estándar. Pasar de C-1 a A-2 puede añadir entre un 20 % y un 40 % al coste del molde por las horas de pulido adicionales. Solicite siempre una cotización del utillaje que indique el grado SPI exacto, no solo un nivel de acabado predeterminado.

Consulte al moldeador: antes de finalizar, pregunte al moldeador por inyección si el acabado elegido requiere aceros de molde específicos, como H13 en lugar de P20, que podrían afectar al plazo de entrega y al coste. Un moldeador experimentado también puede indicarle si el acabado se comportará bien con la resina elegida, si las marcas de los pasadores eyectores serán visibles con el nivel de acabado objetivo y si alguna operación secundaria, como la pintura o la superposición de texturas, es compatible con el grado SPI base.

¿Qué preguntas frecuentes sobre acabado SPI hacen los compradores?

¿Cuál es la diferencia entre los estándares SPI y VDI 3400?

SPI se utiliza comúnmente en proyectos de moldeo por inyección en Norteamérica, mientras que VDI 3400 se emplea ampliamente en la comunicación de herramientas en Europa. Ambos describen la textura superficial, pero no se corresponden perfectamente porque los métodos de medición y las familias de texturas difieren. Si un plano menciona un estándar y el proveedor utiliza otro, solicite una tabla de conversión, una placa de textura o una muestra aprobada. Esto evita que la misma superficie sea interpretada de manera diferente por el diseñador, el fabricante del molde, el inspector final y el comprador durante la aprobación de producción.

¿Puedo cambiar el acabado superficial después de fabricar el molde?

En ocasiones, pero la dirección del cambio es muy importante. Pasar de una superficie pulida a una textura más rugosa es frecuentemente posible porque la herramienta puede ser pulverizada, grabada o texturada después del pulido. Pasar de una superficie rugosa o de EDM a un acabado brillante es mucho más difícil porque se debe remover y repulir el acero, lo cual puede alterar dimensiones críticas. Nervaduras profundas, zonas de cierre y paredes verticales texturadas también pueden requerir una revisión adicional de conicidad y muestras. Por eso la intención del acabado final debe ser definida durante el DFM, no después del primer muestreo, para evitar retrabajos costosos y demoras.

¿El acabado superficial afecta el tiempo de ciclo?

Sí. Un acabado brillante puede requerir un enfriamiento más cuidadoso, una expulsión más lenta y una mejor ventilación para evitar marcas de arrastre o estrés cosmético. Un acabado texturado puede aumentar la adherencia de la pieza si la conicidad es demasiado baja, lo cual puede retardar la expulsión o causar rozaduras. El acabado superficial también influye en los estándares de inspección porque los defectos cosméticos son más visibles en piezas brillantes. Para la planificación de producción, los ingenieros deben revisar conjuntamente el acabado, el material, el ángulo de conicidad, la disposición de expulsión, los criterios de defectos aceptables, las marcas de manejo esperadas y los objetivos de tiempo de ciclo antes del muestreo.

¿Qué acabado SPI es mejor para piezas plásticas pintadas?

SPI B-1 o B-2 suele ser un punto de partida práctico para piezas plásticas pintadas porque la superficie es lo suficientemente lisa para la adhesión del recubrimiento, pero no tan costosa como un acabado espejo grado A. La elección exacta depende del sistema de pintura, el tipo de resina, la compatibilidad del imprimante, el nivel de brillo esperado y si la pieza será lijada antes de pintar. Una superficie muy rugosa puede transmitir la textura a través de la pintura, mientras que una superficie excesivamente brillante puede reducir la adhesión del imprimante. Siempre confirme el proceso de recubrimiento con piezas de muestra antes de comprometerse con la producción en masa, especialmente para acabados multicapa o metálicos.

¿El acero del molde afecta el acabado SPI final?

Absolutamente. No se puede lograr cada acabado en cada grado de acero. Los acabados de espejo normalmente requieren acero de herramienta de alta calidad como H13 o S136 con pulido cuidadoso, mientras que materiales más blandos o herramientas de aluminio pueden limitar la calidad superficial alcanzable. La dureza del acero, la limpieza, la uniformidad del tratamiento térmico, las reparaciones por soldadura y las capas de recalcado por EDM pueden afectar la apariencia final. Para piezas cosméticas críticas, la cotización del molde debe especificar el tipo de acero, el objetivo de acabado, el método de inspección y cualquier muestra de textura o brillo necesaria para aprobación antes de liberar la herramienta para producción.

¿Cómo afecta el grado de acabado SPI al costo del moldeo por inyección?

El grado de acabado SPI tiene un impacto directo y significativo en el costo del molde. Pasar de un acabado de piedra grado C a un pulido de diamante grado A puede aumentar el tiempo de fabricación del molde entre un 15 y un 30 por ciento, ya que cada paso hacia arriba requiere progresivamente más trabajo manual de pulido. Los acabados de grado A también pueden requerir acero para herramientas de mayor calidad, rondas adicionales de muestreo y criterios de inspección cosmética más estrictos durante la producción. Para proyectos sensibles al presupuesto, los ingenieros a menudo especifican acabados de grado A solo en superficies visibles, mientras utilizan grados C o D en superficies no visibles o internas para equilibrar la apariencia con la inversión total en herramientas.

¿Cuál es la conclusión sobre los estándares de acabado superficial SPI?

La conclusión sobre las normas de acabado superficial SPI viene determinada por la función, las restricciones y los compromisos explicados en esta sección. Elegir el acabado superficial SPI correcto no es solo una decisión estética: determina el acero del molde, el ángulo de salida necesario para un desmoldeo limpio y el coste final del utillaje. Aunque los grados SPI A ofrecen una apariencia prémium de calidad óptica, conllevan mayores costes de mantenimiento y fabricación. Los grados SPI C y D ofrecen superficies prácticas y resistentes que ocultan defectos de moldeo y reducen los costes de utillaje. Los ingenieros deben equilibrar los requisitos visuales con las realidades físicas del polímero y la geometría de la pieza elegidos. Consulte nuestra Guía completa de moldes de inyección para obtener una visión integral.
