Tu cotización de herramienta acaba de llegar—en algún lugar entre $15,000 y $80,000. La primera pregunta que tu jefe hace no es sobre el diseño de la pieza. Es: “¿Cuántos ciclos vamos a obtener realmente de esta cosa?” Pregunta razonable. La respuesta no es un solo número—es una decisión que tomas antes de que se corte el acero.
La vida útil de un molde de inyección varía desde 500 ciclos para una herramienta prototipo hasta más de 1,000,000 de ciclos para un molde de producción templado. El número depende del grado de acero del molde, el material que se moldea, la disciplina de mantenimiento y el diseño de refrigeración—no de la suerte o la marca. Este artículo desglosa cada factor para que puedas pronosticar con precisión la vida del molde y evitar el error más costoso en herramienta: comprar la clase incorrecta de molde para tu volumen de producción.
- Los moldes de producción en acero H13 o S136 suelen durar 500.000–1.000.000+ ciclos.
- La clasificación SPI Clase 101–105 se correlaciona directamente con la vida útil esperada—ajústela a su volumen.
- Los materiales abrasivos y corrosivos (con carga de vidrio, PVC) reducen la vida útil del molde entre un 30–60%.[4]
- El mantenimiento preventivo cada 50.000–100.000 ciclos es la palanca de ROI más importante.
- El grado del acero es la decisión inicial más importante: cambiar después de la construcción del molde no es una opción.
¿Qué es la vida útil de un molde de inyección y por qué es importante?
La vida útil de un molde de inyección[1] es el número total de ciclos de producción que ofrece antes de que las piezas queden fuera de las tolerancias aceptables. Es importante porque el coste del molde es una inversión fija que se amortiza entre todas las piezas producidas. Que un molde con capacidad nominal para 500,000 ciclos se use en un programa de un millón de unidades no es un fallo de ingeniería, sino un problema presupuestario que comenzó en la revisión del diseño.
El sector utiliza el sistema de clasificación de moldes SPI como lenguaje común.[1] Los moldes Class 101 se fabrican para más de 1,000,000 de ciclos, con acero para herramientas endurecido y circuitos de refrigeración completos. Los moldes Class 105 son prototipos desechables, fabricados para 500 inyecciones o menos, a menudo en aluminio o acero blando. Si no determina qué clase necesita, pagará de más o recibirá un molde que falle a los 200,000 ciclos cuando su programa requiera 800,000.
La lógica financiera es sencilla. Un molde Clase 101 de $60,000 que produce 1,000,000 de piezas cuesta $0.06 por pieza en amortización de herramienta. Un molde Clase 103 de $20,000 que necesita reemplazo a los 500,000 ciclos cuesta $0.04 por pieza—pero requiere una segunda inversión de $20,000 para las siguientes 500,000 piezas, llevando el total a $0.08 por pieza. Hacer coincidir la clase de molde con el volumen de producción no es solo disciplina de ingeniería; es economía básica por unidad.
¿Cuáles son las Clases de Molde SPI y sus Números de Ciclos Esperados?
La clasificación de moldes SPI proporciona un marco estandarizado de cinco clases que vincula directamente la calidad de construcción del molde con el número de ciclos de inyección esperado.
| Clase SPI | Ciclos esperados | Acero típico | Lo mejor para |
|---|---|---|---|
| Clase 101 | 1,000,000+ | H13, S136, P20 endurecido | Producción de alto volumen, automotriz, médico |
| Clase 102 | 500,000–1,000,000 | P20, 420 SS | Volumen medio-alto, abrasión moderada |
| Clase 103 | 100,000–500,000 | P20, 1.2311 | Series de producción estándar |
| Clase 104 | 100,000 o menos | P20 blando, acero 1018 | Bajo volumen o producción limitada |
| Clase 105 | Menos de 500 | Aluminio, epoxi | Solo para prototipo y verificación de concepto |
Estos son puntos de referencia de la industria, no garantías. Un molde Clase 102 que procesa una pieza de polipropileno sin carga con mantenimiento regular alcanzará cómodamente el extremo superior de su rango. El mismo molde procesando nailon con carga de vidrio 30% sin un programa de mantenimiento podría no llegar a los 200.000 ciclos. El grado del acero establece el límite máximo; todo lo demás determina si se alcanza.
Un aspecto que los compradores suelen pasar por alto: la Clase 101 no significa “indestructible”. Significa que el molde se construyó según un estándar que permite alcanzar más de 1 millón de ciclos en condiciones normales de funcionamiento. Aún es necesario limpiarlo, lubricarlo y reemplazar los componentes de desgaste según el programa. Ignorar el mantenimiento de una herramienta Clase 101 es como comprar un coche premium y nunca cambiar el aceite: el grado solo determina lo que es posible, no lo que es automático.
¿Cómo afecta el grado del acero del molde a la duración del molde?

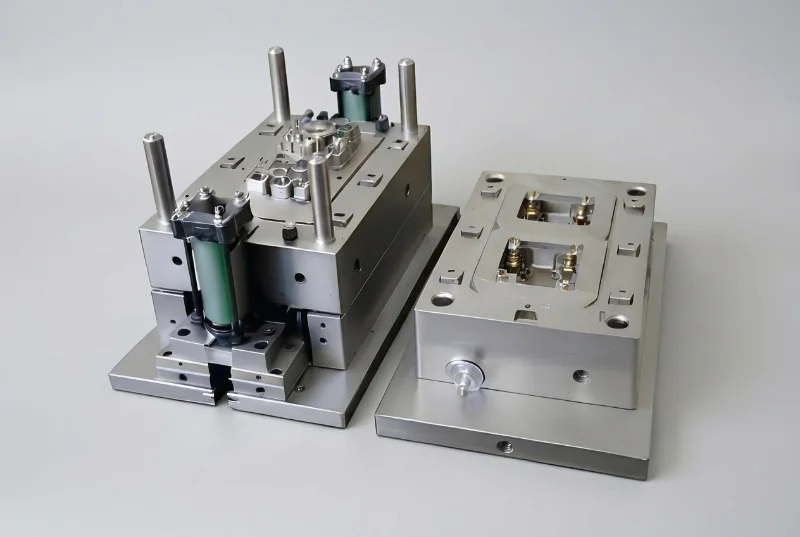

El acero para moldes[2] es el factor que más determina la vida útil del molde. La dureza, la conductividad térmica y la resistencia a la corrosión interactúan con las exigencias específicas de la pieza y el material.
Según las referencias [2] y [3], P20 es la opción habitual: preendurecido a 28–34 HRC, fácil de mecanizar y rentable para producción estándar. Es adecuado para moldes Class 102–103 que procesan termoplásticos no abrasivos. H13 es la opción de gran volumen: endurecido a 48–52 HRC, con excelente tenacidad para trabajo en caliente y una resistencia a la fatiga térmica que P20 no puede igualar. Para materiales con fibra de vidrio o carga mineral, H13 suele ser el mínimo viable. S136 (1.2083) añade resistencia a la corrosión, esencial al procesar PVC, grados ignífugos o materiales que liberan gases corrosivos.
| Grado de acero | Dureza (HRC) | Resistencia a la corrosión | Rango de vida útil típico | Aplicación común |
|---|---|---|---|---|
| P20 / 1.2311 | 28–34 | Bajo | 100.000–500.000 ciclos | Resinas de propósito general, no abrasivas |
| H13 / 1.2344 | 48–52 | Medio | 500K–1M+ ciclos | Resinas con carga de vidrio, de alta temperatura |
| S136 / 1.2083 | 50–54 | Alta | 500K–1M+ ciclos | PVC, grados FR, piezas en contacto con alimentos |
| 718H / 1.2738 | 33–38 | Media-baja | 300K–700K ciclos | Moldes grandes, riesgo de distorsión reducido |
| Aluminio (7075) | Dureza Brinell 150 | Medio | 5K–30K ciclos | Solo para prototipos y herramientas puente |
El árbol de decisiones que usamos en la práctica: comenzar con P20 para producción estándar a volumen moderado. Cambiar a H13 si el material tiene cualquier contenido de filler superior al 10%, o si el programa requiere más de 500,000 ciclos. Cambiar a S136 si la resina es corrosiva por naturaleza—PVC, grados FR halogenados y materiales higroscópicos procesados a altas temperaturas. La diferencia de costo entre P20 y H13 es normalmente del 15–25% del costo de la herramienta. En una producción de más de un millón de piezas, esa es normalmente la inversión correcta.
“Cambiar de P20 a H13 puede más que duplicar la vida útil de producción de un molde.”True
P20 (28–34 HRC) se fatiga y desgasta más rápido bajo carga térmica cíclica y resinas abrasivas. H13 endurecido a 48–52 HRC resiste el cracking superficial y la erosión sustancialmente mejor, comúnmente extendiendo la vida del molde de 300K ciclos a 700K–1M+ para la misma pieza y material.
“Los moldes de aluminio son una opción rentable para producciones de menos de 100,000 piezas.”False
Los moldes de aluminio están normalmente clasificados para 5,000–30,000 ciclos bajo condiciones controladas. Para programas de 100,000 piezas, el aluminio introduce riesgo real: desgaste superficial, daño en la línea de separación y desviación dimensional mucho antes de alcanzar el volumen objetivo. Los moldes de acero blando Clase 104 son la elección correcta para producciones en el rango de 50K–100K.
¿Cómo Afecta el Material Moldeado a la Vida Útil del Molde?
La resina que procesa en un molde es tan importante como el acero del molde mismo. Algunos materiales son gentiles; otros son silenciosamente destructivos—y el daño se acumula ciclo tras ciclo.
Los termoplásticos sin carga — ABS, PP, PE y HDPE estándar — son los más respetuosos con el molde. No son abrasivos, se procesan a temperaturas relativamente bajas y no liberan subproductos corrosivos. Un molde P20 bien mantenido que procese polipropileno natural puede superar de forma realista la capacidad de su clase SPI. Los grados con fibra de vidrio (10%, 20%, 30% GF) son otra historia.[4] Las fibras actúan como un abrasivo fino sobre la superficie de la cavidad y aceleran el desgaste en compuertas, nervaduras y bordes finos. Vemos habitualmente erosión de compuertas en moldes P20 que procesan nailon con 30% GF tras 150,000–200,000 ciclos, muy por debajo de la capacidad nominal Class 103.
Los materiales corrosivos provocan otro modo de fallo: ataque químico en lugar de desgaste mecánico. El PVC libera vapor de ácido clorhídrico durante el procesamiento;[5] las cavidades P20 estándar muestran óxido y picaduras si el molde permanece inactivo incluso pocos días sin un inhibidor de corrosión adecuado. Los grados ignífugos con aditivos halogenados generan condiciones similares. Para estos materiales, el acero inoxidable S136 para moldes no es opcional: es el punto de partida. Presupuéstelo en consecuencia.
| Tipo de material | Mecanismo de desgaste | Impacto en la Vida Útil | Acero mínimo recomendado |
|---|---|---|---|
| PP sin filler, PE, ABS | Mínimo | Ninguna—puede exceder la clasificación SPI | P20 |
| PC, Nylon (sin filler) | Baja fatiga térmica | ~10% de reducción | P20 o H13 |
| Con carga de vidrio (10–30%) | Erosión abrasiva en gate/nervios | Reducción de 30–50% | H13 |
| Con filler mineral | Abrasivo + térmico | Reducción de 40–60% | H13 o acero endurecido |
| PVC, grados FR (halogenados) | Ataque químico corrosivo | Severo sin acero inoxidable | S136 mínimo |
| Resinas de alta temperatura (PEEK, PPS) | Fatiga térmica, oxidación | Requiere enfriamiento optimizado | H13 + cromo duro o nitruración |
Las condiciones de procesamiento también importan. Operar un molde más caliente de lo especificado—ya sea por la viscosidad del material, el tamaño de la compuerta o simplemente impaciencia—acelera la fatiga térmica. Los diferenciales de temperatura del molde mayores a 20°C a través de una cavidad causan expansión diferencial que estresa las líneas de partición y las interfaces núcleo/cavidad en cada ciclo. Tras cientos de miles de ciclos, ese estrés se acumula en rebabas, luego en desviación dimensional y finalmente en grietas. Los parámetros del proceso de moldeo por inyección que estableces el primer día protegen tu inversión en el molde o la erosionan silenciosamente.
¿Por qué el mantenimiento del molde es la acción de mayor ROI en la herramientización?
El mantenimiento preventivo es la acción de mayor retorno disponible después de construir un molde. La matemática es simple: un servicio de MP de $500 a los 50.000 ciclos previene una reparación no planificada de $5.000–$15.000 a los 180.000 ciclos y un reemplazo prematuro del molde de $30.000–$50.000 a los 400.000 ciclos.

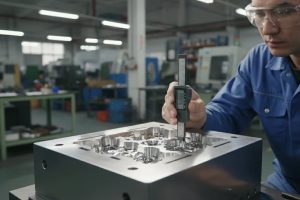

El protocolo estándar de mantenimiento preventivo de un molde de producción Class 103 que procesa un termoplástico no abrasivo suele incluir: limpieza de cavidad y núcleo para retirar residuos de resina y oxidación; inspección y lubricación de pasadores expulsores; limpieza de canales de venteo, pues los venteos obstruidos causan llenados incompletos y quemaduras que someten el molde a esfuerzos mecánicos; inspección de la línea de partición para detectar rebaba o desgaste; y comprobación del caudal del circuito de refrigeración. En un molde típico requiere entre 4 y 8 horas y debe realizarse cada 50,000–100,000 ciclos.[6]
Para moldes que procesan materiales con carga de vidrio o corrosivos, el intervalo se reduce. Recomendamos MP cada 25.000–50.000 ciclos para resinas abrasivas, con atención específica a los insertos de compuerta (componentes reemplazables que sufren el mayor desgaste) y la inspección de la superficie de la cavidad usando un perfilómetro o, como mínimo, una inspección visual entrenada con aumento. Los insertos de compuerta que pueden reemplazarse por $200–$500 por juego son considerablemente más baratos que el re-mecanizado o re-pulido de una cavidad completa a $3.000–$8.000.
| Categoría de material | Intervalo PM (ciclos) | Áreas de enfoque prioritarias | Costo PM típico |
|---|---|---|---|
| PP sin filler, PE, ABS | 75,000–100,000 | Limpieza de ventilación, lubricación general | $300–$600 |
| PC, Nylon (sin filler) | 50,000–75,000 | Expulsadores, verificación del circuito de refrigeración | $400–$800 |
| Con carga de vidrio (10–30%) | 25,000–50,000 | Insertos de entrada, inspección de superficie de cavidad | $600–$1,200 |
| PVC, grados FR | 15,000–30,000 | Aplicación de inhibidor de corrosión, verificación completa de cavidad | $800–$1,500 |
| Resinas de alta temperatura (PEEK, PPS) | 20,000–40,000 | Uniformidad de refrigeración, inspección de fatiga térmica | $700–$1,400 |
En ZetarMold, hemos fabricado y mantenido moldes de inyección desde 2005 en nuestra fábrica de Shanghai. Con más de 100 moldes producidos por mes y un equipo de 8 ingenieros de moldes, seguimos los intervalos de PM para cada molde en nuestro portafolio. Los datos muestran consistentemente que los moldes bajo un programa de PM estricto superan su clasificación SPI por 15–30%, mientras que los moldes que omiten mantenimiento raramente llegan al 70% de su vida útil nominal. También almacenamos sets de insertos de entrada estandarizados para nuestras familias de moldes más comunes—el tiempo de sustitución es normalmente 24–48 horas, versus 2–3 semanas para el re-mecanizado de cavidades.
El tiempo de inactividad no planificado es el costo oculto que nadie presupuesta. Una falla del molde de producción durante una corrida de alto volumen no solo cuesta la reparación—cuesta el tiempo de inactividad de la línea, los costos de expedición, la fricción en la relación con el cliente. Incorporar un programa de mantenimiento en la documentación de entrega de la herramienta es parte del diseño responsable del molde, no una idea tardía.
“El mantenimiento preventivo regular en intervalos de 50,000 ciclos puede extender la vida útil del molde 15–30% más allá de su clase SPI nominal.”True
La limpieza, lubricación y sustitución de componentes de desgaste consistentes previenen el daño acumulado que reduce la vida útil del molde. Los datos de producción muestran que los moldes que cumplen con el PM superan rutinariamente sus objetivos de clase SPI, mientras que los moldes descuidados suelen fallar al 60–70% de su vida útil nominal.
“Debes esperar hasta que las piezas muestren problemas de calidad antes de realizar el mantenimiento del molde.”False
Cuando la calidad de la pieza se degrada, el molde ya ha sufrido daños significativos—desgaste de los pasadores de expulsión, bloqueo de ventilación o erosión de la cavidad. El mantenimiento preventivo en intervalos de ciclos definidos cuesta una fracción de la reparación reactiva y evita tiempos de producción no planificados, que suelen ser más costosos que la reparación misma.
¿Cómo afectan las decisiones de diseño del molde a su vida útil a largo plazo?
Las decisiones de diseño del molde tomadas antes de cortar una sola pieza de acero determinan la trayectoria de vida útil a largo plazo de la herramienta. Las tres decisiones con mayor impacto: diseño del circuito de refrigeración, tipo y ubicación de la entrada, y diseño del sistema de expulsión.
| Decisión de diseño | Riesgo de vida útil si es incorrecto | Buenas prácticas |
|---|---|---|
| Diámetro del canal de refrigeración | Fatiga térmica, fractura prematura | Diámetro de 8–12 mm, desplazamiento de 1.5× el diámetro desde la pared de la cavidad |
| Tamaño y ubicación de la entrada | Erosión y chorreo en la zona de entrada | Insertos de entrada H13 reemplazables; evitar dimensiones insuficientes |
| Cantidad y ubicación de los expulsadores | Adherencia por fricción, rebabas en pasadores, deformación | Distribuir la fuerza a través de ≥4 pasadores; desmoldeo mínimo de 1° |
| Diseño de la línea de partición | Rebabas y desgaste por desequilibrio de fuerza de cierre | Ajustar la fuerza de sujeción al área proyectada; añadir endurecimiento del área de ventilación |
| Ventilación | Marcas de quemado, inyecciones cortas, estrés localizado | Área de ventilación 0.025–0.05mm de profundidad; limpiar cada 50K ciclos |
La refrigeración es el factor de vida útil más subestimado. Una refrigeración deficiente crea gradientes térmicos en el molde; estos generan esfuerzos cíclicos, que a su vez causan grietas por fatiga, sobre todo en esquinas agudas, núcleos finos y nervaduras profundas. Un diseño adecuado implica una distribución uniforme de temperatura dentro de ±5°C entre cavidad y núcleo, lograda con un diámetro de canal suficiente (normalmente 8–12mm), una distancia apropiada entre canal y cavidad (como mínimo 1.5 veces el diámetro) y un caudal de refrigerante adecuado. Los moldes con canales demasiado pequeños o mal situados trabajan a mayor temperatura, envejecen más rápido y requieren mantenimiento más frecuente. Nuestra guía de diseño de moldes de inyección trata este tema en detalle.
El diseño de la entrada es el segundo factor crítico. Las entradas son el punto de mayor desgaste en cualquier molde—el lugar donde el material plástico caliente y presurizado entra en la cavidad a alta velocidad. Las entradas demasiado pequeñas crean chorreo y erosión localizada; las entradas demasiado grandes dejan marcas de soldadura y requieren mayor fuerza de cierre. Las entradas de borde en acero P20 blando con materiales con carga de vidrio muestran normalmente desgaste medible dentro de 50,000–80,000 ciclos. La solución: usar insertos de entrada reemplazables en acero endurecido (H13 o con punta de carburo) en la ubicación de la entrada, incluso si el resto del molde es P20. Este endurecimiento específico cuesta $300–$800 por ubicación de entrada y puede extender la vida útil de la entrada por 3–5×.
“Los insertos de compuerta endurecidos reemplazables pueden extender la vida útil del área de compuerta de 3 a 5 veces en comparación con cavidades sólidas de P20.”True
Las zonas de compuerta experimentan el mayor desgaste en cualquier molde debido al impacto de resina a alta velocidad. Instalar insertos reemplazables de H13 o con punta de carburo en las ubicaciones de compuerta cuesta $300–$800 por compuerta, pero puede ofrecer 3–5× la vida útil por desgaste del P20 sólido, a una fracción del costo de reemplazo completo de cavidad.
“Los pasadores de expulsión son un componente menor sin efecto en la vida útil del molde.”False
Los pasadores de expulsión de tamaño insuficiente o mal distribuidos concentran la fuerza de expulsión en áreas superficiales pequeñas, causando que los orificios de los pasadores se desgasten y se desbasten a lo largo de cientos de miles de ciclos. Esto produce rebabas alrededor de los pasadores y eventualmente requiere retrabajar el molde. El dimensionamiento adecuado de los pasadores de expulsión y un desmoldeo mínimo de 1° son decisiones de ingeniería críticas para la vida útil.
El diseño de expulsión afecta la vida útil a través de un mecanismo menos obvio: las cargas de los pasadores de expulsión. Si el sistema de expulsión está subdimensionado—muy pocos pasadores, diámetro incorrecto de los pasadores, o ángulos de desmoldeo insuficientes en la pieza—la fuerza de expulsión se concentra en un área superficial pequeña. La expulsión repetida con alta fuerza deforma la pieza y tensiona el molde. Con el tiempo, esto causa que los orificios de los pasadores de expulsión se desgasten, se desbasten y eventualmente produzcan rebabas alrededor de los pasadores. El dimensionamiento adecuado de los pasadores de expulsión y el desmoldeo de la pieza (mínimo 1°, 2° o más para superficies texturizadas) son decisiones de vida útil, no solo decisiones de calidad de moldeo.
¿Cuáles son las señales de que un molde se acerca al final de su vida útil?
La mayoría de las fallas del molde no llegan como eventos catastróficos repentinos—se anuncian progresivamente mediante señales de calidad de piezas que muchos equipos de producción aprenden a leer demasiado tarde.
La primera señal son rebabas en la línea de partición. Las rebabas desde el primer ciclo indican un problema de construcción; las rebabas que aparecen progresivamente después de 200,000+ ciclos usualmente significan desgaste de la línea de partición o desplazamiento dimensional relacionado con la fatiga. La segunda señal son piezas incompletas o marcas de quemado en la misma ubicación—los conductos de ventilación obstruidos por acumulación de resina reducen el escape de gas, creando contrapresión que quema la resina e impide el llenado de la cavidad. Esto es un problema de mantenimiento en etapas tempranas pero puede indicar erosión de los terrenos de ventilación en la vida posterior del molde. La tercera señal es la deriva dimensional: piezas que estaban dentro de tolerancia en T1 gradualmente se acercan al límite, causado por erosión de la cavidad en compuertas, nervaduras y paredes delgadas.
| Señal | Etapa | Causa Probable | Intervención |
|---|---|---|---|
| Rebaba progresiva en la línea de partición | Vida media (200K+ ciclos) | Desgaste de la línea de partición o fatiga dimensional | Re-rectificar línea de partición, aumentar fuerza de clamp |
| Fallas de llenado recurrentes / marcas de quemado | Etapa inicial a media vida | Ventilas obstruidas por acumulación de resina | Limpiar los respiraderos; reemplazar si el terreno del respiradero está erosionado |
| Deriva dimensional (fuera de tolerancia) | Vida media a tardía | Erosión de cavidades en puertas y nervios | Re-medir contra referencia T1; re-mecanizar si es necesario |
| Degradación del acabado superficial | Vida tardía | Microfractura y erosión abrasiva | Repulir (máximo 2–3 ciclos); luego remecanizar |
| Rebabas de pasador de expulsión | Vida media | Desgaste o agarrotamiento en agujeros de eyectores | Reemplazar pasadores de expulsión; redimensionar orificios si es necesario |
La degradación del acabado superficial es la cuarta señal y, a menudo, la última antes de retirar el molde. Las superficies de cavidad pulidas inicialmente a SPI A1 se vuelven ásperas por microfracturas y erosión. Cuando una superficie ya no puede repulirse según la especificación — normalmente tras 2–3 ciclos de repulido — hay que volver a mecanizar la cavidad o sustituir el molde. Cuanto antes detecte estas señales, más barata será la intervención: limpiar y repulir a los 300,000 ciclos cuesta una fracción de sustituir la cavidad a los 500,000. Los parámetros del proceso de moldeo por inyección que mantenga también afectan directamente a la rapidez con que aparecen estas señales.
¿Cómo puedes extender la vida útil de un molde más allá de su calificación original?
Es genuinamente posible extender la vida útil de un molde más allá de su clasificación SPI original mediante intervención proactiva—pero solo hasta cierto punto, y solo con el enfoque correcto.

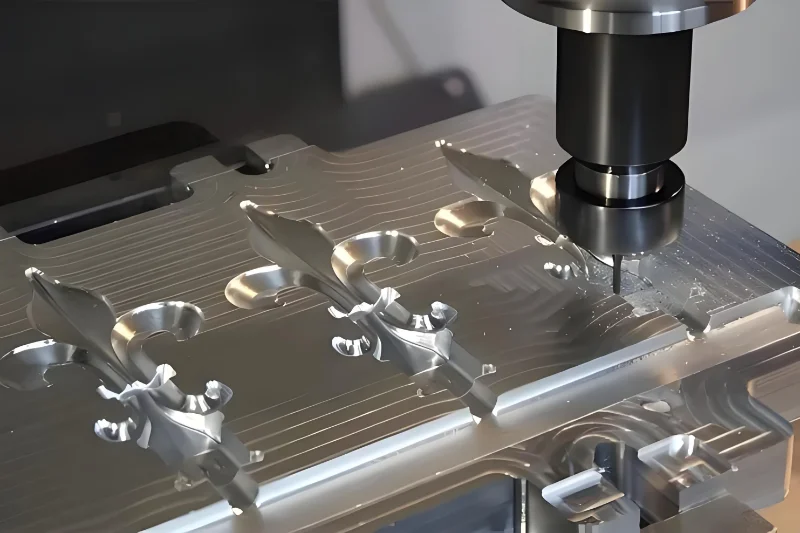

El re-mecanizado y re-pulido de la cavidad es la estrategia de extensión de vida más común. Cuando las superficies de la cavidad muestran erosión medible pero la geometría del núcleo aún está dentro de especificaciones, el re-mecanizado para restaurar el acabado superficial y la precisión dimensional puede agregar 100,000–300,000 ciclos a un molde de vida media. El costo es típicamente del 20–40% del costo original de la herramienta—una inversión razonable si el molde ya ha amortizado la mayor parte de su costo inicial.
El reemplazo de insertos de cavidad es la versión dirigida del remecanizado. En lugar de rehacer todo el molde, reemplace solo las secciones desgastadas: insertos de compuerta, núcleos de alto desgaste o bujes eyectores dañados. Este enfoque requiere que el diseño original del molde anticipara el reemplazo: bolsillos para insertos, interfaces dimensionales estandarizadas y accesibilidad para el intercambio de insertos. Los moldes diseñados con insertos modulares desde el principio son mucho más fáciles y económicos de extender. Este es un detalle que vale la pena especificar en su informe inicial de herramienting, especialmente para programas de larga duración.
La nitruración y el cromado son tratamientos superficiales que añaden dureza y resistencia a la corrosión al acero existente, prolongando la vida de la superficie sin sustituirlo. La nitruración gaseosa añade una capa endurecida de 0.1–0.3mm hasta profundidades aproximadas de 0.5mm y eleva la dureza superficial al equivalente de 60–70 HRC.[7] El cromado duro añade 0.01–0.05mm de cromo para resistir la corrosión y el desgaste.[7] Estos tratamientos son más eficaces como prevención en moldes nuevos o como intervención temprana; aplicarlos a una cavidad con erosión significativa aporta un beneficio limitado.
| Método | Ciclos Adicionales | Costo (% de Herramienta Nueva) | Mejor aplicación |
|---|---|---|---|
| Re-pulido de cavidad | 50K–100K | 5–15% | Degradación del acabado superficial, erosión temprana |
| Reemplazo de inserto de compuerta | 100K–200K | 3–8% | Desgaste de puertas en resinas abrasivas |
| Re-mecanizado de cavidad | 100K–300K | 20–40% | Deriva dimensional medible, erosión superficial |
| Nitruración gaseosa | 100K–250K | 10–20% | Endurecimiento superficial preventivo o temprano |
| Cromado duro | 50K–150K | 8–15% | Resistencia a la corrosión, mejora del desmoldeo |
| Reemplazo completo de cavidad | Reinicio de vida útil completa del molde | 50–80% | La geometría central sigue siendo válida; las cavidades están desgastadas |
El límite honesto: hay un punto en el que la renovación del molde cuesta más que construir una nueva herramienta con las lecciones aprendidas. Un molde que ha requerido dos rondas de re-mecanizado de cavidades, múltiples reemplazos de insertos e intervenciones repetidas de mantenimiento preventivo a menudo está en o cerca de ese límite. La decisión de renovar versus reemplazar debe basarse en el volumen total restante del programa, la vida técnica restante del molde y la diferencia de costo entre la renovación y la nueva herramienta. La respuesta correcta rara vez es emocionalmente satisfactoria; a veces la decisión financieramente correcta es retirar un molde que parece funcional y construir uno mejor.
¿Cómo Aborda ZetarMold la Vida Útil del Molde en los Programas de Producción?
Cuando planificamos un programa de moldes, la vida útil del molde es una de las primeras conversaciones de ingeniería, no una idea posterior después de cotizar el precio.
ZetarMold ha estado fabricando moldes de inyección en Shanghái desde 2005. Producimos más de 100 moldes al mes utilizando equipos que incluyen máquinas CNC, EDM, rectificadoras y grabadores de precisión. Nuestro equipo de ingeniería de moldes, compuesto por 8 especialistas con más de 10 años de experiencia, se encarga de la selección de acero, la revisión de DFM y la documentación de mantenimiento para cada herramienta que fabricamos. Estamos certificados en ISO 9001, ISO 13485, ISO 14001 e ISO 45001, lo que significa que nuestros sistemas de calidad y documentación son auditados externamente, no solo afirmados internamente. Si necesita un molde que dure, la conversación comienza con un resumen: su volumen, material y cronograma. Nosotros nos encargamos del resto.
El proceso comienza con la proyección del volumen de producción. Si su programa es de 500.000 piezas en tres años, diseñamos un molde Clase 102 en P20 o H13 según su material. Si son 2.000.000 de piezas en cinco años, la respuesta es Clase 101 con endurecimiento completo, aunque cueste más por adelantado.
| Volumen anual | Duración del Programa | Clase SPI Recomendada | Elección de Acero |
|---|---|---|---|
| Menos de 50.000 | 1–2 años | Clase 104–105 | P20 suave o aluminio |
| 50,000–200,000 | 2–3 años | Clase 103 | P20 (28–34 HRC) |
| Piezas de productos básicos de gran volumen | 3–5 años | Clase 102–103 | P20 o H13 |
| 500,000–1,000,000 | Más de 5 años | Clase 102 | H13 (48–52 HRC) |
| 1,000,000+ | A largo plazo / repetitivo | Clase 101 | H13 o S136, endurecimiento completo |
Hemos tenido esta conversación suficientes veces para saber que los clientes que rechazan la inversión inicial en moldes son casi siempre los mismos que nos llaman tres años después preguntando por qué su molde está fallando a las 60% del volumen esperado. La conversación es incómoda en la etapa de cotización y mucho más incómoda cuando el molde falla prematuramente.
Nuestro proceso de diseño de moldes de inyección[3] incluye una revisión DFM estándar que abarca selección del acero, diseño de compuertas, disposición del circuito de refrigeración y estrategia de expulsión, todo ello con un análisis explícito del impacto en la vida útil. También entregamos con cada molde un programa de mantenimiento: intervalos por número de ciclos, lista de consumibles (pasadores expulsores, resortes e insertos de compuerta) y una referencia dimensional T1 documentada para comparaciones futuras. Según nuestra experiencia, quienes siguen el programa alcanzan de forma fiable la vida útil prevista; quienes no, suelen volver para reparaciones imprevistas en 18–24 meses.
Preguntas Frecuentes sobre la Vida Útil del Molde de Inyección
¿Cuántas piezas puede producir un molde de inyección típico?
Un molde de inyección de producción típico dura de 100.000 a más de 1.000.000 de disparos, dependiendo de la clase SPI. Los moldes Clase 101 en acero H13 están diseñados para más de 1 millón de ciclos; los moldes Clase 103 en acero P20 suelen tener como objetivo 100.000–500.000 ciclos. Los moldes de aluminio prototipo Clase 105 están clasificados para menos de 500 disparos. La vida útil real depende en gran medida del material que se moldea, la disciplina de mantenimiento y las condiciones de procesamiento, no solo de la clasificación nominal de clase SPI. Los moldes bien mantenidos superan rutinariamente su vida útil nominal; los moldes descuidados a menudo fallan al 60–70% del objetivo.
¿Qué reduce más la vida útil del molde de inyección?
Los materiales abrasivos y corrosivos causan la mayor reducción de vida útil: las resinas con carga de vidrio (10–30% GF) pueden reducir la vida del molde en un 30–50% en comparación con los grados sin carga, y materiales corrosivos como el PVC pueden destruir las cavidades de acero P20 en decenas de miles de ciclos sin protección de acero inoxidable. La falta de mantenimiento preventivo es el segundo factor más importante: los moldes que omiten los intervalos de MP rara vez alcanzan el 70% de su vida útil nominal. Los parámetros de procesamiento desajustados, incluida la presión de inyección excesiva o las temperaturas del molde por encima de las especificaciones, también aceleran el desgaste y la fatiga térmica.
¿Se puede reparar un molde de inyección para extender su vida útil?
Sí: el repulido de cavidades, el reemplazo de insertos de entrada y el re-mecanizado de cavidades pueden extender la vida útil del molde en 100.000 a 300.000 ciclos adicionales. El costo de reparación es típicamente del 20 al 40% de la inversión original en herramientas, lo que lo convierte en una opción valiosa para moldes que ya han amortizado la mayor parte de su costo inicial. Los tratamientos superficiales como la nitruración gaseosa o el cromado duro añaden dureza y resistencia a la corrosión para extender la vida útil de la superficie de la cavidad. Sin embargo, hay un límite práctico: los moldes que requieren múltiples rondas de reparación a lo largo de su vida útil pueden volverse más económicos de reemplazar con una herramienta rediseñada que incorpore las lecciones aprendidas de la serie de producción original.
¿Cuál es el mejor acero para moldes para una larga vida útil?
El H13 (1.2344) endurecido a 48–52 HRC es la opción más utilizada para moldes de producción de alta vida útil que manejan materiales abrasivos o de alta temperatura, ofreciendo resultados consistentes durante más de 500.000–1.000.000+ ciclos. El S136 (1.2083) es preferido para materiales corrosivos como PVC y grados de retardantes de llama halogenados debido a sus propiedades inoxidables, que resisten el ataque químico de los gases de procesamiento. Para resinas estándar no abrasivas en volúmenes de producción moderados, el P20 (28–34 HRC) ofrece una vida útil adecuada con un costo inicial más bajo. La selección de acero debe coincidir con su material específico y el volumen total de producción; no existe un acero universalmente ‘mejor’ para todas las aplicaciones de moldeo por inyección.
¿Con qué frecuencia debe ser servido un molde de inyección?
Los intervalos de mantenimiento preventivo dependen del material que se procese y de la clase del molde. Un molde Clase 103 que procese termoplásticos sin carga debe recibir servicio cada 50.000–100.000 ciclos. Los moldes que procesen materiales con carga de vidrio o corrosivos necesitan MP cada 25.000–50.000 ciclos. Cada servicio de MP debe cubrir la limpieza de cavidades y núcleos para eliminar acumulación de resina y oxidación, lubricación de pasadores eyectores e inspección de desgaste, limpieza de canales de ventilación para evitar defectos de llenado y quemaduras, examen de la línea de partición por rebabas o desgaste, y una verificación del flujo del circuito de refrigeración para confirmar una adecuada eliminación de calor.
¿El tamaño del molde afecta cuánto tiempo dura?
El tamaño del molde afecta la vida útil indirectamente a través de los requisitos de fuerza de sujeción, la distribución de masa térmica y la complejidad del circuito de enfriamiento. Los moldes más grandes experimentan una mayor variación de masa térmica y son más sensibles a la calidad del diseño del circuito de enfriamiento: un enfriamiento no uniforme crea estrés térmico cíclico que acelera la fatiga. Los moldes grandes construidos en acero 718H (33–38 HRC) en lugar de H13 completamente endurecido son menos susceptibles a la distorsión durante el tratamiento térmico, lo que preserva la estabilidad dimensional durante largas series de producción. Para un grado de acero y un programa de mantenimiento dados, el tamaño del molde por sí solo no es el principal impulsor de la vida útil.
¿Cuál es la diferencia entre los moldes Clase 101 y Clase 103?
Los moldes Clase 101 están diseñados para más de 1.000.000 de ciclos utilizando acero de herramienta totalmente endurecido (H13, S136), circuitos de refrigeración robustos y sistemas de eyección y entrada de alta resistencia, incluidos insertos de entrada endurecidos reemplazables. Los moldes Clase 103 apuntan a 100.000–500.000 ciclos utilizando acero P20 semi-endurecido o pre-endurecido con refrigeración y eyección estándar. La diferencia de costo inicial suele ser un 40–80% más alta para la Clase 101. La elección correcta depende completamente de su volumen total de producción: gastar de más en Clase 101 para una producción de 200.000 piezas es tan derrochador como gastar de menos en Clase 103 para un programa de producción de un millón de piezas.
¿Es posible construir un molde de inyección que dure indefinidamente?
Ningún molde de inyección dura indefinidamente: todo el acero para herramientas experimenta fatiga, erosión y eventual deriva dimensional con ciclos térmicos repetidos. Los moldes Clase 101 con acero endurecido, enfriamiento optimizado y programas de mantenimiento disciplinados pueden superar los 2.000.000 de ciclos en condiciones favorables con materiales no abrasivos, pero incluso estos eventualmente requieren reemplazo o re-mecanizado de cavidades. El objetivo práctico de ingeniería no es una vida infinita, sino una vida coincidente: diseñar el molde para que dure más que su programa de producción con un margen adecuado, sin pagar por una durabilidad innecesaria que nunca se ejercerá.
¿Listo para Diseñar un Molde que Dure tanto como lo Necesite su Programa?
Regla rápida para su próxima decisión de moldes: ajuste la clase SPI a su volumen total de producción, seleccione el acero según el desgaste y perfil de corrosión de su material, y establezca un programa de mantenimiento preventivo antes de que el molde se envíe, no después del primer incidente de calidad. Imprima esto y llévelo a su próxima revisión de DFM.
ZetarMold ha estado fabricando moldes de inyección de producción en Shanghái desde 2005. Producimos más de 100 moldes al mes en toda la gama de clases SPI, con un equipo dedicado de ingenieros de moldes que manejan la selección de acero, la revisión de DFM y la documentación de mantenimiento para cada herramienta. Si tiene un objetivo de volumen de producción y una especificación de material, podemos decirle exactamente qué clase de molde necesita y cuánto costará, sin rangos vagos ni ventas adicionales de características innecesarias.
¿Listo para construir un molde que dure? Envíenos su dibujo de pieza, material y volumen anual; definiremos la solución de herramienta adecuada para su programa, sin rangos vagos, sin ventas adicionales de funciones innecesarias. ZetarMold ha entregado moldes de producción a clientes en América del Norte, Europa y Asia desde 2005.
