Guía completa de moldeo por inyección: proceso, materiales y costes

Esta página es la guía principal del proceso para los servicios de moldeo por inyección. Está dirigida a compradores que comparan proveedores, ingenieros que revisan la fabricabilidad y equipos que estiman la calidad de las piezas, el plazo de entrega y el coste unitario de producción.

¿Qué es el moldeo por inyección y cómo funciona?

El moldeo por inyección es un proceso de fabricación que funde gránulos de plástico e introduce la masa fundida a la fuerza en un molde de inyección de acero de precisión a presiones de 70–140 MPa, produciendo piezas idénticas en tiempos de ciclo¹ de tan solo 10 segundos. Es el método predominante para fabricar piezas de plástico en grandes volúmenes en todo el mundo, desde un tapón médico de dos gramos hasta un parachoques de automóvil de cinco kilogramos.

El proceso consta de cuatro etapas secuenciales, cada una con parámetros medibles que determinan la calidad de la pieza. Comprenderlas ayuda a los ingenieros a predecir defectos antes de fundir un solo gránulo. Una desviación de 2 °C en la temperatura de la masa o de 0.1 segundos en el tiempo de mantenimiento puede alterar las dimensiones de la pieza entre 0.05 y 0.10 mm, suficiente para incumplir la cadena de tolerancias de un conjunto de precisión.

Etapa 1 — Plastificación

Los gránulos de plástico entran en la tolva de alimentación y avanzan a lo largo de un husillo alternativo giratorio dentro de un cilindro calentado. Las zonas de temperatura del cilindro suelen operar a 180–310 °C según la resina. El calor de cizallamiento del husillo, sumado al calor conductivo del cilindro, funde los gránulos y crea una masa fundida homogénea delante de la punta del husillo. El tamaño de la inyección se determina mediante la distancia de retroceso del husillo; una sobreinyección o subinyección superior al 5% produce llenados incompletos o rebabas. El secado del material antes de esta fase es crítico para las resinas higroscópicas: el PA6 y el PC deben secarse hasta menos del 0.02% de humedad o la masa fundida se degradará y producirá ráfagas, huecos o una menor resistencia al impacto.

Etapa 2 — Inyección

Una vez cerrado y bloqueado el molde, el husillo actúa como un émbolo e impulsa la masa a través del sistema de canales y la entrada hasta la cavidad. La presión de inyección oscila entre 70 y 140 MPa; el tiempo de llenado suele ser de 0.5–4 segundos. El molde debe llenarse por completo antes de que la entrada se solidifique, normalmente entre 0.1–0.3 segundos después de activar la presión de compactación. La velocidad de inyección se controla en varias etapas: llenado rápido hasta el 95–98% del volumen de la cavidad mediante control de velocidad y, después, transferencia de velocidad a presión para el llenado final y la compactación. Una velocidad de llenado incorrecta provoca quemaduras por efecto diésel en la última zona de llenado, líneas de soldadura en los frentes de flujo o llenado incompleto en paredes delgadas.

Etapa 3 — Compactación y mantenimiento

Cuando la cavidad está llena al 95–98% bajo control de velocidad, la máquina cambia al control de presión: la fase de compactación/mantenimiento. La presión de mantenimiento (normalmente el 50–80% de la presión de inyección) compensa la contracción volumétrica al enfriarse la masa. El mantenimiento continúa hasta que la entrada se solidifica por completo y sella la cavidad, normalmente entre 1 y 10 segundos según el tamaño de la entrada y el material. Una presión insuficiente causa rechupes en secciones gruesas; una presión excesiva produce tensiones residuales, adherencia y alabeo por sobrecompactación. El tiempo de sellado puede determinarse experimentalmente representando el peso de la pieza frente al tiempo de mantenimiento: el peso se estabiliza cuando la entrada se ha congelado por completo.

Etapa 4 — Enfriamiento y expulsión

La refrigeración representa entre el 50–70% del tiempo total del ciclo, por lo que es el factor temporal más importante del moldeo por inyección. El refrigerante (agua a 10–60 °C) circula por canales perforados en el molde y extrae calor hasta que la pieza alcanza la temperatura de expulsión, normalmente 60–80 °C por debajo de la temperatura de deflexión térmica del material. A continuación, los pasadores o placas eyectoras empujan la pieza fuera de la cavidad. Una refrigeración insuficiente causa deformación, variación dimensional y defectos superficiales; una refrigeración excesiva desperdicia capacidad de la máquina y puede generar un esfuerzo térmico excesivo en la pieza.

El ciclo completo de cuatro etapas se repite automáticamente, a menudo cientos de miles o millones de veces durante la vida útil de un molde. Las máquinas modernas registran todas las variables del proceso en cada inyección —presión máxima de inyección, posición del colchón, tiempo de ciclo y temperaturas del cilindro. Cuando aparece una pieza defectuosa, los datos de la máquina identifican el ciclo exacto y el parámetro concreto que se ha desviado. Esta trazabilidad por inyección es una de las razones por las que el moldeo por inyección domina la producción de plástico de gran volumen y tolerancias estrechas frente a procesos competidores como el termoformado, el moldeo por soplado o el moldeo rotacional.

La economía del tiempo de ciclo es igualmente convincente. Un ciclo optimizado de 10 segundos en un molde de dos cavidades produce 720 piezas por hora. Con un 85% de disponibilidad en tres turnos, una máquina supera 14,600 piezas diarias. El coste marginal por pieza cae con el volumen, haciendo preferible el moldeo por inyección cuando el volumen anual supera unas 10,000 piezas, y competitivo con impresión 3D a volúmenes menores si las tolerancias y el acabado son estrictos.

¿Cuáles son los componentes clave de una máquina de moldeo por inyección?

Una máquina de moldeo integra tres sistemas interdependientes: unidad de inyección, unidad de cierre y molde, cada uno encargado de una fase distinta. Una incompatibilidad entre dos sistemas produce defectos que ningún ajuste puede corregir completamente. Seleccionar el tamaño y configuración correctos para una pieza es tan importante como su diseño.

Unidad de inyección

La unidad de inyección contiene la tolva, el cilindro, el husillo alternativo, las bandas calefactoras y la boquilla. El husillo es el componente más crítico: su relación L/D (normalmente de 20:1 a 24:1) y su relación de compresión (de 2.5:1 a 3.5:1) determinan la capacidad de plastificación y la homogeneidad de la masa fundida. El diámetro del husillo controla directamente la capacidad de inyección: un husillo de 40 mm suele manejar 50–150 g por inyección, mientras que uno de 80 mm maneja 400–1,200 g. Un husillo demasiado pequeño para una pieza grande puede no plastificar por completo la dosis antes de que comience el siguiente ciclo; uno demasiado grande hace que el material permanezca demasiado tiempo en el cilindro caliente y se degrade térmicamente.

Durante la recuperación del husillo se aplica contrapresión (normalmente 5–15 MPa) para mejorar la mezcla y la homogeneidad del material fundido. Una contrapresión mayor produce un material fundido más uniforme, pero ralentiza el tiempo de recuperación y genera más calor de cizallamiento, un equilibrio crítico para resinas sensibles al calor como el POM o el PVC rígido. La boquilla conecta el cilindro con el bebedero del molde; su temperatura debe mantenerse dentro de ±5 °C respecto a la temperatura de fusión para evitar el goteo entre ciclos o la solidificación que bloquea la compuerta.

La uniformidad entre ciclos en la unidad de inyección determina directamente la uniformidad dimensional de la pieza. El colchón —la pequeña cantidad de material fundido que queda delante del husillo al final de la inyección— debe mantenerse entre 3–10 mm. Un colchón nulo significa que el husillo llegó al tope y se perdió el control de presión; un colchón excesivo significa que el tamaño de la inyección se ajustó demasiado alto y la transferencia a la presión de mantenimiento fue inestable.

Unidad de sujeción

La unidad de cierre mantiene cerradas las dos mitades del molde frente a la presión de inyección. La fuerza de cierre se mide en toneladas métricas y debe superar el área proyectada de la cavidad multiplicada por la presión media de la cavidad. Una regla práctica habitual es aplicar entre 2 y 5 toneladas por centímetro cuadrado de área proyectada, según la viscosidad del material y la geometría de la pieza. Para un panel de automóvil de 100 cm² moldeado en PP a una presión media de cavidad de 300 bar, la fuerza mínima de cierre = 100 × 300 / 100 = 300 toneladas; una máquina de 350 o 400 toneladas proporciona el margen de seguridad recomendado.

Los moldes con fuerza de cierre insuficiente producen rebaba en la línea de partición²; un cierre excesivo acelera el desgaste de esa línea y aumenta el consumo energético de la máquina entre un 15% y un 25%. Las máquinas de cierre por rodillera son más rápidas y eficientes para aplicaciones de ciclos altos; las hidráulicas de cierre completo ofrecen una acumulación de fuerza más suave y controlable en moldes grandes y complejos. La separación entre tirantes y el tamaño de la platina deben admitir las dimensiones totales del molde, la especificación que se pasa por alto con mayor frecuencia al presupuestar un molde nuevo.

Moho

El molde es a la vez una herramienta de precisión y un intercambiador de calor. Contiene la cavidad (la forma negativa de la pieza), el núcleo, el sistema de canales, la entrada, los canales de refrigeración, los venteos y el sistema de expulsión. La selección del acero determina la calidad superficial y la vida útil: P20 es habitual en prototipos y moldes de volumen medio (hasta 500,000 ciclos); H13 soporta más de 1 millón de ciclos con materiales abrasivos cargados; y el inoxidable S136 se usa con resinas corrosivas como PVC. La ubicación de la entrada determina la posición de las líneas de soldadura, el equilibrio de llenado y la superficie donde queda la marca de la entrada.

El equilibrado de los canales es crítico en los moldes multicavidad: incluso un desequilibrio del 5% provoca variaciones dimensionales y de peso entre cavidades, lo que causa rechazos en algunas mientras otras producen rebabas. Los sistemas de canales equilibrados científicamente emplean disposiciones equilibradas de forma natural (árbol en H) o requieren equilibrar artificialmente las secciones de los canales. La disposición de los canales de refrigeración es el área con menor inversión en el diseño de moldes. Un molde mal refrigerado añade 3–8 segundos a cada ciclo; ese tiempo adicional acumula cientos de miles de horas de producción perdidas durante la vida útil del utillaje.

¿Cuáles son los distintos tipos de procesos de moldeo por inyección?

Paneles de electrónica

Moldeo científico: el estándar de referencia para el control del proceso

El moldeo científico (también denominado moldeo desacoplado III) trata el moldeo por inyección como una disciplina de ingeniería en lugar de como un oficio. Desarrollado por John Bozzelli y RJG Inc., el enfoque separa el llenado, la compactación y el enfriamiento en subprocesos independientes, optimizados y basados en datos. En lugar de depender de consignas de posición o tiempo de la máquina, el moldeo científico utiliza sensores de presión en la cavidad y la verificación de la temperatura de la masa fundida para vincular el proceso a estados físicos medibles e independientes de la máquina.

Un estudio completo de moldeo científico incluye: determinación de la curva de viscosidad (búsqueda de la velocidad de inyección estable más baja), estudio del sellado de la compuerta (optimización de las presiones de compactación y mantenimiento), optimización de la refrigeración (tiempo de ciclo mínimo sin alabeo) y diseño de experimentos para la robustez del proceso. La ventana de proceso resultante absorbe la variación normal entre máquinas y lotes de material sin producir defectos. Resultados típicos: tasas de rechazo inferiores al 0.5%, Cpk superior a 1.67 en dimensiones críticas y cero reclamaciones de clientes relacionadas con el proceso a lo largo de millones de ciclos.

Para dispositivos médicos, aeroespacial y seguridad de automoción, el moldeo científico es cada vez más un requisito contractual. También acelera la aprobación de primeras piezas: un estudio bien ejecutado reduce la cualificación de 12 semanas a 4–6 al eliminar prueba y error.

El sobremoldeo y el moldeo por inserción son dos de las variantes de proceso más importantes comercialmente. El sobremoldeo une un segundo polímero, normalmente un TPE blando, sobre un sustrato rígido para crear superficies de agarre ergonómicas, juntas o separaciones estéticas de color sin adhesivos ni montaje. El moldeo por inserción encapsula componentes metálicos (insertos roscados, contactos eléctricos o pasadores de bisagra) directamente en el plástico, elimina operaciones secundarias de ajuste a presión y proporciona una resistencia al arranque un 30–50% superior a la de los métodos de ensamblaje.

El moldeo asistido por gas y por agua resuelve el mismo reto estructural desde perspectivas distintas: ambos crean secciones huecas dentro de piezas de pared gruesa, eliminan rechupes y reducen el peso entre un 15–30% sin aumentar proporcionalmente el tiempo de ciclo. La asistencia por gas es más sencilla y está más extendida; la asistencia por agua permite procesar canales más largos y complejos, a costa de un sistema de recuperación de agua a presión. La elección depende de la geometría del canal, los requisitos de uniformidad de pared y la infraestructura de máquinas disponible.

El moldeo por inyección de pared delgada lleva los límites estándar del proceso al extremo para producir espesores de pared inferiores a 1 mm con relaciones longitud-espesor superiores a 150:1 —algo habitual en envases alimentarios y vasos desechables. Exige presiones de inyección de hasta 200 MPa, inyección a alta velocidad en menos de 0.3 segundos y moldes con refrigeración mejorada para solidificar la sección delgada antes de que se degrade. El moldeo de espuma estructural adopta el enfoque opuesto: utiliza un agente espumante químico o inyección de nitrógeno para crear un núcleo celular dentro de una piel sólida rígida, reduciendo el peso de la pieza en un 10–20% y ahorrando costes de material en paneles grandes y gruesos, como mobiliario de oficina y envolventes.

¿Qué plásticos pueden moldearse por inyección?

Prácticamente cualquier termoplástico³ puede moldearse por inyección, al igual que la mayoría de los termoestables con utillaje modificado; hay más de 25,000 grados de plásticos técnicos disponibles comercialmente. Las variables clave de selección son la temperatura de servicio, la carga mecánica, el entorno químico, el cumplimiento normativo y el coste objetivo por pieza. Elegir el material equivocado cuesta mucho más que la diferencia de precio por kilogramo: puede exigir retrabajar el molde, provocar retiradas de producto o requerir una recalificación completa cuando la pieza falla en servicio.

Tres categorías de materiales

Los termoplásticos son, con diferencia, la categoría de materiales más habitual en moldeo por inyección: se ablandan al calentarse, fluyen bajo presión y solidifican al enfriarse mediante una transición física totalmente reversible. Esta reversibilidad permite triturarlos, reciclarlos y reprocesarlos. Los termoplásticos básicos (PP, PE, PS y ABS) cuestan $1–3/kg y cubren la mayoría de aplicaciones de consumo. Los termoplásticos técnicos (PC, POM, PA y PBT) cuestan $3–10/kg y se destinan a aplicaciones estructurales o semiestructurales que requieren mayor resistencia térmica o mejor vida a fatiga. Los termoplásticos de altas prestaciones (PEEK, PEI y PPS) cuestan $50–200/kg y soportan servicio continuo por encima de 150 °C o entornos químicos agresivos.

Los termoestables (epoxi, fenólico, melamina) experimentan una reticulación irreversible durante el curado: no pueden volver a fundirse ni reciclarse. Su ventaja es una estabilidad dimensional excepcional a temperaturas elevadas: una pieza fenólica mantiene su forma a 180 °C, mientras que una pieza de PP sufriría una fluencia considerable. El moldeo por inyección de termoestables requiere moldes calentados (150–200 °C frente a moldes refrigerados para termoplásticos), ciclos más largos y limpieza específica entre cambios de material. Sin embargo, las piezas termoestables alcanzan precios superiores en aplicaciones eléctricas y estructurales de alta temperatura.

Los elastómeros y los TPE cubren el espacio entre los plásticos rígidos y el caucho. El caucho de silicona líquida (LSR) es un elastómero termoestable procesado mediante inyección reactiva en moldes calentados; los elastómeros termoplásticos (TPU, TPE, SEBS) se procesan en equipos de inyección estándar y pueden sobremoldearse sobre sustratos rígidos. Ambos se utilizan para sellos, empuñaduras, juntas y superficies sobremoldeadas flexibles. La diferencia clave de procesamiento: el LSR requiere temperaturas de molde de 150–200 °C y catalizador de platino; los TPE funcionan a temperaturas de molde termoplástico estándar y no requieren curado.

Marco de decisión para seleccionar materiales

Relleno de grueso a fino, superficie no cosmética

Una vez satisfechos los requisitos técnicos, comienza la optimización de costes. El coste oculto de materiales de alta contracción como POM (1.8–2.5%) y PA66 (0.8–1.5%) reside en requisitos más estrictos de compensación del molde y ciclos de desarrollo dimensional más largos que con materiales de baja contracción como ABS (0.4–0.7%) y PC (0.4–0.8%). En piezas de tolerancia estrecha, la uniformidad de la contracción del material entre lotes importa tanto como su valor nominal: un material que se contrae 1.5% ± 0.3% requiere un margen de compensación del molde mayor que uno que se contrae 1.5% ± 0.05%.

¿Cómo se diseñan piezas para el moldeo por inyección?

El diseño para fabricación (DFM⁴) aplicado al moldeo por inyección consiste en identificar y resolver, antes de encargar el molde, toda característica geométrica, tolerancia o elección de material que pueda causar un defecto, prolongar el ciclo o exigir modificaciones costosas. En ZetarMold, nuestros ingenieros detectan una media de 3.2 problemas de DFM por plano de pieza recibido; el 38% se relaciona con ángulos de desmoldeo incorrectos o ausentes. Resolverlos al principio ahorra semanas de revisión del utillaje y evita costes que suelen alcanzar $5,000–20,000 por modificación del molde.

Directrices de espesor de pared según el material

El espesor de pared es el parámetro de diseño más influyente en el moldeo por inyección. Si es demasiado fino, la pieza queda incompleta durante el llenado o resulta demasiado frágil en servicio; si es demasiado grueso, aparecen rechupes, vacíos internos, mayor tiempo de ciclo y desperdicio de material. El intervalo de espesor objetivo varía según el material porque la viscosidad del fundido, la velocidad de enfriamiento y la contracción de solidificación difieren significativamente entre familias de resinas.

Reglas del ángulo de desmoldeo

El DFM de piezas de plástico moldeadas por inyección siempre comienza por el ángulo de desmoldeo: sin él, las piezas rozan la superficie del molde durante la expulsión, dejan marcas, se adhieren y aceleran el desgaste de la herramienta. El ángulo necesario depende de la textura superficial y la profundidad de extracción.

Para superficies lisas (pulidas): ángulo de desmoldeo mínimo de 1° por cada 25 mm de profundidad de extracción. Para textura ligera (equivalente a MT-11020): mínimo 1,5°. Para textura media: mínimo 2,0°. Para textura intensa (grano de cuero, MT-11030): mínimo 3,0°; añada 1° por cada 0,025 mm de profundidad de textura como regla general de diseño. Las nervaduras profundas cuya profundidad sea superior a 5 veces su anchura necesitan un ángulo adicional al de la superficie nominal: añada 0,5–1° para evitar que sus paredes se adhieran durante la expulsión. Las paredes laterales de piezas texturizadas con un ángulo de 0° presentan marcas blancas de tensión y arañazos durante las primeras 1.000 inyecciones de producción.

Lista de comprobación DFM de 20 puntos para moldeo por inyección

No todos los hallazgos DFM tienen la misma urgencia. Los elementos de prioridad 1 —ángulo de desmoldeo, espesor de pared y contrasalidas— deben resolverse antes de pedir el molde, porque para corregirlos es necesario retirar o añadir físicamente acero. Los elementos de prioridad 2 —ubicación de la compuerta, colocación de los expulsores y diseño de los canales— deben confirmarse durante la revisión DFM, aunque a veces pueden ajustarse modificando la posición de los insertos. Los elementos de prioridad 3 —especificación del acabado superficial, profundidad del texto y colocación del logotipo— pueden abordarse en las notas de proceso durante la cualificación del molde.

Realizar un estudio de DFM cuando el modelo 3D está completado al 80% acorta el tiempo total del proyecto entre 3–6 semanas de media. El coste de una revisión DFM suele ser de $200–500; modificar un molde después de cortar el acero cuesta entre $2,000 y $20,000. Esto supone un retorno de 10–40× por una sola conversación de ingeniería en una fase temprana. Las piezas que llegan con los 20 puntos de DFM resueltos reducen sistemáticamente en más del 60% las revisiones del utillaje tras la primera muestra y alcanzan el muestreo de producción 3–4 semanas antes que las piezas con problemas geométricos sin resolver.

Información de fábrica: En ZetarMold, nuestros ingenieros detectan una media de 3.2 problemas de DFM por plano de pieza recibido. El problema individual más frecuente, presente en el 38% de todas las revisiones, es la falta o insuficiencia del ángulo de desmoldeo, sobre todo en paredes laterales texturizadas y nervaduras profundas. Las piezas que llegan con el ángulo aplicado correctamente en todas las superficies reducen más de un 60% las revisiones de utillaje tras la primera muestra y alcanzan la inspección inicial entre 3 y 4 semanas antes que los diseños donde el ángulo se consideró a posteriori.

¿Qué parámetros del proceso controlan la calidad del moldeo por inyección?

Seis parámetros de proceso gobiernan la calidad del moldeo por inyección: temperatura de la masa, temperatura del molde, velocidad de inyección, presión de mantenimiento, tiempo de enfriamiento y contrapresión. Todos interactúan y su efecto cambia por completo según la resina utilizada. Un ajuste que produce piezas de ABS perfectas provocará rebaba y alabeo en PC; los parámetros no son transferibles entre materiales. Consulte nuestra guía sobre el proceso de moldeo por inyección de plástico para conocer los fundamentos mecánicos de cada etapa.

La temperatura de la masa es el parámetro que se ajusta incorrectamente con mayor frecuencia. Una temperatura excesiva degrada la resina: el PC amarillea y pierde resistencia al impacto por encima de 330 °C, mientras que PA6 empieza a hidrolizarse por encima de 295 °C si no se controla la humedad. Una temperatura demasiado baja provoca llenados incompletos y líneas de soldadura. El punto de ajuste correcto es el centro del intervalo recomendado por el fabricante de la resina, con ajustes posteriores de ±5–10 °C según los resultados de la muestra T1.

La temperatura del molde suele subestimarse. Muchos procesadores la fijan una vez y no vuelven a revisarla. En PC, un molde a 50 °C en vez de los 90 °C recomendados produce piezas con más tensión residual, mayor alabeo bajo carga de servicio y un brillo superficial entre 10 y 20 GU inferior. La cristalinidad del PP también depende de esta temperatura: temperaturas más altas aumentan la cristalinidad y la rigidez y reducen la variación de contracción posterior al moldeo, algo crítico en piezas con tolerancias estrechas.

La velocidad de inyección controla la tasa de cizallamiento y el comportamiento del frente de llenado. Una inyección rápida llena las paredes finas antes de que se congelen, pero genera más calor por cizallamiento: beneficioso para PA6 y peligroso para PVC sensible al calor. Los perfiles de velocidad multietapa son habituales: se acelera hasta llenar el 80–90% y se desacelera al 30–50% antes de la transferencia, evitando picos de presión que causan rebaba. El chorro, un defecto superficial ondulado, aparece cuando la velocidad de la masa en la entrada es demasiado alta para la geometría de la cavidad; reducir la velocidad durante el primer 10–15% del llenado lo elimina.

La presión de mantenimiento garantiza el sellado de la entrada. La presión correcta mantiene la presión de cavidad por encima de la presión de solidificación de la resina hasta que la entrada se congela. Si es demasiado baja, aparecen rechupes sobre nervaduras y resaltes porque no se compensa la contracción del núcleo. Si es demasiado alta, la pieza se pega al núcleo, los pasadores expulsores dejan marcas y se acumula tensión residual en la zona de la entrada, lo que causa grietas retardadas bajo carga en PC y aleaciones de policarbonato. El tiempo de sellado, determinado mediante una gráfica de peso de pieza frente a tiempo de mantenimiento, es el método más fiable para ajustar correctamente este tiempo.

En el tiempo de enfriamiento se oculta la mayor parte del desperdicio del ciclo. El objetivo es enfriar la sección de pared más gruesa por debajo de la temperatura de expulsión de la resina, normalmente HDT menos 20–30 °C. Regla práctica: el tiempo de enfriamiento aumenta con el cuadrado del espesor máximo. Duplicar el espesor implica cuadruplicar el tiempo. Un enfriamiento desigual es más peligroso que uno prolongado: una diferencia de 10 °C en la pieza provoca alabeo. Los canales de refrigeración conformados, diseñados para seguir el contorno de la cavidad, reducen esa diferencia un 60–80% frente a canales rectos taladrados.

La contrapresión controla la homogeneidad de la masa durante la plastificación. Una contrapresión mayor aumenta la mezcla por cizallamiento, elimina gránulos sin fundir y dispersa uniformemente el colorante, pero también genera más calor y alarga el ciclo. Para resinas amorfas estándar como ABS y PC son habituales 0.5–1.0 MPa. En resinas cristalinas de baja conductividad térmica como PP bastan 0.3–0.6 MPa. Nunca supere 1.5 MPa con materiales sensibles al cizallamiento, como PVC o compuestos reforzados con fibra larga: la rotura de fibras y la degradación son inmediatas.

Las interacciones entre parámetros generan defectos que ningún ajuste aislado puede corregir. Las rebabas y los llenados incompletos no son extremos opuestos de un mismo control: pueden aparecer simultáneamente en la misma pieza si la velocidad de inyección es demasiado alta (rebaba en la línea de partición por el pico de presión) mientras la presión de mantenimiento es demasiado baja (llenado incompleto en la última zona en llenarse). Comprender la cadena de causa y efecto, en lugar de ajustar un parámetro cada vez, marca la diferencia entre una puesta a punto del proceso de dos horas y otra de dos semanas.

¿Qué son las tolerancias del moldeo por inyección y cómo se consiguen?

Las tolerancias del moldeo por inyección se dividen en tres niveles: general, de ±0,1–0,2 mm para piezas básicas; precisión, de ±0,05 mm para conjuntos funcionales; y ultraprecisión, de ±0,02 mm para componentes médicos y ópticos. Cada nivel exige progresivamente mejor acero para el molde, control del proceso y selección del material. Saber qué nivel necesita realmente la pieza es la primera decisión de coste, porque pasar de una tolerancia general a una de precisión puede duplicar el coste del molde y exigir salas de prensas con temperatura controlada.

El índice de contracción es la primera variable que debe cuantificarse al establecer los objetivos de tolerancia. Cada resina tiene una contracción volumétrica característica que debe compensarse en las dimensiones de la cavidad del molde. La cavidad se mecaniza sobredimensionada según la contracción prevista para que la pieza enfriada alcance la dimensión nominal. Si la contracción no se predice con precisión, cada pieza producida presentará un error dimensional sistemático que ningún ajuste del proceso podrá corregir sin mecanizar de nuevo el acero.

Tres factores determinan si un molde alcanza de forma constante el nivel de tolerancia previsto.

Factor 1: acero del molde y calidad del mecanizado. Las piezas de tolerancia general pueden fabricarse con acero P20 preendurecido mecanizado a ±0.05 mm. Las piezas de precisión requieren H13 o S136 endurecidos a 48–52 HRC, con acabado EDM en superficies críticas hasta ±0.01 mm. Las herramientas ópticas o médicas de ultraprecisión utilizan inoxidable S136H pulido a espejo (Ra ≤ 0.025 μm). El grado de acero fija el límite: ninguna optimización del proceso puede compensar una cavidad mecanizada con precisión insuficiente.

Factor 2: estabilidad de la ventana de proceso. Un proceso estable es el requisito previo para repetir dimensiones. Una variación de ±5 °C en la temperatura de la masa modifica las dimensiones de una pieza de PC entre 0.01 y 0.03 mm por cada 100 mm de longitud. En piezas de precisión debe controlarse mediante reguladores de temperatura del cilindro en lazo cerrado (precisión de ±1 °C), repetibilidad constante del volumen de inyección (±0.1% de carrera) y una posición de conmutación documentada que no derive durante la producción. Los protocolos de moldeo científico, que documentan perfiles de presión de cavidad y no solo ajustes de máquina, logran una repetibilidad entre ciclos directamente correlacionada con la consistencia dimensional.

Factor 3: diseño de la pieza y del molde. Un espesor de pared uniforme es la decisión de diseño que más influye en el control de tolerancias. Las paredes no uniformes se enfrían a velocidades distintas y generan tensiones internas que provocan alabeo, un error dimensional que ningún cambio de entrada o refrigeración puede eliminar por completo. Las nervaduras con un 50–60% del espesor nominal minimizan la contracción diferencial. Situar la entrada en la sección más pesada garantiza que la presión de compactación llegue a todas las zonas antes de la solidificación. Una disposición simétrica de los canales, a igual distancia de la cavidad en los lados del núcleo y de la cavidad, evita la contracción térmica diferencial a través de la línea de partición.

La implicación práctica es no especificar tolerancias excesivamente estrictas. Cada 0.01 mm más ajustado de lo necesario incrementa el coste de mecanizado, inspección y la tasa de rechazo. El enfoque correcto consiste en realizar un análisis de acumulación de tolerancias del conjunto, localizar las dimensiones críticas que realmente importan y especificar tolerancias de precisión solo en ellas, dejando el resto con una tolerancia comercial general. Una pieza con tres dimensiones críticas de ±0.05 mm y quince dimensiones no críticas de ±0.15 mm es más fácil de producir y cuesta menos que una con las dieciocho dimensiones a ±0.05 mm.

¿Cuáles son las ventajas y desventajas del moldeo por inyección?

La principal ventaja del moldeo por inyección es su reproducibilidad a escala: una vez ajustado el molde, cada pieza es una copia casi perfecta de la anterior, con ciclos de tan solo 10 segundos y una variación dimensional inferior a ±0.1 mm durante millones de piezas. Su principal desventaja es el coste inicial: el utillaje cuesta $3,000–$100,000+ antes de enviar una sola pieza vendible. La rentabilidad solo aparece por encima de un umbral de volumen que la mayoría de los compradores subestima.

Alta repetibilidad y consistencia dimensional. Las piezas moldeadas por inyección mantienen tolerancias comerciales de ±0.1–0.2 mm y de ±0.05 mm con utillaje de precisión durante millones de ciclos. Ningún otro proceso de polímeros, ya sea termoconformado, moldeo por soplado o impresión 3D, iguala esta repetibilidad entre ciclos a volúmenes de producción.

Eficiencia de producción. Con ciclos de 10–120 segundos y moldes multicavidad (4, 8, 16, 32 o más cavidades por molde), una sola prensa puede producir de miles a decenas de miles de piezas por turno. Una herramienta de 16 cavidades para lentes de PC con un ciclo de 25 segundos fabrica 2,304 piezas por hora, una tasa que ningún proceso sustractivo o aditivo puede igualar con un coste equivalente.

Versatilidad de materiales. Existen comercialmente más de 25,000 compuestos plásticos técnicos para moldeo por inyección, que cubren aplicaciones desde entornos criogénicos de -40 °C hasta servicio continuo a 300 °C, y desde grados ópticos transparentes hasta formulaciones conductoras de electricidad. La misma máquina puede procesar PP básico por la mañana y piezas aeroespaciales de PEEK por la tarde, tras purgar el material y cambiar la temperatura del cilindro entre tiradas.

Geometría compleja en una sola operación. Es posible crear socavados, canales internos, bisagras vivas, encajes a presión, roscas e insertos sobremoldeados sin operaciones secundarias. Una pieza que requeriría cinco componentes mecanizados puede moldearse por inyección como una sola, eliminando el trabajo de montaje, los elementos de fijación y la acumulación de tolerancias entre piezas.

Bajo desperdicio de material por unidad. Los sistemas de canales reciclan el material directamente en la producción. Los sistemas de canal caliente eliminan por completo los residuos de los canales y logran un aprovechamiento del material superior al 98 %, frente al 40–60 % habitual en el mecanizado CNC de bloques de plástico.

Alto coste inicial del utillaje. Un molde de producción de acero para una pieza de complejidad moderada cuesta entre $10,000 y $50,000 y tarda de 4 a 8 semanas en fabricarse. Este capital queda inmovilizado antes de producir una sola pieza. Si el diseño cambia después de mecanizar el molde, cada modificación cuesta entre $1,000 y $10,000, y algunos cambios geométricos obligan a desecharlo por completo. Los moldes prototipo de aluminio reducen el coste inicial a $2,000–$8,000, pero tienen una vida útil limitada (10,000–50,000 ciclos, frente a 500,000–1,000,000+ para el acero endurecido).

Restricciones de diseño. Los ángulos de desmoldeo (0.5°–5°), el espesor uniforme de pared y la ubicación de la línea de partición son requisitos obligatorios, no opcionales. Las geometrías complejas con socavados pronunciados requieren acciones laterales o núcleos colapsables que añaden $2,000–$20,000 al coste del molde por cada elemento. La libertad de diseño es menor que con el mecanizado CNC o la impresión 3D, donde la herramienta puede alcanzar cualquier superficie.

Largo plazo de preparación. Incluso un molde sencillo tarda de 2 a 4 semanas desde la aprobación hasta las muestras T1. Los cambios de ingeniería durante la producción exigen parar la máquina y pueden requerir modificar el molde. Para productos con ciclos rápidos de iteración del diseño, este plazo es una desventaja estructural.

Umbral mínimo de volumen. Con cantidades muy bajas, la amortización del utillaje por pieza hace que el moldeo por inyección no sea competitivo. Por debajo de 50 unidades, la impresión 3D o el mecanizado CNC casi siempre resultan más baratos en coste total.

¿Cómo se compara el moldeo por inyección con la impresión 3D y el mecanizado CNC?

Los tres procesos más habituales de fabricación de plásticos responden a distintas necesidades de volumen, tolerancia y geometría, y el marco de decisión se reduce a la cantidad, la complejidad y si puede esperar de 4 a 8 semanas por el utillaje. Regla rápida: para menos de 50 piezas, use impresión 3D; para 50–500 piezas, utillaje de aluminio o CNC; por encima de 500 piezas y con un diseño estable, la ventaja del coste unitario del moldeo por inyección resulta decisiva.

La impresión 3D, en concreto FDM y SLA, destaca por su rapidez y libertad de diseño. Las piezas con socavados en todas direcciones, estructuras reticulares internas y geometrías imposibles de moldear pueden imprimirse sin utillaje. El plazo es de 1–3 días, frente a 4–8 semanas para el moldeo por inyección. La contrapartida es que el coste unitario aumenta linealmente con la cantidad, mientras que en el moldeo por inyección disminuye al crecer el volumen. En cantidades bajas domina el coste cero de utillaje de la impresión 3D; en cantidades altas, la economía de ciclos por debajo de $1 del moldeo por inyección gana por un orden de magnitud.

El acabado superficial y las propiedades del material también son limitaciones de la impresión 3D. Las piezas FDM presentan líneas de capa visibles (Ra 10–30 μm), resistencia anisotrópica (un 40–60% menor en el eje Z) y opciones de materiales limitadas en comparación con la biblioteca completa de termoplásticos del moldeo por inyección. La SLA produce un mejor acabado superficial y propiedades isotrópicas, pero utiliza resinas fotopoliméricas frágiles, sensibles a los rayos UV y no aprobadas para la mayoría de las aplicaciones médicas o en contacto con alimentos sin un procesamiento secundario. Para prototipos funcionales o validación de preproducción, la impresión 3D es excelente. Para piezas de producción sometidas a cargas, rara vez compite con el moldeo por inyección en resistencia o uniformidad.

El mecanizado CNC ofrece las tolerancias más estrechas de los tres procesos. En piezas metálicas —aluminio, acero o titanio— alcanza habitualmente ±0.005–0.025 mm. En piezas de plástico se pueden lograr ±0.025–0.05 mm con una fijación adecuada y materiales estables. Por ello, el CNC es la opción correcta para componentes de precisión únicos, plantillas, útiles y piezas cuya certificación de material exige trazabilidad del material forjado, como en los sectores aeroespacial y de defensa; algo que las piezas moldeadas por inyección no pueden ofrecer.

Marco de decisión cuantificado: utilícelo para elegir el proceso correcto antes de comprometer el presupuesto.

Para profundizar técnicamente en la decisión entre moldeo por inyección e impresión 3D, incluidas las comparaciones de propiedades de materiales y los flujos de trabajo híbridos, consulte nuestro análisis de moldeo por inyección frente a impresión 3D. Si su proyecto incluye componentes metálicos o tolerancias extremadamente estrechas en plástico, la guía de mecanizado CNC explica los factores de fijación, velocidad de avance y estabilidad del material que determinan si el CNC es el método de fabricación final adecuado o solo un puente antes de invertir en utillaje.

¿Cuáles son los defectos comunes del moldeo por inyección y cómo se corrigen?

Doce defectos del moldeo por inyección representan más del 90% de los fallos de calidad en producción, y cada uno tiene una causa raíz documentada, una corrección del proceso y una prevención mediante el diseño que elimina su recurrencia. Corregir defectos después de fabricar el utillaje cuesta 10–100× más que prevenirlos durante el DFM; la tabla siguiente presenta tanto la corrección reactiva del proceso como el cambio proactivo de diseño que la hace innecesaria.

Dos defectos merecen contexto adicional porque son los que se diagnostican incorrectamente con mayor frecuencia en entornos de producción.

Ráfagas o vetas plateadas. La mayoría de los técnicos sospecha inmediatamente de material húmedo al ver vetas plateadas y responde con un ciclo de secado de 4–6 horas. Según nuestra experiencia, el 60–70 % de los casos se debe en realidad a problemas de ventilación o cizallamiento, no a humedad. Antes de volver a secar, compruebe si los respiraderos están limpios, si la velocidad de inyección es demasiado alta en la zona de la compuerta y si la temperatura del cilindro ha subido durante una tirada larga. Aumentar la profundidad del respiradero 0.01–0.02 mm suele resolver en 20 minutos lo que un ciclo de secado no solucionaría en 6 horas.

Alabeo. Es el defecto más resistente a los ajustes de proceso porque, en esencia, es un problema de diseño disfrazado de problema de proceso. Puede minimizarse optimizando el tiempo de enfriamiento, la temperatura del molde y la presión de mantenimiento, pero una pieza con paredes de 6 mm junto a otras de 1.5 mm siempre se alabeará en cierta medida: las distintas velocidades de enfriamiento generan contracciones diferentes, y ningún ajuste de proceso las elimina. La única solución permanente es rediseñar la pared para uniformarla o aceptar el alabeo y compensarlo en el diseño del útil de sujeción.

Prevenir defectos siempre resulta más barato que corregirlos. Una revisión DFM antes de fabricar el molde que detecte cinco posibles fuentes de defectos cuesta 4–8 horas de trabajo de ingeniería. Corregir esos mismos problemas después de las muestras T1 cuesta 2–8 semanas de modificaciones del molde, retrasos de producción y posibles residuos, a menudo 20–50× el coste del DFM. Los 12 defectos de esta tabla tienen soluciones aplicables durante el diseño; utilícelas antes de aprobar el diseño del molde.

¿Cuánto cuesta el moldeo por inyección por pieza?

El coste del moldeo por inyección se divide en dos cifras completamente distintas que los compradores suelen confundir: el utillaje ($500–$100,000+) es una inversión única, mientras que el coste por pieza ($0.02–$10.00) es recurrente. Saber cuál limita la rentabilidad cambia todas las decisiones posteriores. Utilice nuestra calculadora de costes de moldeo por inyección para obtener una cifra específica de su proyecto antes de leer el marco siguiente.

El coste del utillaje (molde) es una inversión inicial única, independiente del coste por pieza, y suele oscilar entre $500 y $100,000+ según la complejidad. Consulte nuestra Guía completa de moldes de inyección para ver un desglose íntegro de los factores de inversión.

La prueba T1 es el riesgo de calendario más común. Las primeras muestras revelan contracción, alabeo y halo de compuerta reales que ninguna simulación predice por completo. Reserve al menos una prueba T2 en el calendario del proyecto — los proyectos que suponen que T1 = aprobación casi siempre se retrasan entre 1 y 3 semanas cuando la realidad diverge de la simulación. Para calendarios ajustados, solicite al moldeador un análisis de flujo antes de mecanizar el acero; detecta entre el 70 y el 80% de las sorpresas de T1 sin consumir tiempo de utillaje. Las pruebas T2 no son una señal de fracaso — son una parte normal del proceso de desarrollo del utillaje para cualquier pieza con tolerancias estrictas o geometría compleja.

Los 5 factores que más afectan al plazo de entrega

Factor 1: complejidad de la pieza y acciones laterales. Un molde sencillo de dos placas y extracción recta se mecaniza en 2–3 semanas. Una pieza con cuatro acciones laterales, núcleo colapsable y compuertas de válvula de canal caliente puede requerir 5–7 semanas solo de mecanizado. Cada elevador, corredera y detalle EDM añade días. Factor 2: calidad del acero. Los moldes prototipo de aluminio omiten el tratamiento térmico; los moldes H13 de producción añaden 3–5 días de endurecimiento. Factor 3: rapidez de aprobación del cliente. Las revisiones DFM y aprobaciones de muestras T1 que llevan una semana internamente, pero tres hasta recibir la firma del cliente, consumen silenciosamente la mitad del margen del calendario.

Factor 4: número de cavidades. Una herramienta de 8 cavidades requiere ocho veces más pasadas de mecanizado en los insertos que una de una sola cavidad; prevea un 30–50 % más de tiempo. Factor 5: acabado superficial. El acabado estándar SPI-B2 sale directamente del CNC. El pulido espejo SPI-A1 para piezas ópticas o estéticas requiere 20–40 horas adicionales de pulido manual por cavidad: una semana de trabajo cualificado que no puede comprimirse.

Servicio urgente de utillaje: cuando el plazo es crítico, los fabricantes chinos pueden entregar muestras T1 en 15–20 días operando las CNC las 24 horas, acelerando la electroerosión y trasladando el tratamiento térmico de una cola externa al horno propio. Espere un sobrecoste real del 20–40 %. Es viable para moldes sencillos de dos placas, pero no para herramientas de canal caliente con seis correderas: la complejidad impone un mínimo físico de mecanizado que las horas extra no eliminan.

Los proyectos más rápidos comparten una característica: el cliente aprueba el informe DFM en un plazo de 24–48 horas. Los retrasos de aprobación del comprador representan el 30–40% de la variación total del calendario en proyectos de utillaje transfronterizos. Para acortar el plazo, asigne previamente a un ingeniero interno con autoridad para aprobar los cambios DFM antes de emitir la orden de compra; no deje que las decisiones sobre la ubicación de la compuerta o el ángulo de desmoldeo esperen a una reunión semanal de revisión del diseño.

¿Qué industrias utilizan el moldeo por inyección y qué requieren?

El moldeo por inyección suministra piezas a todas las grandes industrias —automoción, medicina, electrónica de consumo, envases, aeroespacial, construcción, juguetes y equipos industriales—, pero cada sector impone requisitos distintos de material, tolerancia y certificación que determinan si puede cualificarse un taller de moldeo estándar o si es obligatoria una capacidad especializada.

Los sectores de automoción y médico son los más exigentes. Automoción requiere la certificación IATF 16949, una norma de sistemas de gestión de la calidad que abarca todos los pasos, desde la recepción de la materia prima hasta la inspección de salida, además de documentación PPAP (proceso de aprobación de piezas de producción) que demuestre que el proceso de fabricación produce de forma constante piezas dentro de las tolerancias del plano. Una presentación PPAP de nivel 3 incluye resultados dimensionales de 30 piezas de muestra, certificados de materiales, estudios de capacidad del proceso (Cpk ≥ 1.67 en dimensiones críticas) y un plan de control.

El moldeo médico añade fabricación en sala limpia (ISO Clase 7 u 8), validación documentada bajo protocolos IQ/OQ/PQ y trazabilidad completa del lote desde gránulo hasta pieza. Un lote no conforme en un producto estéril puede provocar una retirada Clase II; por eso existe la carga de cualificación y los proyectos médicos tardan 2–3× más que los equivalentes de automoción. Las pruebas de biocompatibilidad ISO 10993 añaden 4–8 semanas para componentes en contacto con implantes o sangre.

La electrónica de consumo exige una precisión estética que suele ser más difícil que la dimensional. Un molde H13 bien diseñado puede lograr ±0.05 mm, pero igualar un color Pantone en 50,000 piezas de tres lotes de resina exige aprobación documentada del color, medición con espectrofotómetro hasta ΔE ≤ 1.0 y, a veces, homologación del proveedor. Las carcasas electrónicas también suelen requerir clasificación de resistencia al fuego UL 94 —V-0 o 5VA según la categoría—, lo que restringe la selección y exige resinas certificadas por UL cuya certificación se mantenga.

El sector del embalaje exige el mayor rendimiento de todos: las tapas y cierres de pared delgada se fabrican en moldes de 96 a 128 cavidades con tiempos de ciclo inferiores a 4 segundos y producen más de 100,000 piezas por hora en una sola prensa. Estas herramientas requieren acero H13 endurecido, colectores de canal caliente equilibrados con precisión y circuitos de refrigeración que mantengan la temperatura del agua dentro de ±1 °C en todas las cavidades simultáneamente. Una sola cavidad que funcione 2 °C más caliente que las demás produce piezas con una desviación dimensional que no supera la inspección visual automatizada y detiene la línea de llenado.

Moldeo por inyección en China frente al nacional: ¿cómo tomar la decisión correcta?

China ofrece utillaje de moldeo por inyección a un coste entre un 60 y un 80% inferior al de las alternativas de Estados Unidos (US) o Europa, con plazos de 15–20 días para herramientas estándar — pero la elección correcta depende de la sensibilidad de su IP, el entorno normativo, el volumen y la tolerancia al riesgo, no solo del precio unitario. Este es el marco completo para tomar esa decisión con cifras, no con suposiciones.

Cuándo gana China (y cuándo no)

La ventaja de costes de China es decisiva para los productos de consumo sensibles al precio, los componentes básicos de gran volumen y cualquier proyecto cuyo retorno del utillaje dependa de mantener la fabricación del molde por debajo de $10,000. Un molde chino de P20 de $5,000 que produce una pieza funcional es una decisión financiera mejor que un molde estadounidense de $25,000 que produce la misma pieza, siempre que la protección de la propiedad intelectual sea manejable y el plazo logístico resulte aceptable. Los fabricantes de herramientas del corredor Dongguan–Shenzhen han acumulado más de 30 años de experiencia en fabricación de moldes de inyección, y los mejores talleres de la zona producen trabajos que igualan o superan la calidad estadounidense por una fracción del coste.

China no es la opción adecuada cuando: (1) el diseño contiene geometría propietaria o secretos comerciales que no pueden protegerse contractualmente; (2) el producto exige cumplimiento ITAR o trazabilidad de origen estadounidense para defensa; (3) el cliente exige una cadena de suministro nacional —mandatos de relocalización en automoción o aeroespacial—; o (4) el coste logístico y las 4–6 semanas de transporte marítimo eliminan el ahorro en programas de alta variedad y bajo volumen que necesitan iteraciones rápidas.

Marco de mitigación de riesgos para el abastecimiento en China

Al abastecerse en China deben gestionarse activamente cuatro vectores de riesgo. Propiedad intelectual: utilice un NDA formal y un acuerdo de propiedad del utillaje que especifique que el molde le pertenece; registre las patentes de diseño en China antes de compartir archivos 3D. Calidad: exija un ISIR de 30 piezas con datos dimensionales CMM de todas las cotas críticas antes de liberar la producción; no acepte aprobaciones verbales.

Riesgo de comunicación: designe del lado del proveedor a un jefe de proyecto bilingüe con autoridad para aprobar cambios DFM sin 48 horas de demora; las aprobaciones ambiguas son la principal causa de fallos T1 en proyectos transfronterizos. Riesgo de plazo: añada dos semanas de margen a cada proyecto de utillaje en China por el Año Nuevo chino, tifones y racionamientos eléctricos sin aviso previo.

5 criterios para elegir un fabricante de moldeo por inyección

Tanto si compra en el país como en el extranjero, evalúe a los proveedores con cinco criterios: (1) certificación pertinente: IATF 16949 para automoción, ISO 13485 para medicina e ISO 9001 como mínimo; pida el certificado vigente y su alcance de auditoría, no solo un logotipo web. (2) Fabricación interna de moldes: acorta el ciclo de retroalimentación entre moldeo y utillaje; subcontratar añade una capa de comunicación que crea riesgos de plazo y calidad. (3) Proceso DFM documentado: una revisión escrita con planos marcados y control de revisiones indica madurez; la información verbal no es aceptable en producción.

(4) Parque de máquinas y rango de tonelaje de cierre: confirme que el proveedor dispone de prensas en el rango necesario, calculado como área proyectada × presión de cavidad × número de cavidades; un taller con máquinas de solo 100 toneladas no puede fabricar una herramienta de fascia de automóvil de 500 toneladas. (5) Piezas de referencia y clientes: solicite cinco piezas de su sector con datos de contacto y verifique al menos dos referencias. Un moldeador de precisión legítimo tendrá clientes verificables; no poder aportar referencias supone un riesgo.

Posicionamiento de ZetarMold: operamos 47 máquinas de moldeo por inyección de 60 a 1,200 toneladas en nuestra fábrica de 9,000 m² de Dongguan, contamos con capacidad de cumplimiento IATF 16949 e ISO 13485, fabricamos todos los moldes internamente y ofrecemos de serie documentación PPAP, análisis de flujo del molde y tres años de garantía. Atendemos a clientes de más de 20 países que necesitan costes chinos con sistemas de calidad documentados, no una cosa u otra.

Preguntas frecuentes sobre moldeo por inyección

¿Para qué se utiliza el moldeo por inyección?

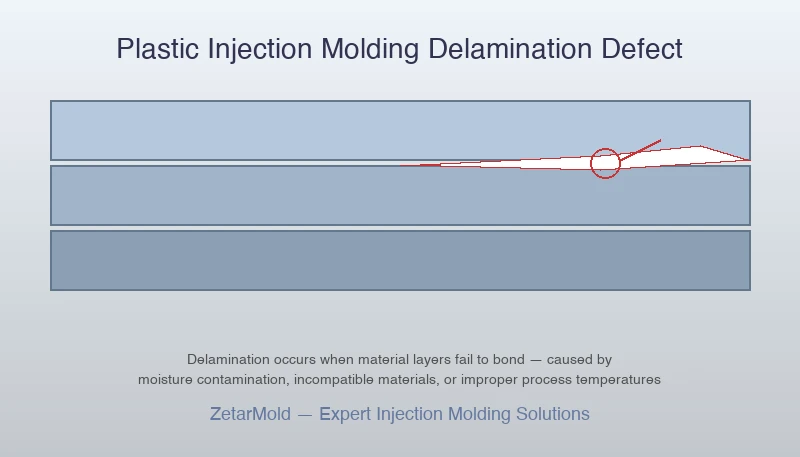

Defecto de delaminación en la separación de capas del moldeo por inyección

¿Cuánto cuesta el moldeo por inyección?

El coste del moldeo por inyección tiene dos componentes. El utillaje, es decir, la fabricación única del molde, va de $500 para un prototipo sencillo de aluminio a $100,000+ para una herramienta compleja multicavidad de acero H13 endurecido. El coste por pieza va de $0.02 para cierres básicos de gran volumen a $10+ para piezas de ingeniería grandes y complejas. Con 10,000 unidades y un molde intermedio, el coste total por pieza, incluida la amortización, suele ser de $0.50–$5.00 para ABS o PP. El utillaje chino cuesta un 60–80 % menos que el estadounidense o europeo equivalente: un molde de $25,000 en EE. UU. suele cotizarse en $5,000–$8,000 en China con la misma geometría y acero. Utilice una calculadora de costes para obtener una cotización específica.

¿Cuál es la cantidad mínima de pedido para el moldeo por inyección?

No existe una cantidad mínima universal para el moldeo por inyección, pero la economía fija un límite práctico. Con un molde prototipo de aluminio de $2,000–$5,000, se necesitan unas 200–500 piezas para reducir el coste total por debajo del mecanizado CNC o la impresión 3D. La mayoría de los moldeadores chinos cotiza un MOQ práctico de 500–1,000 piezas para trabajos comerciales estándar; algunos aceptan 200–300 en programas de moldeo por inyección de bajo volumen con utillaje de aluminio. Los proveedores estadounidenses y europeos suelen aceptar MOQ menores (100–500), pero con mayor coste unitario. Por debajo de 100 unidades, la impresión 3D o el CNC casi siempre son más baratos incluyendo el utillaje.

¿Qué materiales se pueden utilizar en el moldeo por inyección?

Hay más de 25,000 compuestos plásticos técnicos disponibles para moldeo por inyección, pero la lista práctica es mucho más corta. Los termoplásticos más comunes son PP (bajo coste y resistencia química), ABS (buena estética y fácil procesamiento), PC (alto impacto y claridad óptica), PA6/PA66 (resistencia mecánica y térmica), POM (baja fricción y estabilidad dimensional) y PEEK (resistencia extrema a temperatura y productos químicos).

Los materiales especiales incluyen versiones de grado médico de PP, ABS y PC con biocompatibilidad documentada, grados ignífugos certificados conforme a UL 94 V-0 y compuestos reforzados con fibra de vidrio o carbono que duplican o triplican la rigidez de la resina base. La restricción clave es que el material debe ser termoplástico: debe fundirse, fluir bajo presión y volver a solidificarse sin degradación química. Los termoestables, siliconas y metales se procesan mediante otros métodos.

¿Cuánto tiempo se necesita para fabricar una pieza moldeada por inyección?

Un ciclo individual de moldeo por inyección —una inyección que produce una o más piezas— dura entre 10 y 120 segundos, según el tamaño de la pieza, el espesor de pared y el material. Una pequeña pieza de consumo de PP con una pared de 2 mm tiene un ciclo de 15–25 segundos; un componente grande de automoción de ABS con paredes de 4 mm puede tardar entre 60 y 90 segundos. Sin embargo, el plazo total desde la aprobación del diseño hasta las primeras piezas de producción es de 6–12 semanas en China: la revisión DFM tarda 3–5 días, el diseño del molde 5–10 días, el mecanizado CNC 2–4 semanas, las pruebas T1 1–2 semanas y los ajustes T2 otros 3–7 días. Los servicios urgentes de utillaje pueden reducir el plazo de las herramientas estándar a 15–20 días para muestras T1, con un sobrecoste del 20–40 %.

¿Cuál es la diferencia entre el moldeo por inyección y la impresión 3D?

El moldeo por inyección y la impresión 3D atienden requisitos de volumen y geometría fundamentalmente distintos. El moldeo por inyección requiere un molde de acero que cuesta entre $500 y más de $100.000, pero después produce piezas a $0,05–$5,00 cada una en ciclos de 10–120 segundos, una economía que solo funciona por encima de 200–500 unidades. La impresión 3D no necesita utillaje, produce la primera pieza en horas y cuesta entre $5 y $100 por pieza con independencia de la cantidad, lo que la hace ideal para 1–200 unidades pero antieconómica a gran escala.

En cuanto a calidad, las piezas moldeadas por inyección son isotrópicas, tienen acabados Ra 0.4–1.6 μm y mantienen comercialmente tolerancias de ±0.1–0.2 mm. Las piezas FDM son un 40–60 % más débiles en el eje Z, presentan Ra 10–30 μm y tolerancias de ±0.2–0.5 mm. Consulte nuestra comparación detallada entre moldeo por inyección e impresión 3D para conocer todas las ventajas y desventajas.

¿Cuáles son los defectos más comunes en el moldeo por inyección?

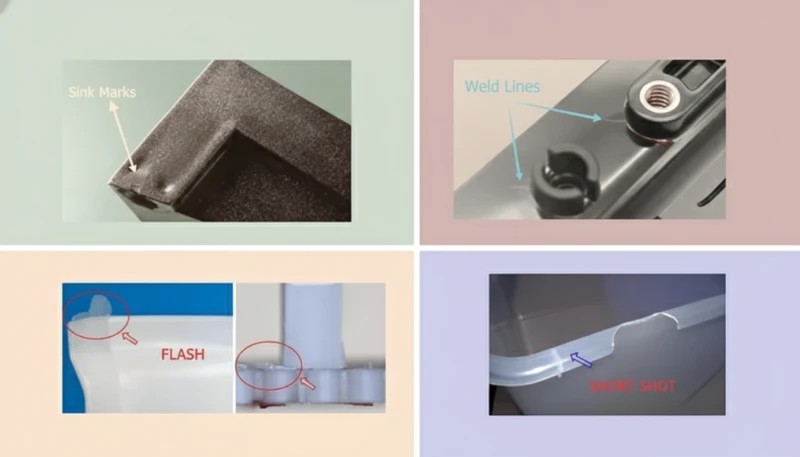

Los seis defectos más comunes son: rechupes, depresiones en zonas gruesas por presión de mantenimiento insuficiente o nervios sobredimensionados; alabeo, deformación por enfriamiento no uniforme o paredes asimétricas, cuya variación superior al 25 % es la principal causa; llenado incompleto por baja presión, temperatura de masa insuficiente o respiraderos bloqueados; rebaba en la línea de partición por presión excesiva o desgaste; líneas de soldadura donde se unen dos frentes, que reducen la resistencia un 10–50 %; y marcas de quemado, decoloración negra o marrón al final del llenado por ignición de gas atrapado debido a mala ventilación.

Los seis defectos pueden prevenirse mediante una revisión DFM adecuada, simulación de flujo del molde y desarrollo sistemático del proceso; indican una deficiencia de proceso o diseño, no limitaciones inherentes del proceso.

¿Cómo elijo un fabricante de moldeo por inyección?

Evalúe a los fabricantes según cinco criterios, en este orden: (1) certificación sectorial: ISO 9001 como base, IATF 16949 para automoción e ISO 13485 para medicina; solicite el certificado real con alcance y caducidad. (2) Fabricación interna de moldes: acelera el ciclo DFM-acero y establece responsabilidad directa sobre la calidad. (3) Adecuación del parque de máquinas: confirme prensas en el rango de tonelaje necesario, con un margen del 30 % sobre el mínimo calculado.

(4) Clientes de referencia de su sector: pida dos referencias verificables de la misma categoría y contáctelas. (5) Formalidad del proceso DFM: un informe escrito con planos marcados y registro de cambios caracteriza a un taller maduro; el DFM verbal es una señal de alarma en productos complejos o regulados. Para comprar en China, confirme además la gestión de proyectos en inglés y un acuerdo formal de propiedad del molde antes de enviar archivos CAD.
