In diesem Artikel analysieren wir die Vor- und Nachteile des Spritzgießens ausführlich, damit Sie bei der Entscheidung über die Fertigung von Spritzgussteilen eine fundierte Orientierung haben.
Was ist Spritzgießen?

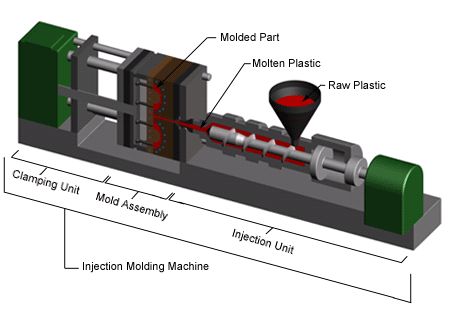

Spritzgießen ist ein Formgebungsverfahren, bei dem Material eingespritzt und in der Form ausgeformt wird. Dafür werden Spritzgießmaschinen, Kunststoffrohstoffe, Spritzgießformen und weitere Anlagen benötigt.
Bei einer bestimmten Temperatur werden die geschmolzenen Mehrfachkunststoffe von einer Schnecke gerührt, mit hohem Druck in den Formhohlraum eingespritzt und anschließend abgekühlt und ausgehärtet, um ein geformtes Produkt zu erhalten.
Dieses Verfahren eignet sich für die Massenproduktion von komplex geformten Teilen und ist eine der wichtigsten Bearbeitungsmethoden.
Verfahren zum Spritzgießen

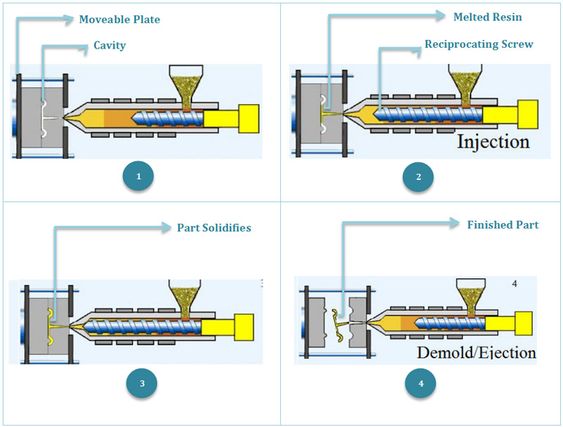

Der Spritzgießfertigungsprozess kann grob in die folgenden 6 Stufen unterteilt werden:
(1) Form schließen
(2) Einspritzen
(3) Nachdruck
(4) Abkühlen
(5) Form öffnen
(6) Produkt entnehmen
Der oben beschriebene Prozess wird wiederholt, um Produkte im Batch-Zyklus herzustellen.
Warum verwenden wir das Spritzgießen?
Das Spritzgießverfahren ist schnell und effizient, der Betrieb kann automatisiert werden, es gibt viele Farbvarianten zur Auswahl, die Form kann einfach bis komplex sein, die Größe kann groß bis klein sein, und die Produktabmessungen sind genau, das Produkt ist leicht zu aktualisieren und kann zu Teilen mit komplexer Form werden.
(1) Da die Plastifizierung der Schmelze und die Modellierung des Fließverhaltens beim Formen mehrerer Kunststoffe im Zylinder bzw. im Formhohlraum erfolgen, kann sich die Form immer in einem Zustand befinden, in dem die Schmelze kondensiert oder vernetzt und schnell ausgehärtet ist, was zu einer Verkürzung des Formgebungszyklus beiträgt.
(2) Beim Formen wird die Schmelze nach dem Schließen in das Werkzeug eingespritzt, und die Schmelze mit guter Fließfähigkeit verursacht wenig Verschleiß am Werkzeughohlraum, sodass ein Werkzeugsatz große Mengen an Spritzgussteilen produzieren kann.
(3) Ein Bediener kann oft zwei oder mehr Spritzgießmaschinen überwachen, insbesondere wenn die geformten Teile automatisch entladen werden können, und noch mehr Maschinen können verwaltet werden, daher ist der Arbeitskräftebedarf relativ gering.
(4) Alle Formgebungsprozesse, wie Schließen des Werkzeugs, Zugabe von Kunststoffmaterial, Plastifizieren, Einspritzen, Öffnen des Werkzeugs und Entformen, werden durch die Aktion der Spritzgießmaschine abgeschlossen, was den Spritzprozess leicht vollständig automatisieren und programmgesteuert realisieren lässt.
(5) Aufgrund des hohen Drucks während des Spritzgießprozesses ist es möglich, Kunststoffteile mit komplexen Formen, klaren Oberflächenmustern und Markierungen sowie hoher Maßgenauigkeit zu formen.
(6) Mehr als eine Art von Material kann durch Co-Injektion geformt werden; es kann effektiv Materialien mit harter Haut und schäumendem Herzen, duroplastischen Kunststoffen und faserverstärkten Kunststoffen formen.
Da die Formgebung mit einer präzisen Form und einem präzisen Hydrauliksystem durchgeführt werden kann, ist es möglich, mit Hilfe einer Mikrocomputersteuerung Produkte mit hoher Präzision zu erhalten.

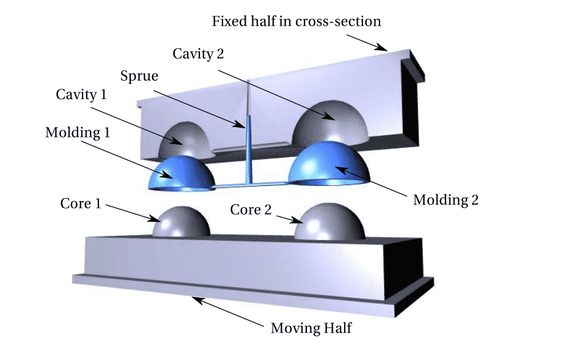

(7) Hohe Produktionseffizienz, zwei Werkzeugsätze können Dutzende oder sogar Hunderte von Kavitäten enthalten, sodass Dutzende oder sogar Hunderte von Kunststoffteilen in einem Formgebungsvorgang hergestellt werden können.
(8) Die geformten Teile benötigen nur geringfügige Nachbearbeitung, und der beim Spritzgießprozess anfallende Ausschuss kann wiederverwendet werden, sodass beim Spritzgießen sehr wenig Rohmaterial verschwendet wird.
(9) Spritzgießen hat den Vorteil, mehrere Kunststoffmaterialien gleichzeitig zur Herstellung eines Teils verwenden zu können. Zum Beispiel ist auch das Formen von TPU oder Metall-Einsätzen mit Kunststoffteilen möglich.
Vorteile des Spritzgießverfahrens
(1) Einfache Qualitätskontrolle: sehr hohe Oberflächengenauigkeit und äußerst geringe Formabweichungen innerhalb derselben Charge.
Spritzgießen ist ein hochgradig wiederholbarer Prozess. Das bedeutet, dass das zweite Teil der Produktion mit dem ersten Teil identisch sein wird. Dies bietet eine hervorragende Kontrolle über Produktkonsistenz und Teilezuverlässigkeit in der Großserienproduktion.
(2) Niedrige Prozesskosten: hohe anfängliche Werkzeugkosten, aber geringe Stückkosten. Der wesentliche Vorteil des Spritzgießens liegt in der guten Skalierbarkeit der Produktion.
Sobald die Maschine und die Form fertig sind, ist der Preis pro Einheit des Produkts während der Produktion sehr niedrig. Wenn mehr Teile produziert werden, sinkt der Preis drastisch.
(3) Für die Massenproduktion geeignet: Das Spritzgießverfahren eignet sich im Allgemeinen vor allem für die Massenproduktion komplex geformter Produkte und verwandte Formgebungsbereiche.
(4) Hohe Produktionseffizienz: Ein Spritzgießzyklus dauert üblicherweise 30–60 Sekunden pro Form. Nach dem Einstellen der Maschinenparameter ist für die kontinuierliche Produktion kaum oder keine Handarbeit erforderlich; häufige manuelle Nachjustierungen entfallen.
Nachteile des Spritzgießverfahrens
(1) Hohe Anfangsinvestition: Für schnelles Spritzgießen in der Serienproduktion werden eine Spritzgießmaschine, Spritzgießausrüstung, Spritzgießformen und weitere Hilfsanlagen benötigt.
Da die Kosten für Spritzgießmaschinen und Spritzgießwerkzeuge relativ hoch sind, ist die Startinvestition groß, es ist nicht für kleine Stückzahlen geeignet
Daher ist es nicht für die Herstellung kleiner Mengen von Kunststoffteilen geeignet.
(2) Hohe Anforderungen an die Konstruktion: Wenn Sie Teile in Massenproduktion herstellen wollen, müssen Sie sicherstellen, dass das Design beim ersten Mal korrekt ist, denn wenn Sie die Form später aufgrund von Designproblemen ändern müssen, sind die Kosten für die Änderung der Form ebenfalls relativ hoch.
(3) Hohe Qualifikationsanforderungen: Die Qualität der geformten Produkte wird durch eine Vielzahl von Faktoren begrenzt, so dass die technischen Anforderungen höher und schwieriger zu bewältigen sind.
An die Bedienkompetenz der Spritzgießmaschinenführer werden hohe Anforderungen gestellt; üblicherweise sind fünf bis zehn Jahre Erfahrung erforderlich.
Höhere Anforderungen an die technische Erfahrung des Personals in den Bereichen Formenbau und Produktion, in der Regel sind auch 5-10 Jahre Erfahrung erforderlich.
(4) Längere Vorproduktionszeit beanspruchend: Das Schlüsselgerät des Spritzgießens ist das Werkzeug, aber der Zyklus von Werkzeugdesign, verschiedenen Werkzeugherstellungstechniken und Werkzeugversuchen ist sehr lang und langsamer in die Produktion zu bringen.
Je nach Größe und Struktur der Produktidee dauert es in der Regel 25-40 Tage, bis die Spritzgussform hergestellt ist.
Nachdem das Werkzeug fertig ist, dauert es im Musterbau-Stadium mehrere Versuche, die Parameter der Spritzgießmaschine zu optimieren, um die besten Parameter für schnelle Serienproduktion zu erreichen, was ebenfalls Zeit in Anspruch nimmt.
(5) Aufgrund der begrenzten Kühlbedingungen ist es schwieriger, dickwandige Kunststoffteile mit großen Abweichungen zu formen.
(6) Nachteile des Spritzgießens Hohe Anfangskosten – der Hauptnachteil des Kunststoffspritzgießens ist das Spritzgießwerkzeug, die Spritzgießmaschine und ihre Hilfsgeräte, die sehr teuer sind. Vorlaufzeit – von der Produktkonzeption bis zum fertigen Teil können Monate für Design, Überprüfungen, Tests und Werkzeugherstellung benötigt werden.
Überlegungen zum Spritzgießen
Bevor Sie versuchen, Teile durch Spritzgießen herzustellen, sollten Sie die folgenden Tipps beachten:
(1) Finanzielle Aspekte Anlaufkosten: Die Vorbereitung der Produktion von Spritzgussteilen erfordert eine erhebliche Anfangsinvestition. Diesen zentralen Punkt sollten Sie im Voraus kennen.
(2) Produktionsmenge Bestimmen Sie die Zahl der herzustellenden Teile. Bei entsprechenden Stückzahlen ist das Spritzgießen das kosteneffizienteste Fertigungsverfahren.
Bestimmen Sie die Anzahl der Teile, die Sie aus Ihrer Investition gewinnen wollen (berücksichtigen Sie die Kosten für Design, Tests, Produktion, Montage, Marketing und Vertrieb sowie den erwarteten Verkaufspreis).
(3) Konstruktive Aspekte Teilekonstruktion: Eine frühzeitige Vereinfachung der Produktgeometrie und Verringerung der Teilezahl bietet Vorteile.

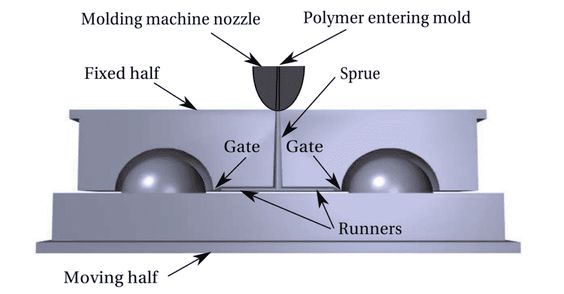

Konstruktion der Werkzeuge: Berücksichtigen Sie bei der Konstruktion der Form im Voraus die Fehler, die während der Produktion auftreten können. Berücksichtigen Sie die Anschnittstellen und führen Sie Simulationen mit einer Formfluss-Software wie Solidworks Plastics durch.
(4) Produktionsaspekte Zykluszeit: Verkürzen Sie die Zykluszeit so weit wie möglich. Setzen Sie technisch ausgereifte Werkzeuge ein. Kleine Änderungen können viel bewirken; bei der Fertigung von Millionen Teilen führen bereits wenige eingesparte Sekunden zu erheblichen Kostensenkungen.
(5) Montage Konstruieren Sie Ihre Teile so, dass der Montageaufwand möglichst gering ist. Der Hauptgrund dafür ist, dass selbst die Montage einfacher Teile im Spritzgießprozess noch relativ teuer ist. Durch die Optimierung des Montageprozesses sparen Sie erhebliche Arbeitskosten.
Faktoren, die die Qualität des Spritzgießens beeinflussen
(1) Einspritzdruck: Einspritzdruck ist erforderlich, um den Widerstand beim Fließen der Schmelze zu überwinden. Der Strömungswiderstand wird durch den Druck der Spritzgießmaschine ausgeglichen, sodass die Form gleichmäßig gefüllt werden kann.
(2) Einspritzzeit: Eine angemessene Einspritzzeit begünstigt die optimale Füllung mit Schmelze. Sie ist zugleich entscheidend für eine bessere Oberflächenqualität des Produkts und geringere Maßtoleranzen.
(3) Einspritztemperatur: Die Einspritztemperatur muss im geeigneten Bereich gehalten werden. Ist sie zu niedrig, wird das Material nicht ausreichend plastifiziert; dies beeinträchtigt die Qualität der Formteile und erschwert die Verarbeitung. Ist sie zu hoch, kann sich der Rohstoff leicht zersetzen.
Zusammenfassung
Wenn Sie ein Kunststoffprojekt mit hoher Produktionsmenge planen, sollten Sie Spritzgießen als Verfahren in Betracht ziehen. Dazu haben wir einige wichtige Empfehlungen für Sie.
(1) Sie benötigen einen erfahrenen Produktdesigner und einen Spritzgießformen-Konstrukteur, die das Erscheinungsbild und die Struktur des Produkts vor der Fertigung der Kunststoffform optimieren. So vermeiden Sie spätere Kosten für Formänderungen aufgrund einer ungeeigneten Gestaltung oder Konstruktion.
(2) Vor der offiziellen Spritzgießfertigung wird empfohlen, über CNC-Prototyping oder 3D-Druck-Prototypen für Montage- und Funktionstests zu gehen.
(3) Wählen Sie ein Unternehmen mit Produktdesignern, Spritzgießformen-Konstrukteuren, Formenbauingenieuren, Einrichtern für Spritzgießmaschinen und Qualitätsprüfern sowie mehreren fließend Englisch sprechenden Vertriebsmitarbeitern. So kann das Projekt technisch, qualitativ und kommunikativ reibungslos umgesetzt werden.
