Leitfaden zur Familienformkonstruktion: Wann sie Geld spart und wann nicht

Wenn ein Teil in der Familie um 30% größer im Volumen ist als das kleinste, wird die größere Kavität zuletzt und unter unterschiedlichen Druckbedingungen gefüllt. Dies führt zu dimensionalen Inkonsistenzen, möglichen Kurzschüssen in der großen Kavität und Gratbildung in den kleinen Kavitäten. Unsere Faustregel: Lehne Familienwerkzeug-Designs ab, bei denen ein Teil 120% des durchschnittlichen Kavitätsvolumens überschreitet, ohne Maßnahmen zur Flussbeschränkung basierend auf

In 20 Jahren Betrieb von Familienwerkzeugen haben wir das gesamte Spektrum erlebt — von herausragend effizienten Familienwerkzeugen mit 8 Kavitäten bis zu teuren Fehlern, bei denen nicht zusammenpassende Teile so viel Ausschuss verursachten, dass das Projekt wieder auf Einzelwerkzeuge umstieg. Dieser Leitfaden erläutert genau, wann eine Familienwerkzeugkonstruktion funktioniert, wann nicht und wie Sie den Unterschied erkennen, bevor Sie sich auf den Stahlzuschnitt festlegen.

Was ist ein Familien-Spritzgießwerkzeug?

Ein Familienwerkzeug ist ein einzelner Werkzeuggrundkörper mit Kavitäten für zwei oder mehr unterschiedliche Bauteilgeometrien, der in jedem Zyklus einen vollständigen Satz produziert. Anders als ein Mehrkavitätenwerkzeug (identische Teile) kombiniert ein Familienwerkzeug unterschiedliche Formen — typischerweise Teile, die gemeinsam in derselben Baugruppe ausgeliefert werden.

Das bestimmende Merkmal ist, dass jede Kavität ein anderes Bauteil erzeugt, alle Bauteile jedoch über ein gemeinsames Angusskanalsystem eingespritzt werden. Deshalb müssen sich alle Bauteile der Familie unter ähnlichen Prozessbedingungen formen lassen: gleiches Material, kompatible Schmelzetemperatur und überlappende optimale Zykluszeiten.

Typische Beispiele sind Gehäusesätze (Ober- + Unterteil), Getriebesätze (mehrere Zahnradgrößen aus einem Schuss) und Steckverbindergehäuse (Stecker- + Buchsenhälfte). In unserer Fabrik betreiben wir Familienformen für Elektronikgehäuse, bei denen ein einziges Werkzeug Oberschale, Unterschale, Batteriefachdeckel und Tastenfeld herstellt — vier verschiedene Teile in einem Presszyklus. Eine Familien-Spritzgussform

Wann spart ein Familienwerkzeug Kosten?

Ein Familienwerkzeug spart Geld, wenn die kombinierten Werkzeug- und Produktionskosten niedriger sind als beim Einsatz separater Werkzeuge für jedes Teil. Die Einsparungen stammen typischerweise aus drei Bereichen: geringere Werkzeuginvestitionen, weniger Maschinenzeit pro Teil und vereinfachte Logistik.

Senkung der Werkzeugkosten

Die größte anfängliche Einsparung. Ein Formaufbau, ein Satz Führungssäulen, ein Auswerfersystem. Im Grunde verteilen Sie die „Infrastrukturkosten“ einer Form auf mehrere Teile, statt sie für jedes Teil separat zu bezahlen. Der Zielkonflikt: Der Formaufbau ist größer, und jede Kavität erfordert weiterhin eine eigene Bearbeitung, Politur und möglicherweise eine eigene Kühlkanalanordnung.

Maschinenzeiteffizienz

Die Fertigung aller Teile in einem Zyklus bedeutet eine Einrichtung, einen Bediener und eine Maschine statt vier. Bei einem Maschinensatz von $30–$60/Stunde summiert sich dies schnell. Bei einer vierteiligen Baugruppe und 50.000 Sätzen pro Jahr kann allein die eingesparte Maschinenzeit jährlich $8,000–$15,000 erreichen.

Logistik und Bestand

Familienformen produzieren automatisch zusammengehörige Sätze. Jeder Schuss liefert genau ein Exemplar jedes Teils. Es gibt keine unterschiedlichen Chargennummern und kein Bestandsungleichgewicht mit 10.000 oberen Abdeckungen, aber nur 6.000 unteren Schalen. In JIT-Fertigung und Lean-Production-Umgebungen ist diese Synchronisierung häufig mehr wert als die reine Werkzeugeinsparung. Das Angusssystem¹

Wann kostet eine Familienform mehr?

Eine Familienform kostet mehr als separate Formen, wenn die Bauteilgeometrien zu unterschiedlich sind, um sie gemeinsam effizient zu verarbeiten. Die häufigste Falle: Die Werkzeugeinsparung sieht auf dem Papier hervorragend aus, doch der Stückkostenaufschlag durch Qualitätsprobleme, langsamere Zyklen und höheren Ausschuss macht jeden anfangs gesparten Dollar wieder zunichte.

Volumenabweichung (Fehlerursache Nr. 1)

Ist ein Teil der Familie nach Volumen 30 % größer als das kleinste, füllt sich die größere Kavität zuletzt und unter anderen Druckbedingungen. Dies führt zu Maßabweichungen, möglichen Kurzschüssen in der großen Kavität und Grat in den kleinen Kavitäten. Unsere Faustregel: Familienformkonstruktionen ablehnen, wenn ein Teil ohne auf dem Kavitätsvolumen^{2 basierende Strömungsbegrenzung 120 % des durchschnittlichen Kavitätsvolumens überschreitet.}

Was geschieht, wenn Sie dies ignorieren? Wir haben Projekte erlebt, bei denen der Kunde auf einem Familienwerkzeug mit 5 Kavitäten für Teile zwischen 2cc und 18cc bestand. Das 18cc-Teil benötigte einen 35-Sekunden-Zyklus, die 2cc-Teile waren jedoch bereits nach 12 Sekunden vollständig nachgedrückt und standen dann weitere 23 Sekunden unter Druck. Dies führte zu Überverdichtung, Anhaften und Maßabweichungen. Die Ausschussquote erreichte 15%, bevor das Projekt auf zwei getrennte Werkzeuge umgestellt wurde.

Zykluszeitnachteil

Die Zykluszeit eines Familienwerkzeugs wird durch das dickwandigste Teil der Familie bestimmt. Hat ein Teil eine Wanddicke von 4mm und haben die anderen 1.5mm, muss der gesamte Zyklus warten, bis der dicke Bereich abgekühlt ist. Im Vergleich zur Fertigung der dünnwandigen Teile in einem eigenen Werkzeug kann sich die Zykluszeit dadurch verdoppeln oder verdreifachen.

Materialkonflikte

Jede Kavität einer Familienform muss dasselbe Material verwenden. Benötigt Ihre Baugruppe ein starres ABS-Bauteil und eine flexible Schnappverbindung aus TPE, funktioniert eine Familienform nicht (sofern Sie keine Mehrmaterialform einsetzen, die eine völlig andere Technologie darstellt). Selbst wenn alle Bauteile dieselbe Materialfamilie verwenden können, erfordern Farbunterschiede getrennte Läufe—blaue und rote Bauteile lassen sich nicht im selben Schuss formen.

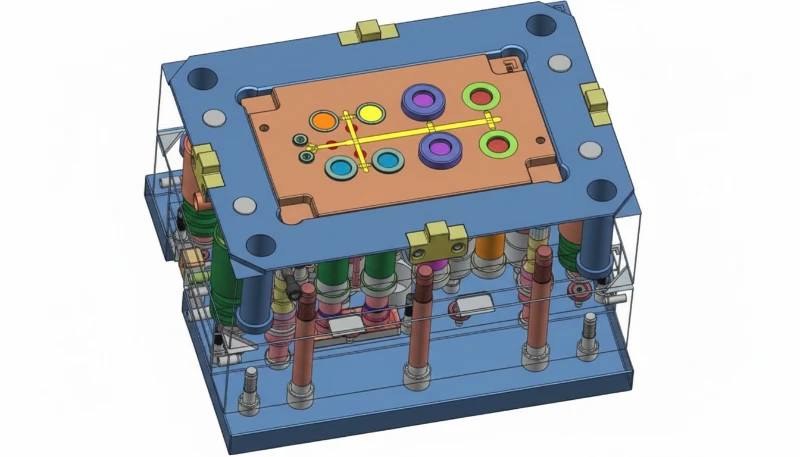

Wie wird die Verteilerauslegung bei Familienwerkzeugen ausbalanciert?

Die Angusskanalbalance ist der entscheidende technische Schritt bei der Konstruktion einer Familienform. Jeder Zweig muss so dimensioniert sein, dass der Fließwiderstand ausgeglichen wird und alle Kavitäten gleichzeitig bei demselben Einspritzdruck füllen. Dies wird vor der Stahlbearbeitung durch Simulation verifiziert.

Das Angusssystem entscheidet über Erfolg oder Misserfolg eines Familienwerkzeugs. Bei einem unausgeglichenen Anguss füllen sich einige Kavitäten vor den anderen — überfüllte Kavitäten bilden Grat, unterfüllte Kavitäten Kurzschüsse. In einem normalen Mehrkavitätenwerkzeug werden die Kavitäten symmetrisch angeordnet. Bei einem Familienwerkzeug hat jede Kavität einen anderen Fließwiderstand, der durch unterschiedliche Angussdurchmesser, Durchflussbegrenzer oder Nadelverschlussdüsen ausgeglichen wird.

Methoden zum künstlichen Ausbalancieren

Wenn ein natürlicher geometrischer Ausgleich nicht möglich ist (was bei Familienwerkzeugen meist der Fall ist), nutzen Ingenieure drei Ansätze:

• Abstimmung des Kanaldurchmessers: Breitere Kanäle versorgen Kavitäten mit hohem Volumen; schmalere Kanäle begrenzen den Fluss zu kleinen Kavitäten. Dies ist die einfachste Methode, hat aber einen begrenzten Bereich — ein Kanal darf nicht so klein sein, dass er vorzeitig zufriert.
• Durchflussbegrenzer: Kleine Öffnungen im Kanalweg, die gezielt einen Druckabfall erzeugen. Wirksam, erhöhen jedoch die Komplexität und schaffen potenzielle Fehlerstellen.
• Nadelverschlussdüsen: Separate Angusssteuerung für jede Kavität, die nach einer zeitlichen Abfolge öffnet und schließt. Die präziseste Methode, erhöht die Werkzeugkosten jedoch um 3.000–8.000 US-Dollar je Kavität.

Nach unserer Erfahrung ist eine Formfüllanalyse bei Familienformen nicht optional, sondern zwingend erforderlich. Die Simulationskosten von 500–1.500 $ sind unbedeutend im Vergleich zu den Kosten für die erneute Bearbeitung eines Angusskanalsystems nach Fertigstellung der Form. Wir führen bei jedem Familienformprojekt eine Moldflow-Analyse durch, und in etwa 30 % der Fälle muss die ursprüngliche Angusskanalanordnung anhand der Simulationsergebnisse angepasst werden.

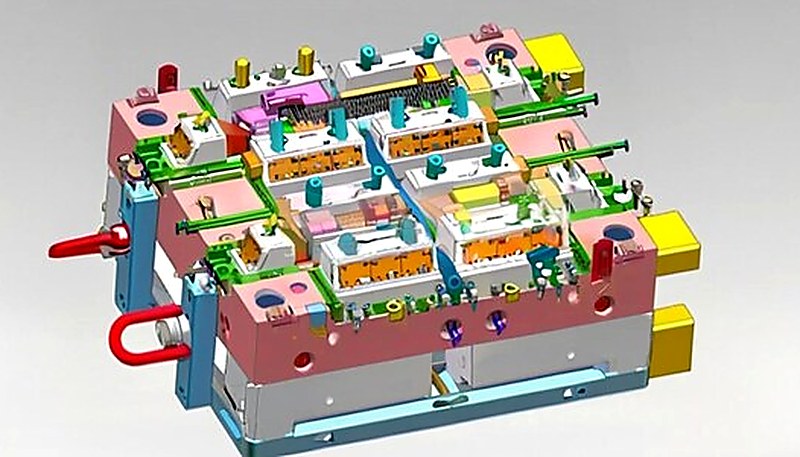

Welche Konstruktionsregeln gelten für die Anordnung einer Familienform?

Die fünf Layoutregeln sind angeglichene Wanddicken (Verhältnis ≤1.5×), eine ausgewogene Angussfüllung, unabhängige Angusssteuerung je Kavität, angeglichener Auswerferhub und Planung einer festen Stückzahl. Die gleichzeitige Verletzung von zwei oder mehr Regeln führt üblicherweise zu einer nicht funktionsfähigen Konstruktion.

Regel 1: Mengenabgleich (innerhalb von 20%)

Die Schussvolumina aller Kavitäten sollten höchstens 20% vom Mittelwert abweichen. Größere Volumenunterschiede erfordern eine zunehmend komplexe Angussbalancierung und erhöhen das Risiko eines instabilen Prozesses. Unterscheiden sich die Teile um mehr als 30%, sollten sie auf mehrere Familienwerkzeuge verteilt oder in Einzelwerkzeugen gefertigt werden.

Regel 2: Kompatibilität der Wandstärken

Die maximale Wandstärke über alle Kavitäten hinweg sollte das Zweifache der minimalen Wandstärke nicht überschreiten. Dadurch bleiben die Kühlzeiten in einem beherrschbaren Bereich. Wenn ein Teil einen 5-mm-Dom und andere eine Nennwandstärke von 1,5 mm aufweisen, wird der gesamte Zyklus durch das dickste Merkmal verlängert.

Regel 3: Prüfung der projizierten Fläche

Die gesamte projizierte Fläche aller Kavitäten einschließlich Angusssystem bestimmt die erforderliche Schließkraft^{. Familienformen haben größere projizierte Flächen als Einkavitätenformen und benötigen daher eine größere Maschine. Berechnung: Schließkraft (Tonnen) = gesamte projizierte Fläche (cm²) × Einspritzdruck (kg/cm²) × Sicherheitsfaktor (1,1–1,2). Schließkraft3}

Regel 4: Unabhängige Kühlung jeder Kavität

Jede Kavität sollte über einen eigenen Kühlkreislauf verfügen. Die Kavitäten eines Familienwerkzeugs weisen unterschiedliche thermische Massen und Geometrien auf und kühlen daher unterschiedlich schnell ab. Separate Kreisläufe ermöglichen es, den Durchfluss je Kavität für eine gleichmäßige Kühlung einzustellen. Gemeinsame Kühlleitungen erzeugen heiße und kalte Stellen, die Verzug und Maßabweichungen verursachen.

Regel 5: unabhängige Auswerfung

Jede Kavität benötigt eine eigene Auswerfstrategie. Ein dünnwandiges Teil kann Abstreiferplatten erfordern, während ein tiefgezogenes Teil Schrägauswerfer benötigt. Wird das Auswerfersystem für die anspruchsvollste Kavität ausgelegt und einheitlich auf alle Kavitäten angewendet, entstehen unnötige Komplexität und Kosten an Stellen, an denen einfachere Verfahren ausreichen würden.

Wie entscheidet man zwischen Familienform und Einzelformen?

Ein Familienwerkzeug ist die richtige Wahl, wenn die Teile dasselbe Harz verwenden, im Verhältnis 1:1 ausgeliefert werden und ihre Wanddicken innerhalb des Faktors 1.5× liegen — andernfalls bieten separate Werkzeuge eine bessere Kontrolle und niedrigere Gesamtkosten. Ausschlaggebend sind Jahresmenge, Montagezusammenhang und Qualitätstoleranz.

Wenn wir bei ZetarMold ein Familienwerkzeugprojekt kalkulieren, modellieren wir beide Szenarien — Gesamtkosten des Familienwerkzeugs gegenüber den Gesamtkosten einzelner Werkzeuge — über das erwartete Produktionsvolumen. Liegt der Break-even-Punkt unter 60% des prognostizierten Volumens, empfehlen wir das Familienwerkzeug. Wenn das Familienwerkzeug bereits teuer erscheint, bevor das Projekt seinen ersten Produktionslauf abgeschlossen hat, kennzeichnen wir dies als Risiko.

Welche Qualitätsprobleme treten ausschließlich bei Familienwerkzeugen auf?

Familienwerkzeuge bringen Qualitätsprobleme mit sich, die bei Einkavitätenwerkzeugen oder symmetrischen Mehrkavitätenwerkzeugen nicht auftreten. Die drei häufigsten sind Maßabweichungen zwischen den Kavitäten, Gratbildung an Kavitäten mit geringem Fließwiderstand und eine uneinheitliche Oberflächengüte der Teile aus demselben Schuss.

Abweichungen zwischen den Kavitäten

Selbst bei balancierten Angusskanälen arbeitet jede Kavität mit einem geringfügig anderen effektiven Druck. Bei einem symmetrischen Werkzeug ist diese Abweichung vorhersehbar und gering. Bei einem Familienwerkzeug ist sie asymmetrisch — in der größten Kavität kann der Nachdruck 10–15% niedriger sein als in der kleinsten. Dies zeigt sich als Maßunterschiede zwischen Bauteilen aus demselben Schuss, die nicht auftreten würden, wenn jedes Bauteil ein eigenes Werkzeug hätte.

Die Gegenmaßnahmen: ein engeres Prozessfenster, häufigere kavitätsspezifische Maßprüfungen und die Akzeptanz, dass Teile aus Familienformen etwas breitere Cpk^{-Verteilungen aufweisen als einzeln geformte Teile. Wenn bei Ihrer Baugruppe alle vier Teile innerhalb von ±0,03 mm vom Nennmaß liegen müssen, kann eine Familienform dies möglicherweise nicht durchgängig gewährleisten. Cpk4}

Grat und unvollständige Füllungen

Dies sind zwei Seiten derselben Medaille. Ist der Verteiler nicht perfekt ausbalanciert, können Kavitäten mit hohem Widerstand (kleine Teile mit engen Anschnitten) unvollständig füllen, während Kavitäten mit niedrigem Widerstand (große Teile mit großzügigen Anschnitten) Grat bilden. Höherer Einspritzdruck behebt die Unterfüllung, verschlimmert aber den Grat; geringerer Druck bewirkt das Gegenteil. Die einzige echte Lösung ist eine Werkzeugänderung zur Neuausbalancierung des Verteilers.

Uneinheitliche Oberflächengüte

Unterschiedliche Kavitätsgeometrien kühlen verschieden schnell ab, was Glanzgrad, Strukturwiedergabe und Sichtbarkeit von Bindenähten beeinflusst. Eine flache Abdeckung mit gleichmäßiger 2-mm-Wand erhält eine andere Oberflächengüte als ein 4 mm dicker Halter, der im selben Schuss geformt wird. Dies ist besonders bei sichtbaren Gehäusen von Konsumgütern wichtig, bei denen das Erscheinungsbild entscheidend ist.

Was kostet ein Familienwerkzeug im Vergleich zu Alternativen?

Werkzeuge für Familienformen sind 40–70 % günstiger als entsprechende Einzelformen. Die Stückkosten reichen abhängig von der Übereinstimmung der Wanddicken und dem Mengenverhältnis von 5 % niedriger bis 30 % höher. Die Gesamtkosten müssen Werkzeug, Produktion, Ausschuss und Qualitätskontrolle umfassen.

Hier ist ein realistischer Kostenvergleich für ein vierteiliges Elektronikgehäuse bei 30,000 Sätzen pro Jahr über drei Jahre:

In diesem Szenario spart die Familienform über drei Jahre $20,500—etwa 22%. Beachten Sie jedoch die höheren Ausschuss- und QS-Kosten. Wären die Bauteile weniger kompatibel (unterschiedliche Wandstärken, ein Bauteil mit dicken Bossen), könnte der Ausschussnachteil die gesamte Einsparung leicht aufzehren.

Konstruktion von Familien-Spritzgusswerkzeugen: Häufig gestellte Fragen

Was ist der Unterschied zwischen einem Familienwerkzeug und einem Mehrfachwerkzeug?

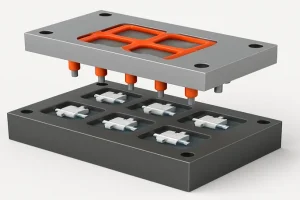

Eine Mehrfachkavitätenform erzeugt in jeder Kavität identische Teile, während eine Familienform unterschiedliche Teile im selben Schuss produziert. Mehrfachkavitätenformen sind leichter auszubalancieren, da jede Kavität den gleichen Strömungswiderstand aufweist. Familienformen erfordern eine individuelle Angussgestaltung und Strömungssimulation, um einen ausgeglichenen Füllvorgang über ungleiche Kavitäten hinweg zu erreichen.

Wie viele Teile kann eine Familienform herstellen?

Die meisten Familienformen produzieren 2–8 verschiedene Teile. Bei mehr als 8 Kavitäten wird der Angussausgleich extrem schwierig und das Prozessfenster verengt sich so weit, dass die Ausschussraten erheblich steigen. Für Baugruppen mit mehr als 8 Teilen sollte eine Aufteilung in zwei Familienformen in Betracht gezogen werden, die nach Teileähnlichkeit gruppiert sind.

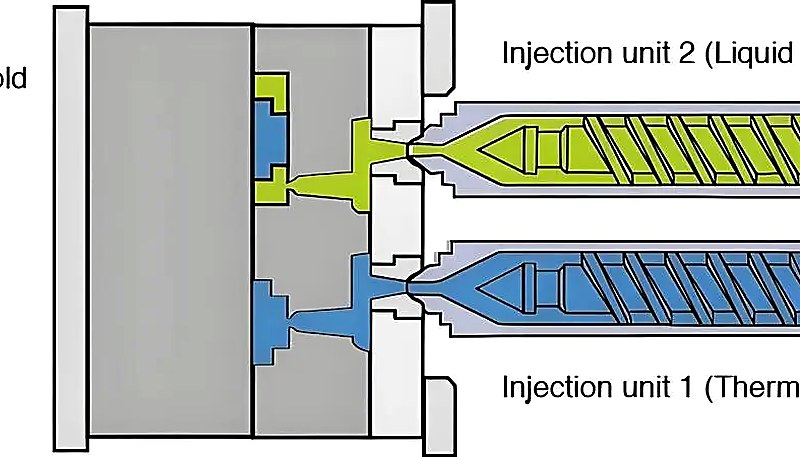

Können verschiedene Materialien in einem Familienwerkzeug verwendet werden?

Nein. Alle Kavitäten eines Standard-Familienwerkzeugs nutzen dasselbe Materialzuführsystem, daher müssen alle Teile aus demselben Material bestehen. Wenn Ihre Baugruppe unterschiedliche Materialien erfordert, benötigen Sie entweder getrennte Werkzeuge oder ein Mehrschuss-/Mehrkomponenten-Spritzgießverfahren. Dabei handelt es sich um eine andere Technologie, die Spezialausrüstung erfordert.

Welche Toleranz können Familienformteile erreichen?

Teile aus Familienwerkzeugen erreichen typischerweise Toleranzen von ±0.1mm bis ±0.15mm, verglichen mit ±0.05mm bei einzeln geformten Teilen. Der größere Toleranzbereich ergibt sich aus Druckunterschieden zwischen den Kavitäten. Merkmale mit engen Toleranzen sollten in einzeln geformte Teile konstruiert werden, nicht in Komponenten aus Familienwerkzeugen.

Ist eine Mold-Flow-Analyse für Familienformen erforderlich?

Ja. Eine Formfüllanalyse ist für Familienformen unverzichtbar, weil die asymmetrische Kavitätenanordnung von Natur aus unausgewogene Fließwege erzeugt. Die Simulation ermittelt Unterschiede der Füllzeit, Druckverluste und mögliche Positionen von Bindenähten, bevor Stahl bearbeitet wird. Der Verzicht auf eine Simulation bei einer Familienform ist eine falsche Einsparung—Kosten von $500–$1,500 verhindern Werkzeugänderungen im Wert von $5,000–$15,000.

Wann sollten Sie Familienformen vollständig vermeiden?

Vermeiden Sie Familienformen, wenn sich die Teile im Material unterscheiden, das Mengenverhältnis 3:1 überschreitet, ein Teil eine engere Toleranz als ±0,08 mm benötigt, die Produktionsmenge 200.000 Sätze pro Jahr übersteigt – einzelne Formen werden dann aufgrund kürzerer Zykluszeiten pro Teil wirtschaftlicher – oder die Teile unterschiedliche Oberflächengüten erfordern.

Wie lange dauert es, einen Familienformenbau herzustellen?

Ein Familienwerkzeug benötigt 6–10 Wochen, gegenüber 4–8 Wochen für ein Einkavitätenwerkzeug. Der zusätzliche Zeitbedarf entsteht durch Iterationen beim Angussausgleich, die individuelle Kühlung jeder Kavität und eine komplexere Formfüllanalyse. Bei ZetarMold beträgt unsere Standardlieferzeit für Familienwerkzeuge einschließlich Simulation und T1-Bemusterung 8 Wochen.

Holen Sie sich fachkundige Unterstützung bei der Konstruktion von Familienformen

Familienwerkzeuge gehören zu den besten Möglichkeiten zur Kosteneinsparung beim Spritzgießen — wenn sie für das richtige Projekt eingesetzt werden. Die technische Beurteilung besteht darin, zu erkennen, wo diese Grenze liegt.

Bei ZetarMold bewerten unsere 8 leitenden Formenbauingenieure jede Anfrage für eine Familienform mittels Moldflow-Simulation, bevor wir uns auf den Werkzeugbau festlegen. Seit 2005 betreiben wir in unserem Werk in Shanghai Familienformen auf 45 Maschinen, und wir sagen Ihnen offen: Manche Projekte eignen sich perfekt für Familienformen, andere nicht. Wir modellieren beide Szenarien, damit Sie auf Grundlage realer Zahlen entscheiden können.

Benötigen Sie ein Angebot für eine Familienform oder möchten Sie prüfen lassen, ob Ihre Baugruppe dafür geeignet ist? Kontaktieren Sie uns — unsere englischsprachigen Projektmanager antworten innerhalb von 24 Stunden mit einer technischen Bewertung statt eines Verkaufsgesprächs.
