Aile Kalıbı Tasarım Kılavuzu: Ne Zaman Tasarruf Sağlar, Ne Zaman Sağlamaz?

Ailedeki bir parça, hacim olarak en küçük olandan daha büyükse, daha büyük olan boşluk en son dolacak ve farklı basınç koşulları altında gerçekleşecektir. Bu durum boyutsal tutarsızlığa, büyük boşlukta potansiyel kısa dolumlara ve küçük boşluklarda taşmalara neden olur. Genel kuralımız: akış kısıtlayıcı önlemler alınmadan, herhangi bir parçanın ortalama boşluk hacminin 0’ini aştığı aile kalıp tasarımlarını reddetmektir.

Aile kalıplarıyla geçirdiğimiz 20 yılda tüm örnekleri gördük: son derece verimli 8 kaviteli aile takımlarından, uyumsuz parçaların o kadar fazla hurdaya yol açtığı ve projenin ayrı kalıplara geri döndüğü pahalı hatalara kadar. Bu rehber, aile kalıbı tasarımının tam olarak ne zaman işe yaradığını, ne zaman yaramadığını ve çelik yatırımına geçmeden önce aradaki farkın nasıl anlaşılacağını açıklıyor.

Aile Tipi Enjeksiyon Kalıbı Nedir?

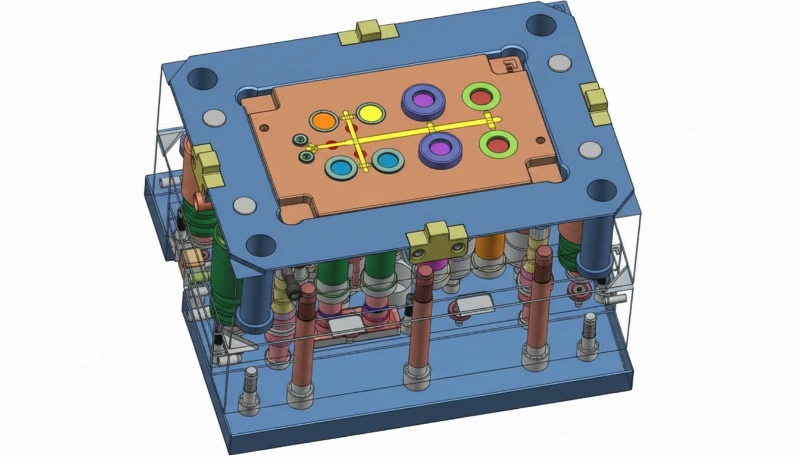

Aile tipi enjeksiyon kalıbı, iki veya daha fazla farklı parça geometrisi için kalıp boşluklarını barındıran ve her çevrimde eksiksiz bir set üreten tek bir kalıp tabanıdır. Çok gözlü kalıbın (özdeş parçalar) aksine aile kalıbı, genellikle aynı montajda birlikte sevk edilen farklı şekilleri birleştirir.

Tanımlayıcı özellik, her kavitenin farklı bir parça üretmesi ancak tüm parçaların ortak bir dağıtım kanalı sistemi üzerinden enjekte edilmesidir. Bu, ailedeki her parçanın benzer proses koşullarında kalıplanabilir olması gerektiği anlamına gelir: aynı malzeme, uyumlu eriyik sıcaklığı ve örtüşen optimum çevrim süreleri.

Yaygın örnekler arasında muhafaza takımları (üst + alt kapaklar), dişli grupları (tek çevrimde birden çok dişli boyutu) ve konnektör muhafazaları (erkek + dişi yarımlar) bulunur. Fabrikamızda tek bir kalıbın üst gövdeyi, alt gövdeyi, pil kapağını ve düğme panelini, yani dört farklı parçayı tek pres çevriminde ürettiği elektronik muhafaza aile kalıplarını çalıştırıyoruz. Bir aile enjeksiyon kalıbı

Aile Kalıbı Ne Zaman Tasarruf Sağlar?

Bir aile kalıbı, birleşik takım ve üretim maliyeti her parça için ayrı kalıplar çalıştırmaktan düşük olduğunda tasarruf sağlar. Tasarruf genellikle üç alandan gelir: daha düşük takım yatırımı, parça başına daha az makine süresi ve basitleştirilmiş lojistik.

Kalıp Maliyeti Azaltımı

En büyük başlangıç tasarrufu. Tek kalıp tabanı, tek kılavuz pim takımı, tek itme sistemi. Esasen bir kalıbın “altyapı maliyetini” her parça için ayrı ayrı ödemek yerine birden fazla parçaya bölüştürürsünüz. Karşılığı: kalıp tabanı daha büyüktür ve her kavitenin yine kendi talaşlı imalatına, polisajına ve muhtemelen kendi soğutma düzenine ihtiyacı vardır.

Makine Süresi Verimliliği

Tüm parçaları tek çevrimde üretmek, dört kurulum, dört operatör ve dört makine yerine birer tane kullanmak anlamına gelir. Saatlik $30–$60 makine ücretinde bu avantaj hızla büyür. Yılda 50.000 setlik 4 parçalı bir montajda yalnızca makine süresi tasarrufu yıllık $8,000–$15,000’a ulaşabilir.

Lojistik ve Stok

Aile kalıpları eşleşen setleri otomatik olarak üretir. Her çevrimde her parçadan tam bir adet elde edersiniz. Uyuşmayan lot numaraları veya 10.000 üst kapağa karşı yalnızca 6.000 alt gövdenin kaldığı stok dengesizliği olmaz. JIT üretim ve yalın üretim ortamlarında bu senkronizasyon çoğu zaman ham takım tasarrufundan daha değerlidir. Dağıtım kanalı sistemi¹

Aile Kalıbı Ne Zaman Daha Maliyetli Olur?

Parça geometrileri birlikte verimli biçimde işlenemeyecek kadar farklı olduğunda aile kalıbı ayrı kalıplardan daha pahalıya mal olur. En yaygın tuzak: takım tasarrufu kâğıt üzerinde harika görünür, ancak kalite sorunlarından, daha yavaş çevrimlerden ve daha yüksek hurdadan kaynaklanan parça başına maliyet cezası başlangıçta tasarruf edilen her doları siler.

Hacim Uyumsuzluğu (1 Numaralı Tehdit)

Ailedeki bir parça hacim bakımından en küçük parçadan %30 daha büyükse, büyük boşluk en son ve farklı basınç koşullarında dolar. Bu, boyutsal tutarsızlığa, büyük boşlukta olası eksik doluma ve küçük boşluklarda çapağa yol açar. Genel kuralımız: boşluk hacmi^{ne2 dayalı akış kısıtlama önlemleri yoksa herhangi bir parçanın ortalama boşluk hacminin %120’sini aştığı aile kalıbı tasarımlarını reddedin.}

Bunu göz ardı ederseniz ne olur? Müşterinin 2cc ile 18cc arasında değişen parçalar içeren 5 gözlü aile kalıbında ısrar ettiği projeler gördük. 18cc parça 35 saniyelik çevrim gerektirirken 2cc parçalar 12 saniyede tamamen ütülendi ve ardından 23 saniye daha basınç altında kaldı; bu aşırı ütülemeye, yapışmaya ve boyutsal sapmaya yol açtı. Proje iki ayrı takım olarak yeniden tasarlanmadan önce hurda oranı %15’e ulaştı.

Çevrim Süresi Cezası

Aile kalıbının çevrim süresini ailedeki en kalın parça belirler. Bir parçanın eti 4mm, diğerlerininki 1.5mm ise tüm baskı o kalın kesitin soğumasını bekler. İnce etli parçaları ayrı kalıpta üretmeye kıyasla çevrim süresi iki veya üç katına çıkabilir.

Malzeme Çakışmaları

Aile kalıbındaki her kavite aynı malzemeyi kullanmalıdır. Montajınız ABS’den sert bir parça ve TPE’den esnek bir tırnaklı geçme gerektiriyorsa aile kalıbı işe yaramaz (tamamen farklı bir teknoloji olan çok malzemeli kalıp kullanmadığınız sürece). Tüm parçalar aynı malzeme ailesini kullanabilse bile renk farkları ayrı üretim serileri gerektirir — aynı baskıda mavi ve kırmızı parçalar kalıplayamazsınız.

Aile Tipi Kalıplarda Yolluk Tasarımını Nasıl Dengelersiniz?

Yolluk dengesi aile kalıbı tasarımındaki kritik mühendislik adımıdır. Her kol, tüm gözlerin aynı enjeksiyon basıncında eş zamanlı dolması için akış direncini eşitleyecek boyutlandırılmalı ve çelik işlenmeden önce simülasyonla doğrulanmalıdır.

Aile kalıbı mühendisliğinin başarısı veya başarısızlığı yolluk sisteminde belirlenir. Dengesiz bir yolluk, bazı kavitelerin diğerlerinden önce dolması demektir; aşırı ütülenen kaviteler çapak yapar, yetersiz ütülenenler eksik dolar. Standart çok kaviteli kalıpta kaviteleri simetrik yerleştirirsiniz. Aile kalıbında her kavitenin akış direnci farklıdır; bu nedenle yolluk çapı değişimleri, akış kısıtlayıcıları veya valf girişleriyle telafi edersiniz.

Yapay Dengeleme Yöntemleri

Doğal geometrik denge mümkün olmadığında (aile kalıplarında çoğu zaman böyledir), mühendisler üç yaklaşım kullanır:

• Dağıtım kanalı çapı ayarı: Geniş kanallar yüksek hacimli boşlukları besler, dar kanallar küçük boşluklara akışı kısıtlar. Bu en basit yöntemdir ancak aralığı sınırlıdır; bir kanal erken donmadan önce ancak belirli ölçüde daraltılabilir.
• Akış kısıtlayıcılar: Dağıtım kanalı yoluna yerleştirilen ve kasıtlı basınç düşüşü oluşturan küçük deliklerdir. Etkilidir, ancak karmaşıklık ve olası arıza noktaları ekler.
• Valf girişleri: Zamanlanmış sırayla açılıp kapanan, boşluğa özel giriş kontrolüdür. En hassas yöntemdir ancak takım maliyetine boşluk başına 3.000–8.000 $ ekler.

Deneyimlerimize göre aile kalıplarında kalıp akış analizi isteğe bağlı değil, zorunludur. Simülasyon maliyeti ($500–$1,500), kalıp yapıldıktan sonra yolluk sistemini yeniden kesmenin maliyeti yanında önemsizdir. Her aile kalıbı projesinde Moldflow çalıştırıyoruz ve vakaların yaklaşık %30’unda ilk yolluk düzeninin simülasyon sonuçlarına göre ayarlanması gerekiyor.

Aile Kalıbı Yerleşimi İçin Tasarım Kuralları Nelerdir?

Beş yerleşim kuralı; uyumlu et kalınlığı (≤1.5× oran), dengeli yolluk dolumu, göz başına bağımsız giriş kontrolü, uyumlu çıkarma stroku ve miktar kilitleme planlamasıdır. İki veya daha fazlasının aynı anda ihlal edilmesi genellikle uygulanamaz bir tasarım ortaya çıkarır.

Kural 1: Hacim Eşleştirme (%20 İçinde)

Tüm gözlerin baskı hacimleri ortalamanın %20’si içinde olmalıdır. Daha büyük hacim farkları giderek daha karmaşık yolluk dengelemesi gerektirir ve proses kararsızlığı riskini artırır. Parçalar %30’dan fazla farklıysa birden çok aile kalıbına ayırmayı veya ayrı kalıplar kullanmayı değerlendirin.

Kural 2: Duvar Kalınlığı Uyumluluğu

Tüm kavitelerdeki maksimum duvar kalınlığı, minimum duvar kalınlığının 2× değerini aşmamalıdır. Bu, soğutma sürelerinin yönetilebilir aralıkta kalmasını sağlar. Bir parçada 5mm boss ve diğerlerinde 1.5mm nominal duvar olduğunda, tüm çevrim en kalın özellik nedeniyle uzar.

Kural 3: İzdüşüm Alanı Kontrolü

Tüm boşlukların ve dağıtım kanalı sisteminin toplam izdüşüm alanı, gerekli bağlama kuvveti^{ni belirler. Aile kalıplarının izdüşüm alanı tek boşluklu kalıplardan daha büyüktür; bu nedenle daha büyük bir pres gerekir. Hesaplama: bağlama kuvveti (ton) = toplam izdüşüm alanı (cm²) × enjeksiyon basıncı (kg/cm²) × güvenlik katsayısı (1,1–1,2). bağlama kuvveti3}

Kural 4: Her Göz İçin Bağımsız Soğutma

Her kalıp boşluğunun kendi soğutma devresi olmalıdır. Aile kalıbı boşluklarının termal kütlesi ve geometrisi farklıdır, bu nedenle farklı hızlarda soğurlar. Bağımsız devreler, eşit soğutma elde etmek için her boşluğun debisini ayarlamanızı sağlar. Ortak soğutma hatları, çarpılmaya ve boyutsal değişime neden olan sıcak ve soğuk noktalar oluşturur.

Kural 5: Bağımsız Parça Çıkarma

Her kalıp gözü kendi çıkarma stratejisini gerektirir. İnce cidarlı bir parçada sıyırıcı plakalar gerekebilirken derin çekilmiş bir parçada kaldırıcılar gerekir. Çıkarma sistemini en zorlu kalıp gözüne göre tasarlayıp tüm kalıp gözlerine aynı şekilde uygulamak, daha basit yöntemlerin işe yarayacağı yerlerde gereksiz karmaşıklık ve maliyet yaratır.

Aile Kalıbı ile Ayrı Kalıplar Arasında Nasıl Karar Verilir?

Parçalar aynı reçineyi kullanıyor, 1:1 oranında sevk ediliyor ve duvar kalınlıkları 1.5 kat sınırı içinde kalıyorsa aile tipi kalıp doğru seçimdir; aksi hâlde ayrı kalıplar daha iyi kontrol ve daha düşük toplam maliyet sağlar. Karar yıllık hacme, montaj ilişkisine ve kalite toleransına bağlıdır.

ZetarMold’da bir aile kalıbı projesi için teklif verirken, beklenen üretim hacmi boyunca iki senaryoyu da — aile kalıbı toplam maliyeti ve ayrı kalıpların toplam maliyeti — modelleriz. Başabaş noktası öngörülen hacmin 60%‘ından azsa aile kalıbını öneririz. Aile kalıbı proje ilk üretimini tamamlamadan pahalı görünmeye başlarsa bunu risk olarak işaretleriz.

Aile Kalıplarına Özgü Kalite Sorunları Nelerdir?

Aile kalıpları, tek boşluklu veya simetrik çok boşluklu kalıplarda bulunmayan kalite sorunlarına yol açar. En yaygın üç sorun; boşluklar arası boyutsal farklılık, düşük dirençli boşluklarda çapak ve aynı baskıdaki parçalar arasında tutarsız yüzey kalitesidir.

Boşluktan Boşluğa Değişim

Dengeli yolluklarda bile her kavite biraz farklı bir efektif basınçta çalışır. Simetrik bir kalıpta bu değişim öngörülebilir ve küçüktür. Aile kalıbında değişim asimetriktir; en büyük kavite, en küçüğe göre 10–15% daha düşük ütüleme basıncı görebilir. Bu durum, her parçanın kendi kalıbı olsaydı oluşmayacak şekilde aynı baskıdaki parçalar arasında boyutsal farklılıklar olarak ortaya çıkar.

Azaltma yöntemi: daha dar bir proses penceresi, boşluğa özgü daha sık boyut kontrolleri ve aile kalıbı parçalarının ayrı kalıplanan parçalardan biraz daha geniş proses yeterlilik dağılımlarına sahip olacağını kabul etmek. Montajınızdaki dört parçanın da nominal ölçünün ±0,03 mm içinde olması gerekiyorsa aile kalıbı bunu tutarlı biçimde sağlayamayabilir. Cpk⁴

Çapak ve Eksik Dolum

Bunlar aynı madalyonun iki yüzüdür. Yolluk tam dengeli olmadığında yüksek dirençli kaviteler (dar girişli küçük parçalar) eksik dolabilirken düşük dirençli kavitelerde (geniş girişli büyük parçalar) çapak oluşabilir. Eksik dolumu düzeltmek için enjeksiyon basıncını artırmak çapağı kötüleştirir. Çapağı düzeltmek için basıncı azaltmak eksik dolumu kötüleştirir. Tek gerçek çözüm yolluğu yeniden dengelemektir; bu da takımın değiştirilmesi anlamına gelir.

Yüzey Kalitesi Tutarsızlığı

Farklı kavite geometrileri farklı hızlarda soğur; bu da parlaklık düzeyini, doku aktarımını ve kaynak çizgilerinin görünürlüğünü etkiler. Et kalınlığı her yerde 2 mm olan düz bir kapağın yüzey finişi, aynı vuruşta kalıplanan 4 mm kalınlığındaki bir braketten farklı olur. Bu durum en çok, görünümün kritik olduğu tüketici ürünlerinin görünür muhafazalarında önem taşır.

Aile Kalıbının Maliyeti Alternatiflerle Karşılaştırıldığında Nedir?

Aile kalıbı takımları, eşdeğer ayrı kalıplardan %40–70 daha ucuzdur. Parça başına maliyetler, duvar kalınlığı uyumuna ve hacim oranına bağlı olarak %5 daha düşük ile %30 daha yüksek arasında değişir — toplam maliyet; takım, üretim, hurda ve kalite kontrolü içermelidir.

Yılda 30,000 set üretilen, 4 parçalı bir elektronik muhafaza için 3 yıllık gerçekçi maliyet karşılaştırması şöyledir:

Bu senaryoda aile kalıbı üç yılda $20,500 tasarruf sağlar — yaklaşık %22. Ancak daha yüksek fire ve QC maliyetlerine dikkat edin. Parçalar daha az uyumlu olsaydı (farklı duvar kalınlıkları, kalın bosslara sahip bir parça), fire cezası tüm tasarrufu kolayca tüketebilirdi.

Aile Enjeksiyon Kalıbı Tasarımı: Sık Sorulan Sorular

Bir Family Kalıp ve Multi-Cavity Kalıp Arasındaki Fark Nedir?

Çoklu boşluklu kalıp her boşlukta özdeş parçalar üretirken, aile kalıbı aynı atışta farklı parçalar üretir. Çoklu boşluklu kalıpların dengelenmesi daha kolaydır çünkü her boşluk aynı akış direncine sahiptir. Aile kalıpları, farklı boşluklar arasında dengeli dolum sağlamak için özel yolluk tasarımı ve akış simülasyonu gerektirir.

Bir Aile Kalıbı Kaç Parça Üretebilir?

Çoğu aile kalıbı 2-8 farklı parça üretir. 8 boşluğun ötesinde, kanat dengelemesi son derece zorlaşır ve işlem penceresi, hurda oranlarının önemli ölçüde arttığı noktaya kadar daralır. 8’den fazla parçaya sahip montajlar için, parça benzerliğine göre gruplandırılmış iki aile kalıbına bölmeyi düşünün.

Aile Kalıbında Farklı Malzemeler Kullanılabilir mi?

Hayır. Standart bir aile kalıbındaki tüm kaviteler tek bir malzeme besleme sistemini paylaşır; dolayısıyla tüm parçalar aynı malzemeden olmalıdır. Montajınız farklı malzemeler gerektiriyorsa ayrı kalıplara veya özel ekipman gerektiren farklı bir teknoloji olan çok atımlı/çok bileşenli kalıplama prosesine ihtiyacınız vardır.

Aile Kalıp Parçaları Hangi Toleransı Sağlayabilir?

Aile kalıbı parçalarında genellikle ±0.1mm ila ±0.15mm tolerans elde edilirken ayrı ayrı kalıplanan parçalarda bu değer ±0.05mm’dir. Daha geniş tolerans aralığı, boşluklar arasındaki basınç farklılığından kaynaklanır. Sıkı toleranslı özellikler aile kalıbı bileşenlerine değil, ayrı ayrı kalıplanan parçalara tasarlanmalıdır.

Aile Kalıpları için Kalıp Akış Analizi Gereklidir?

Evet. Asimetrik kavite düzeni doğası gereği dengesiz akış yolları oluşturduğundan, aile kalıpları için kalıp akış analizi zorunludur. Simülasyon, çelik kesilmeden önce dolum süresi farklarını, basınç düşüşlerini ve olası birleşme çizgisi konumlarını belirler. Aile kalıbında simülasyonu atlamak sahte bir tasarruftur — $500–$1,500 maliyet, $5,000–$15,000 tutarındaki kalıp değişikliklerini önler.

Aile Kalıplarından Tamamen Ne Zaman Kaçınmalısınız?

Parçalar farklı malzemelerden olduğunda, hacim oranları 3:1’i aştığında, herhangi bir parça ±0.08mm’den daha sıkı tolerans gerektirdiğinde, üretim hacmi yılda 200K seti aştığında (parça başına daha hızlı çevrim süreleri sayesinde ayrı kalıplar daha ekonomik olur) veya parçalar farklı yüzey kaliteleri gerektirdiğinde aile kalıplarından kaçının.

Aile Kalıbının Yapımı Ne Kadar Sürer?

Aile kalıbı takımlarının üretimi, tek kaviteli bir kalıp için 4–8 haftaya kıyasla 6–10 hafta sürer. Ek süre; yolluk dengeleme yinelemelerinden, ayrı kavite soğutma tasarımından ve daha karmaşık kalıp akış analizinden kaynaklanır. ZetarMold’da simülasyon ve T1 numune alma dahil standart aile kalıbı teslim süremiz 8 haftadır.

Uzman Aile Kalıbı Tasarım Desteği Alın

Aile kalıpları, doğru projeye uygulandığında enjeksiyon kalıplamadaki en iyi maliyet azaltma araçlarından biridir. Mühendislik muhakemesi, sınırın nerede olduğunu bilmektir.

ZetarMold’da 8 kıdemli kalıp mühendisimiz, takım imalatına geçmeden önce her aile kalıbı talebini kalıp akış simülasyonuyla değerlendirir. Şanghay tesisimizdeki 45 makinede 2005’ten beri aile kalıpları çalıştırıyoruz ve açıkça söylüyoruz: bazı projeler aile kalıpları için mükemmeldir, bazıları değildir. Gerçek rakamlarla karar verebilmeniz için her iki senaryoyu da modelleyeceğiz.

Aile kalıbı teklifine mi ihtiyacınız var veya montajınızın uygun bir aday olup olmadığını değerlendirmemizi mi istiyorsunuz? Bize ulaşın — İngilizce konuşan proje yöneticilerimiz satış konuşmasıyla değil, teknik değerlendirmeyle 24 saat içinde yanıt verir.
