Сроки литья под давлением: изготовление формы, образцы и серийное производство

««Срок производства остается неизменным независимо от объема заказа.»»

В этой статье подробно рассмотрен каждый этап срока выполнения проекта литья под давлением — от анализа DFM до изготовления пресс-формы, отбора образцов и производства — с указанием конкретных временных диапазонов для каждого этапа. Я также объясню, какие этапы имеют фиксированную продолжительность (физические процессы и время механической обработки), а какие можно согласовать (приоритет в графике, сверхурочная работа, параллельное выполнение). Цель — дать вам достаточно подробностей, чтобы уверенно планировать сроки проекта и возражать, когда поставщик указывает неоправданно длительные сроки.

Каков типичный срок выполнения литья под давлением?

Типичный срок выполнения заказа на литьё под давлением определяется функцией, ограничениями и компромиссами, описанными в этом разделе. Стандартный проект литья под давлением — от утверждённой CAD-модели до первой производственной поставки — занимает 6–10 недель для одногнёздной стальной формы и 4–7 недель для одногнёздной алюминиевой формы. Многогнёздные формы, оснастка для литья поверх основы и формы со сложными боковыми подвижными элементами добавляют 2–4 недели к этапу изготовления оснастки. После утверждения формы производственный срок составляет 2–4 недели в зависимости от объёма заказа, наличия материала и графика загрузки машин.

Эти диапазоны предполагают, что покупатель отвечает на замечания DFM и запросы утверждения образцов в течение 24–48 часов. Каждый день задержки обратной связи добавляет день к графику. По нашему опыту, главная причина срыва сроков — не задержка изготовления пресс-формы, а обмен сообщениями между покупателем и поставщиком при проверке DFM и утверждении образцов.

Каковы этапы изготовления пресс-формы?

Этапы изготовления пресс-формы — это основные категории или варианты, рассматриваемые в этом разделе. Изготовление пресс-формы делится на семь отдельных этапов, каждый с предсказуемым диапазоном сроков. Понимание этих этапов помогает определить, где поставщик может сократить график, а где это невозможно.

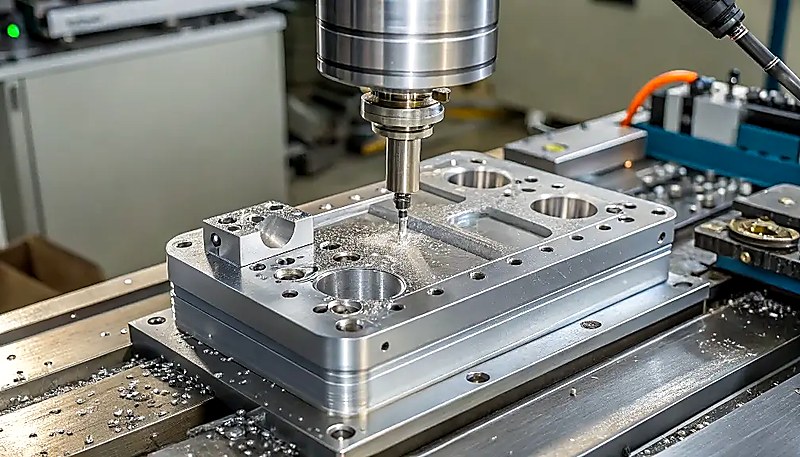

Самый длительный отдельный этап — обработка на станках CNC, которую трудно существенно сократить даже за счет сверхурочных смен. Больше всего времени теряется на этапе анализа DFM — не потому, что поставщик медлит, а потому, что покупатель по несколько дней отвечает на запросы об изменении конструкции. Анализ DFM, который должен занимать 3 дня, легко растягивается до 10 дней, если инженерная команда покупателя рассматривает изменения на еженедельных совещаниях, а не в реальном времени.

Сколько времени изготавливается каждый тип формы?

Этот раздел о том, сколько времени занимает изготовление каждого типа формы и его влияние на стоимость, качество, сроки или риски поставки. Тип и сложность формы напрямую определяют срок изготовления. Одногнездная алюминиевая форма открытия-закрытия может быть пробной в 7–10 рабочих дней. Одногнездная стальная форма с такой же геометрией занимает 15–20 дней. Добавьте боковые действия и вы добавляете 5–10 дней. Добавьте второе гнездо (семейная форма или многогнездная) и вы добавляете еще 5–7 дней за каждое дополнительное гнездо.

Изготовление оснастки для многокомпонентного формования занимает 30–45 дней, поскольку требуются два комплекта полостей или поворотный механизм, а испытания проводятся в два этапа: сначала впрыск подложки, затем впрыск покрытия. На нашем заводе в Шанхае мы изготавливаем 100+ пресс-форм в месяц и выделяем специальные производственные линии для такой оснастки, чтобы сохранять производительность несмотря на дополнительную сложность.

Как изготовление образцов и их утверждение влияют на сроки?

После изготовления формы отбор образцов T1 добавляет 3–7 рабочих дней. Форму устанавливают на пресс, задают параметры и выполняют 50–200 пробных впрысков. Детали измеряют относительно CAD на КИМ, а размерные данные направляют покупателю на утверждение.

На практике около 60% первых испытаний требуют хотя бы одной модификации формы до прохождения деталями контроля размеров. Чаще всего выполняют корректировки с запасом по стали, добавляя или удаляя материал для изменения размеров полости, меняют размер литника и добавляют вентиляционные каналы. Каждый цикл модификации занимает 3–5 рабочих дней; обычно достаточно одного цикла, поскольку опытные изготовители закладывают запас по стали уже при первой обработке.

Ключ к быстрому утверждению образца — чёткие критерии приёмки, определённые до изготовления пресс-формы. Если на этапе предложения указать «до утверждения требуется полный отчёт о размерах», поставщик сможет заранее запланировать время CMM и предоставить отчёт в течение 24 часов после испытания. Если критерии оставить расплывчатыми, согласование того, что считать приемлемой деталью, добавит дни или недели.

От чего зависит срок производства после утверждения пресс-формы?

Этот раздел о том, что определяет срок производства после утверждения формы и его влияние на стоимость, качество, сроки или риски поставки. После утверждения формы (пройдут пробные образцы T1 или покупатель подтвердит), срок производства зависит от четырех факторов: объема заказа, сроков поставки материала, распределения машины и требований постобработки (сборка, покраска, покрытие).

Стандартные конструкционные смолы ABS, PP, PC и PA6 естественного цвета обычно есть на складе, и производство начинается через 3–5 дней после утверждения. Закупка специальных марок, включая огнестойкие, стеклонаполненные, медицинские и заказные цвета, добавляет 7–14 дней. Всегда подтверждайте наличие материала до обещания срока клиенту.

Распределение машины — следующая переменная. Фабрика с 47 машинами для литья под давлением имеет больше гибкости в распределении, чем фабрика с 10 машинами. В ZetarMold наш диапазон мощности (90T до 1850T) покрывает большинство размеров деталей, что означает, что ваша форма не стоит в очереди, ожидая единственной машины, которая подходит; обычно есть 3-5 кандидатных машин доступных в требуемом диапазоне мощности. Для срочных заказов мы запускаем дополнительные смены на выделенных машинах для сокращения производственного окна.

Как сократить срок выполнения литья под давлением?

Наиболее эффективные стратегии сокращения сроков направлены на этапы, которые можно сжать: проверку DFM, закупку материалов и планирование. Ниже приведены практические методы в порядке их влияния.

1. Отвечайте на замечания DFM в течение 24 часов. Уже одно это может сэкономить 5–10 дней в типовом проекте. Назначьте одного ответственного, который сможет утверждать изменения конструкции без ожидания заседаний комиссии.

2. Для партий менее 10 000 изделий используйте алюминиевую оснастку. Алюминий сокращает срок изготовления формы на 40–50% и позволяет получать полностью функциональные детали для переходного производства или партий малосерийного литья под давлением¹.

3. Заказывайте материал заранее, во время проектирования формы. Не ждите окончания изготовления формы, чтобы заказать сырьё. Размещайте заказ после утверждения конструкции формы — материал поступит, пока идёт механическая обработка, и паузы на закупку не возникнет.

4. Проводите DFM-анализ и проектирование формы параллельно с закупкой материала. Эти два потока независимы и не должны выполняться последовательно.

5. Выбирайте поставщика, у которого изготовление оснастки и производство находятся под одной крышей. Перевозка формы между инструментальным цехом и литьевым заводом добавляет 3–5 дней логистики. Если форму изготавливает та же компания, которая отливает детали, она попадает со слесарного участка на машину за часы, а не за дни. Используйте руководство по поиску поставщика литья под давлением, чтобы до размещения заказа сравнить координацию производства, ответственность за расчёт цены и риски графика.

Как выглядит реалистичный пример полного графика выполнения?

Реалистичный пример полного графика определяется функцией, ограничениями и компромиссами, описанными в этом разделе. Рассмотрим реальный график проекта одногнездной стальной пресс-формы для выпуска 5,000 деталей из стеклонаполненного нейлона (PA6-GF30). Это типичный промышленный компонент средней сложности — примерно 120mm × 80mm × 40mm, с двумя боковыми ползунами, латунной резьбовой вставкой и полированной поверхностью класса A.

Неделя 1: DFM-анализ и проектирование пресс-формы². Инженеры проверяют CAD-файл, выявляют недостаточные уклоны у двух элементов и предлагают расположение литника. Покупатель утверждает конструкцию с одним изменением. Одновременно размещается заказ на PA6-GF30.

Недели 2–3: обработка на CNC, EDM для карманов ползунов и электроэрозионная резка проволокой карманов вставок. Стальные блоки проходят черновую обработку на CNC и чистовую обработку на прецизионных шлифовальных станках, затем подгоняется механизм ползуна. Основание пресс-формы собирают и выверяют.

Неделя 4: полировка (SPI A-2 на поверхности A, отделка EDM на поверхности B), окончательная сборка и установка на пресс 200T для получения образцов T1. Выполняются первые впрыски, отбираются 50 образцов и начинается измерение на КИМ.

Неделя 5: покупатель проверил отчет по размерам. Требуется одна безопасная для стали корректировка (глубина гнезда +0.05mm). Форму снимают, дорабатывают, повторно полируют и в течение 4 рабочих дней выполняют повторный отбор образцов (T2). Образцы T2 проходят проверку. Покупатель дает одобрение.

Неделя 6: серийное производство. Отлито 5,000 деталей, проведён 100% визуальный контроль и выборочные проверки размеров по плану выборочного контроля AQL. Детали упакованы и отправлены на условиях FOB Shanghai.

Итого: 6 недель от утверждения CAD до отгрузки. При использовании алюминиевой оснастки и более простой детали (без ползунов) срок сокращается до 3–4 недель.

Благодаря 8 старшим инженерам и собственному производству форм для литья под давлением³ мощностью более 100 комплектов в месяц ZetarMold выполняет весь цикл — DFM, изготовление формы, отбор образцов, производство, контроль качества и отгрузку — на заводе в Шанхае. Для проектов, где это необходимо, более 30 англоязычных менеджеров ежедневно сообщают о ходе работ, поэтому вы всегда точно знаете место своей формы в графике.

Какие вопросы чаще всего задают о сроке литья под давлением?

Сколько времени занимает изготовление литьевой пресс-формы?

Изготовление одногнёздной стальной формы занимает 15–25 рабочих дней. Для одногнёздной алюминиевой формы требуется 7–10 дней. Многогнёздные формы, формы с боковыми подвижными элементами и оснастка для обформовки добавляют 5–15 дней в зависимости от сложности. Механическая обработка на станках с ЧПУ — самый длительный отдельный этап, который невозможно существенно сократить.

Можно ли сократить срок литья под давлением до менее чем 2 недель?

Только для простых деталей с алюминиевой оснасткой. Одногнездную алюминиевую форму без боковых механизмов можно изготовить и испытать за 7–10 рабочих дней, а серийные детали получить ещё через 3–5 дней. Для более сложных изделий реалистичный минимум составляет 3 недели.

Что вызывает задержки при литье под давлением?

Три наиболее распространённые причины: медленная обратная связь покупателя по изменениям DFM или утверждению образцов, задержки закупки специальных смол и конфликты производственного графика в пиковый сезон (обычно Q3 и Q4). Значительный вклад также вносит внутренняя несогласованность между отделами закупок и инженерной службой покупателя.

Как сложность формы влияет на срок изготовления?

Каждый боковой ползун увеличивает срок изготовления формы примерно на 5–7 дней. Наклонные выталкиватели добавляют 3–5 дней. Резьбовые вставки с механизмом вывинчивания — 7–10 дней. Многогнёздные формы добавляют 3–5 дней на каждое дополнительное гнездо. Форма с двумя ползунами и наклонным выталкивателем изготавливается примерно вдвое дольше, чем простая двухплитная форма того же размера.

В чём разница между испытаниями T1 и T2?

T1 (первое испытание) — первоначальный пробный запуск формы. T2 — второе испытание после внесения изменений, выявленных при T1. Около 60% форм требуют как минимум одного цикла доработки. Каждое испытание добавляет к графику 3–5 рабочих дней. Опытные изготовители форм предусматривают безопасные припуски по стали, чтобы свести к минимуму число циклов доработки.

Влияет ли объём заказа на срок производства?

Да. Заказ на 500 деталей можно выполнить за одну смену (в тот же день после наладки). Для заказа на 50,000 деталей требуется несколько дней или недель производства, график которого нужно согласовать с другими заказами на машине. При количестве свыше 5,000 деталей срок производства растёт примерно линейно.

Как быстро можно получить коммерческое предложение на литьё под давлением?

Большинство поставщиков предоставляют первоначальные предложения в течение 24–72 часов после получения файла 3D CAD и листа технических требований. Подробные предложения, включающие варианты малосерийного литья под давлением и обязательства по срокам, обычно готовятся за 3–5 рабочих дней, поскольку требуют DFM-анализа и оценки технологичности конструкции пресс-формы.

Как долго обычно занимает литье под давлением?

Литье под давлением обычно занимает от 4 до 10 недель от проверки DFM до утвержденного производства, но точный график зависит от сложности формы, доступности материала, количества этапов пробных образцов и объема заказа. Простые прототипные формы могут двигаться быстрее, а закаленные многогнездные производственные формы требуют больше времени на обработку, полировку, сборку и проверку. Самый безопасный метод планирования — разделить время изготовления формы, время пробных образцов T1, время модификации и время массового производства вместо того, чтобы требовать единую дату поставки. Это делает обещания поставщиков легче проверяемыми и помогает вам сравнивать предложения разных поставщиков на равных условиях.

Можно сократить срок литья под давлением?

Да, срок литья под давлением может быть сокращен, если покупатель предоставляет полные 3D файлы, 2D чертежи, требования к материалам, заметки о допусках, требования к поверхности и целевые годовые объемы перед запросом предложения. Самые большие задержки обычно возникают из-за нечетких чертежей, поздних изменений дизайна, отсутствия решения по материалам и медленного утверждения пробных образцов. Ранняя проверка DFM, параллельная покупка материалов, реалистичные сроки пробных образцов и быстрая обратная связь от инженеров могут сократить сроки без рискованных сокращений в изготовлении формы или проверке качества. Это защищает скорость запуска и надежность детали вместе, что важнее, чем спасение нескольких дней ценой риска дефектов.

Что вызывает самые распространенные задержки в поставке форм?

Наиболее частые причины задержек в изготовлении пресс-форм — изменения конструкции после раскроя стали, нечеткие требования к допускам, отсутствие данных о материалах, сложные дополнительные операции, изменения текстуры или полировки, а также образцы Т1, демонстрирующие проблемы с усадкой, короблением, облоем или сборкой. Также важна производственная мощность поставщика, поскольку ресурсы для электроэрозионной обработки, CNC, сборки и проверки могут стать узкими местами в пиковые сезоны. Прочный процесс DFM снижает эти риски, выявляя проблемы с литником, охлаждением, углом съема, ребрами и линией разъема до того, как пресс-форма перейдет в полную механическую обработку. Четкое распределение ответственности за утверждение и определенные критерии приемки также предотвращают избегаемое время ожидания.

Влияет объем заказа на срок литья под давлением?

Да, объем заказа влияет на срок литья под давлением после утверждения формы. Небольшой пробный запуск может завершиться в течение нескольких часов после установки машины, но большой производственный заказ требует больше времени на распределение машины, подготовку материала, больше пробных образцов QC, планирование упаковки и иногда нескольких смен. Срок изготовления формы определяется сложностью дизайна и производства формы, а срок производства определяется временем цикла, количеством гнезд, доступностью машины, частотой проверки качества и требованиями к упаковке. Покупатели всегда должны разделять сроки изготовления формы и производства при планировании своих проектов.

Как покупатели должны планировать срочный проект литья под давлением?

Покупатели должны планировать срочный проект литья под давлением путем раннего фиксирования дизайна, утверждения требований к материалам и поверхности перед началом изготовления формы, предоставления целевых дат запуска и просьбы поставщику показать поэтапный график. График должен включать проверку DFM, дизайн формы, резку стали, CNC и EDM, сборку, пробные образцы T1, модификацию, утверждение и производство. Если сроки очень сжаты, сосредоточьтесь на сокращении задержек утверждения и упрощении не критических характеристик вместо пропуска проверок формы или проверки образцов. Срочность никогда должна удалять важные этапы контроля качества из процесса.
