Литьё под давлением с металлическими вставками: полное руководство инженера

Что такое литьё под давлением с металлическими вставками?

Металлическая вставка при литье под давлением определяется функцией, ограничениями и компромиссами, описанными в этом разделе. Если вы сравниваете поставщиков или планируете закупку, наше руководство по поиску поставщиков литья под давлением охватывает подготовку запроса предложений, квалификацию и проверку коммерческих рисков.

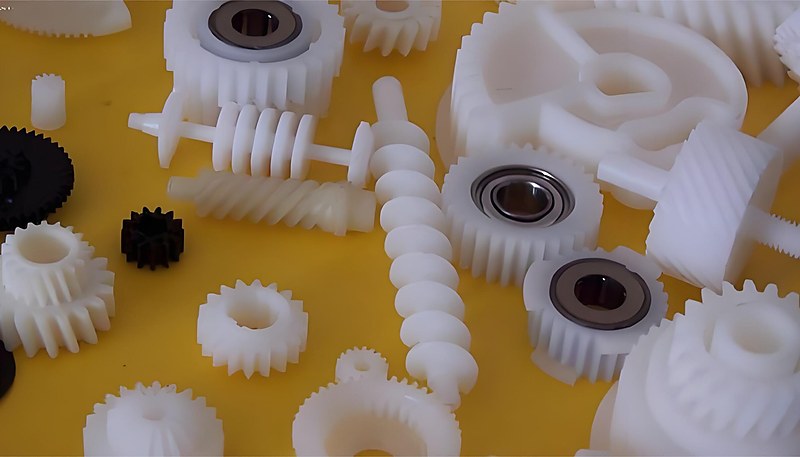

Литьё под давлением с металлическими вставками — процесс, при котором предварительно изготовленный металлический компонент помещают в полость формы, а затем впрыскивают вокруг него расплавленный пластик. Получается единая неразъёмная деталь, сочетающая проводимость, прочность резьбы и жёсткость металла со свободой проектирования и малой массой пластика.

Важно отличать нанесение поверх слоя¹: при нём второй пластик отливают поверх первой пластиковой основы. Литьё со вставками² предполагает размещение готового компонента — почти всегда металлического, иногда керамического или ранее отлитого — в полости до начала цикла. Вставку загружают вручную, роботом или автоматическим вибрационным питателем. После точного позиционирования форма закрывается, расплав обтекает вставку и фиксирует её в геометрии детали. Этот одноцикловый процесс исключает запрессовку, ультразвуковую сварку и склеивание, снижая стоимость и риск отказа.

Как работает литьё с металлической вставкой?

Процесс литья под давлением³ со вставками основан на том же цикле, что и обычное литьё, но включает важный предварительный этап — загрузку металлического компонента в полость. Ниже приведена полная последовательность действий.

Шаг 1: Подготовка вставки

До подачи пластика металлические вставки должны быть чистыми, сухими и без масел механической обработки или загрязнений. Многие предприятия очищают их ультразвуком или растворителем с последующей сушкой горячим воздухом. Загрязнения действуют как разделительный состав и разрушают механическую связь металла с пластиком.

В некоторых случаях вставки необходимо предварительно нагревать до 80–120 °C. Предварительный нагрев уменьшает разность температур между расплавленным пластиком и холодным металлом, что снижает остаточные напряжения на границе раздела и предотвращает преждевременное застывание, которое иначе создало бы слабую линию соединения. Предварительный нагрев особенно важен для материалов с высокой усадкой, таких как нейлон и полипропилен.

Шаг 2: размещение вставки

Пресс-форма раскрывается, и вставка помещается в предназначенное место на стороне полости. При малых объёмах операторы загружают вставки вручную пинцетом или вакуумными захватами. Для крупносерийного производства роботизированные руки или автоматические системы подачи — вибрационные чашечные питатели и отсекатели — размещают вставки с позиционной точностью ±0.05 mm или лучше.

Конструкция пресс-формы должна включать надёжные удерживающие элементы — подпружиненные штифты, магнитные гнёзда или конические посадочные места, фиксирующие вставку при закрытии формы и впрыске. Без фиксации поток расплава под высоким давлением, обычно 50–150 MPa, сдвинет вставку и приведёт к браку.

Шаг 3: закрытие пресс-формы, впрыск и подпитка

После установки вставки форма закрывается, и узел впрыска заполняет гнездо расплавом при температуре от 200 °C для полипропилена до 380 °C для PEEK. Расплав обтекает вставку и повторяет все элементы поверхности. Давление выдержки прижимает пластмассу к гнезду и вставке во время охлаждения и усадки.

Давление и время выдержки при литье со вставками важнее, чем при стандартном литье. Пластик должен оставаться под давлением достаточно долго, чтобы компенсировать объёмную усадку вокруг вставки. Недостаточная выдержка вызывает утяжины на наружной поверхности напротив вставки и пустоты на границе металла и пластика.

Шаг 4: охлаждение и выталкивание

Охлаждение занимает 60–70% общего времени цикла. Охлаждающие каналы формы должны отводить тепло как от пластика, так и от металлической вставки, которая служит тепловой массой. В некоторых конструкциях теплопроводность вставки дает преимущество: например, латунные вставки ускоряют охлаждение окружающего пластика.

После охлаждения форма открывается, и готовая деталь выталкивается. Выталкивающие штифты необходимо располагать так, чтобы они не касались самой вставки, иначе можно повредить элементы поверхности или частично вытолкнуть вставку. Для хрупких деталей предпочтительны пневматическое выталкивание или роботизированное извлечение.

Какие материалы лучше всего подходят для литья с металлическими закладными элементами?

Выбор материалов при литье с закладными элементами включает два независимых решения: материал металлической вставки и полимерной основы. Граница между ними — линия соединения — зависит от взаимодействия обоих материалов.

Материалы металлических вставок

Латунь (C36000 или C37700) преобладает при литье со вставками по одной причине: это лучший универсальный компромисс. Она легко обрабатывается в сложные рифлёные и резьбовые формы, противостоит коррозии без покрытия, хорошо проводит тепло, что помогает при формовании, и значительно дешевле нержавеющей стали. В резьбовых вставках латунь выдерживает многократный момент затяжки без задиров и деформации резьбы.

Вставки из нержавеющей стали (марки 303, 304 или 316) применяются в медицинских изделиях, оборудовании для контакта с пищевыми продуктами и агрессивных средах, где латунь оказалась бы непригодной. Обратная сторона — более высокая стоимость материала, более сложная механическая обработка (увеличивающая цену вставки в 2–3 раза) и меньшая теплопроводность, из-за которой увеличивается время охлаждения.

Алюминиевые вставки подходят, когда критично снижение массы, например в аэрокосмической технике или портативной электронике. Высокая теплопроводность алюминия ускоряет охлаждение, но меньшая твердость ограничивает долговечность резьбы при многократной сборке. Медные вставки применяют в электротехнике, где требуется максимальная проводимость: в шинах, заземляющих клеммах и сильноточных разъемах.

Выбор пластиковой подложки

Пластик необходимо выбирать с учётом как требований применения, так и совместимости с процессом литья со вставками. Материалы с высокой усадкой, такие как полипропилен (PP) и нейлон (PA6, PA66), при охлаждении создают сильное обжимное сцепление со вставками, но одновременно повышают остаточное напряжение на границе. Если стенка вокруг вставки слишком тонкая, это напряжение может вызвать растрескивание.

Инженерные термопласты, такие как поликарбонат (PC), PBT и PPS, популярны как основы для литья с закладными элементами благодаря меньшей усадке (0.4–0.7% против 1.5–2.5% у PP), лучшей стабильности размеров и более высоким рабочим температурам. PEEK применяется в аэрокосмической и медицинской отраслях, когда готовая деталь должна выдерживать стерилизацию в автоклаве или постоянную температуру выше 250 °C.

Стеклонаполненные марки (PA66-GF30, PBT-GF30) распространены в конструкционных применениях, поскольку стекловолокно уменьшает усадку и повышает жёсткость вокруг вставки. Однако стеклонаполненные материалы сильнее изнашивают форму и могут потребовать полостей из закалённой стали.

Механизм сцепления на границе раздела

Соединение металла и пластика при литье со вставками почти полностью является механическим. В отличие от многокомпонентного литья, при котором химическая совместимость двух пластиков может создавать молекулярную связь, металл и термопласт не образуют ковалентных связей. Удержание обеспечивается тремя факторами: обжатием при усадке пластика во время охлаждения, механическим зацеплением за элементы поверхности (накатку, канавки, поднутрения) и трением от нормальной силы, создаваемой сжатым пластиком.

Какие аспекты проектирования пресс-формы являются критическими?

В этом разделе рассматриваются основные категории критически важных аспектов проектирования формы. Конструкция формы для литья со вставками требует больше внимания, чем стандартная форма, поскольку необходимо управлять не только потоком пластика, но и точным позиционированием жёсткой металлической детали в среде высокого давления и высокой температуры.

Позиционирование и удержание вставки

Полость должна иметь элементы, позиционирующие вставку с повторяемостью лучше ±0.05 mm. Обычно используются конические посадочные места с самоцентрированием, подпружиненные фиксирующие штифты, удерживающие вставку и освобождающие её при выталкивании, и магнитные карманы для ферромагнитных вставок. Выбор зависит от геометрии, объёма и ручной или автоматической загрузки.

В многоместных формах каждая полость должна иметь одинаковые элементы фиксации вставок. Даже небольшие различия глубины посадки вставок между полостями приводят к нестабильной прочности соединения и размерам деталей. Графики обслуживания формы должны включать регулярное измерение размеров посадочных мест вставок.

Расположение литника и течение расплава

Расположение литника определяет, как фронт расплава подходит к закладному элементу и обтекает его. Литник должен направлять поток так, чтобы расплав симметрично охватывал закладной элемент, заполняя обе стороны примерно с одинаковой скоростью. Асимметричное заполнение создает неуравновешенное давление на закладной элемент, вызывая его смещение во время впрыска.

Не располагайте литник непосредственно напротив вставки. Высокоскоростная струя расплава, ударяющая по поверхности вставки, может вызвать две проблемы: сместить вставку и создать след течения или линию спая на дальней стороне, где разделившиеся потоки расплава вновь соединяются. Тангенциальный или краевой литник, направляющий поток вдоль одной стороны вставки, обычно надежнее.

Схема расположения каналов охлаждения

При охлаждении металлическая вставка действует как теплоотвод, что может помогать или мешать в зависимости от конструкции. Латунные вставки быстро охлаждают окружающий пластик, но при несбалансированных вокруг вставки каналах создают неравномерное охлаждение. Оно вызывает коробление и различную усадку.

Расположение вентиляционных каналов

Воздух, захваченный вокруг элементов вставки (накатки, поднутрений), вызывает прижоги и слабые линии соединения. Вентиляционные каналы необходимо прошлифовать по линии разъёма и возле всех тупиковых путей течения, образованных геометрией вставки. Их глубина должна составлять 0,01–0,02 мм: достаточно для выхода воздуха, но недостаточно для образования облоя.

Какие правила проектирования обеспечивают надёжность деталей со вставками?

Качественные детали со вставками начинаются на этапе DFM. Следующие рекомендации основаны на производственном опыте тысяч конструкций деталей, отлитых со вставками.

Толщина стенки вокруг вставок

Между наружной поверхностью вставки и внешней стороной детали сохраняйте стенку не менее 1.5× диаметра вставки. Для вставки диаметром 6 mm это означает наружный диаметр пластиковой бобышки не менее 9 mm. Меньшая толщина создаёт риск утяжин на внешней поверхности и трещин от усадочных напряжений. Большая расходует материал и увеличивает охлаждение.

Стена вокруг вставки должна быть однородной. Переменная толщина стенок приводит к неравномерной усадке, которая смещает вставку от центра. Если конструкция требует некруглой формы выступа, используйте постоянную толщину между вставкой и внешней стенкой, а не постоянный внешний профиль.

Форма и характеристики поверхности вставки

Накатка — наиболее распространённая обработка поверхности круглых вставок. Ромбическая накатка обеспечивает хорошее удержание в осевом направлении и от вращения. Прямая накатка препятствует вырыванию, но не вращению. Для максимального удержания в обоих направлениях используйте сочетание ромбической накатки и одной или нескольких кольцевых канавок.

Поднутрения на вставке (например, Т-образная головка или фланцевый профиль) обеспечивают наиболее надёжное удержание, поскольку пластик физически не может пройти мимо поднутрения без разрушения. Однако поднутрения усложняют как изготовление вставки, так и извлечение из пресс-формы — используйте их только тогда, когда применение требует максимального сопротивления вырыву.

Конструкция для предотвращения проворота и вырывания

Для резьбовых вставок критически важна защита от проворачивания. Вставка не должна вращаться внутри пластика при завинчивании или извлечении винта. Работают две стратегии: шестигранные или квадратные корпуса вставок, фиксирующиеся в пластике, и рифлёные поверхности, создающие механическое зацепление. Для применений с высоким крутящим моментом надёжнее всего сочетать оба решения.

Конструкция, препятствующая вырыванию, направлена на максимальное увеличение площади сдвига на границе вставки и пластика. Увеличение длины зацепления, ширины канавок и диаметра фланцев повышает усилие вырывания. Типичная хорошо спроектированная латунная вставка M3 в PA66-GF30 должна обеспечивать усилие вырывания 500–800 N и сопротивление крутящему моменту 0.5–1.0 N·m.

Суммирование допусков

Литьё со вставкой добавляет ещё одну переменную допуска — положение вставки относительно полости пресс-формы. Итоговая точность положения вставки в готовой детали зависит от допуска посадочного места в форме, допуска изготовления вставки и усадки пластика. Для хорошо спроектированной и обслуживаемой формы предусматривайте ±0.1–0.2 mm на точность положения вставки.

Каковы наиболее распространённые дефекты и как их предотвратить?

В этом разделе объясняются основные категории наиболее распространённых дефектов и способы их предотвращения. Литьё со вставками создаёт дефекты, которых не бывает при обычном литье под давлением. Ниже приведены четыре наиболее частые проблемы и их первопричины.

Смещение вставки

Смещение вставки происходит, когда поток расплава выталкивает металлический компонент из заданного положения. В результате вставка оказывается не по центру, толщина стенок становится неравномерной, а с одной стороны может обнажиться металл. К основным причинам относятся асимметричное расположение впуска, чрезмерная скорость впрыска, недостаточное удержание вставки в пресс-форме и несбалансированный поток в многогнёздной форме.

Решения: используйте моделирование течения расплава, чтобы проверить сбалансированное заполнение вокруг каждой вставки. На первой стадии снизьте скорость впрыска, чтобы уменьшить динамическое давление на вставку. Улучшите удерживающие элементы формы — замените гнезда с фиксацией под действием силы тяжести подпружиненными штифтами или коническими посадками с натягом. В многогнездных формах сбалансируйте литниковую систему, чтобы все полости заполнялись с одинаковой скоростью.

Утяжины и пустоты

Утяжины появляются на поверхности детали напротив толстой вставки, поскольку большая тепловая масса медленно охлаждается, а пластик усаживается, отходя от стенки полости. Внутренние пустоты образуются, когда наружная оболочка застывает до полного уплотнения сердцевины.

Решения: увеличьте давление выдержки и продлите время выдержки, чтобы компенсировать объёмную усадку вокруг вставки. Предварительно нагревайте вставки для уменьшения градиента температуры. Обеспечьте минимальную толщину стенки, равную 1,5 диаметра вставки. Для очень толстых участков бобышек рассмотрите применение вспенивающего агента (микроячеистого литья).

Низкая прочность соединения

Аналогично вставному формованию

Решения: внедрить протокол очистки (ультразвуковая ванна или промывка растворителем) для всех поступающих вставок. Повысить температуру расплава на 10–20 °C, чтобы улучшить затекание в элементы поверхности. Увеличить время выдержки. При использовании дробленого вторичного материала ограничить его долю уровнем 15% или менее, поскольку деградировавший материал имеет плохую текучесть.

Коробление и растрескивание деталей

Различие усадки между зоной закладной детали, ограниченной металлом, и свободно усаживающимися пластиковыми стенками вызывает коробление. В предельных случаях остаточные напряжения вокруг закладной детали превышают предел прочности пластика при растяжении, что приводит к радиальным трещинам в стенке бобышки.

Решения: используйте материал с меньшей усадкой или марку со стеклонаполнением. Предварительно нагревайте вставку, чтобы снизить температурный удар. Проектируйте бобышку с равномерной толщиной стенки и добавляйте усиливающие косынки. Отжиг готовой детали при температуре ниже температуры тепловой деформации пластика снимает остаточные напряжения без деформации изделия.

Как испытывают и валидируют узлы, изготовленные литьём со вставками?

Контроль качества деталей с залитыми вставками выходит за рамки стандартного контроля размеров. Для соединения металла с пластиком необходимы специальные механические испытания, подтверждающие соответствие прочности соединения требованиям применения.

Испытание на вырыв

Универсальная испытательная машина зажимает пластиковую деталь и прикладывает осевое усилие для извлечения вставки. В ходе испытания измеряется пиковое усилие вырывания и фиксируется вид разрушения: разрушение пластика, отделение вставки от накатки или разрыв пластиковой бобышки. Правильно спроектированная латунная вставка M3 в стеклонаполненном нейлоне должна стабильно обеспечивать усилие вырывания 500–800 N.

Испытание на вырыв следует проводить на образцах из каждого гнезда в начале производства, а затем периодически в ходе серии. Снижение усилия вырыва на 10–15% относительно исходных образцов указывает на уход процесса — обычно повышение температуры формы, разложение материала или износ посадочных мест вставок.

Испытание крутящим моментом

Для резьбовых вставок калиброванный динамометрический ключ завинчивает винт до заданного момента или проворачивания вставки. Момент разрушения определяет безопасный рабочий момент, обычно 50–60% от него.

Испытание крутящим моментом выявляет проблемы, которые не обнаруживает испытание на вырыв. Вставка может отлично удерживаться в осевом направлении благодаря глубокой накатке, но иметь низкое сопротивление вращению, если рисунок накатки слишком мелкий или пластмасса не полностью заполнила канавки.

Анализ поперечного сечения

Разрез детали, отлитой со вставкой, и исследование поверхности среза под увеличением позволяют оценить качество границы соединения. Ищите пустоты между вставкой и пластиком, неполное заполнение канавок накатки и утяжины на внешней поверхности. Анализ поперечного сечения является разрушающим и обычно выполняется при первоначальной квалификации процесса и после любых изменений оснастки.

Испытания на воздействие окружающей среды и жизненный цикл

Термоциклирование (обычно от -40 °C до +85 °C или выше в зависимости от применения) проверяет, вызывает ли разница в тепловом расширении металла и пластмассы ухудшение соединения со временем. Испытание на термошок с быстрыми перепадами температуры особенно жёсткое: оно выявляет любую слабую линию соединения в течение 50–100 циклов.

Воздействие влажности важно для гигроскопичных материалов, таких как нейлон. После 48 часов при относительной влажности 85% и температуре 85 °C нейлон поглощает достаточно влаги, чтобы набухнуть на 0.5–1.0%, что может снизить сжимающее удержание вставки на 15–25%. Всегда проводите испытания в реалистичных условиях конечной эксплуатации.

Где в различных отраслях применяется литьё с металлическими вставками?

Литьё с металлическими вставками применяется в любой отрасли, где нужны прочные и надёжные соединения металла с пластмассой. Четыре крупнейших сектора применения — автомобилестроение, электроника, медицинские устройства и потребительские товары.

В автомобилях резьбовые вставки, устанавливаемые при литье, применяются во внутренних панелях отделки, корпусах комбинаций приборов, корпусах датчиков и электрических разъемах под капотом. Один автомобиль среднего размера содержит 50–100 резьбовых бобышек со вставками. Поставщики автомобильных компонентов задают значения усилия вырыва и крутящего момента для каждой вставки, а серийные детали должны проходить выборочный статистический контроль процесса для ведения документации PPAP.

В электронике применяются монтажные бобышки для PCB, стойки крепления RF-экранов, клеммные колодки аккумуляторов и корпуса разъемов.

Тенденция к миниатюризации повысила спрос на вставки размером до M1.0, для которых требуются прецизионные формы с посадочными местами под вставки с допуском 0.01 mm и специализированная автоматизация загрузки.

Производители медицинских изделий используют литьё со вставками для рукояток инструментов, компонентов хирургических инструментов и корпусов диагностического оборудования. В этом секторе стандартны вставки из нержавеющей стали, поскольку они выдерживают автоклавную стерилизацию и соответствуют требованиям биосовместимости. Системы качества ISO 13485 требуют полной прослеживаемости каждой партии вставок до готового изделия.

В потребительских товарах — корпусах электроинструментов, кухонной технике, спортивном оборудовании и игрушках — литьё со вставками применяется для резьбовых соединений, которые должны выдерживать многократную разборку и сборку. Доплата за латунную вставку (обычно $0.02–$0.10 за штуку при больших объёмах) ничтожна по сравнению с гарантийными расходами из-за сорванной пластиковой резьбы.

Помимо этих четырёх отраслей литьё со вставками применяется в телекоммуникационном оборудовании, включая наконечники волоконно-оптических разъёмов и кронштейны антенн базовых станций; в промышленном оборудовании, включая корпуса клапанов, привода и крепления датчиков; а также в оборонных применениях, где резьбовые соединения металла с пластиком должны выдерживать ударные и вибрационные нагрузки по стандартам MIL-STD. В новых аккумуляторных системах электромобилей используются отлитые со вставками монтажные бобышки из нержавеющей стали для конструкционного крепления и электрического заземления.

При выборе методов соединения инженеры часто сравнивают литьё со вставками с тремя альтернативами. У каждой есть свои преимущества и ограничения.

Литьё со вставками и формование поверх подложки

При литье с закладными элементами жесткий заранее изготовленный компонент (обычно металлический) заливают пластиком. При литье с наложением второй пластиковый материал формуют поверх первой пластиковой подложки, создавая мягкую рукоятку, уплотнение или многоцветную деталь. Если два пластика совместимы (например, TPE поверх PP), между ними при литье с наложением может образоваться химическая связь. Литье с закладными элементами полностью зависит от механического удержания. Выбирайте литье с закладными элементами, когда нужны свойства металла; выбирайте литье с наложением, когда требуется интеграция нескольких пластиковых материалов.

Аутсерт-литье является обратным процессом по отношению к литью со вставками: пластиковые элементы отливают на плоской металлической подложке, а не помещают металл внутрь пластика. При ультразвуковой установке металлическую вставку вводят в предварительно отлитую пластиковую бобышку высокочастотной вибрацией в ходе вторичной операции. Оба метода позволяют избежать сложной оснастки для литья со вставками, но уступают ему в стабильности и прочности соединения.

Ключевой компромисс: литье с закладными элементами создает более прочные и стабильные соединения, поскольку пластик равномерно уплотняется вокруг вставки при контролируемых давлении и температуре. При ультразвуковой установке соединение зависит от амплитуды вибрации, глубины установки и плавления пластика в течение короткого цикла 0.5–2 секунды — больше переменных и больше возможностей для нестабильности.

Часто задаваемые вопросы о литье под давлением с металлическими вставками

Какова минимальная толщина стенки вокруг металлической вставки при литье под давлением?

Обычная отправная точка — толщина пластиковой стенки вокруг металлической вставки не менее 1,5 диаметра вставки, с большим запасом для хрупких или стеклонаполненных смол. Стенка вокруг бобышки также должна оставаться равномерной. Если одна сторона тонкая, а противоположная толстая, усадка при охлаждении становится неравномерной и повышается риск растрескивания. Для несущей резьбы при изготовлении образцов подтверждайте толщину стенки испытаниями на вырыв и крутящий момент, а не полагайтесь только на справочное значение. Подтвердите выбор данными серийных испытаний образцов.

Можно ли при литье со вставками использовать алюминиевые вставки вместо латунных?

Да, но алюминий не является прямой заменой латуни во всех деталях с залитыми вставками. Алюминий снижает массу и улучшает теплопередачу, но он мягче, легче деформируется при загрузке и обычно обеспечивает меньшую долговечность резьбы. Используйте его для легких корпусов, портативных устройств или аэрокосмических деталей, где важна масса. При многократной сборке винтами обычно безопаснее применять латунь или нержавеющую сталь, если только испытания не подтвердят, что алюминиевая вставка соответствует требованиям к крутящему моменту и усилию вырывания при реальной нагрузке и температуре. Подтвердите выбор данными производственных образцов.

Насколько точно позиционируются вставки в деталях, изготовленных литьем со вставками?

Типичное серийное позиционирование вставки позволяет удерживать примерно ±0.05–0.10 mm при наличии положительных посадочных мест, стабильной загрузки и контролируемого зажима. Более высокая точность возможна, но зависит от допуска вставки, повторяемости загрузчика, давления расплава и баланса гнёзд. Не судите о точности только по CAD. Проверяйте её CMM первых образцов и повторными проверками каждого гнезда: слабый фиксатор может вызвать дрейф только после нагрева формы. Подтвердите выбор данными серийных образцов.

Работает ли литьё со вставками с высокотемпературными пластиками, такими как PEEK?

Да, литье со вставками применимо к высокотемпературным пластикам, таким как PEEK, PPS, PEI и высокотемпературный нейлон, но конструкция вставки и формы должна выдерживать значительно более высокие температуры переработки. Металлической вставке может потребоваться предварительный нагрев, чтобы расплав не застывал слишком быстро вокруг накатки или канавки. Поставщику также необходимы инструментальная сталь, горячеканальная система и средства контроля сушки, подходящие для этой смолы. Для критически важных деталей проведите испытание конкретного материала до изготовления серийной оснастки и утверждения окончательных размеров. Подтвердите выбор данными отбора серийных образцов.

Почему детали с залитыми вставками растрескиваются вокруг бобышки?

Растрескивание вокруг бобышки обычно вызвано остаточными напряжениями, неравномерной толщиной стенки, острыми углами возле вставки или большой разницей температур между холодной вставкой и горячим расплавом пластика. Материалы с высокой усадкой усугубляют проблему, поскольку пластик стремится сжаться, а металлическая вставка ограничивает перемещение. Обычные способы устранения — равномерная толщина стенок, большие радиусы, стеклонаполненная смола или смола с меньшей усадкой, предварительный нагрев вставки и проверка термоциклированием вместо одного лишь контроля при комнатной температуре перед отгрузкой и приёмкой. Подтвердите выбор данными производственных образцов.

Сколько вставок можно отформовать в одной детали?

Деталь может содержать одну или несколько вставок, но практический предел определяется точностью загрузки, временем цикла, доступом к гнезду и риском неправильной установки метизов. Ручная загрузка обычно оптимальна для малых объемов или простых деталей с одной–тремя вставками. Роботизированная загрузка становится привлекательнее при увеличении числа вставок, необходимости повторяемой ориентации или появлении ошибок из-за усталости рабочих. Каждая дополнительная вставка должна иметь надежное посадочное место и явный элемент poka-yoke в конструкции пресс-формы. Подтвердите выбор данными производственного опробования.

Подходит ли литье с закладными элементами для малосерийного производства?

Литье с закладными элементами может подходить для малосерийного производства, когда детали необходимы надежная прочность, герметичное соединение металла с пластиком или повторяемое позиционирование, недостижимое при последующей установке. Для простых резьбовых бобышек при объеме менее нескольких сотен деталей оно может быть экономически нецелесообразным, поскольку пресс-форма требует посадочных мест для закладных элементов и дополнительных работ по изготовлению образцов. Для прототипов или переходных серий сравните три варианта: ручное литье с закладными элементами, ультразвуковую установку после формования и механическую обработку с последующей сборкой. Выбирайте на основе совокупного риска, а не только стоимости оснастки для покупателя. Подтвердите выбор данными производственных испытаний образцов.
