금속 인서트 사출 성형이란 무엇인가?
금속 인서트 사출 성형은 이 섹션에서 설명된 기능, 제약 조건 및 절충점에 의해 정의됩니다. 공급업체를 비교하거나 조달을 계획 중이라면, 우리의 사출 성형 공급업체 소싱 가이드에는 RFQ 준비, 자격 검증 및 상업적 위험 점검이 포함되어 있습니다.

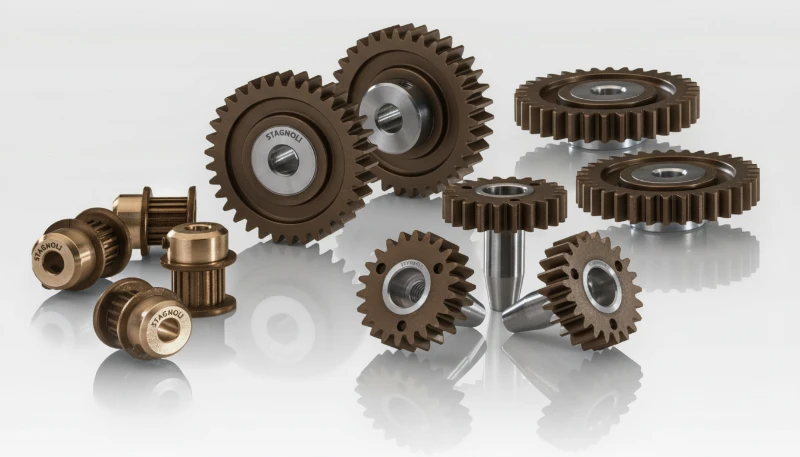

금속 인서트 사출 성형은 미리 성형한 금속 부품을 금형 캐비티에 배치한 후 그 주위에 용융 플라스틱을 사출하는 제조 공정입니다. 그 결과 금속의 전도성, 나사산 강도 및 강성과 플라스틱의 설계 자유도 및 가벼운 무게를 결합한 하나의 영구 접합 조립품이 만들어집니다.
오버몰딩1과의 차이는 중요합니다. 오버몰딩은 첫 번째 플라스틱 기재 위에 두 번째 플라스틱 소재를 사출합니다. 인서트 성형2은 사이클 시작 전에 미리 제작한 부품(거의 항상 금속이며 때로는 세라믹 또는 다른 사전 성형 부품)을 캐비티에 배치하는 공정입니다. 금속 인서트는 일반적으로 수작업, 로봇 암 또는 자동 진동 볼 피더로 투입합니다. 인서트를 정확히 배치한 후 금형이 닫히면 용융 플라스틱이 주위를 흘러 최종 부품 형상 안에 금속 부품을 고정합니다. 이 원샷 공정은 압입, 초음파 용접, 접착 같은 2차 조립 단계를 없애 비용과 고장 위험을 모두 줄입니다.
당사 상하이 공장에서는 90T부터 1850T까지 총 47대의 사출 성형기를 운영하여 섬세한 M1.0 전자 인서트부터 고하중 자동차 부싱까지 다양한 인서트 성형 작업을 유연하게 처리합니다.
"인서트 성형 나사산은 플라스틱 보스의 셀프 태핑 나사보다 5–10× 더 많은 조립 사이클을 견딜 수 있습니다."True
셀프 태핑 나사는 삽입할 때마다 플라스틱에 나사산을 절삭하여 보스 소재를 점진적으로 손상시킵니다. 인서트 성형된 황동 나사산은 전체 금속 나사산의 체결부에 하중을 분산하므로 수백 회의 조립 사이클 동안 나사산 뭉개짐 없이 체결력을 유지합니다.
"인서트 성형의 사이클 타임은 항상 표준 사출성형 사이클보다 훨씬 깁니다."False
인서트 투입을 자동화하면 추가 시간은 사이클당 3~5초에 불과한 경우가 많습니다. 사출, 보압, 냉각 단계는 표준 성형과 거의 동일합니다. 대량 자동차 커넥터 작업에서는 인서트 배치를 포함해 18~22초의 사이클 시간을 달성할 수 있습니다.
금속 인서트 성형 공정은 어떻게 진행됩니까?
인서트 성형의 사출 성형 공정3은 표준 성형과 같은 기본 사이클을 따르지만, 금속 부품을 캐비티에 투입하는 중요한 사전 단계가 추가됩니다. 전체 순서를 단계별로 살펴보겠습니다.
1단계: 인서트 준비
플라스틱을 주입하기 전에 금속 인서트는 깨끗하고 건조해야 하며 가공유나 표면 오염물이 없어야 합니다. 많은 업체가 인서트를 초음파 세척조 또는 용제 침지 공정에 통과시킨 뒤 열풍으로 건조합니다. 인서트 표면의 오염물은 이형제처럼 작용해 금속과 플라스틱 사이의 기계적 결합을 파괴합니다.
일부 용도에서는 인서트를 80–120 °C로 예열해야 합니다. 예열은 용융 플라스틱과 차가운 금속 사이의 온도 차이를 줄여 계면의 잔류 응력을 최소화하고, 약한 접합선을 만들 수 있는 조기 고화를 방지합니다. 예열은 나일론과 폴리프로필렌처럼 수축률이 높은 재료에서 특히 중요합니다.
2단계: 인서트 배치
금형이 열리면 인서트를 금형 캐비티 측의 지정된 위치에 놓습니다. 소량 생산에서는 작업자가 핀셋이나 진공 픽업봉을 사용해 인서트를 수동으로 장착합니다. 대량 생산에서는 로봇 암이나 자동 공급 시스템(진동 볼 피더, 이스케이프먼트 장치)이 ±0.05mm 이상의 위치 정밀도로 인서트를 배치합니다.
금형 설계에는 금형 폐쇄 및 사출 중 인서트의 위치를 유지하는 스프링 장착 핀, 자석 포켓 또는 테이퍼 시트와 같은 확실한 고정 구조가 포함되어야 합니다. 고정 구조가 없으면 일반적으로 50~150 MPa인 고압 용융 수지 흐름이 인서트를 밀어내 불량 부품이 발생합니다.
3단계: 금형 닫힘, 사출 및 보압
인서트가 안착되면 금형이 닫히고 사출 장치가 폴리프로필렌의 200 °C부터 PEEK의 380 °C까지 이르는 온도의 용융 플라스틱으로 캐비티를 채웁니다. 용융 수지는 인서트 주위를 흐르며 모든 표면 형상에 밀착됩니다. 재료가 냉각되고 수축하는 동안 보압이 플라스틱을 캐비티와 인서트 표면에 밀착시킵니다.
인서트 성형에서는 표준 성형보다 보압과 보압 시간이 더 중요합니다. 플라스틱은 인서트 주변의 체적 수축을 보상할 수 있을 만큼 충분히 오래 압력을 유지해야 합니다. 보압이 부족하면 인서트 반대쪽 외부 표면에 싱크 마크가 생기고 금속-플라스틱 계면에 보이드가 발생합니다.
4단계: 냉각 및 취출
냉각은 전체 사이클 타임의 60–70%를 차지합니다. 금형의 냉각 채널은 열용량체 역할을 하는 플라스틱과 금속 인서트 모두에서 열을 제거해야 합니다. 일부 설계에서는 인서트의 열전도도가 유리하게 작용합니다. 예를 들어 황동 인서트는 주변 플라스틱을 더 빠르게 냉각합니다.
냉각 후 금형이 열리고 완성 부품이 취출됩니다. 이젝터 핀은 인서트 자체와 접촉하지 않도록 배치해야 합니다. 접촉하면 표면 형상이 손상되거나 인서트가 부분적으로 밀려 나올 수 있습니다. 섬세한 부품에는 에어 블로 취출 또는 로봇 추출이 선호됩니다.
금속 인서트 성형에 가장 적합한 소재는 무엇입니까?
인서트 성형의 소재 선택에는 금속 인서트 소재와 플라스틱 기재라는 두 가지 독립적인 결정이 필요합니다. 두 소재 사이의 계면인 접합선은 양쪽의 상호작용에 따라 달라집니다.
금속 인서트 소재
황동(C36000 또는 C37700)이 인서트 성형에서 주로 사용되는 이유는 단 하나, 가장 균형 잡힌 절충안이기 때문입니다. 복잡한 널링 및 나사 형상으로 쉽게 가공되고, 도금 없이 부식에 견디며, 열전도성이 우수하고(성형 시 유리함), 스테인리스강보다 훨씬 저렴합니다. 나사 인서트의 경우 황동은 갤링이나 나사산 변형 없이 반복 조립 토크를 견딥니다.
스테인리스강 인서트(303, 304 또는 316 등급)는 황동이 견디지 못하는 의료기기, 식품 접촉 응용 분야 및 부식 환경에 사용됩니다. 대신 소재 비용이 더 높고, 가공이 더 어려우며(인서트 가격이 2–3× 증가), 열전도율이 낮아 냉각 시간이 길어집니다.
알루미늄 인서트는 항공우주나 휴대용 전자제품처럼 경량화가 중요한 경우에 적합합니다. 알루미늄의 높은 열전도율은 냉각을 가속하지만 낮은 경도 때문에 반복 조립 시 나사산 내구성이 제한됩니다. 구리 인서트는 버스바, 접지 단자 및 고전류 커넥터처럼 최대 전도성이 필요한 전기 용도에 사용됩니다.
삽입물 시프트는 용융 흐름이 금속 부품을 의도된 위치에서 밀어낼 때 발생합니다. 그 결과 중심이 벗어난 삽입물, 불균일한 벽 두께, 그리고 한쪽 면에 노출된 금속이 발생할 수 있습니다. 근본 원인으로는 비대칭 게이트 배치, 과도한 사출 속도, 금형 내 삽입물 고정 불충분, 그리고 불균형한 다중 캐비티 흐름이 있습니다.
플라스틱은 용도 요구 사항과 인서트 성형 공정과의 호환성을 모두 고려해 선택해야 합니다. 폴리프로필렌(PP)과 나일론(PA6, PA66)처럼 수축률이 높은 소재는 냉각되면서 인서트를 강하게 압착하지만 계면의 잔류 응력도 높입니다. 인서트 주변의 벽이 너무 얇으면 이 응력으로 균열이 생길 수 있습니다.
폴리카보네이트(PC), PBT 및 PPS 같은 엔지니어링 열가소성 수지는 PP보다 수축률이 낮고(0.4–0.7% 대 1.5–2.5%) 치수 안정성이 우수하며 작동 온도가 높아 인기 있는 인서트 성형 기재입니다. PEEK는 완성 부품이 오토클레이브 멸균이나 250 °C 이상의 연속 온도를 견뎌야 하는 항공우주 및 의료 용도에 사용됩니다.
유리섬유 충전 등급(PA66-GF30, PBT-GF30)은 유리섬유가 수축률을 낮추고 인서트 주변의 강성을 높이므로 구조 용도에 흔히 사용됩니다. 그러나 유리섬유 충전 소재는 금형 마모가 더 심해 경화강 캐비티가 필요할 수 있습니다.
계면 접합 메커니즘
인서트 성형에서 금속과 플라스틱의 결합은 거의 전적으로 기계적입니다. 두 플라스틱 간의 화학적 상용성이 분자 결합을 만들 수 있는 오버몰딩과 달리, 금속과 열가소성 수지는 공유 결합을 형성하지 않습니다. 고정력은 플라스틱 냉각으로 인한 수축 끼워맞춤 압축, 표면 형상(널링, 홈, 언더컷)에 의한 기계적 맞물림, 압축된 플라스틱이 가하는 수직력으로 인한 마찰의 세 가지 원천에서 발생합니다.
"강재 가공 전 금형 유동 해석으로 인서트 이동 및 웰드라인 문제의 90%를 예방할 수 있습니다."True
시뮬레이션은 용융 선단이 인서트와 어떻게 상호작용하는지 예측하여 이동을 유발하는 압력 차이를 보여주고, 금형 제작 전에 웰드 라인 위치를 식별합니다. 소프트웨어에서 게이트 위치나 인서트 위치를 수정하는 비용은 완성된 금형을 수정하는 비용의 일부에 불과합니다.
"인서트 몰딩에서 금속과 플라스틱 사이의 접착 결합이 주된 유지력을 제공합니다."False
인서트 성형의 접합은 대부분 기계적입니다. 수축 끼워맞춤 압축, 널링 인터록 및 홈 결합이 유지력의 95% 이상을 차지합니다. 열가소성 용융물은 금속 표면과 공유 결합을 형성하지 않으므로 접착 결합의 기여도는 미미합니다.
| 재료 | 비용 | 나사산 수명 | 내식성 | 열 전도성 |
|---|---|---|---|---|
| 황동(C36000) | 낮음 | 우수 | 양호 | 높음(120 W/m·K) |
| 스테인리스강(303/304) | 중간-높음 | 양호 | 우수 | 낮음(16 W/m·K) |
| 알루미늄(6061) | 중간 | 공정 | 공정 | 매우 높음(167 W/m·K) |
| 구리(C11000) | 중간 | 공정 | 공정 | 최고 (390 W/m·K) |
| 강철(1018) | 낮음 | 양호 | 나쁨(도금 필요) | 중간(50 W/m·K) |
중요한 금형 설계 고려사항은 무엇입니까?
중요한 금형 설계 고려사항은 이 절에서 설명하는 주요 범주 또는 선택지입니다. 인서트 성형용 금형 설계는 플라스틱 흐름뿐 아니라 고압·고온 환경 내부에서 단단한 금속 부품의 정밀한 위치까지 관리해야 하므로 표준 금형보다 더 세심한 주의가 필요합니다.
인서트 위치 결정 및 고정
캐비티에는 인서트를 ±0.05mm보다 높은 반복 정밀도로 위치시키는 형상이 있어야 합니다. 일반적인 방식으로는 인서트의 중심을 스스로 맞추는 테이퍼 시트, 인서트를 잡고 있다가 취출 시 놓아주는 스프링식 고정 핀, 강자성 인서트용 마그네틱 포켓이 있습니다. 선택은 인서트 형상, 생산량, 투입 방식이 수동인지 자동인지에 따라 달라집니다.
다중 캐비티 금형에서는 각 캐비티의 인서트 고정 형상이 동일해야 합니다. 캐비티 간 인서트 안착 깊이가 조금만 달라도 접합 강도와 부품 치수가 일관되지 않게 됩니다. 금형 유지보수 일정에는 인서트 시트 치수의 정기 측정이 포함되어야 합니다.
게이트 배치 및 용융 수지 유동
게이트 위치는 용융 선단이 인서트에 접근하고 그 주위를 흐르는 방식을 결정합니다. 용융물이 인서트를 대칭으로 감싸 양쪽을 거의 같은 속도로 충전하도록 게이트가 흐름을 유도해야 합니다. 비대칭 충전은 인서트에 불균형한 압력을 발생시켜 사출 중 인서트가 이동하게 합니다.
게이트를 인서트 바로 맞은편에 배치하지 마십시오. 고속 용융 제트가 인서트 표면에 충돌하면 두 가지 문제가 발생할 수 있습니다. 인서트를 제 위치에서 밀어낼 수 있고, 분리된 용융 흐름이 다시 합쳐지는 반대편에 플로 라인이나 웰드 라인을 만들 수 있습니다. 인서트의 한쪽을 따라 흐름을 유도하는 접선 게이트나 에지 게이트가 일반적으로 더 안정적입니다.
냉각 채널 배치
금속 인서트는 냉각 중 방열판 역할을 하며, 설계에 따라 유용할 수도 있고 문제가 될 수도 있다. 황동 인서트는 주변 플라스틱을 빠르게 냉각하지만 냉각 채널이 인서트 주위에서 균형을 이루지 않으면 불균일한 냉각을 일으킨다. 불균일한 냉각은 휨과 수축률 차이를 유발한다.
벤트 배치
인서트 형상(널링, 언더컷) 주위에 갇힌 공기는 번 마크와 약한 접합선을 만듭니다. 벤트는 파팅 라인과 인서트 형상으로 생성된 막다른 유동 경로 가까이에 연마 가공해야 합니다. 벤트 깊이는 0.01–0.02 mm여야 합니다. 공기가 빠져나갈 만큼 깊고 플래시를 방지할 만큼 얕아야 합니다.
신뢰할 수 있는 인서트 성형 부품을 위한 설계 지침은 무엇인가?
우수한 인서트 성형 부품은 DFM 단계에서 시작됩니다. 다음 지침은 수천 건의 인서트 성형 부품 설계에서 얻은 양산 경험을 바탕으로 합니다.
인서트 주변의 벽 두께
인서트 외면과 부품 외부 사이에는 인서트 직경의 최소 1.5배에 해당하는 벽 두께를 유지하십시오. 직경 6 mm 인서트라면 플라스틱 보스 외경이 최소 9 mm여야 합니다. 더 얇으면 외면의 싱크 마크와 수축 응력 균열 위험이 있고, 더 두꺼우면 재료를 낭비하고 냉각 시간이 늘어납니다.
인서트 주변의 벽 두께는 균일해야 합니다. 벽 두께가 달라지면 수축이 불균일해져 인서트가 중심에서 벗어납니다. 설계상 원형이 아닌 보스 형상이 필요한 경우, 외곽 형상을 일정하게 유지하기보다 인서트와 외벽 사이의 두께를 일정하게 유지하십시오.
인서트 형상 및 표면 특징
널링은 원형 인서트에 가장 일반적으로 적용되는 표면 처리입니다. 다이아몬드 널링은 축 방향 및 회전 방향 유지력이 우수합니다. 직선 널링은 인발에는 저항하지만 회전에는 저항하지 못합니다. 양방향에서 최대 유지력을 확보하려면 다이아몬드 널링과 하나 이상의 원주 홈을 함께 사용하십시오.
인서트의 언더컷(T형 헤드 또는 플랜지 프로파일 등)은 플라스틱이 파손되지 않고는 언더컷을 지나 빠질 수 없기 때문에 가장 강한 유지력을 제공합니다. 그러나 언더컷은 인서트 제조와 금형 이젝션을 모두 복잡하게 하므로, 용도상 최대 인발 강도가 필요할 때만 사용하십시오.
회전 방지 및 인발 방지 설계
나사식 인서트에는 회전 방지가 중요합니다. 나사를 조이거나 풀 때 인서트가 플라스틱 안에서 돌면 안 됩니다. 육각형 또는 사각형 몸체로 플라스틱에 걸리게 하거나, 널링 표면으로 기계적 맞물림을 만드는 두 방법이 효과적입니다. 고토크 용도에는 두 방식을 결합하는 것이 가장 신뢰할 수 있습니다.
인발 방지 설계는 인서트와 플라스틱의 계면에서 전단 면적을 최대화하는 데 중점을 둡니다. 체결 길이가 길고 홈이 넓으며 플랜지 직경이 클수록 인발력이 증가합니다. PA66-GF30에 적절히 설계한 일반적인 M3 황동 인서트는 500~800N의 인발력과 0.5~1.0N·m의 토크 저항을 달성해야 합니다.
공차 누적
인서트 성형에는 인서트와 금형 캐비티의 상대 위치라는 추가 공차 변수가 있습니다. 완제품 내 인서트의 최종 위치 정확도는 금형 안착부 공차, 인서트 제작 공차, 플라스틱 수축에 따라 달라집니다. 설계와 유지보수가 우수한 금형에서는 인서트 위치 정확도에 ±0.1–0.2 mm를 배정하십시오.
가장 흔한 결함은 무엇이며 어떻게 방지하는가?
가장 흔한 결함과 그 예방법은 이 절에서 설명하는 주요 범주 또는 선택 사항입니다. 인서트 성형에서는 일반 사출 성형에서 나타나지 않는 결함이 발생합니다. 다음은 가장 빈번한 네 가지 문제와 그 근본 원인입니다.
인서트 이동(변위)
인서트 이동은 용융 수지의 흐름이 금속 부품을 원래 위치에서 밀어낼 때 발생한다. 그 결과 인서트가 중심에서 벗어나고 벽 두께가 불균일해지며 한쪽에서 금속이 노출될 수 있다. 근본 원인에는 비대칭 게이트 배치, 과도한 사출 속도, 금형 내 인서트 고정력 부족, 불균형한 다중 캐비티 유동이 있다.
부드러운 터치 그립, 씰
싱크 마크와 보이드
두꺼운 인서트의 큰 열 질량이 천천히 냉각되고 플라스틱이 캐비티 벽에서 수축해 떨어지기 때문에 인서트 반대편 부품 표면에 싱크 마크가 나타납니다. 외부 스킨이 코어에 보압이 완전히 가해지기 전에 동결되면 내부에 보이드가 형성됩니다.
해결책: 인서트 주변의 체적 수축을 보상하도록 보압을 높이고 보압 시간을 연장합니다. 온도 구배를 줄이기 위해 인서트를 예열합니다. 최소 벽 두께를 인서트 직경의 1.5×로 유지합니다. 매우 두꺼운 보스 부분에는 발포제(미세 발포 성형) 사용을 고려합니다.
낮은 접합 강도
인발력이 규격보다 낮아지는 일반적인 원인은 인서트 표면 오염, 불충분한 보압, 조기 동결입니다. 인서트 표면의 오일, 그리스 또는 이형제는 플라스틱이 널링이나 홈 형상에 밀착되는 것을 방해합니다.
해결책: 입고되는 모든 인서트에 세척 절차(초음파 세척조 또는 용제 세척)를 적용하십시오. 표면 형상으로의 유동을 개선하기 위해 용융 온도를 10~20 °C 높이십시오. 보압 시간을 연장하십시오. 재분쇄재를 사용하는 경우 열화된 재료는 유동 특성이 좋지 않으므로 재분쇄재 비율을 15% 이하로 제한하십시오.
부품 휨과 균열
금속으로 구속되는 인서트 영역과 자유롭게 수축하는 플라스틱 벽 사이의 수축률 차이로 휨이 발생합니다. 극단적인 경우 인서트 주변의 잔류응력이 플라스틱의 인장강도를 초과하여 보스 벽에 방사형 균열이 발생합니다.
해결책: 수축률이 낮은 재료나 유리섬유 충전 등급을 사용하십시오. 온도 충격을 줄이기 위해 인서트를 예열하십시오. 보스의 벽 두께를 균일하게 설계하고 구조 지지를 위한 거싯 리브를 추가하십시오. 완성 부품을 플라스틱의 열변형 온도보다 낮은 온도에서 어닐링하면 부품을 변형시키지 않고 잔류 응력을 완화할 수 있습니다.
인서트 성형 조립품은 어떻게 시험하고 검증하는가?
인서트 성형 부품의 품질 검증은 일반적인 치수 검사를 넘어섭니다. 금속-플라스틱 계면은 결합이 용도 요건을 충족하는지 확인하기 위한 전용 기계 시험이 필요합니다.
인발 시험
만능재료시험기가 플라스틱 부품을 고정하고 축 방향 힘을 가해 인서트를 뽑습니다. 시험은 최대 인발력을 측정하고 플라스틱 파단, 인서트의 널링 이탈, 플라스틱 보스 파열 중 어떤 고장 모드가 발생하는지 기록합니다. 유리섬유 강화 나일론에 적절히 설계된 M3 황동 인서트는 일관되게 500–800 N의 인발력을 달성해야 합니다.
양산 시작 시 각 캐비티의 샘플로 인발 시험을 수행하고 생산 중에도 주기적으로 시험해야 합니다. 초기 샘플보다 인발력이 10~15% 감소하면 공정 변동의 신호입니다. 일반적인 원인은 금형 온도 상승, 소재 열화, 인서트 시트 마모입니다.
토크 시험
나사형 인서트의 경우 교정된 토크 렌치로 지정된 체결 토크에 도달하거나 인서트가 플라스틱 안에서 회전할 때까지 나사를 조인다. 파손 시 토크 값으로 최대 안전 작업 토크를 정하며, 양산 사양에서는 일반적으로 파손 토크의 50~60%로 설정한다.
토크 시험은 인발 시험에서 놓치는 문제를 찾아냅니다. 인서트는 깊은 널링으로 축방향 유지력이 뛰어나더라도 널링 패턴이 너무 미세하거나 플라스틱이 홈을 완전히 채우지 못하면 회전 저항이 낮을 수 있습니다.
단면 분석
인서트 성형 부품을 절단하고 절단면을 확대 관찰하면 접합 계면의 품질을 확인할 수 있습니다. 인서트와 플라스틱 사이의 보이드, 널링 홈의 불완전 충전, 외부 표면의 싱크 마크를 확인하십시오. 단면 분석은 파괴 검사이며 일반적으로 초기 공정 인증과 툴 수정 후에 수행합니다.
환경 및 수명 주기 시험
열 사이클 시험(일반적으로 -40 °C~+85 °C 이상, 용도에 따라 다름)은 금속과 플라스틱의 열팽창 차이가 시간이 지나면서 접합부를 열화시키는지 평가합니다. 급격한 온도 전환을 사용하는 열충격 시험은 특히 가혹하여 50–100회 사이클 안에 약한 접합선을 드러냅니다.
나일론과 같은 흡습성 소재에서는 습도 노출이 중요합니다. 85% RH 및 85 °C에서 48시간이 지나면 나일론은 충분한 수분을 흡수하여 0.5–1.0% 팽창하며, 이로 인해 인서트에 가해지는 압축 고정력이 15–25% 감소할 수 있습니다. 항상 실제 최종 사용 조건에서 시험하십시오.
금속 인서트 성형은 산업 전반에서 어디에 사용되는가?
금속 인서트 성형은 강하고 신뢰할 수 있는 금속-플라스틱 결합이 필요한 모든 산업에 사용됩니다. 가장 큰 4대 적용 분야는 자동차, 전자, 의료기기, 소비재입니다.
자동차 분야에서 인서트 성형된 나사 인서트는 내장 트림 패널, 계기판 하우징, 센서 본체 및 엔진룸 전기 커넥터에 사용됩니다. 중형 승용차 한 대에는 인서트 성형 나사 보스가 50–100개 들어갑니다. 자동차 공급업체는 각 인서트의 인발력과 토크 값을 지정하며, 양산 부품은 PPAP 문서를 유지하기 위한 통계적 공정 관리 샘플링을 통과해야 합니다.
전자제품 용도에는 PCB 장착 보스, RF 실드 고정 포스트, 배터리 단자대 및 커넥터 하우징이 포함됩니다.
소형화 추세로 인해 M1.0, which만큼 작은 인서트에 대한 수요가 증가했으며 0.01 mm 공차 인서트 시트와 특수 로딩 자동화를 갖춘 정밀 금형이 필요합니다.
의료기기 제조업체는 기구 손잡이, 수술 도구 부품 및 진단 장비 하우징에 인서트 성형을 사용합니다. 스테인리스강 인서트는 오토클레이브 멸균을 견디고 생체 적합성 요건을 충족하므로 이 분야의 표준입니다. ISO 13485 품질 시스템은 모든 인서트 로트에서 완제품 의료기기까지 완전한 추적성을 요구합니다.
전동공구 하우징, 주방가전, 스포츠 장비, 완구 같은 소비재는 반복적인 분해와 재조립을 견뎌야 하는 나사 체결부에 인서트 성형을 사용합니다. 황동 인서트의 추가 비용은 대량 기준 개당 보통 0.02~0.10달러로, 망가진 플라스틱 나사산의 보증 비용에 비하면 미미합니다.
이 네 분야 외에도 인서트 성형은 통신 장비(광섬유 커넥터 페룰, 기지국 안테나 브래킷), 산업 장비(밸브 본체, 액추에이터 하우징, 센서 마운트), MIL-STD 표준에 규정된 충격과 진동 하중을 견뎌야 하는 금속-플라스틱 나사 체결부가 있는 방위산업 용도에 사용됩니다. 새롭게 부상하는 전기차 배터리 분야에서는 구조물 체결과 전기 접지를 위해 인서트 성형한 스테인리스강 장착 보스를 사용합니다.
접합 방식을 평가하는 엔지니어는 인서트 성형을 세 가지 대안과 비교하는 경우가 많습니다. 각 방식에는 뚜렷한 강점과 한계가 있습니다.
인서트 성형과 오버몰딩 비교
인서트 성형은 단단한 사전 제작 부품(일반적으로 금속)을 플라스틱으로 감쌉니다. 오버몰딩은 첫 번째 플라스틱 기재 위에 두 번째 플라스틱 재료를 성형하여 부드러운 촉감의 그립, 씰 또는 다색 부품을 만듭니다. 두 플라스틱이 호환되는 경우(예: PP 위의 TPE) 오버몰딩은 두 플라스틱 사이에 화학적 결합을 형성할 수 있습니다. 인서트 성형은 전적으로 기계적 고정에 의존합니다. 금속 특성이 필요하면 인서트 성형을 선택하고, 다중 재료 플라스틱 통합이 필요하면 오버몰딩을 선택하십시오.
아웃서트 성형은 인서트 성형의 반대 방식으로, 금속을 플라스틱 내부에 넣는 대신 평평한 금속 기판 위에 플라스틱 형상을 사출합니다. 초음파 삽입은 2차 공정으로 고주파 진동을 사용해 금속 인서트를 사전 성형된 플라스틱 보스에 삽입합니다. 두 방식 모두 인서트 성형의 복잡한 금형을 피할 수 있지만 접합 일관성과 강도가 낮아집니다.
핵심 절충점: 인서트 성형은 제어된 압력과 온도에서 플라스틱이 인서트 주위에 균일하게 충전되므로 더 강하고 일관된 결합을 만듭니다. 초음파 삽입의 결합은 짧은 0.5–2초 사이클 동안의 진동 진폭, 삽입 깊이 및 플라스틱 용융에 좌우됩니다. 변수가 많을수록 불일치 가능성도 커집니다.
금속 인서트 사출 성형에 관한 자주 묻는 질문
사출 성형에서 금속 인서트 주변의 최소 벽 두께는 얼마입니까?
일반적인 시작 기준은 금속 인서트 주변의 플라스틱 벽을 인서트 직경의 최소 1.5배로 두는 것이며, 취성 수지나 유리섬유 충전 수지는 여유를 더 둡니다. 보스 주변의 벽 두께도 균일해야 합니다. 한쪽은 얇고 반대쪽은 두꺼우면 냉각 수축이 불균일해지고 균열 위험이 커집니다. 하중을 받는 나사산은 샘플링 중 핸드북 값에만 의존하지 말고 인발 및 토크 시험으로 벽 두께를 확인하십시오. 양산 샘플링 데이터로 선택을 확정하십시오.
인서트 몰딩에서 황동 대신 알루미늄 인서트를 사용할 수 있나요?
가능하지만 모든 인서트 성형 부품에서 알루미늄이 황동을 직접 대체할 수 있는 것은 아닙니다. 알루미늄은 중량을 줄이고 열전달을 개선하지만 더 연하고 장착 중 변형되기 쉬우며 일반적으로 나사산 내구성이 낮습니다. 중량이 중요한 경량 하우징, 휴대용 기기 또는 항공우주 부품에 사용하십시오. 반복 나사 조립에는 실제 하중과 온도에서 알루미늄 인서트가 토크 및 인발 사양을 충족한다는 시험 결과가 없는 한 황동 또는 스테인리스강이 일반적으로 더 안전합니다. 양산 샘플링 데이터로 선택을 확인하십시오.
인서트 성형 부품에서 인서트의 위치 정확도는 어느 정도인가요?
금형에 확실한 인서트 시트, 안정적인 로딩 및 제어된 클램핑이 갖춰지면 일반적인 양산 인서트 위치 정밀도는 약 ±0.05~0.10 mm를 유지할 수 있습니다. 더 엄격한 정밀도도 가능하지만 인서트 공차, 로더 반복성, 용융 압력 및 캐비티 균형에 따라 달라집니다. CAD만으로 정확도를 판단하지 마십시오. 하나의 취약한 로케이터로 인해 금형이 가열된 후에만 드러나는 편차가 발생할 수 있으므로 초도품 CMM 검사와 모든 캐비티에 대한 반복 검사로 검증하십시오. 양산 샘플링 데이터로 선택을 확인하십시오.
삽입 성형은 PEEK와 같은 고온 플라스틱에도 작동하나요?
예, 인서트 성형은 PEEK, PPS, PEI 및 고온 나일론 같은 고온 플라스틱에도 적용할 수 있지만 인서트와 금형 설계가 훨씬 높은 가공 온도를 견뎌야 합니다. 용융물이 널링이나 홈 주변에서 너무 빨리 고화되지 않도록 금속 인서트를 예열해야 할 수 있습니다. 공급업체는 수지에 적합한 금형강, 핫 러너 및 건조 제어도 갖춰야 합니다. 중요 부품은 양산 금형과 최종 치수를 확정하기 전에 재료별 시험을 수행하십시오. 양산 샘플링 데이터로 선택을 확인하십시오.
보스 주변의 인서트 몰딩 부품 균열 원인은 무엇입니까?
보스 주변 균열은 보통 잔류응력, 불균일한 벽 두께, 인서트 근처의 날카로운 모서리, 차가운 인서트와 뜨거운 플라스틱 용융물 사이의 큰 온도 차이에서 발생한다. 고수축 소재는 플라스틱이 수축하려는 동안 금속 인서트가 움직임을 제한해 문제를 악화시킨다. 일반적인 해결책은 균일한 벽 두께, 충분한 반경, 유리섬유 강화 또는 저수축 수지, 인서트 예열, 그리고 출하 및 승인 전 실온 검사만이 아닌 열 사이클 검증이다. 양산 샘플링 데이터로 선택을 확인해야 한다.
한 부품에 몇 개의 인서트를 성형할 수 있습니까?
한 부품에는 하나 또는 여러 개의 인서트를 넣을 수 있지만, 실제 한계는 로딩 정확도, 사이클 시간, 캐비티 접근성 및 하드웨어 오장착 위험에 의해 결정됩니다. 수량이 적거나 인서트가 1~3개인 단순 부품에는 일반적으로 수동 로딩이 가장 적합합니다. 인서트 수가 늘거나 방향의 반복성이 필요하거나 작업자 피로로 오류가 발생하면 로봇 로딩이 더 유리해집니다. 추가되는 각 인서트에는 금형 설계상 확실한 안착부와 명확한 포카요케 기능이 있어야 합니다. 생산 샘플링 데이터로 선택을 확인하십시오.
삽입 성형은 소량 생산에 적합한가요?
부품에 신뢰할 수 있는 강도, 밀봉된 금속-플라스틱 일체화 또는 후삽입으로는 얻기 어려운 반복 가능한 위치 정밀도가 필요하다면 인서트 성형은 소량 생산에도 적합할 수 있습니다. 수백 개 미만의 단순 나사형 보스에는 금형에 인서트 시트와 추가 샘플링 작업이 필요하므로 경제적이지 않을 수 있습니다. 시제품이나 브리지 생산에서는 수동 인서트 성형, 성형 후 초음파 삽입, 가공 후 조립의 세 경로를 비교하십시오. 구매자는 금형 비용만이 아니라 전체 위험을 기준으로 선택해야 합니다. 생산 샘플링 데이터로 선택을 확인하십시오.
