Jak prawidłowo czyścić formę wtryskową: poradnik inżyniera fabrycznego

Trzy godziny pracy na linii produkcyjnej, gdy technik QC przychodzi i rzuca część na stół. Tam jest – lekki brązowy smug na powierzchni, ledwo widoczny na pierwszy rzut oka. Dwa zmiany temu, forma produkowała idealne części. Teraz każda piąta wstrzyknięcie ma ślad przypalenia. Zatrzymujesz linię, wyciągasz formę i odkrywasz, co już podejrzewał: przewiewy są solidnie zatkane przez zwęgloną żywicę. 30-minutowe zadanie czyszczenia, które powinno się odbyć dwa dni temu, kosztuje cię cztery godziny przestoju i pełną tacę odpadków.

Dla czytelników porównujących formowanie wtryskowe¹ opcje, ten artykuł łączy forma wtryskowa², plastic material behavior, supplier evaluation, and quality control decisions that determine whether a project can move from design to repeatable production.

W naszej fabryce prowadzimy 47 formowanie wtryskowe maszyn na trzy zmiany. Nauczyliśmy się na błędach, że czyszczenie formy nie jest zadaniem wykonywanym, gdy pojawiają się problemy — to dyscyplina, którą wbudowuje się w każdy harmonogram produkcji. Ten przewodnik obejmuje dokładny pięciostopniowy proces, który stosują nasi technicy, jak wybrać odpowiednią metodę czyszczenia oraz błędy, które uszkadzają formy, nawet gdy operatorzy myślą, że robią to prawidłowo.

Dlaczego czyszczenie form wtryskowych ma znaczenie dla jakości części

Zanieczyszczenie formy jest główną przyczyną wad części w wtrysku tworzyw sztucznych. Osady gromadzą się z czterech źródeł: degradowane osady polimerowe (węgiel i wosk), nagromadzenie środka antyadhezyjnego, migracja smaru z wypychaczy oraz utlenianie na niechronionych powierzchniach stalowych.

Dane branżowe dotyczące konserwacji pokazują, że formy objęte udokumentowanym harmonogramem konserwacji zapobiegawczej osiągają 2–3 razy dłuższą żywotność niż formy czyszczone tylko wtedy, gdy pojawiają się wady. Dla formy o wartości 20 000–80 000 funtów ten mnożnik przekłada się bezpośrednio na niższy koszt na część i szybszą amortyzację narzędzi. Czyszczenie formy nie jest kosztem — to strategia ochrony kapitału.

Kiedy czyścić: Sygnały i wytyczne częstotliwości

Czyść formę wtryskową, gdy liczba cykli osiągnie 50 000–100 000 dla standardowych tworzyw termoplastycznych inżynieryjnych, lub natychmiast, gdy pojawią się wady części. Właściwy interwał zależy od rodzaju żywicy, złożoności części i obserwowanych danych dotyczących jakości — nie jest to stała, uniwersalna liczba. Żywice wysokonapełniane i materiały korozyjne wymagają krótszych interwałów. Dobrze prowadzony dziennik czyszczenia to jedyny sposób na opracowanie dokładnych, specyficznych dla formy harmonogramów konserwacji zapobiegawczej. Zrozumienie, jak Proces formowania wtryskowego parametrów — temperatura żywicy, prędkość napełniania i ciśnienie docisku — wpływa na tworzenie się osadów, co pomaga ustalić odpowiedni interwał czyszczenia dla każdego narzędzia.

Żywice wypełnione włóknem szklanym (GF) i włóknem węglowym (CF) pozostawiają ścierne cząstki w odpowietrznikach i na powierzchniach wgłębień, wymagając czyszczenia co 25 000–50 000 wtrysków. PVC uwalnia gaz chlorowodorowy, który atakuje niechronioną stal formy w ciągu kilku godzin w temperaturze roboczej. Żywice samogasnące uwalniają żrące gazy (związki fosforu i bromu), które wytrawiają polerowane powierzchnie. Dla tych materiałów traktujemy koniec każdej serii produkcyjnej jako sygnał do czyszczenia — pełne przetarcie rozpuszczalnikiem przed przechowywaniem formy.

5-etapowy proces czyszczenia form wtryskowych

Pięciostopniowa sekwencja czyszczenia formy to: czyszczenie na sucho w temperaturze 40–60°C, przecieranie rozpuszczalnikiem, czyszczenie głębokie, zabieg antykorozyjny i smarowanie. Każdy krok jest wymagany — pominięcie zabiegu antykorozyjnego lub końcowego smarowania po czyszczeniu naraża formę na korozję i przyspieszone zużycie podczas kolejnej serii produkcyjnej.

Krok 1: Czyszczenie na sucho

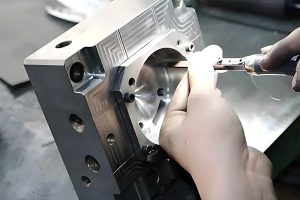

Gdy forma jest jeszcze ciepła (40–60°C) po ostatnim wtrysku, użyj miękkiej szczotki mosiężnej lub drewnianego patyczka, aby usunąć luźne odpryski polimeru, pozostałości bramki i osady powierzchniowe z obszarów niepolerowanych. Nigdy nie używaj stalowych szczotek drucianych na polerowanych powierzchniach wgłębień — mosiądz jest wystarczająco miękki, aby czyścić bez powodowania rys na hartowanej stali narzędziowej. Użyj filtrowanego, bezolejowego sprężonego powietrza o maksymalnym ciśnieniu 0,3 MPa, aby wydmuchać pozostałości z odpowietrzników, otworów wypychaczy i wgłębień linii podziału. W przypadku zamkniętych obszarów odkurzanie jest preferowane nad sprężone powietrze, aby uniknąć redystrybucji cząstek na już oczyszczone powierzchnie.

Krok 2: Czyszczenie rozpuszczalnikiem

Nałóż bezpieczny dla formy rozpuszczalnik na bezpyłową ściereczkę lub aplikator piankowy. Alkohol izopropylowy (IPA) o czystości 99% jest najbezpieczniejszym uniwersalnym wyborem dla powierzchni polerowanych i powlekanych. Aceton jest skuteczny na niepolerowanej stali, ale atakuje niektóre powłoki chromowe i PVD. Specjalistyczne środki czyszczące do form są złotym standardem w środowiskach produkcyjnych — są zrównoważone pH dla konkretnych gatunków stali i chemii zanieczyszczeń. Wycieraj powierzchnie wgłębień tylko w jednym kierunku — nigdy nie szoruj po okręgu, co powoduje wtopienie cząstek ściernych z materiału w polerowaną stal w charakterystyczny wzór wirów widoczny przy 10-krotnym powiększeniu.

Unikaj chlorowanych rozpuszczalników, takich jak trichloroetylen lub chlorek metylenu, na powierzchniach chromowanych, niklowanych lub powlekanych PVD — atakują one powłokę i przyspieszają odwarstwianie. Zawsze sprawdzaj zgodność rozpuszczalnika z gatunkiem stali formy i obróbką powierzchni przed pierwszym użyciem na narzędziu produkcyjnym. Pozwól, aby rozpuszczalnik całkowicie odparował, zanim przejdziesz do kroku 3.

Krok 3: Głębokie czyszczenie (suchy lód lub ultradźwięki)

W przypadku ciężkich osadów węglowych, zwęglonej żywicy lub obszarów niedostępnych dla czyszczenia ręcznego dostępne są dwie zaawansowane metody. Ostrzeliwanie suchym lodem wykorzystuje granulki stałego CO₂ przyspieszane z dużą prędkością — sublimują one przy kontakcie, usuwając zanieczyszczenia bez pozostawiania wtórnych odpadów lub wilgoci. Można je przeprowadzić z formą w prasie, nie wymaga rozłożenia i nie generuje odpadów chemicznych. Czyszczenie formy jednogniazdowej trwa 30–60 minut. Jest to preferowana metoda głębokiego czyszczenia w produkcji wielkoseryjnej, ponieważ minimalizuje przestoje.

Czyszczenie ultradźwiękowe polega na zanurzeniu rozłożonych komponentów formy w podgrzanym roztworze czyszczącym o temperaturze 60–80°C, który jest poddawany działaniu fal ultradźwiękowych o częstotliwości 20–40 kHz. Pęcherzyki kawitacyjne docierają do drobnych szczelin odpowietrzających o głębokości 0,01–0,03 mm, otworów luzowych wypychaczy oraz wlotów kanałów chłodzących — są to powierzchnie niedostępne dla żadnego ręcznego narzędzia. Planuj czyszczenie ultradźwiękowe podczas głównych przeglądów, zazwyczaj co 500 000 cykli lub corocznie. Rozłożenie formy wydłuża całkowity czas czyszczenia o 2–4 godziny, dlatego metodę tę stosuje się wyłącznie w zaplanowanych oknach serwisowych, a nie podczas rutynowego utrzymania ruchu.

Krok 4: Obróbka rdzy i kontrola powierzchni

Po czyszczeniu sprawdź wszystkie powierzchnie wnęk, płaszczyzny linii podziału oraz otwory wypychaczy pod jasnym, bocznym światłem lub za pomocą lupy 10×. W przypadku lekkiej rdzy powierzchniowej (białawej powłoki utlenienia, bez wżerów) zastosuj środek do usuwania rdzy na bazie kwasu fosforowego, pozostaw na 5–15 minut zgodnie z instrukcją producenta, zobojętnij czystą wodą, natychmiast wysusz filtrowanym sprężonym powietrzem i nałóż olej antykorozyjny w ciągu 15 minut. Przy umiarkowanych wżerach konieczne jest mechaniczne polerowanie papierem ściernym od ziarnistości 400 do 2000, a następnie pastą diamentową 6 µm i 1 µm, aby przywrócić pierwotną chropowatość powierzchni Ra.

Krok 5: Smarowanie i ochrona przed korozją

Nałóż cienką, równomierną warstwę smaru do form na wszystkie ruchome elementy: wypychacze i tuleje prowadzące, prowadnice i tuleje prowadzące, prowadnice suwaków oraz drążki podnośników. Użyj rodzaju smaru określonego dla Twojej formy – suchego smaru na bazie PTFE do form medycznych lub kontaktujących się z żywnością, smaru silikonowego do temperatur formy powyżej 100°C oraz smaru litowego do standardowej produkcji pod dużymi obciążeniami mechanicznymi. Nakładaj oszczędnie i natychmiast wytrzyj wszelki nadmiar – nadmiar smaru migruje na powierzchnię gniazda w ciągu pierwszych kilku cykli i powoduje wady zanieczyszczenia detali.

Jeśli forma będzie bezczynna dłużej niż 48 godzin, nałóż olej lub wosk antykorozyjny na wszystkie powierzchnie gniazd i rdzeni. W przypadku dłuższego przechowywania powyżej jednego miesiąca, owiń komponenty folią VCI (lotny inhibitor korozji) po pokryciu olejem antykorozyjnym. Przechowuj poziomo w środowisku kontrolowanym pod względem temperatury i wilgotności: idealnie 20–25°C, wilgotność względna poniżej 60%. Ponownie sprawdzaj co 90 dni podczas przechowywania.

Wybór właściwej metody czyszczenia dla Twojej formy

Ręczne czyszczenie rozpuszczalnikiem jest najlepsze do rutynowego przeglądu konserwacyjnego (1–2 godziny), czyszczenie suchym lodem do głębokiego czyszczenia w prasie (0,5–1 godz.), a czyszczenie ultradźwiękowe do gruntownych remontów co 500 000 cykli (4–8 godzin). Dopasuj metodę do poziomu zanieczyszczenia i dostępnego czasu przestoju.

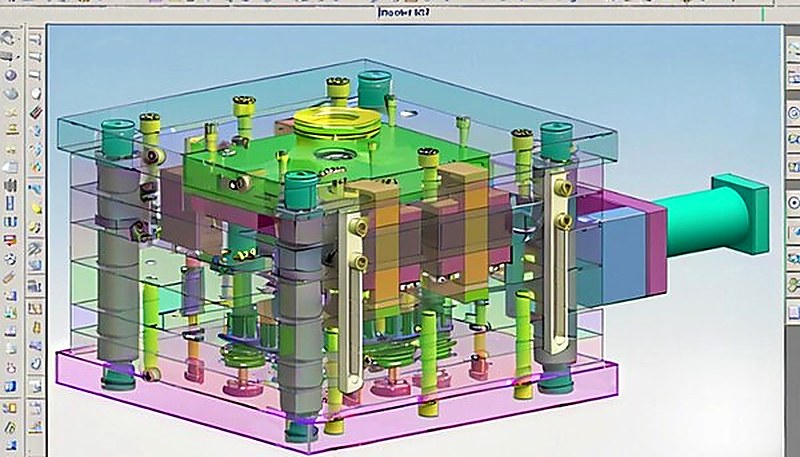

Dobry projektowanie form wtryskowych odgrywa kluczową rolę w tym, jak łatwa do czyszczenia jest forma. Głębokie, wąskie żebra o kątach odchylenia poniżej 0,5° są prawie niemożliwe do dosięgnięcia narzędziami ręcznymi. Szczeliny odpowietrzające płytsze niż 0,01 mm na linii podziału zapychają się szybciej i wymagają częstszej uwagi. Kiedy przeglądamy nowe narzędzia w naszej fabryce, łatwość czyszczenia jest jednym z naszych kryteriów oceny DFM (projektowanie pod kątem wytwarzania) – forma łatwiejsza do czyszczenia będzie tańsza w utrzymaniu przez cały okres eksploatacji.

Typowe błędne praktyki czyszczenia, które uszkadzają formy wtryskowe

Stalowa szczotka druciana jest najbardziej szkodliwym narzędziem w czyszczeniu form – trwale zwiększa chropowatość powierzchni Ra na wypolerowanych gniazdach. Po wprowadzeniu, uszkodzenie ścierne wymaga pełnego mechanicznego ponownego polerowania od ziarnistości 400 do 2000 plus pasta diamentowa w celu przywrócenia. Nieprawidłowy czas i brak dzienników konserwacji są kolejnymi najbardziej kosztownymi błędami.

Trzy kategorie obejmują większość uszkodzeń podczas czyszczenia: niewłaściwy dobór narzędzi (materiały ścierne na polerowanych powierzchniach), niewłaściwy czas (czyszczenie zimnej formy lub czekanie aż pojawią się wady) oraz niewłaściwa technika (nadmierne smarowanie, okrężne wycieranie, całkowite pomijanie czyszczenia odpowietrzników). Czwarta kategoria – brak dokumentacji – nie uszkadza formy natychmiast, ale sprawia, że każda przyszła decyzja dotycząca odstępów między czyszczeniami jest zgadywanką.

Niewłaściwe narzędzie, niewłaściwy czas: dwie główne przyczyny

Dodatkowe częste błędy: czyszczenie całkowicie wystudzonej formy (pozostałości są twardsze i bardziej kleiste poniżej 40°C — czyszczenie w temperaturze 40–60°C jest zauważalnie skuteczniejsze), nadmierne smarowanie wypychaczy (nadmiar smaru migruje na powierzchnię gniazda i zanieczyszcza kilka pierwszych wtrysków kolejnej serii), pomijanie czyszczenia odpowietrzników, ponieważ część „wygląda dobrze” (zatkane odpowietrzniki powodują ślady przepalenia, które są rutynowo błędnie diagnozowane jako problemy z prędkością wtrysku lub ciśnieniem docisku), oraz brak rejestrowania czynności czyszczenia (bez dziennika nie ma planowego harmonogramu — tylko reaktywne gaszenie pożarów).

Integracja czyszczenia z kompleksowym programem konserwacji form

Czyszczenie jest jednym z filarów kompleksowego programu konserwacji formy. Pełny harmonogram przeglądów okresowych (PM) integruje czynności czyszczenia z weryfikacją wymiarów, wymianą zużytych części, testami przepływu kanałów chłodzących oraz oceną stanu pod koniec okresu użytkowania. Celem jest maksymalizacja całkowitej liczby wtrysków w okresie projektowej żywotności formy: zazwyczaj 500 000–1 000 000 wtrysków dla stali narzędziowej P20 wstępnie utwardzonej oraz 1 000 000–2 000 000 wtrysków dla utwardzonej stali nierdzewnej H13 lub S136. W naszej fabryce każda forma ma dziennik konserwacji — fizyczny lub cyfrowy — który rejestruje każde czyszczenie, każdy wykryty defekt i każdą naprawę.

Konserwacja kanałów chłodzących jest często pomijana w rutynowych programach przeglądów okresowych (PM). Kamień kotłowy, narosty biologiczne i osady rdzy wewnątrz kanałów chłodzących izolują ścianki kanałów i zmniejszają prędkość czynnika chłodzącego, obniżając w ciężkich przypadkach sprawność wymiany ciepła o 20–40%. Podczas każdego większego remontu przeprowadzamy płukanie odkamieniające i pomiar przepływu dla każdej pary wlot-wylot. Przywrócenie sprawności chłodzenia do wartości specyfikacyjnych bezpośrednio skraca czas cyklu i poprawia powtarzalność między częściami — to dwie poprawy, które nie kosztują nic poza planowanym przestojem.

Konserwacja kanalów chłodzących: priorytet często pomijany

Integrujemy również formalną ocenę stanu formy przy każdym interwale 250 000 wtrysków — punkt środkowy między pełnymi remontami. Podczas tej oceny, narzędziarz sprawdza chropowatość powierzchni formy Ra w trzech punktach referencyjnych przy użyciu profilometru powierzchni, mierzy luz pinów wyprężających względem pierwotnej specyfikacji i sprawdza płaskość linii rozdzielania precyzyjną liniałką. Każde odchylenie przekraczające 50% zakresu tolerancji uruchamia natychmiastowe działania naprawcze, zamiast oczekiwania na kolejny planowany remont. Ta ocena w połowie cyklu zapobiega narastaniu małych problemów w kosztowną naprawę.

Dokumentacja jest najbardziej niedocenianym elementem każdego programu konserwacji form. Bez pełnego logu konserwacji nie można stworzyć przewidującego harmonogramu — zawsze reagujesz na defekty, a nie zapobiegasz im. Nasz format logu rejestruje: ID formy, datę, liczbę wtrysków przy czyszczeniu, użyty metodę czyszczenia, znalezione defekty, wykonane naprawy i podpis technika. Po sześciu miesiącach danych pojawiają się wzorce, które pozwalają nam skracać lub rozszerzać interwale PM na podstawie rzeczywistego zachowania formy, a nie ogólnych wskazówek branżowych. $15 notatnik lub prosty arkusz kalkulacyjny przekształca reaktywną konserwację w konserwację prewencyjną.

Często zadawane pytania dotyczące czyszczenia form wtryskowych?

Często zadawane pytania

Jak często należy czyścić formę wtryskową?

Czyść co 50 000–100 000 wtrysków jako podstawowy interwał PM dla standardowych tworzyw termoplastycznych inżynieryjnych, takich jak ABS, PP i nylon. Żywice wysokonapełnione (GF30, CF15), gatunki ognioodporne i materiały na bazie PVC wymagają czyszczenia co 25 000–50 000 wtrysków, ponieważ osadzają bardziej agresywny osad lub uwalniają żrące gazy. Zawsze czyść natychmiast po każdej serii, w której na częściach pojawiły się ślady przepaleń, nadlewki lub przebarwienia powierzchni, niezależnie od liczby wtrysków. Śledź daty czyszczeń i liczbę wtrysków w dzienniku konserwacji, aby identyfikować trendy i dostosowywać interwał na podstawie rzeczywistego zachowania formy i materiału.

Jaki jest najbezpieczniejszy rozpuszczalnik do czyszczenia polerowanych gniazd form wtryskowych?

Alkohol izopropylowy (IPA) o czystości 99% jest najbezpieczniejszym środkiem chemicznym ogólnego zastosowania dla polerowanych powierzchni formy. Rozpuszcza większość resztek termoplastycznych — obejmując osady olefinowe, nagromadzenia styrenowych polimerów i filmów środków ułatwiających wyprężanie — bez atakowania powłok chromowych, powłok PVD lub polerowanej stali narzędziowej. Dla cięższych osadów węgla, które IPA nie może rozpuścić, użyj specjalnie formulowanego środka czyszczącego formy, jak Moldklenz lub Slide Mold Cleaner. Aceton jest efektywny na niepolerowanej stali, ale może atakować niektóre powłoki. Zawsze sprawdź kompatybilność środka chemicznego z gatunkiem stali i powierzchnią formy przed pierwszym użyciem na narzędziach produkcyjnych.

Czy można wyczyścić formę wtryskową, gdy jest jeszcze w prasie?

Tak — zarówno czyszczenie strumieniem lodem suchego, jak i ręczne czyszczenie środkami chemicznym mogą być wykonane w prasie bez wyjmowania formy z maszyny. Utrzymuj formę w temperaturze 40–60°C (ciepła z ostatniej produkcji) dla maksymalnej efektywności czyszczenia i zapewnij pełną blokadę/oznakowanie (LOTO) prasy, aby zapobiec przypadkowemu zamknięciu formy podczas czyszczenia. Czyszczenie w prasie eliminuje pracę związana z zmianą formy, unika ryzyka błędów ponownego montażu i jest standardowym podejściem w zakładach wysokiej produkcji, gdzie maksymalizacja czasu pracy prasy jest głównym celem operacyjnym. Tylko czyszczenie ultradźwiękowe wymaga pełnego wyjęcia i rozłożenia formy.

Jak usunąć rdzę z gniazd formy wtryskowej?

Zastosuj środki do usuwania rdzy na bazie fosforanu, specjalnie formulowane dla stali na formy, zgodnie z zalecanym czasem działania producenta — typowo 5–15 minut w zależności od stopnia korozji. Zneutralizuj czystą wodą lub rozcieńczonym roztworem sody oczyszczonej (10 g/L), następnie natychmiast wysusz filtrowanym sprężonym powietrzem, aby zapobiec błyskawicznej korozji. Zastosuj olej przeciwrdzewny w ciągu 15 minut od wyschnięcia. Dla średnich wżerów, wymagane jest mechaniczne polerowanie od papieru ściernego 600 aż do 2000, następnie pasta diamentowa 6 µm i 1 µm, aby przywrócić pierwotną chropowatość powierzchni Ra. Jeśli wżery przekraczają 0,1 mm głębokości, skonsultuj się z warsztatem form — ten poziom typowo wymaga naprawy przez spawanie TIG lub ponowne wyładowanie EDM.

Jakiego smaru należy używać na wypychaczach formy wtryskowej?

Używaj smaru suchego na bazie PTFE do form do clean-room, urządzeń medycznych lub kontaktu z żywnością, gdzie migracja silikonu lub smaru na powierzchnie części jest niedopuszczalna. Do standardowych form produkcyjnych, smar litowy klasy formowniczej stosowany oszczędnie jest skuteczny dla wypychaczy, prowadnic i tulei pod normalnym obciążeniem. Smar silikonowy jest preferowany do zastosowań wysokotemperaturowych (temperatura formy powyżej 100°C), gdzie smar litowy może ulec degradacji lub nadmiernie płynąć. Zawsze wycieraj nadmiar smaru natychmiast po aplikacji — nadmiar migruje na powierzchnię gniazda w ciągu pierwszych kilku wtrysków i powoduje wady zanieczyszczenia powierzchni części.

1. formowanie wtryskowe: wtrysk odnosi się do procesu produkcji, który polega na topieniu plastiku, wtryskiwaniu go w formę, chłodzeniu części i powtarzaniu cyklu dla stabilnej produkcji masowej. ↩

2. forma wtryskowa: forma wtryskowa odnosi się do precyzyjnego narzędzia, które definiuje geometrię części, zachowanie chłodzenia, wypychanie, bramkowanie, wykończenie powierzchni i powtarzalność. ↩

3. stal formierskaStal na formy odnosi się do kategorii stali narzędziowych wybranych do budowy form wtryskowych na podstawie twardości, odporności na korozję i możliwości polerowania, obejmujących gatunki takie jak P20, H13 i S136. ↩
