Comment déterminer le plan de joint d'un moule d'injection ?

Determining the parting line is critical for successful conception de moules¹, as it defines the point where two mold halves meet and separate during moulage par injection².

Le plan de joint est généralement déterminé par la conception, le flux de matière et la facilité d'enlèvement. Il affecte la qualité de la pièce et la complexité du moule. Idéalement, il doit être placé de manière à minimiser les joints visibles et à améliorer la fonctionnalité.

Comprendre comment positionner efficacement le plan de joint permet d'améliorer la qualité des pièces et l'efficacité des moules. Découvrez comment les choix de conception influencent le positionnement du plan de joint et améliorent les résultats du moulage.

Qu'est-ce qu'un plan de joint ?

A parting surface is the boundary plane where the two halves of an injection mold meet, separate, and close during each cycle. It defines the mold opening direction and determines how the part releases.

A parting surface plays a vital role in injection molding, where it forms the boundary between the mold halves, enabling easy separation of molded parts. The clamping unit holds both halves together under high pressure, and the parting surface is a key interface that determines how the mold opens and closes during each cycle. Understanding this concept ensures smooth production and consistent part quality.

Le plan de joint dans le moulage par injection est la ligne ou le plan où les moitiés du moule se rencontrent. Il affecte la qualité du plan de joint et la facilité d'ouverture du moule. Une conception correcte garantit un démoulage efficace et l'intégrité des pièces.

Définition du plan de joint Moulage par injection

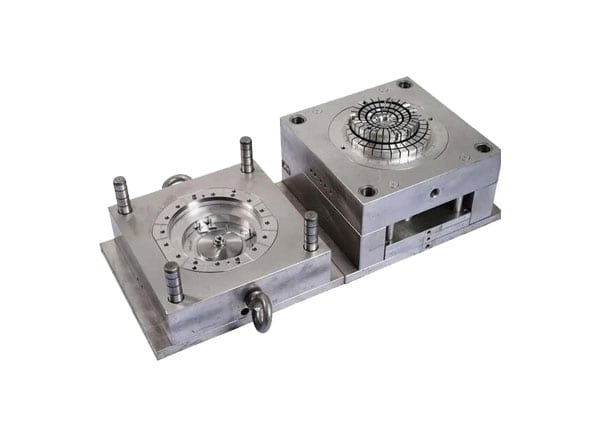

Le plan de joint est la partie du moule où le moule mobile (également appelé partie mobile du moule) et le moule fixe (également appelé partie fixe du moule) entrent en contact. C'est l'interface où les moitiés du moule s'ouvrent et se ferment. Le plan de joint détermine la processus de moulage par injectionLe produit final doit être de bonne qualité, d'apparence et de taille.

La conception raisonnable du plan de joint permet d'améliorer la qualité du produit, d'empêcher l'usure du moule et de prolonger sa durée de vie. Dans certains cas, un plan de joint vertical est utilisé pour s'adapter à des formes de produits ou à des structures de moules spécifiques.

Fonctions de la ligne de séparation

Le plan de joint remplit plusieurs fonctions importantes dans un moule à injection :

Ouverture et fermeture du moule : Le plan de joint est l'interface où le moule s'ouvre et se ferme, le moule mobile et le moule fixe se séparant et se rejoignant le long du plan de joint. Le sens d'ouverture du moule est défini par cette interface.

Ejection du produit : Le produit moulé est retiré du moule par le plan de joint.

Disposition des systèmes de fermeture et d'aération : La position de la ligne de moulage affectera la conception du moule pour la coulée et l'aération.

traitement des moules³ and Manufacturing: An adequate design of the parting line contributes to the simplification of mold processing and lower manufacturing costs.

Types de lignes de séparation

Les plans de joint peuvent être classés selon les types suivants :

Ligne de séparation plate : Applicable à différents types de produits dont la structure est relativement simple et dont la surface est lisse.

Ligne de séparation incurvée : Approprié lorsque le produit présente des détails complexes et des surfaces généralement incurvées.

Ligne de séparation en composite : Constitué de plusieurs surfaces planes ou incurvées, il convient aux produits présentant des formes complexes et des angles multiples.

Quels sont les principes de base pour le choix d'un plan de joint ?

Selecting the right parting surface is crucial for mold design. It impacts the ease of mold release, part quality, and overall manufacturing efficiency.

Le plan de joint doit être choisi en fonction de la géométrie de la pièce, de la facilité d'assemblage et de la minimisation des contre-dépouilles. Une sélection appropriée garantit une meilleure fonction du moule, l'éjection de la pièce et un processus de production plus fluide.

Garantir la qualité des produits

Le principal critère de choix du plan de joint est la qualité de l'aspect et la précision dimensionnelle du produit. Souvent, l'épaisseur de la paroi d'une pièce finie n'est que de quelques millimètres, voire de 1/8 de pouce, et la mauvaise qualité du plan de joint peut affecter la qualité de l'assemblage des pièces.

Le plan de joint doit être éloigné des principales surfaces d'aspect du produit afin d'éviter qu'une mauvaise qualité du plan de joint n'affecte l'aspect du produit. La position du plan de joint doit éviter de déformer le produit ou d'affecter sa précision dimensionnelle.

Facilitating Demolding

La position du plan de joint doit permettre de retirer facilement le produit sans appliquer sur celui-ci des forces de traction ou de compression importantes susceptibles de le déformer ou de l'endommager.

Faciliter le traitement des moules

Le choix du plan de joint doit tenir compte du traitement et de la fabrication du moule, en optant pour des positions faciles à traiter et moins coûteuses. Il convient de noter que les dessins élaborés qui sont réalisés sur le plan de joint peuvent entraîner des difficultés dans le traitement du moule et en augmenter le coût.

Faciliter la conception des systèmes d'ouverture et d'aération

The location of parting line should in some ways help in the positioning of the gating and venting system, to enable the flow of the molten plastic to the mold cavity without bringing in air which leads to defect like bubblesor burn marks.

Répondre aux exigences mécaniques

L'emplacement du plan de joint doit assurer une résistance et une robustesse adéquates au moule utilisé afin de minimiser les déformations ou les dommages causés par le positionnement du plan de joint.

Quels sont les facteurs qui influencent le choix d'un plan de joint ?

Part geometry, mold structure, and demolding method are the three primary factors that determine parting surface selection. These factors interact with each other and must be evaluated together during DFM review. If you are comparing vendors, our guide d'approvisionnement de fournisseur de moulage par injection covers RFQ prep and qualification.

Structure et forme du produit

The structure and shape of the product are the main basis for selecting the parting line. Whether you are designing a prototype mold or a high-volume production tool, the same principles apply. In the case of injection molded parts with a complicated shape, various aspects must be taken into account, namely draft angles in all planes, flatness of the parting line, and its effect on appearance.

Ligne de démarcation Emplacement : Le plan de joint est la ligne opérationnelle du produit formée par l'existence du plan de joint. Lors du choix du plan de joint, celui-ci ne doit pas être situé à un endroit susceptible d'influencer fortement la qualité de l'aspect du produit.

Processus de moulage

Les exigences en matière de plans de joint varient selon les procédés de moulage. Par exemple, lors du moulage par injection, la position du plan de joint doit être choisie de manière à faciliter le remplissage et le refroidissement du plastique fondu, tandis que le moulage sous pression exige une position du plan de joint qui soit utile pour concevoir les systèmes de fermeture et d'aération.

Processus de moulage par injection : Dans le cas de la technique de moulage par injection, la position du plan de joint doit favoriser le remplissage le plus probable du plastique fondu et ne doit pas entraver l'écoulement du plastique, ce qui empêche la formation de caractéristiques telles que des bulles ou des vides.

Processus de moulage sous pression : Dans le cas du moulage sous pression, la position du plan de joint doit faciliter la mise en place du système d'aération afin que l'air contenu dans la cavité de la marchandise puisse être expulsé efficacement sans causer de problèmes de porosité ou de marques de brûlure.

Structure du moule

Un autre aspect qui détermine le choix du plan de joint est la structure du moule. Par exemple, dans le cas des moules à trois plaques, des moules à étages et d'autres structures de ce type, le choix du plan de joint doit dépendre des méthodes de séparation et d'ouverture du moule.

Moule à trois plaques : Les moules à trois plaques ont deux plans de joint et plusieurs points d'injection, ce qui convient à la production de produits complexes. Le plan de joint doit cependant être choisi en fonction des positions des portillons et de la méthode utilisée pour l'éjection du produit.

Moule à empiler : Le plan de joint choisi doit coïncider avec la structure et la forme du produit, de sorte que toutes les couches s'ouvrent en même temps et facilitent l'éjection du produit.

Méthode de démoulage

From the selection of the ejection method in mold design, it will impact the parting line direction as well. For instance, if mechanical, pneumatic, hydraulic ejection is needed the parting line must be selected so as to accommodate the necessary position of the ejection device.

Démoulage mécanique : Le démoulage mécanique convient aux produits de conception relativement simple et à faible tirage. Le plan de joint doit être choisi dans une position permettant l'introduction de l'équipement de démoulage mécanique.

Démoulage pneumatique : Le démoulage pneumatique est particulièrement utile pour les produits à parois minces et de forme complexe. Le plan de joint doit être placé à un endroit du moule qui permette de positionner correctement les accessoires de démoulage pneumatique afin que le flux d'air puisse agir facilement sur l'article.

Démoulage hydraulique : Le démoulage hydraulique s'applique aux produits de grande taille et à ceux dont la structure est complexe. Le plan de joint doit être choisi dans une position qui facilite la disposition des dispositifs de démoulage hydraulique, en veillant à ce que les dispositifs hydrauliques puissent agir en douceur sur le produit.

Quelle est la méthode de conception d'un plan de joint ?

La conception d'un plan de joint dans le moulage par injection est cruciale pour la libération des pièces, la stabilité du moule et la minimisation des défauts. Comprendre comment optimiser cette caractéristique peut améliorer de manière significative le processus de moulage.

La conception du plan de joint consiste à déterminer le plan de séparation optimal des deux moitiés du moule, afin de garantir l'efficacité de l'éjection des pièces et l'alignement du moule. Elle doit minimiser les contre-dépouilles et éviter les géométries complexes afin de réduire la complexité et le coût du moule.

Ligne de séparation plate

Le plan de joint plat est le modèle de plan de joint le plus courant. Il convient aux produits ayant des structures simples et des surfaces planes. Lors du choix du plan de joint plat, la position plate du produit doit être sélectionnée de manière appropriée afin d'obtenir la planéité et la précision d'usinage du plan de joint.

Etapes pour dessiner une ligne de séparation plate :

Déterminer la surface d'apparence principale du produit : Avoid placing the parting line on the main appearance surface to prevent it from affecting the product’s appearance quality.

Déterminer la direction de l'angle de dépouille : Décidez de la direction de l'angle de dépouille en fonction de la structure et de la forme du produit et la position du plan de joint doit être choisie de manière à permettre un démoulage facile.

Optimiser la position de la ligne de séparation : Lors de l'optimisation de la position du plan de joint, des facteurs tels que la structure du produit final, les caractéristiques du processus de moulage et le processus de fabrication du moule d'injection doivent être pris en compte pour assurer la meilleure position du plan de joint tout en garantissant la qualité du produit final et la précision des détails du moule.

For example, in the structural design of the moule d'injection for the shell of electronic products, the parting surface should be selected to be flat. The midplane of the shell is used as the parting surface during design to meet the flatness and appearance quality requirements of the shell surface. The pouring and exhaust system is reasonably arranged to ensure that the melt fills the mold cavity in an orderly and efficient manner and exhausts the air appropriately.

Ligne de séparation incurvée

Pour les produits de forme complexe, lorsqu'un plan de joint plat ne peut répondre aux exigences, un plan de joint courbe peut être choisi. Le plan de joint courbe doit faire l'objet d'une plus grande attention en raison de la qualité combinée de l'aspect du produit et de la difficulté de démoulage, en évitant les courbes complexes qui affectent le traitement et la fabrication des moules.

Étapes à suivre pour dessiner une ligne de séparation incurvée :

Analyze the Product’s Curved Structure: Identify the key curved positions of the product and examine the shape and curvature of the curves in greater detail.

Déterminer la position de la ligne de séparation incurvée : Choisissez une position incurvée avec une courbure relativement faible comme plan de joint pour réduire les difficultés de traitement du moule.

Optimiser la courbure de la ligne de séparation : Ajuster la courbure du plan de joint courbe pour assurer un démoulage en douceur et la qualité de la surface du produit.

Par exemple, lors de la conception du moule d'injection d'un couvercle de phare automobile, le plan de joint était incurvé car la forme du couvercle est complexe. Dans le processus de conception du moule, en fonction de la qualité de l'apparence et de la difficulté de démoulage du couvercle, la courbe du bord du couvercle est définie comme le plan de joint. Ainsi, l'obtention d'une courbure optimale du plan de joint permet de garantir un démoulage en douceur de la pièce et la qualité de la surface sans contact du couvercle.

Plan de joint en composite

Un plan de joint composite est posé sur plusieurs plans plats ou courbes ; il convient pour les produits présentant de nombreux angles de face. Lors du choix de l'emplacement du plan de joint composite, il est nécessaire de tenir compte d'un angle de dépouille dans chaque direction et de la planéité du plan de joint afin que le démoulage et l'aspect extérieur du produit soient parfaits.

Étapes de la conception d'une ligne de séparation composite :

Déterminer les positions de chaque ligne de séparation : Déterminer la position de chaque plan de joint ou arc de joint en fonction de la structure ou de la forme du produit.

Optimiser la connexion de chaque ligne de séparation : Ajuster et optimiser la méthode de connexion de chaque ligne de séparation pour garantir la planéité de la ligne de séparation et améliorer la fluidité du démoulage du produit.

Tenir compte de la qualité de l'apparence du produit et de la technologie de traitement des moules : Une fois la position du plan de joint composite déterminée, la qualité de l'aspect du produit et la technologie de traitement du moule doivent être prises en compte de manière exhaustive afin de garantir la qualité du produit et la précision du traitement du moule.

Par exemple, lors de la conception du moule d'injection pour la coque d'une voiture jouet, un plan de joint composite est sélectionné. Tout au long de la phase de conception, des considérations esthétiques, en raison de la nature multi-angulaire de la coque de la voiture jouet, plusieurs surfaces planes et incurvées sont sélectionnées pour créer un plan de joint multiple. Ainsi, il est possible d'obtenir une disposition raisonnable de l'angle de dépouille et de la connexion du plan de joint pour faciliter le démoulage et assurer la qualité de l'apparence de la coque de la voiture.

Questions fréquemment posées

Questions fréquemment posées

What is a parting line in injection molding?

The parting line is the seam or witness mark created where the cavity side and core side of an injection mold meet. In practical mold design, it is not only a cosmetic line; it defines the opening direction, the ejection path, the flash risk, and the machining split for the tool. A good parting line is placed where the seam is least visible, where the part can release cleanly, and where the mold can be built without unnecessary side actions or complex shutoffs.

How do you choose the best location for a parting line?

To choose the best parting line location, first identify the primary cosmetic surfaces that must remain completely free of visible seam lines or flash marks. Then verify that the proposed line allows the part to eject cleanly without undercuts trapping the geometry against the mold wall. Finally, evaluate whether the mold machining complexity remains manageable — simpler flat parting lines reduce tooling cost significantly. The optimal location always balances three core priorities: surface aesthetics, demolding reliability, and overall mold manufacturability.

Can a parting line be curved?

Yes, a parting line can be curved when the product has three-dimensional surfaces that cannot be separated cleanly with one flat plane. Curved lines are common on housings, covers, handles, and appearance parts where the split must follow the contour of the design. The tradeoff is that curved shutoff surfaces require more accurate CNC machining, better mold fitting, and tighter polishing control during tryout. If the curve is poorly defined, the tool is more likely to create flash, mismatch, or difficult maintenance after production starts.

What happens if the parting line is poorly placed?

A poorly placed parting line creates several expensive downstream manufacturing problems. Visible flash appears on primary cosmetic surfaces, requiring secondary trimming operations that add labor cost and handling time. Demolding becomes increasingly difficult, raising cycle time and the risk of part damage or distortion during ejection. Mold wear accelerates at stress-concentrated split surfaces, reducing overall tool life. In severe cases, poor placement forces the addition of costly side-action cores or lifters that a properly positioned parting line would have avoided entirely.

Does parting line affect draft angle requirements?

Yes, the parting line position directly determines which part surfaces require draft angles and in what orientation. Any surface that runs parallel to the mold opening direction — perpendicular to the parting plane — must have sufficient draft to release cleanly during ejection. When the parting line is relocated, the draft direction on surrounding surfaces may also need to change accordingly. Failing to coordinate parting line placement with draft requirements is a common root cause of ejection marks, surface scuffing, and parts sticking in the mold.

What is the difference between flat and composite parting lines?

A flat parting line lies entirely on a single plane and is the simplest to machine, making it ideal for straightforward geometries like flat panels, caps, and basic housings where cost efficiency is a priority. A composite parting line, by contrast, combines multiple flat and curved segments that transition across several planes. This allows the mold to accommodate complex features such as undercuts, stepped surfaces, and multi-directional ejection paths, but requires significantly more sophisticated CNC programming and increases tooling cost proportionally.

Comment le type de moule affecte-t-il la sélection de la ligne de joint ?

Le type de moule détermine le nombre et la fonction des lignes de joint dans l'outil. Un moule standard à deux plateaux a une seule ligne de joint au niveau de la séparation du moule où la pièce est éjectée directement. Un moule à trois plateaux introduit une deuxième ligne de joint pour permettre au système de canaux de se séparer automatiquement de la pièce moulée. Les moules en pile, qui doublent la capacité de production en moulant des pièces à deux niveaux simultanément, nécessitent des lignes de joint soigneusement équilibrées à chaque niveau pour garantir que les deux moitiés s'éjectent correctement et en bonne synchronisation.

Why is Parting Line Design Critical for Injection Mold Quality?

La conception de la ligne de joint est critique car une erreur de placement provoque des bavures, ralentit le temps de cycle et impose une retouche coûteuse du moule. Les meilleures conceptions équilibrent esthétique, éjection et coût de l'outillage en une seule décision.
