Qu'est-ce que le moulage par injection de caoutchouc silicone liquide (LSR) ?
Quels sont les classifications et les types de LSR ?
③ Micro-moulage avec LSR : une version extrêmement précise du procédé utilisée pour fabriquer des pièces présentant des caractéristiques à micro-échelle ou d'un poids inférieur à un gramme, souvent utilisée dans les dispositifs médicaux et la micro-électronique.

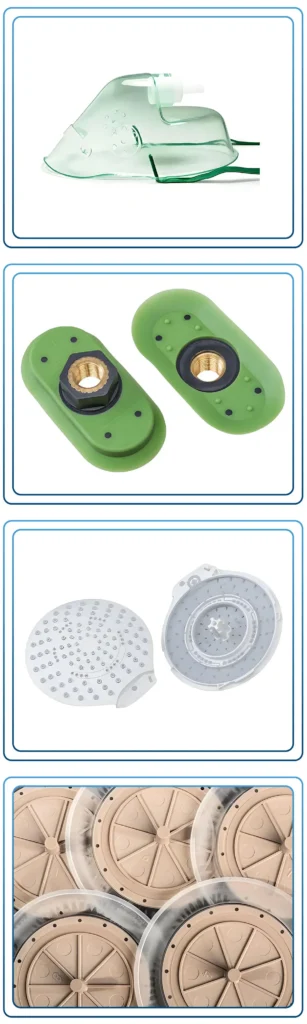

Quels sont les scénarios d'application typiques des LSR ?
Les propriétés uniques du LSR en font le matériau de choix dans les applications où la performance et la fiabilité sont non négociables.
Quels sont les avantages du moulage par injection de LSR ?
3. Automatisation en grande série et temps de cycle rapides : le procédé est fortement automatisé. Les temps de durcissement sont très rapides, souvent compris entre 20 et 60 secondes, ce qui facilite une production efficace et à grande échelle avec un minimum de main-d'œuvre.
4. Procédé propre et sans déchet : Le système en boucle fermée, des seaux de matière jusqu'au moule scellé, minimise l'exposition aux contaminants. Cela est essentiel pour les applications médicales et de qualité alimentaire. De plus, les techniques de moulage de précision « sans bavure » réduisent considérablement les pertes de matière et les étapes de post-traitement.
Quels sont les inconvénients du moulage par injection de LSR ?
4. Complexité de l'outillage : La conception et la fabrication des moules LSR sont plus complexes que pour les thermoplastiques. Ils doivent résister à des températures élevées tout en maintenant le système d'alimentation en matière au frais, et ils nécessitent une étanchéité exceptionnelle pour éviter les bavures.
Comment le moulage LSR se compare-t-il aux autres procédés ?
Le LSR n'est pas un matériau à taille unique. Il est disponible dans de nombreuses qualités et peut être traité à l'aide de plusieurs techniques avancées, ce qui permet un haut degré de personnalisation.
1. Classification par qualité de matériau :
⑤ Qualité conductrice : en incorporant des charges conductrices comme le noir de carbone, ces LSR peuvent être utilisés pour des applications nécessitant une conductivité électrique, telles que les joints de blindage EMI/RFI, les tampons conducteurs et les connecteurs électriques.
⑥ Grade autolubrifiant : ce matériau exsude avec le temps une petite quantité d'huile de silicone à sa surface, réduisant le coefficient de frottement. Il est idéal pour réaliser des joints à faible frottement, des joints toriques et des joints de connecteur devant être faciles à assembler.
⑦ Fluorosilicone (F-LSR) : offre une résistance accrue aux solvants non polaires, aux carburants, aux huiles et aux produits chimiques agressifs, ce qui en fait un choix privilégié pour les joints automobiles et aérospatiaux exposés à des fluides agressifs.
2. Classification selon la variation du processus :
1. Haute précision et liberté de conception : la faible viscosité du silicone liquide lui permet de s'écouler facilement dans les parois minces et de remplir des cavités de moule complexes et détaillées, permettant la production de pièces très détaillées qui seraient impossibles avec d'autres élastomères.
2. Propriétés de matériau supérieures : le LSR offre une combinaison inégalée de caractéristiques :
① Biocompatibilité : Inerte et hypoallergénique.
1. Investissement initial élevé : les moules LSR nécessitent des tolérances extrêmement serrées et des caractéristiques spécialisées (comme les systèmes à canaux froids) pour gérer ce matériau à faible viscosité. L'outillage comme les machines de moulage par injection spécialisées représentent une dépense en capital initiale importante.
2. Coût de matériau plus élevé : au kilogramme, le LSR est généralement plus coûteux que de nombreux thermoplastiques courants et que certains caoutchoucs synthétiques. Toutefois, cela peut être compensé par des temps de cycle plus rapides et des coûts de main-d'œuvre réduits dans la production en grande série.
3. Nature thermodurcissable : En tant que matériau thermodurcissable, le LSR ne peut pas être fondu et recyclé de la même manière que les thermoplastiques. Bien que les rebuts puissent être broyés et utilisés comme charge dans certaines applications, il ne s'agit pas d'un procédé de recyclage en boucle fermée.
Le moulage par injection de caoutchouc de silicone liquide, souvent abrégé en moulage LSR ou LIM (Liquid Injection Molding), est un processus de fabrication utilisé pour créer des pièces durables, flexibles et de haute précision à partir d'un matériau de caoutchouc de silicone liquide.
Il s'agit essentiellement d'un procédé thermodurcissable. Cela le distingue fondamentalement du moulage par injection de thermoplastiques. Alors que les thermoplastiques sont chauffés jusqu'à la fusion, injectés dans un moule froid pour se solidifier et peuvent être refondus, les thermodurcissables fonctionnent à l'inverse. Dans le moulage LSR, un composé liquide en deux parties est mélangé puis injecté dans un moule chauffé. La chaleur déclenche une réaction chimique irréversible appelée durcissement ou vulcanisation, qui transforme le liquide en une pièce en caoutchouc solide, stable et élastique.
① Qualité à usage général : Une formulation standard offrant un bon équilibre de propriétés physiques pour une large gamme de joints industriels, joints d'étanchéité et produits de consommation.
② Qualité médicale : ces nuances sont biocompatibles et respectent des normes strictes comme USP Class VI et ISO 10993. Elles sont utilisées pour les masques respiratoires, les instruments chirurgicaux, les joints de dispositifs médicaux et les implants à court terme.
③ Qualité alimentaire : conforme aux réglementations de la FDA (par exemple, 21 CFR 177.2600) pour une utilisation dans des articles en contact avec des aliments, tels que les moules de cuisson, les tétines de biberon et les ustensiles de cuisine.

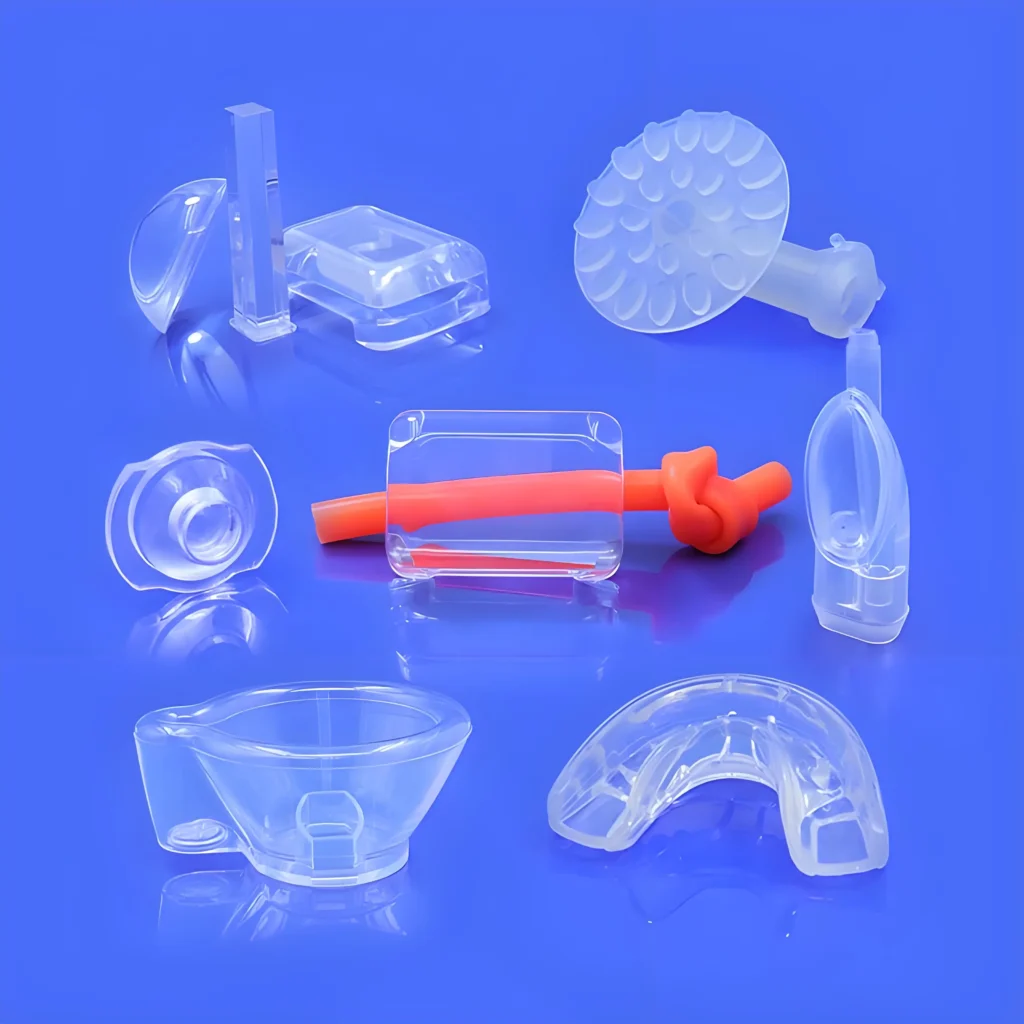

④ Qualité optique : caractérisée par une transparence et une transmission lumineuse élevées, cette qualité est idéale pour produire des lentilles, des guides de lumière et des couvercles pour LED et capteurs, là où la clarté optique est primordiale.
① Moulage LSR standard : Le procédé fondamental de création d'une pièce LSR monomatière.
② Surmoulage LSR (moulage bi-matière) : un procédé en plusieurs étapes où le LSR est moulé sur un substrat pré-moulé. Cela peut être :
• LSR sur thermoplastique : Une pièce en plastique (PBT, nylon, etc.) est placée dans un second moule et le LSR est injecté autour d'elle pour créer une pièce intégrée avec des caractéristiques à la fois rigides et souples (par exemple, un boîtier étanche avec un joint d'étanchéité intégré).
• LSR sur métal : Les LSR sont moulés sur un composant métallique (par exemple, acier inoxydable, aluminium) pour créer des poignées, des isolateurs ou des composants antivibrations.

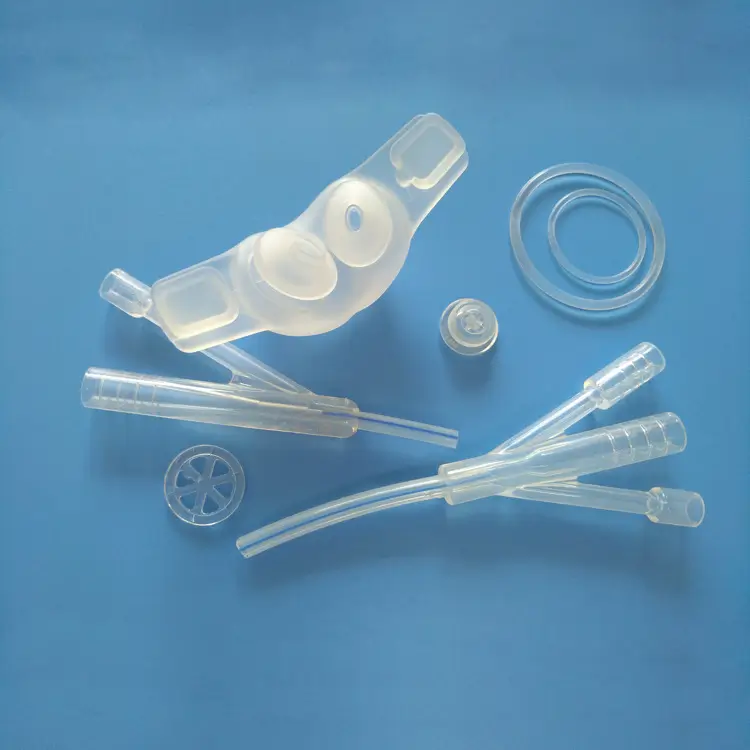

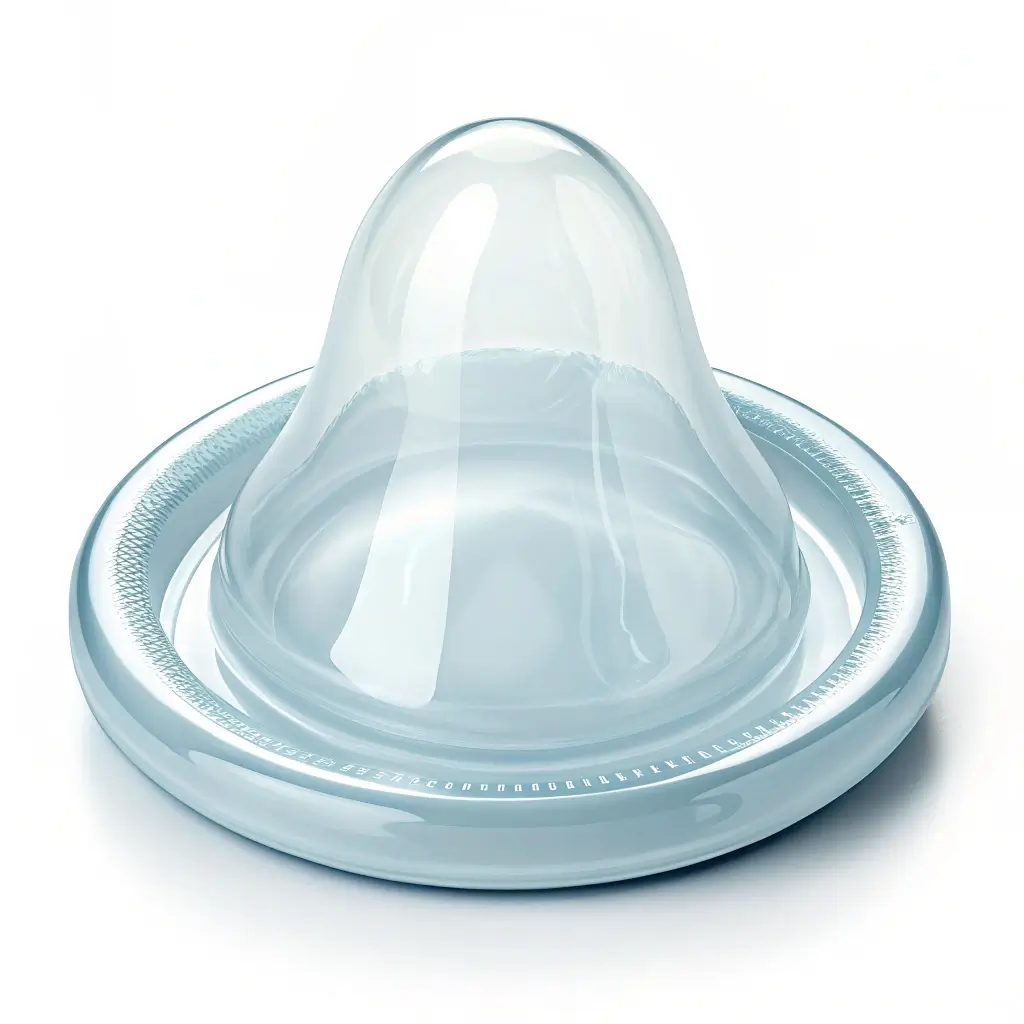

1. Médecine et soins de santé :
En raison de sa biocompatibilité, de sa stérilisabilité et de son inertie supérieures, les LSR sont omniprésents dans le domaine médical.
Exemples : masques respiratoires, joints souples pour dispositifs d'administration de médicaments, bouchons de seringues, cathéters, composants de vannes pour systèmes de gestion des fluides et composants souples et flexibles pour instruments chirurgicaux.

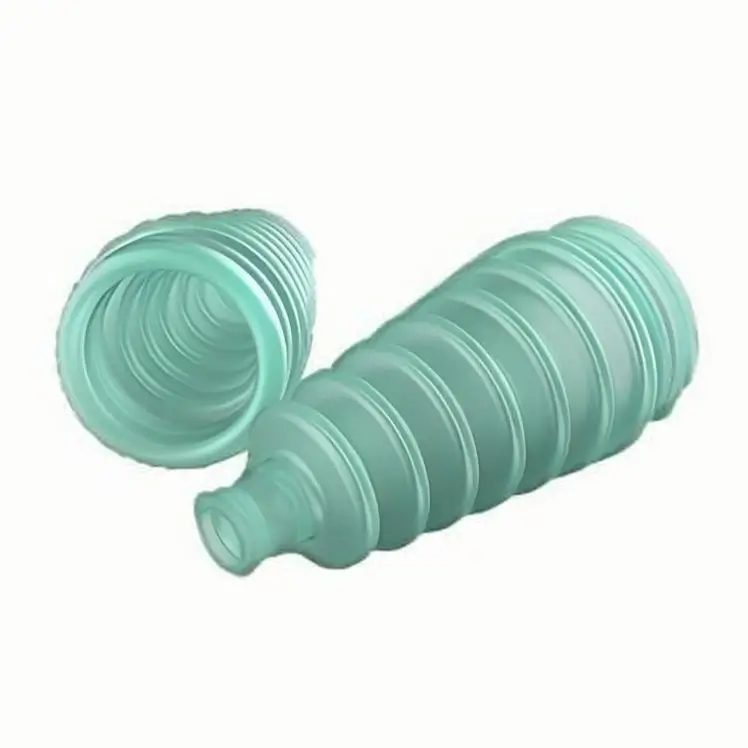

2. Industrie automobile :
L'environnement automobile exige une résistance aux températures extrêmes, aux vibrations et aux fluides.
Exemples : joints de connecteurs pour faisceaux de câblage, joints pour composants de moteur et de transmission, soufflets de protection pour capteurs, amortisseurs de vibrations et membranes souples pour systèmes de régulation de pression.

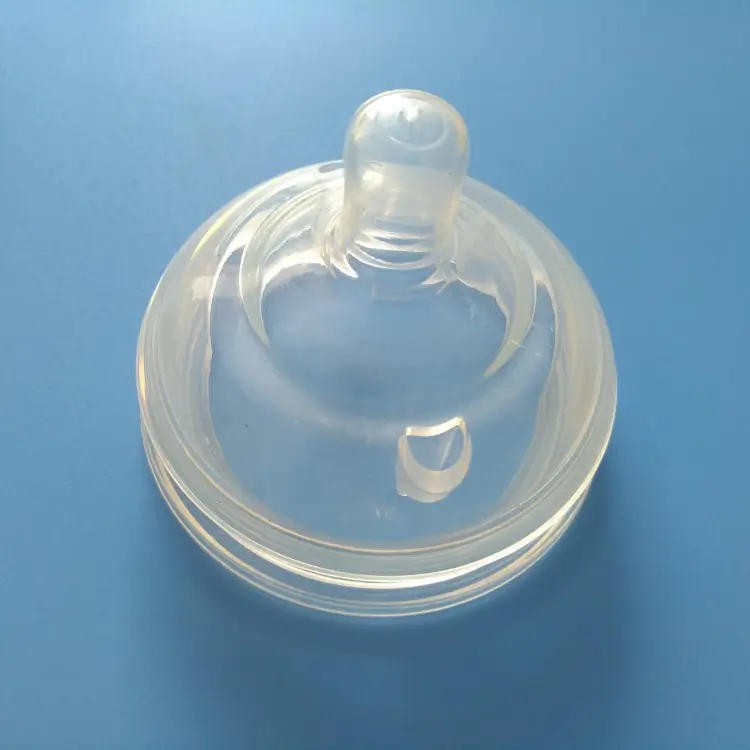

3. Biens de consommation et électronique :
Le LSR assure l'imperméabilité, la durabilité et un toucher doux de première qualité.
Exemples : joints et garnitures pour montres connectées et téléphones renforcés, boutons soft-touch de télécommandes, claviers souples, tétines et sucettes pour bébés, et ustensiles de cuisine haut de gamme comme les spatules et les moules à pâtisserie.
4. Applications industrielles :
Dans les environnements industriels exigeants, le LSR offre une stabilité à long terme et des performances d'étanchéité.
Exemples : joints pour luminaires LED d'extérieur, joints pour pompes industrielles, membranes pour vannes de pression et housses de protection pour équipements sensibles.
② Résistance à la température : Stable sur une large plage de températures, généralement de -50°C à +200°C, avec des qualités spéciales allant encore plus loin.
③ Stabilité chimique et aux UV : Résistant à l'eau, à l'ozone, aux rayons UV et à une large gamme de produits chimiques.
④ Low Compression Set : Les pièces reprennent leur forme d'origine après une compression prolongée, ce qui les rend excellentes pour les joints d'étanchéité.
⑤ Isolation électrique : Possède une résistance diélectrique élevée.
et le moulage par injection de matières thermoplastiques :
La principale différence est entre les thermodurcissables et les thermoplastiques. Les LSR impliquent une réaction chimique de durcissement dans un moule chaud, tandis que les thermoplastiques fondent et se solidifient dans un moule froid. Les pièces en LSR sont flexibles et résistantes à la température, tandis que les thermoplastiques sont rigides et résistants.
vs. le moulage par compression (avec HCR) :
Le moulage par compression utilise généralement du caoutchouc à haute consistance (HCR), un matériau solide ressemblant à de l'argile. Il s'agit d'un processus plus lent et plus intensif en main-d'œuvre, avec un contrôle moins précis des matériaux, ce qui entraîne des pertes de matériaux plus importantes et davantage de bavures. Le moulage LSR est automatisé, plus rapide, plus propre et mieux adapté aux géométries complexes et à la production de gros volumes.
Moulage par injection de caoutchouc silicone liquide (LSR)
Découvrez notre guide détaillé sur le moulage par injection de caoutchouc silicone liquide (LSR). Découvrez le processus de base, les matériaux, les avantages, les principales applications dans le domaine médical et automobile, ainsi que les meilleures pratiques en matière de conception.
Quelles sont les principales caractéristiques et propriétés des LSR ?
Quel est le processus de base du moulage par injection de LSR ?
Quelles sont les principales considérations en matière de moulage des LSR ?
Quelles sont les meilleures pratiques pour la conception de pièces en LSR ?
4. Tirer parti de la flexibilité du LSR pour les contre-dépouilles : Les contre-dépouilles simples peuvent souvent être moulées sans mouvements latéraux complexes, car la pièce flexible peut être « décollée » du moule. Discutez des conceptions de contre-dépouilles complexes avec votre mouleur pour en garantir la faisabilité.
5. Concevoir pour une ventilation adéquate : Lors de la conception de la pièce, réfléchissez à l'emplacement des derniers points de remplissage. Ce sont des emplacements naturels pour les évents.
6. Intégrer une dépouille : Bien que le LSR soit flexible, un angle de dépouille d'au moins 1 degré simplifie l'éjection, réduit la durée du cycle et minimise les contraintes sur la pièce lors du retrait.
Quels sont les problèmes courants du moulage LSR et leurs solutions ?
| Problème | Description détaillée | Causes communes | Solutions proposées |
|---|---|---|---|
| Éclair | Une fine pellicule non désirée de LSR sur la pièce le long du plan de joint. | 1. Mauvaise étanchéité du moule. 2. Pression/vitesse d'injection excessive. 3. Force de fermeture insuffisante. | 1. Améliorer la précision de l'outillage du moule. 2. Réduire la pression d'injection. 3. Augmenter le tonnage de fermeture de la machine. |
| Trappes à air (vides) | Bulles ou poches vides piégées dans la pièce. | 1. Ventilation inadéquate du moule. 2. Écoulement turbulent du matériau. 3. Humidité emprisonnée. | 1. Ajouter ou agrandir les évents aux points de remplissage final. 2. Optimiser l'emplacement de la buse et la vitesse d'injection. 3. S'assurer que le matériau est sec. |
| Coup court | La cavité du moule n'est pas complètement remplie, ce qui donne une pièce incomplète. | 1. Matériau injecté insuffisant. 2. Durcissement prématuré. 3. Mauvaise ventilation (contre-pression). | 1. Augmenter la taille de la dose. 2. Abaisser légèrement la température du moule ou augmenter la vitesse d'injection. 3. Améliorer la ventilation. |
| Marques d'évier | Dépressions en surface, généralement en face de sections épaisses comme les côtes. | 1. Retrait du matériau dans les zones épaisses. 2. Pression de maintien insuffisante. | 1. Concevoir une épaisseur de paroi uniforme. 2. Optimiser la phase de maintien. 3. Évider les sections épaisses. |
| Défaut de collage (surmoulage) | La couche de LSR se détache du substrat plastique ou métallique. | 1. Matériaux incompatibles. 2. Contamination de surface (huiles, agent de démoulage). 3. Température du substrat insuffisante. | 1. Utiliser des apprêts ou des traitements de surface (plasma/corona). 2. S'assurer que le substrat est propre. 3. Utiliser des matériaux compatibles (par exemple, P |
Quels sont les technologies et concepts associés ?
Il est essentiel de comprendre ces propriétés pour choisir la qualité de LSR qui convient à votre application.
| Propriété | Description et importance | Gamme/valeur typique |
|---|---|---|
| Dureté (Duromètre) | Mesure la résistance du matériau à l'indentation, indiquant sa souplesse ou sa fermeté. Shore A est l'échelle standard pour | 5 à 80 Shore A |
| Résistance à la traction | La contrainte maximale qu'un matériau peut supporter lorsqu'il est tiré ou étiré avant de rompre. Mesurée en mégapascals (MP | 5 – 11 MPa |
| Allongement à la rupture | Le pourcentage d'augmentation de longueur qu'un matériau peut atteindre avant de se rompre. Il indique la flexibilité du matériau et | 200% – 900% |
| Résistance à la déchirure | Mesure la résistance du matériau à la propagation d'une déchirure. Crucial pour les pièces susceptibles d'être entaillées ou coupées à l'usage. | 20 – 50 kN/m |
| Kit de compression | Le pourcentage de déformation permanente subsistant après qu'un matériau a été comprimé pendant une durée déterminée à une température spécifique | 10 % – 25 % (à 150 °C pendant 22 heures) |
| Température de fonctionnement | Plage de température dans laquelle le matériau conserve ses principales propriétés sans se dégrader. | De -50°C à 200°C (de -60°F à 390°F) |
| Rigidité diélectrique | La capacité du matériau à agir comme isolant électrique, mesurée par la tension maximale qu'il peut supporter avant claquage | ~20 kV/mm |

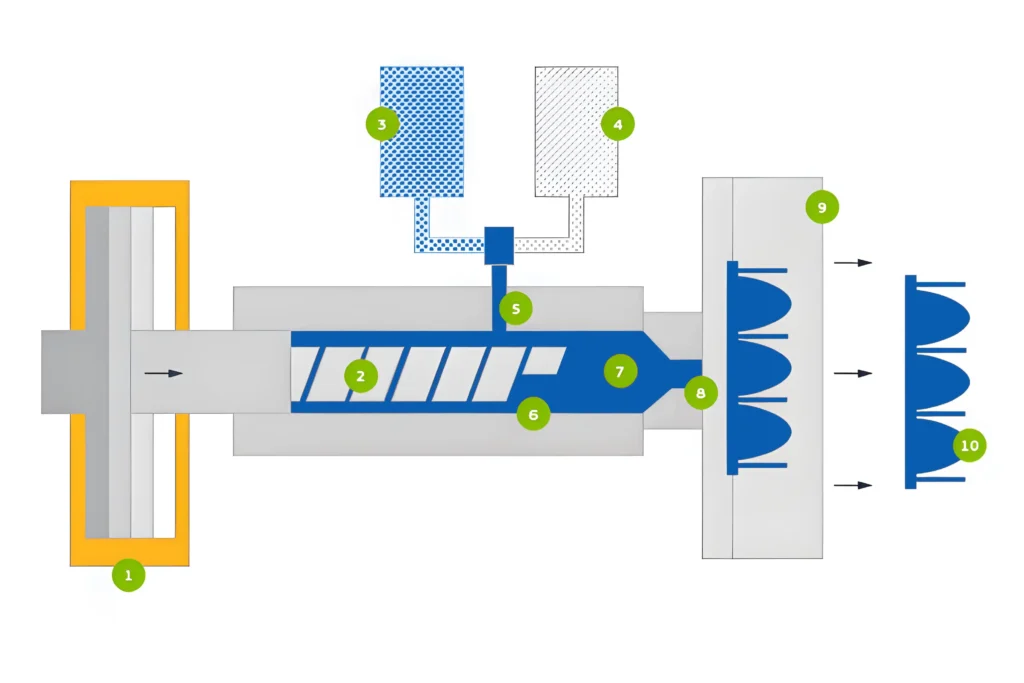

Le processus de moulage des LSR est une symphonie de précision et de contrôle. Voici une description étape par étape du flux de travail :
1. Approvisionnement en matériau : le processus commence avec deux conteneurs distincts, généralement des seaux de 20 litres ou des fûts de 200 litres, contenant la partie A et la partie B du silicone liquide.
La réussite du moulage des LSR dépend de l'attention portée à trois domaines clés : la conception de la pièce, la conception du moule et la sélection des matériaux.
1. Considérations relatives à la conception des pièces :
① Épaisseur de paroi : Visez une épaisseur de paroi uniforme pour assurer une vulcanisation homogène et éviter les retassures. Les transitions entre différentes épaisseurs doivent être progressives.
② Ligne de joint : l'endroit où les deux moitiés du moule se rejoignent. Son emplacement est essentiel pour l'esthétique, le fonctionnement du moule et la prévention des bavures (flash).
③ Évents : en raison de la viscosité extrêmement faible du LSR et de sa vitesse d'injection rapide, l'air peut facilement se retrouver piégé. Les évents sont de minuscules canaux (0,005 mm à 0,02 mm de profondeur) qui doivent être usinés avec précision dans le plan de joint pour laisser l'air s'échapper mais pas le silicone.
④ Angles d'ébauche : une légère conicité (1 à 2 degrés) sur les parois verticales est recommandée pour faciliter l'éjection de la pièce hors du moule.
2. Considérations relatives à la conception des moules :
① Système à canaux froids : Contrairement aux systèmes à canaux chauds pour les thermoplastiques, les moules LSR utilisent souvent un système à canaux froids. Les canaux qui acheminent le matériau vers les cavités sont maintenus froids pour empêcher le LSR de durcir avant d'atteindre la pièce. Cela minimise le gaspillage de matériau.
Suivez ces lignes directrices pour créer des pièces dont la fabrication et les performances sont optimisées.
1. Maintenir une épaisseur de paroi uniforme : l'épaisseur de paroi idéale pour les pièces LSR se situe généralement entre 0,5 mm et 3 mm. L'uniformité évite un retrait irrégulier et des contraintes internes.
2. Utilisez des rayons généreux : évitez les angles internes vifs. L'ajout d'un rayon (au moins 0,5 fois l'épaisseur de paroi) améliore l'écoulement du matériau, réduit la concentration des contraintes et augmente la résistance à la déchirure de la pièce.
3. Positionner stratégiquement les lignes de joint : Travaillez avec votre mouleur pour placer la ligne de joint sur une surface non critique ou cachée afin de minimiser son impact esthétique.
1. Technologies en amont :
① Chimie du silicone (vulcanisation par addition vs. vulcanisation au peroxyde) : Le LSR utilise un système de vulcanisation par addition catalysé au platine. Ce processus est très propre, rapide et ne produit aucun sous-produit. Il est supérieur aux systèmes de vulcanisation au peroxyde utilisés pour certains HCR, qui peuvent laisser des résidus et nécessiter un processus de post-cuisson plus poussé.
② CAO/FAO : le logiciel de conception assistée par ordinateur (CAO) est utilisé pour concevoir le modèle 3D de la pièce. Le logiciel de fabrication assistée par ordinateur (FAO) traduit ensuite cette conception en instructions pour les machines qui fabriqueront le moule.
③ Fabrication de moules (CNC et EDM) : les moules en acier de haute précision pour le LSR sont fabriqués par usinage CNC (commande numérique par ordinateur) pour la mise en forme générale et par EDM (usinage par électroérosion) pour créer des détails fins, des angles vifs et des textures complexes difficiles à fraiser.
2. Processus en aval :
① Post-cuisson : Bien que le LSR se vulcanise entièrement dans le moule, certaines pièces, en particulier pour les applications médicales et de contact alimentaire, subissent une étape de post-cuisson. Celle-ci consiste à chauffer les pièces au four pendant plusieurs heures afin d'éliminer les composés organiques volatils (COV) résiduels et d'assurer une stabilité et une inertie maximales.
2. Dosage et distribution : une unité de dosage spécialisée sur la machine de moulage utilise des pompes pour prélever les composants A et B de leurs conteneurs selon un rapport volumique précis de 1:1. Si une coloration est requise, un troisième flux de pâte colorante est dosé avec précision dans le système.
3. Mélange : Les composants A et B (et tout colorant) sont propulsés dans un mélangeur statique. Ce dispositif contient une série d'éléments hélicoïdaux qui divisent et recombinent à plusieurs reprises les flux de matière, garantissant un mélange parfaitement homogène sans introduire de chaleur ni d'air.
4. Injection : Le LSR mélangé et non réticulé est introduit dans le fût d'injection, refroidi à l'eau pour éviter une réticulation prématurée. Une vis ou un piston injecte ensuite une « dose » précise de matière à travers une buse et un système de canaux refroidis dans les cavités chauffées du moule.
5. Réticulation (vulcanisation) : Le moule est chauffé à une température comprise entre 150 °C et 200 °C (300 °F – 390 °F). Cette chaleur intense amorce la réaction de réticulation catalysée au platine. Le silicone liquide se transforme rapidement en une pièce de caoutchouc solide et élastique en seulement 20 à 60 secondes.
6. Démoulage et éjection : Une fois la vulcanisation terminée, le moule s'ouvre. En raison de la flexibilité du LSR, les pièces peuvent souvent être retirées même avec des contre-dépouilles, parfois assistées par des broches d'éjection ou une automatisation robotisée. Le cycle suivant commence immédiatement.
② Injection (seuil) : le point où la matière entre dans la cavité. L’emplacement et la taille du seuil doivent être optimisés pour garantir un remplissage régulier et uniforme et pour éviter les défauts esthétiques sur la pièce finale.
③ Étanchéité du moule : les moitiés du moule doivent se sceller parfaitement pour empêcher le LSR à faible viscosité de s'échapper, ce qui provoque des bavures. Cela nécessite un usinage exceptionnellement précis des composants du moule.
3. Considérations relatives à la sélection des matériaux :
① Dureté : adaptez le duromètre au besoin de flexibilité ou de rigidité de l'application.
② Environnement : la pièce sera-t-elle exposée à des produits chimiques, à la lumière UV ou à des températures extrêmes ? Sélectionnez en conséquence une nuance standard, un fluorosilicone ou une autre nuance spéciale.
③ Exigences réglementaires : l'application nécessite-t-elle une conformité médicale (USP Classe VI) ou alimentaire (FDA) ?
② Ébavurage cryogénique : pour les applications nécessitant des bords parfaits et sans bavure, les pièces peuvent être culbutées dans l’azote liquide. Le froid extrême rend la fine bavure cassante, ce qui la fait se détacher nettement tandis que le corps principal de la pièce reste souple et intact.
③ Assemblage et automatisation : les pièces finies en LSR sont souvent intégrées dans des ensembles plus grands. La constance et la précision du moulage par injection les rendent idéales pour les lignes d'assemblage automatisées.
3. Processus alternatifs et connexes :
① Moulage par compression et par transfert du silicone : Ces procédés utilisent du caoutchouc à haute consistance (HCR) et sont mieux adaptés à une production de faible volume, à des géométries plus simples ou à des pièces très grandes. Ils sont généralement plus lents et moins précis que le moulage LSR.
② Impression 3D avec du silicone : une technologie émergente qui permet le prototypage rapide et la création de pièces personnalisées très complexes sans nécessiter d’outillage. Bien qu’elle soit actuellement plus lente et plus coûteuse pour la production de masse, c’est un excellent outil pour la validation de conception et la fabrication à faible volume.
