Qu'est-ce que le moulage par extrusion du caoutchouc de silicone ?
② Chimie du polysiloxane : Le caoutchouc silicone est basé sur un squelette silicium-oxygène (Si-O), et non sur un squelette carbone comme la plupart des caoutchoucs organiques. Cette structure chimique unique est à l'origine de ses propriétés exceptionnelles, notamment sa stabilité à haute température et son inertie chimique.
Classifications et types d'extrusion de silicone

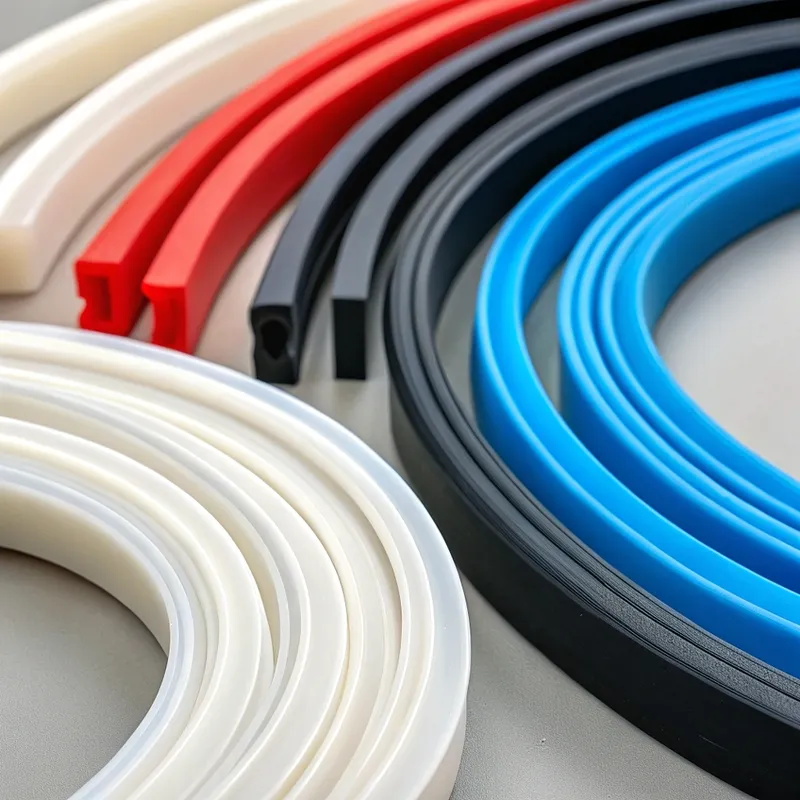

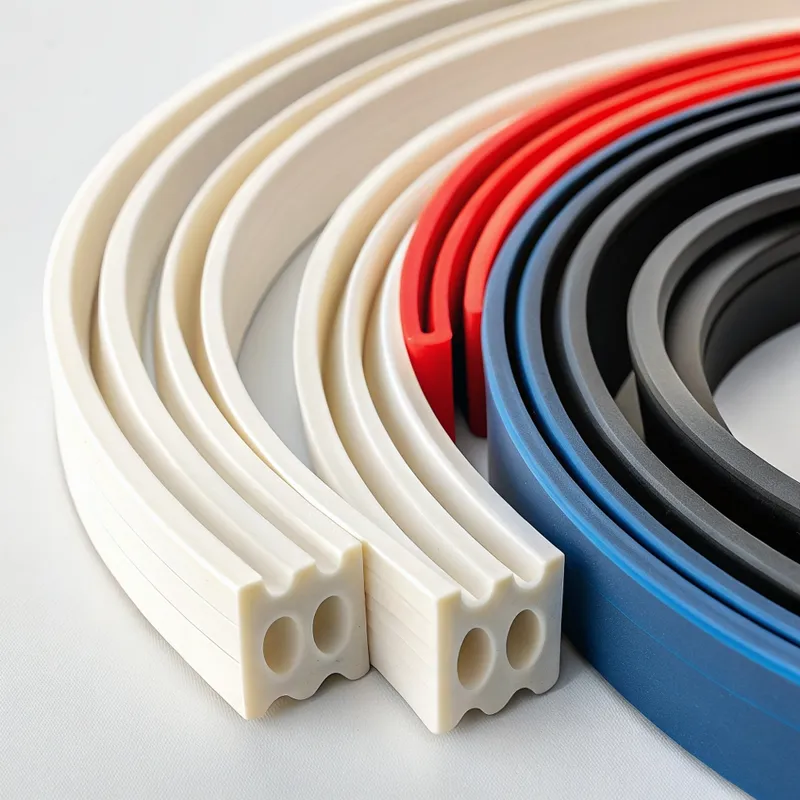

③ Profilés et formes en silicone : sections transversales personnalisées et complexes telles que des profilés en P, des joints en D, des profilés en U et d'autres joints personnalisés.

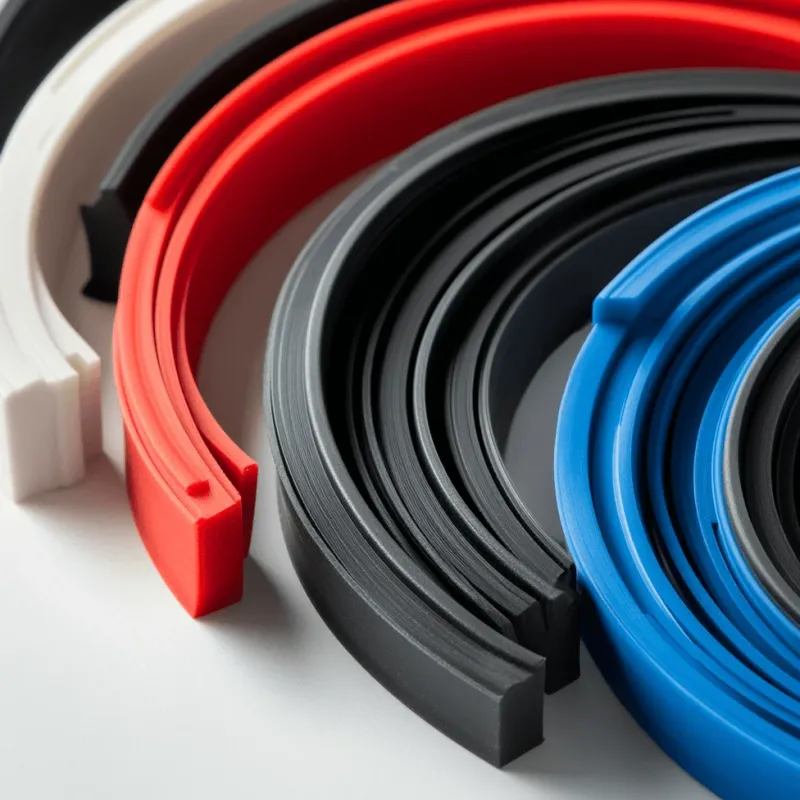

④ Bandes et feuilles de silicone : profils plats et rectangulaires pouvant être coupés à longueur ou fournis en rouleaux continus.
Scénarios d'application et cas d'utilisation typiques
⑥ Machines industrielles : utilisé pour des joints, joints d'étanchéité et tubes durables dans une large gamme d'équipements industriels, offrant des performances fiables sous forte chaleur et exposition aux produits chimiques.
Quels sont les avantages de l'extrusion de silicone ?
⑥ Isolation électrique : le silicone est un excellent isolant électrique, ce qui en fait un choix de premier ordre pour le gainage de fils et de câbles.
⑦ Haut niveau de personnalisation : le procédé d'extrusion permet de produire efficacement des profilés personnalisés complexes et une large gamme de couleurs.
Quels sont les inconvénients et les limites de l'extrusion de silicone ?
Aucun procédé n'est parfait. Il est important d'être conscient des limites de l'extrusion de silicone.
④ Difficultés de mise en œuvre : la nature « collante » du silicone non réticulé peut parfois entraîner des difficultés de manipulation et de traitement. Elle exige également un environnement de fabrication propre, car elle peut attirer la poussière et les contaminants.
⑤ Limitation de section constante : l'extrusion est intrinsèquement limitée à la production de pièces dont la section transversale est uniforme sur toute leur longueur. Des caractéristiques telles que les contre-dépouilles, les épaisseurs de paroi variables ou les connecteurs intégrés ne sont pas réalisables avec ce seul procédé.
Comparaison avec d'autres technologies
| Technologie | Principaux points forts | Meilleur pour | Principales faiblesses |
|---|---|---|---|
| Extrusion de silicone | Excellente résistance thermique/environnementale, biocompatibilité, production continue. | Joints, garnitures, tubes et profilés à section constante. | Résistance à l'abrasion plus faible, limitation aux profils 2D, coût des matériaux plus élevé. |
| Extrusion de TPE | Coût réduit, bonne résistance à l'abrasion, recyclable (thermoplastique). | Joints automobiles, biens de consommation et applications où la chaleur extrême n’est pas un facteur. | Plage de température nettement plus basse, moins résiliente (compression plus élevée). |
| Moulage par injection de silicone | Création de pièces complexes en 3D, haute précision, excellent pour le surmoulage. | Composants 3D tels que boutons, claviers, joints complexes et pièces d'appareils médicaux. | Coût d'outillage plus élevé, processus non continu, limitation de la taille des pièces. |
Le moulage par extrusion de caoutchouc de silicone est un procédé de fabrication en grand volume dans lequel un composé de silicone non vulcanisé, spécialement formulé, est forcé, ou « extrudé », à travers un outil en acier profilé appelé filière. Cette action forme un profilé continu à section transversale constante, qui est ensuite vulcanisé (cuit) pour stabiliser sa forme et lui conférer ses propriétés physiques finales.
L'extrusion de silicone peut être classée en fonction de plusieurs facteurs clés, notamment le système de durcissement, la forme de la matière première et la forme du produit final.
1. Classification par système de maturation :
① Silicone vulcanisé au peroxyde : Il s'agit d'une méthode traditionnelle et économique. Un catalyseur au peroxyde est mélangé au composé de silicone. Sous l'effet de la chaleur, le peroxyde se décompose en radicaux libres, qui amorcent la réticulation des chaînes polymères. Cette méthode peut parfois produire des sous-produits (comme l'acide dichlorobenzoïque) qui peuvent devoir être éliminés par un processus de post-cuisson, en particulier pour les applications de qualité alimentaire ou médicale.
② Silicone à réticulation platine (par addition) : ce système utilise un catalyseur à base de platine. Il s'agit d'un procédé plus propre qui ne produit aucun sous-produit nocif, ce qui en fait le choix privilégié pour les applications de haute pureté telles que les implants médicaux, les tubes pharmaceutiques et les articles en contact alimentaire. Les silicones à réticulation platine offrent une clarté supérieure, des propriétés mécaniques améliorées et sont moins sujettes au jaunissement au fil du temps.
2. Classification par forme de matière première :
① Extrusion de caoutchouc à haute consistance (HCR) : le HCR, également appelé caoutchouc vulcanisé à chaud, est le matériau le plus courant pour l'extrusion du silicone. Il présente une viscosité très élevée, semblable à une pâte épaisse. Il est généralement fourni en boudins ou en bandes et introduit dans l'extrudeuse depuis un mélangeur d'alimentation.
Les propriétés uniques du silicone rendent ses produits extrudés indispensables dans de nombreuses industries.
① Médical et santé : grâce à sa biocompatibilité, sa stérilisabilité (autoclave, OET, gamma) et son inertie, le silicone est un matériau de choix pour les cathéters, les tubes de drainage, les tubulures de pompe péristaltique et les joints d'équipements médicaux.
L'extrusion de silicone offre une combinaison puissante de propriétés matérielles et d'efficacité de fabrication.
① Résistance exceptionnelle à la température : Le silicone conserve sa flexibilité et son intégrité sur une vaste plage de températures, généralement de -60°C à +230°C (-75°F à +450°F), les qualités spéciales allant encore plus loin.
① Résistance mécanique plus faible : comparé à de nombreux caoutchoucs organiques (comme l'EPDM ou le néoprène), le silicone standard présente une résistance à la traction, une résistance à la déchirure et une résistance à l'abrasion plus faibles. Il ne convient pas aux applications dynamiques impliquant une forte friction ou des sollicitations physiques importantes.
② Coût de matériau plus élevé : la matière première du silicone est généralement plus chère que les caoutchoucs courants, ce qui peut affecter la rentabilité pour les applications non critiques.
③ Sensibilité à certains fluides : le silicone gonfle et se dégrade lorsqu'il est exposé à certains carburants, huiles et solvants à base d'hydrocarbures. Le choix du matériau doit être soigneusement adapté à l'environnement chimique.
Principe fondamental : Le procédé repose sur la pression et la chaleur. Une vis d'extrusion génère une pression pour pousser le matériau silicone souple à travers la filière. Le profilé extrudé passe ensuite dans une chambre ou un tunnel de chauffage où la réaction de vulcanisation est amorcée, transformant l'extrudat mou et gommeux en un caoutchouc solide et élastique.
Concepts de base :
① Matériau thermodurcissable : Contrairement aux thermoplastiques qui peuvent être fondus et remodelés à plusieurs reprises, le silicone est un thermodurcissable. Le processus de durcissement, connu sous le nom de vulcanisation, crée des liaisons transversales irréversibles entre les chaînes de polymères. Une fois durcie, la pièce en silicone ne peut pas être refondue.
② Extrusion de caoutchouc de silicone liquide (LSR) : bien que le LSR soit principalement utilisé dans le moulage par injection, des procédés d'extrusion spécialisés existent. Le LSR a une viscosité beaucoup plus faible et est un système à deux composants (composants A et B) qui sont pompés, mélangés, puis introduits directement dans l'extrudeuse. Cette méthode est moins courante mais peut être avantageuse pour les profils complexes et de haute précision.
3. Classification par forme de produit :
① Tubes et flexibles en silicone : Profilés creux utilisés pour le transfert de fluides, d'air ou de fils électriques.
② Cordons pleins en silicone : profilés pleins et ronds utilisés pour les applications d'étanchéité (barre de cordon pour joints toriques).
② Alimentaire, boissons et produits laitiers : les tuyaux en silicone conformes à la FDA sont largement utilisés pour le transfert de liquides dans la transformation des aliments, la distribution de boissons et les applications laitières. Ils ne communiquent ni goût ni odeur et peuvent supporter des cycles de nettoyage à haute température (NEP/SEP).
③ Aérospatiale et automobile : les joints, garnitures et tuyaux en silicone extrudé sont essentiels aux performances dans des températures extrêmes. Ils sont utilisés pour les joints de portes et de fenêtres, les garnitures de compartiment moteur, l'isolation des fils et câbles, et les tuyaux de transfert de fluides qui résistent à la chaleur, à l'ozone et à la dégradation par les UV.
④ Électronique : les excellentes propriétés diélectriques du silicone en font un matériau idéal pour isoler les fils et câbles haute tension. Il est également utilisé pour créer des joints et des joints d'étanchéité de protection pour les boîtiers électroniques afin de les protéger de l'humidité et de la poussière (indices IP).
⑤ Construction et architecture : les coupe-froid, joints de dilatation et joints de vitrage en silicone offrent des solutions d'étanchéité durables et résistantes aux intempéries pour les fenêtres, les portes et les systèmes de façades rideaux.
② Excellente résistance environnementale : il présente une résistance supérieure à l’ozone, au rayonnement UV et aux intempéries en général, ce qui le rend idéal pour les applications extérieures sans se fissurer ni se détériorer.
③ Biocompatibilité et pureté : les silicones de qualité médicale et alimentaire sont non toxiques, hypoallergéniques et ne favorisent pas la croissance microbienne, ce qui les rend sûrs pour les applications sensibles.
④ Inertie chimique : le silicone résiste à de nombreux produits chimiques, à l'eau et aux huiles, bien qu'il présente des faiblesses face à certains solvants et acides forts.
⑤ Souplesse et élasticité remarquables : il présente une faible déformation rémanente à la compression, ce qui signifie qu'il peut être comprimé à plusieurs reprises et reprendre sa forme d'origine, un point essentiel pour une étanchéité efficace.
Moulage par extrusion du caoutchouc de silicone : Un guide complet
Maîtrisez le processus de moulage par extrusion du caoutchouc silicone. Notre guide d'expert couvre les principes clés, les applications, les meilleures pratiques de conception et les solutions aux problèmes courants.
Principales caractéristiques et propriétés du silicone extrudé
⑤ Déformation rémanente à la compression : mesure la capacité du matériau à retrouver son épaisseur d'origine après avoir été soumis à une contrainte de compression prolongée à une température donnée. Une faible déformation rémanente à la compression est essentielle pour une étanchéité fiable et durable.
⑥ Rigidité diélectrique : le champ électrique maximal qu'un matériau peut supporter sans claquage, mesuré en volts par mil (V/mil).
Le processus de base du moulage par extrusion de silicone
Paramètres clés et facteurs d'influence du processus
④ Température et temps de cuisson : ceux-ci doivent être suffisants pour obtenir une cuisson complète sur toute la section transversale de la pièce. Une cuisson insuffisante donne un produit faible et collant, tandis qu'une chaleur excessive peut provoquer une dégradation. Le temps est contrôlé par la longueur du four et la vitesse de la ligne.
⑤ Vitesse de ligne : la vitesse du convoyeur doit être synchronisée avec le débit de l'extrudeuse afin d'éviter l'étirement ou l'affaissement du profilé, qui déformerait ses dimensions.
Guide de conception et bonnes pratiques pour les extrusions de silicone
⑥ Définissez clairement les spécifications de matière : ne demandez pas simplement du « silicone ». Spécifiez la dureté (duromètre), la couleur, les exigences de conformité (par exemple, FDA 21 CFR 177.2600, USP Class VI) et toute propriété de performance critique comme la déformation rémanente à la compression ou la plage de température.
Problèmes courants dans l'extrusion de silicone et comment les résoudre
| Problème | Causes potentielles | Solutions proposées |
|---|---|---|
| Gonflement de la matrice / Dimensions incorrectes | La conception de la matrice ne tient pas compte de l'expansion du matériau. Lot de matériau irrégulier. Vitesse de ligne ou débit d'extrudeuse incorrects. | Modifier les dimensions de l'orifice de la filière. Pré-tester et certifier les lots de matériaux. Synchroniser la vitesse de la ligne et la vitesse de rotation de la vis. |
| Porosité (bulles dans une partie) | Humidité dans la matière première. Piégeage de l'air pendant l'alimentation. La température de séchage est trop élevée, ce qui provoque l'ébullition des substances volatiles. | Sécher soigneusement le produit avant de l'utiliser. Veiller à ce que la technique d'alimentation soit correcte. Réduire la température du four de séchage. |
| Défauts de surface (rugosité, piqûres) | Contamination dans le composé. Scorch (durcissement prématuré) dans l'extrudeuse. La surface de la filière est endommagée ou sale. | Utiliser une salle blanche pour les préparations. Abaisser la température du tonneau. Nettoyer et polir régulièrement la matrice. |
| Durcissement incomplet (surface collante) | Temps ou température de cuisson insuffisants. La vitesse de la ligne est trop rapide pour le four. Rapport de catalyseur incorrect. | Diminuer la vitesse de la ligne. Augmenter la température du four. Vérifier les registres de composition des matériaux. Effectuer une post-cuisson. |
| Distorsion ou déformation | Refroidissement inégal. Épaisseur de paroi non uniforme. Mauvais support du profilé à la sortie de la filière. | Optimiser le système de refroidissement (jets d'air, bain d'eau). Repenser la pièce pour des parois uniformes. Ajuster la hauteur du convoyeur et le rouleau de support |
Technologies et concepts connexes
Lors de la spécification d'une pièce en silicone extrudée, les ingénieurs se réfèrent à ces indicateurs de performance critiques :
① Dureté (Duromètre) : mesurée sur l'échelle Shore A, elle indique la résistance du matériau à l'indentation. Les valeurs typiques pour les extrusions vont de 20 (très souple) à 80 (ferme) Shore A.
Le passage du composé brut au produit fini se fait en plusieurs étapes distinctes et soigneusement contrôlées.
Étape 1 : Préparation du matériel et composition :
Le processus commence par le polymère de silicone de base (HCR). Celui-ci est placé dans un broyeur à deux cylindres où des additifs sont mélangés. Il peut s'agir de pigments pour la couleur, de charges (comme la silice pyrogénée) pour améliorer les propriétés mécaniques, et du catalyseur (peroxyde ou platine) pour le durcissement. Le composé est soigneusement mélangé pour garantir l'uniformité, puis formé en bandes continues ou en billes prêtes pour l'extrudeuse.
Étape 2 : Alimentation :
La bande de silicone préparée est introduite dans la trémie de l'extrudeuse. Pour le HCR, des rouleaux aident souvent à pousser le matériau collant vers le bas dans le cylindre de l'extrudeuse.
Étape 3 : Extrusion :
À l'intérieur du cylindre chauffé, une vis rotative transporte le silicone vers l'avant. L'action mécanique de la vis et la chaleur du tonneau ont pour effet de ramollir le matériau et de créer une pression. Cette pression force le composé de silicone homogénéisé à travers la petite ouverture de la matrice, qui est usinée avec précision pour obtenir la section transversale finale souhaitée de la pièce.
Étape 4 : Durcissement (Vulcanisation) :
Lorsque le profilé sort de la matrice, il est encore mou, non durci. Il entre immédiatement dans un tunnel ou un four de cuisson. Les méthodes les plus courantes sont les suivantes :
① Tunnel de vulcanisation à air chaud (HAV) : le profilé se déplace sur un tapis convoyeur à travers un long four où l'air chaud, généralement à 200-450°C, vulcanise le silicone. C'est la méthode la plus largement utilisée.
Le contrôle du processus d'extrusion est un équilibre délicat entre de multiples variables.
① Vitesse de la vis (tr/min) : Influence directement le débit de production. Des vitesses plus élevées augmentent le débit mais peuvent également générer une chaleur de cisaillement excessive, susceptible de provoquer une vulcanisation prématurée (grillage) dans le fût.
② Température du fût et de la matrice : doit être soigneusement contrôlée pour garder le silicone suffisamment souple pour s’écouler sans amorcer la réaction de réticulation à l’intérieur de l’extrudeuse.
③ Conception de la filière : la géométrie de la filière est essentielle. Elle doit être conçue pour compenser le gonflement à la filière, c'est-à-dire la tendance de l'extrudat à se dilater après sa sortie de la filière. Cela nécessite de l'expérience et souvent plusieurs itérations.
Le respect de ces principes de conception permettra d'obtenir des pièces plus faciles à fabriquer et plus rentables.
① Simplifiez le profil : Plus la section transversale est simple, plus il est facile de contrôler les dimensions et plus le coût de l'outillage est faible. Évitez les caractéristiques inutilement complexes.
② Maintenir une épaisseur de paroi uniforme : des variations importantes d'épaisseur de paroi peuvent entraîner une réticulation inégale, une distorsion et une instabilité dimensionnelle. Visez l'uniformité partout où c'est possible.
1. Processus en amont - Mélange de silicone :
Il s'agit de la première étape critique au cours de laquelle les polymères silicones de base sont mélangés avec des charges, des additifs et des catalyseurs pour créer le grade spécifique de HCR requis pour une application. La qualité de la pièce extrudée finale dépend fortement de la qualité et de la cohérence du processus de compoundage.
2. Processus en aval - Fabrication et assemblage :
Les profilés extrudés sont rarement le produit final. Les processus en aval comprennent :
① Épissurage : Découpe d'un cordon extrudé à la longueur voulue et collage des extrémités pour créer un joint torique sur mesure.
② Résistance à la traction : la contrainte maximale que le matériau peut supporter lorsqu'il est étiré avant de se rompre, mesurée en PSI ou MPa.
③ Allongement à la rupture : l'augmentation en pourcentage de la longueur que le matériau peut atteindre avant de se rompre. C'est une mesure de son « élasticité ».
④ Résistance à la déchirure : la résistance du matériau à la propagation d'une déchirure, une propriété essentielle pour les joints susceptibles d'être étirés sur des angles vifs.
② Tunnel infrarouge (IR) : des lampes infrarouges à haute intensité assurent un transfert de chaleur rapide et efficace, ce qui se traduit souvent par des vitesses de ligne plus rapides.
③ Cuisson au bain de sel : l'extrudat passe à travers un bain de sel fondu. Cela assure un transfert de chaleur très rapide et uniforme, mais est moins courant aujourd'hui en raison de préoccupations environnementales et de sécurité.
Étape 5 : Post-polymérisation (facultative mais recommandée) :
Après la polymérisation primaire, certaines pièces, en particulier celles fabriquées avec des systèmes peroxydes ou pour des applications critiques, subissent un cycle de post-polymérisation. Les pièces sont placées dans un four discontinu pendant plusieurs heures (par exemple, 4 heures à 200°C) afin d'éliminer tout sous-produit volatil et de stabiliser davantage les propriétés physiques du matériau, en particulier la déformation rémanente à la compression.
Étape 6 : Refroidissement, découpe et finition :
Le profilé durci est refroidi, souvent à l'air ou dans un bain d'eau. Il peut ensuite être coupé à des longueurs spécifiques à l'aide de massicots en ligne, enroulé sur des bobines ou soumis à des opérations secondaires telles que l'impression, l'application d'adhésifs ou l'épissage pour former des joints toriques.
③ Intégrez des rayons généreux : évitez les angles internes et externes vifs. Les angles vifs sont des points de concentration de contraintes et peuvent être difficiles à remplir complètement et uniformément lors de l'extrusion. Un rayon d'au moins 0,5 mm (0,020″) est recommandé.
④ Évitez les sections creuses à parois minces : les sections creuses à parois minces sont sujettes à l'effondrement ou à la déformation avant d'être complètement durcies. Si une cavité est nécessaire, assurez-vous que les parois sont suffisamment robustes pour se soutenir elles-mêmes.
⑤ Comprenez et spécifiez les tolérances : les tolérances industrielles standard pour les extrusions de silicone sont généralement définies par l'Association for Rubber Products Manufacturers (ARPM) dans son Rubber Handbook (Classe 2 pour la précision, Classe 3 pour le commercial). Spécifiez les tolérances les plus serrées uniquement là où c'est nécessaire, car cela augmente le coût.
② Application d’adhésif : application d’un ruban adhésif sensible à la pression (PSA) sur un côté d’un profilé pour faciliter l’installation.
③ Impression et marquage : ajout de numéros de pièce, de logos ou de marques d'alignement sur la surface.
3. Procédé de coextrusion :
Un processus plus avancé dans lequel deux extrudeuses ou plus introduisent différents matériaux (par exemple, différentes couleurs ou duretés de silicone) dans une filière unique pour créer un profil intégré multi-matériaux. Par exemple, un joint peut avoir une base rigide pour la fixation et un bulbe souple pour l'étanchéité.
4. Moulage par injection de silicone :
Comme nous l'avons vu, il s'agit d'un processus complémentaire utilisé pour créer des pièces complexes en silicone en trois dimensions. Il est souvent choisi pour les composants qui ne peuvent pas être réalisés avec une section constante.
5. Moulage par compression du silicone :
La plus ancienne méthode de moulage du silicone. Une charge de matériau pré-pesée est placée dans une cavité de moule chauffée, et le moule est fermé sous pression, forçant le matériau à remplir la cavité et à durcir. Cette méthode convient à la production de volumes faibles à moyens de pièces telles que les joints et les coussinets.
