Come determinare la linea di divisione di uno stampo a iniezione?

Determinare la linea di divisione è essenziale per una corretta progettazione dello stampo¹, perché definisce il punto in cui le due metà si incontrano e si separano durante lo stampaggio a iniezione².

La linea di separazione è tipicamente determinata dalla progettazione, dal flusso di materiale e dalla facilità di rimozione. Influisce sulla qualità del pezzo e sulla complessità dello stampo. Idealmente, dovrebbe essere posizionata in modo da ridurre al minimo le cuciture visibili e migliorare la funzionalità.

Capire come posizionare efficacemente la linea di divisione garantisce una migliore qualità del pezzo e una maggiore efficienza dello stampo. Scoprite come le scelte progettuali influenzano il posizionamento della linea di divisione e migliorano i risultati dello stampaggio.

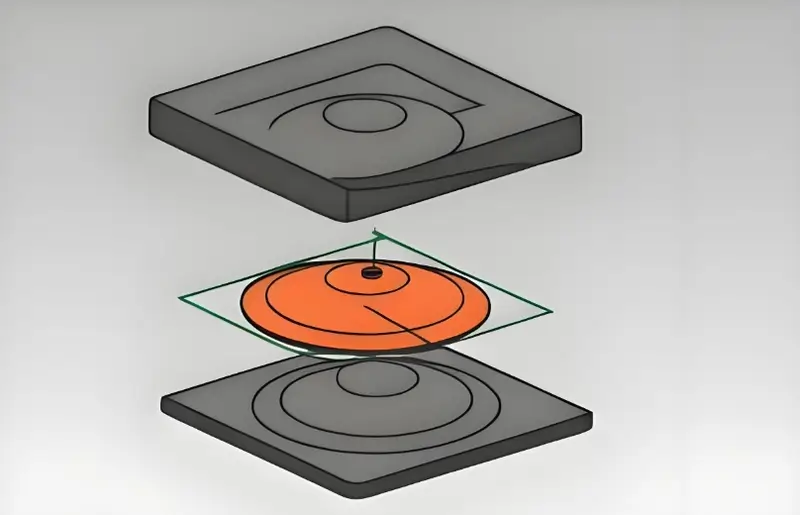

Qual è il concetto di superficie di separazione?

Una superficie di separazione è il piano di confine in cui le due metà di uno stampo a iniezione si incontrano, separano e chiudono durante ogni ciclo. Definisce la direzione di apertura dello stampo e determina come il pezzo si rilascia.

Una superficie di separazione svolge un ruolo vitale nello stampaggio a iniezione, dove forma il confine tra le due metà dello stampo, consentendo una facile separazione delle parti stampate. L’unità di chiusura mantiene entrambe le metà insieme sotto alta pressione, e la superficie di separazione è un’interfaccia chiave che determina come lo stampo si apre e si chiude durante ogni ciclo. Comprendere questo concetto garantisce una produzione fluida e una qualità costante delle parti.

La superficie di separazione nello stampaggio a iniezione è la linea o il piano in cui le metà dello stampo si incontrano. Influisce sulla qualità della linea di separazione e sulla facilità di apertura dello stampo. Una progettazione corretta garantisce un rilascio efficiente dello stampo e l’integrità del pezzo.

Definizione della linea di separazione Stampaggio ad iniezione

La linea di divisione dello stampo è la zona di contatto fra la parte mobile e quella fissa. È l’interfaccia lungo la quale le due metà si aprono e si chiudono. La linea di divisione determina il processo di stampaggio a iniezione, l’aspetto e le dimensioni finali del prodotto.

Un design ragionevole della linea di separazione contribuisce a migliorare la qualità del prodotto, a prevenire l’usura dello stampo e a prolungarne la durata. In alcuni progetti, si utilizza una linea di separazione verticale per adattarsi a forme specifiche del prodotto o a strutture dello stampo.

Funzioni della linea di separazione

La linea di divisione svolge diverse funzioni importanti in uno stampo a iniezione:

Apertura e chiusura dello stampo: la linea di divisione è l’interfaccia lungo la quale lo stampo si apre e si chiude e le parti mobile e fissa si separano e si ricongiungono. Questa interfaccia definisce la direzione di apertura.

Espulsione del prodotto: il pezzo stampato viene rimosso dallo stampo attraverso la linea di divisione.

Disposizione dei sistemi di alimentazione e sfiato: la posizione della linea di divisione influisce sulla progettazione dei canali di colata e degli sfiati.

Lavorazione dello stampo³ e fabbricazione: una progettazione adeguata della linea di divisione semplifica la lavorazione dello stampo e riduce i costi di fabbricazione.

Tipi di linee di separazione

Le linee di separazione possono essere classificate nei seguenti tipi:

Linea di divisione piana: adatta a prodotti di vario tipo con struttura relativamente semplice e superficie liscia.

Linea di divisione curva: adatta a prodotti con dettagli complessi e superfici generalmente curve.

Linea di divisione composita: formata da più superfici piane o curve, è adatta a prodotti di forma complessa e con molteplici angolazioni.

Quali sono i principi di base per la scelta di una superficie di troncatura?

Selezionare la giusta superficie di separazione è cruciale per la progettazione dello stampo. Influisce sulla facilità di estrazione dello stampo, sulla qualità della parte e sull’efficienza complessiva della produzione.

La superficie di separazione deve essere scelta in base alla geometria del pezzo, alla facilità di assemblaggio e alla riduzione al minimo dei sottosquadri. Una scelta corretta garantisce un migliore funzionamento dello stampo, l’espulsione dei pezzi e un processo di produzione più fluido.

Garantire la qualità del prodotto

Il criterio principale per la scelta della linea di taglio è la qualità estetica e la precisione dimensionale del prodotto. Spesso lo spessore della parete di un pezzo finito è di pochi millimetri o forse di 1/8 di pollice, e una scarsa qualità della linea di troncatura può influire sulla qualità dell’assemblaggio dei pezzi.

La linea di giunzione deve essere lontana dalle superfici primarie del prodotto per evitare che la scarsa qualità della linea di giunzione influisca sull’aspetto estetico. La posizione della linea di divisione deve evitare di causare deformazioni del prodotto o di comprometterne la precisione dimensionale.

Facilitare lo sformo

La posizione della linea di separazione deve consentire una facile rimozione del prodotto senza applicare al prodotto forze di trazione o compressione elevate che possano causare deformazioni o danni al prodotto.

Facilitare la lavorazione degli stampi

La scelta della linea di divisione deve tenere conto della lavorazione e della produzione dello stampo, optando per posizioni facili da lavorare e con costi inferiori. Si può notare che disegni elaborati realizzati sulla linea di divisione possono causare difficoltà nella lavorazione dello stampo e aumentarne il costo.

Facilitare la progettazione dei sistemi di ventilazione e di chiusura

La posizione della linea di divisione deve in qualche modo agevolare il posizionamento del sistema di iniezione e sfiato, consentendo alla plastica fusa di fluire nella cavità dello stampo senza trascinare aria, che provoca difetti come bolle o bruciature.

Soddisfare i requisiti meccanici

Le posizioni delle linee di separazione devono garantire un’adeguata resistenza e robustezza dello stampo utilizzato in funzione, in modo da ridurre al minimo le deformazioni o i danni causati dal posizionamento delle linee di separazione.

Quali sono i fattori che influenzano la scelta di una superficie di troncatura?

Geometria del pezzo, struttura dello stampo e metodo di sformatura sono i tre fattori principali nella scelta della superficie di divisione. Interagiscono fra loro e devono essere valutati congiuntamente durante l’analisi DFM. Se state confrontando fornitori, la nostra guida alla ricerca di fornitori per lo stampaggio a iniezione tratta la preparazione delle richieste di offerta e la qualificazione.

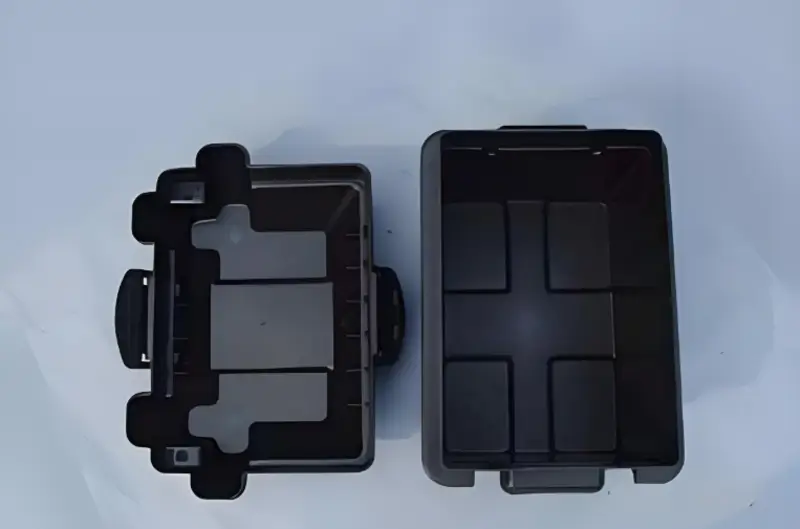

Struttura e forma del prodotto

La struttura e la forma del prodotto sono la base principale per la selezione della linea di separazione. Che si tratti di progettare uno stampo per prototipi o uno strumento per la produzione di grandi volumi, si applicano gli stessi principi. Nel caso di parti stampate a iniezione con una forma complessa, devono essere presi in considerazione vari aspetti, ovvero gli angoli di sformo in tutti i piani, la planarità della linea di separazione e il suo effetto sull’aspetto.

Posizione della linea di divisione: sul prodotto rimane un segno dovuto alla presenza della linea. Nella scelta, questa non deve trovarsi in un punto che comprometta gravemente la qualità estetica del prodotto.

Processo di stampaggio

I diversi processi di stampaggio hanno requisiti diversi per le linee di divisione. Ad esempio, nello stampaggio a iniezione, la posizione della linea di divisione deve essere scelta in modo da favorire il riempimento e il raffreddamento della plastica fusa, mentre la pressofusione richiede una posizione della linea di divisione che sia utile per la progettazione dei sistemi di chiusura e sfiato.

Processo di stampaggio a iniezione: la posizione della linea di divisione deve favorire il riempimento con plastica fusa senza ostacolarne il flusso, evitando così difetti quali bolle o vuoti.

Processo di pressofusione: la posizione della linea di divisione deve agevolare la disposizione degli sfiati, affinché l’aria presente nella cavità possa essere espulsa efficacemente senza causare porosità o bruciature.

Struttura dello stampo

Un altro aspetto che determina la scelta del piano di divisione è la struttura dello stampo. Ad esempio, nel caso di stampi a tre piastre, stampi a pila e altre strutture di questo tipo, la selezione della linea di divisione deve dipendere dai metodi di divisione e di apertura dello stampo.

Stampo a tre piastre: gli stampi a tre piastre presentano due linee di divisione e più punti di iniezione, risultando adatti alla produzione di articoli complessi. La linea di divisione va comunque scelta in funzione della posizione dei punti di iniezione e del metodo utilizzato per espellere il prodotto.

Stampo a piani sovrapposti: gli stampi a piani sovrapposti sono adatti alla produzione in grandi volumi. La linea di divisione scelta deve essere coerente con la struttura e la forma del prodotto, affinché tutti i piani si aprano contemporaneamente e agevolino l’espulsione.

Metodo di sformatura

Dalla selezione del metodo di espulsione nella progettazione dello stampo, influenzerà anche la direzione della linea di separazione. Ad esempio, se è necessaria espulsione meccanica, pneumatica o idraulica, la linea di separazione deve essere scelta per accogliere la posizione necessaria del dispositivo di espulsione.

Sformatura meccanica: la sformatura meccanica è adatta a prodotti dal design relativamente semplice e con angoli di sformo ridotti. La linea di divisione deve trovarsi in una posizione che consenta di installare il dispositivo meccanico di sformatura.

Sformatura pneumatica: la sformatura pneumatica è particolarmente utile per prodotti a parete sottile e dalla forma complessa. La linea di divisione deve trovarsi in una zona dello stampo che permetta di posizionare correttamente i dispositivi pneumatici, così che il flusso d’aria possa agire facilmente sul pezzo.

Sformatura idraulica: la sformatura idraulica è indicata per prodotti di grandi dimensioni o dalla struttura complessa. La linea di divisione deve essere scelta in una posizione che agevoli l’installazione dei dispositivi idraulici e consenta loro di agire correttamente sul prodotto.

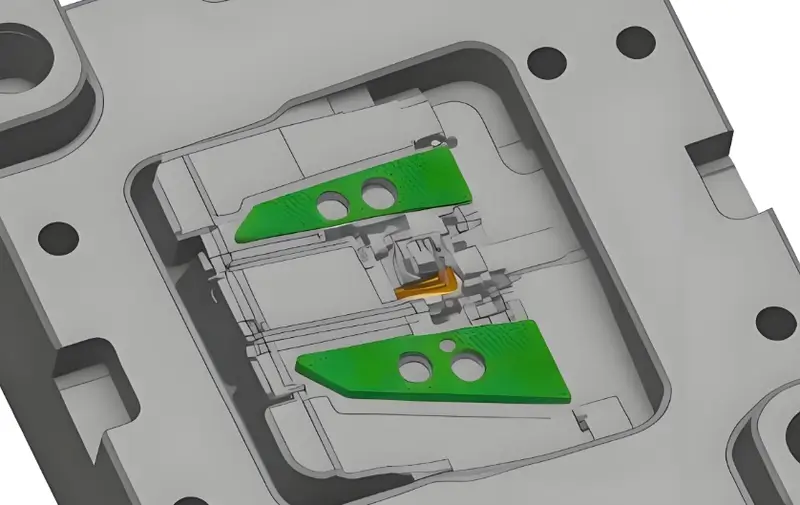

Qual è il metodo di progettazione di una superficie di separazione?

La progettazione di una superficie di separazione nello stampaggio a iniezione è fondamentale per il rilascio del pezzo, la stabilità dello stampo e la riduzione dei difetti. Capire come ottimizzare questa caratteristica può migliorare significativamente il processo di stampaggio.

La progettazione della superficie di separazione comporta la determinazione del piano di separazione ottimale per le metà dello stampo, garantendo un’espulsione efficiente dei pezzi e l’allineamento dello stampo. Deve ridurre al minimo i sottosquadri ed evitare geometrie complesse per ridurre la complessità e i costi dello stampo.

Linea di separazione piatta

La linea di troncatura piana è il design più comune della linea di troncatura, adatta a prodotti con strutture semplici e superfici piane. Nella scelta della linea di troncatura piatta, la posizione piana del prodotto deve essere selezionata in modo appropriato per ottenere la planarità e la precisione di lavorazione della linea di troncatura.

Come disegnare una linea di separazione piatta:

Individuare la superficie estetica principale del prodotto: evitare di collocare la linea di divisione sulla superficie estetica principale, per non compromettere la qualità visiva del prodotto.

Determinare la direzione dell’angolo di sformo: stabilire la direzione dell’angolo di sformo in base alla struttura e alla forma del prodotto; la linea di divisione deve essere posizionata in modo da agevolare la sformatura.

Ottimizzare la posizione della linea di divisione: durante l’ottimizzazione occorre considerare la struttura del prodotto finale, le caratteristiche del processo di stampaggio e il processo di fabbricazione dello stampo a iniezione, così da individuare la posizione migliore garantendo al contempo la qualità del prodotto e la precisione dei dettagli dello stampo.

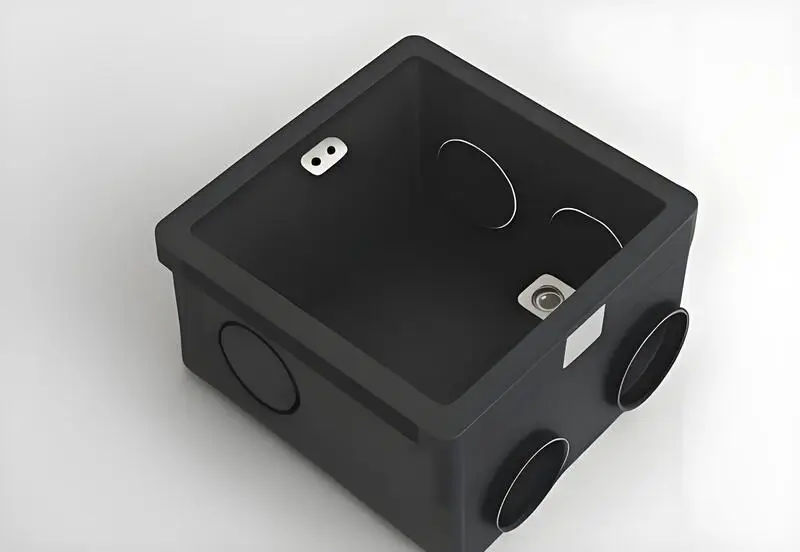

Ad esempio, nella progettazione strutturale dello stampo a iniezione per l’involucro di un prodotto elettronico, è opportuno scegliere una superficie di divisione piana. In fase di progettazione si usa come superficie di divisione il piano mediano dell’involucro, per soddisfare i requisiti di planarità e qualità estetica della sua superficie. Il sistema di colata e sfiato viene disposto razionalmente, affinché il fuso riempia la cavità in modo ordinato ed efficiente ed espella adeguatamente l’aria.

Linea di demarcazione curva

Per i prodotti di forma complessa, dove una linea di separazione piatta non può soddisfare i requisiti, si può scegliere una linea di separazione curva. La linea di giunzione curva dovrebbe ricevere maggiore attenzione alla qualità estetica del prodotto e alla difficoltà di sformatura, evitando curve complesse che influiscono sulla lavorazione e sulla produzione dello stampo.

Fasi di progettazione di una linea di separazione curva:

Analizzare la struttura curva del prodotto: individuare le principali zone curve del prodotto ed esaminare più nel dettaglio la forma e la curvatura.

Determinare la posizione della linea di divisione curva: scegliere come linea di divisione una zona curva con curvatura relativamente ridotta, per semplificare la lavorazione dello stampo.

Ottimizzare la curvatura della linea di divisione: regolare la curvatura della linea di divisione per garantire una sformatura agevole e una buona qualità superficiale del prodotto.

Ad esempio, durante la progettazione dello stampo a iniezione di una copertura per fari automobilistici, la linea di separazione è stata curvata perché la forma della copertura è complessa. Nel processo di progettazione dello stampo, in base alla qualità estetica e alla difficoltà di stampaggio del coperchio, la curva del bordo del coperchio viene impostata come linea di separazione. In questo modo, il raggiungimento della curvatura ottimale della linea di divisione contribuisce a garantire uno stampaggio fluido del pezzo e la qualità della superficie senza contatto del coperchio.

Linea di separazione in materiale composito

Una linea di giunzione in composito viene posata su più piani piani o curvi; ciò è appropriato per prodotti con molti angoli di faccia. Quando si sceglie la posizione della linea di separazione in composito, è necessario considerare un angolo di sformo in ogni direzione e la planarità della linea di separazione, in modo che la sformatura e l’aspetto esterno del prodotto siano perfetti.

Fasi di progettazione di una linea di separazione composita:

Determinare la posizione di ciascuna linea di divisione: definire la posizione di ogni linea di divisione piana o ad arco in base alla struttura o alla forma del prodotto.

Ottimizzare il raccordo tra le linee di divisione: regolare e ottimizzare il modo in cui le singole linee si raccordano, per garantirne la planarità e rendere più fluida la sformatura del prodotto.

Considerare nel loro insieme qualità estetica del prodotto e tecnologia di lavorazione dello stampo: una volta definita la posizione della linea di divisione composita, occorre valutare congiuntamente la qualità estetica del prodotto e la tecnologia di lavorazione dello stampo, per garantire la qualità del prodotto e la precisione della lavorazione.

Ad esempio, nella progettazione dello stampo a iniezione per la scocca di un’automobile giocattolo, viene selezionata la linea di divisione composita. Durante la fase di progettazione, a causa della natura multi-angolare della scocca dell’auto giocattolo, sono state selezionate diverse superfici piane e curve per creare una linea di divisione multipla. In questo modo, è possibile ottenere una disposizione ragionevole dell’angolo di sformo e del collegamento della linea di separazione per facilitare lo sformaggio e la qualità estetica della scocca dell’automobile.

Domande frequenti

Domande frequenti

Cos’è una linea di separazione nello stampaggio a iniezione?

La linea di separazione è la crepa o il segno di testimonianza creato dove il lato della cavità e il lato del nucleo di un stampo per iniezione si incontrano. Nel design pratico dello stampo, non è solo una linea estetica; definisce la direzione di apertura, il percorso di estrazione, il rischio di sfogo e la divisione di lavorazione per l’utensile. Una buona linea di separazione è posizionata dove la crepa è meno visibile, dove il componente può essere rilasciato pulito e dove lo stampo può essere costruito senza azioni laterali non necessarie o chiusure complesse.

Come si sceglie la posizione migliore per una linea di separazione?

Per scegliere la posizione migliore della linea di divisione, individuare innanzitutto le principali superfici estetiche che devono restare completamente prive di giunzioni visibili o segni di bava. Verificare quindi che la linea proposta consenta un’espulsione pulita del pezzo senza sottosquadri che intrappolino la geometria contro la parete dello stampo. Infine, valutare se la complessità di lavorazione dello stampo resti gestibile: linee di divisione piane più semplici riducono significativamente il costo dell’attrezzaggio. La posizione ottimale bilancia sempre tre priorità fondamentali: estetica della superficie, affidabilità dello sformo e producibilità complessiva dello stampo.

Una linea di separazione può essere curva?

Sì, una linea di divisione può essere curva quando il prodotto presenta superfici tridimensionali che non possono essere separate nettamente con un unico piano piatto. Le linee curve sono comuni su alloggiamenti, coperture, impugnature e parti estetiche, dove la divisione deve seguire il profilo del design. Lo svantaggio è che le superfici di chiusura curve richiedono lavorazioni CNC più precise, un migliore accoppiamento dello stampo e un controllo più rigoroso della lucidatura durante la prova. Se la curva è definita male, è più probabile che lo stampo generi bave, disallineamenti o difficoltà di manutenzione dopo l’avvio della produzione.

Cosa succede se la linea di separazione è mal posizionata?

Una linea di divisione mal posizionata crea diversi costosi problemi nelle successive fasi di produzione. Bave visibili compaiono sulle principali superfici estetiche, rendendo necessarie operazioni secondarie di rifilatura che aumentano il costo della manodopera e il tempo di manipolazione. La sformatura diventa sempre più difficile, aumentando il tempo ciclo e il rischio di danni o deformazioni del pezzo durante l’espulsione. L’usura dello stampo accelera sulle superfici di divisione soggette a concentrazione delle sollecitazioni, riducendo la durata complessiva dell’attrezzatura. Nei casi più gravi, un posizionamento errato impone l’aggiunta di costosi carrelli laterali o sollevatori che una linea di divisione correttamente posizionata avrebbe evitato del tutto.

La linea di divisione influisce sui requisiti dell’angolo di sformo?

Sì, la posizione della linea di divisione determina direttamente quali superfici del pezzo richiedono angoli di sformo e il loro orientamento. Qualsiasi superficie parallela alla direzione di apertura dello stampo — perpendicolare al piano di divisione — deve avere uno sformo sufficiente per staccarsi correttamente durante l’espulsione. Quando la linea di divisione viene spostata, può essere necessario modificare di conseguenza anche la direzione di sformo delle superfici circostanti. Il mancato coordinamento tra la posizione della linea di divisione e i requisiti di sformo è una causa comune di segni di espulsione, graffi superficiali e pezzi che rimangono incastrati nello stampo.

Qual è la differenza tra linee di separazione piane e composite?

Una linea di divisione piana giace interamente su un solo piano ed è la più semplice da lavorare, ideale per geometrie elementari come pannelli piatti, tappi e involucri di base quando il costo è prioritario. Una linea composita combina invece più segmenti piani e curvi che attraversano diversi piani. Consente allo stampo di accogliere elementi complessi come sottosquadri, superfici a gradini e percorsi di espulsione multidirezionali, ma richiede una programmazione CNC molto più sofisticata e aumenta proporzionalmente il costo dell’attrezzatura.

Come influisce il tipo di stampo sulla selezione della linea di divisione?

Il tipo di stampo determina il numero e la funzione delle linee di divisione. Uno stampo standard a due piastre ha un’unica linea di divisione nel punto di separazione dello stampo, dove il pezzo viene espulso direttamente. Uno stampo a tre piastre introduce una seconda linea per consentire al sistema di canali di separarsi automaticamente dal pezzo stampato. Gli stampi sovrapposti, che raddoppiano la capacità produttiva stampando contemporaneamente pezzi su due livelli, richiedono linee di divisione attentamente bilanciate a ogni livello per garantire che entrambe le metà espellano correttamente e in sincronia.

Perché la progettazione della linea di divisione è fondamentale per la qualità dello stampo a iniezione?

La progettazione della linea di separazione è critica perché un errore di posizionamento causa bave, rallenta il tempo di ciclo e impone costose rilavorazioni dello stampo. I migliori progetti bilanciano estetica, espulsione e costo dello stampo in una singola decisione.
