Moldeo por inyección de PC: guía completa de procesamiento para ingenieros

Los defectos comunes en el moldeo por inyección de PC incluyen vetas plateadas y manchas por humedad, blanqueamiento por tensión y grietas por tensión residual, alabeo por enfriamiento no uniforme, decoloración por degradación térmica y marcas de hundimiento por un llenado deficiente. Cada defecto tiene una causa raíz específica y requiere una acción correctiva dirigida.

Para una visión más amplia, consulte nuestra guía de moldeo por inyección. Explicamos qué es el PC, por qué exige un secado estricto, cómo configurar los parámetros de procesamiento y cómo diseñar moldes que funcionen realmente con este material. Dejamos de lado la teoría académica: esto es lo que funciona en planta.

¿Qué es el moldeo por inyección de policarbonato?

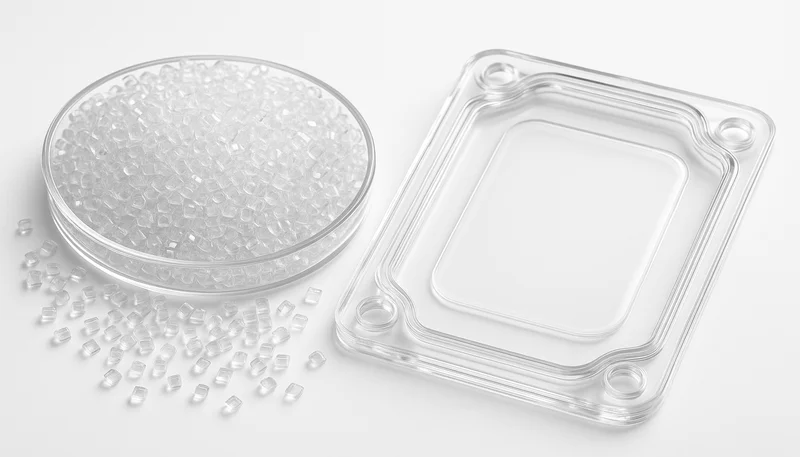

El policarbonato¹ moldeado por inyección es un método que transforma resina de PC en piezas mediante fusión, inyección en un molde y enfriamiento hasta alcanzar las dimensiones finales. El proceso de moldeo por inyección² de PC requiere un control preciso porque este termoplástico amorfo presenta alta resistencia al impacto, claridad óptica y resistencia térmica de hasta 135 °C en uso continuo. Los ingenieros eligen PC cuando la aplicación exige transparencia, tenacidad o estabilidad dimensional.

En nuestra planta de Shanghái procesamos más de 400 materiales, incluidos varios grados de PC: uso general, ignífugos, médicos y estabilizados contra UV. Cada grado modifica ligeramente las ventanas de procesamiento. Observamos que el PC ignífugo necesita temperaturas de fusión algo mayores y ciclos más largos por el contenido de aditivos. El PC de grado médico requiere un secado más estricto y, a veces, tolvas de secado dedicadas para evitar la contaminación.

La realidad: el PC no perdona. A diferencia de ABS o PP, pequeñas variaciones en secado o temperatura de fusión provocan defectos visibles de inmediato: vetas, plateado o piezas frágiles tras una sola inyección incorrecta. Por eso los ingenieros que dominan el PC lo tratan como un proceso de alta precisión, no como moldeo termoplástico genérico.

La contrapartida merece la pena. El PC ofrece propiedades que pocos materiales pueden igualar: resistencia al impacto Izod con entalla de unos 850 J/m, transmisión de luz de hasta el 90% y buena resistencia a productos químicos y al fuego. Esta combinación lo convierte en el material preferido para lentes de faros de automóviles, carcasas de dispositivos médicos, alojamientos electrónicos y acristalamiento de seguridad.

¿Cómo se seca el PC antes del moldeo?

Seque el PC a 120–150 °C durante 3–4 horas con un equipo de secado desecante antes del moldeo. El PC absorbe la humedad del aire y se hidroliza si se procesa húmedo, perdiendo peso molecular y propiedades mecánicas. El contenido de humedad debe ser inferior al 0,02 % antes de alimentar el material a la tolva.

Esto es lo que ocurre cuando se omite el secado: el agua reacciona con las cadenas de PC a las temperaturas de procesamiento y rompe los enlaces del polímero. El resultado es una reducción del peso molecular, pérdida de resistencia al impacto y defectos superficiales como vetas plateadas o ráfagas. Vemos constantemente este modo de fallo: los equipos nuevos introducen el PC apresuradamente en la máquina, obtienen piezas turbias sin resistencia al impacto y culpan al grado del material.

Nuestro protocolo de secado estándar utiliza secadores desecantes con un punto de rocío de -40°C. Para los grados de PC estándar funcionan 120-130°C durante 3 horas. Para PC de alta temperatura o reforzado con fibra de vidrio, aumente a 140-150°C durante 4 horas. La clave es mantener la temperatura en toda la tolva, no solo en la salida del secador. La humedad ambiental se reabsorbe rápidamente—dejar los gránulos secos expuestos incluso durante 30 minutos puede volver a elevar su humedad.

Consejo práctico: use un analizador o medidor de humedad para verificar el secado antes de producir. No confíe solo en el ajuste del secador. Hemos visto fallos o termopares desviados que indicaban 130°C cuando el material estaba a 90°C. Esa diferencia cuesta un lote defectuoso y tiempo perdido.

Para la producción de gran volumen, considere secadores de tolva con sensores de humedad de circuito cerrado. Añaden coste, pero evitan el modo de fallo más común del PC. En 20 años moldeando PC, estimamos que el 70 % de los fallos de la primera inyección se deben a un secado inadecuado. Corrija el secado desde el principio y desaparecerá la mitad de sus problemas con el PC.

¿Cuáles son las temperaturas óptimas de moldeo del PC?

Para la mayoría de las aplicaciones de moldeo por inyección de PC, establezca la temperatura de la masa fundida entre 280 y 310 °C y la del molde entre 80 y 120 °C. La temperatura exacta de la masa fundida depende de la longitud de flujo, el espesor de la pieza y el grado de PC. La temperatura del molde afecta a la cristalinidad y a los niveles de tensión: las temperaturas más altas reducen la tensión residual y mejoran la transparencia óptica.

Punto de partida: material fundido a 290-300°C y molde a 90-100°C para la mayoría de las piezas de PC de uso general. Si observa llenados incompletos o marcas de flujo, aumente la temperatura del material fundido en incrementos de 5-10°C hasta un máximo de 310°C. Si observa degradación, decoloración o marcas de gas, reduzca la temperatura del material fundido. La ventana es más estrecha que para el ABS o el PP: una temperatura demasiado baja provoca inyecciones incompletas y una demasiado alta degrada rápidamente el material.

La temperatura del molde suele pasarse por alto, pero es crítica para el PC. Los moldes fríos (por debajo de 60°C) provocan elevadas tensiones residuales, alabeo y un acabado superficial deficiente. Los moldes calientes (por encima de 120°C) prolongan el tiempo de ciclo y pueden causar adherencia. Trabajamos la mayoría de los moldes para PC a 90-110°C utilizando aceite circulante o calentadores de cartucho. Para piezas ópticas que exigen transparencia, aumente la temperatura del molde a 110-120°C.

El aumento gradual de la temperatura también importa. No lleve el material de 20°C a 300°C de golpe. Utilice un perfil gradual en las zonas del cilindro para garantizar una fusión uniforme. Ajustes habituales de las zonas: trasera 260°C, central 280°C, delantera 295°C y boquilla 300°C. Esto da tiempo al PC para estabilizar la homogeneidad de la masa fundida antes de entrar en el molde.

La supervisión es esencial. Utilice sensores de temperatura del material fundido y comprobaciones periódicas de viscosidad para confirmar que la temperatura real del material coincide con los ajustes de la máquina. Hemos observado que los termopares del cilindro se desvían 10-15°C tras meses de producción, causando problemas graduales de calidad difíciles de diagnosticar para los equipos. Calibre periódicamente y verifique con un pirómetro si está disponible.

Las variaciones entre grados de material también requieren ajustar la temperatura. El PC ignífugo suele necesitar temperaturas de fusión mayores porque los aditivos retardantes pueden reducir el flujo. El PC estabilizado frente a UV puede procesarse de forma algo distinta a los grados estándar. Consulte siempre la ficha técnica para conocer los intervalos recomendados por el fabricante de la resina y ajústelos según el utillaje y la geometría concretos.

¿Cómo se diseñan moldes de inyección para PC?

Un diseño adecuado del molde de inyección³ para PC requiere un espesor uniforme de 1,5–4,0 mm, transiciones suaves con una relación de espesores de 3:1, ángulos de desmoldeo de 1–2° y radios generosos de 0,5–1,0 mm para reducir concentraciones de tensión. El acabado superficial del molde afecta a la claridad óptica: el pulido espejo produce piezas transparentes, mientras que las superficies texturizadas dispersan la luz para dar un aspecto difuso.

La uniformidad del espesor de pared no es negociable para el PC. Los cambios bruscos de espesor causan un enfriamiento diferencial que provoca alabeo, rechupes y tensiones internas. Si el diseño requiere espesores variables, realice una transición gradual a lo largo de una distancia de al menos tres veces la diferencia de espesor. Para pasar de 2mm a 4mm, mantenga una rampa de transición de al menos 6mm de longitud.

El diseño de la entrada merece atención. El PC tiene una viscosidad elevada, por lo que el tamaño de la entrada importa más que con resinas de menor viscosidad. Utilice entradas laterales de 1.0-1.5mm de espesor para piezas con paredes de hasta 3mm. Las entradas submarinas o de túnel de 0.8-1.2mm de diámetro funcionan para piezas más pequeñas. Los canales calientes son excelentes para el PC: reducen el desperdicio de material y ofrecen un mejor control de temperatura, aunque requieren una inversión inicial mayor.

La ventilación es fundamental. El PC produce más gas que algunas otras resinas, especialmente si está ligeramente sobresecado o se procesa cerca del límite superior de temperatura. Proporcione una ventilación adecuada en el molde: profundidad de respiradero de 0.02-0.04mm, con una separación de 50-80mm a lo largo de la línea de partición. Una ventilación deficiente provoca marcas de quemado, bolsas de gas y llenados incompletos incluso con parámetros de inyección correctos.

El diseño del expulsor requiere cuidado. Las piezas de PC pueden adherirse y marcarse con facilidad. Utilice pasadores de al menos 5 mm de diámetro con extremos lisos y redondeados. Añada placas extractoras o expulsión por aire para piezas grandes y planas. Pula los pasadores y asegúrese de que ninguna arista afilada toque superficies visibles: el PC mostrará cualquier imperfección. Considere integrar ventilaciones de la línea de partición en el diseño de expulsión para mejorar la salida de gases durante el llenado.

El diseño de los canales de refrigeración afecta significativamente al alabeo y al tiempo de ciclo. Una refrigeración uniforme reduce las tensiones internas y evita el alabeo. Diseñe los canales de refrigeración para que sigan los contornos de la pieza cuando sea posible; la refrigeración conformal es ideal, pero costosa. Si no es viable, asegúrese de que los canales estén distribuidos uniformemente y tengan el tamaño adecuado para la carga térmica. El control de la temperatura del agua dentro de ±2°C ayuda a mantener la estabilidad dimensional.

¿Cuáles son los defectos comunes del moldeo de PC?

Los defectos comunes del moldeo por inyección de PC incluyen estrías plateadas y vetado por humedad, blanqueamiento por tensión y grietas por tensión residual, alabeo por refrigeración no uniforme, decoloración por degradación térmica y rechupes por compactación deficiente. Cada defecto tiene una causa raíz específica y requiere una acción correctiva dirigida.

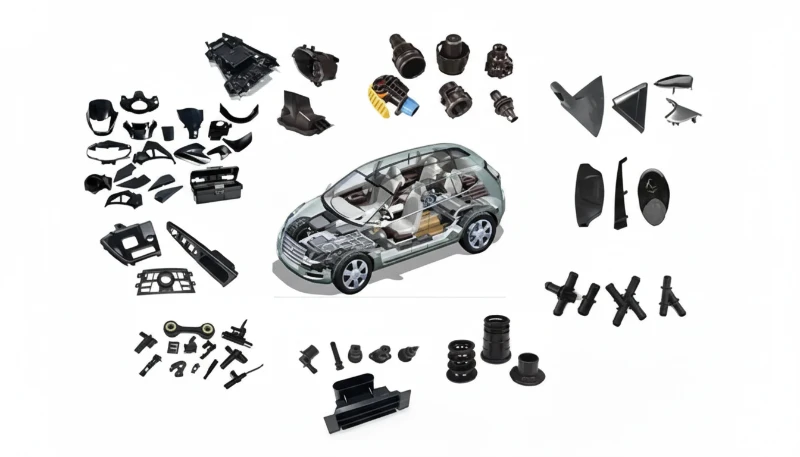

Piezas de automóvil moldeadas por inyección de plástico

El blanqueamiento por tensión aparece como manchas lechosas cuando las piezas se doblan o reciben impactos. Indica una tensión residual elevada por un enfriamiento demasiado rápido o una expulsión incorrecta. Aumente la temperatura del molde entre 10-20°C para reducir la tensión. Compruebe si hay socavados o elementos afilados que provoquen fuerzas de expulsión elevadas. Garantice una compactación adecuada, pero evite la sobrecompactación, que fija la tensión en la pieza.

El alabeo y la inestabilidad dimensional se deben a un enfriamiento no uniforme o a variaciones del espesor de pared. Compruebe la disposición de los canales de refrigeración y asegure un enfriamiento uniforme en toda la pieza. Si no se pueden evitar las variaciones del espesor de pared, ajuste los tiempos de compactación y enfriamiento para compensarlas. En ocasiones, cambiar la ubicación de la entrada o añadir guías de flujo ayuda a equilibrar las velocidades de enfriamiento en toda la pieza. Aumentar la temperatura del molde también puede reducir las tensiones residuales y mejorar la estabilidad dimensional.

La decoloración —amarilleamiento u oscurecimiento— indica degradación térmica. Reduzca la temperatura de la masa fundida entre 5 y 10°C. Compruebe el tiempo de residencia en el cilindro y asegúrese de no mantener el material fundido demasiado tiempo entre ciclos. Busque puntos muertos en el cilindro o el husillo donde el material se estanque. Si utiliza material triturado, limítelo a un máximo del 25-30% y asegúrese de que esté completamente seco. Compruebe también la contaminación: los materiales extraños o la contaminación cruzada de otras resinas pueden provocar cambios de color.

Las marcas de flujo y las líneas de soldadura también afectan a las piezas de PC, especialmente con recorridos de flujo largos o geometrías complejas. Las marcas de flujo aparecen como líneas visibles donde se encuentran los frentes del material. Las líneas de soldadura se producen cuando el material rodea un obstáculo y vuelve a unirse. Pueden constituir puntos estructuralmente débiles. Optimice la ubicación de la compuerta para minimizar la longitud de flujo, considere varias compuertas para piezas grandes y aumente la temperatura del material fundido para mejorar la unión de los flujos. El acabado superficial ayuda a ocultar marcas de flujo leves: las superficies texturizadas disimulan estos defectos mejor que los acabados brillantes.

¿Cómo se optimizan los parámetros de procesamiento del PC?

Optimice el PC con velocidad de inyección media-rápida, presión de compactación del 50-80% de la presión de inyección durante 2-4 segundos, refrigeración según el espesor a unos 10-12 segundos por mm y contrapresión de 50-150 bar para homogeneizar. Una velocidad de husillo de 50-100 RPM mezcla adecuadamente sin calentamiento excesivo por cizallamiento.

La velocidad de inyección afecta considerablemente a la calidad de la pieza. Una velocidad demasiado baja hace que el material se congele prematuramente, lo que provoca llenados incompletos o líneas de soldadura. Una velocidad excesiva causa inyección en chorro, calentamiento elevado por cizalladura y posible degradación. Empiece a velocidad media y ajústela según el aspecto de la pieza. Aumente la velocidad en piezas de pared fina que necesiten un recorrido de flujo largo. Redúzcala en piezas gruesas donde exista riesgo de rebabas.

La presión de compactación compensa la contracción a medida que el material se enfría. El PC presenta una contracción relativamente baja (0.5-0.7%), pero la compactación sigue siendo importante para la precisión dimensional. Comience con una presión de compactación equivalente al 60% de la presión de inyección durante 3 segundos y ajústela después. Una compactación insuficiente causa marcas de hundimiento y dimensiones inferiores a las previstas. Una compactación excesiva produce rebabas, tensiones residuales elevadas e incluso problemas de expulsión.

El tiempo de refrigeración depende principalmente del espesor de pared, pero también de la temperatura del molde. Como orientación aproximada, calcule 10-12 segundos por mm de espesor de pared para el PC. Una pared de 3mm necesita unos 30-36 segundos de refrigeración. Aumente este tiempo para secciones más gruesas o piezas que requieran una gran precisión dimensional. Utilice sondas de temperatura infrarrojas o imágenes térmicas para comprobar que la pieza se solidifica de manera uniforme.

La recuperación del husillo y la contrapresión afectan a la calidad de la masa fundida. Utilice una contrapresión de 50-150 bar para mejorar la homogeneidad y reducir el aire atrapado. Mantenga una velocidad moderada del husillo —50-100 RPM— para evitar un calentamiento excesivo por cizallamiento que pueda degradar el PC. Asegúrese de que el tamaño de inyección sea el 20-30% de la capacidad del cilindro para mantener una temperatura uniforme entre inyecciones.

¿Cuáles son las aplicaciones habituales del moldeo por inyección de PC?

El moldeo por inyección de PC se utiliza para lentes y cubiertas de faros de automóviles, carcasas y conectores electrónicos, carcasas y componentes de dispositivos médicos, acristalamientos de seguridad y escudos antidisturbios, discos y lentes ópticos, y productos electrónicos de consumo que requieren resistencia al impacto y transparencia. La combinación de propiedades ópticas, tenacidad y resistencia térmica hace que el PC sea versátil en numerosos sectores.

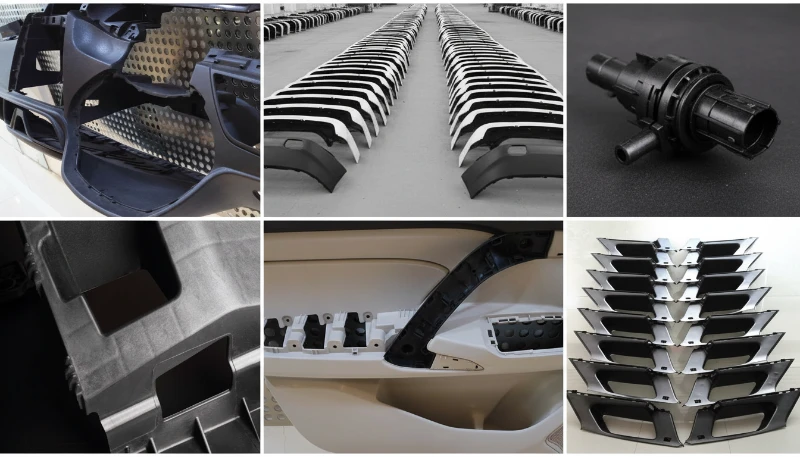

Las aplicaciones de automoción dominan el uso del PC. Las lentes de faros, las cubiertas de faros antiniebla y los conjuntos de pilotos traseros requieren transparencia y resistencia al impacto. El PC resiste la exposición a los rayos UV (con estabilizadores adecuados) y mantiene la transparencia a las temperaturas elevadas del compartimento del motor. Moldeamos componentes de iluminación para automoción con especificaciones ópticas estrictas: transmisión superior al 88% e índice de amarillez inferior a 2.0.

Las aplicaciones electrónicas y eléctricas utilizan PC para carcasas, conectores y componentes que requieren retardancia de llama. Los grados de PC retardantes de llama cumplen la norma UL94 V-0 y mantienen sus propiedades mecánicas. Estas piezas también deben resistir el calor de los componentes electrónicos y proporcionar aislamiento eléctrico. La rigidez dieléctrica del PC de 15-20 kV/mm es adecuada para muchas aplicaciones eléctricas.

Los dispositivos médicos representan un mercado creciente para el PC. Las carcasas de instrumentos quirúrgicos, los componentes para manejo de fluidos y las envolventes de equipos médicos se benefician de la tenacidad, transparencia y compatibilidad con esterilización del PC. El PC de grado médico requiere biocompatibilidad y un control estricto del procesamiento, a menudo con equipos dedicados para evitar la contaminación cruzada. Nuestra planta de Shanghái cuenta con la certificación ISO 13485 para la fabricación de dispositivos médicos.

Preguntas frecuentes

¿Cuánto tiempo debe secarse el PC antes del moldeo por inyección?

PC requiere 3-4 horas de secado a 120-150°C con equipo desecante. La humedad debe bajar del 0.02% para evitar hidrólisis. Los grados con vidrio o alta temperatura necesitan 140-150°C. Nunca omita el secado: es la causa más común de fallo. Use un secador con punto de rocío de -40°C y verifique la humedad antes de producir. Incluso seco, PC reabsorbe humedad rápidamente, por lo que debe mantener cerrada la tolva y sellado el material.

¿Cuál es la temperatura ideal del material fundido para el moldeo por inyección de PC?

La temperatura ideal de la masa fundida para PC oscila entre 280-310°C según el grado y la geometría de la pieza. El PC de uso general suele procesarse a 290-300°C. Los grados ignífugos o con fibra de vidrio pueden requerir temperaturas ligeramente superiores, de hasta 310°C. Superar los 310°C implica riesgo de degradación térmica y decoloración. Comience a 290°C y ajuste en incrementos de 5-10°C según el aspecto del llenado y la calidad superficial de la pieza. Use un perfil gradual de temperatura a lo largo de las zonas del cilindro para garantizar una fusión uniforme sin choque térmico. Vigile indicios de degradación como amarilleamiento o marcas de gas.

¿Qué temperatura de molde es mejor para piezas de PC?

La temperatura óptima del molde para PC es 80-120°C, y 90-110°C es el intervalo habitual para la mayoría de las aplicaciones. Las temperaturas más altas (110-120°C) reducen la tensión residual y mejoran la claridad óptica de las piezas transparentes. Las temperaturas más bajas (80-90°C) acortan los ciclos, pero pueden aumentar el riesgo de alabeo. Ajústela según los requisitos: las piezas ópticas necesitan moldes más calientes que los componentes opacos. El aceite circulante o los calentadores de cartucho proporcionan un control uniforme de la temperatura del utillaje de PC. Los moldes fríos por debajo de 60°C provocan alta tensión residual y acabados superficiales deficientes.

¿Por qué las piezas de PC presentan vetas plateadas en la superficie?

Las vetas plateadas o ráfagas en piezas de PC indican humedad, normalmente por secado insuficiente. Incluso el PC seco puede reabsorberla si queda expuesto al aire. Garantice un secado desecante a 120-150°C durante 3-4 horas con un secador de punto de rocío de -40°C. Verifique que la humedad sea inferior al 0.02% antes del moldeo. Compruebe el secador y mantenga cerradas las tapas de las tolvas. Las vetas plateadas son la señal más visible de hidrólisis por humedad durante la fusión. Es el fallo más común del PC y exige verificar de inmediato el secado.

¿Qué causa el alabeo en las piezas de PC moldeadas por inyección?

El alabeo del PC se debe principalmente a refrigeración no uniforme, diferencias de espesor o tensiones residuales altas. Garantice paredes uniformes con transiciones suaves —relación 3:1— y canales adecuados. Aumente la temperatura del molde 10-20°C para reducir la tensión residual. Compruebe que el tiempo de enfriamiento sea suficiente para las secciones más gruesas. A veces, ajustar la ubicación de la compuerta o añadir conductores de flujo ayuda a equilibrar las velocidades de enfriamiento. El alabeo suele empeorar con el tiempo si no se gestionan las tensiones durante el moldeo. Utilice análisis del flujo para detectar posibles zonas antes de fabricar el utillaje.

¿Puede el moldeo por inyección de PC producir piezas transparentes?

Sí, el moldeo por inyección de PC puede producir piezas transparentes con una transmisión de luz de hasta el 90 %. La transparencia exige temperaturas elevadas del molde (110-120 °C), un secado adecuado para evitar ráfagas y superficies del molde muy pulidas. El acabado de la superficie del molde se transfiere directamente a la pieza: las cavidades pulidas a espejo producen piezas transparentes, mientras que las superficies texturizadas generan un aspecto difuso o translúcido. Evite arañazos o imperfecciones en el molde que afecten a la calidad óptica. Utilice grados de PC formulados específicamente para aplicaciones ópticas en lugar de resina de uso general. Controle el índice de amarillez para garantizar una transparencia uniforme.

¿Cuál es la tasa de contracción del PC en el moldeo por inyección?

El PC tiene una tasa de contracción habitual del 0,5-0,7 %, relativamente baja frente a los materiales semicristalinos. La baja contracción favorece la precisión dimensional, pero no elimina la necesidad de un procesamiento adecuado. La presión de compactación, el tiempo de enfriamiento y la temperatura del molde afectan a las dimensiones finales. Utilice valores de contracción estándar para el diseño inicial del molde, pero valide la contracción real durante el muestreo T1 con el grado específico de PC. Los distintos grados de PC pueden presentar características de contracción ligeramente diferentes. Mida la contracción en las direcciones del flujo y transversal, ya que pueden variar.

Regla rápida: seque el PC a 120-150°C durante 3-4 horas, procese la masa fundida a 290-300°C, mantenga el molde a 90-110°C y conserve un espesor de pared uniforme. Si observa vetas plateadas, compruebe el secado. Si las piezas se alabean, equilibre la refrigeración. Si las dimensiones varían, ajuste la compactación. Domine estos fundamentos y el PC será un material fiable en lugar de problemático.
